Схема охлаждения двигателя ваз 21074 инжектор

Замена антифриза на ВАЗ 2107

Замена антифриза, в отечественных автомобилях ВАЗ 2107, производится со стандартной периодичностью — раз в 2 года или через 60 000 км. Здесь все зависит от того, какое из условий будет выполнено раньше. Кроме того, жидкость необходимо заменить, если она изменила цвет, к примеру, приобрела рыжеватый оттенок.

Какой антифриз лучше, и сколько его заливать?

Перед тем как слить антифриз, вы должны определиться с маркой новой охлаждающей жидкости и приобрести ее, в необходимом объеме. Машинам ВАЗ 2107 требуется 9,85 литра, для полной заправки охлаждающей системы. Это значит, что одной 10-литровой емкости антифриза будет достаточно

При покупке ОЖ, обратите внимание, что некоторые антифризы продаются в виде концентратов и требуют разбавления с дистиллятом, в пропорции 1 к 1

Для замены антифриза, можно использовать следующие типы:

• Для «семерок» с 1998 по 2002 года выпуска, оптимальный вариант ОЖ G12 красного цвета. Сюда стоит отнести MOTUL Ultra, Лукойл Ультра, Castrol SF и прочие.
• В ВАЗ 2107, изготовленный в период с 2003 года по 2012 года и далее, рекомендуется к применению антифриз G12+ или G12++ следующих марок — MOTUL Ultra, Castrol Radicool Si, Zerex G.

Процесс замены

Перед тем, как слить антифриз, запаситесь необходимым инструментом. Вам потребуется минимальный набор, в который входит ключ на «тринадцать», группа отверток, тара (именно в нее будет сливаться старая ОЖ), а также 10 л нового состава в канистре.

Замена антифриза начинается со слива старой рабочей жидкости. Для начала, найдите ровную поверхность, для выполнения всех манипуляций. Лучше работать на эстакаде или яме, в гараже. Если ровно поставить машину не удается, допускается подъем передней части немного выше, чем задней (обратная ситуация исключена).

Далее действуйте так:

1. Демонтируйте, если имеется, защиту двигателя. Для этого, достаточно выкрутить двенадцать крепящих болтов. Также помните о наличии четырех пластмассовых креплений.
2. Перейдите в салон и переместите в правую сторону рычаг, который отвечает за выход теплого воздуха, из системы обогрева в салоне машине. Как правило, он находится сверху.
3. Откройте расширительный бачок. Оцените состояние его пробки и, при наличии дефектов, произведите замену.
4. Откройте заливную горловину, вверху радиатора автомобиля.
5. Выкрутите пробку, которая закрывает выход ОЖ из блока цилиндров двигателя. Перед тем, как слить антифриз, подставьте пустую тару (ведро или бутылку) для удаления старой ОЖ.
6. Перенесите емкость или подставьте новую тару под радиатор, после чего откройте его слив. Дождитесь, пока старая ОЖ полностью выйдет из системы.
7. Отбросьте ремень, который удерживает расширительный бачок. Теперь поднимите бачок вверх, для слива антифриза из подключенной трубки. Остатки ОЖ, в этом случае, выходят через слив в радиаторе.
8. Оставьте машину на какое-то время, чтобы убедиться в полном выходе охлаждающей жидкости.

Заливка нового антифриза

Теперь перейдите к замене антифриза. Для этого действуйте так:

• Верните бачок охлаждающей системы на прежнее место и вкрутите пробку на отверстие для слива, блока цилиндров ВАЗ 2107. Сделайте то же самое действие со сливной пробкой на радиаторе — закрутите ее на место.
• Залейте новый антифриз в радиатор, после чего сделайте эту же работу применительно к расширительному бачку. Следите за положением ОЖ в системе, по контрольным отметкам. Прекратите лить антифриз в случае, когда его линия выше на 3-4 см черточки MIN.

Удаление воздуха из системы

Теперь уберите воздушные пробки из системы. Для этого найдите отводящую, перепускную и подводящую трубки радиатора, после чего, нажмите на них несколько раз, руками.

Можно сделать иначе. Поставьте машину так, чтобы передок был выше, заведите мотор и дайте ему поработать 5-6 минут на ХХ. Теперь верните пробки радиатора и бачка на исходные места. После первого пуска двигателя, еще раз проверьте уровень ОЖ в бачке. Если его мало — выполните доливку.

В завершение, учтите следующие моменты:

• Замена антифриза должна производиться исключительно на холодном моторе.
• Помните о токсичности ОЖ, поэтому работу стоит производить только на улице. Допускается выполнение всех манипуляций в помещении, но при наличии хорошей вентиляции.
• Через трое суток, с момента замены, снова проконтролируйте уровень антифриза. Если требуется, доведите его до нормы.

Патрубки системы

Это трубы, изготовленные из прочной резины. Внутри имеется армирование, которое улучшает их параметры. Они служат для осуществления циркуляции жидкости по контурам. Крепление патрубков производится при помощи металлических хомутов червячного типа. Но у такого вида крепежа имеется большой недостаток. Если слабо затянуть его, то жидкость из патрубков будет постепенно выходить, появится течь. Если же сильно затянуть, то может разрушиться хомут либо патрубок.

Поэтому при затяжке следует уделять внимание физическому усилию. И не стоит забывать, что срок службы патрубков при пробеге в 30000 километров за год не очень большой. Возникает необходимость замены один раз в 2-2,5 года

К этому сроку перепады температуры и воздействие влаги, пыли приводит к тому, что поверхность патрубков покрывается микротрещинами, становится хрупкой. Резина, какой бы качественной она ни была, изнашивается и разрушается. Кроме этого, возможно появление течи и, как следствие, недостаточное охлаждение двигателя

Возникает необходимость замены один раз в 2-2,5 года. К этому сроку перепады температуры и воздействие влаги, пыли приводит к тому, что поверхность патрубков покрывается микротрещинами, становится хрупкой. Резина, какой бы качественной она ни была, изнашивается и разрушается. Кроме этого, возможно появление течи и, как следствие, недостаточное охлаждение двигателя.

Плюсы алюминиевого радиатора

Чтобы выяснить, какой лучше радиатор отопителя ставить на семерку, проведем сравнительную характеристику. Для этого нужно выяснить все достоинства и недостатки двух видов теплообменников печки. Для начала разберемся, какие плюсы и минусы есть у алюминиевых агрегатов, которые с завода установлены на классику.

К достоинствам алюминиевых устройств относятся такие факторы:

1. Стоимость — это одно из основных достоинств таких устройств, так как именно из-за низкой цены многие выбирают модели из сплава алюминия. Разница в цене между медными (латунными) и алюминиевыми устройствами может достигать двух раз.
2. Большой выбор — эти модели являются более популярными, несмотря на некоторые их недостатки. Причиной этой популярности является их цена, однако часто приходится убеждаться в том, что лучше купить медный агрегат для печки.

Из достоинств еще нужно отметить теплоотдачу, однако практика показывает, что показатели отдачи тепла значительно уступают латунным устройствам. Для семерки производители не выпускают трехрядные теплообменники из алюминия, что собственно и становится причиной малой теплоотдачи. Выпускают только двухрядные.

Перед тем, как покупать медные радиаторы отопителя на семерку, нужно выяснить недостатки алюминиевых агрегатов. К таковым относятся:

1. Теплопроводность — показатели проводимости тепла у рассматриваемых моделей низкие, поэтому если владелец желает не знать проблем с прогревом салона, то теплообменники из сплава алюминия покупать не стоит.
2. Непригодность к ремонту — некоторые умельцы при повреждении устройства пытаются его запаять, однако пайка алюминия может стоить почти как новый радиатор. Если учитывать сложности его замены, то при протечке алюминиевого теплообменника печки на семерке, лучше сразу его заменить на новый.
3. Коррозионное воздействие — еще сплав алюминия неустойчив к формированию ржавчины, поэтому не исключено, что прослужит устройство не долго, если в систему попадает вода.

Наличие такого количество недостатков приводит к тому, что владельцы семерок все больше склоняются к переходу на латунные агрегаты. Однако не стоит торопиться, и для начала выясним все преимущества и недостатки главных конкурентов.

Плюсы медных радиаторов печки

Теперь выясним, чем медный радиатор печки лучше алюминиевого. К достоинствам этих агрегатов относятся:

1. Тепловая проводимость — даже если учитывать тот факт, что медные только называются такими, так как в их составе латуни гораздо больше чем меди, они имеют высокие показатели теплопроводности. Именно этот показатель является основополагающим при выборе теплообменника, от которого можно получить больше тепла для обогрева салона.
2. Простота ремонта — при малейших механических повреждениях их можно отремонтировать в домашних условиях. Причем после проведения спаечных работ, агрегат может прослужить большой промежуток времени (что также зависит от качества выполнения спайки).
3. Весь радиатор целиком изготавливается из без применения пластмассы. Не только пластины изготавливают из меди, а точнее сплава латуни, но еще и сам корпус также делается из аналогичного материала. Это большое преимущество, ведь за счет такой конструкции, повышаются эксплуатационные параметры.
4. Производятся трехрядные варианты радиаторов. Это дает больше тепла в салон.

С таким большим количеством достоинств возникает вопрос, а есть ли у этих устройств недостатки.

Что лучше ставить на ВАЗ 2107

Сделав сравнительный анализ, можно подвести итог, какой радиатор отопителя в салон автомобиля ВАЗ 2107 выбрать. Практический опыт и отзывы автовладельцев говорят о том, что алюминиевые устройства справляются со своей задачей на отлично. Однако это уместно при эксплуатации автомобиля в городских условиях. Стоит только выехать за город при температуре ниже -10 градусов, как сразу же понимаешь, что печка не справляется с задачей. Проблема в двухрядном теплообменнике, которые не успевают нагреть салон даже при переключении вентилятора печки на максимальную скорость.

Если поставить трехрядный медный радиатор, то он справляется со своей задачей гораздо лучше, о чем говорят не только отзывы владельцев, но и преимущества этих агрегатов. Поэтому, если часто приходится зимой ездить за городом, то лучше установить вместо алюминиевого двухрядного медный трехрядный радиатор, с которым можно позабыть о дискомфорте и зябкости в салоне семерки при работающей печке.

Замена антифриза на Лада Калина фото и видео

Антифриз или охлаждающая жидкость, предназначена для охлаждения всех элементов двигателя в целом, а именно блока цилиндров, коленчатого и распределительных валов и конечно же других элементов, которые относятся к системе охлаждения. Однако со временем антифриз приходит в негодность, постепенно теряя свои свойства, от чего двигатель преждевременно и часто перегревается, что может послужить его полным выходом из строя.

На видео замена антифриза с промывкой системы охлаждения на Лада Калина:

https://youtube.com/watch?v=CGGDk3F1hNY

Замена антифриза на Лада Калина

Вот так выглядит б.у. Антифриз, сильно подустал

Во всей системе охлаждения двигателя Лада Калина находится 7,6-7,8 литров антифриза, и согласно официальной инструкции менять его следует через каждые 60000 километров пробега или пяти лет эксплуатации, в зависимости от того, что наступит раньше.

Совет!

Возможный вариант замены штатного антифриза

В автомобили Лада Калина с завода заливается антифриз Felix Carbox 40 – красного цвета. Поэтому, какой антифриз заливать вам при полной замене решать только вам, главное, чтобы ваши желания совпадали с температурным диапазоном в котором эксплуатируется автомобиль.

Инструмент для работы

Для того, чтобы провести все работы, нам потребуется следующее:

• Новый антифриз (охлаждающая жидкость) в количестве 8 литров.
• Крестовая отвёртка.
• Ключ на «13».
• Накидная головка на «13» и «17» с трещоткой.
• Емкость для слива отработанной жидкости.
• Ветошь.

Пошаговый процесс слива антифриза

Перед тем как приступить к работам по замене жидкости, необходимо поставить автомобиль на ровную поверхность либо на небольшой уклон при условии того, что передняя часть будет находиться выше задней. Так же учтите тот факт, что двигатель машины должен быть холодный, чтобы исключить возможность получить ожог во время работы, поэтому подобные работы лучше всего проводить с утра, после того как машина остыла за ночь.

1. Первым шагом в начале работ, будет снятие крышки с расширительного бачка. На холодном двигателе под крышкой не будет давления.
2. Далее устанавливаем заранее подготовленную ёмкость для слива жидкости, (отлично подойдёт таз, емкостью 10 литров).
3. На двигателях ВАЗ-11183, ВАЗ-21116 и ВАЗ-11186 перед тем как добраться к сливной пробке, потребуется снять кронштейн совместно с катушкой зажигания, так как во время слива жидкость может на неё попасть и модуль выйдет из строя.
4. Чтобы демонтировать катушку необходимо отвернуть всего лишь 2 болта и 1 ослабить.
5. Первым делом выкручиваем правый болт, находящийся ближе к корпусу КПП.
6. Второй находится по центру и без труда поддаётся снятию благодаря ключу на «13».
7. И последний болт расположен в самом низу с левой стороны кронштейна, его откручивать необязательно, достаточно лишь ослабить на 2/3.
8. Когда ничего модуль не фиксирует, поднимаем его вместе с корпусом и кладём его таким образом, чтобы он не мешался. Далее, можно продолжать работы по сливу жидкости.
9. Выкручиваем сливную пробку на блоке двигателя при помощи накидного ключа и ждём того момента, когда всё вытечет. Чтобы выкрутить эту пробку, понадобится ключ на «13».
10. Далее выкручиваем сливную пробку на радиаторе, которая находится с правой стороны и ждём, когда антифриз выльется оттуда. Чтобы не сорвать резьбу, выкручивать пробку следует аккуратно.
11. И последним шагом в сливе жидкости, будет замена уплотнительных колец на пробках и возвращение их на своё место.

Процесс заливки нового антифриза

Когда все пробки закручены, можно приступать к операции по заливу новой охлаждающей жидкости.

1. В первую очередь ослабляем хомут и достаём шланг дроссельного узла. Это необходимо для того, чтобы во время замены, через этот шланг выходил лишний воздух.
2. Далее заливаем антифриз до тех пор, пока он не польётся из отсоединённого шланга, либо пока уровень жидкости останется неизменным у о в расширительном бачке.

Заключительные работы

• Последним шагом в замене антифриза на Лада Калина будет установка на место модуля зажигания, подключения к нему проводов, проверка всех пробок и соединений на герметичность.
• Далее, запускаем двигатель и проверяем результат работ. Для этого необходимо дождаться того момента, когда двигатель нагреется и сработает «Карлсон». Затем проверяем работу отопителя на предмет обдува салона горячим воздухом, если дует тёплым – это значит, что в системе образовалась воздушная пробка.
• Также необходимо учесть тот факт, что когда двигатель остынет, необходимо заново проверить уровень охлаждающей жидкости и при необходимости долить её.

Как вы могли убедится сами, в том, чтобы поменять самостоятельно антифриз нет ничего сложного, выполнить подобные работы сможет даже самый далёкий от ремонта автомобилей водитель.

Модификации авто ВАЗ-2107

ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.

ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.

ОПИСАНИЕ ПАТРУБКОВ ВАЗ 21073

Как выглядит комплект патрубков ВАЗ 2107 с инжекторным двигателем изображено на рисунке ниже:

РИС. 1. Комплект резиновых патрубков на ваз 21073 «инжектор».

1. Отводящий патрубок,
2. Подводящий патрубок,
3. Муфта водяного насоса,
4. Перепускной патрубок.

1. Отводящий патрубок – в народе называют нижний патрубок радиатора. Номер по каталогу 2105-1303010.

Нижний патрубок предназначен для соединения нижней части радиатора охлаждения с термостатом. По патрубку жидкость выводится из радиатора и подается на термостат. Он так же используется на автомобилях ваз – «классика», с карбюраторными двигателями.

2. Подводящий патрубок – в народе называют верхний патрубок радиатора. Номер по каталогу 2123-1303025. По нему охлаждающая жидкость подается в верхнюю часть радиатора системы охлаждения двигателя. Еще его можно применять в качестве отводящего патрубка на Ниву – шевроле.

3.Муфта водяного насоса – устанавливается между термостатом и помпой. Его номер по каталогу 2103 – 1803092. По нему охлаждающая жидкость подается из термостата в водяной насос. Используется он так же во всех двигателях ВАЗовской «классики». В народе его еще называют «коротыш».

4. Перепускной патрубок – соединяет верхнюю часть термостата и выпускной патрубок рубашки охлаждения двигателя. Номер по каталогу 2101 – 1303090. Его еще называют «уголок».

РАСПОЛОЖЕНИЕ ПАТРУБКОВ ВАЗ 2107

Далее мы рассмотрим, где и как располагаются все эти патрубки на примере фрагмента двигателя ВАЗ 2107:

РИС. 2. Система охлаждения двигателя ваз 2107.

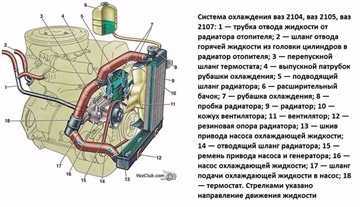

1. Отводящий патрубок. 2.Подводящий патрубок. 3.Муфта водяного насоса 4. Перепускной патрубок. 5. Шланг подачи горячей жидкости в радиатор отопителя. 6. Расширительный бачок. 7. Рубашка охлаждения двигателя. 8. Крышка радиатора. 9. Радиатор охлаждения двигателя. 10. Кожух вентилятора (диффузор). 11. Вентилятор охлаждения радиатора. 12. Нижняя опора радиатора. 13. Шкив водяного насоса (помпы). 14. Трубка вывода жидкости из радиатора отопителя. 15. Ремень водяного насоса. 16. Водяной насос. 17. Патрубок выпускной, рубашки охлаждения двигателя. 18. Термостат. Стрелками здесь указано направление движения охлаждающей жидкости.

ПРИЧИНЫ НЕИСПРАВНОСТИ ПАТРУБКОВ РАДИАТОРА ВАЗ 2107

Замену патрубков системы охлаждения производят тогда, когда обнаружится, что уровень охлаждающей жидкости со временем убывает. Если вы обнаружили это в своем автомобиле, то внимательно осмотрите все патрубки. Иногда бывает, что ослаблен один из хомутов, и достаточно просто подтянуть его. В некоторых случаях утечка появляется в самом радиаторе охлаждения.

Тогда придется менять его, если он у вас алюминиевый, а если медный радиатор, то положение спасает пайка радиатора. Но, поскольку у нас сегодня другая тема, то будем рассматривать тот случай, когда жидкость вытекает вследствие дефекта резиновых патрубков системы охлаждения.

Чаще всего на резине появляются трещины в местах крепления их хомутами. Это можно обнаружить при появлении подтеков. Надо в этом месте слегка изогнуть патрубок и тогда сразу станет видна эта трещина. Для примера приведу вам фото ниже:

РИС. 3. Трещина на патрубке, в месте крепления хомутом.

Иногда ставят патрубки не совсем подходящие по форме и изгибам. Тогда возникают либо напряжения в материале, либо деформация. Вот в местах деформации чаще всего и образуются трещины (а то и вовсе резина обрываются) и жидкость начинает вытекать через них.

Бывает и так, что патрубки вообще лопаются, как показано на рисунке ниже:

РИС. 4. Лопнувший патрубок основного радиатора.

ЗАМЕНА ПАТРУБКОВ РАДИАТОРА ВАЗ 21073

Перед заменой патрубков ваз 21073 надо снять пробки с радиатора и расширительного бачка. Приготовим шланг подходящего диаметра и какую нибудь емкость, можно старую канистру, но не менее чем на 10 литров. В системе охлаждения ваз 2107 по паспорту залито 9 литров жидкости.

Затем находим сливной кран двигателя. Он находится в нижней части блока. Надеваем на штуцер этого крана один конец шланга. Другой конец вставляем в емкость, которую мы предусмотрительно поставили ниже уровня двигателя. Если мы ее установим где попало, то может оказаться так что, она окажется выше уровня двигателя. В таком случае жидкость системы охлаждения не будет вытекать из двигателя.

Ремонт радиатора

Самая распространённая неисправность радиатора — возникновение течи. Вследствие изношенности или из-за механических повреждений в корпусе радиатора возникают трещины, которые на начальном этапе можно попробовать устранить различными химическими добавками. Практика показывает однако, что такая мера часто носит временный характер и через определённое время течь возобновляется. Некоторые автовладельцы в этом случае используют так называемую холодную сварку — пластилиноподобную смесь, затвердевающую при нанесении на металл. Наиболее действенное и проверенное средство борьбы с течью радиатора — пайка корпуса обычным паяльником.

Приступая к ремонту радиатора методом запаивания, необходимо иметь под рукой для начала:

• крестообразную отвёртку;
• накидной ключ или головку на 10 с удлинителем.

Этого набора инструментов достаточно для демонтажа радиатора при условии, что система уже освобождена от охлаждающей жидкости. Чтобы снять радиатор, необходимо:

1. Крестообразной отвёрткой ослабить хомуты, удерживающие шланги на патрубках.
2. Снять шланги с подводящего, отводящего и предохранительного патрубка.

После того как радиатор будет демонтирован, следует подготовить:

• паяльник;
• канифоль;
• олово;
• паяльную кислоту.

Запаивание повреждённых участков выполняется в такой последовательности:

1. Место повреждения зачищается, обезжиривается и обрабатывается канифолью или паяльной кислотой.
2. С помощью хорошо разогретого паяльника повреждённый участок поверхности равномерно заливается оловом.
3. После того как олово остынет, радиатор устанавливается на место.

Если трещина возникла на одном из баков радиатора, можно заменить вышедшую из строя ёмкость на аналогичную, снятую с другого радиатора. Для этого необходимо:

1. Плоской отвёрткой отжать лепестки, которыми бак крепится к корпусу радиатора.

Поверхность соприкосновения нового бака с корпусом радиатора следует зачистить и смазать термостойким герметиком

Монтаж радиатора выполняется в последовательности, обратной демонтажу.

Вентилятор радиатора ВАЗ-2107

Электрический вентилятор охлаждения радиатора, установленный в автомобиле ВАЗ-2107, автоматически включается в тот момент, когда температура охлаждающей жидкости доходит до отметки 90 °C. Основное предназначение вентилятора — обеспечивать нормальную температуру двигателя независимо от внешних условий и режима движения автомобиля. Например, если машина стоит в пробке, то двигатель продолжает работать и нагреваться. Естественное воздушное охлаждение радиатора в это время не работает, и на помощь приходит вентилятор, который включается по сигналу датчика, установленного на радиаторе.

Датчик включения вентилятора

Датчик должен обеспечивать своевременное включение вентилятора в ситуации, когда радиатор самостоятельно не справляется с охлаждением двигателя. Если все устройства и механизмы работают исправно, то первоначально, после запуска двигателя, охлаждающая жидкость циркулирует по малому кругу, пока не нагреется до 80 °C. После этого открывается термостат и жидкость начинает двигаться по большому кругу, включающему радиатор. И только если работы радиатора недостаточно для охлаждения и температура жидкости достигает 90 °C, включается вентилятор по команде датчика, который расположен в нижней части радиатора и закреплён в специально предусмотренном отверстии. Если датчик по какой-то причине отсутствует, отверстие закрывается заглушкой.

Если вентилятор не включается при 90 °C, не стоит сразу трогать датчик. Сначала следует убедиться в том, что уровень охлаждающей жидкости не опустился ниже допустимого. Ещё одной причиной перегрева может быть неисправность термостата: если температура перевалила за 90 °C, а нижняя часть радиатора холодная, скорее всего, дело именно в этом приборе. Проверить исправность датчика можно, отсоединив клеммы и замкнув их между собой. Если при этом вентилятор включится, значит, датчик вышел из строя. Проверить датчик, который ещё не установлен на автомобиль, можно с помощью омметра. Для этого устройство опускается в воду (той частью, которая расположена внутри радиатора), которая начинает нагреваться. Если он исправен, омметр сработает при разогреве воды до температуры 90–92 °C.

Для замены вышедшего из строя датчика необходимо:

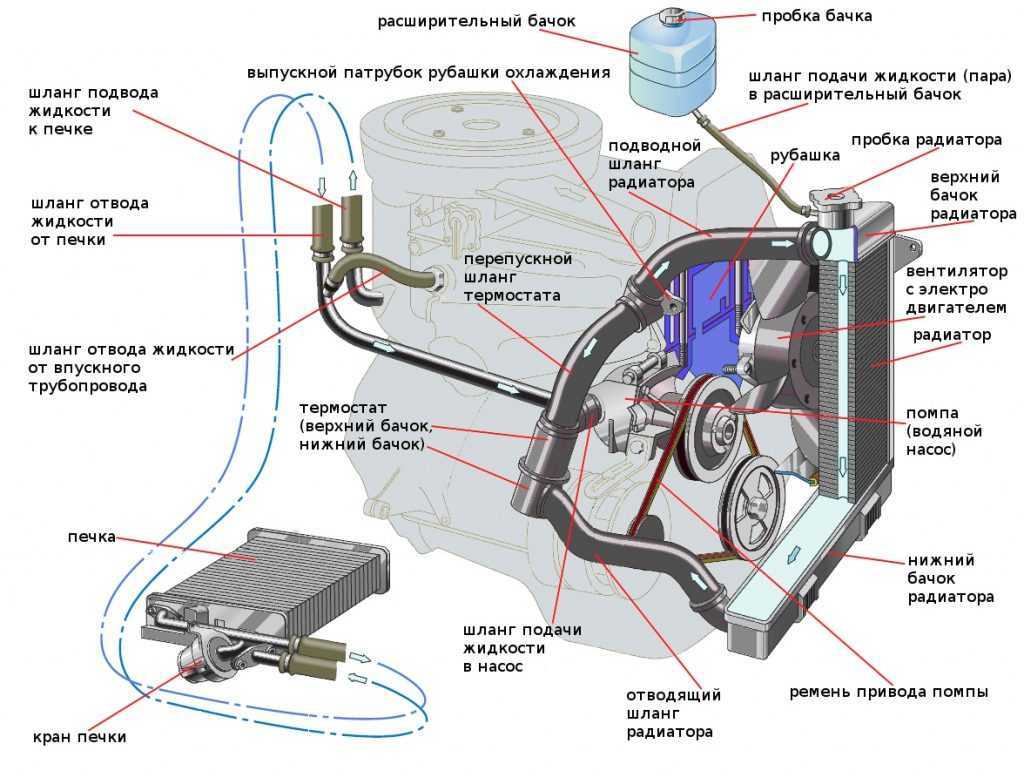

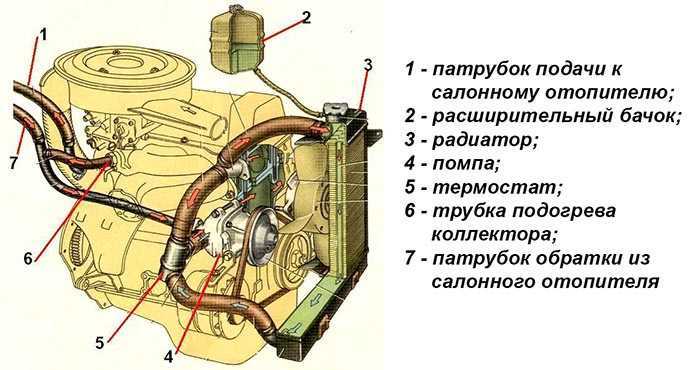

Система охлаждения ВАЗ 2107: устройство и схема

Движение – это жизнь, но движение – это тепло. Попробуйте потереть ладошки друг об друга, и убедитесь в этом сами. Тепло – это финал превращений всех энергий, друг в друга. В теле человека происходят взаимные превращения белков, жиров, углеводов, которые в результате распадаются путём многостадийного ферментативного окисления с выделением тепла. В сердце автомобильного двигателя происходят также химические превращения топлива в выхлопные газы и воду, с выделением большого количества энергии, которая преобразуется в механическую, а часть рассеивается в виде тепла. Более того, это тепло нужно целенаправленно собирать и отводить, сколько бы его не образовалось. Именно для этого служит система охлаждения у автомобиля ВАЗ 2107.Если вспомнить, что КПД бензинового двигателя составляет в идеале 25%, а по городским пробкам – около 7%, то это значит, что из 40 литров полностью заправленного бака ВАЗ 2107 в условиях города вы на движение автомобиля потратили всего три литра! Сколько? Повторяем, три литра, мы не ошиблись. Куда девались остальные тридцать семь? Правильно, они сгорели бесполезным огнём, загрязняя воздух и изнашивая автомобиль. Карбюратор и инжектор улучшают КПД, но ненамного. Отведением этого тепла и занимается система охлаждения автомашины ВАЗ 2107.

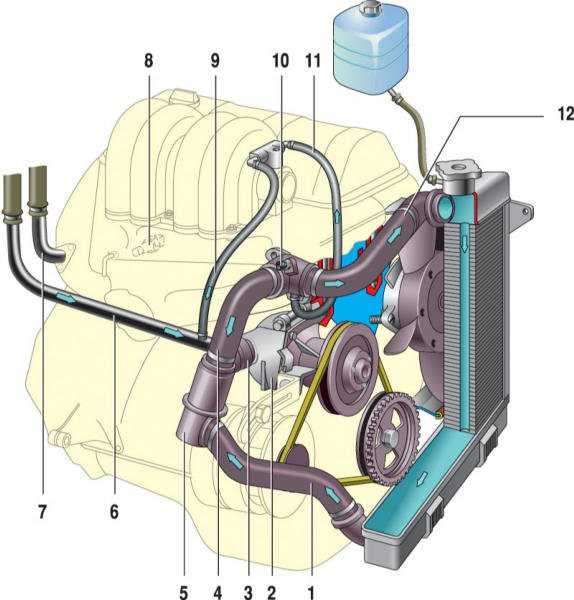

• Собственно рубашка системы охлаждения двигателя (7), ходы и отверстия в блоке цилиндров, с её выпускным патрубком (4).
• Насос системы охлаждения, или помпа (16), при работе которой возникает циркуляция охлаждающей жидкости (тосола, антифриза). Его устройство – на манер крыльчатки. Он находится в едином соединении с генератором, единым ремнём (15).
• Термостат (18) разделяющий малый (при холодном двигателе) и большой (при горячем) круги циркуляции жидкости. Устройство термостата несложно, его задача открывать или закрывать клапан перепуска жидкости.
• Шланги системы охлаждения (отводящие охлаждённую жидкость от радиатора и подводящую горячую жидкость в радиатор, шланги термостата, шланги к помпе и др.).
• Радиатор – основной теплообменник, несущий охлаждающую функцию. Устройство радиатора может быть различным, сейчас используется алюминиевый, но медный радиатор гораздо эффективнее, но менее стоек.
• Вентилятор радиатора, в обиходе – «карлсон» (11) , включающийся при необходимости при повышении температуры двигателя.
• Расширительный бачок, доступный для визуального контроля качества жидкости и её долива. От расширительного бачка к горловине радиатора идёт прочный шланг. Некоторые считают, что это шланг системы охлаждения, но это неправильно. Его функция – просто держать радиатор заполненным.

Полная схема системы охлаждения включает в себя дополнительные детали, такие как сливные пробки, датчик включения вентилятора, предохранитель вентилятора и другие. Напомним, что на ВАЗ 2107 устройство электрической цепи таково, что предохранитель вентилятора и звукового сигнала один общий, на 10 А.

Полный объём системы охлаждения на ВАЗ 2107 составляет 9,85 л. Неопытным водителям иногда кажется невозможным залить более 3-5 л, этому мешают воздушные пробки, которые нужно удалять. Объём пробок может составлять половину объёма всей системы! Емкость рассчитана на целиком заполненную рубашку, шланги, радиатор, и расширительный бачок.

В системе охлаждения температура замерзания антифриза должна быть не выше -40градусов по Цельсию.Часто спрашивают: инжектор и карбюратор – есть ли разница в системе охлаждения? Да, есть, но незначительная.Верхний рисунок – карбюратор, нижний – двигатель, на котором установлен инжектор. Разница в установке датчика системы управления температуры охлаждающей жидкости (5) если установлен инжектор, а также наличием узла подогрева корпуса дроссельной заслонки (4), на рисунке справа (инжектор). Двигатель, на котором установлен карбюратор, имеет более простую систему охлаждения.

https://youtube.com/watch?v=DhfIjFlRJ3g

Промывка системы охлаждения рекомендуется специальными жидкостями, но можно их подготовить самому на примере смеси для двигателя ЯМЗ 236 (двигатель ЯМЗ 236 дизельный, устанавливается на отечественные грузовые автомобили КАМАЗ, Урал).В её состав входит соляная техническая кислота 30%, ингибитор ПБ-5, уротропин технический, пеногаситель, вода. Так как двигатель ЯМЗ 236 является дизельным, хорошо работающим на низких оборотах, то указанные компоненты хорошо промывают систему.Упрощённая промывка системы охлаждения включает чистую воду, с добавлением ортофосфорной кислоты, которая хорошо убирает накипь как в ЯМЗ 236, так и в двигателях «классики».
