Расширение функционала
ВАЗ-2107 оснащен минимумом приборов, и потому монтаж новых позволит существенно увеличить информативность панели. Чаще всего добавочно ставят:
- датчики освещенности и температуры;
- индикатор расхода горючего на километр;
- ЭБУ;
- телевизор и пр.
Под них вырезаются дополнительные отверстия. Требуется также установить проводку и внести изменения в конструкцию машины (в частности снабдить его отсутствующими датчиками).
Схемы панели приборов
Схема электрическая работы приборов в комбинации с рабочими элементами
Итак, схема работы приборов, расположенных на основной панели в салоне, включает в себя такие элементы и комбинации:
- указатель наличия моторного масла в двигателе;
- датчик показания температуры охладителя;
- блок монтажный коммутационный;
- датчик топлива;
- комбинации поворотов;
- показатель количества топлива в баке;
- тахометр;
- показатель температуры охладителя;
- выключение зажигания;
- реле зажигания;
Схема показывает взаимосвязь датчиков на панели приборов с основными элементами, которые выполняют непосредственно основную работу. Указатели только считывают информацию с рабочих устройств и отображают ее в понятной форме для человеческого восприятия.
Схема панели приборов автомобиля ВАЗ-2107
Вышеприведенная схема дает четко понять о точном расположении на торпеде приборов, которые являются важными элементами в управлении автомобилем ВАЗ 2107.
| 1 | Рычаг, предназначенный для переключения режимов стеклоочистителя и омывателя |
| 2 | Кнопка подачи звуковой сигнализации |
| 3 | Рычаг управления световой сигнализацией поворотов |
| 4 | Переключатель света фар (дальний, ближний) |
| 5 | Элементы подачи в салон свежего или теплого воздуха |
| 6 | Гидравлическая корректировка положения передних фар |
| 7 | Рычаг, предназначенный для открытия капота |
| 8 | Розетка для питания в 12В |
| 9 | Выключение зажигания |
| 10 | Включение световой аварийной сигнализации |
| 11 | Сцепление |
| 12 | Тормоз |
| 13 | Переключатель отопителя |
| 14 | Кнопка переключения освещения панели приборов |
| 15 | Газ/акселератор |
| 16 | Штатная магнитола |
| 17 | Панелька переключателей (наружный свет, вентилятор печки, обогрев заднего стекла) |
| 18 | Ручной или стояночный тормоз |
| 19 | Лампа, показывающая, что ремни безопасности не пристегнуты |
| 20 | Резерв |
| 21 | Переключатель скоростей передачи |
| 22 | Встроенные механические часы |
| 23 | Прикуриватель с дополнительной розеткой 12В |
| 24 | Лампа, показывающая работу обогрева заднего стекла |
| 25 | Сигнальная лампа, показывающая наличие тормозной жидкости |
| 26 | Встроенная пепельница |
| 27 | Ящик для вещей |
| 28 | Полочка для инструментов и вещей |
| 30 | Подсос или ручной газ |
| 35 | Комбинации приборов |
Руководствуясь вышеизложенной информацией, можно сказать, что автомобиль ВАЗ 2107 имеет в своем наборе практически все элементы, необходимые для контроля движения транспортного средства
Важно следить за работой каждого устройства, если какой-либо из них не функционирует, то эксплуатация авто запрещена до момента исправления неполадки
Совместимость электронной комбинации с бортовой сетью
Описанная выше приборная панель может быть использована на автомобилях ВАЗ 2107, оснащенных системой впрыска разных модификаций. Разработчики использовали для подключения жгутов проводов стандартные разъемы по цвету соответствующие заводским, что значительно облегчает установку и коммутацию оборудования. Геометрические размеры, форма и расположение крепежных кронштейнов полностью идентичны штатной панели.
Оборудование адаптировано для работы с блоками электронного управления двигателем моделей Январь 5.1 и BOSCH M1.5.4. Имеется возможность перепрограммирования комбинации приборов при помощи энкодера с подключением последнего через специальный разъем. Электронная европанель совместима с парктроником того же производителя, информация с которого отображается на жидкокристаллическом дисплее.
Установка данного оборудования на автомобиль при помощи входящих в набор поставки комплектующих:
- жгута проводов;
- соединителя специальной формы;
- крепежных болтов.
Данная приборная панель специально разрабатывалась для автомобиля ВАЗ 2107 как электронная ее версия и органично вписывается в дизайн салона. Автоматическая подстройка подсветки делает показания хорошо различимыми и вместе с тем не раздражает зрение водителя и пассажиров.
Особенности «приборки» на семёрке
Этот узел в салоне автомобиля предназначен для подачи различной информации водителю в процессе эксплуатации автомобиля. Она информирует о скорости движения, показывает пройденный автомобилем путь, сигнализирует о возникновении неисправностей в основных узлах и агрегатах машины. В отличие от «приборок» предшествующих моделей, она имеет не только изменённый вид, но и наделена более широким набором функций контроля и сигнализации.
Так в её состав добавлен вольтметр, показывающий напряжение бортовой сети машины, эконометр, помогающий продолжать движение в наиболее экономичном режиме. Для моделей с инжекторным двигателем в «приборке» предусмотрен сигнализатор исправности силового агрегата. Конструкторами было изменено крепление сигнальных ламп. Если в старых моделях к каждой из них подводились провода, то в этой модели они отсутствуют.
Панель приборов ВАЗ 2107
Панель приборов предназначена для удобства управления автомобилем, поэтому она должна быть лёгкой в обращении и оперативно обеспечивать водителя всей необходимой информацией. Это прежде всего:
- состояние систем, отвечающих за безопасную езду (тормоза, подушки безопасности и др.);
- характеристики движения (скорость, расход топлива);
- дополнительные сведения (время, температура, остаток бензина и т. д.).
Приборная панель ВАЗ 2107: описание и фото
Штатная приборная панель ВАЗ 2107 довольно лаконична и даёт водителю только самую основную информацию о машине и характеристиках её движения.
Штатная приборная панель ВАЗ 2107 имеет ограниченное количество приборов и индикаторов и отличается довольно слабой подсветкой
Щиток приборов ВАЗ 2107 включает:
- 7 лампочек-индикаторов;
- 6 стрелочных показателей;
- 2 цифровых показателя.
На панели расположены следующие приборы:
- Вольтметр — индикатор напряжения в бортовой сети автомобиля.
- Спидометр — указатель скорости движения.
- Одометр — счётчик общего пробега автомобиля.
- Тахометр. Указывает частоту вращения коленчатого вала (обороты двигателя).
- Указатель температуры охлаждающей жидкости.
- Эконометр. Помогает подобрать наиболее экономичный по расходу топлива режим работы.
- Блок контрольных ламп:
- включения указателей поворота;
- неисправности системы управления двигателем;
- низкого заряда аккумуляторной батареи;
- включения габаритного света;
- включения дальнего света фар;
- недостаточного давления масла;
- включения стояночного тормоза;
- Суточный счётчик пройденного пути.
- Контрольная лампа резерва топлива.
-
Указатель уровня топлива.
На передней панели ВАЗ 2107 расположены приборы и индикаторы, предоставляющие водителю информацию о состоянии различных систем автомобиля и характеристиках его движения
Установка приборной панели на ВАЗ 2107 от другого автомобиля
Если возникло желание или необходимость заменить приборную панель «семёрки», есть несколько путей:
- приобрести новую, более современную приборную панель. Это довольно дорогостоящее удовольствие, к примеру, панель «Феррум» с бортовым компьютером стоит около 23 тысяч рублей;
- обновить «приборку», заменив наклейки и стрелки;
- установить щиток приборов от другой машины.
Приняв решение выбрать и установить на ВАЗ 2107 торпеду от другой модели, нужно учесть, что приборная панель каждого автомобиля имеет свою конфигурацию. Для её монтажа придётся дополнительно произвести работы по подгонке размеров и формы.
Приборная панель от другой модели ВАЗ
Наиболее простой заменой будет панель от ВАЗ 2110. Проблем с выполнением работы не отмечается, а выглядит получившийся результат намного интереснее. Не возникнет осложнений и с электропроводкой: провода практически идентичны и подключаются аналогично.
Приборная панель от ВАЗ 2110 выглядит гораздо более современно и представительно
Приборная панель от «Газели»
На «семёрку» можно установить приборную панель от «Газели». Это более сложный вариант, она сильно отличается габаритами и формой. Кроме того, для подключения проводов понадобятся переходники, так как электрические схемы тоже очень разные.
Для установки на «семёрку» приборной панели от «Газели» потребуется серьёзная переделка

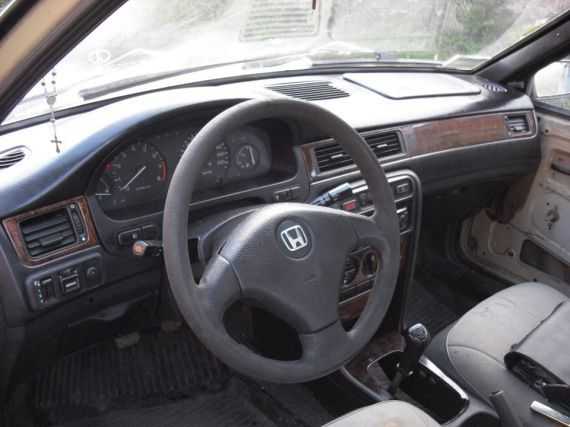

Приборная панель от иномарки
Наиболее сложный, но эффектный вариант — установка приборки от других иностранных моделей авто. Здесь необходимо учитывать соответствие приборов «семёрки» и выбранной иномарки. Вероятнее всего, что подобный набор индикаторов приборной панели встретится в моделях, выпускаемых в конце 1980-х — начале 1990-х годов.
Для ВАЗ 2107 необходимо подбирать торпеду с такими же приборами и индикаторами, как на штатной панели
Основные характеристики
Прежде чем выяснить, от какой машины можно поставить панель, следует учесть расположение и характеристики элементов, входящих в состав родной конструкции.
Левая часть торпеды ВАЗ 2107 состоит из следующих элементов.
- Датчик экономичности работы мотора, где красный сектор показывает неэкономичный режим, а зеленый — оптимальную работоспособность мотора.
- Датчик температуры охлаждающей жидкости, где белый сектор связан с холодным двигателем, а зеленый — с рабочим режимом. Если мотор закипит, загорится красный сектор.
- Тахометр, отвечающий за частоту оборотов коленчатого вала.
В правой части родной панели приборов находятся:
- спидометр — показывает скорость движения транспортного средства, при этом счетчик внизу показывает общий пробег машины, а верхний отвечает за локальный километраж (при необходимости данные сбрасываются);
- датчик топлива — представлен в виде сигнальной лампочки, которая загорается при наличии в баке меньше 5 л бензина;
- датчик заряда аккумулятора, где красный сектор говорит о том, что АКБ разряжен, зеленый — норма, желтый — идет перезарядка блока питания.
Определить, какой элемент из вышеперечисленных является самым важным, невозможно. Каждый агрегат играет свою роль в безопасном движении транспортного средства. Необходимо отметить, что между правой и левой частями родной панели ВАЗ 2107 находятся указатель поворотов и набор лампочек.
- Сообщающая об открытии воздушной заслонки.
- Сигнализирующая об отсутствии заряда аккумулятора.
- Габаритная.
- Дальнего света.
- Сообщающая об отсутствии давления масла.
- Уведомляющая об использовании стояночного тормоза.
Какие сиденья подходят
Заменить сиденья можно как обратившись к специалистам на СТО в тюнинг-центрах, так и самостоятельно. Какие сиденья подходят:
- родные;
- с иномарок.
Можно установить стандартные, родные, заводские сиденья, но чаще всего автолюбители стараются заменить старые сиденья «семерки» на кресла из иномарок, спортивных машин или анатомические. Конечно, установить новые – процесс не из дешевых. Поэтому часто задаваемый вопрос автолюбителей на различных форумах звучит о том, какие кресла лучше подобрать или какие сиденья подойдут (желательно с наименьшим вмешательством в установку).
На ВАЗ 2107 и в самом деле можно установить «иномарочные» сиденья. К примеру, с этой целью отлично подойдут сиденья от Mercedes W210 (желательно 1996 года выпуска), от Toyota Corolla (1993 года выпуска). Еще один вариант, который неплохо подойдет, – это сиденья от SKODA и Fiat. В этом случае необходимо будет сделать дополнительных два отверстия для установки более надежного крепления.
Также используют сиденья от марок Peugeot и Nissan, но придется столкнуться с некоторым несоответствием и немного потрудиться в процессе установки. От марки Volkswagen эти детали подходят хорошо без лишних доработок. Данные сиденья довольно удобные, комфортные, но их устанавливать не рекомендуется, поскольку они будут достаточно высокими, что приведет к неудобствам. По мнению специалистов, установить можно любые сиденья, главное, чтобы они проходили по габаритам, и была возможность проведения сварочных работ.
Тюнинг своими силами
В этом случае удается сэкономить немало денег. Времени придется также потратить много. Но зато панель будет выглядеть совершенно неповторимо.
Прежде всего, нужно определиться с дизайном. Имеет смысл ознакомиться с фотографиями, коих на просторах Интернета довольно много.
Самый простой способ следующий:
- заменить заводские стрелки на приборах;
- установить новые наклейки со шкалами;
- переделать подсветку.
Все эти требуют только аккуратности и базовых знаний электротехники. Можно при этом заказать комплект стрелок и фонов для приборов в любом ателье, специализирующемся на доводке автомобилей. Тамошние профессионалы в состоянии изготовить их по вашему дизайну или разработать его самостоятельно. Обойдется это, конечно, в копеечку.
Светодиодная подсветка панели
Наиболее популярным тюнингом является светодиодная подсветка приборов ваз 2107, которая делает торпеду привлекательной, особенно, в ночное время.
Для выполнения тюнинга, нужно будет приготовить:
- 10 лампочек по 3 В;
- специальный шлейф;
- кусок провода от разъема molex;
- резистора сопротивлением 680 ОМ.

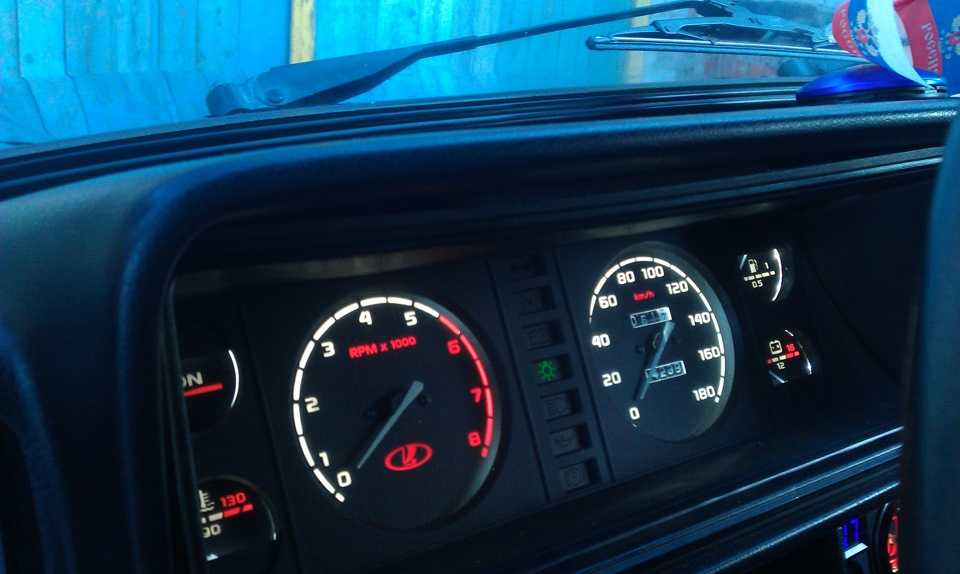

Приборка со светодиодной подсветкой Процедура состоит из трех этапов:
- Сначала нужно подготовить светодиоды, спилив у них головки. Затем нужно порезать провод от molex на куски по 3 см и загнуть их в форме буквы «Г». Подготовленные провода нужно припаять в местах, где будут размещаться светодиоды.
- На следующем этапе выполняется подрубка светодиодов. Из разрезанного шлейфа нужно сформировать проводки и с их помощью соединить 4 светодиода в одну цепь.
- Регулируется яркость с помощью ручки регулировки. Регулировать яркость нужно в каждой из двух цепей, содержащих по 4 светодиода. С такой подсветкой ездить нужно очень аккуратно.
Можно еще выполнить подсветку стрелок. Лучше всего это сделать на спидометре и тахометре.
Загрузка …
Тюнинг консоли
Тюнинг консоли ВАЗ-2107 представляет собой оптимизацию передней панели, в результате которой в авто может появиться множество полезных особенностей и преимуществ, таких, как новые магнитофон, часы или прикуриватель. Доработка бороды ВАЗ-2107 позволяет сделать транспортное средство более оригинальным и функциональным. Любой желающий посредством несложных усовершенствований может установить в машину проигрыватель, современные часы, USB-розетку, устройства для контроля за электросетью и маленькие «кармашки» для небольших предметов.
Среди основного инструментария, без которого невозможен тюнинг штатной бороды ВАЗ-2107, стоит отметить: электрические лобзик и дрель; «болгарку»; слесарный уголок; простой карандаш; линейку; клей и степлер для мебели.
Создаваемый своими руками тюнинг бороды ВАЗ-2107 может подразумевать изготовление новой панели, которая изначально будет иметь специальные участки для расположения переключателей и индикаторов. Проще всего тюнинг консоли осуществить посредством обыкновенной фанеры с толщиной около 6 мм. В качестве отделочных материалов целесообразно использовать искусственную кожу, идеально сочетающуюся по цвету с остальными элементами салона. В последнее время автовладельцы приспособились внедрять даже карбон.
Тюнинг бороды ВАЗ-2107 можно осуществить с помощью комплексной модернизации, которая «в корне» изменит интерьер авто. Замену заводской «отделки» на дверях и других элементах салона можно произвести посредством карбона и кожвинила. Новую консоль необходимо будет расположить на месте заводского приспособления, которое должно быть предварительно демонтировано. Сняв стандартную бороду, автомобилист сможет быстро произвести замеры для дальнейшего создания чертежей.
Как снять торпеду на ВАЗ-2107 (инжектор, карбюратор) своими руками
Главная » ВАЗ 2107
Рубрика: ВАЗ 2107
Ищете ответ на вопрос: как снять торпеду на автомобиле ВАЗ-2107? На первый взгляд процедура ее демонтажа выглядит достаточно простой. Однако для того, чтобы исключить случайное повреждение отдельных компонентов панели и ее поломку, придется проделать целый ряд довольно сложных манипуляций. В нашей статье вы найдете пошаговую инструкцию, которая существенно облегчит вам задачу.
Зачем нужно снимать торпеду на ВАЗ-2107
С необходимостью демонтажа и разборки торпеды часто сталкиваются автолюбители, которые:
- намереваются сделать тюнинг приборной панели, привести ее в соответствие с самыми современными модными тенденциями;
- осуществляют ремонт одного из приборов, вышедшего из строя;
- собираются заменять трос спидометра, который пришел в негодность;
- восстанавливают работоспособность одного или нескольких индикаторов, расположенных на панели.
В процессе тюнинга после демонтажа торпеды можно установить сюда новую, более современную магнитолу, дополнительный обогрев стекол и другие высокотехнологичные устройства, а также перетянуть панель с использованием каких-либо новейших материалов для улучшения ее внешнего вида.
Как демонтировать панель приборов: пошаговая инструкция
В первую очередь необходимо открыть капот автомобиля и снять с аккумулятора минусовую клемму, чтобы обесточить нашу приборную панель. После этого работы выполняются в следующей последовательности:
вывинчиваем полочку торпеды и корпус бардачка, используя специальную отвертку;
отключаем питание лампочек, которые освещают внутреннюю полость бардачка в вашем авто;
предельно осторожно извлекаем дополнительную приборную панель вместе с часами и другими устройствами. Для этого потребуется поддеть деталь отверткой и вытащить ее из специальных пазов;
отключаем прикуриватель и лампы сигнализаторов, снимая соответствующие провода, расположенные за дополнительной панелью;
извлекаем переключатели, размещаемые в непосредственной близости от рычага коробки передач и отключаем их от бортовой сети;
выкручиваем саморезы, которые вы сразу же увидите под переключателями и болты, предназначенные для фиксации главной консоли торпеды
После этого можно свободно снять ее, не опасаясь повредить провода;
снимаем кожух рулевой колонки;
извлекаем накладку системы отопления вместе с дефлекторами воздуховодов;
демонтируем блок управления отопителя;
откручиваем последние гайки, удерживающие торпеду. Для этой цели нужно использовать ключ на 10.
После этого можно без особых проблем демонтировать панель приборов в автомобиле. Используя данный подход, вы можете не опасаться случайной поломки каких-либо деталей или обрыва проводов, так как все они извлекаются перед откручиванием фиксирующих гаек.
Рекомендации, позволяющие избежать проблем в процессе снятия торпеды
Если вы намереваетесь впервые снимать приборную панель в автомобиле ВАЗ-2107, обязательно соблюдайте следующие правила:
демонтируя верхнюю часть защитного кожуха рулевой колонки, обращайте внимание на то, чтобы не повредить уплотнительное кольцо замка зажигания. Данная деталь выполнена из довольно хлипкой резины, не выдерживающей сильного механического воздействия;
на все разъемы, провода и переключатели, которые вы снимаете для получения простого доступа к торпеде, наносите метки
Они позволят избежать путаницы в процессе монтажа;
извлекая дополнительную приборную панель, не старайтесь применять силу, так как существует довольно высокий риск сломать пластиковые фиксаторы. Найти им замену окажется не так и просто.
Для снятия торпеды лучше использовать специальные инструменты, поэтому мы рекомендуем заранее подготовить обычную и крестовую отвертки средних размеров, плоскогубцы и набор рожковых ключей. Это поможет демонтировать все необходимые детали, а также отвинтить гайки и болты, удерживаются приборную панель. Чтобы не ошибиться в процессе выполнения работ, предлагаем посмотреть видео, в котором подробно описывается каждый этап снятия торпеды.
https://www.youtube.com/watch?v=6FXXGzNZlJI
Меняем торпеду
Из наших моделей лучше всего подойдет запчасть от ВАЗ 2115. Только придется с помощью монтажной пены заделать мелкие не состыковки. Из иномарок лучше всего сюда подойдет торпеда от BMW E30. Выглядеть она будет намного выигрышнее.
Есть и другой вариант, поставить торпеду от Toyota Camry.
Она немного шире, чем стандартная деталь. Поэтому для более точной установки придется немного подрезать торпеду снизу по бокам. Но и в таком случае она будет мешать стеклоподъемникам. Поэтому приготовьтесь сразу установить электрические подъемники. Это будет оптимальным вариантом. Также придется помучиться с установкой кожуха руля.
Стандартный кожух не поместится в проем для руля на панели BMW. Поэтому мастера обычно выполняют подгонку. Некоторые режут панель, но намного проще отрезать лишнее от кожуха. Крепления лучше использовать стандартные от родной торпеды, только их немного выгибают. Часто торпеда может проседать вниз, поэтому желательно сразу предусмотреть подпорку.
Читать еще: Какие лампочки стоят на хендай солярис
Подключение печки. Многие водители не могут подключить печку. Дело в том, что воздуховоды не совпадают. Поэтому придется делать специальные переходники. Для этого можно использовать воздуховоды с Газели. Останется только их немного подогнать и закрепить. Тросик с печки лучше всего использовать от BMW. Его намного проще подключить к печке, чем родной жигулевский к новой торпеде.
Как снять приборную панель и щиток ВАЗ 2107
- Капот автомобиля открывается, с аккумулятора снимается отрицательная клемма.
- С помощью отвёртки откручивается и снимается полочка приборной панели и корпус бардачка.
- Теперь отсоединяются две клеммы, от которых запитаны лампочки освещения бардачка.
Отключаются разъёмы питания лампочек
Дополнительная приборная панель аккуратно поддевается плоской отвёрткой за правый нижний край, её фиксаторы извлекаются из пазов, после чего она вынимается вместе со всеми приборами.
Дополнительная панель снимается отвёрткой

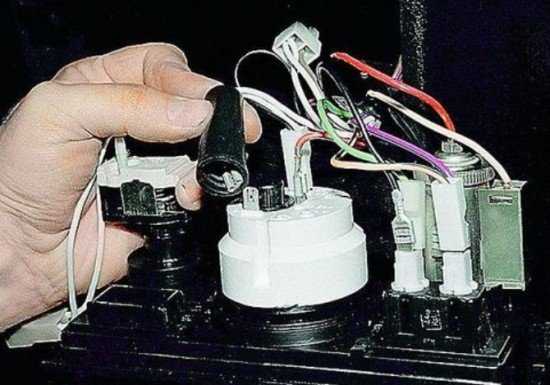

За этой панелью находятся разъёмы, от которых запитано освещение приборов, часы, лампы сигнализаторов и прикуриватель. Всё это отсоединяется.
Дополнительные разъёмы отключаются вручную
- Плоской отвёрткой поддеваются и вытаскиваются все переключатели, находящиеся рядом с рычагом переключения скоростей. Разъёмы переключателей отсоединяются.
- Под переключателями находятся два самореза. Они откручиваются крестовой отвёрткой.
С помощью ключа на 10 выкручиваются верхние болты, удерживающие центральную консоль. После этого она снимается.
Центральная консоль извлекается вручную
- Крестовой отвёрткой откручиваются саморезы, удерживающие нижний защитный кожух рулевой колонки, после чего он снимается вместе с верхней половиной кожуха колонки.
- Наконечники на рычажках печки поддеваются отвёрткой, а затем снимаются вручную. Рядом с ними находятся дефлекторы воздуховодов, они тоже извлекаются вручную. После этого откручиваются 4 самореза, удерживающие накладку на системе отопления, и она снимается.
- Крестовой отвёрткой откручиваются винты, удерживающие на приборной панели блок управления печкой. Открывается доступ к саморезам, на которых держится щиток с приборами. Правый край щитка выдвигается так, чтобы в образовавшуюся щель прошла рука. После этого за щитком откручивается крепёжная гайка троса спидометра, отсоединяются все остальные провода. Приборный щиток снимается.
Щиток извлечён со штатного места
Открывается доступ к гайкам верхнего крепления приборной панели. Они откручиваются рожковым ключом на 10. После чего приборная панель снимается.
Приборная панель снята полностью
Сборка производится в обратном порядке.
Панель или торпеда?
Какая торпеда подойдет на ВАЗ 2107? Вопрос сложный, но вполне решаемый. Только для начала следует определить насколько радикальные переделки, потребуется сделать. Подобный тюнинг может производиться двумя способами:
- Замена приборной панели;
- Замена торпеды целиком.
Первый вариант позволит вам обойтись малой кровью и заменить панель на другую, более вас устраивающую. Придется лишь немного подогнать панельку по размерам. Несколько сложнее установить новую панель. При этом, она должна подходить по габаритам и давать возможность подключения всех систем автомобиля. Окончательный выбор зависит от ваших конечных целей и возможностей.
Приборная панель от газели
При замене приборки на ВАЗ-2107, донором нередко становится не менее популярная «Газель». Несмотря на то, что производитель у этих двух машин один и тот же, работа будет отличаться большей сложностью. Панели «Газели» обладает большими габаритами, а также имеет совершенно другую конфигурацию, форму и размер. С электропроводкой также придется повозиться: понадобится некоторое количество переходников, а также знания из области электротехники.
В подобной работе придется использовать лобзик и паяльную станцию, выполняя перепайку переходников. Это достаточно кропотливая процедура, к которой следует подойти с особой аккуратностью.
Прочитайте, может пригодится: Ремонт отопителя Ваз-2107 или почему не греет «печка»?
Тюнинг ВАЗ 2107 с торпедой от БМВ е-34
Также такой внешний вид не имеет никакой привлекательности. Поэтому приборные панели многие водители заменяют. Вопрос сложный, но вполне решаемый. Только для начала следует определить насколько радикальные переделки, потребуется сделать. Подобный тюнинг может производиться двумя способами: Замена приборной панели; Замена торпеды целиком.
Первый вариант позволит вам обойтись малой кровью и заменить панель на другую, более вас устраивающую. Придется лишь немного подогнать панельку по размерам. В растроенных чувствах включил телик. Через несколько минут пришла идея. Лампочки ведь тоже могут быть нерабочими. Да и не проверял я приборы во время покупки. Не рыботало 4 лампочки, три зачистил, а одну вытянул из родного щитка приборов копейки. Малой кровью обошлись, еслиб баг был в схеме моего переходника — это был бы перерыв месяца на два до восстановления сил.
Итак процесс был завершен совершенно неожиданно. Была на улице субота, утром я встал и как всегда по суботам поехал на авторынок.
Важные моменты
- Перед тем как снимать провода и разъёмы, на них рекомендуется наносить метки для того, чтобы было легче производить обратную сборку. Эти метки удобно наносить чёрным маркером или фломастером (потому что большинство разъёмов под приборной панелью белого цвета).
- Снимать верхнюю часть защитного кожуха рулевой колонки нужно аккуратно, так как можно повредить резиновое кольцо на замке зажигания (оно зацепляется за край кожуха и легко рвётся).
- При снятии дополнительной панели не следует наклонять отвёртку слишком сильно: фиксаторы, которые удерживают эту панель, пластиковые и ломаются очень легко.
Как видно из этой статьи, снятие приборной панели на ВАЗ 2107 задача хоть и трудоёмкая, но выполнимая. Главное — придерживаться изложенных выше инструкций и не прилагать слишком больших усилий при снятии: материал панели, несмотря на кажущуюся прочность, довольно легко ломается.
Наступает момент, когда это нужно сделать, а как снять панель приборов на ВАЗ 2107 вы не знаете. Причин для этого может быть много, это замена перегоревшей лампочки подсветки приборов, не работает один или несколько приборов, нужно заменить трос спидометра и многие другие подобные моменты. Обращаться в автосервис по поводу смены перегоревшей лампочки должно быть стыдно для владельца.
Это сделать под силу даже начинающим водителям. Практически всем мужчинам периодически приходится работать отвёрткой и другими инструментами со сложной бытовой техникой или другими приборами. Если это получается, то можно смело браться за демонтаж «приборки» с вашей семёрки.
Как снять панель приборов на ВАЗ 2107
рассмотрим в этой статье. Она поможет всем, кто ранее с этим не сталкивался, самостоятельно снять, а затем установить обратно щиток приборов ВАЗ 2107. Принципиальных различий в снятии и установке этой детали кузова для моделей разных годов выпуска нет. Алгоритм проведения такой операции одинаков для карбюраторных и инжекторных моделей.
Особенности «приборки» на семёрке
широким набором
Так в её состав добавлен вольтметр, показывающий напряжение бортовой сети машины, эконометр, помогающий продолжать движение в наиболее экономичном режиме. Для моделей с инжекторным двигателем в «приборке» предусмотрен сигнализатор исправности силового агрегата. Конструкторами было изменено крепление сигнальных ламп. Если в старых моделях к каждой из них подводились провода, то в этой модели они отсутствуют.
Что нужно для снятия?
«Семёрка» имеет совершенно иную панель в сравнении с предшественницами, которая отличается не только внешним видом, но и способом её установки. Каких-то особых инструментов для снятия и установки не требуется. Вполне достаточно стандартного набора шлицевых и крестообразных отвёрток. Этого вполне достаточно для выполнения этой операции.
Порядок снятия и установки
Как видно из выше сказанного, проблем при выполнении демонтажа «приборки» нет. Надеемся, что любому читателю, который ознакомиться с этой статьёй станет понятно, как снять панель приборов на ВАЗ 2107. Как и в любом деле при работе со сложными механизмами, торопиться не следует во избежание «случайных» поломок или повреждений.
