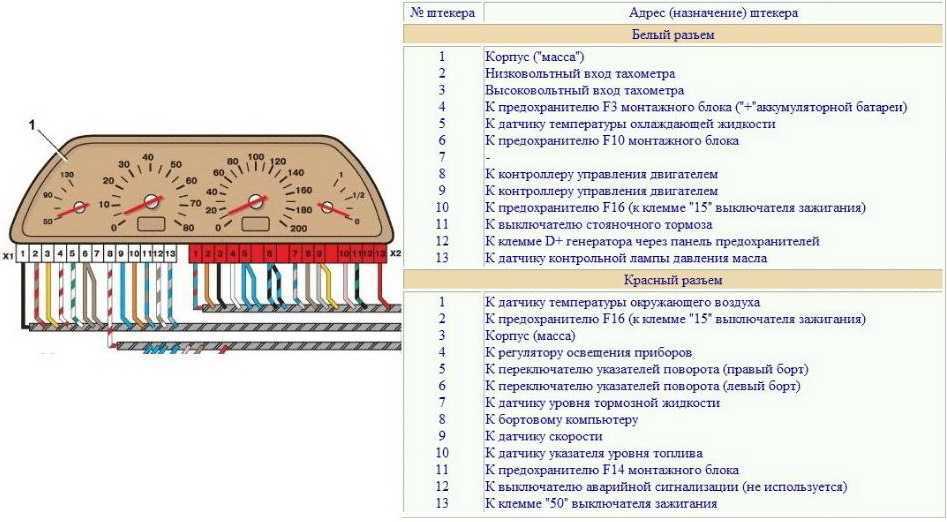

✅ распиновка приборной панели ваз 2107 инжектор

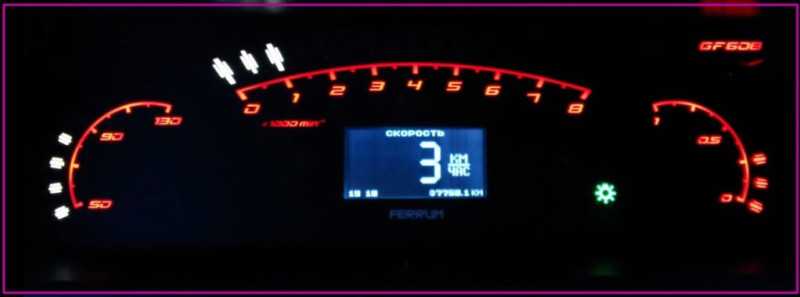

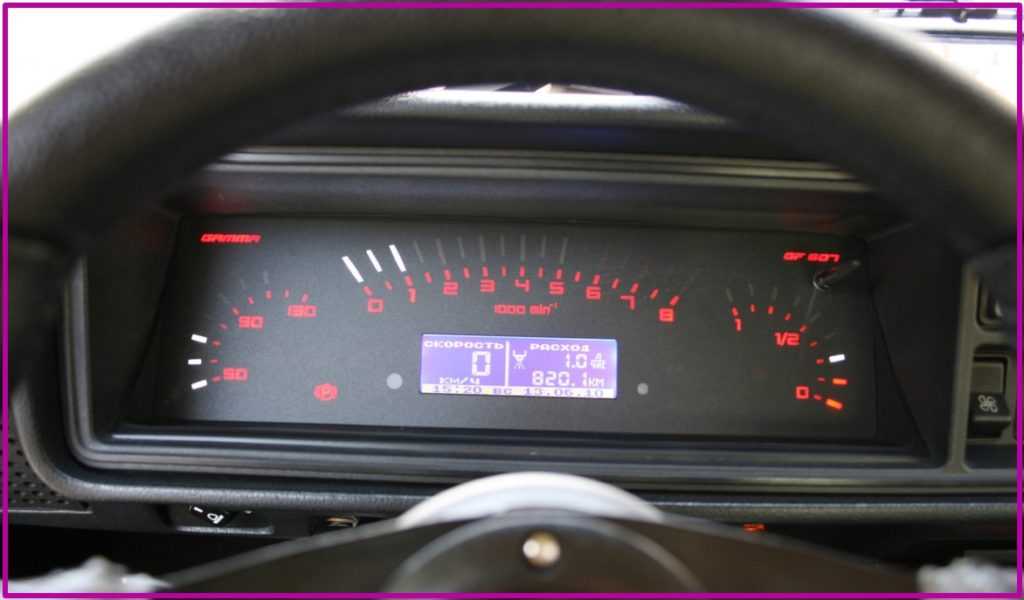

Описание электронной комбинации приборов

Штатная панель приборов на ВАЗ 2107 имеет простейшую конструкцию, и не представляет собой ничего примечательного. Именно поэтому часто владельцы семерок задаются вопросом о тюнинге штатной, или замене аналоговой панели на цифровую. К ряду всех преимуществ европанели стоит отнести возможность ее установки на семерку самостоятельно без помощи специалистов. Единственный недостаток — это цена, которая варьируется в пределах от 8 до 10 тысяч рублей.

Электронные комбинации приборов в России выпускается разными производителями. Установить цифровое оборудование можно только на инжекторные семерки. На карбюраторные автомобили такой вид оснастки может частично неподходить. В конструкции оборудования используются световые индикаторы и блоки измерительных устройств. Если углубится в подробности такого устройства для ВАЗ 2107, то стоит отметить наличие следующих моментов:

Бортовой компьютер — это одно из самых больших преимуществ установки. Владелец при замене аналоговой панели на цифровую автоматически обзаводится бортовым компьютером. Как вы понимаете, работает компьютер только на автомобилях инжекторного типа.
Спидометр и тахометр — это два главных индикатора, посредством которых контролируется скорость передвижения, а также частота вращения коленчатого вала.
Указатель топлива.
Эконометр.
Индикатор аварийной остановки и указатели поворотов.
Контрольная индикация давления масла и зарядки аккумулятора.

Новая панель приборов на ВАЗ 2107 — это не только красиво и современно. С этим оборудованием водитель будет информирован о необходимости выполнения процедур технического обслуживания, предварительно настроив систему. Устройство имеет функцию настройки подсветки, что исключает вероятность ослепления водителя во время управления автомобилем в темное время суток. Одной из положительных функций установки является отображение только тех параметров, которые имеют отклонения от заданных.

Установка электронной комбинации

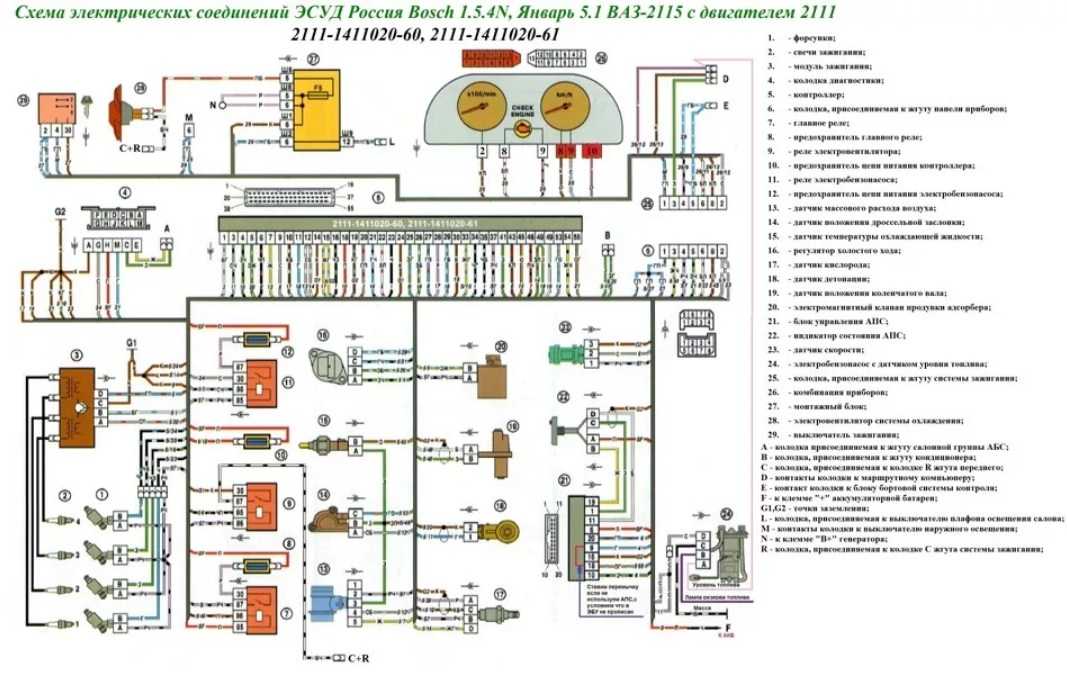

Электронные устройства адаптированы для работы с блоками управления Январь 5.1, VS 5.1, 7.2, М7.3, М7.4 и Bosch M1.5.4, MP7.0 и M17.9. Имеется также возможность подключения к приборной панели парктроника. Устанавливать на карбюраторные семерки рассматриваемое оборудование не рационально, так как при этом не будет функционировать бортовой компьютер, а также указатели, работа которых завязана с ЭБУ.

При установке оборудования на автомобиль, предварительно необходимо снять аналоговую панель приборов. Изначально не забывайте обесточить автомобиль, отсоединив клемму «минус» от аккумулятора. На место штатной устанавливается цифровая приборка, которая фиксируется аналогичными крепежными элементами. Предварительно к приборке подключаются питающие провода, которые оканчиваются фиксаторами. На приборке с обратной стороны имеются соответствующие гнезда для подключения штекеров. При этом никаких переделок выполнять не понадобится.

После установки и подключения цифровой панели приборов, понадобится также установить рукоятки с рычагов управления вентиляцией и отопительной системой автомобиля. После сборки оборудования, необходимо подсоединить клемму на аккумулятор, и включить зажигание. При включении зажигания наслаждаться обновленной современной панелью приборов на семерке.

Стоит отдельно отметить, что в комплектации к устанавливаемому оборудованию прилагаются необходимые провода и переходники. Бортовой компьютер контролирует множество различных параметров, и поэтому установив такую приборку на семерку, больше не понадобится часто посещать автосервис для проведения диагностического исследования и выявления ошибок.

В завершении стоит отметить, что владельцы, установившие устройства на инжекторные семерки, довольствуются современным оснащением, модернизацией салона, а также увеличением количества опций. Кроме высокой стоимости, имеет электронный щиток еще один недостаток — если в автомобиле уже стоит бортовой компьютер, то его придется демонтировать.

Устройство спидометра его виды

Спидометр — это достаточно важное устройство современного автомобиля. Это не только контроль скорости, чтобы не нарушать правила, это так же контроль расстояния позволяющее вовремя проходить ТО

По устройству их можно разделить на три вида:

механические;
электронные;
электромеханические.

Спидометр на ВАЗ 2107 механический, а дополнительное устройство установленное после привода спидометра так называемый датчик скорости, необходим для корректной работы ЭБУ.

трос спидометра;
шайба опорная;
датчик скорости;
привод спидометра 13 зубьев;
уплотнительная шайба;
стопорный шарик;
ведущая шестерня привода;
уплотнительное кольцо.

Устройство механического спидометра

У механического спидометра вращение от КПП через привод передается посредством троса на спидометр.

В качестве измерителя скорости используется магнитоиндукционный узел со стрелочным указателем, а для отображения пройденного расстояния используется червячный привод 4 с барабанным счетчиком 5 (одометр). В былые времена применялись барабанные и ленточные спидометры.

Стрелка принимает положение на шкале которое зависит от частоты вращения магнита 1, который приводится во вращение от вала. Магнит 1 своим магнитным полем, вращаясь увлекает за собой алюминиевый барабан 2, на оси которого закреплена стрелка указателя скорости с возвратной пружиной 3. Чем быстрее вращение магнита, тем больше отклонение стрелки.

От вала через червячную передачу 4 работает барабанный счетчик 5 расстояния.

Устройство и работа электронного спидометра

Электронные спидометры более точны, чем механические и могут иметь узлы от электромеханического спидометра, например более привычный нам барабанный счетчик расстояния.

Устройство электронного спидометра основан на преобразовании вращения выходного вала КПП в импульсы с величиной 1- 5 вольт с последующим преобразованием в величину скорости или пройденного расстояния без использования электродвигателей. Вдаваться подробно в их работу не имеет смысла, это прерогатива инженеров.

Определение расстояния ведется подсчетом импульсов. 6000 прямоугольных импульсов, в соответствии с международными стандартами равны 1 километру пути. Отображаться показания могут как на электронном табло так и посредством барабанного счетчика.

При отображении скорости, импульсы преобразуются в ток, чем больше импульсов за единицу времени, тем больше отклонение стрелки и естественно выше скорость.

Электромеханические

В таких устройствах уже отсутствует трос как средство передачи вращения. Вращение преобразуются в импульсы как в электронных устройствах с последующим преображением во вращение с помощью электродвигателей. Далее эти электродвигатели вращаясь со скоростью в прямой зависимости от скорости вращения выходного вала КПП, управляют работой своих узлов, спидометра или одометра.

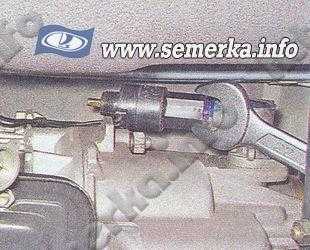

Датчик скорости

Датчик скорости ВАЗ 2107 как уже упоминалось, стоит после привода и его основная задача выработка импульсов для ЭБУ. По ним определяется скорость машины в программе ЭБУ для выбора режима работы двигателя.

В электронном варианте с такого датчика снимаются импульсы не только для ЭБУ, но и для спидометра.

Неисправности спидометра

Основными поломками при отказе спидометра являются:

стирание зубьев шестерни привода;
обрыв троса;
стирание граней троса;
шум спидометра.

Выявить все эти неисправности лучше всего, чтобы исключить ошибку в диагностике путем визуального осмотра. А неисправность связанную с шумом, пожалуй устранить не удастся даже смазкой. Шум в спидометре возникает с сильной выработкой валов.

голоса

Рейтинг статьи

Как снять приборную панель и щиток ВАЗ 2107

Капот автомобиля открывается, с аккумулятора снимается отрицательная клемма.
С помощью отвёртки откручивается и снимается полочка приборной панели и корпус бардачка.
Теперь отсоединяются две клеммы, от которых запитаны лампочки освещения бардачка.

Отключаются разъёмы питания лампочек
Дополнительная приборная панель аккуратно поддевается плоской отвёрткой за правый нижний край, её фиксаторы извлекаются из пазов, после чего она вынимается вместе со всеми приборами.

Дополнительная панель снимается отвёрткой
За этой панелью находятся разъёмы, от которых запитано освещение приборов, часы, лампы сигнализаторов и прикуриватель. Всё это отсоединяется.

Дополнительные разъёмы отключаются вручную
Плоской отвёрткой поддеваются и вытаскиваются все переключатели, находящиеся рядом с рычагом переключения скоростей. Разъёмы переключателей отсоединяются.
Под переключателями находятся два самореза. Они откручиваются крестовой отвёрткой.

Саморезы выкручиваются крестовой отвёрткой
С помощью ключа на 10 выкручиваются верхние болты, удерживающие центральную консоль. После этого она снимается.

Центральная консоль извлекается вручную
Крестовой отвёрткой откручиваются саморезы, удерживающие нижний защитный кожух рулевой колонки, после чего он снимается вместе с верхней половиной кожуха колонки.
Наконечники на рычажках печки поддеваются отвёрткой, а затем снимаются вручную. Рядом с ними находятся дефлекторы воздуховодов, они тоже извлекаются вручную. После этого откручиваются 4 самореза, удерживающие накладку на системе отопления, и она снимается.
Крестовой отвёрткой откручиваются винты, удерживающие на приборной панели блок управления печкой. Открывается доступ к саморезам, на которых держится щиток с приборами. Правый край щитка выдвигается так, чтобы в образовавшуюся щель прошла рука. После этого за щитком откручивается крепёжная гайка троса спидометра, отсоединяются все остальные провода. Приборный щиток снимается.

Щиток извлечён со штатного места
Открывается доступ к гайкам верхнего крепления приборной панели. Они откручиваются рожковым ключом на 10. После чего приборная панель снимается.

Приборная панель снята полностью
Сборка производится в обратном порядке.

Панель приборов ВАЗ 2107

Панель приборов предназначена для удобства управления автомобилем, поэтому она должна быть лёгкой в обращении и оперативно обеспечивать водителя всей необходимой информацией. Это прежде всего:

состояние систем, отвечающих за безопасную езду (тормоза, подушки безопасности и др.);
характеристики движения (скорость, расход топлива);
дополнительные сведения (время, температура, остаток бензина и т. д.).

Приборная панель ВАЗ 2107: описание и фото

Штатная приборная панель ВАЗ 2107 довольно лаконична и даёт водителю только самую основную информацию о машине и характеристиках её движения.

Штатная приборная панель ВАЗ 2107 имеет ограниченное количество приборов и индикаторов и отличается довольно слабой подсветкой

Щиток приборов ВАЗ 2107 включает:

7 лампочек-индикаторов;
6 стрелочных показателей;
2 цифровых показателя.

На панели расположены следующие приборы:

Вольтметр — индикатор напряжения в бортовой сети автомобиля.
Спидометр — указатель скорости движения.
Одометр — счётчик общего пробега автомобиля.
Тахометр. Указывает частоту вращения коленчатого вала (обороты двигателя).
Указатель температуры охлаждающей жидкости.
Эконометр. Помогает подобрать наиболее экономичный по расходу топлива режим работы.
Блок контрольных ламп:
- включения указателей поворота;
- неисправности системы управления двигателем;
- низкого заряда аккумуляторной батареи;
- включения габаритного света;
- включения дальнего света фар;
- недостаточного давления масла;
- включения стояночного тормоза;
Суточный счётчик пройденного пути.
Контрольная лампа резерва топлива.
Указатель уровня топлива.

На передней панели ВАЗ 2107 расположены приборы и индикаторы, предоставляющие водителю информацию о состоянии различных систем автомобиля и характеристиках его движения

Установка приборной панели на ВАЗ 2107 от другого автомобиля

Если возникло желание или необходимость заменить приборную панель «семёрки», есть несколько путей:

приобрести новую, более современную приборную панель. Это довольно дорогостоящее удовольствие, к примеру, панель «Феррум» с бортовым компьютером стоит около 23 тысяч рублей;
обновить «приборку», заменив наклейки и стрелки;
установить щиток приборов от другой машины.

Приняв решение выбрать и установить на ВАЗ 2107 торпеду от другой модели, нужно учесть, что приборная панель каждого автомобиля имеет свою конфигурацию. Для её монтажа придётся дополнительно произвести работы по подгонке размеров и формы.

Приборная панель от другой модели ВАЗ

Наиболее простой заменой будет панель от ВАЗ 2110. Проблем с выполнением работы не отмечается, а выглядит получившийся результат намного интереснее. Не возникнет осложнений и с электропроводкой: провода практически идентичны и подключаются аналогично.

Приборная панель от ВАЗ 2110 выглядит гораздо более современно и представительно

Приборная панель от «Газели»

На «семёрку» можно установить приборную панель от «Газели». Это более сложный вариант, она сильно отличается габаритами и формой. Кроме того, для подключения проводов понадобятся переходники, так как электрические схемы тоже очень разные.

Для установки на «семёрку» приборной панели от «Газели» потребуется серьёзная переделка

Приборная панель от иномарки

Наиболее сложный, но эффектный вариант — установка приборки от других иностранных моделей авто. Здесь необходимо учитывать соответствие приборов «семёрки» и выбранной иномарки. Вероятнее всего, что подобный набор индикаторов приборной панели встретится в моделях, выпускаемых в конце 1980-х — начале 1990-х годов.

Для ВАЗ 2107 необходимо подбирать торпеду с такими же приборами и индикаторами, как на штатной панели

Распиновка датчика скорости ВАЗ и схема подключения ДС

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Демонтаж штатной комбинации приборов

Снять заводскую панель с автомобиля ВАЗ 2107 довольно просто, она установлена в нише на специальных кронштейнах и закреплена на них винтами. Порядок демонтажа оборудования следующий:

Производим отключение аккумуляторной батареи путем отсоединения отрицательного провода от соответствующего вывода аккумулятора.
Действуя отверткой с плоским шлицем, вынимаем рукоятки с рычагов управления системы вентиляции и отопления салона.
Стопорную гайку рукоятки сброса суточного счетчика отворачиваем ключом и снимаем ее вместе с шайбой.
Вынимаем заглушку винта крепления декоративной панели и выкручиваем его.
С небольшим разворотом достаем узел из ниши и получаем доступ к комбинации приборов.
Рукой откручиваем накидную гайку крепления троссика спидометра к прибору и отстыковываем его.
Снимаем трубку со штуцера эконометра и производим отключение электрических разъемов в количестве трех штук.

После этого декоративная панель с комбинацией приборов полностью вынимается из ниши и с нею можно работать на столе. Как видно из представленного описания, демонтаж данного устройства на автомобиле ВАЗ 2107 особой сложности не составляет и может быть выполнен автолюбителем самостоятельно.

Главные моменты установки

Прежде чем определиться, какую можно поставить панель, следует учесть, что в любой момент возможен возврат родной торпеды ВАЗ 2107. Если такая процедура проводится самостоятельно, рекомендуется воспользоваться книгой по ремонту классики. Для выполнения работ потребуется много времени.

При подключении проводов нужно помнить, что один идет на массу, а второй — к панели на соответствующий контакт. Рекомендуется подписывать, какой разъем куда ведет. Для работы спидометра устанавливается датчик скорости от 2110 модели с 6 импульсами. Если «семерка» оснащена эконометром, рекомендуется поставить тройник от 2106 на 2 датчика, включая датчик давления от 402 двигателя.

На торпеду ВАЗ 2107 подходит и панель от БВМ. Но какой модели, знают не все автолюбители. Рекомендуется использовать торпеду от BMW Е30 с некоторыми переделками. Потребуется поставить передние электростеклоподъемники. Связано это с тем, что с данной панелью ручки будут мешать закрыванию дверей. Так как ручка КПП в стандартном положении для использования с данной торпедой не подойдет, придется выгнуть рычаг коробки передач. Некоторых изменений требует и печка.

Автомеханики знают все об особенностях предстоящей работы. Например, торпеда от этой модели БМВ несколько шире, но при ее установки нет необходимости в проведении серьезных изменений.

К плюсам новой панели можно отнести:

большие параметры — длина капота увеличилась на 10 см,
высота машины увеличилась на 5 см,
прибавилось около 20 л. с. из них 5 л. с. на протяжении 2 дней приходится на новые колпаки на дисках.

Особое внимание следует уделять креплению. Для этого используются маленькие саморезы. К нюансам работы относится и установка кожуха рулевой колонки — его нужно будет подрезать

Некоторые автовладельцы ВАЗ 2107 подрезают саму торпеду, но подогнать под нужные размеры кожух намного проще. Сделать это нужно аккуратно

К нюансам работы относится и установка кожуха рулевой колонки — его нужно будет подрезать. Некоторые автовладельцы ВАЗ 2107 подрезают саму торпеду, но подогнать под нужные размеры кожух намного проще. Сделать это нужно аккуратно.

Радио + Ремонт & Сервис + Ремонт электронной техники + Схемотехника (подшивка) [1981-2005, Научно-технический журнал, DjVu, PDF]

Формат: DjVu, PDF (отсканированные страницы)Год выпуска: 1981-2005Жанр: Научно-технический журналИздательство: Журнал «Радио», Ремонт & Сервис XXI, Электронные компонентыЯзык: РусскийКоличество страниц: 50-100Описание: Радио Ежемесячный научно-технический журнал для радиолюбителей. Основные направления публикаций: аудио-видео техника; бытовая электроника; компьютеры; телекоммуникации. Ремонт & Сервис Ежемесячный журнал по ремонту и обслуживанию электронной техники. Доступно и понятно для профессионалов и любителей представлены принципиальные схемы, элементная база, измерительная тех …

Диагностический разъём

ЭБУ на «семёрке», как и на других авто, оснащено и диагностическим разъёмом. Сегодня все разъёмы производятся по единому стандарту OBD2. То есть «бортовик» можно проверить на предмет ошибок и неполадок при помощи обычного сканера с типовым шнуром.

Устройство для подключения сканера к ЭБУ на ВАЗ 2107 отличается компактными размерами

Для чего служит

Диагностический разъём OBD2 оснащён определённым количеством контактов, каждый из которых выполняет свою функцию. Подключив сканер к разъёму ЭБУ, можно с высокой точностью провести сразу несколько режимов диагностирования:

просмотреть и расшифровать коды ошибок;
изучить характеристику работы каждой системы;
почистить «ненужную» информацию в ЭБУ;
проанализировать работу датчиков авто;
подключиться к механизмам исполнения и выяснить их оставшийся ресурс;
просмотреть показатели систем и сохранённые данные о предыдущих ошибках.

Сканер, подключённый к диагностическому разъёму, моментально определяет все ошибки в работе ЭБУ и расшифровывает их водителю

Где находится

Диагностический разъём на ВАЗ 2107 располагается в максимально удобном для работы месте — под бардачком в салоне под панелью приборов. Таким образом, нет необходимости разбирать механизмы подкапотного пространства, чтобы подключить сканер к ЭБУ.

Открыв бардачок, можно увидеть с левой стороны диагностический разъём ЭБУ

Наиболее распространенные причины демонтажа

Неисправности мойки высокого давления, ремонт своими руками

Причин для снятия приборки на ВАЗ 2107 очень много, и некоторые из них можно назвать банальными, но ничего не поделать. Самая распространенная причина, когда нужно снять щиток приборов — перегорание лампы подсветки. Замена лампочек в приборной панели ВАЗ 2107 выполняется только при демонтаже устройства, и по другому эту процедуру выполнить попросту невозможно.

Приборную панель на ВАЗ 2107 необходимо также снимать по ряду следующих причин:

Неисправность стрелочных указателей.
Выход из строя подсветки приборки, а также отсутствие работоспособности стрелочных указателей.
Замена устройства на новое, например, если вместо заводской приборки устанавливается цифровая панель.
Тюнинг или модернизация устройства.

Как показывает практика, чаще всего необходимость демонтажа приборной панели возникает именно по причине перегорания лампочки подсветки. Если производится демонтаж устройства по этой причине, то рекомендуется сразу поменять обычные лампочки на светодиодные.

Рекомендуем: Замена задних тормозов на дисковые Ваз 2107

Необходимые инструменты

Перед началом проведения работ понадобится подготовить необходимый инструмент, чтобы в процессе не пришлось отвлекаться. Несмотря на то, что работа по снятию рассматриваемого устройства является достаточно трудоемкой, для ее реализации понадобится небольшой набор инструментов, включающий в себя:

Крестовую и шлицевую отвертку.
Изолента для обозначения фишек, отсоединяемых от приборки.
Рабочие перчатки для вывинчивания тросика спидометра.

Когда все инструменты подготовлены, остается убедиться в том, что имеются в наличии детали и элементы, которые планируется установить или заменить на демонтируемой приборке. После этого приступаем к выполнению основной части работы.

Инструкция по снятию приборной панели на ВАЗ 2107

Первоначально надо отметить, что процесс демонтажа приборки на автомобилях ВАЗ 2107 инжектор и карбюратор идентичный, поэтому ниже описанная инструкция уместна для семерок всех годов выпуска. Подготовившись к выполнению работ, можно приступать, соблюдая следующую последовательность:

Для начала нужно обесточить автомобиль, для чего снимается минусовая клемма с аккумулятора. Делать это нужно обязательно, так как работы будут проводиться в электрической части, и вероятность возникновения короткого замыкания достаточно высока.
Далее перемещаемся в салон, и воспользовавшись шлицевой отверткой, осуществляется демонтаж трех колпачков с рычагов, отвечающих за работу отопителя.
Используя шлицевую отвертку, осуществляется снятие пластиковой заглушки, на которой изображен знак обогрева. Эта заглушка находится справа, и под ней располагается крестообразный винт, который нужно выкрутить. (Под заглушкой находится 2 винта, но выкрутить нужно только один — верхний, которым и крепится правая часть приборки).
Рядом с кнопкой включения аварийной сигнализации, находится кнопка обнуления одометра, которая крепится при помощи пластиковой гайки. Гайку необходимо выкрутить, и демонтировать с располагающейся за ней шайбой. Кнопка утапливается внутрь панели.
Правая часть приборки на этом этапе ослаблена, и остается произвести несколько дополнительных манипуляций, чтобы демонтировать устройство полностью. Для этого вытаскиваем правую сторону устройства, тем самым освободив доступ к ее задней части. Здесь нужно отсоединить все фишки и провода, чтобы произвести демонтаж.
Первоначально отсоединяются фишки питания кнопки печки. При этом обязательно запоминать расположение проводов. Рекомендуется делать фото, чтобы не перепутать, когда будет выполняться сборка.
Далее нужно отсоединить трос спидометра. Он крепится специальной гайкой, выкрутить которую можно вручную.
Отсоединяются все фишки, подключенные к приборной панели. Перепутать места их расположения практически невозможно, так как они имеют разные крепления, и отличаются по размеру.
Демонтируется шланг подвода со штуцера экономайзера. Располагается этот трос с левой стороны устройства.
После того, как все фишки, троса и провода будут отсоединены от устройства, можно произвести его демонтаж.

Что понадобится для выполнения работ?

Шкурка наждачная (крупная и мелкая), шлифмашинка для выполнения крупных работ.

Краскопульт или компрессор. На худой конец, можно воспользоваться и пылесосом, оснащенным специальной насадкой. Нет, ну можно еще кисточкой пытаться раскрашивать. Но, скорее всего, так ровненько и ладно не получится. Могут появляться полосы и бугры, а вам это надо?Краскопульт или компрессор

То, чем вы будете обезжиривать поверхность, подготовленную под покраску. Иначе – покрытие, наведенное вновь, может с легкостью отслоиться через некоторое время. Обезжирить поверхность можно как и обыкновенным мыльным раствором, так и специальными средствами (например, уайт-спиритом или салфетками). Тут выбор за вами – по карману и по душе.

Цифровой спидометр в панель приборов ВАЗ-2107 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Давно мечтал заменить стандартный спидометр с приводом от гибкого троса на своих жигулях на цифровой (работающий от датчика скорости), но пересмотрев все форумы, воспользовавшись поиском Яндекс, Google и прочих поисковиков понял, что подобную статью не найти, тем более штатного цифрового именно для такой приборной панели не предусмотрено (инжектор главное установили, датчик скорости в коробку вкрутили, а вот дальше видимо сил не хватило…

Да, конечно, были радикальные статьи с полной заменой приборной панели, в том числе и от «Волги», «десятки» и т.д., но мне хотелось просто спидометр заменить, тем более что компоновка приборов меня вполне устраивала (что там говорить — классика).

И вот в один прекрасный момент у меня сломался (раскрутился) тросик сброса суточного пробега и я решился вместо починки на покупку вот этого чуда:

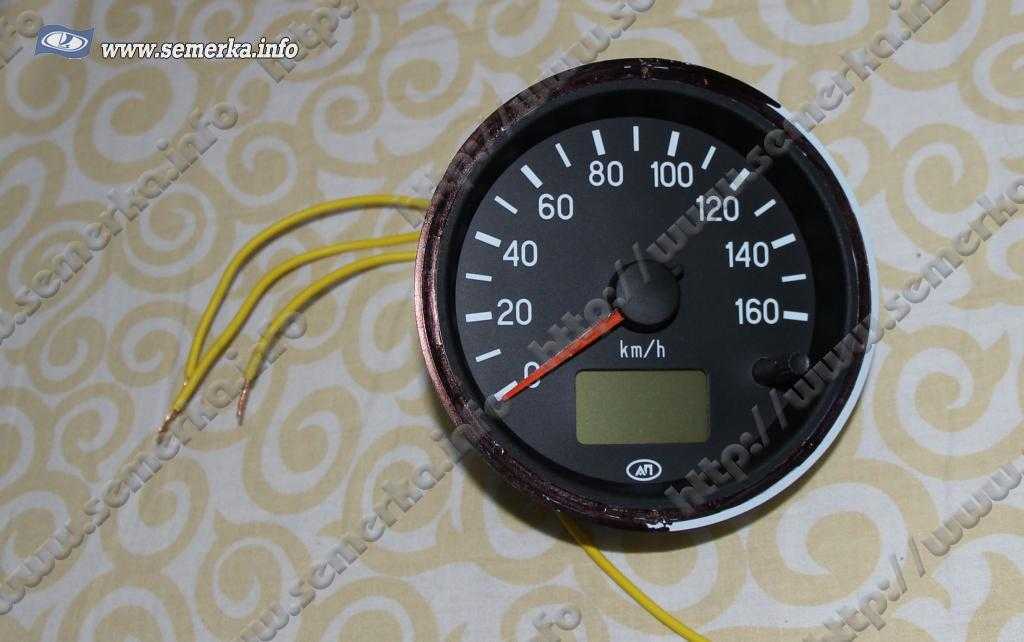

Впервые я его увидел на старых, добрых «буханках» тоже кстати инжекторных. Найти такой в магазине оказалось не то что не просто, а не реально, так что пришлось заказывать по интернету, благо там много всяких интернет магазинов автозапчастей. Его стоимость в районе 2300, но с доставкой + 200 р., обошелся он мне в 2500 – ДОРОГОВАТО!!! Ну да ладно.

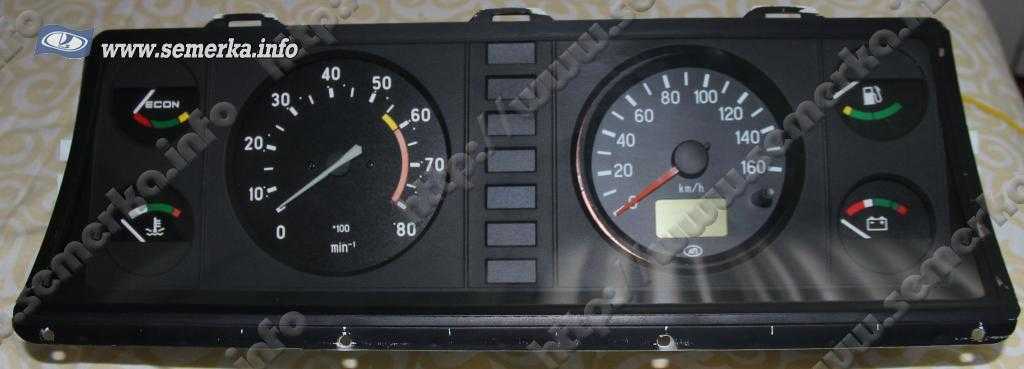

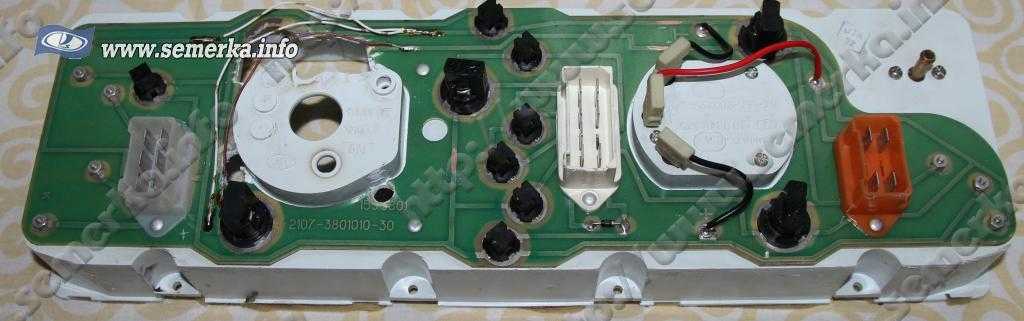

И так опишу подробно процесс установки. Все стандартно – снимем панель с машины и несем ее домой (сам процесс снятия можно прочитать в мурзилке).

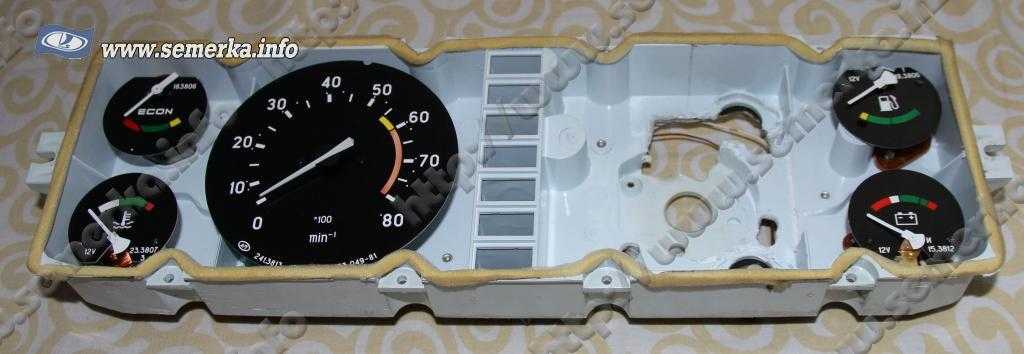

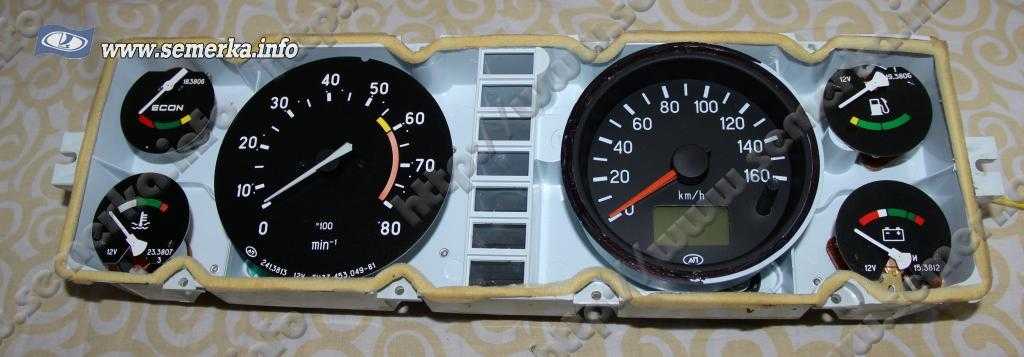

Далее снимаем металлический ободок и стеклышко с купленного прибора, а так же заднюю крышечку иначе он не войдет. Получаем следующее:

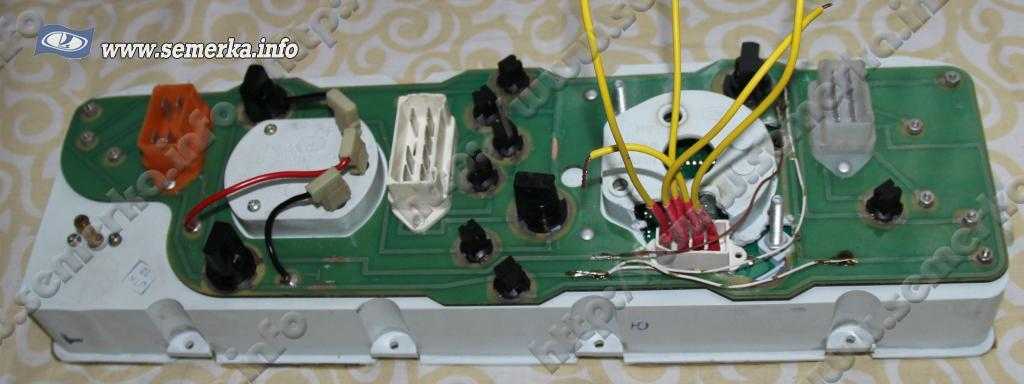

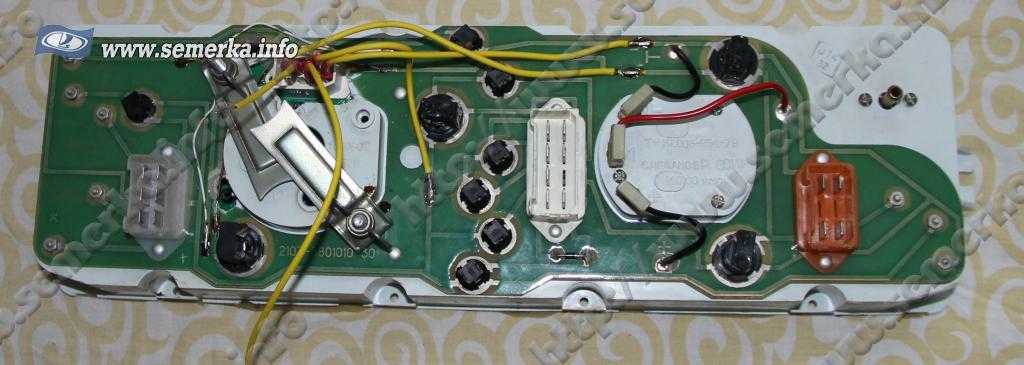

Да, забыл сказать, колодку заднего разъема найти не удалось, но это тоже не беда – магазин радиотоваров помог. Были приобретены узенькие клеммы, многожильный провод и термоусадка.

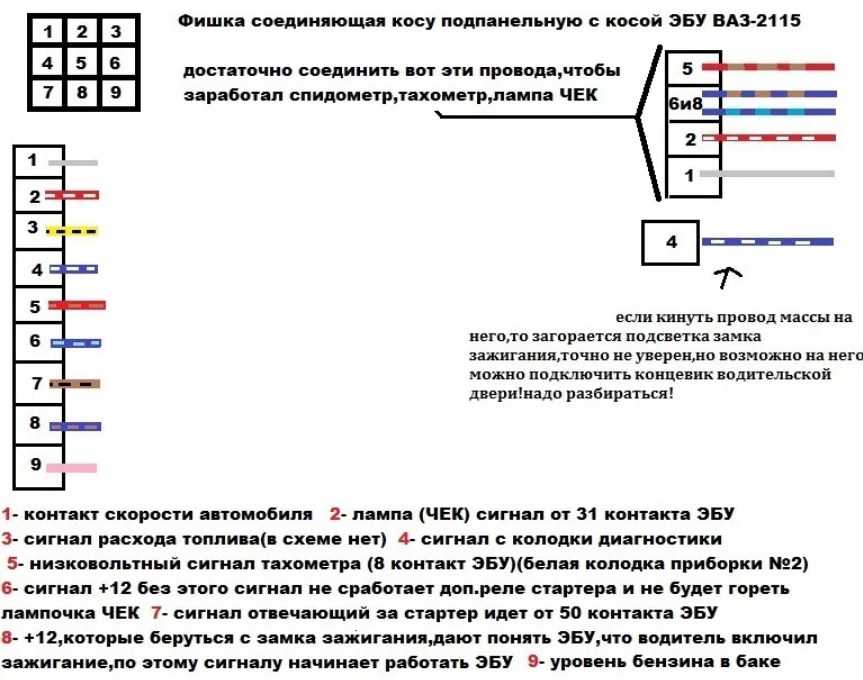

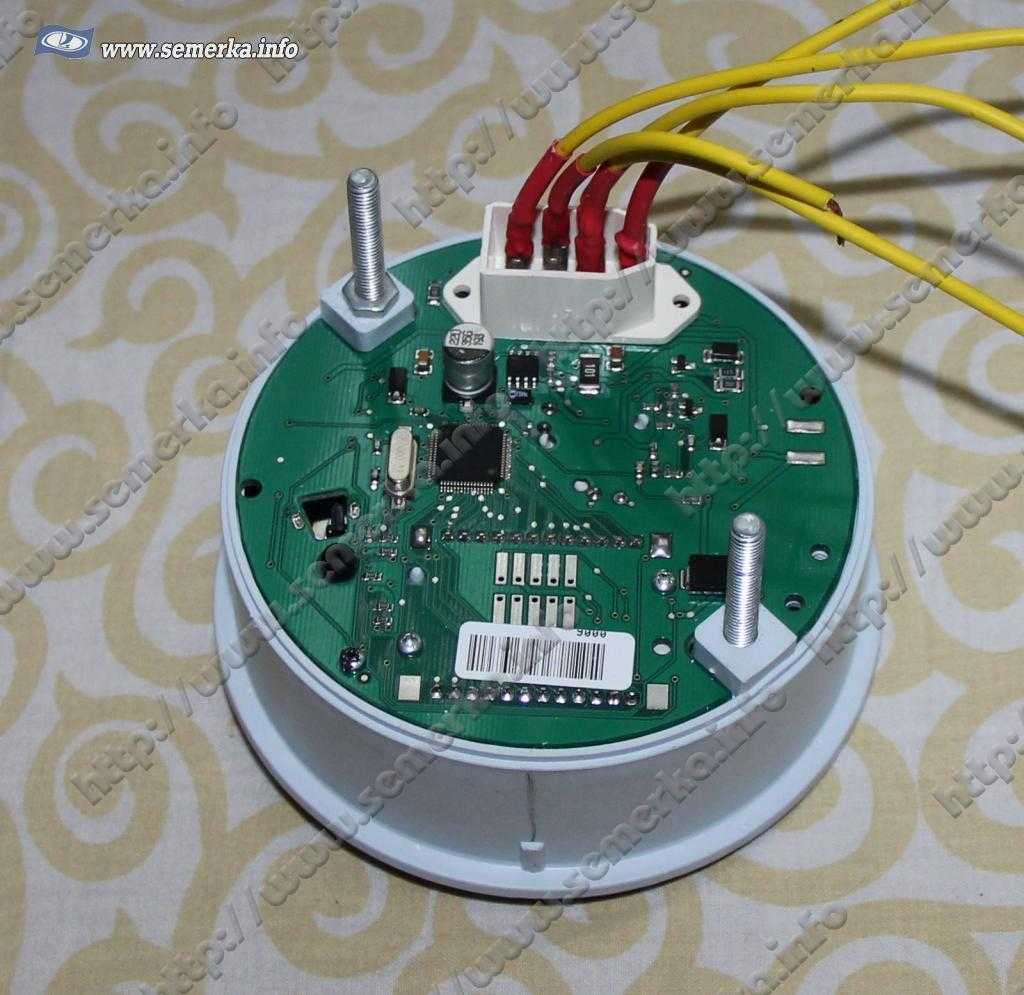

Следующим шагом стал поиск схемы (распиновки) и о чудо на одном из форумов она была найдена – вот.

Почему бы ее на сайте производителя не разместить (вопрос?)

И еще если в Вас «пятерочная» или «шестерочная» панель мне кажется он и так подойдет

Следующим шагом стал демонтаж заводского спидометра, безжалостное удаление всех перегородок и выпиливание отверстия под задний разъем (вид спереди):

Вид сзади:

А теперь о «косяках»: мешала верхняя лампа подсветки (была демонтирована) и курочек сброса суточного пробега, когда на него нажимал он упирался в плату – пришлось отверстие под него высверливать, так же были повреждены дорожки, но без этого не получится. Восстановил с помощью паяльника. Еще необходимо просверлить отверстие под второй болт (первый попал в то место, где раньше была лампа подсветки)

Дальше вставляем прибор внутрь панели:

Крепления оставил стандартные, просто выгнул их пассатижами:

Теперь осталось припаять провода самого спидометра к печатной плате(благо «+» и « — » подписаны на месте припоя тахометра) единственная проблема – дорожка подсветки, но методом поиска она оказалась чуть ниже « — » -на фото видно

Не припаянными остались два провода – это постоянный плюс от АКБ (чтобы суточный пробег не сбрасывался при выключении зажигания и провод, который необходимо пробросить до датчика, вкрученного в коробку передач (там 3 провода — подключаемся к среднему.)

Да, если у вас не инжектор – то на датчик придется подавать питание, там есть контакт выход 12 В на спидометре №7 (только «+», либо от АКБ пробросить пару проводов). Датчик 6-ти импульсный стандартный. Если его нет, то вкрутите его перед тросиком – ха–ха его мы же демонтируем (забыл).

Все вот фото готового изделия:

Еще из трудностей монтажа, спидометр вошел идеально, но упирался в выступ огромной лампы неисправность АКБ и влево поэтому не смешался (отчего оказался немножко смешенным относительно вертикальной оси вправо), пришлось подкрасить белую каёмку черным маркером.

У кого есть желание может попытаться как-нибудь ее подпилить – я не захотел заморачиваться.

И последнее, очень тоненьким сверлышком была просверлена дырочка под скрепку, которой в дальнейшем будет осуществляться сброс суточного пробега. Наращивать рычажок тоже не стал, да и не хотелось уродовать стеклышко и сам спидометр да и пыль будет попадать, а скрепку храню в пепельнице

Вроде все… Самый главный плюс – отсутствие троса (не жужжит в морозы), прекрасная ночная подсветка изнутри, стрелочка тоже светится!

С уважением Дмитрий Амельков.

Как подключить электронный спидометр на классику

В 2012 году АвтоВАЗом был завершен выпуск легковой машины ВАЗ 2107 как с инжекторной подачей топлива, так и с карбюраторным мотором. Две семерки отличались по сути лишь приводом.

В карбюраторных использовался механический способ измерения скорости, а в инжекторных уже применялся электронный привод. Попытаемся рассмотреть принципы работы двух способов замера скорости, наиболее частые причины поломок и пути их исправления.

Зачем и как поменять спидометр на ВАЗ 2107

Если электронный спидометр вышел из строя, то его необходимо заменить на новый. Такие приборы не восстанавливаются. Механические же замеры скорости порой можно отремонтировать, но только если имеются все запчасти и есть опытный мастер.

Во время ремонта или замены спидометра многие хотят восстановить или скрутить пробег. Корректировку механического спидометра можно произвести самостоятельно, с помощью электромоторчика, или других приспособлений. С электронным спидометром не все так просто, данную процедуру лучше доверить профессионалам, так как данные пробега записываются в память и чтобы их изменить, необходимы специальные инструменты, знания и программное обеспечение.

Принцип работы спидометра 2107

Механический привод заключен в передаче крутящего момента от МКПП на спидометр благодаря стальному тросу и червячным редукторам. Постоянная нагрузка на трос часто выводит его из рабочего состояния. Главными поломками считались обрыв троса и стирание его граней.

Убедиться в том, что неисправен гибкий вал устройства замера скорости можно лишь одним путем, выполнив такие действия:

вывешиваем заднее колесо, с применением домкрата или прочих подручных средств;
включаем любую переднюю передачу;
прокручиваем руками заднее вывешенное колесо и убеждаемся в работоспособности троса спидометра;

Если вращательные движения отсутствуют, то значит, трос спидометра неисправен, а если они есть, то неисправно само устройство замера скорости. В любом из этих случаев вам придется заменить нерабочее устройство на новое. Нерабочий спидометр можно попробовать починить самому или обратиться к мастерам специализированных автомобильных сервисов, в которых имеются все нужные для ремонта инструменты и оборудование. Лучше всего заменять тросик спидометра или привода на подъемнике автомобиля, нежели делать это в яме или на эстакаде. Теперь вопрос о том, как поменять трос спидометра на ваз 2107 не поставит вас в тупик.

Как поменять спидометр на ваз 2107

Работники автомобильного сервиса с легкостью справляются с такими задачами, как замена троса спидометра или самого спидометра. Многие владельцы автомобиля самостоятельно могут не справиться с данной задачей, особенно если они не знают единственно верный порядок действий, который заключается в таких этапах:

- устанавливаем автомобиль на эстакаду или яму;
- при помощи инструментов откручиваем крепления троса спидометра от коробки передач;
- откручиваем второй наконечник от спидометра;
- вытаскиваем, запоминая расположение (можно сделать фото);
- устанавливаем новый трос, выполняя все действия с конца к началу;

После осуществления замены троса следует проверить работоспособность, для этого можно проехать всего несколько метров.

Часто причиной неисправности может являться плохой привод, который установлен в МККП. Неисправность этого устройства можно проверить так: отсоединяется трос спидометра и делаются прокручивания за окончание троса по часовой стрелке. Во время этого необходимо наблюдать за показанием скорости на спидометре. Если стрелка начала двигаться, то это значит, что трос спидометра и сам спидометр исправны, а проблема в механическом приводе.

Если трос уже снят, то заменить привод очень просто. Берем гаечный ключ и откручиваем гайку, далее необходимо аккуратно вытащить привод из его гнезда, для этого можно поддеть его монтировкой. Шестеренки должны легко разъединиться, а установка нового привода делается точно так же в обратном порядке, главное, не забыть подключить трос спидометра.
