Самостоятельно меняем тормозной суппорт на ваз 2107

Признаки неисправностей

Общим проявлением неполадок в работе тормозов будет снижение эффективности торможения.

Это проявляется:

• уводом машины в сторону при торможении – неисправен один из суппортов;
• ростом усилия на педали при той же интенсивности замедления;
• подрагиванием педали в процессе торможения;
• увеличением свободного хода педали до момента начала ощутимого замедления;
• рывками машины до остановки;
• подклиниванием колодок, колесо не растормаживается и суппорт сильно нагревается;
• потёками тормозной жидкости;
• неравномерным износом колодок и дисков.

После снятия колеса и контрольного нажатия на педаль можно заметить недостаточно плавное перемещение колодок, поршни движутся рывками, могут даже издавать щёлкающие звуки или скрипы.

Это может быть спровоцировано, как коррозией поршней или цилиндров, так и нарушением геометрии направляющих.

Причинами почти всегда являются проникновение влаги, вымывание смазки, разрушение резиновых деталей и пренебрежение сроками замены тормозной жидкости.

Как вставить тормозной цилиндр в суппорт

После замены старых колодок на новые почти наверняка возникнет ситуация, когда суппорт обратно не будет становиться. Этому будет мешать выдвинутый тормозной цилиндр. Это происходит потому, что, когда колодки изнашиваются, у них становится тоньше материал, и чтобы торможение оставалось эффективным тормозная система компенсирует изменение расстояния от тормозных колодок до диска путем добавления тормозной жидкости из бачка тормозной системы. Соответственно тормозной цилиндр находится в выдвинутом состоянии и поэтому его необходимо задвинуть обратно.

На фото суппорт не устанавливается на место из-за выдвинутого поршня.

Это можно сделать несколькими способами. Например, использовать старую колодку, поставить ее на цилиндр и сильно надавить рукой. Если не хватает сил, то можно использовать рычаг из крепкой отвертки вставив ее в отверстие суппорта.

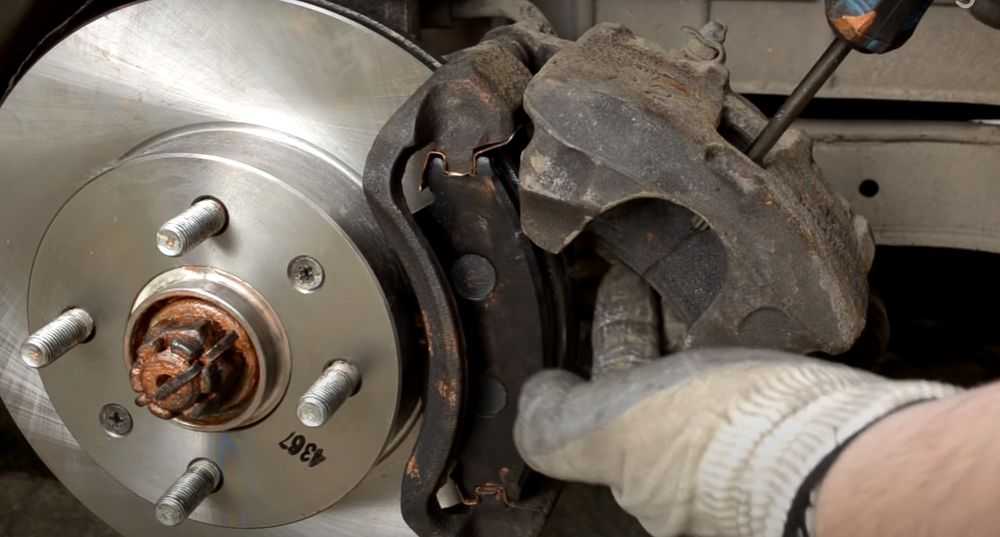

Используя отвертку как рычаг давим на поршень.

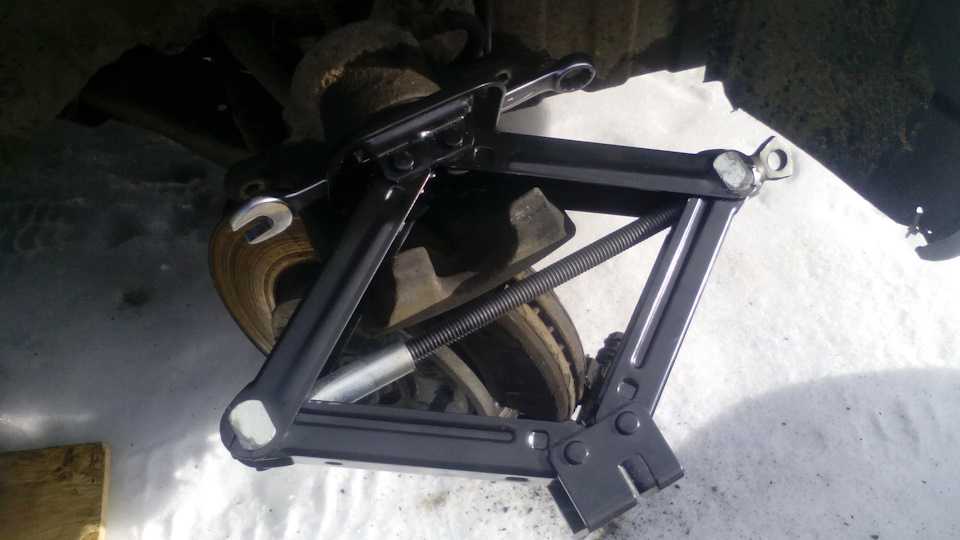

 Если же не получается задвинуть поршень, то можно использовать обычный автомобильный домкрат. Скручиваем домкрат почти полностью и устанавливаем его как на фото. Своей нижней площадкой он упирается в поршень, а нижними ребрами в суппорт. Затем раскручиваем домкрат и поршень легко заходит на свое место.

 Если же нет в наличие домкрата, то можно использовать болт, шайбы и гайки как на фото ниже.

После установки суппорта на место затягиваем болты на нем.

Теперь нажимаем несколько раз на педаль тормоза, чтобы колодки подвелись к дискам.

Как снять тормозной суппорт

Включите ручник (если вы не заменяете задний суппорт) и используйте два куска дерева, чтобы положить их под передние или задние колеса (сторона, с которой вы не будете работать). Это предотвращает движение машины, пока вы на ней работаете.
Ослабьте крепежные болты на одном или обоих передних или задних колесах. ПРИМЕЧАНИЕ. Если вы не знакомы с узлом суппорта, рекомендуется снять оба колеса, чтобы при установке нового можно было использовать другой узел в качестве ориентира.
Поднимите оба колеса, используя домкрат.
Разместите автомобиль на стойках домкрата и закончите снятие колес.
Поместите небольшой поддон под суппорт для сбора тормозной жидкости, которая может вытечь из шланга.
Отсоедините трос ручникаа, если вы работаете на заднем

Обратитесь к руководству по ремонту вашего автомобиля, если вам нужна помощь.
На некоторых автомобилях вам необходимо снять датчик износа колодок, обычно расположенный на одной из тормозных колодок
Осторожно снимите датчик (ВНИМАНИЕ, этот датчик хрупкий) с помощью плоскогубцев. При необходимости обратитесь к руководству по ремонту для вашего автомобиля марки и модели.
Найдите шланг, соединенный с суппортом (обычно на верхней, задней стороне).
Тщательно очистите конец шланга, болт и фитинг на суппорте, используйте тряпку и очиститель деталей, чтобы предотвратить загрязнение тормозной системы.
Используя гаечный ключ или храповик, удлинитель и шестигранную головку, ослабьте и плотно затяните шланг, чтобы предотвратить потерю жидкости
Избегайте использования обычного гаечного ключа для предотвращения закругления головки болта, крепящего шланг.
Затем ослабьте и снимите крепежные болты суппорта

Некоторые имеют крепежный болт на каждом нижнем конце, что позволяет полностью снять суппорт с монтажного кронштейна; другие модели используют болт на одном конце, который можно снять, чтобы повернуть суппорт вверх. В зависимости от модели вашего автомобиля вам понадобится набор бит, шестигранный ключ, или обычный ключ или гнездо и храповик, чтобы открутить болты или штифты крепления суппорта.
После того, как вы удалите крепежные болты, осторожно снимите суппорт с ротора или поверните его вверх. ПРИМЕЧАНИЕ.Некоторые крепежные болты имеют на конце ряд выступов. Для этого вам нужно сжать эти выступы с помощью пары плоскогубцев, одновременно поддев головку болта на другом конце, чтобы сдвинуть болт с суппорта.
Обратите внимание на положение любого крепежа суппорта, который может потребоваться удалить, чтобы установить его на сменный (зажимы, опора колодок, пружины, прокладки).
Некоторые колодки крепятся на самом суппорте; другие крепятся на кронштейн крепления. Если колодки установлены на самом суппорте, вам, возможно, придется отодвинуть наружную колодку с помощью отвертки. Внутренняя колодка может крепиться к поршню с помощью зажима, который крепится к задней пластине колодки, поэтому вам нужно осторожно снять прокладку с поршня суппорта.
Используйте проволочную подвеску, чтобы прикрепить суппорт к подходящему компоненту подвески, чтобы он не висел на шланге; в противном случае вы повредите шланг.

Замена тормозного цилиндра ВАЗ 2109

РТЦ на задней оси колес 2109 меняется по такому же принципу, что и на ВАЗ-классике, также снимается колесо и барабан, откручивается ключом на десять трубка и два крепления цилиндра. Часто так случается, что трубка и болты РТЦ на опорном диске закипают, чтобы их аккуратно снять, необходимо побрызгать соединения WD-40, и прежде чем откручивать, подождать минут 15-20. Гайка тормозной трубки будет легче откручиваться, если металл вокруг нее аккуратно обстучать молотком

При постукивании важно не сломать прокачной штуцер

Замена тормозного цилиндра 2109 – дело несложное, и многие водители такую работу могут выполнить самостоятельно.

Заменить или восстанавливать?

Если регулярно не обслуживать тормозные суппорта, то поршни могут заклинить в цилиндрах. В данном случае не поможет даже ремкомплект суппорта тормозного переднего, тем более что состоит он из пыльника и манжеты. В данном случае необходимо ремонтировать и восстанавливать поверхность цилиндров.

Способ решения данной проблемы зависит от конструкции суппорта, модели автомобиля, а также от самого состояния механизмов. Например, придется купить новый поршень или в самом худшем случае приобретать новый или подержанный суппорт. Это весьма дорогое удовольствие – суппорт тормозной передний правый, и соответственно левый для ВАЗ-2108 обойдется в 2 500 рублей за каждый.

Основные причины неисправности

Суппорт ВАЗ 2110 конструктивно является элементом, удерживающим тормозные колодки и отвечающим за степень их давления на тормозные диски. Он отвечает также за равномерный износ  тормозных колодок и гарантирует водителю надежное торможение в экстремальной ситуации

Тем самым, важность суппорта в работе авто сложно переоценить

Если у вас к этому времени созрел вполне резонный вопрос, а что вообще может случиться с суппортом на ВАЗ 2110(2112), мы с удовольствием вам ответим. Основной причиной неисправностей является «закисление» подвижных элементов, покрытие их оксидной пленкой, засорение вследствие разрушения защитных пыльников либо использования неправильной смазки, а именно:

• закисление основного поршневого механизма;
• закисление направляющих.

Поршневой механизм и направляющие суппорта ВАЗ 2110

Явным признаком проблем, которые может вызвать на автомобилях ВАЗ суппорт, можно считать неравномерный износ тормозных колодок и увеличенный тормозной путь. В данном случае колодки ВАЗ необходимо в обязательном порядке поменять, а сам механизм суппорта подвергнуть комплексной диагностики:

• проверить состояние поршня, степень его свободы, наличия влаги, окисла металла, оксидных образований и наростов, состояние защитных пыльников;
• аналогично проверить состояние направляющих, убедиться, что на поверхности нет нехарактерных задиров, истираний и деформаций стержня.

Нельзя также забывать о регулярной замене тормозной жидкости в системе. Делать это следует примерно каждые 40 тысяч км. пробега ВАЗ-2110.

Поскольку тормозная жидкость является гидроскопичной, она легко впитывает влагу, окисляя тем самым поршневой механизм и выводя его из строя. Ход поршня затрудняется и имеет место неравномерный износ тормозных колодок и клин колеса.

Демонтаж суппорта на ВАЗ-2110 своими руками

Весьма простая конструкция изделия и тривиальность процесса его демонтажа позволяет производить ремонт и обслуживание даже начинающему автомобилисту. Если вы будете внимательно следовать нижеизложенным рекомендациям — у вас едва ли возникнут трудности на любом из этапов процесса. Вы сэкономите приличные деньги, затраченные на поездку в СТО, и немалое количество времени, ведь сроки обслуживания соизмеримы со временем, необходимым для поездки в мастерскую.

Демонтаж ВАЗ суппорта

Последовательность демонтажа изделия следующая:

1. Первым делом стоит приподнять машину домкратом и снять колесо. Для подстраховки далее его можно положить под днище авто в случае выхода из строя домкрата;

1. На ВАЗ 2112 суппорт крепится к кронштейну при помощи двух болтов М17, которые вам следует открутить. Чтобы сорвать болты, возможно, понадобится проникающая смазка;

1. Если необходимо заменить суппорт ВАЗ либо провести комплексный его ремонт — откручиваете изделие от тормозного шланга. Наконечник шланга закупориваете и можно приступить к дальнейшей разборке изделия.

Замена тормозного цилиндра 2107

Если операция по замене на ВАЗ-классике производится не на автоподъемнике, удобнее делать работу последовательно – сначала на одной, затем на другой стороне заднего колеса. Для выполнения работ транспортное средство необходимо поставить на ровную площадку, далее поступаем следующим образом:

• глушим мотор, ставим авто на скорость, под передние колеса подкладываем упоры. Не забываем до конца ослабить ручник;
• ослабляем колесные гайки заднего колеса, домкратим машину и снимаем колесо;
• чтобы авто никуда не уехал, желательно поставить «козелок» рядом с домкратом;
• снимаем тормозной барабан – комбинированным ключом на 12 откручиваем две направляющих;
• барабан обычно сходит туго, поэтому его следует обстучать сзади молотком через деревяшку. Бить железным молотком по детали нельзя, барабан можно расколоть;
• откручиваем сзади цилиндра тормозную трубку, также 2 болта на десять крепления самого РТЦ;

вытягиваем цилиндрик, освобождая его от колодок;

ставим подготовленную на замену деталь (важно попасть колодками в прорези на поршнях РТЦ, крепим все снятые детали по своим местам;

После произведенной работы необходимо долить в бачок системы ТЖ и прокачать тормоза.

Замена направляющих тормозного суппорта ВАЗ 2110, 2111, 2112

В последние время, при торможении стал появился какой-то скрежет. Осмотр тормозной системы показал, что диски и колодки в хорошем состоянии.

Одной из причин скрежета и дребезжания суппортов могут являться изношенные направляющие. Так же изношенные направляющие, могут приводить к неравномерному износу колодок, (когда одна из колодок изнашивается быстрее другой). Именно такой износ и был на старых колодках при прошлой их замене.

Осмотр направляющих показал, что они не заклинены, но смазка закоксовалась и загустела, а также имеется заметный люфт.

Были приобретены 4 направляющих вместе с пыльниками, цена 40р за штуку. А так же специальная смазка для тормозных систем BOSCH SUPEFIT (5000000151) за 50р. Одного пакетика как раз хватит на четыре направляющих.

Важно знать, что не любая высоко температурная смазка сгодится для направляющих суппорта. Не следует использовать керамическую смазку, а также смазку на основе меди. Эти смазки коксуются и приводят к заклиниванию направляющих

А также могут быть агрессивны к пыльникам. Как оказалось позже, смазка BOSCH не подходит для направляющих, температурный диапазон всего -25°C +130°C, что естественно маловато для этого узла. Хотя производитель утверждает, что эта смазка универсальная и точно подходит для направляющих. Подтверждающую информацию нашел в официальной брошюре, о применении смазки

Эти смазки коксуются и приводят к заклиниванию направляющих. А также могут быть агрессивны к пыльникам. Как оказалось позже, смазка BOSCH не подходит для направляющих, температурный диапазон всего -25°C +130°C, что естественно маловато для этого узла. Хотя производитель утверждает, что эта смазка универсальная и точно подходит для направляющих. Подтверждающую информацию нашел в официальной брошюре, о применении смазки.

Пока поездим на ней, а там будет видно.

Перед заменой направляющих следует удалить старую смазку и тщательно отмыть скобу. Для удаления старой смазки я использовал 646 растворитель.

Недостаток его в том, что он агрессивен для резины, из которой сделаны пыльники, поэтому после растворителя, я промыл скобы обезжиривателем. Новую смазку следует наносить тонким слоем.

Пыльники на новых направляющих оказались полным дерьмом, несколько порвались сразу, пришлось поставить старые, которые оказались в хорошем состоянии. Кстати, при сборке следует сначала одевать пыльник на скобу, а затем на направляющую. Так значительно проще и меньше шансов порвать пыльник.

После замены направляющих скрежет при торможении больше не беспокоит.

https://www.drive2.ru/l/5112419/

следующая статья:

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

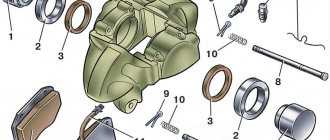

Устройство данного элемента тормозов

Существует два вида дисковых суппортов – передний и задний, их устройство способ ремонта слегка разнятся, но их основные элементы одинаковы:

1. Корпус, в котором крепится поршень (цилиндр).
2. Перепускной клапан.
3. Уплотнительное кольцо.
4. Поршень (цилиндр).
5. Пыльник цилиндра.
6. Стопорное кольцо.
7. Корпус.
8. Прижимная планка.
9. Колодки.
10. Пыльник направляющей.
11. Направляющие.
12. 14. Болт крепления.
13. Тормозной шланг.

Отличие заднего дискового суппорта заключается в наличии стояночного тормоза.

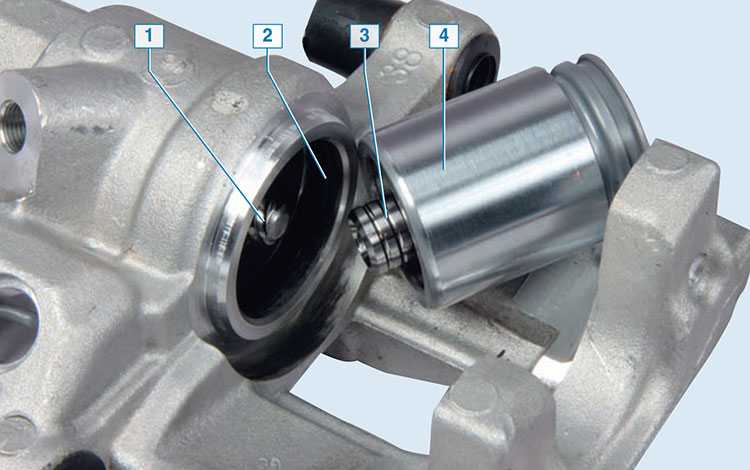

Поэтому в поршне (4) имеется специальная резьба, по которой он накручивается на шток (1) стояночного тормоза. Благодаря этому он может работать под воздействием двух приводов – механического (стояночного) и гидравлического.

Признаки неисправностей суппорта

О поломке составляющих суппорта и приближающемся их ремонте можно понять по некоторым признакам, которые возникают при торможении:

• Машину тянет и уводит в сторону от прямого движения при торможении.
• Чувствуется, что при торможении приходится прилагать большее усилие на педаль или, наоборот, меньшее.
• Тормоза гремят или стучат при езде по неровностям или при остановке.
• Подклинивают тормоза о чем расскажут возможные заносы.
• Появление подтеков тормозной жидкости на колесе.
• Отдача в педаль, выраженная в сильной пульсации при нажатии на тормоз.

При появлении данных признаков не стоит откладывать ремонт неисправных элементов суппорта. Нужно сперва разобраться, почему это произошло, и произвести ремонт незамедлительно.

Как найти и заменить тормозной суппорт

Суппорт это механическое устройство автомобиля, расположенное на ступице колеса и осуществляющее прижатие тормозных колодок машины к тормозному диску при нажатии водителем на педаль тормоза. В автомобиле их часто называют тормозные суппорта. Суппорта могут быть как передние так и задние.

На довольно новых моделях транспортных средств, прежде чем приступить к ремонту, ознакомьтесь с руководством по эксплуатации вашего автомобиля.

При использовании систем ABS соблюдайте меры предосторожности, чтобы предотвратить попадание воздуха в тормозную систему. Для очистки некоторых из этих систем требуется специальное оборудование, и ваш дилер или магазин может быть единственным вариантом для этой процедуры

Устройство данного элемента тормозов

Существует два вида дисковых суппортов – передний и задний, их устройство способ ремонта слегка разнятся, но их основные элементы одинаковы:

1. Корпус, в котором крепится поршень (цилиндр).
2. Перепускной клапан.
3. Уплотнительное кольцо.
4. Поршень (цилиндр).
5. Пыльник цилиндра.
6. Стопорное кольцо.
7. Корпус.
8. Прижимная планка.
9. Колодки.
10. Пыльник направляющей.
11. Направляющие.
12. 14. Болт крепления.
13. Тормозной шланг.

Отличие заднего дискового суппорта заключается в наличии стояночного тормоза.

Поэтому в поршне (4) имеется специальная резьба, по которой он накручивается на шток (1) стояночного тормоза. Благодаря этому он может работать под воздействием двух приводов – механического (стояночного) и гидравлического.

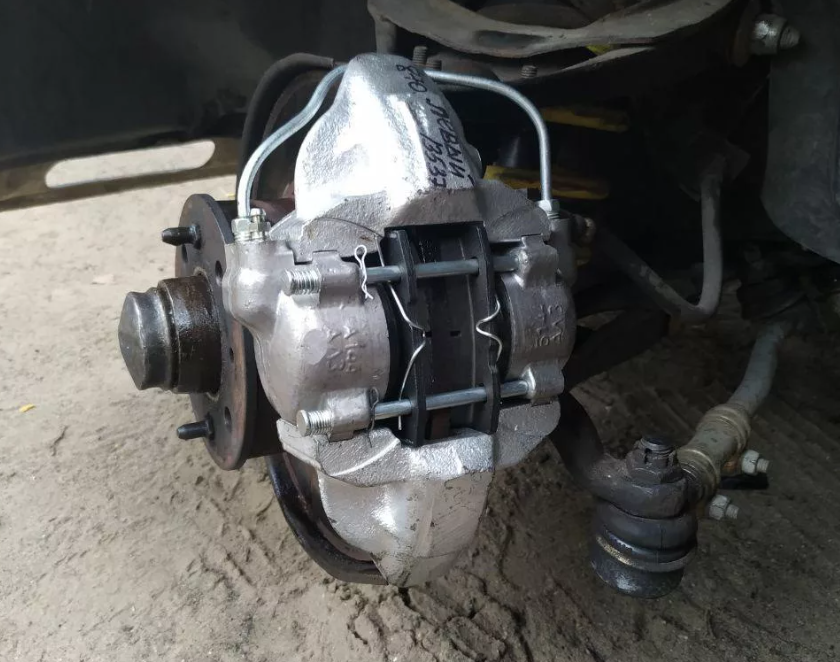

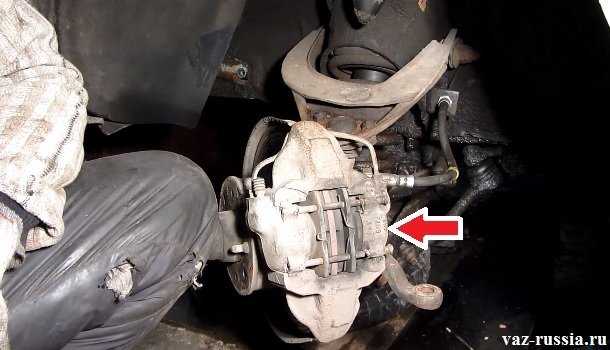

Где находится передний суппорт ВАЗ 2107

Доступ к тормозным суппортам открывается после демонтажа передних колес автомобиля.

• отвертка или бородок;
• ключи на 17 , 14 и 10;
• пассатижи;
• отрезок резиновой трубки или болт с диаметром, подходящим по внутренний диаметр наконечника тормозного шланга;
• маркер.

Для проведения работ необходимо поднять автомобиль на подъемнике или использовать домкрат. Последний вариант несколько более утомительный, но идеально подходит для домашних условий.

Для снятия суппорта необходимо выполнить:

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна. Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли

Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами

Поврежденный или деформированный тормозной суппорт ВАЗ 2107 нуждается в замене. Ремонт суппорта заключается в замене неисправных тормозных рабочих цилиндров. В некоторых случаях вместо замены цилиндров допускается их ремонт.

• зажать суппорт в тиски;
• открутить ключом на 10 штуцеры соединительной трубки;

Как минимизировать потерю тормозной жидкости

1. Откройте капот и используйте тряпку, чтобы тщательно очистить главный тормозной цилиндр. Главный цилиндр крепится к усилителю — барабаноподобному компоненту, установленному со стороны водителя и называется он вакуумный усилитель тормоза.
2. Открутите крышку бачка главного цилиндра и положите кусок чистого пластикового эластичного листа поверх отверстия, я обычно ложу просто плотный пакет и хорошо притягиваю его крышкой, для того чтоб в бачке был вакуум и при снятии тормозного шланга жидкость не текла на пол.
3. Затем установите крышку на верхнюю часть пластикового листа и затяните крышку. Это создаст вакуум и поможет предотвратить значительную потерю жидкости при отсоединении тормозной магистрали.

Замена тормозного диска

Если тормозные диски имеет глубокую канавку на своей рабочей поверхности значит их необходимо менять. Также если при торможении автомобиля чувствуется биение и рывки, то значит диски повело и их то тоже нужно менять.

Диски в основном теряют свою плоскую геометрию, когда они сильно нагреты от торможения и затем происходит их резкое охлаждение при заезде автомобиля в лужу. Этот дефект, конечно, можно устранить путем их проточки на токарном станке, но так как при этом уменьшиться толщина деталей, то следующая потеря их геометрии это только вопрос времени. В общем их лучше заменить на новые.

Так как выше по тексту есть информация как снять суппорт и обслужить его, то, чтобы не дублировать информацию, замена тормозного диска будет описана с этапа снятия скобы.

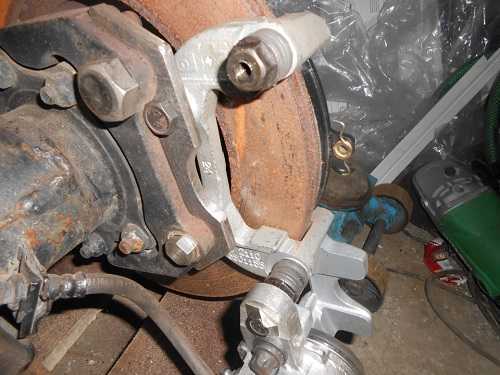

Чтобы снять тормозной диск, необходимо сначала снять скобу, на которой устанавливаются колодки. Она в основном крепится на двух болтах с внутренний стороны, со стороны двигателя. Ее удобно откручивать если выкрутить руль до предела в право или влево.

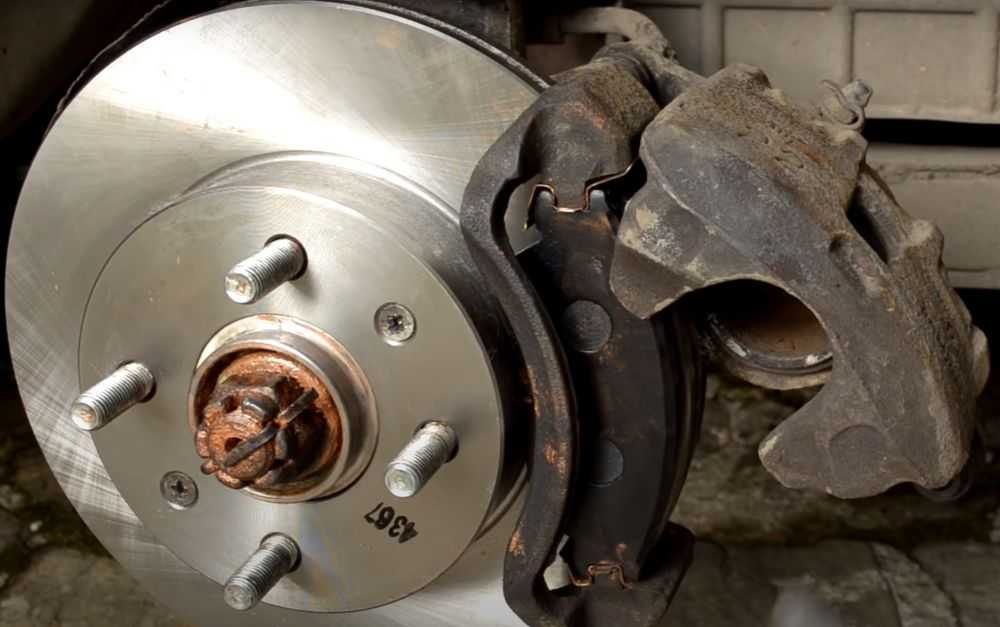

На фото тормозной диск и скоба.

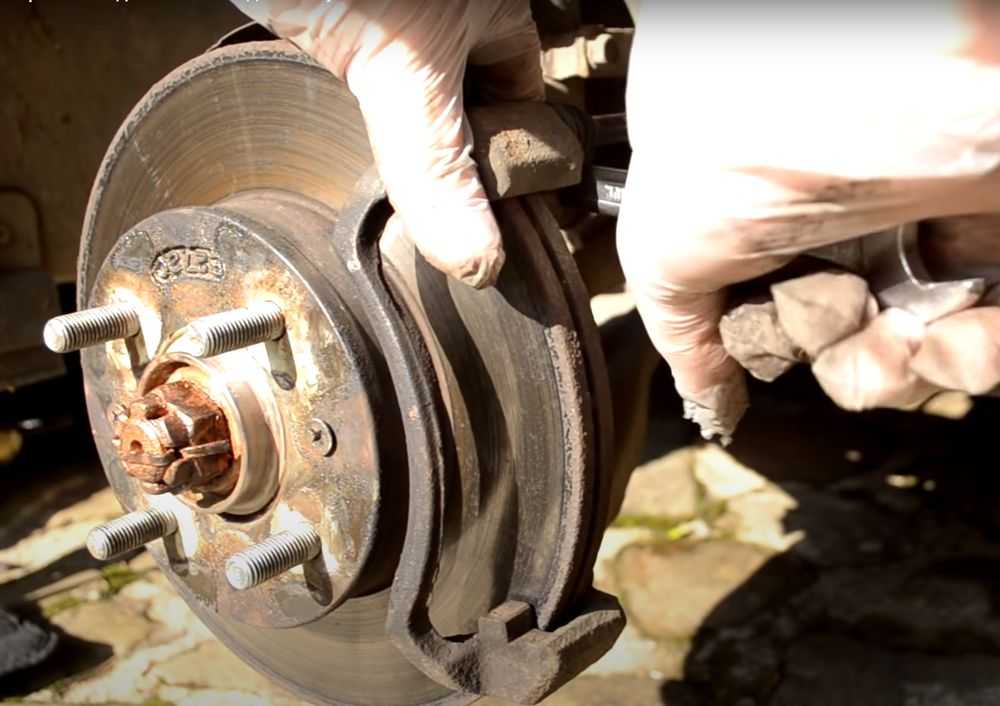

Откручиваем скобу.

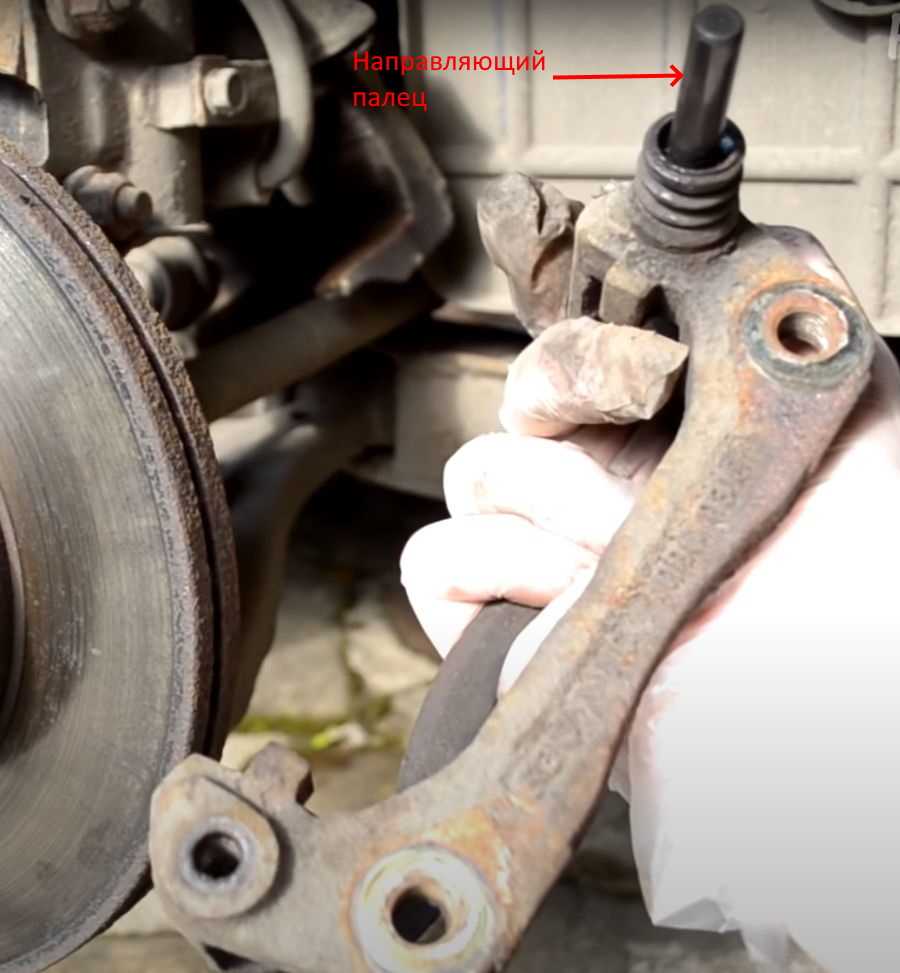

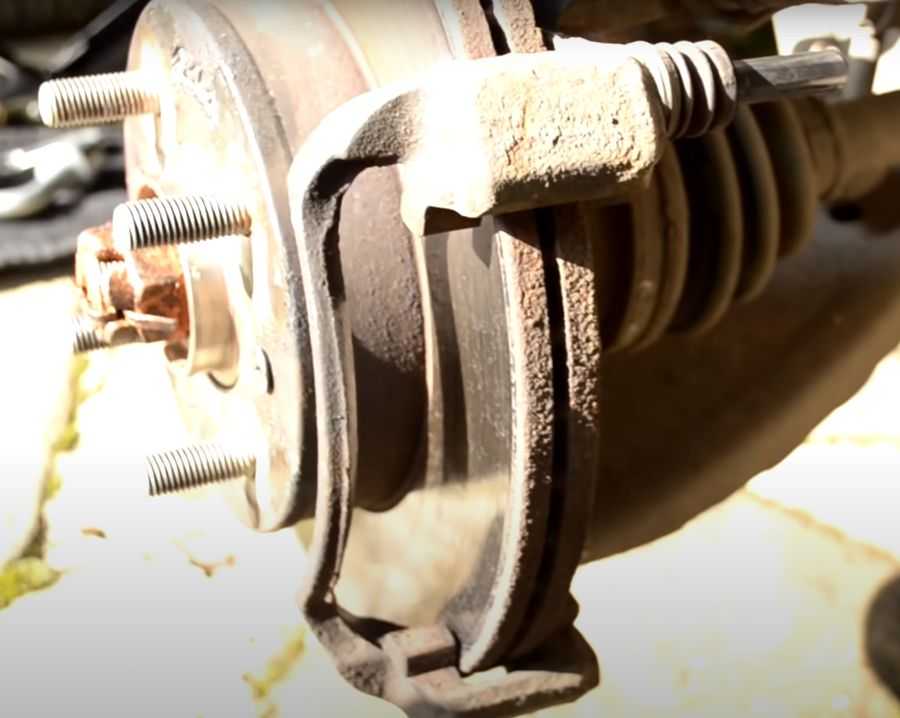

Снятая скоба.

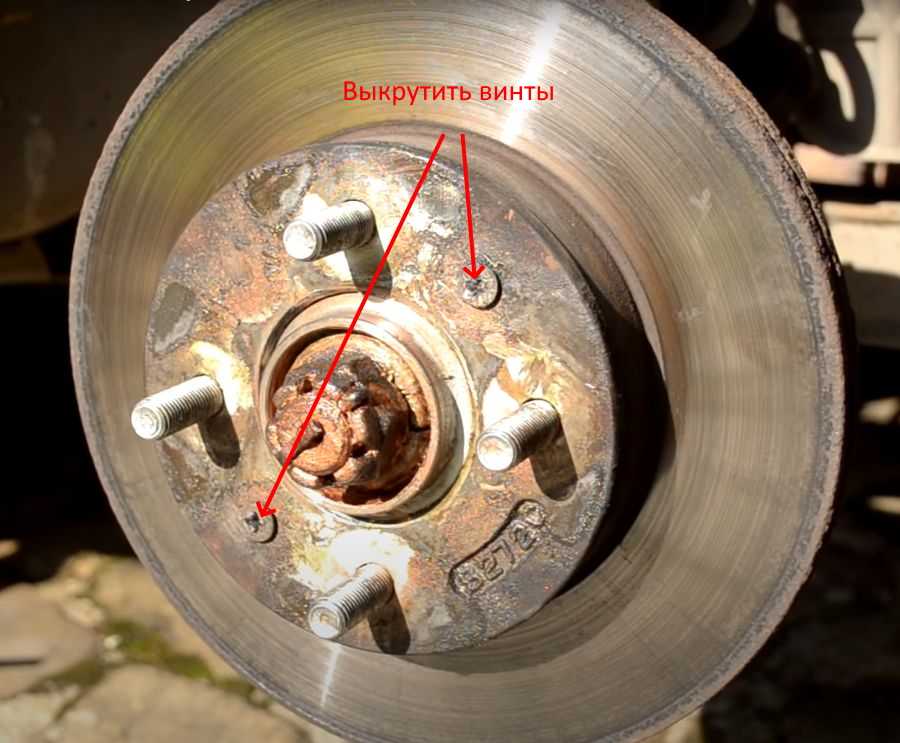

Чтобы снять тормозной диск нужно отвернуть два винта. Если они были сильно затянуты и прикипели, то их шлицы могут срываться при откручивании, поэтому перед их откручиванием рекомендуется нанести по ним удары с помощью отвертки. Ставите отвертку и бьете по ней молотком. После такой операции винты, как правило легко откручиваются, но следует сказать, что отвертка должна быть специальная предназначенная для таких ударов, внутри такой отвёртки должен находиться стальной сердечник.

Если тормозной диск прикипел к ступице и не снимается, то стучим не слишком сильно по нем молотком, диск должен отойти. Кстати, чтобы диск не прокручивался, можно включить первую передачу, таким образом коробка заблокирует колесо.

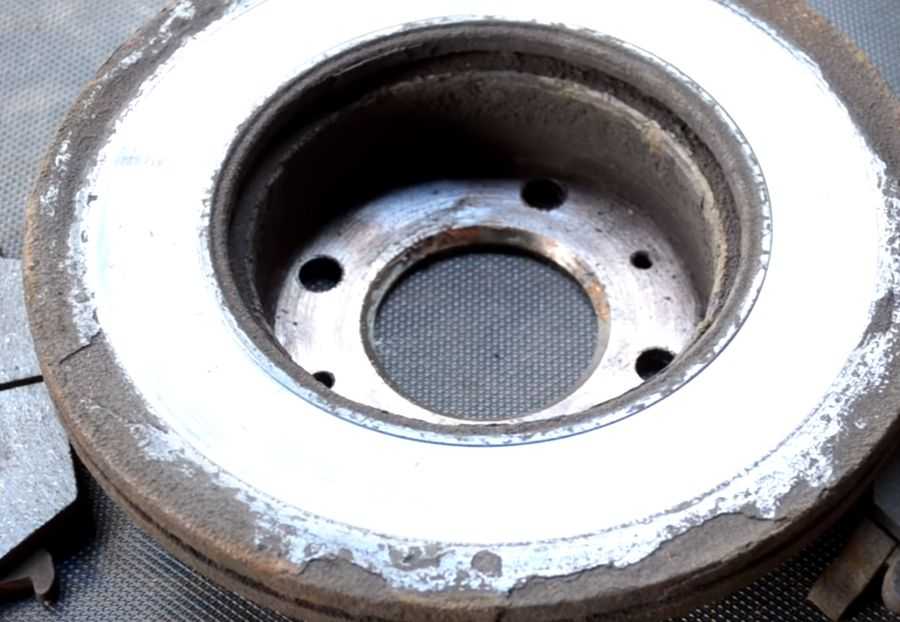

Пример изношенного тормозного диска. Такой дефект получился из-за заклинившего суппорта. Видно, что диск работал не всей своей поверхностью.

Сборка, по сути, это обратный процесс. Ставим на свое место новые тормозные диски и прижимаем их двумя винтами. Не следует затягивать винты слишком сильно. Их задача только слегка зафиксировать диск на месте.  Само колесо подожмет диск к ступице, когда будет установлено на место. Эти винты, даже слабо закрученные никуда не денутся, так как сверху их подожмет колесо.

Новые тормозные диски практически всегда покрыты тонким слоем консервационной смазки, поэтому обязательно стираем ее ветошью.

Устанавливаем скобу на место и затягиваем ее крепёжные болты. Их нужно затянуть хорошо, так как, по сути, именно эти болты несут всю нагрузку при торможении, и их откручивание может привести к очень плохим последствиям.

Далее ставим колодки по методике, описанной выше.

Как снять суппорт ВАЗ 2108, 2109, 21099

Суппорт (тормозной механизм переднего колеса) придется снимать при замене его тормозного цилиндра, замене поврежденных деталей, замене подшипника ступицы переднего колеса, покраске. Рассмотрим два способа снять суппорт: «быстрый» и «медленный».

— Вывешиваем и снимаем переднее колесо автомобиля

— Очищаем от загрязнения тормозной механизм переднего колеса

Снимаем суппорт (тормозной механизм переднего колеса) ВАЗ 2108, 2109, 21099

«Быстрый» способ снятия суппорта

В случае если планируется отсоединение тормозного шланга от суппорта, перед снятием рожковым ключом на «14» (в некоторых случаях на «15») ослабляем затяжку наконечника шланга на тормозном цилиндре. Подставляем под суппорт емкость для сбора тормозной жидкости.

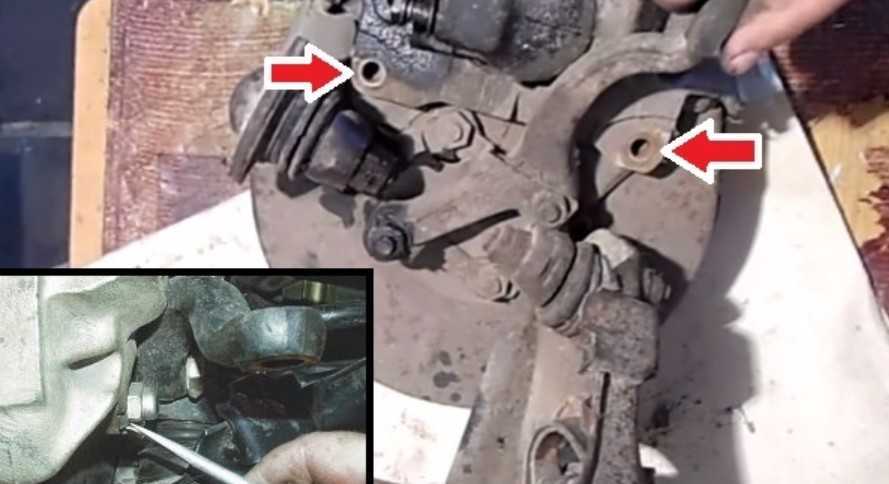

— Торцовым ключом на «17» отворачиваем два болта крепления суппорта к поворотному кулаку

Отворачиваем два болта крепления суппорта к поворотному кулаку К нижнему болту лучше доступ снизу, к верхнему сверху.

Суппорт ВАЗ 2108, 2109, 21099 снят

«Медленный» способ снятия суппорта

— Отсоединяем плавающую скобу суппорта

Отверткой отгибаем края стопорных пластин болтов направляющих пальцев. Придерживая рожковым ключом на «17» направляющий палец, ключом на «13» отворачиваем нижний болт. Поднимаем вверх плавающую скобу поддев ее отверткой. Извлекаем тормозные колодки. Опускаем скобу. Аналогично нижнему, отворачиваем верхний болт и снимаем скобу вместе с тормозным цилиндром. Извлекаем направляющие пальцы из отверстий в неподвижной скобе.

Отворачиваем болты крепления направляющих пальцев

— Отсоединяем тормозной шланг

Тормозной шланг придется отсоединять при полном снятии суппорта. В другом случае, например, замены подшипника ступицы, тормозной шланг не отсоединяется, а снятый суппорт отводится в сторону и подвешивается на проволоке. Наконечник шланга отворачивается рожковым ключом на «14». Можно придерживать ключом наконечник, а вращать тормозной цилиндр до полного выворачивания из него наконечника шланга. Под ним имеется медное уплотнительное кольцо. Тормозной шланг перегибаем и фиксируем проволокой, что бы не вытекла тормозная жидкость.

— Отсоединяем неподвижную скобу суппорта

Торцовым ключом на «17» отворачиваем два болта крепления неподвижной скобы к поворотному кулаку. Снимаем неподвижную скобу.

Отворачиваем два болта крепления неподвижной направляющей колодок суппорта к поворотному кулаку

— Отсоединяем тормозной (колесный) цилиндр

Без необходимости тормозной цилиндр лучше не снимать. Зажимаем плавающую скобу суппорта в тиски и гранником на «10» отворачиваем два винта крепления тормозного цилиндра и отделяем его от скобы.

Все, суппорт ВАЗ 2108, 2109, 21099 полностью снят и разобран.

Собираем и устанавливаем суппорт в обратном порядке. Моменты затяжки болтов крепления неподвижной скобы – 29-36 Н.м, болтов направляющих пальцев – 31-38 Н.м, винтов крепления тормозного цилиндра – 115-150 Н.м.

Если отсоединялся при снятии суппорта тормозной шланг, то после сборки и установки необходимо удалить воздух из тормозной системы («прокачать» тормоза).

Примечания и дополнения

— Тормозной механизм переднего колеса (суппорт) на автомобилях ВАЗ 2108, 2109, 21099 состоит из неподвижной скобы (направляющей тормозных колодок), прикрепленной на поворотном кулаке двумя болтами под ключ на «17» и плавающей скобы, состоящей из скрепленных между собой двумя винтами под гранник на «10» тормозного цилиндра и собственно суппорта. Тормозной цилиндр крепится двумя болтами под ключ на «13» к направляющим пальцам (ключ на «17»), установленным в неподвижной скобе. К тормозному цилиндру подведен тормозной шланг.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Советы автомобилистам

Есть несколько правил, выполнение которых поможет продлить жизнь суппортам до заявленных производителем 150-200 тысяч километров.

1. Не экономьте на тормозной жидкости. Интервал ее замены – каждые 2 года, и не нужно думать, что «и так сойдет». Не сойдет. В жидкости накапливается осадок, который постепенно убивает и главный тормозной цилиндр, и поршни суппортов.
2. При замене колодок осмотрите суппорта (или пусть это сделают мастера в сервисе). В идеале, нужно обслужить и сам суппорт: заменить смазку, проверить состояние резиновых деталей, осмотреть поршни. Тогда первые признаки проблем можно застать в самом начале и не допустить ухудшения ситуации.
3. Любой звук со стороны тормозов – сигнал о проблеме. Появления скрипа может быть вызвано естественным износом колодки, а может быть симптомом ее перекоса. В любом случае, на писк, визг, стук нужно сразу реагировать.
4. Любая проблема с торможением – прямая путевка на СТО. Лучше заплатить за диагностику и ремонт, чем за чужой бампер.

Виды, устройство и принцип работы

Конструктивно суппорт состоит из корпуса, поршней со штуцерами, скобы для фиксации колодок, направляющих, а также пыльников, уплотнительных и крепежных колец поршней.

Принцип работы достаточно простой.

1. Поршни подключаются к гидравлике тормозной системы. Когда водитель нажимает на педаль тормоза, тормозной цилиндр создает давление в гидравлической системе, жидкость давит на поршни (рабочие цилиндры) суппорта и толкает их вперед.
2. Выдвигаясь под действием давления, поршень толкает и тормозную колодку (в зависимости от конструкции суппорта, только внутреннюю или обе сразу, об этом чуть дальше).
3. Колодки прижимаются к тормозному диску, причем сила и скорость сжатия зависят от того, как водитель давит на педаль. Под действием силы трения колесо тормозит.
4. Как только нажим на педаль тормоза прекращается, давление в гидросистеме падает и поршни отходят назад и отводят колодки от диска.

Это общий принцип работы тормозного суппорта. Но было бы странно, если за долгие годы инженеры не придумали несколько разновидностей этой несложной конструкции. Сегодня можно встретить два основных типа суппортов: плавающие и фиксированные.

1. Плавающая конструкция — это более старый тип, который до сих пор используется в бюджетных автомобилях. Основная его особенность в том, что поршни находятся только на внутренней стороне суппорта и, соответственно, они управляют только внутренней тормозной колодкой. При торможении поршень выдвигается, колодка прижимается к диску, и одновременно приходит в движение направляющая скоба – она движется в обратную сторону и прижимает наружную колодку.

Устройство суппорта с плавающей конструкцией

» data-medium-file=»https://i0.wp.com/vaznetaz.ru/wp-content/uploads/2019/10/суппорт-устройство-плавающей-конструкции.jpg?fit=300%2C188&ssl=1″ data-large-file=»https://i0.wp.com/vaznetaz.ru/wp-content/uploads/2019/10/суппорт-устройство-плавающей-конструкции.jpg?fit=600%2C376&ssl=1″ data-recalc-dims=»1″>Устройство суппорта с плавающей конструкцией

Принцип работы суппорта с плавающей конструкцией: 1 — скоба; 2 — направляющая суппорта; 3 — уплотнительное кольцо-демпфер; 4 — суппорт с цилиндром; 5 — поршень; 6 — уплотняющая манжета; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

За счет того, что поршни находятся только с одной стороны, такая конструкция дешевле и проще в исполнении. Однако качество торможения не идеальное за счет того, что колодки прижимаются к диску не одновременно. Поэтому такие суппорта подходят для спокойной «семейной» езды, но не годятся для спорта и агрессивного стиля вождения.

2. Фиксированная конструкция — более сложный конструктивно, но и более эффективный вариант. В таком суппорте поршни находятся с обеих сторон, так что при торможении обе колодки прижимаются к диску абсолютно синхронно. Гидравлические каналы суппорта связаны между собой, так что усилие распределяется одинаково.

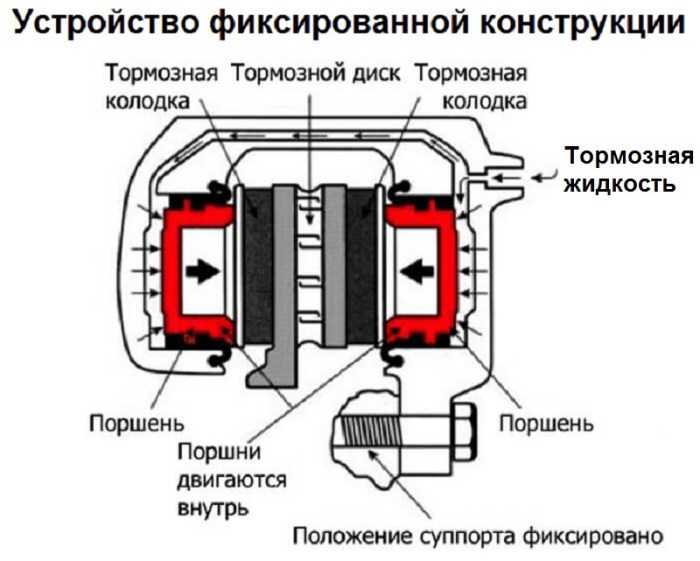

Устройство суппорта с фиксированной конструкцией

Принцип работы суппорта фиксированной конструкции:

» data-medium-file=»https://i0.wp.com/vaznetaz.ru/wp-content/uploads/2019/10/принцип-работы-суппорта.gif?fit=300%2C279&ssl=1″ data-large-file=»https://i0.wp.com/vaznetaz.ru/wp-content/uploads/2019/10/принцип-работы-суппорта.gif?fit=700%2C650&ssl=1″ data-recalc-dims=»1″>Принцип работы суппорта фиксированной конструкции: 2 — болты крепления; 4 — суппорт с цилиндрами; 5 — поршни; 6 — уплотняющие манжеты; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

Суппорта фиксированного типа ставятся на автомобили, где важно качество, точность и информативность торможения. Их можно встретить в спорткарах, кроссоверах и внедорожниках, просто дорогих современных моделях. Сколько поршней может устанавливаться в суппорт?

Сколько поршней может устанавливаться в суппорт?

В зависимости от конструкции, это может быть и один (в суппортах плавающего типа), и два, и больше. Самые мощные тормозные системы, рассчитанные на диски R22, могут иметь до 12 поршней, по 6 с каждой стороны. Чем больше поршней, тем четче и сильней срабатывает тормоз, колодки более равномерно прижимаются к диску. Конечно, в обычных поездках разница не слишком чувствуется, но в стритрейсинге хороший мощный суппорт – важный элемент тюнинга.

Однако чем больше поршней, тем ниже надежность конструкции. Больше риск получить протечку тормозной жидкости, больше риск любой другой поломки.

Признаки неисправностей

О поломке составляющих суппорта и приближающемся их ремонте можно понять по некоторым признакам, которые возникают при торможении:

• Машину тянет и уводит в сторону от прямого движения при торможении.
• Чувствуется, что при торможении приходится прилагать большее усилие на педаль или, наоборот, меньшее.
• Тормоза гремят или стучат при езде по неровностям или при остановке.
• Подклинивают тормоза о чем расскажут возможные заносы.
• Появление подтеков тормозной жидкости на колесе.
• Отдача в педаль, выраженная в сильной пульсации при нажатии на тормоз.

При появлении данных признаков не стоит откладывать ремонт неисправных элементов суппорта. Нужно сперва разобраться, почему это произошло, и произвести ремонт незамедлительно. О признаках и причинах подробнее можно узнать в приложенных видео в конце статьи.
