Пошаговый ремонт

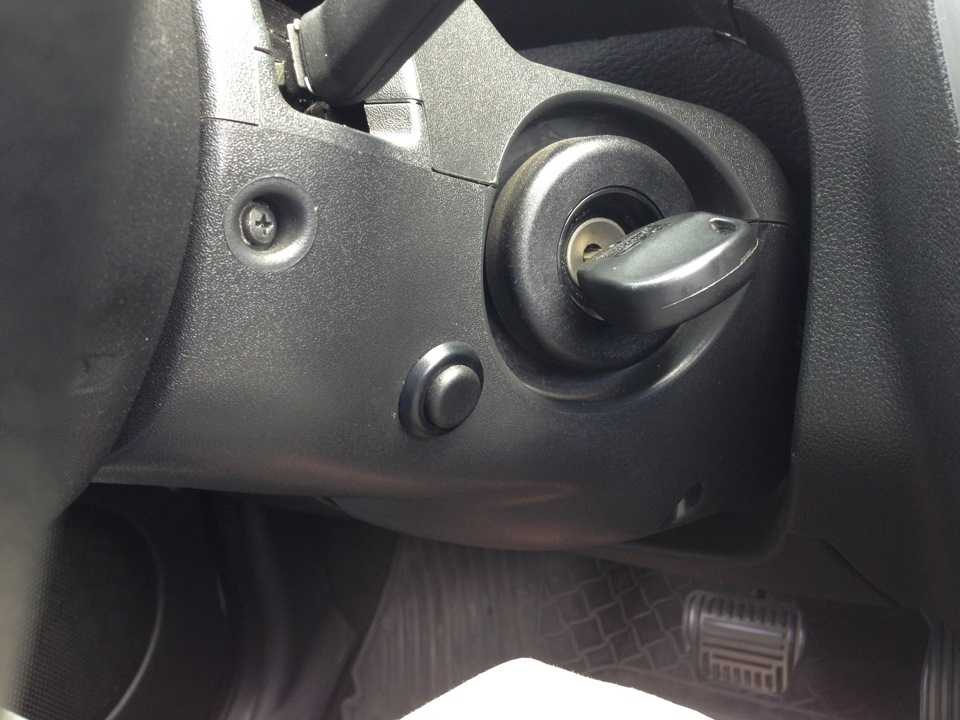

Расположение ЗЗ известно всем — этот узел находится прямо под рулем. Чтобы правильно поменять или выполнить ремонт устройства, необходимо следовать инструкции:

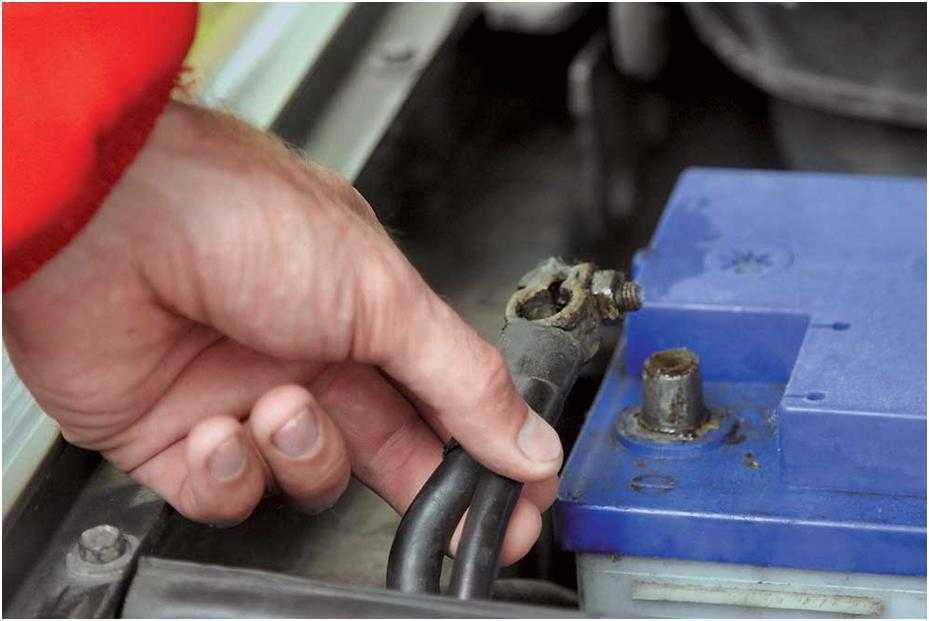

Сначала отключите аккумулятор и демонтируйте пластиковый кожух рулевой колонки, который крепится при помощи болтов.
Далее, отожмите крепление и отключите разъем с проводкой ЗЗ от колодки проводов контрольного щитка. При отключении будьте осторожны, чтобы не повредить штекер.
Сделав это, нужно будет также отключить штекер с проводами ЗЗ от разъема с проводкой системы управления иммобилайзером. Используя молоток с зубилом либо дрель, вам необходимо демонтировать четыре винта с отрывными шляпками и извлечь узел с рулевой колонки. Эти болты просто так выкрутить нельзя. Инженеры ВАЗ решили использовать такой метод установки ЗЗ для того, чтобы обезопасить автовладельцев от возможных угонов. Такой способ крепления, как вы можете догадаться, очень затрудняет демонтаж ЗЗ, поэтому на данном этапе придется повозиться. В любом случае, болты можно демонтировать или высверлить, но вместо них придется заранее приобрести новые.
Выполнив эти действия, можно отогнуть крепление разъема с проводкой от ЗЗ. Из этого разъема извлекаются клеммы с проводами. Далее, необходимо еще раз сжать фиксаторы и произвести демонтаж пластиковой крышки самого устройства. Если вы планируете просто поменять узел, то это можно сделать на данном этапе. Мы же предлагаем ознакомиться с более подробной информацией по ремонту — вполне возможно, что нехитрые действия позволят восстановить работоспособность узла и сэкономить деньги.
Итак, если вы решили ремонтировать механизм, то на этом этапе необходимо отжать еще два пластиковых фиксатора и демонтировать контактную группу из крышки.
Далее, необходимо произвести тщательную визуальную диагностику контактов. Если вы заметили, что контакты окислились или подгорели, то восстановить их работоспособность можно путем зачистки, для этого используйте мелкозернистую наждачную бумагу. Избавьтесь от окисления и налета, но сильно не усердствуйте, чтобы контакты не стерлись. В том случае, если повреждение контактов будет слишком сильным, то зачистка не позволит решить проблему — вам нужно будет только менять либо сам ЗЗ, либо только контактную группу.
Если с контактами все получилось, то можно произвести сборку и установку ЗЗ

Во время сборки обратите внимание на то, в каком положении находятся клеммы с проводкой в разъеме, перепутать их ни в коем случае нельзя.
После выполнения этих действий произведите монтаж ЗЗ обратно на место, при этом заранее утопив запорный стержень противоугонного узла. Чтобы сделать это правильно, установите ключ в ЗЗ и проверните его в любое положение, главное, чтобы он был не в положении «0»

Если производится замена ЗЗ, то нужно также поменять и транспондеры — это специальные электронные кодовые компоненты на головке ключа. Если вы этого не сделаете, то вам придется также производить процедуру обучения, а также менять личинку замка на багажнике и дверях, а это довольно трудоемкий процесс. В противном случае для открытия дверей и багажника вам придется использовать старый ключ, а для запуска двигателя — новый. Согласитесь, это совсем неудобно, но это актуально только для тех автовладельцев, которые поменяли ЗЗ.

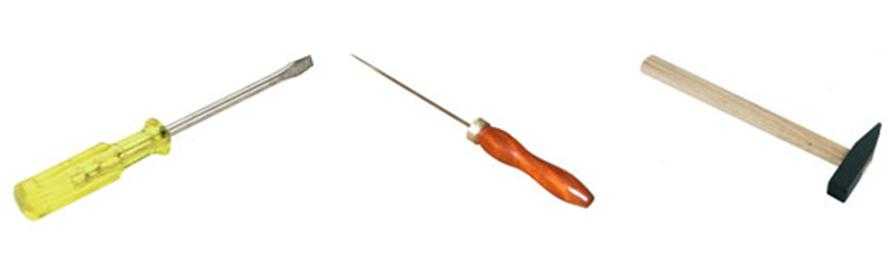

Для ремонта данного узла необходимы следующие инструменты:

Рулевая колонка оснащена подрулевыми переключателями, которые в начале ремонта необходимо снять. Для этого с помощью зубила выкручиваем болты крепления, которыми подрулевые переключатели при помощи скоб соединены с выключателем зажигания. Использовать обычную отвертку не получится – болты имеют срезанные головки. Кстати, пригодятся и пассатижи. Их можно также использовать после того, как вы провернете болт зубилом хотя бы пару раз.

Снимаем скобы и получаем доступ к замку зажигания. В нем располагается важный элемент защиты вашей Лады Приора – автомобильная противоугонная система АГС-6. Аккуратно поддевая фиксатор, который удерживает катушку с проводами системы, достаем ее из замка. Затем отсоединяем систему АГС-6 от системы электрообеспечения автомобиля. Аналогичным способом отсоединяем оставшиеся провода системы зажигания от колодки проводов.

Система зажигания «Приоры» обладает еще одной степенью защиты, поэтому из отсоединенного от электросети механизма придется достать стержень противоугонного механизма. Лучше всего это сделать с помощью отвертки. Освободившись от болтов, приступаем к разбору зажигания. Вначале достаем привод и пружину из запорного стержня, затем из корпуса механизма зажигания можно достать цилиндр

Цилиндр имеет пружину и стопорный шарик, мелкие детали, которые важно не потерять

Отремонтировать или купить новый

На этот вопрос нет однозначного ответа. Дело в том, что очень трудно найти новую контактную группу на ЗЗ «Калины», в отличие от классики, «Самары» и десятого семейства. Поэтому приходится ее ремонтировать, что без наличия опыта, навыков и желания – не самая лучшая затея. Чаще всего владельцы устанавливают новый ЗЗ, купив его в сборе.

В этом случае необходимо учесть, что замок зажигания «Калины» с иммобилайзером, который не будет реагировать на новый ключ и машину не удастся завести. Выход конечно есть. Можно переобучить иммобилайзер под новый ключ. При этом придется поменять еще и личинки на дверных замках.

Можно поступить проще – возить с собой два ключа. Правда непонятно, стоит ли их держать на одной связке. Поэтому самое разумное будет изготовить новое «жало» и установить его на старый ключ. Кстати говоря, оно может входить в комплект поставки нового замка.

Особенности эксплуатации

Нужно знать, как правильно использовать замок зажигания. Ремонт его хоть и не сложный, но требует определенного времени и финансовых вложений. Правила эксплуатации особенно нужно соблюдать владельцам старых авто. Поворачивать ключ зажигания необходимо плавно и без рывков.

Также важно обращать внимание на заклинивания и проскакивания замка. Если в ходе работы случаются такие ситуации, тогда замок следует осмотреть и проверить. Когда двигатель запущен, не рекомендуется пытаться запустить стартер

Это чревато выходом этого элемента из строя. На большинстве замков имеется полезная функция. Она блокирует возможность поворота ключа. Когда мотор заглушен, не рекомендуется устанавливать ключ в положение «ON». Это разряжает аккумулятор. Для блокировки руля вначале вытаскивают ключ из замка, а затем поворачивают рулевое колесо до упора в сторону

Когда двигатель запущен, не рекомендуется пытаться запустить стартер. Это чревато выходом этого элемента из строя. На большинстве замков имеется полезная функция. Она блокирует возможность поворота ключа. Когда мотор заглушен, не рекомендуется устанавливать ключ в положение «ON». Это разряжает аккумулятор. Для блокировки руля вначале вытаскивают ключ из замка, а затем поворачивают рулевое колесо до упора в сторону.

Износ и деформация ключа

В ситуации, когда заклинило изношенный замок зажигания, необходимо произвести все описанные выше манипуляции. Цель – завести двигатель и доставить автомобиль к месту ремонта. Используйте аналогичный подход: раскачивайте и поворачивайте ключ, смазывайте личинку аэрозолем.

Если вы находитесь в дороге вдали от любых магазинов, применяйте для смазывания моторное масло. Достаньте из двигателя щуп и накапайте смазки на рабочую часть ключа, потом несколько раз вставьте его в скважину. При отсутствии результата разбирайте замок – другого выхода нет.

Нередко причиной заклинившего замка становится искривленный ключ. Обнаружив деформацию, подогните шлицевую часть на ровной площадке легкими и аккуратными ударами молотка. Треснувший либо поломанный ключ использовать нельзя – кусок металла может остаться в замке при очередной попытке запустить мотор.

Источник

Как разобрать замок зажигания ЛАДА “Гранта”

Чтобы разобрать замок зажигания, следует выполнить такие действия:

• отогнуть фиксатор жгута проводов на корпусе разъема замка зажигания “Гранта”;
• извлечь из корпуса клеммы с проводами;
• сжать защелки крепления пластиковой крышки и снять ее с замка;
• отжать пару пластмассовых фиксаторов контактной группы;
• вытащить контактную группу из корпуса замка.

После разборки замка необходимо осмотреть состояние контактной группы и клемм на проводах и зачистить их мелкой наждачной бумагой или заменить новыми.

Сборка замка зажигания и установка его на ЛАДА “Гранта” выполняется в порядке, обратном порядку разборки и снятия его с машины.

ПРОВЕРКА НА ПРАКТИКЕ

На наш запрос представители АВТОВАЗа ответили, что там в курсе проблемы. И заверили, что замки соответствуют всем международным требованиям, а самопроизвольная блокировка обусловлена человеческим фактором, то есть случается по вине самих водителей.

Свою проверку мы начали с тестов на специальной площадке. Немного разогнав машину, глушили мотор и вынимали ключ из замка, чтобы заблокировать руль. На ходу включали зажигание, разблокировали руль, включали вторую передачу и отпускали сцепление, чтобы пустить двигатель, не переводя ключ в положение «стартер». Как ни крутили баранку на ровной поверхности и на неровностях, добиться самопроизвольной блокировки не смогли. Пришлось разбирать замок, чтобы взглянуть на проблему изнутри.

Оказалось, производитель говорит правду. Если ключ доведен до положения «зажигание», то стержень четко фиксируется и самопроизвольная блокировка руля невозможна в принципе, если не вынуть ключ. Но мы все же нашли источник ошибочных действий водителей, обнаружив такой угол поворота ключа в замке, при котором происходит щелчок и создается иллюзия фиксированного положения. Чтобы проверить догадку, нам не пришлось ездить на машине. Даже на неподвижном авто достаточно было активно покрутить рулем, чтобы ключ немного вернулся назад и стержень блокировки выдвинулся, заблокировав баранку.

Специалисты АВТОВАЗа развели руками. Работа любого замка сопровождается всякими звуками, а это положение-призрак не является фиксированным.

Вдобавок они отметили, что у многих зарубежных производителей замок устроен аналогично. Наш совет владельцам тольяттинских авто, установившим сигнализацию с функцией автопуска: доворачивайте ключ до положения «пуск» либо снимите с замка зажигания язычок блокиратора — целее будете.

Замена контактной группы замка зажигания калины

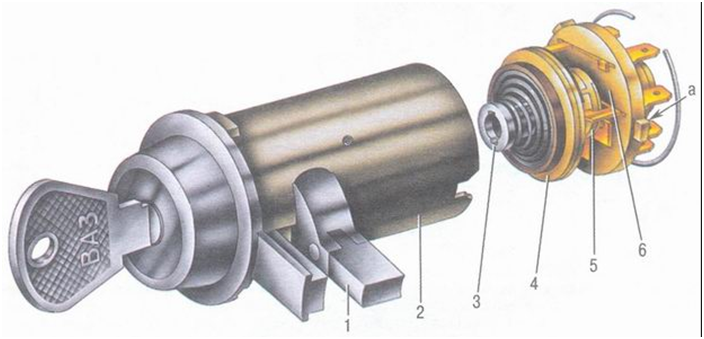

На автомобилях Лада Калина применяют замок зажигания типа 11180-6105006 с противоугонным запорным устройством, блокировкой повторного включения стартера без предварительного выключения зажигания и катушкой связи транспондера ключа зажигания с автомобильной противоугонной системой.

У замка зажигания проверяют правильность замыкания контактов при различных положениях ключа зажигания (табл. 2.6.4.1), работу противоугонного устройства и наличие связи с автомобильной противоугонной системой. Напряжение от аккумуляторной батареи и генератора подводится к контакту «30»

Для разгрузки контактов выключателя зажигания в монтажном блоке установлено реле К4.

Запорный стержень противоугонного устройства выдвигается, если установить ключ зажигания в положение «0» (выключено) и вынуть из замка зажигания. Запорный стержень утапливается после поворота ключа из положения «0» (выключено) в положение «I» (зажигание). Ключ можно вынуть из замка зажигания только в положении «0». Блокировочное устройство повторного включения стартера не должно допускать повторного поворота ключа из положения «I» (зажигание) в положение «II» (стартер). Такой поворот должен быть возможен только после возвращения ключа в положение «0» (выключено).

Таблица 2.6.4.1 – Включаемые цепи при различных положениях ключа зажигания в замке зажигания

Положение ключа зажигания	Контакты замка зажигания под напряжением	Включаемые цепи
0 (выключено) I (зажигание) II (стартер)	— 30-50 30-50 30-50	— Система управления двигателем, возбуждение генератора, фары, сигнализация поворота, контрольные приборы, очистители и омыватели ветрового и заднего стекол, электродвигатели стеклоподъемников передних дверей Стартер

Для снятия, разборки и установки выключателя (замка) зажигания на автомобиле Лада Калина ВАЗ 1118 потребуются: молоток, зубило, отвертка с плоским лезвием.

• Отсоединить провод от клеммы «минус» аккумуляторной батареи
• Снять кожух рулевой колонки
• Отсоединить разъем с проводами замка зажигания от жгута проводов панели приборов
• Отсоединить разъем с проводами замка зажигания от жгута проводов управления иммобилайзером (Рис. 2.6.4.1)

· Вывернуть с помощью зубила и молотка или высверлить четыре болта с самосрезающимися головками и снять замок зажигания с рулевой колонки (Рис. 2.6.4.2)

· Отогнуть фиксатор разъема жгута проводов замка зажигания и извлечь из разъема клеммы с проводами (Рис. 2.6.4.3)

· Подогнуть защелки (Рис. 2.6.4.4)

· Снять пластмассовую крышку с корпуса замка зажигания (Рис. 2.6.4.5)

· Отогнуть две пластмассовые защелки (Рис. 2.6.4.6)

· Вынуть контактную группу из крышки замка зажигания (Рис. 2.6.4.7)

· Осмотреть контакты замка зажигания. Окисленные или подгоревшие контакты зачистить мелкозернистой шлифовальной шкуркой. При сильном повреждении контактов заменить контактную группу или замок зажигания в сборе (Рис. 2.6.4.8)

· Собрать замок зажигания в порядке, обратном снятию, при этом обратить внимание на расположение клемм с проводами в разъеме жгута проводов

· Установить на автомобиль замок зажигания в порядке, обратном снятию, предварительно утопив запорный стержень противоугонного устройства. Для этого вставить ключ в замок зажигания и повернуть его из положения «0».

Замок зажигания имеют практически все современные автомобили

Как правильно использовать этот узел в модели Лада Калина? Об этом важном моменте пойдет речь в нашем материале. Также многих интересует замена замка зажигания

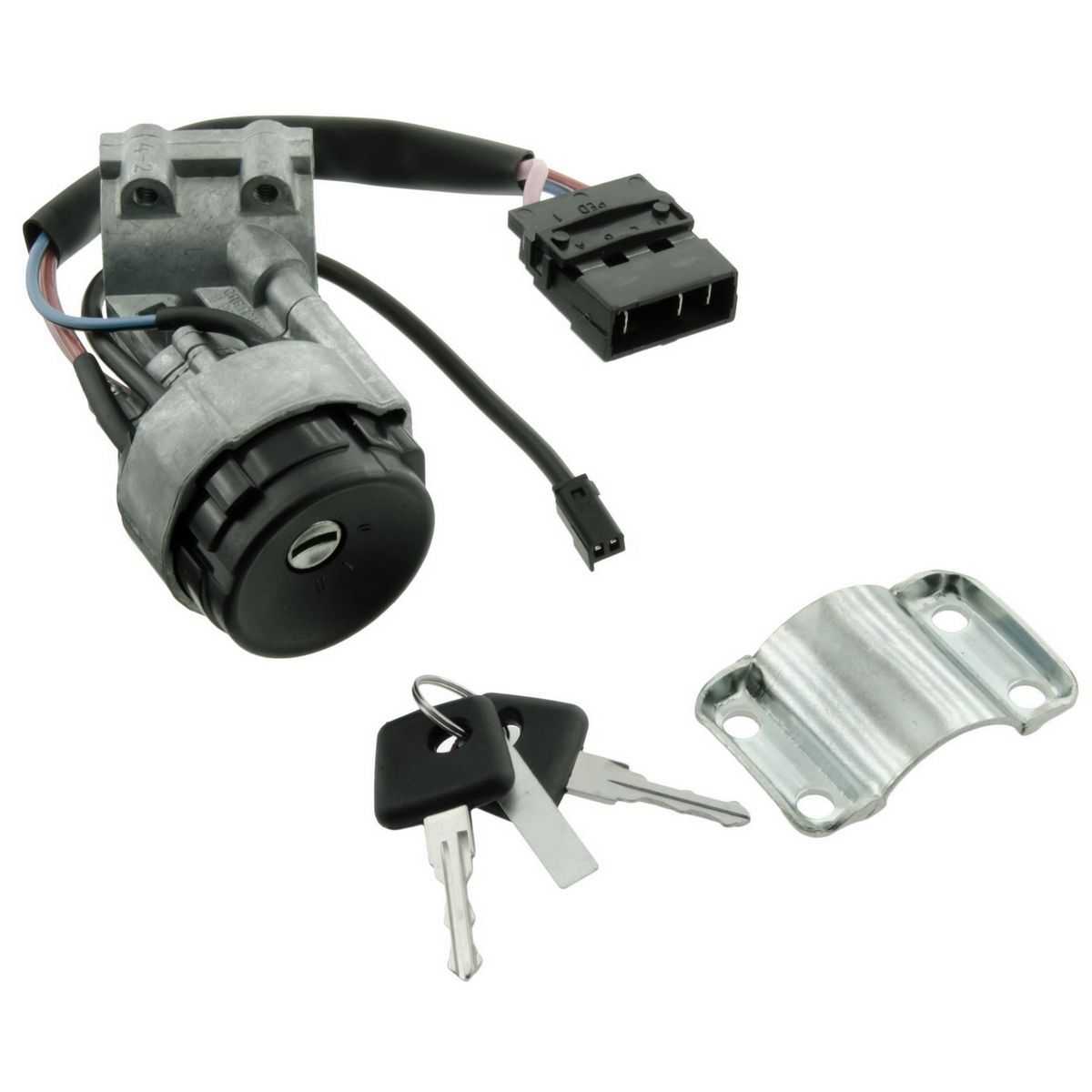

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

• Замену замка полностью
• Замену личинки замка
• Замену контактной группы.

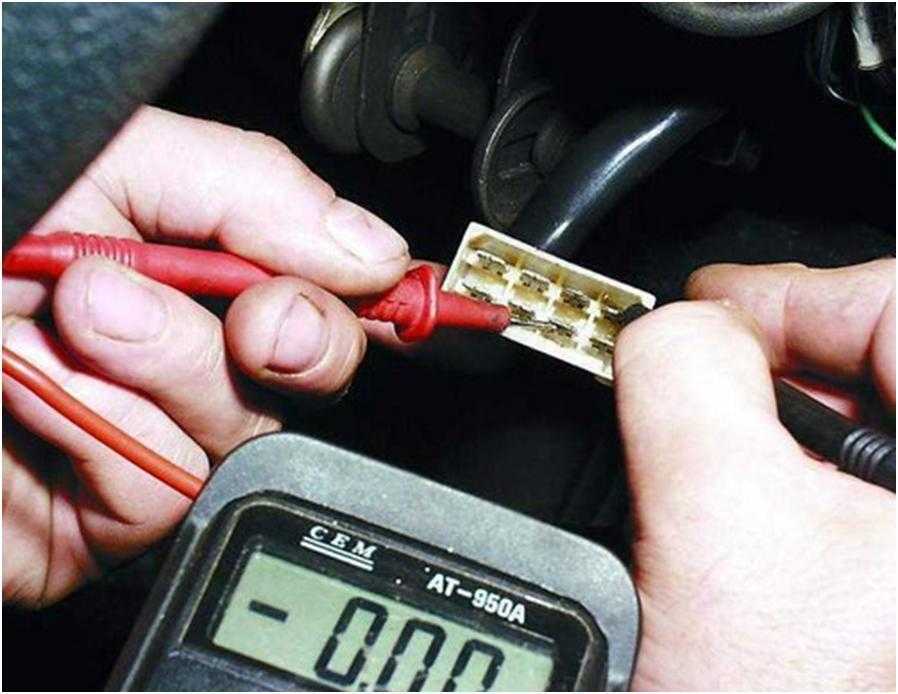

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

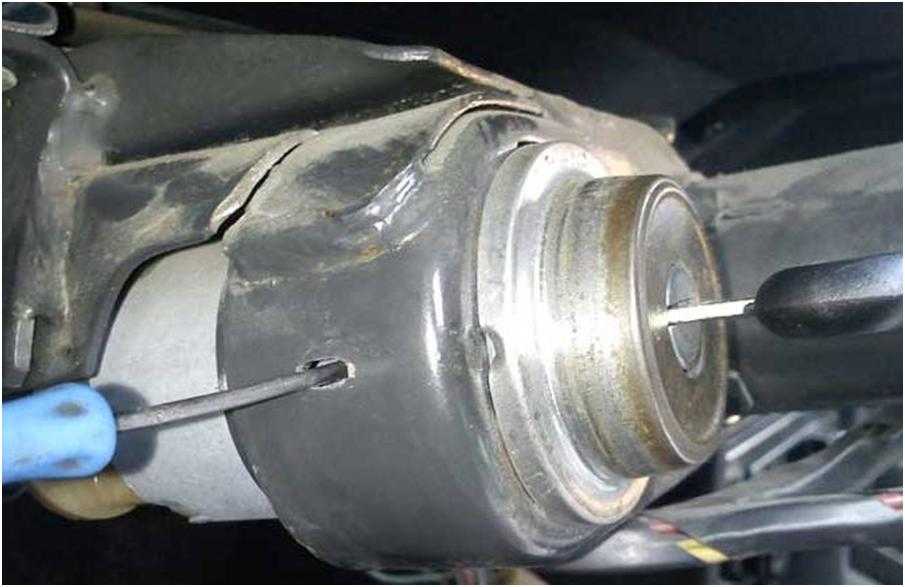

Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

Разбираем сам замок

Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

Более поздние модели ВАЗа

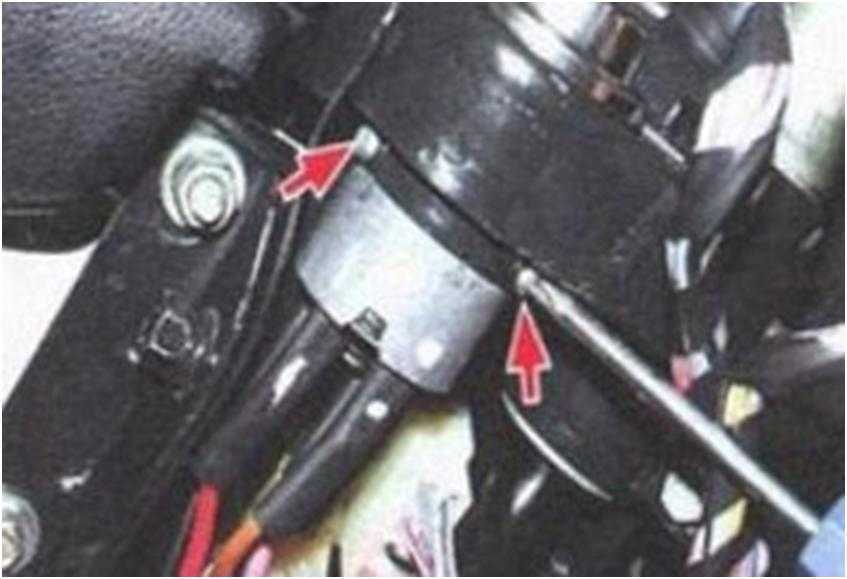

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

Lada Kalina wagon Лута › Logbook › Замена замка зажигания. Возня с ключами

Поломка Вышел из магазина с женой, ребенком и пакетами продуктов — сел в машину и вставил ключ — повернул ключ — что-то в замке звякнуло и машина перестала реагировать на повороты ключа в замке. После 20-ой попытки ковыряния ключом в замке зажигания машина каким-то чудесным образом завелась. Но ключ можно было высовывать и машина всё равно была заведена. Благодарность Калине за то, что не смотря на поломку она уже который раз довезла нас до дома. У дома машину пришлось глушить варварским способом — трогаться, нажимая на тормоз.Машина заглохла, но зажигание было включено не смотря на то, что ключ был вынул. Короче лопнула какая-то пружина в замке зажигания и все режимы там сбились. На время, пока искал запчасти — снял клемму аккума и закрывал машину ключом через дверь. (Выяснилось, кстати, что пассажирская дверь закрывается на флажок только когда она закрыта).

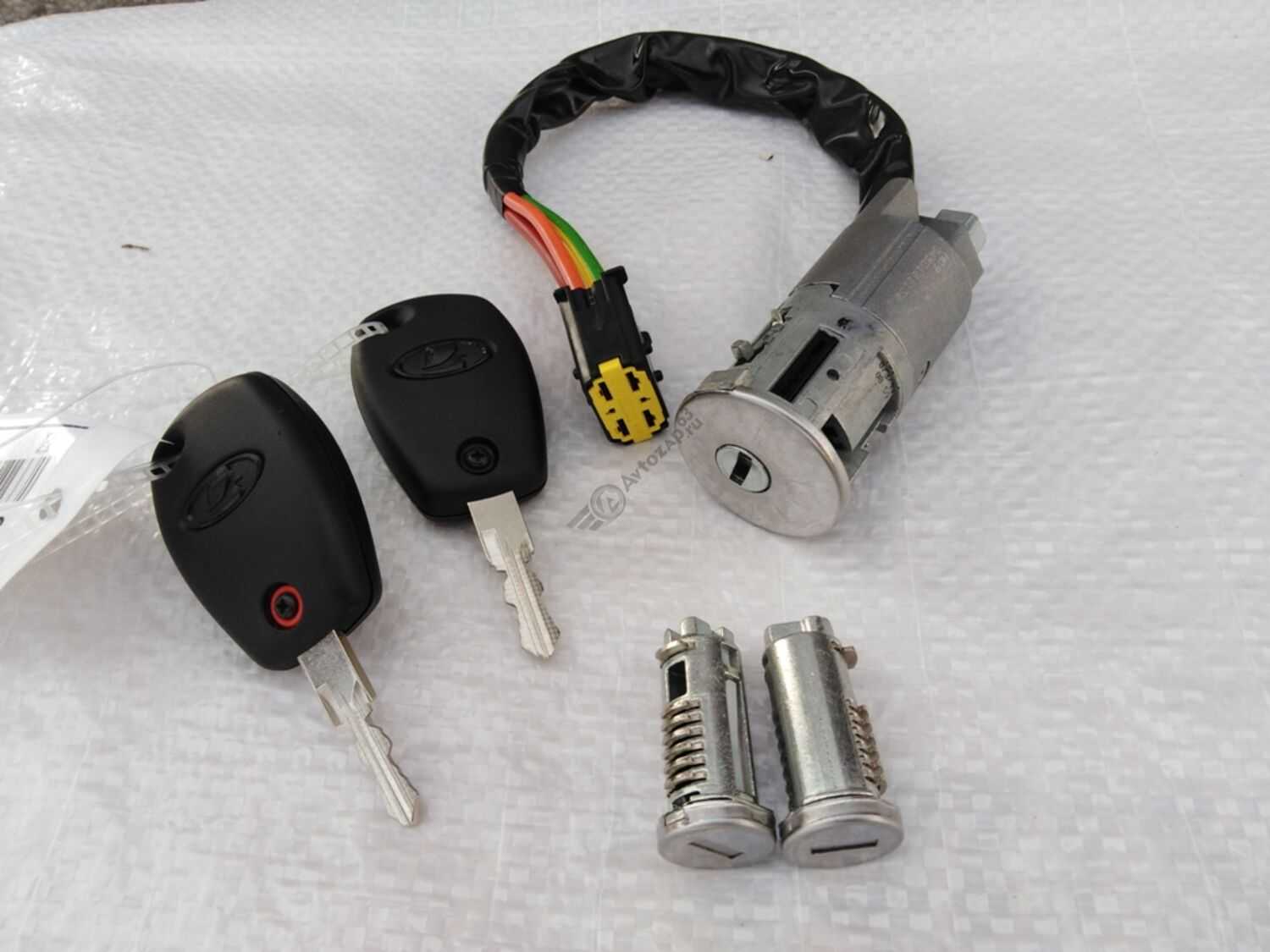

Запчасти и инструменты Был куплен замок ДААЗ (с проводом для иммобилайзера) + 4 болта чтобы срывать головки.

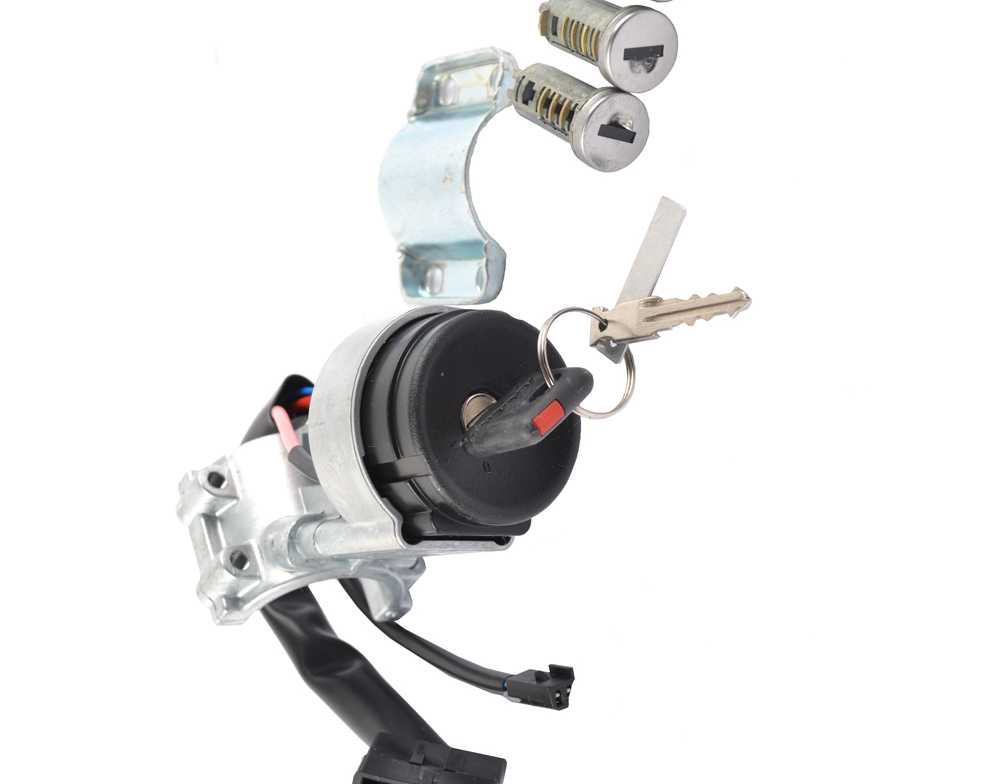

замок с личинами, красным ключом и заготовкой под ключ с кнопками

болты со срывными головками. Их надо 4 шт

Также нам понадобятся: 1. крестовая отвертка 2 зубило и молоток 3 ключ на 10

Сам ремонт 0. снимаем клемму с аккума 1. Снимаем кожух рулевой рейки. 2. Отсоединяем колодки зажигания и иммобилайзера

отсоединяем клеммы иммобилайзера и зажигания в калине 3. Берез крепкое, но короткое и узкое зубило и молоток. По касательно сбиваем болты (против часовой стрелки). Они довольно быстро поддаются, если долото хорошее.

откручиваем зубилом / долотом болты Потом или пальцами или длинногубцами выворачиваем болты. 4. Ставим замок «в обратной последовательности», не забываем соединить колодки проводов и одеть кожух. Накидываем обратно клемму аккума.

5. Всовываем новый ключ в новый замок.в предвкушении…и…И МАШИНА НЕ ЗАВОДИТСЯ! Почему? А потому что иммобилайзер не пускает! Что надо сделать: 5.1. Снимаем красную крышечку с нового черного ключа, извлекаем из под крышечки чип. Тоже самое делаем со старым красным ключом. Меням чипы местами. Новым ключом со старым чипом пользуемся — второй старый ключ с новым чипом или в архив. Или старый ключ на брелок без чипа, а сам новый чип в архив.

меняем чипы 5.2. Меняем жало в ключе с кнопками меняем жало в ключе с кнопками на калине

6. В свободное время стараемся поменять личинки в двери и в багажники. А до этой замены вешаем на на брелок с ключами старый ключ от машины (желательно без нового чипа, чтобы иммобилайзер не путать).

Ну теперь всё должно работать!

Функции

Замок или выключатель зажигания – это коммутирующий компонент.

С помощью данного элемента выполняется подключение и отключение бортовой сети автомобиля к аккумулятору, а когда двигатель запущен, то к генератору. Благодаря замку можно подключить или отключить зажигание. Механизм запускает стартер и двигатель. Если мотор не заведен, посредством замка создается возможность функционирования различных устройств. Это мультимедиа, противоугонные системы и другое оборудование. И наконец, так же как и раньше, замок выполняет функцию блокировки руля. Механизм отвечает не только за процесс запуска двигателя, но и за подключение или отключение всей электрической бортовой сети автомобиля к аккумулятору, а также за защиту от угона. Что касается устройства механизма, то технически элемент устроен просто. Однако принцип работы на различных моделях автомобиля может незначительно отличаться.

Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера Lada Granta

Инструменты:

• Ключ трещоточный
• Головка на 10 мм
• Отвертка крестовая средняя
• Отвертка плоская малая
• Вороток под торцевую насадку
• Насадка на вороток на 8 мм
• Насадка на вороток на 24 мм
• Зубило с молотком или электродрель
• Длинногубцы

Детали и расходники:

• Наждачная бумага (мелкозернистая)
• Возвратная пружина (при необходимости)
• Микровыключатель (при необходимости)
• Контактная пластина на световоде (при необходимости)
• Контактная группа замка зажигания (при необходимости)
• Болт со срывной головкой М6 – 4 шт.

Примечания:

Выключатель зажигания снимите для замены при выходе из строя его цилиндрового механизма, для замены контактной группы выключателя зажигания, а также при необходимости замены катушки иммобилайзера.

Снятие замка зажигания

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Снимите кожухи рулевой колонки и левый подрулевой переключатель, как описано в этой статье.

Примечание:

Для удобства работы можно снять рулевое колесо и барабанное устройство спирального кабеля.

  Audi R8 обзор и цены на Ауди Р8

3. Если уплотнительное кольцо выключателя зажигания не снялось при демонтаже кожухов рулевой колонки, снимите кольцо с выключателя зажигания.

4. Нажав на фиксатор колодки, отсоедините колодку проводов контактной группы выключателя зажигания от жгута проводов панели приборов.

5. Поддев тонкой отверткой край колодки жгута проводов, отсоедините колодку проводов катушки иммобилайзера от колодки жгута проводов панели приборов.

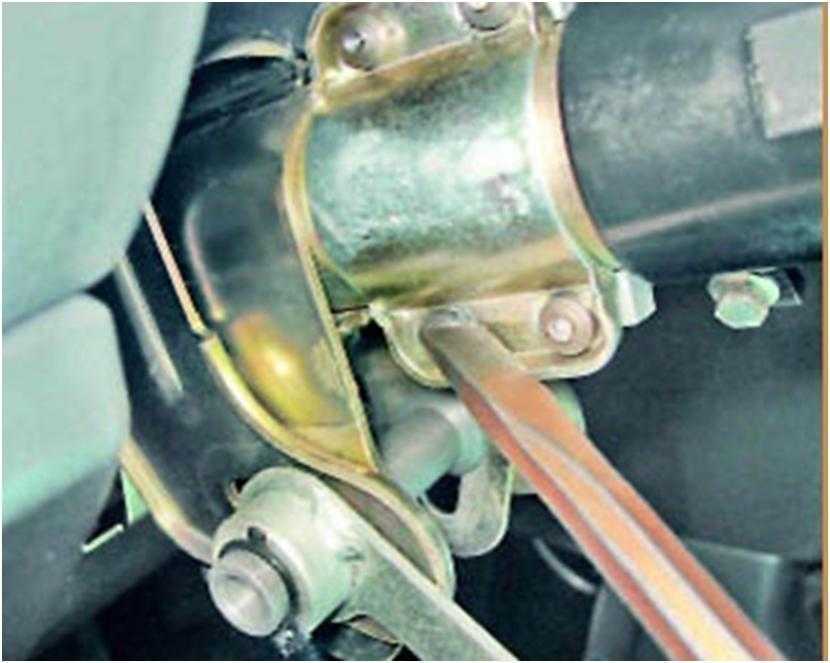

6. Выключатель зажигания крепится болтами со срывными головками, эти болты затягивают до отрыва головок. После этого при помощи зубила и молотка сорвите болты крепления замка, как это наглядно продемонстрировано на втором фото ниже.

Болт со срывной головкой:

1 – резьбовая часть;

2 – круглая головка;

3 – срывная головка под ключ.

7. Когда шляпки уже достаточно ослаблены, можно их открутить при помощи длинногубцев.

8. Когда все болты откручены, снимите хомут крепления замка зажигания крепления к валу, а затем и сам выключатель.

Разборка и сборка замка зажигания

1. Отверните три винта крепления кронштейна к корпусу выключателя.

2. Снимите кронштейн с корпуса.

3. Достаньте привод микровыключателя замка зажигания.

4. Нажмите на пластмассовую защелку и достаньте микровыключатель из кронштейна.

Примечание:

Для замены микровыключателя необходимо отпаять от его контактов провода.

5. Отсоедините колодку проводов от патрона лампы подсветки.

6. Поддев отверткой, отстегните защелку с одной стороны замка зажигания.

7. Затем отстегните две защелки с другой стороны.

8. Снимите пластмассовую крышку с корпуса выключателя.

9. Поддев отверткой, отстегните две защелки с обеих сторон крышки.

10. Достаньте контактную группу и световод из крышки.

11. Зачистите окисленные или подгоревшие контакты пластины на световоде мелкой наждачной бумагой.

12. При сильном повреждении контактов замените контактную пластину на световоде. Для этого поверните контактную пластину так, чтобы ее внутренние выступы попали в прорези световода и снимите пластину вместе с возвратной пружиной. Замените сломанную или треснувшую возвратную пружину.

13. Поддев отверткой, достаньте катушку иммобилайзера (в случае его наличия).

14. Установите на световод пружину и контактное кольцо в порядке, обратном снятию

При этом обратите внимание, что выступы на внутренней поверхности световода должны находиться напротив широкого наружного выступа пластины

15. Зачистите окисленные или подгоревшие контакты мелкой наждачной бумагой. При сильном повреждении контактов замените контактную группу. Для этого необходимо отпаять три провода от контактов.

16. При сборке выключателя сначала установите световод с контактной пластиной на основание контактной группы так, чтобы длинный выступ пластины находился напротив упора на основании.

17. Наденьте крышку на основание так, чтобы верхняя часть световода вошла в отверстие крышки. Зафиксируйте основание на крышке защелками.

18. Установите крышку с контактной группой на корпус выключателя в порядке, обратном снятию

При этом обратите внимание, что выступ на цилиндре замка должен находиться между двумя выступами на внутренней поверхности световода

19. Установите микровыключатель в порядке, обратном снятию, при этом обратите внимание, чтобы из проточки в кронштейне не выпал сухарь

20. Дальнейшую сборку и установку выключателя зажигания проводите в обратной последовательности.

21. Установите новые болты крепления выключателя зажигания. Болты крепления равномерно затягивайте до момента отрыва их головок.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Инструкция программирования ключа в Лада Калина, Приора, Гранта и т.д.

1. Закрыть все двери. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд.
2. Выключить зажигание. Сигнализатор в блоке контрольных ламп должен быстро мигать (с частотой 5 раз в секунду) все время, пока правильно выполняется процедура обучения. Прекращение быстрого мигания лампы означает неправильное действие, выход за рамки временного интервала или неисправность. Вынуть обучающий ключ из выключателя зажигания.
3. Пока мигает лампа сигнализатора (около 6 секунд), вставить ПДУ и включить зажигание. Зуммер иммобилайзера должен выдать три звуковых сигнала.Если зуммер не зазвучал, и мигание сигнализатора прекратилось, то это значит:-был превышен временной интервал 6 секунд и необходимо повторить процедуру обучения, начиная с п.1;-иммобилайзер неисправен
4. Подождать 6 секунд, пока зуммер выдаст еще два звуковых сигнала и выключить зажигание.
5. Если необходимо обучить второй ПДУ, то следует еще раз выполнить пункты 3…4, используя для включения зажигания второй обучаемый ПДУ. Если нет — продолжить выполнение с пункта 6.
6. После выключения зажигания в течении не более 6 секунд, пока мигает сигнализатор, вынуть ПДУ, вставить обучающий ключ и включить зажигание. Зуммер должен выдать три звуковых сигнала. Подождать 6 секунд пока зуммер выдаст еще два звуковых сигнала.
7. Выключить зажигание, не вынимая обучающий ключ, подождать 6 секунд до подачи зуммером одиночного звукового сигнала. Сигнализатор должен замигать в два раза быстрее.Если звуковой сигнал не прозвучал, и мигание сигнализатора прекратилось, следует вернуться к выполнению п.1 и повторить процедуру обучения. Если произошел повторный сбой при выполнении п.7, это значит, что контроллер ЭСУД был обучен ранее с другим ключом, в это случае следует заменить контроллер.
8. После подачи зуммером одиночного звукового сигнала, не позднее чем через 3секунды, включить зажигание на 2…3 секунды и затем выключить (после включения зажигания зуммер подаст три звуковых сигнала, и сигнализатор прекратит мигание).Должна мигнуть аварийная сигнализация и «бибикнуть» сигнал автомобиля.
9. Вынуть обучающий ключ. Подождать с выключенным зажиганием не менее 10 секунд. Вставить рабочий ключ и включить зажигание. Подождать 6 секунд, если сигнализатор не замигал произвести пробный запуск двигателя, двигатель должен запуститься. Если сигнализатор замигал выключить зажигание и подождать не менее 10 секунд.Включить зажигание. Сигнализатор не должен мигать, а двигатель должен запускаться.Если после включения зажигания через 6 секунд сигнализатор загорается постоянным светом, то процедуру обучения необходимо повторить, начиная с п.1.

Блочная система в электрической сети

Для питания сети служит аккумулятор, генерирующий напряжение в 12 В. Подзарядка устройства производится во время работы мотора и непосредственно от генераторного узла. Коммутация их выполнена посредством реле-регулятора, в функционал которого заложена возможность обеспечивать поддержание напряжения постоянной величины вне зависимости от числа оборотов мотора в данный момент.

Разводка в автомобильной электросети предполагает коммутацию всех присутствующих токоприемников. Кабели наделены медными жилами, которых в одном проводе может быт несколько. Жилы облачены в полихлорвиниловую изоляцию. Провод, отвечающий за «массу» автомобиля LADA Granta, подсоединяется непосредственно к кузову.

Структура бортовой сети является блочной. Для обеспечения удобства и наглядности производитель схема электрооборудования разбита на такие блоки:

1. передняя часть Лада Гранта;
2. система зажигания;
3. панель приборов;
4. проводка в задней части авто.

Все узлы имеют электрическую связь.

Далее конкретизируем схему, отвечающую за переднюю часть. Здесь можно встретить присутствие обозначений для таких потребителей (версия «Норма»):

1. аккумулятора;
2. стартера;
3. генераторного узла;
4. передней оптики;
5. указателей поворотов;
6. клаксона;
7. вентилятора, вмонтированного в систему охлаждения;
8. мотора насосного модуля, омывающего лобовое стекло;
9. предохранителей.

Как показывает схема электрооборудования, наибольшее число приборов расположилось в подкапотном пространстве. Здесь также присутствует монтажная плата с силовыми предохранительными элементами, количество которых приравнивается к пяти.

Монтажный блок, отвечающий за функционал приборной панели, производитель ожидаемо расположил в салоне LADA Granta. Он находится внизу и располагает предохранительными элементами, отвечающими за функционал таких приемников:

1. наружных световых устройств;
2. рулевого усилителя;
3. электрических компонентов контура отопления салонного пространства;
4. подсветки приборов, присутствующих на панели.

Блок снабжен 32-мя предохранителями и 12-ю реле.

Производитель также не забыл о токоприемниках задней части авто, для чего собрал в аналогичный блок плавкие вставки, отвечающие за подачу питания к устройствам, а именно:

• задним дверям;
• лампам освещения регистрационного номера;
• топливному насосу;
• системе обогрева заднего стекла.

Аккумулятор Гранты

Определить, достаточен ли заряд на батарее, довольно просто. Поступите так:

• включите тестер;
• отверните минусовую клемму с АКБ;
• измерьте напряжение, приложив один щуп к ней, а второй – на «плюс».

В идеале у вас получится не менее 9 вольт. Если показатель оказывается ниже, то есть два выхода:

• аккумулятор ставится на зарядку;
• машина запускается «прикуриванием», и АКБ восстанавливает свою мощность уже в дороге, получая энергию от генератора.

Занимаясь батареей Лады, непременно осмотрите ее клеммы и подведенные к ним провода. Последние лучше полностью снять, почистить и проверить на целостность изоляции.
