Ложементы на прицеп для лодки пвх: зачем они нужны, как сделать самостоятельно

Этапы изготовления лодочного прицепа своими руками

В данном разделе расскажем, как сделать лодочный прицеп своими руками, из указанных выше комплектующих.

1. Для того, чтобы можно было грамотно изготовить прицеп для катера своими руками необходимо обязательно руководствоваться габаритами Вашего плавсредства. Нарушение же показателей может привести к повреждению не только прицепа, но и самой лодки

Также не стоит забывать о возможностях автомобиля, с помощью которого Вы будете выполнять транспортировку, обратите внимание на такую его характеристику, как ограничение по весу буксируемого средства. Ниже представлен чертеж, который рассчитан на перевозку лодок длиной до 4,5 м и весом от 100 кг. Чтобы прицеп получился именно под Вашу лодку, вы можете немного изменить размеры

Чтобы прицеп получился именно под Вашу лодку, вы можете немного изменить размеры.

2. Для изготовления рамы используем прямоугольную трубу размером 80х40х3,5. Стыки труб обязательно нужно усилить косынками, лучше всего нарубить их на гильотине. Затем необходимо просверлить отверстия и болтами М12 через втулки прикрепить ось и сцепку. Важным моментом при этом является правильная подборка балансировки и соблюдение четкой перпендикулярности оси центральной балке. Для того, чтобы проверить данные параметры надеваем колеса, цепляем прицеп за автомобиль и едем, если прицеп не тащит в сторону, значит перпендикулярность соблюдена, затем ставим лодку на прицеп и проверяем балансировку. Нагрузка на сцепной шар должна быть в пределах 50-80 кг. Если это не так, то лучше, конечно, сразу пересверлить ось.

3. Далее вешаем на прицеп опорную ножку и страховочный трос.

4. Затем из трубы размером 60х40х2 нужно сварить опору для лебедки и установить ее.

5. Из трубы таких же размеров, как и для опоры лебедки, делаются опоры крыльев.

6. И снова используя эту же трубу, изготавливаются опоры кильблоков. Для опор килевых роликов необходимо металл размером не менее 4 мм нарубить на гильотине и сварить. При этом ролик на оси должен ходить очень легко, в противном случае при его заедании киль лодки легко порежет ролик до непригодного состояния. К тому же отметим, что длину опор кильблоков необходимо подобрать так, чтобы колеса попадали на элемент продольного набора, в этом случае днище будет меньше проминаться. Угол колес можно рассчитать с помощью профиля днища, вырезав его из фанеры.

7. Предпоследним штрихом изготовления прицепа своими руками будет его покраска. Для этого нужно сначала покрыть устройство антикоррозийным покрытием, а в качестве краски можно использовать обычную эмаль.

8. Последний этап изготовления прицепа заключается в установке светотехники и пластины с подсветкой для номерного знака. Для этого нужно подварить балку из легкой трубы и на ней все разместить.

Итак, прицеп покрашен и готов к регистрации.

Напоследок отметим, что при правильной эксплуатации прицеп, изготовленный своими руками, прослужит вам верой и правдой много лет. Но при эксплуатации прицепа Вам потребуются и специфические навыки вождения автомобиля. Непосредственно при перевозке лодки всегда помните о том, что сзади у Вас прицеп, а поэтому вести себя на дороге нужно соответствующим образом. Существует множество различных внешних факторов, увеличивающих ширину и длину «коридора», занимаемого на дороге автомобиля с прицепом, тем более, что прицеп с расположенней на нём лодкой значительно шире самой машины. Обгон при движении с прицепом является достаточно опасным манёвром, так как водитель обгоняемого автомобиля может не ожидать появления прицепа и, вследствие чего, не успеть вовремя притормозить. Всегда оставайтесь на чеку, когда едите на автомобиле с лодочным прицепом, особенно если эта дорога Вам не знакома.

Виды тюнинга

Рассмотрение всех способов тюнинга невозможно, поскольку их много. Но основа упирается в идею. Если водителя что-то не устраивает в прицепе, он должен четко понять это. Определиться, где возможна доработка и какая. Это первоначальная сложность. Идеи преобладают над определенностью по количественному составу. Иногда придется идти на компромисс и даже оставлять изначальную задумку. Ведь внесение изменений в автомобильный прицеп регламентировано правилами.

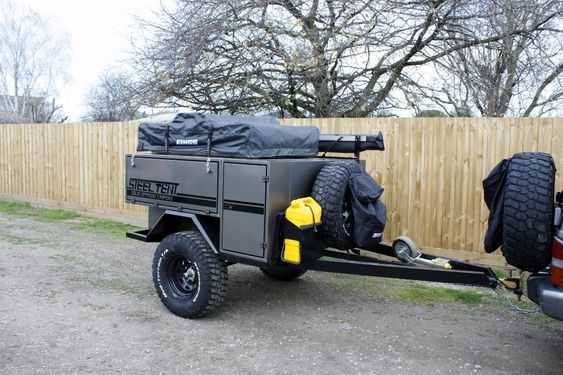

Внедорожный легковой прицеп

Однако если как объект для экспериментов выбрать классический бортовик, то поле деятельности появится и при отсутствии идей

Какие модели или марки – это неважно. Имеется кузов на колесах, значит, нужно его улучшить

Для бортовика применимы несколько перевоплощений. Но чтобы избежать ошибок, с направлением доработки определяются заранее.

Топ пять народных моделей лодочных автоприцепов

Модель: МЗСА 81771B.101-05

Автоприцеп для транспортировки надувных лодок и гидроциклов

Характеристики:

максимальная длина лодки 3,4 м;
грузоподъёмность 570 кг;
одноосный (два колеса).

Цена: 42 500 рублей.

Рессорная подвеска обеспечивает плавность хода при любой степени загрузки прицепа.

Продуманная система ложементов и креплений надёжно удерживают лодку на месте.

Держатель носовой части имеет возможность регулировки под конкретную модель.

Модель: МЗСА 81771C.101-05

Автоприцеп универсальный для малогабаритных лодок

Одна из самых востребованных моделей. Прицеп обладает рядом неоспоримых достоинств: сравнительно небольшая стоимость, лёгкость каркасной конструкции, щадящее покрытие ложементов. На него помещается большинство самых ходовых «народных» лодок. Прицеп устойчив, оборудован ручной лебёдкой, которая пригодится, если ваша лодка оснащена мотором.

Характеристики:

максимальная длина лодки 3,9 м;
грузоподъёмность 560 кг;
одноосный (два колеса).

Цена: 43 100 рублей.

Прицеп лёгкий и прочный одновременно. Крепёжные петли на раме позволяют фиксировать лодку стропами.

Специальное крепление позволяет комплектовать прицеп запасным колесом. Колесо приобретается отдельно.

Лодка крепится к прицепу растяжками

Модель: ЛАВ-81015В

Автоприцеп для перевозки надувных лодок

Характеристики:

максимальная длина лодки 3,5 м;
грузоподъёмность 520 кг;
одноосный (два колеса).

Цена: 41 000 рублей.

Прицеп предусматривает лёгкое отсоединение заднего фартука со всеми электролампами.

Лёгкий ход обеспечивают пружинные амортизаторы

Расширенная упорная часть приспособлена для крепления надувной лодки

Модель: 8213 B5

Автоприцеп серии «Водник»

Унифицированная модель одинаково хорошо подходит для перевозки объёмных надувных ПВХ-лодок и других видов водного транспорта. Прицеп оборудован самосвальной системой, облегчающей спуск судна на воду. Регулируемые ложементы подстроятся под днище лодки максимально эргономичным образом.

Характеристики:

максимальная длина лодки 5 м;
грузоподъёмность 540 кг;
одноосный (два колеса).

Цена: 47000 рублей.

Конструкция прицепа имеет дополнительный запас прочности за счёт квадратного сечения металлических профилей.

Предусмотрена возможность крепления запасного колеса. Колесо приобретается отдельно.

Полноценный отдых гарантирован благодаря экономии времени: вам не придётся накачивать лодку на берегу!

Модель: МЗСА 81771G.011-05

Автоприцеп для водного транспорта

Характеристики:

максимальная длина лодки 4,75 м;
грузоподъёмность 475 кг;
одноосный (два колеса).

Цена: 62 200 рублей.

Эргономичная конструкция и современный дизайн автоприцепа в сочетании с его функциональностью.

Рама подвижна относительно оси, это помогает правильно распределить вес лодки.

Съёмное дышло и регулируемый кронштейн носового упора позволяет отрегулировать конструкцию прицепа под своё плавсредство.

Выбор автоприцепа

При осуществлении выбора устройства по перевозке лодки из ПВХ следует остановить свое внимание на моделях производителей с хорошей проверенной репутацией. Кроме этого не стоит забывать о мощности, а также функциональных способностях собственного автомобиля

Критерии выбора автоприцепа:

Рама – это несущая часть, поэтому она должна выносить большую нагрузку

Обратите внимание, чтобы базовый металл конструкции не был слишком тонким, поскольку из-за постоянной тряски все крепежные элементы расшатаются, а со временем и вовсе повылезают. Устройство должно иметь антикоррозийное покрытие (оцинковано или окрашено).

Колеса

Предпочтительнее использовать равноправные колеса, как на самом автомобиле, так и на прицепе, тогда не будет никаких проблем по дороге. Если идентичных колес нет, тогда используйте для конструкции покрышки без камер.

Предпочтительнее использовать равноправные колеса, как на самом автомобиле, так и на прицепе, тогда не будет никаких проблем по дороге

Процедура регистрации

Для получения официального документа соответствия конструкции на самодельный прицеп для лодки ПВХ проходим регистрацию в ГИБДД или других организациях, которые лицензированы на испытание ТС. Подтверждаем соответствие качества изделия в специализированной службе. Организация выполнит необходимые тесты и испытания. При положительном решении будет выдан документ, подтверждающий, что устройство пригодно для эксплуатации. Такой прицеп не разрешается использовать для перевозки людей.

Обязательно сохраняем чертежи лодочных прицепов. По окончании процедуры регистрации вручается номерной знак и документ, подтверждающий прохождение ТО. Прицеп для лодки должен эксплуатироваться только при наличии этих документов. При остановке сотрудником ДПС и отсутствии документов на прицеп будет выписан штраф. Конфискация лодочных прицепов осуществляется в случае отсутствия номерного знака.

После всех процедур Вы получите свидетельство о регистрации ТС

Регистрация прицепа подразумевает предоставление свидетельства о том, что конструкция безопасна для участников дорожного движения. Из сертифицированных деталей потребуются торсионная ось и сцепное устройство. Сохраняем чеки и сертификаты.

Что такое ложементы для перевозки лодки

Итак, что представляют собой ложементы для лодки в бортовой прицеп? Это специализированное оборудование для перевозки надувной плоскодонной лодки ПВХ на багажнике с низким тентом на борту.

Внешние данные:

два деревянных бруска;
обтяжка ковролином по вертикали;
болты крепления.

На каждый такой крепыш нужно 3 пары болтов, пластины и гайки. Они предоставляются в комплекте при покупке. А вот багажник и ремни придется докупать дополнительно.

Длина обычно варьируется — в среднем размер достигает 250 см.

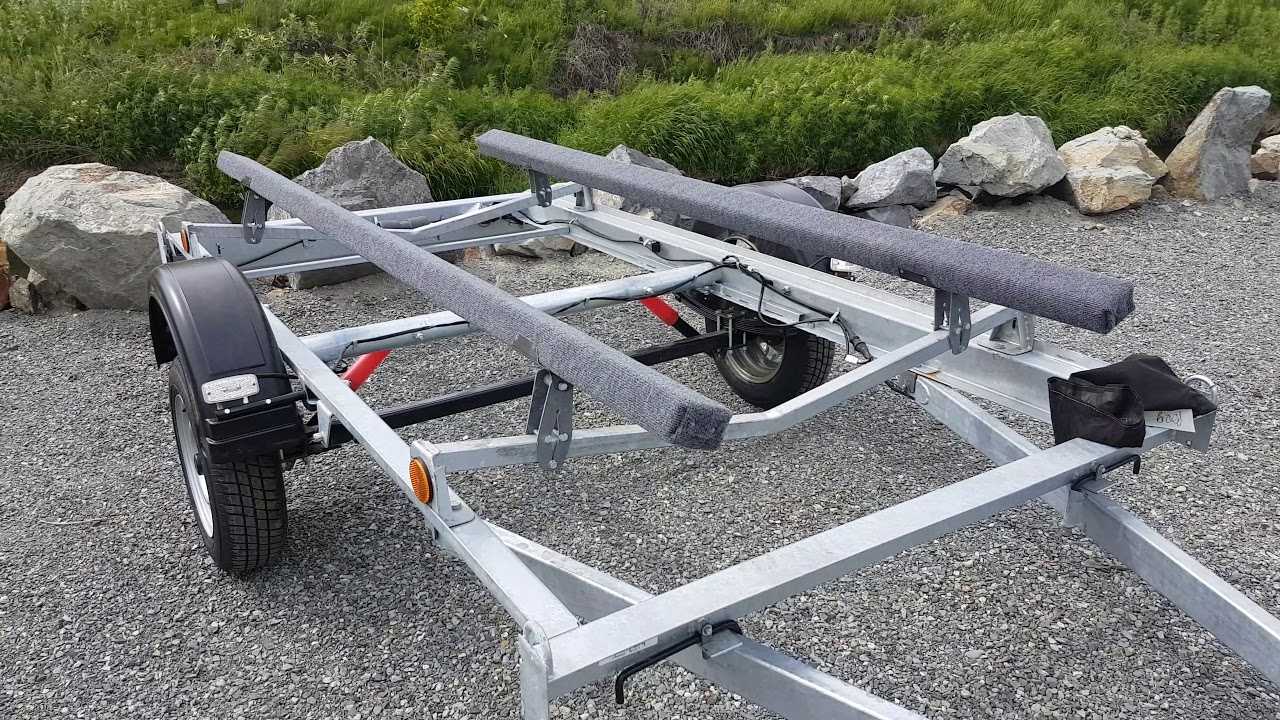

Ложементы на прицеп для лодки ПВХ.

Классификация прицепного транспорта:

Одноосный — для транспортировки средств 1,5 т и 6 м в длину. У них есть сцепные элементы, стоп-сигналы.
Двухосный — для перевозки средств 2,5 т и 8,5 м в длину. Имеют 2 оси для равномерного движения.
Трехосные — для груза в 3 т и длиной 9 м. Скорость передвижения не ограничена.
Тормозные. Их вес — 7,5 т. Есть специальные лебедки и ход для торможения.
Безтормозные — малогабаритные конструкции.

Основные требования: максимальный вес груза до 750 кг, масса ложементов при этом до 17 кг; размеры упаковки в сантиметрах 261*14*13, а базовый материал покрытия — оцинкованная сталь.

Ложементы позволяют транспортировать лодку таким образом, чтобы не вредить ее дну, не царапать обшивку.
