Как осуществляется регистрация фаркопа на легковой автомобиль

Виды и способы

Фаркоп может быть фиксированным, фланцевым или съёмным. Первый тип намертво крепится к бамперу машины, никак не убирается и не маскируется. Если говорить именно о креплении, то он считается одним из самых надёжных, потому что у устройства нет запаса хода и при смещении сцепки ему некуда двигаться. Однако при этом прочность конструкции ограничивается прочностью креплений и эластичностью бампера. Многих водителей легковых машин, решившихся на установку фаркопа, остановит тот факт, что его нельзя убрать. Потому что, скажем, прицеп они будут возить два раза в год, а прицепное устройство будет мозолить им глаза без перерывов. Для таких людей как раз и придумали съёмный вариант.

То есть вы подготавливаете площадку на бампере или под ним, устанавливаете на неё основную часть конструкции, а сам крюк с шаром кладёте в багажник. Когда вам понадобится фаркоп, вы просто достаёте его и прикручиваете. Конечно, от постоянного откручивания/закручивания гаек они не становятся прочнее, так что по надёжности такой вариант немного проигрывает стационарному. С другой стороны, он не портит внешний вид, а с нечастыми перевозками показатель надёжности нивелируется. Для многих водителей такой вариант действительно предпочтительнее.

Но что делать, если вам приходится перевозить иногда прицеп, а иногда — трейлер? У них разная высота, и в случае нерегулируемого прицепного устройства у вас появляются проблемы. Но есть фланцевый фаркоп, который эту проблему снимает. За счёт вариантов высоты крепления он позволяет отрегулировать себя нужным образом. Минус в том, что он несъёмный и постоянно будет маячить перед глазами. Зато за счёт усиленной рамы он надёжнее и прочнее «на разрыв».

Однако сейчас деление на виды становится условностью. Различные виды «шаров» и самих крюков, регулируемые как по высоте, так и по выносу, делают процесс буксировки простым. Установить фаркоп с нужным механизмом не сложно. На кузове машины есть отверстия для рамы, соответствующими метизами прикручиваете её к машине, а уже к ней, собственно, сам фаркоп. Разве что на некоторых моделях авто придётся проделать в бампере дополнительные отверстия. А дальше уже только от вас зависит, будет ли он там всё время или же вы будете доставать его только тогда, когда понадобится. При выборе руководствуйтесь не только эстетическими вопросами, но и разрешённой нагрузкой. Скажем, для стационарного устройства разрешённая масса прицепа не будет превышать полутора тонн. Для «дома на колёсах», соответственно, уже не хватит. Для более тяжёлых и громоздких грузов придётся обзавестись фланцевым фаркопом, который за счёт конструктивных особенностей способен выдерживать больший вес.

Для современных моделей машин к фаркопу подведены провода. Сделано это для того, чтобы габаритные огни и стоп-сигналы на прицепе были связаны с общей бортовой электросистемой. Правила говорят, что на дороге водители транспортных средств с прицепом обязаны обеспечить безопасность других участников движения, и дублирование сигналов машины как раз и служит этой цели.

Схемы прямого подключения

Распиновка 7 контактной розетки прицепа Евро и РФ

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. Подсветка номера и правый габаритный фонарь.
6. Лампы стоп-сигнала.
7. Правый габаритный фонарь.

Распиновка 7 контактной розетки прицепа США

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

Схема распиновка 13 контактной розетки

1. Поворотник левой стороны.
2. Задний противотуманный фонарь.
3. Земля для клемм с 1 по 8.
4. Поворотник правой стороны.
5. Левая сторона габаритов и подсветки номера.
6. Лампа стоп-сигнала.
7. Правая сторона габаритов и подсветки номера.
8. Лампа заднего хода.
9. Постоянное напряжение 12 вольт 35 ампер.
10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
11. Земля для клеммы.
12. Сигнальный провод.
13. Земля для клеммы 9.

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Немного о самостоятельном изготовлении

Я категорически против сборки фаркопов и прицепов своими руками, поскольку они крайне редко соответствуют предъявляемым требованиям по качеству и безопасности к подобным конструкциям.

Но все же считаю правильным привести примерную схему изготовления. Для начала вам понадобятся все расходные материалы, инструменты и сварочный аппарат. Для каждой машины предусмотрена своя схема согласования, особенности конструкций и прочие моменты. Потому общую для всех инструкцию по сборке даже при огромном желании я предложить никак не могу.

Из материалов вам понадобится:

• шаровый механизм, у которого есть встроенные проушины (придется купить на рынке, иначе никак);
• труба из прочного железа размером около 1 метра;
• балка-уголок на 0,5 метра;
• 2 гайки для фаркопа;
• болты диаметром 14 мм и соответствующие шайбы для них.

Чтобы из всего этого собрать полноценное ТСУ (желательно съемное, поскольку монолитные конструкции сейчас не в приоритете), вам придется приложить максимум усилий и осторожности

• Сначала снимите бампер своего авто. В проушинах делаются отверстия и приваривается к трубе. Наметьте центр участка, куда будет монтироваться фаркоп. Если приложить бампер сюда, то центр должен оказаться между траверсами;
• В выбранное место дополнительно приваривается еще один отрезок металла;
• На срединной части уже сваренной основы фаркопа крепятся уголки. Это позволит одновременно придать жесткости и надежности, а также сделать ТСУ съемного типа. В завершении этого этапа привариваются к балке гайки, которые отвечают за угловое сечение. Далее не забудьте состыковать их с центром всей конструкции;
• Проводятся дополнительные работы по выведению проводки для освещения. Вообще электрика, как по мне, куда более сложный этап, чем крепление металлических элементов будущего тягово-сцепного устройства;
• Завершается все грунтовкой и покраской металла.

Но вы сильно ошибаетесь, если думаете, что вам удалось установить на свой седан, хэтчбек или кроссовер ТСУ, с которым спокойно можно ездить по городу и за его пределами.

Главная проблема самодельных ТСУ

Суть в том, что это самодельная конструкция. Соответственно, отсюда вытекают все проблемы. Подобные манипуляции запрещены.

Если вы просто соберете фаркоп, поставите на машину и будете ее эксплуатировать, вас ждут серьезные штрафы и требование обязательно демонтировать конструкцию.

А все потому, что самодельное ТСУ нужно зарегистрировать, официально пройти сложную процедуру экспертизы. Практика наглядно показывает, что подавляющее большинство самодельных фаркопов не соответствуют требованиям безопасности. Следовательно, автовладельцы спешно их снимают и меняют на заводские.

С заводскими же ТСУ нет никаких проблем. Если заводом-производителем вашего автомобиля предусмотрена возможность установки фаркопа и езды с прицепом, то даже вносить изменения в ПТС не придется. А это актуально почти для 99% всех машин. Регистрировать придется сам прицеп, но это уже другая история.

Официальный ответ МВД по регистрации фаркопа

Руководствуясь п. 5 Правил завод-изготовитель транспортного средства направляет заявку на официальное утверждение транспортного средства, оснащенного механическим сцепным устройством или его элементом, либо санкционирует использование транспортного средства для буксировки прицепа любого вида, он должен, по просьбе компетентного органа или технической службы Договаривающейся стороны, предоставить этому органу информацию, которая необходима заводу-изготовителю сцепного устройства или его элемента для надлежащей разработки и изготовления механического сцепного устройства или его элемента для данного транспортного средства. По просьбе добросовестного подателя заявки на возможное официальное утверждение типа механического сцепного устройства или его элемента компетентный орган или техническая служба предоставляет подателю этой заявки любую соответствующую информацию, указанную ниже, а также содержащуюся в карточке сообщения, приведенной в приложении 2 Правил.

На каждом транспортном средстве, соответствующем типу транспортного средства, официально утвержденному на основании Правил ЕЭК ООН № 55, на видном и легкодоступном месте, указанном в регистрационной карточке официального утверждения, проставляется международный знак официального утверждения

, состоящий из:

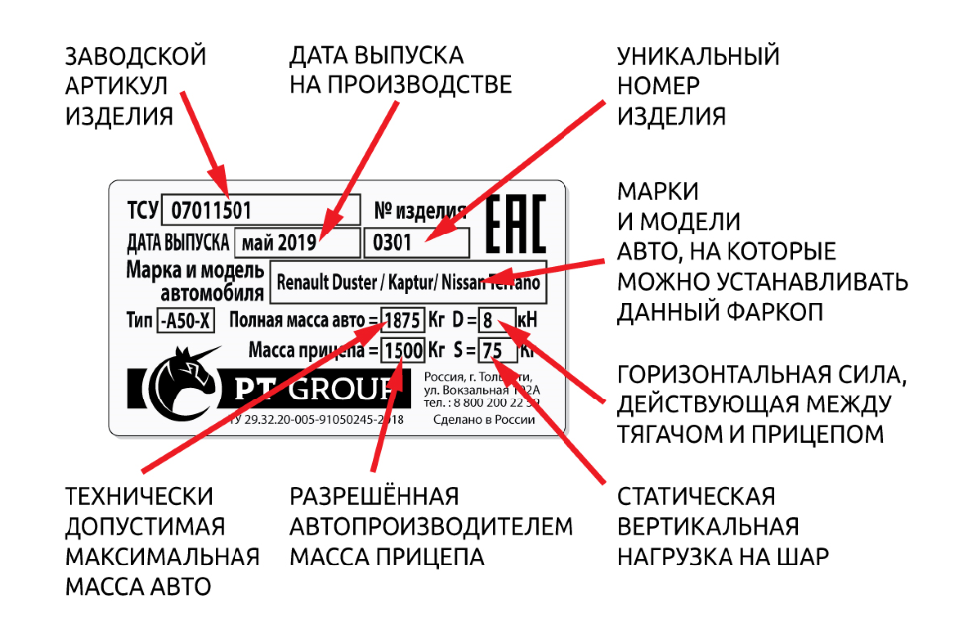

Знак официального утверждения должен быть четким и нестираемым и помещается рядом с табличкой, на которой приводятся характеристики транспортных средств, или наносится на эту табличку.

Кроме того, на сцепных устройствах и их элементах, представляемых на официальное утверждение, должна проставляться фабричная или торговая марка завода-изготовителя

, поставщика или подателя заявки. На них должно быть предусмотрено достаточное место для знака официального утверждения, изображенного в приложении 3 Правил. Это место должно быть обозначено на чертежах, упомянутых в пункте 3.2.2 Правил. Рядом со знаком официального утверждения на сцепном устройстве или его элементе должны указываться класс сцепного устройства, определенный в пункте 2.6 Правил, и соответствующие значения параметров, определенные в пункте 2.11 Правил и приведенные в приложении 4 Правил. Местонахождение этой маркировки должно быть указано на чертежах. После установки устройства или его элемента на транспортном средстве любая маркировка должна быть нестираемой и разборчивой.

В случае если вышеуказанные требования не выполнены

, для внесения изменений Вам необходимо пройти предварительную техническую экспертизу на предмет возможности внесения изменений в конструкцию транспортного средства (полный перечень организаций, уполномоченных производить предварительную техническую экспертизу, размещен на странице Департамента технического регулирования официального сайта Евразийской экономической комиссии: ( https://www.eurasiancommission.org.ru ) и обратиться в любое подразделение Госавтоинспекции с соответствующим заявлением.

Полезное видео

Опубликовано 24 декабря 2017Фаркоп – тягово-сцепное устройство, которое разрабатывается индивидуально для каждой модели автомобиля определенной марки. Он используется для того, чтобы прикреплять прицепное устройство и надёжно фиксировать его.

ВАЗ 2114, иначе называемый «Самара 2», — это пятидверный хэтчбек, модифицированная версия предыдущей модели ВАЗ 2109. Производство автомобиля было налажено в 2003 году. В 2007 году к стандартной комплектации добавили восьмиклапанный экологичный двигатель. В 2008 году широкие молдинги были заменены узкими. Следующее поколение автомобилей приобрело уже 16-ти клапанный двигатель (2009 год). Производство было остановлено в конце 2013 года заводом АвтоВАЗ.

Правовой аспект

Помимо физических последствий установка тягово-сцепного устройства может повлечь проблемы юридического характера. Самовольное оборудование автомобиля фаркопом запрещено. Об этом говорится в Техническом регламенте Таможенного союза «О безопасности колесных транспортных средств» (пункт 11 главы IV). Согласно этому документу конструкции из стали, которые выступают вперед относительно внешней линии бампера, находятся вне закона.

Важно отметить, что если фаркоп предусмотрен штатной комплектацией автомобиля, то данное положение на него не распространяется. Эксплуатировать машину с тягово-сцепным устройством, которое спроектировали создатели техники, можно беспрепятственно

Никакого наказания за это не последует.

Если водитель все-таки решил оборудовать свою машину фаркопом, то ему важно иметь в виду, что сделать устройство самостоятельно не получится. Оно должно быть изготовлено на заводе и иметь соответствующую документацию

Автомобилисту потребуется пройти ряд процедур. Необходимо:

• предоставить машину на предварительную экспертизу и дождаться ее результатов, то есть получить заключение;
• обратиться в ГИБДД за официальным разрешением на внесение изменений в конструкцию автомобиля;
• установить фаркоп, обратившись в автосервис (не забудьте забрать сертификат соответствия);
• пройти проверку безопасности в испытательной лаборатории;
• посетить станцию техосмотра и получить диагностическую карту;
• обратиться в ГИБДД для изменения регистрационных данных автомобиля, внесения корректировок в ПТС и получения нового свидетельства о регистрации.

Некоторые идут легким путем. Перед прохождением техосмотра они отправляются на СТО, чтобы временно снять самовольно установленный фаркоп. После прохождения процедуры его просто возвращают на место.

За подобные действия предусмотрено административное наказание. Если нарушение обнаружится, водителя привлекут к ответственности по части 1 статьи 12.5 КоАП РФ. Наказанием в 2021 году может стать предупреждение либо штраф (500 рублей).

Если фаркоп вам действительно необходим, устанавливайте его без нарушений закона. Ну а если вы не собираетесь использовать его по прямому назначению, лучше откажитесь от этой идеи. Ведь для повышения безопасности вождения достаточно соблюдать ПДД и внимательно следить за дорожной ситуацией.

Виды и критерии выбора

На рынке нетрудно отыскать различные разновидности ТСУ для Лада Гранта. Это объясняется тем, что сразу несколько компаний занимаются выпуском этих устройств для автомобиля ВАЗ 2190. Среди фирм, стоит отметить такие как «Лидер-Плюс», «Босал» и «Трейлер». Что касается самих тяговых сцепных устройств, то они, по типу конструкции, подразделяются на:

Устройства имеет съемный сцепной шар. Оно крепится к автомобилю с помощью болтов. После демонтажа шара, из под бампера транспортного средства слегка выступает муфта.

Как правило, имеет неразборную конструкцию. К местам креплений приваривается, либо прикручивается мощными болтами. Демонтаж такого фаркопа достаточно долгое и трудоемкое занятие.

К данному типу ТСУ относят фланцевые фаркопы с двумя и четырьмя болтами крепления. Кроме того, в продаже можно отыскать убирающиеся тяговые устройства. Они имеют специальный вертикальный механизм, и при неоходимости, после демонтажа шара, такое ТСУ можно убрать под днище автомобиля.

Также фаркопы делятся на:

1. Имеющие невысокую грузоподъемность. ТСУ данного типа позволяют транспортировать снаряженный прицеп массой до 1500 кг.
2. С увеличенной грузоподъемностью. ТСУ этого типа дают возможность буксировать прицеп, имеющий снаряженную массу от 3000 до 3500 килограмм.

Перед тем, как установить фаркоп на Гранту, следует ознакомиться с критериями выбора ТСУ:

Грузоподъемность. Если планируется перевозка крупногабаритных и тяжелых грузов, не стоит приобретать устройство с низкой грузоподъемностью. Использование неподходящего изделия приведет к разрушению кузова автомобиля.

Совместимость модели и транспортного средства. При покупке следует внимательно изучить деталь. На ней помещена маркировка, с помощью которой можно узнать совместимость изделия и автомобиля. При покупке детали для Лады Гранты Лифтбек, можно изучить информацию о совместимости тягового устройства с другими моделями автомобилей.

Материалы

При покупке следует уделить отдельное внимание качеству материалов, из которых изготовлен фаркоп. Кроме того, нужно выбирать изделия, не имеющие внешних дефектов и отличающиеся высоким качеством сборки.. При установке ТСУ на Ладу Гранту самостоятельно, смотрят на штатные места креплений детали

Должны совпадать все специально предназначенные отверстия. В противном случае, изделие нужно поменять на подходящее к автомобилю

При установке ТСУ на Ладу Гранту самостоятельно, смотрят на штатные места креплений детали. Должны совпадать все специально предназначенные отверстия. В противном случае, изделие нужно поменять на подходящее к автомобилю.

Немного о самостоятельном изготовлении

Я категорически против сборки фаркопов и прицепов своими руками, поскольку они крайне редко соответствуют предъявляемым требованиям по качеству и безопасности к подобным конструкциям.

Но все же считаю правильным привести примерную схему изготовления. Для начала вам понадобятся все расходные материалы, инструменты и сварочный аппарат. Для каждой машины предусмотрена своя схема согласования, особенности конструкций и прочие моменты. Потому общую для всех инструкцию по сборке даже при огромном желании я предложить никак не могу.

Из материалов вам понадобится:

• шаровый механизм, у которого есть встроенные проушины (придется купить на рынке, иначе никак);
• труба из прочного железа размером около 1 метра;
• балка-уголок на 0,5 метра;
• 2 гайки для фаркопа;
• болты диаметром 14 мм и соответствующие шайбы для них.

Чтобы из всего этого собрать полноценное ТСУ (желательно съемное, поскольку монолитные конструкции сейчас не в приоритете), вам придется приложить максимум усилий и осторожности

• Сначала снимите бампер своего авто. В проушинах делаются отверстия и приваривается к трубе. Наметьте центр участка, куда будет монтироваться фаркоп. Если приложить бампер сюда, то центр должен оказаться между траверсами;
• В выбранное место дополнительно приваривается еще один отрезок металла;
• На срединной части уже сваренной основы фаркопа крепятся уголки. Это позволит одновременно придать жесткости и надежности, а также сделать ТСУ съемного типа. В завершении этого этапа привариваются к балке гайки, которые отвечают за угловое сечение. Далее не забудьте состыковать их с центром всей конструкции;
• Проводятся дополнительные работы по выведению проводки для освещения. Вообще электрика, как по мне, куда более сложный этап, чем крепление металлических элементов будущего тягово-сцепного устройства;
• Завершается все грунтовкой и покраской металла.

Но вы сильно ошибаетесь, если думаете, что вам удалось установить на свой седан, хэтчбек или кроссовер ТСУ, с которым спокойно можно ездить по городу и за его пределами.

Главная проблема самодельных ТСУ

Суть в том, что это самодельная конструкция. Соответственно, отсюда вытекают все проблемы. Подобные манипуляции запрещены.

Если вы просто соберете фаркоп, поставите на машину и будете ее эксплуатировать, вас ждут серьезные штрафы и требование обязательно демонтировать конструкцию.

А все потому, что самодельное ТСУ нужно зарегистрировать, официально пройти сложную процедуру экспертизы. Практика наглядно показывает, что подавляющее большинство самодельных фаркопов не соответствуют требованиям безопасности. Следовательно, автовладельцы спешно их снимают и меняют на заводские.

С заводскими же ТСУ нет никаких проблем. Если заводом-производителем вашего автомобиля предусмотрена возможность установки фаркопа и езды с прицепом, то даже вносить изменения в ПТС не придется. А это актуально почти для 99% всех машин. Регистрировать придется сам прицеп, но это уже другая история.

Крепление фаркопа

Прикрепить фаркоп к своему автомобилю без помощи специалистов вполне реально. Возможно это будет немного дольше, чем в автомобильных мастерских, но при соблюдении определенных правил, в результате Вы сможете быть уверенными в его надежности.

Прежде всего ответственно подойдите к вопросу выбора тягово-сцепного устройства: оно должно полностью соответствовать модели Вашего автомобиля и выполнять не только практическую, а также эстетическую функцию.

Также, покупая устройство, не забывайте, что все фаркопы могут быть либо съемными (если захотеть можно с легкостью отсоединить крюк от балки), либо несъемными (крюк с балкой — единое целое). Первый вариант, с точки зрения удобства эксплуатации, конечно, более интересный, так как при отсутствии необходимости крюк можно снять, чтобы он не влиял на общий вид автомобиля.

Грузоподъемность тягово-сцепного устройства — еще один критерий его выбора. Понятно, что более крепкие конструкции, предназначенные для перевозки больших грузов стоят дороже, но в этом вопросе экономить не стоит: перевозка груза, превышающего допустимую норму грузоподъемности фаркопа, грозит возможностью серьезных последствий для участников дорожного движения.

И так, предположим, что ознакомившись с перечисленными рекомендациями по выбору фаркопа, Вы приняли их во внимание и приобрели нужное устройство. Теперь осталось только установить его на автомобиль. Как и к любой другой детали, к тягово-сцепному устройству прилагается инструкция, в которой доступно описан процесс его установки, надо только иметь в наличии комплект отверток и гаечный ключ

Ведущие производители таких устройств (BOSAL,THULE, Westfalia) сотрудничают с производителями известных марок автомобилей, благодаря чему при монтаже фаркопа не надо просверливать дополнительные отверстия в кузове (при условии, что модель подходит для вашего автомобиля)

Как и к любой другой детали, к тягово-сцепному устройству прилагается инструкция, в которой доступно описан процесс его установки, надо только иметь в наличии комплект отверток и гаечный ключ. Ведущие производители таких устройств (BOSAL,THULE, Westfalia) сотрудничают с производителями известных марок автомобилей, благодаря чему при монтаже фаркопа не надо просверливать дополнительные отверстия в кузове (при условии, что модель подходит для вашего автомобиля).

Независимо от марки и модели машины, порядок установки тягово-сцепного устройства можно разделить на такие основные этапы:

Подготовительный этап
, включающий демонтаж заднего бампера и демонтаж усилителя бампера. Демонтаж заднего бампера, который на современных автомобилях крепится с помощью нескольких саморезов и пластиковых пистонов. На некоторых моделях, прежде чем снять бампер Вам придется открутить задние фары, так как именно под ними находятся саморезы держащие бампер.

Демонтаж усилителя бампера производится безвозвратно. На его месте, в дальнейшем, будет находится балка фаркопа.

Этап непосредственной установки в каждом отдельном случае индивидуален и, обычно, довольно детально описывается в прилагающейся к модели инструкции. Если рассмотреть общие для всех моделей моменты, то установка будет выглядеть так:

балки фаркопа и его боковые кронштейны надо прикрепить к лонжеронам кузова соответственно схеме монтажа, показаной в инструкции;

прикрепите к балке подрозетник и просуньте жгут электропроводки устройства через отверстие в задней панели кузова, перед этим прицепив его пластиковыми жгутами к балке;

выполните электромонтаж. На большинстве автомобилей разъем для него предусмотрен конструкцией, остается только найти его руководствуясь схемой транспортного средства и соединить две колодки;

Обратите внимание! Во время крепления балки машины к элементам ее кузова, все резьбовые соединения нужно добросовестно затягивать.

установите снятые с автомобиля детали в обратном порядке. Также будьте готовы к необходимости слегка подрезать задний бампер вашего авто в соответствии с имеющимся в инструкции шаблоном

Если Вы не готовы к такой мере, обратите на это внимание при покупке: обычно такое требование указывается в руководстве по установке
