Пробило прокладку гбц: признаки, причины прогара и пробоя

Замена прокладки выпускного коллектора ВАЗ Классика, ВАЗ 2121 Нива.

При появлении первых признаков пробитой прокладки, которыми являются: нестабильная работа двигателя, появление копоти в месте пробитой прокладки, резкий запах выхлопного газа в подкапотном пространстве и характерный свистящий звук, необходимо сразу же заменить прокладку. Между фланцами головки блока цилиндров и выпускного коллектора установлена уплотнительная прокладка, изготовленная из прессованного асбестового листа, армированного сталью. При нарушении герметичности этой прокладки происходит прорыв наружу отработавших газов, сопровождающийся характерным резким звуком Если не удается устранить неисправность подтяжкой крепления выпускного коллектора, замените прокладку.

Снимаем наконечники «массовых» проводов со шпильки. Тем же инструментом отворачиваем гайку левого крепления впускного коллектора, которая также крепит кронштейн жгута проводов системы управления двигателем и рым. При отворачивании гаек крепления впускного коллектора могут вывернуться шпильки (см. на фото ниже).
При замене прокладки выпускного коллектора можно не отсоединять от коллектора фланец приемной трубы. Достаточно, отвернув гайки крепления коллектора, снять его со шпилек головки блока и отвести от головки настолько, насколько позволяет гибкость системы выпуска.

Ключом или головкой «на 12» отворачиваем гайку крепления «массовых» проводов жгута системы управления двигателем.
Замена прокладок впускного и выпускного коллекторов (ВАЗ 2106, 21061): Работа выполняется на холодном двигателе. Слить охлаждающую жидкость (смотреть: Замена охлаждающей жидкости). а) ослабить хомут крепления и снять шланг отвода охлаждающей жидкости из впускного коллектора; б) снять шланг вакуумного усилителя тормозов. Открутить 4 омедненные гайки крепления приемной трубы ключом «на 13» к выпускному коллектору. Открутить ключом «на 13» болт крепления приемной трубы к коробке передач и опустить приемную трубу до упора (смотреть: Замена деталей системы выпуска).

На счет дросселя — ну, Вы много чего ещё в жизни услышите) Можно и так, и так. Это вариант если не хочется сливать тосол и лишний раз трогать шланги. Хотя это +1 прокладка.Выпускной коллектор – это металлическая часть автомобиля, которая предназначена для сбора и дальнейшего выпуска отработанных газов из камер сгорания каждого цилиндра двигателя в выхлопную трубу. Как правило, коллектор, чаще всего, изготавливается из чугуна или нержавеющей стали.

https://youtube.com/watch?v=vdwqDblo4RM

Хорошая прокладка, за такую цену, лучше ничего не купиш, для уверенности два канала, тосольных, которые выходят из гбц, обмазал серым герметиком, поставил, и вроде бы, проблем пока нет,со временем будет видно.

На Сенс подходит только для машин выпускавшихся в основном до 2010года. Где после коллектора стоят штаны наподобие таврийских.

Видео «Замена прогоревшего клапана»

Более подробно о том, как осуществляется замена прогоревшего компонента головки блока цилиндров, вы можете узнать из этого видео.

Приобретите руководство по ремонту вашего автомобиля и модели. В ней описаны пошаговые процедуры с изображениями, которые объясняют, как заменить прокладку головки. Руководство также опишет все необходимые инструменты, которые вам могут понадобиться.

Слейте все масло и охлаждающую жидкость из двигателя. Снимите те детали, которые расположены в верхней части прокладки головки. Прочтите сервисное руководство вашего автомобиля, но в большинстве случаев эта процедура включает в себя удаление выпускного коллектора, впускного коллектора, крышку клапана и приводные ремни. На многих двигателях, вы должны будете удалить зубчатого ремня или цепи газораспределительного механизма. Постарайтесь изучить процедуры выравнивания ремня ГРМ или цепи и убедитесь, что вы четко видите метки выравнивания, перед тем как демонтировать компоненты синхронизации.

Узнайте, как удалить каждую деталь. Либо сфотографируйте и запишите, чтобы было легче вспомнить, как только вы закончите.
Прокладка — тонкий кусок уплотнительного материала, который можно увидеть, как только вы снимите головку.
Проверьте блок, чтобы убедиться, что не произошло деформации и отправьте головку или головки в автомобильный механически цех, чтобы их испытали под давлением.
Если испытание под давлением не покажет трещин, пусть механический цех восстановит головки. Никогда не пытайтесь переустановить головки блока цилиндров, которая не была профессионально восстановлена.
- Проверьте в сервис-руководстве спецификации головки, чтобы узнать, нужно ли заменять болты, когда прокладка головки будет заменена.
- Очистите поверхность головки и блока. Не поцарапайте и не повредите любые металлические части, так как это может помешать установить прокладку головки плотно.

  Очистите отверстия под болты, которыми закрепляют головку в блоке.

  Установите прокладку головки на блок. Используйте герметик, указанный изготовителем, и только нужное количество в определенных местах. Отклонение от рекомендаций производителя может привести к повреждению внутренних деталей двигателя.

  Установите блок с прокладкой головки на место.

  Используйте тарированный гаечный ключ, чтобы затянуть головку на блок. Проверьте сервисное руководство, чтобы определить головку болта, а также количество оборотов, которые должно быть применено для каждого шага. Некоторые болты головки требуют трех шагов плюс поворот на определенное количество градусов в конце.

  Замените другие компоненты двигателя, которые вы извлекли.

  Установите ремень привода газораспределительного механизма или цепь обратно в надлежащее положение, аккуратно вращая распределительный вал и коленчатый вал.
  Убедитесь в том, что двигателю ничего не мешает. Если же что-то есть, существует очень специфический метод, который состоит в повороте и настройке распредвала на коленчатый вал так, чтобы не повредить и не сгибать клапаны! Если возможно, установите распределитель так, чтобы он правильно подходил к каждому цилиндру. При необходимости, отрегулируйте клапанный зазор, следуя руководству.

  Залейте в двигатель новое масло, замените масляный фильтр и заполните систему охлаждения новым заводским средством.
  Когда вы запустите двигатель, убедитесь, что двигатель работает на холостом ходу на полную мощность. Это необходимо, чтобы система охлаждения могла выгнать все воздушные пузыри. Некоторые двигатели требуют специальной процедуры выгонки воздуха в системе охлаждения, рекомендуем почитать об этом отдельно.

В этой статье попытаемся рассказать о том, как быстро и легко снять с автомобильного двигателя головку цилиндров. Снимать ее надо для чистки нагара, образовавшегося в камерах сгорания, замены поврежденных или износившихся клапанов, а также во время разборки двигателя транспортного средства. Чтобы снять головку цилиндров двигателя, нам будут нужны: рожковый ключ, накидной ключ.

Если вы будете точно следовать этой инструкции, то сможете быстро и просто снять головку блока цилиндров с вашего автомобиля.

Автовладельцу может понадобиться снять ГБЦ. Как правило, это неотъемлемая составляющая частичного или капитального ремонта двигателя. Также снятие головки блока цилиндров может понадобиться и при простейших процедурах:

замене и натяжении цепи ГРМ,
замене прокладки ГБЦ,
регулировке двигателя (клапанов) и т.д.

Также данная процедура нужна при проведении диагностики двигателя, а точнее состояния клапанов, блока цилиндров и т.д. Процедура сама по себе не сложна, однако требует определенных навыков и наличия некоторых инструментов.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Признаки пробития прокладки ГБЦ

Когда вы решили проверить уровень масла в вашем автомобиле, то на щупе вместо масла появилась белая пена. Такая же пена может появиться и под пробкой горловины для заливки масла. Это признаки того, что в масляную систему двигателя проникла охлаждающая жидкость. Причиной этого может быть только пробитая прокладка ГБЦ. Тут надо заметить, что в очень редких случаях такое может случиться, если появились трещины в блоке цилиндров (прокладка при этом может быть совершенно не повреждённой). В любом случае, если вами была обнаружена такая белая жидкость, то надо «бить тревогу» и, либо самому начать устранять эту проблему, либо обратиться в ближайшую автомастерскую за квалифицированной помощью.
Появляется густой белый пар из выхлопной трубы вашего автомобиля, когда двигатель работает. Иногда с капельками влаги. Это свидетельствует о том, что охлаждающая жидкость проникла в цилиндры. Косвенно на это может указывать то, что резко снизится уровень охлаждающей жидкости. Это и понятно, так как она вылетает через выхлопную трубу. Но белый дым не всегда может говорить вам о пробитой прокладке ГБЦ. Такой дым может появиться и тогда, когда вы прогреваете мотор, когда много конденсата. Или когда высокая влажность в сырую погоду. Это нормальное явление и паниковать тут не следует. Если у вас действительно пробило прокладку ГБЦ, то белый пар будет идти из выхлопной трубы постоянно и в обильном количестве.
В расширительном бачке появляются масляные пятна и масляная плёнка. Масляные образования могут появляться и в радиаторе. Если вы это заметили, то с большой долей вероятности поможет вам определить, что нарушена целостность прокладки головки блока цилиндров

В любом случае следует обратить на это внимание. Интересно, но встречаются и такие «спецы» которые умудряются промывать систему охлаждения отработанными моющими средствами

Но на таких «специалистов» не надо обращать внимание и будем считать, что к нам это не подходит.
Если в горловину вашего радиатора равномерно поступают газовые образования, напоминающие пузырьки от шампанского, то это может говорить о том, что из камеры сгорания в охлаждающую жидкость попадают выхлопные газы. Вероятнее всего, что где-то есть отверстие, через которое и поступают выхлопные газы и причиной этого может быть пробитая прокладка головки блока цилиндров. Если пузырьки появляются в процессе замены охлаждающей жидкости, то не обращайте на это внимание, но если этот процесс идёт постоянно, значит надо искать причину.
Если выхлопные газы вырываются наружу через прокладку ГБЦ, то такое явление встречается не очень часто. Заметить это можно достаточно легко, надо только присмотреться. Но забывать про это тоже не надо – ведь неизвестно, что может произойти. Более распространена ситуация, когда из-под головки блока цилиндров появляются масляные разводы. В таком случае надо попытаться затянуть болты крепления ГБЦ. Но в этом случае надо чётко следовать инструкции, а то можно сделать ещё хуже. Затягивать шпильки болтов надо в строгой последовательности и с таким усилием, который рекомендован изготовителем. В противном случае можно сорвать резьбовое соединение или сломать шпильку. Используйте для этого динамометрический ключ. Если у вас его нет в наличие, то возьмите у кого нибудь либо приобретите в магазине.
Бывают случаи, когда прокладка ГБЦ получает пробой между цилиндрами. Найти такую поломку очень сложно, так как тут будут отсутствовать любые явные признаки этого. На это будет указывать только повышенный расход топлива и понижение мощности автомобиля. Способствовать этому может много причин. Поэтому, воспользуйтесь для диагностики этой неисправности компрессометром. Если в одном из цилиндров пропала компрессия (либо в нескольких), то это напрямую может указывать на то, что пробило прокладку ГБЦ .

В заключении можно сказать о том, что если вы установили, что у вас пробило прокладку, то ни в коем случае не надо откладывать ремонт. Лучше сразу обратиться в автосервис и устранить эту проблему.

Удачи на дорогах!

Проголосуйте, понравилась ли вам статья?

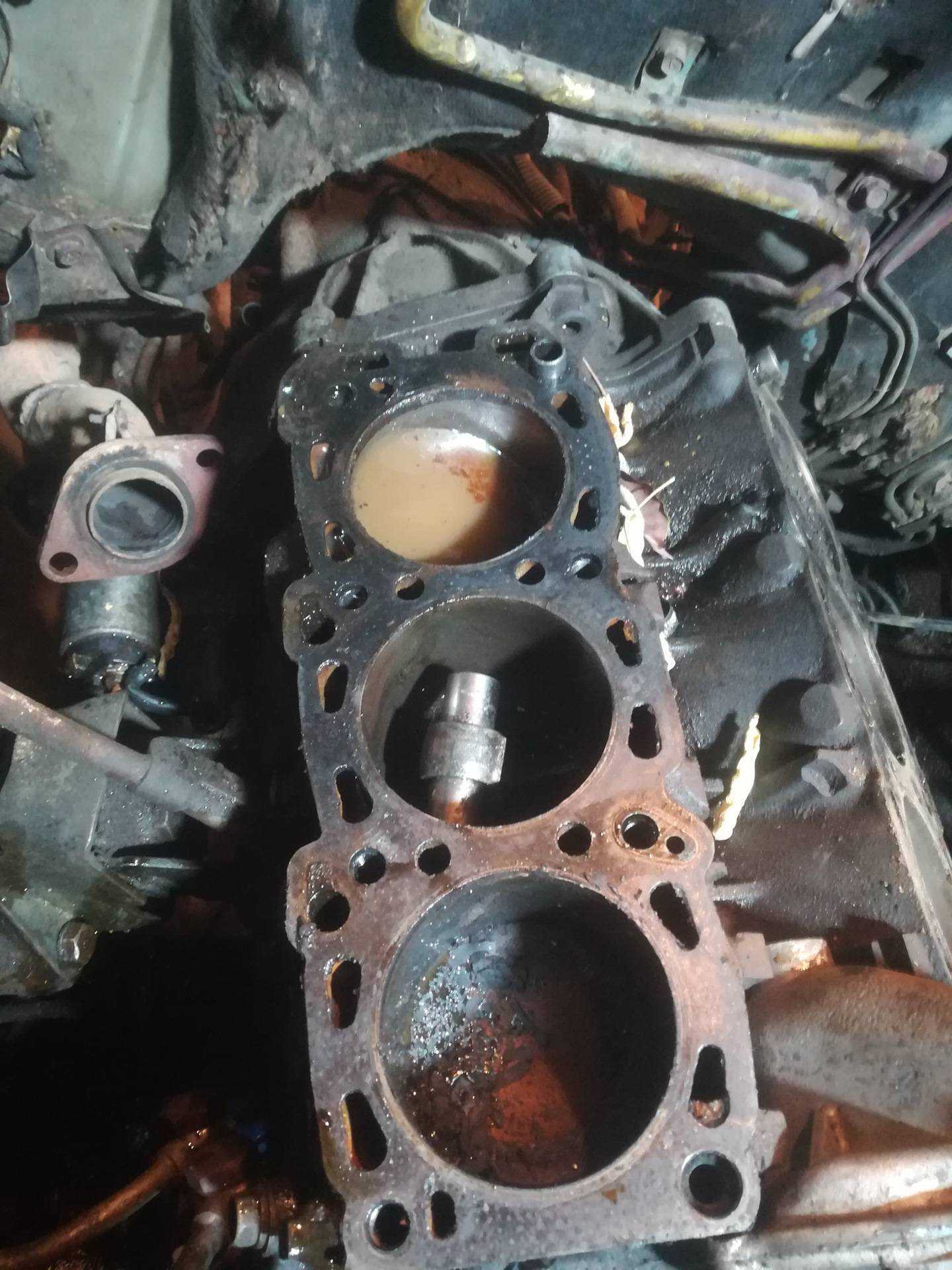

Прогар прокладки между двумя соседними камерами сгорания

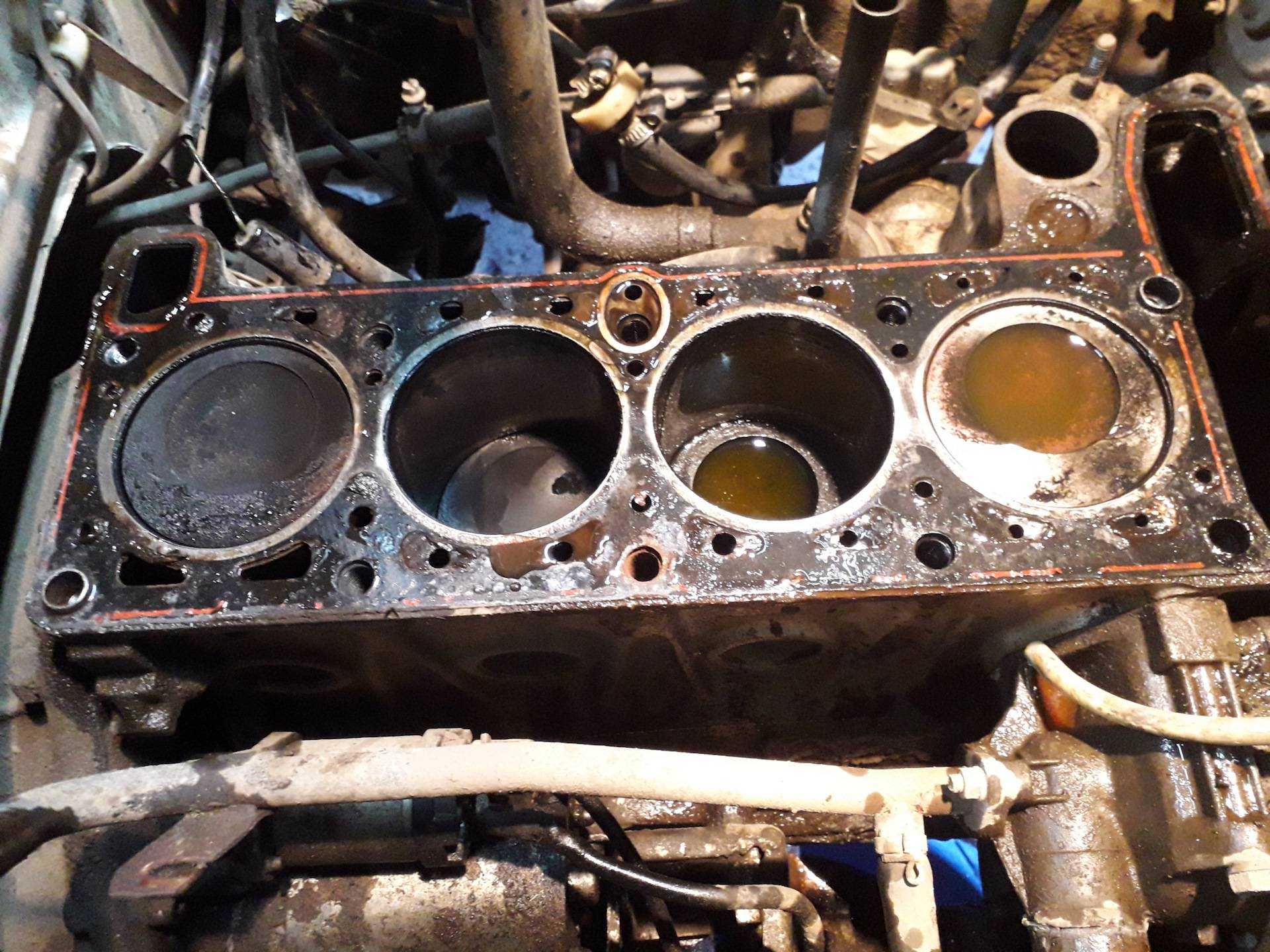

Прогар прокладки между 2 и 3 цилиндром. Ожидаемо, так как компрессия в них упала.

Отдельно стоит отметить случай, когда прокладка прогорает между двумя соседними камерами сгорания. Явных, визуальных признаков такого прогара нет.

Зато есть симптомы, говорящие о прогаре такого характера — снижение мощности двигателя, высокий расход топлива, трудный пуск при полностью исправных системах зажигания, питания и отрегулированном газораспределительном механизме.

Диагностика

Замер компрессии

В случае пробоя прокладки компрессия в двух соседних цилиндрах будет на порядок ниже номинальной, что говорит о пробое.

В этом случае при замене прокладки стоит внимательно изучить место прогара, возможно, там появилась раковина или микротрещина, а она и дальше будет вызывать прогар прокладки именно в этом месте.

Рекомендуем: Всё о давлении масла в двигателе: какое должно быть, как измерить

Как диагностировать неисправность прокладки головки блока цилиндров?

Используются несколько методов исследования.
Проверка состояния охлаждающей жидкости и моторного масла
Измерение давления сжатия (компрессия двигателя)
Испытание масла в цилиндре, в котором было обнаружено низкое сжатие. В него наливается небольшое количество моторного масла, и его поведение наблюдается при колебаниях давления (в автомобилях, где нет проблем с прокладкой, оно должно быстро увеличиваться)
Добавление реакционной среды к охлаждающей жидкости, которая обнаруживает углекислый газ в системе охлаждения
Как долго вы можете ездить с поврежденной прокладкой головки? Неисправность должна быть устранена как можно скорее, поскольку приводной блок может заклинивать.

Чем грозит прогоревшая прокладка ГБЦ

Когда прогорела прокладка ГБЦ, последствия зависят от времени обнаружения неисправности и прекращения эксплуатации автомобиля. Если прокладка только прогорела, то можно обойтись минимальными потерями – заменой самой прокладки и сопутствующими работами. При движении с прогоревшей прокладкой возможны:

сильный перегрев с деформацией головки, что приведет к ее замене, а это не дешево;
заклинивание двигателя;
порыв патрубков системы охлаждения из-за высокого давления горячих газов.

Последствиями заклинивания двигателя могут стать необходимость шлифовки или замены коленвала, замена вкладышей, шатунов или поршней. В худшем случае может понадобиться ремонт блока цилиндров.

Бывают случаи, когда за ночь, сквозь прогоревшую прокладку в цилиндр набирается тосол и при запуске случается гидравлический удар с деформацией головки, шатуна, поршня, коленвала. Если возникла необходимость запустить двигатель, продолжительное время стоявший с прогоревшей прокладкой, необходимо выкрутить свечи или форсунки (для дизелей) и прокрутить коленвал. Затем обратно вкрутить свечи и можно заводить. Описанная процедура поможет избежать гидроудара, а значит, сэкономит деньги и время на ремонт.

Учитывая последствия, которые настают после того как прогорает прокладка ГБЦ, в случае возникновения любого из приведенных признаков, следует безотлагательно обратиться к специалистам. » alt=»»>

Очень многие узлы и агрегаты в современном автомобиле не могут нормально функционировать без герметизации в сопряжениях. Наиболее чувствительными в этом плане считаются сопряжение головки блока и блока цилиндров. Если за герметизацию в других узлах могут отвечать прокладки из технического картона, резиноматериала, а иногда и просто слой герметика, то в случае с головкой блока для герметизации служит прокладка довольно сложной формы и состава.

Признаки прогоревшей прокладки головки блока

Автомобильный двигатель – достаточно сложное устройство, и точно провести диагностику не всегда сразу удается даже специалистам.

Но существуют некоторые признаки, и если они присутствуют, то прокладка головки блока все-таки прогорела:

тосол (антифриз) периодически выкидывает из расширительного бачка;
мотор троит, нет компрессии (или она очень малая) в одном или двух цилиндрах;
печка в салоне автомобиля гонит холодный воздух;
двигатель быстро перегревается, и датчик на комбинации приборов показывает большую температуру;
в охлаждающей системе появляется масло, а в картере двигателя – охлаждающая жидкость, что можно определить двумя способами (1. на щупе уровня масла в двигателе заметны капли 2. на крышке залива масла образуется желтая пена)

Если термостат или пробку расширительного бачка смогут заменить многие автолюбители, то справиться с заменой прокладки головки блока уже значительно сложнее.

Особенно когда модель двигателя сложная и «нафарширована» различными электронными устройствами.

Замена прокладки головки блока, это сложный ремонт двигателя, как правило сопутствующий к дополнительным ремонтным работам.

Возможно потребуется шлифовка соприкасающейся поверхности головки блока, даже со шлифовкой клапанов или их заменой.

Сильно перегретый двигатель, потребует замену поршневой группы.

Определить эту неисправность может только опытный слесарь-моторист.

Так что, если диагностика прогара прокладки головки блока показала проблему, ищите хорошего моториста.

Грузите свой автомобиль на эвакуатор и везите в специализированный сервис.

Ездить на машине уже категорически нельзя!

И помните, неквалифицированный ремонт может только усугубить ситуацию. И затрат на восстановление работоспособности мотора потребуется значительно больше средств.

В случае прогара прокладки ГБ не стоит экономить на ремонте.

Раз уж вы попали, то не стоит отчаиваться, это судьба, спокойно примите её испытания и обратитесь в специализированный автосервис с хорошим техническим оснащением.

А вообще, старайтесь не перегревать двигатель.

Удачи вам на дорогах. И не скупитесь, делитесь информацией в сетях. И помните признаки прогара прокладки головки блока цилиндров.

Как правильно выполнить замену прокладки?

Если вы заметили признаки пробитой прокладки гбц ваз 2114, и после осмотра убедились, что это действительно так, то единственным путем решения этой проблемы остается замена прокладки.

Безусловно, выполнить это можно и в автосервисе, но стоить эта, в общем-то несложная операция, будет довольно дорого. Именно поэтому можно выполнить замену прокладки самостоятельно.

Самое первое, что понадобится для этого сделать — это отключить все подключенные к двигателю устройства и приборы, снять ремни и т.д. Будет не лишним при этом записать все, что было снято (чтобы в последствии не оказалось чего «лишнего»).

Затем надо открутить крепежные болты головки.

Для этого предварительно очищаем их от загрязнений, ржавчины и технических жидкостей, а затем поочередно их откручиваем (предварительно каждый из болтов надо слегка провернуть, и только проделав эту процедуру со всеми болтами, выкрутить их уже полностью).

После этого демонтируем изношенную прокладку, а на ее место устанавливаем новую (при этом нужно ориентироваться на втулки и выступы — они помогут установить прокладку в правильно положение, без неровностей и перекосов).

Когда новая прокладка установлена, остается только выполнить обратное подключение всех агрегатов, а потом зафиксировать ГБЦ при помощи болтов.

Следует обратить особое внимание, что делать это следует никак не «на глаз» — это приведет к очень быстрому износу прокладки, и менять ее придется заново. По этой причине, закручивание болтов осуществляется только с использование динамометрического ключа и только на ту величину, которая прописана в паспорте

Как проверить прокладку ГБЦ

В процессе диагностики автовладелец должен знать, как проверить прокладку головки на исправность. Для этого используйте следующие методы.

С помощью перчатки, пакета или воздушного шара

Наденьте резиновую перчатку, пакет (необходимо зафиксировать в основании), презерватив или воздушный шар на расширительный бачок, после чего запустите мотор и оставьте его на три-пять минут. Желательно увеличить обороты до трех-пяти тысяч. Чем серьезнее повреждение, тем быстрей изделие наполняется газами.

Используйте бутылку

На грузовых авто для проверки найдите бутылку на 0,5 л.

Далее сделайте следующее:

Найдите сапун на расширительном бачке.
Наполните бутылку водой.
Вставьте в нее трубку.

Появление пузырьков воздуха свидетельствует о наличии повреждения.

Выводы

Пробой может принести автовладельцу немало проблем

Важно точно выявить симптомы и устранить причину их появления. С этой задачей способен справиться человек с техническими навыками

Дилетант только усложнит ситуацию.

Приведем типичный пример. У вас нет динамометрического ключа. Поэтому закрутили болты на глаз. В результате пережима уплотнитель сплющился. Появился зазор. Придется повторно снимать головку и менять прокладку на новую.

У сотрудников автосервиса есть все необходимое оборудование. Они выполнят профессиональную диагностику, заменят уплотнитель и сделают это качественно. Эта проблема не будет беспокоить вас несколько лет.
