Покраска блока двигателя и клапанной крышки автомобиля

Покраска крышки клапанов

Обзаведясь всем необходимым, можно приступать непосредственно к покраске. Для упрощения процесса ниже приведена пошаговая инструкция.

Шаг 1. Снимите клапанную крышку. Для этого нужно отсоединить провода и выкрутить крепежные элементы.

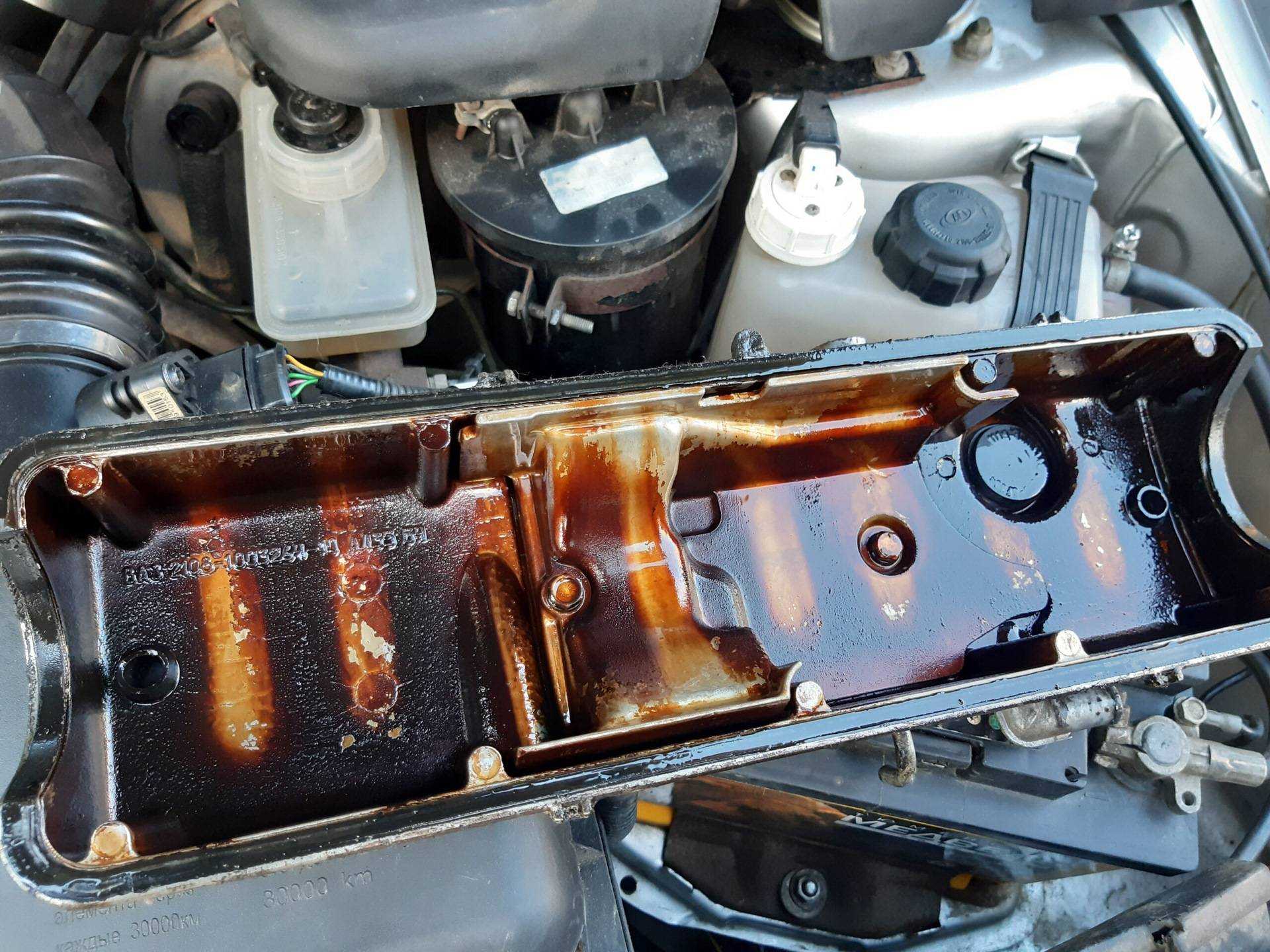

Снятие клапанной крышки

Шаг 2. После снятия крышки неплохо было бы . Поэтому перед покраской снимите старые прокладки при помощи отвертки.

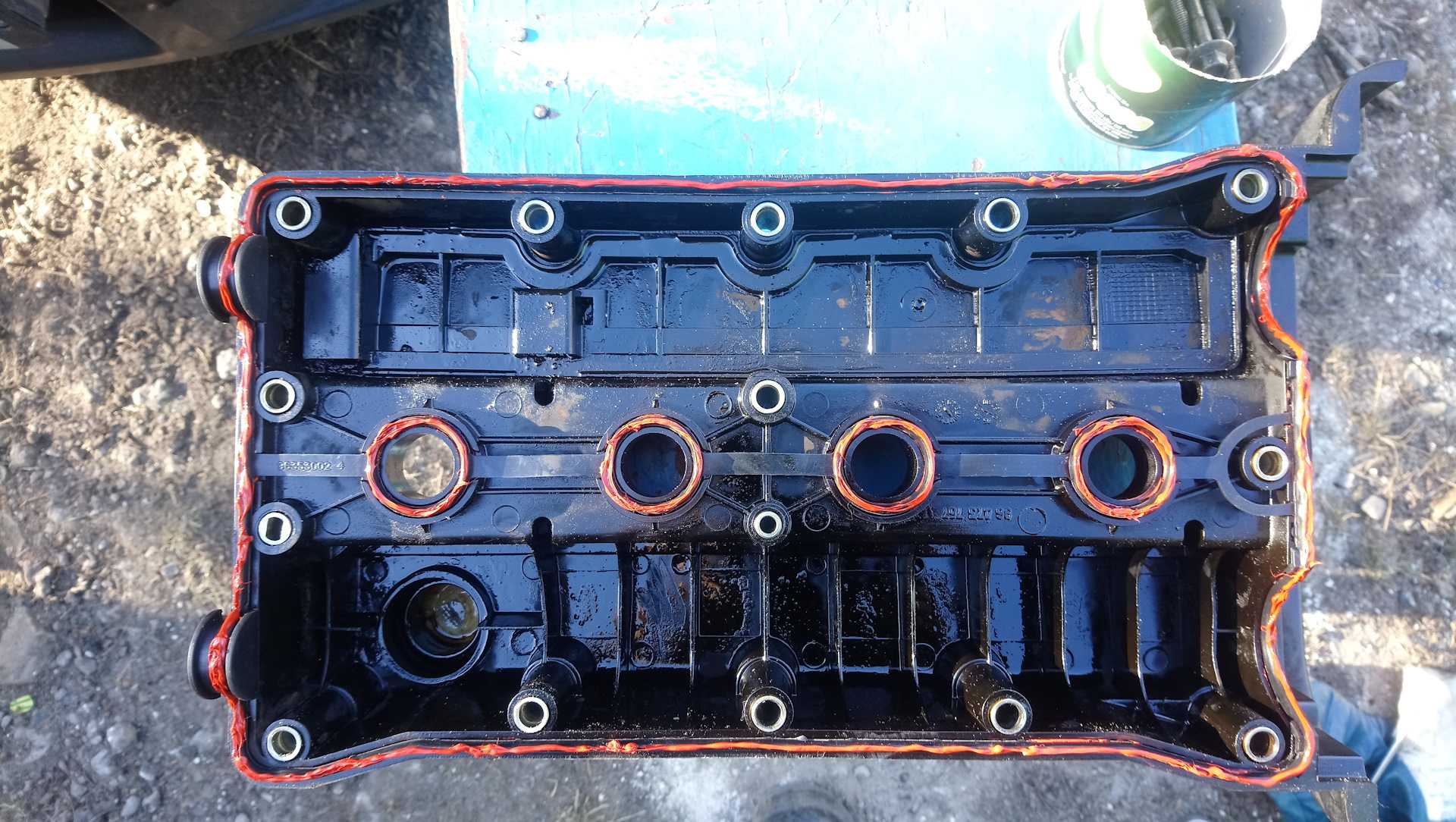

Демонтаж старых прокладок с крышки клапанов

Шаг 3. Очистьте крышку металлической щеткой, удалив тем самым всю скопившуюся грязь.

Очистка клапанной крышки

Шаг 4. Обработайте металлическую поверхность обезжиривателем.

Обезжиривание металлической поверхности

Шаг 5. Заткните все отверстия в клапанной крышке ветошью или бумагой.

Заглушка отверстий клапанной крышки

Шаг 6. Возьмите баллончик с высокотемпературной краской и нанесите на крышку в несколько тонких слоев. Между нанесением каждого слоя нужно подождать 10 минут.

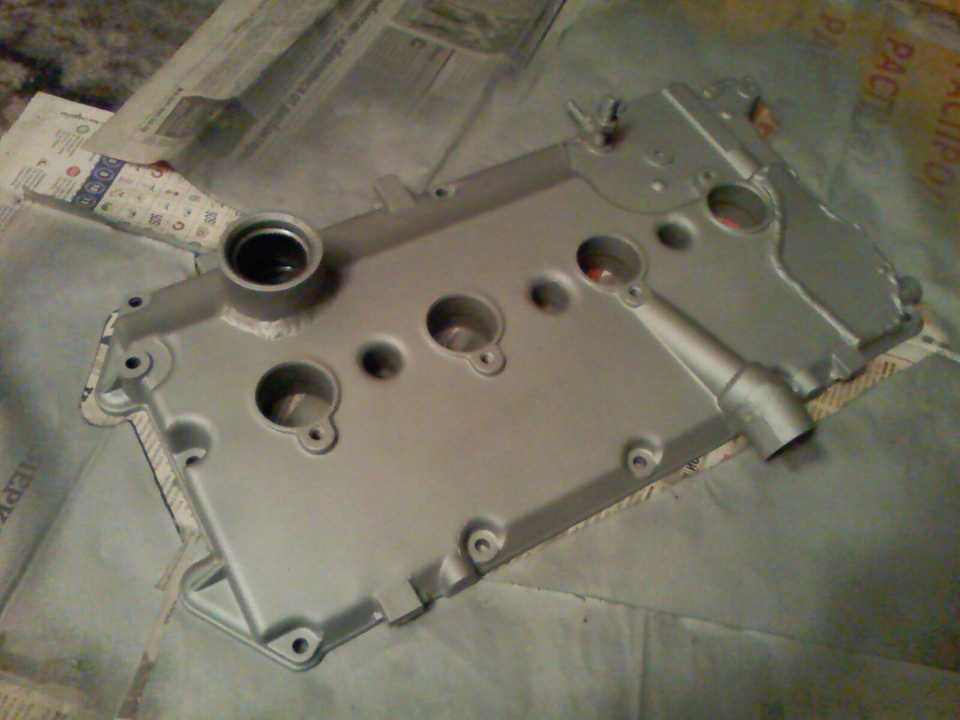

Нанесение первого слоя высокотемпературной краски

Шаг 7. Всего нанесите 2-3 слоя краски.

Нанесение остальных слоев

Шаг 8. Обработайте напильником логотип на крышке после полного высыхания краски. В качестве альтернативы вы можете покрасить логотип другим цветом при помощи кисточки.

Очистка логотипа на крышке от краски

Шаг 9. Замените прокладки и поставьте клапанную крышку на место. Таким образом, немного потратившись на краску, вы сможете серьезно преобразить ваше подкапотное пространство.

Установка перекрашенной клапанной крышки на место

Шаг 10. Клапанная крышка готова! Можете наслаждаться результатом.

Крышка клапанов перекрашена

Как я менял прокладку клапанной крышки ваз 2107

как вы помните, летом менял маслосъемные колпачки, затем их пришлось заново перебивать, тогда очень торопился, да и прокладку клапанной не стал менять. И при замене масла в коробке заметил свежий масляный подтек на колоколе и поддоне, но не придал этому особого значения, также передняя крышка была в масле, отнес это к пропускавшим болтам успокоителя и натяжителя.

Однако, уровень масла в двигателе со временем начал снижаться, появился запах горелого в салоне, стал прокручивать ремень из-за попавшего на него масла. В результате тщательного осмотра обнаружил две течи из-под клапанной, в задней части двигателя у щита и спереди под гофрой воздухозабора, хотя, особо их и не заметишь. Видимо, от морозов прокладка начала пропускать еще больше, подтяжка не помогла.

Решил заменить прокладку на такую же, они сейчас все идут с включениями пробки, чистой резины еще не замечал.

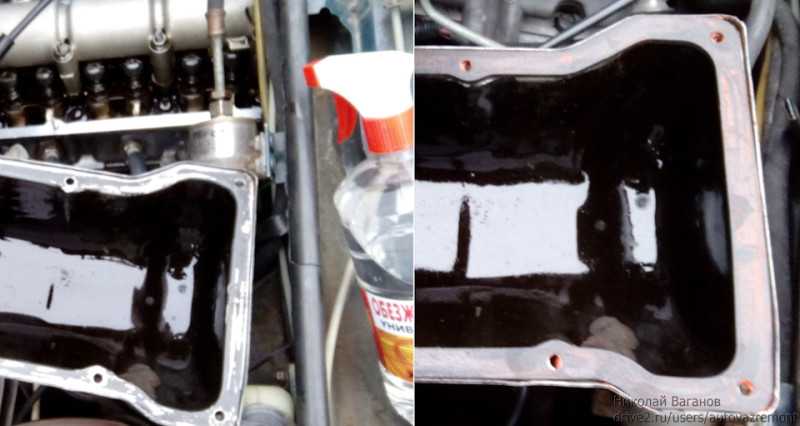

Старая была уже сильно пережата, судя по всему, давило по отверстиям, так как при затяжке резину в этих местах как раз растянуло, да и текло с углов в местах крепления крышки.

Также, крышка была немного промята по местам крепления.

Выстучал молотоком с деревяшкой на глаз более менее, однако, возможности проверить на плоской поверхности не было.

Новую прокладку смазал с двух сторон тонким слоем герметика, чтоб наверняка, все поверхности хорошо обезжирил.

Затянул и на следующий день завел, после прогрева опять начало давить масло с углов у моторного щита и спереди, подтяжка немного помогла, но ненадолго. Проездил так несколько дней, подтягивая несколько раз, хоть спереди и помогло, но сзади все так же давило. Если бы это было с другой стороны, а не у выпускного коллектора, то можно было бы и «забить» до лета.

Подумывал уже сменить клапанную крышку, но на инжектор она стоит от 2 тыс.рублей, можно в принципе поставить от карбюратора, она дешевле и начинается от 800 рублей. На Драйве вычитал, что ставят еще пробковые прокладки, решил попробовать и заказал самую дешевую, что нашел под маркой Виктор Рейнц, ну, и еще одну резиновую от БРТ за 50р. Вторая оказалась «промокашкой», поэтому сразу отпала.

Также, купил новые болтики с граверами вместо самоконтрящихся болтов с капроновыми колечками, которые установил в свое время, так как динамоключа на такие небольшие усилия нет, а с кольцом не чувствуешь момент затяжки из-за чего, видимо, и перетягивал крышку.

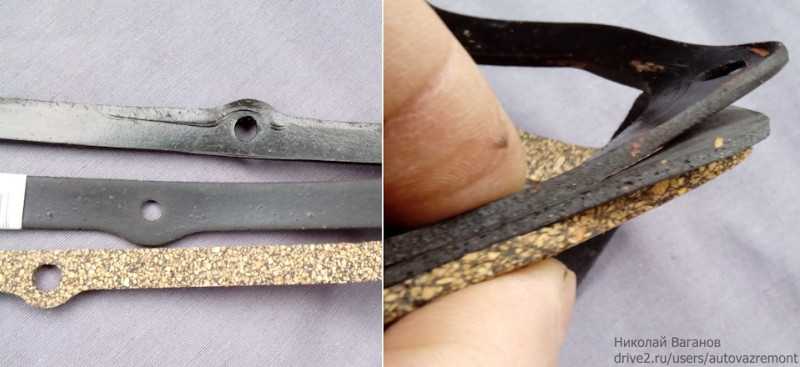

Пробковая прокладка потолще, но уже стандартной, отверстия побольше.

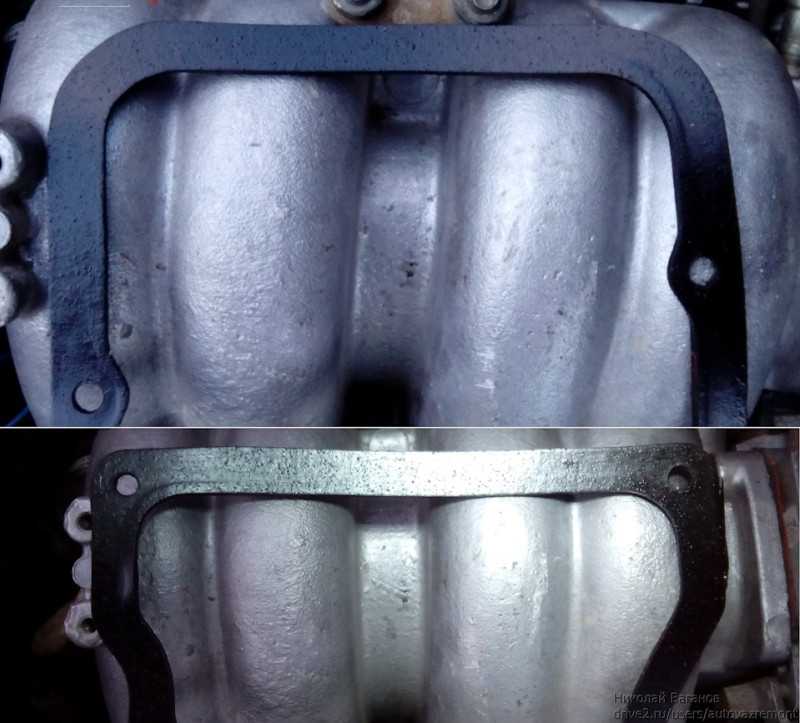

Резиновую прокладку спереди перекусило кромкой крышки видимо из-за того, что слишком широкая. Сзади почему-то, судя по отметинам, прижимало по центру плохо, хотя визуально в том месте крышка кажется наоборот выгнутой наружу.

Также заметил, что прижимные шайбы тоже уже кривые, но времени покупать новые не было.

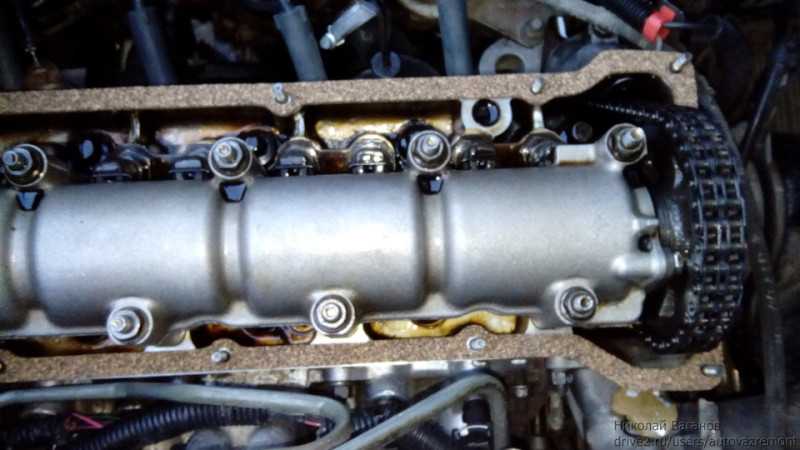

Новая прокладка легла ровно по отверстиям, ничего обезжиривать или мазать герметиком не стал.

Затянул от руки согласно схеме в несколько приемов несильно, чтобы не передавило.

Однако, все равно стало немного пропускать с угла сзади, протянул, наверное, раз 10 понемногу по 1-2 градусу, пока течь не ушла. Сейчас, вроде как, все в норме уже вторую неделю.

Посмотрим как себя поведет, если опять начнет сопливить, то видимо придется менять крышку.

И еще вопрос — что за отверстие под шляпку болта в головке?

Посчитаемся:

• Обычная прокладка — 120р
• Пробковая прокладка VICTOR REINZ 701295700 — 90р
• Гайки и шайбы по 8 шт — 40р
• Итого — 250р

Как выбрать краску

Как уже ранее отмечалось, для клапанной крышки нужна специальная краска, способная выдерживать высокую температуру. В основу таких красок входят мультиполимеры, силикон, а также эпоксидная смола. Некоторые производители добавляют в состав ЛКМ маленькие керамические частицы, что позволяет повысить жаропрочность краски.

Высокотемпературная краска в баллончиках

Лучшим вариантом для окрашивания клапанной крышки считается порошковая высокотемпературная краска. Это мелкодисперсный порошок, наносимый на металлическую поверхность тонким слоем. Затем краска подвергается обработке высокой температурой. В итоге поверхность получается максимально защищенной от разного рода воздействиям. Но существуют также и обычные аэрозольные высокотемпературные краски, которые также стойки к химическим веществам и большим перепадам температуры.

Порошковая высокотемпературная краска

Особенность процесса

Главной проблемой покраски крышки можно назвать условия ее эксплуатации. Дело в том, что продолжительная работа двигателя нагревает клапанную крышку (до 120°C). Также она страдает от скопления налета сажи и масла. Поэтому надежная покраска требует использования качественного ЛКМ, которое не будет подвергаться воздействию агрессивных компонентов.

Покраска клапанной крышки

Если откинуть момент с выбором ЛКМ, то в процессе покраски крышки клапанов нет ничего сложного и необычного. Все настолько просто, что выполнить подобную работу можно своими руками, не прибегая к помощи специалистов.

Как покрасить крышку клапанов

Чем покрасить двигатель?

Тер­мо­стой­кие крас­ки могут быть на базе сили­ко­на или эпок­сид­ной смо­лы, могут быть муль­ти­по­ли­мер­ны­ми и вклю­чать тот и дру­гой ком­по­нент. Неко­то­рые крас­ки содер­жать кера­ми­че­ские части­цы, кото­рые при­да­ют крас­ке жаро­проч­ность и изно­со­стой­кость (выдер­жи­ва­ю­щая 1000 гра­ду­сов). Такой крас­кой мож­но кра­сить выпуск­ной кол­лек­тор или защит­ный кожух кол­лек­то­ра или даже выхлоп­ную тру­бу. Порош­ко­вые крас­ки мож­но счи­тать наи­бо­лее тер­мо­стой­ки­ми, но для их нане­се­ния тре­бу­ет­ся спе­ци­аль­ный крас­ко­пульт и после­ду­ю­щая высо­ко­тем­пе­ра­тур­ная сушка.

Мно­гие высо­ко­тем­пе­ра­тур­ные крас­ки тре­бу­ют акти­ва­ции нагре­вом («запе­ка­ния»). Нуж­но уточ­нять необ­хо­ди­мость это­го про­цес­са в инструк­ции к кон­крет­ной крас­ке. Это улуч­ша­ет внеш­ний вид и акти­ви­ру­ет все уни­каль­ные защит­ные свой­ства крас­ки. Про­цесс отвер­жде­ния (активации/ запе­ка­ния) дол­жен про­ис­хо­дить медленно.

Это мож­но сде­лать ИК-суш­кой, в духов­ке (если раз­мер дета­ли поз­во­ля­ет), стро­и­тель­ным феном, про­па­но­вой горел­кой или за счёт есте­ствен­но­го нагре­ва двигателя.

Нагрев нуж­но про­из­во­дить после высы­ха­ния крас­ки (обыч­но через сут­ки, луч­ше све­рить­ся с инструк­ци­ей). Если нагре­вать пла­ме­нем про­па­но­вой горел­ки, то не нуж­но крас­ку силь­но нагре­вать, нуж­но лишь быст­ро, поверх­ност­но воз­дей­ство­вать пла­ме­нем. То же самое с феном. Не нуж­но дол­го греть крас­ку на одном месте, нуж­но рав­но­мер­но водить про­мыш­лен­ным феном, пред­ва­ри­тель­но настро­ив его на нуж­ную тем­пе­ра­ту­ру. Нуж­но несколь­ко раз нагреть и охла­дить окра­шен­ную поверхность.

Про­из­во­ди­тель реко­мен­ду­ет сле­ду­ю­щий про­цесс нагре­ва высо­ко­тем­пе­ра­тур­ной крас­ки для её пол­ной полимеризации:

Мож­но ли покра­сить дви­га­тель про­стой авто­мо­биль­ной краской?

Как ни стран­но, про­стая авто­мо­биль­ная двух­ком­по­нент­ная крас­ка (с отвер­ди­те­лем), рас­пы­ля­е­мая крас­ко­пуль­том, даёт хоро­ший резуль­тат при покрас­ке дви­га­те­ля. Двух­ком­по­нент­ная крас­ка отвер­де­ва­ет с помо­щью хими­че­ско­го про­цес­са, а не про­сто сох­нет, как аэро­золь­ная крас­ка из бал­лон­чи­ков. Таким обра­зом, лако­кра­соч­ное покры­тие полу­ча­ет­ся ста­биль­ным. Отвер­дев­шая крас­ка пока­зы­ва­ет хоро­шую устой­чи­вость к воз­дей­ствию горю­че-сма­зоч­ных веществ.

Как было напи­са­но в этой ста­тье выше, боль­шая часть поверх­но­стей дви­га­те­ля нагре­ва­ет­ся до тем­пе­ра­ту­ры око­ло 100 гра­ду­сов. В зоне, близ­кой к выпуск­но­му кол­лек­то­ру нагре­ва­ет­ся боль­ше, но не выше 200 гра­ду­сов. Для срав­не­ния, тем­пе­ра­ту­ра кузо­ва авто­мо­би­ля чёр­но­го цве­та в жару может нагре­вать­ся до 70–80 гра­ду­сов. А если ещё доба­вить нагрев капо­та от дви­га­те­ля, то тем­пе­ра­ту­ра может быть выше. При этом авто­мо­биль­ная крас­ка на кузо­ве не раз­ру­ша­ет­ся. При­том, что авто­мо­биль­ная крас­ка не пред­на­зна­че­на спе­ци­аль­но для дви­га­те­ля, каче­ствен­ная двух­ком­по­нент­ная крас­ка может выдер­жи­вать тем­пе­ра­ту­ру более 100 гра­ду­сов. Глав­ным пре­иму­ще­ство явля­ет­ся отвер­жда­е­мость двух­ком­по­нент­ной крас­ки. Тем более что уже был прак­ти­че­ский опыт окра­ши­ва­ния дви­га­те­лей авто­мо­биль­ной двух­ком­по­нент­ной крас­кой с поло­жи­тель­ным резуль­та­том. Выпуск­ной кол­лек­тор или защит­ный кожух выпуск­но­го кол­лек­то­ра луч­ше кра­сить спе­ци­аль­ной высо­ко­тем­пе­ра­тур­ной крас­кой, пред­на­зна­чен­ной для диа­па­зо­на тем­пе­ра­тур, до кото­ро­го нагре­ва­ют­ся эти поверхности.
