Как снять головку блока цилиндров на двигателе

Когда необходимо ремонтировать головку?

Работы по демонтажу, ремонту и установке ГБЦ в автомобиле могут потребоваться при таких неисправностях:

На щупе для диагностики уровня моторной жидкости либо под пробкой для ее залива образуется белая эмульсия. Это говорит о пробитии прокладки ГБЦ либо повреждении корпуса головки (появлении трещин) и попадании хладагента в систему смазки. Эмульсия может быть еле видна.
Из глушителя автомобиля стал выходить густой и белый дым, при заведенном силовом агрегате могут прорываться капли жидкости. Скорее всего, это хладагент и его попадание в выхлопную систему связано с повреждением цилиндров. Уровень антифриза будет снижен, а появление пара может обуславливаться перегревом ДВС и повышенным содержанием конденсата. Но если белый дым выходит постоянно, это говорит о пробитии прокладки ГБЦ.
На поверхности антифриза в расширительном резервуаре возникли масляные пятна либо жирная пленка, ее наличие может проявиться в радиаторном устройстве. Попасть в охлаждающую систему моторная жидкость могла через трещины в прокладке или самой головке блока. Исключением являются автомобили, владельцы которых выполняют промывку охладительной системы отработанными моторными жидкостями. Разумеется, делать этого нельзя.
В горловину радиаторного устройства могут попадать мелкие пузырьки. Это говорит о том, что отработавшие газы из выхлопной системы попадают из камеры сгорания в охладительную систему. Где-то имеется повреждение или дефект, есть вероятность, что в самой прокладке либо на структуре головки блока. Если пузырьки образуются при замене расходного материала, то это нормально. Но если их образование наблюдается регулярно, требуется диагностика силового агрегата.
Через поврежденную прокладку в головке блока пробиваются отработавшие газы. Такая проблема происходит редко, но ее можно легко диагностировать. Надо только присмотреться.
Из-под прокладки ГБЦ стала подтекать моторная жидкость. Проблема может заключаться в некачественной затяжке винтов головки блока. Эту процедуру надо выполнять в определенной последовательности, в противном случае можно сорвать резьбу и сломать шпильки. Процесс затяжки должен производиться с использованием динамометрического ключа.
Если имеется пробой прокладки или головка повреждена непосредственно между цилиндрами, определить это будет сложно. К признакам такой неисправности можно отнести увеличение расхода горючего и падение мощности силового агрегата. Проблема может сопровождаться уменьшением компрессии в одном либо нескольких цилиндрах, обычно это происходит в соседних устройствах.

О необходимости проведения ремонта ГБЦ подробно рассказал канал «Теория ДВС».

Повреждения деталей ЦПГ и их причины

При работе ДВС в системе поршень-гильза происходят обратно-поступательные движения с высокими значениями скоростей, а также огромными нагрузками. Ненадлежащее техническое обслуживание может привести к ускоренному износу элементов и вызвать частичную техническую неисправность двигателя или вовсе полный отказ.

В большинстве случаев диагностика позволяет выявить лишь малую часть проблем. Определить техническое состояние и причины поломки можно при осмотре отдельных компонентов, что поможет сделать приведенная ниже информация.

Повреждения гильзы цилиндра

Деформация цилиндра

Неравномерная или ненадлежащая затяжка головки блока
Ненадлежащее состояние поверхностей головки и блока
Грязная или повреждённая резьба крепежа головки блока
Несоответствующая прокладка головки блока
Отложения в системе охлаждения
Некачественная посадка бурта гильзы, несоответствующее выступание гильзы, ненадлежащее состояние нижнего посадочного места гильзы
При сухих гильзах слишком слабая посадка гильзы так же вредна, как и слишком тугая
В посадочных местах блока при сухих гильзах возникает контактная коррозия, посадочное место должно быть тщательно обработано для обеспечения прилегания гильзы по всей площади.
Отдельно стоящие цилиндры воздушного охлаждения должны быть строго параллельны блоку и головке, при единой головке цилиндры должны быть одинаковой высоты, очень важна исправность воздуховодов.

Отрыв бурта гильзы цилиндра

Некачественно обработано посадочное место гильзы в блоке
Не соблюдены предписанные порядок и моменты затяжки
Применены прокладки несоответствующей толщины

Кавитация

Не соблюдён зазор поршень/цилиндр (установлены б/у поршни)
Ненадлежащая посадка гильзы в блоке
Пониженное давление в системе охлаждения
Ненадлежащее качество охлаждающей жидкости

Повреждения поршня

Эрозия материала на днище поршня (дизельный двигатель)

Неисправная форсунка
Неисправный нагнетательный клапан в топливном насосе высокого давления
На форкамерных двигателях — дефект форкамеры

Эрозия на днище и жаровом поясе поршня (бензиновый двигатель)

Качество топлива не соответствует степени сжатия двигателя, бензин в дизельном топливе, масло в камере сгорания

Ненадлежащий угол опережения зажигания Негерметичные выпускные клапаны
Значительное количество нагара в камере сгорания
Слишком высокая температура впускного воздуха, общий перегрев

Прихват от перегрева, в основном на головке поршня

Эксплуатация необкатанного двигателя с высокими нагрузками
Повышенная температура в камере сгорания из-за неисправности системы питания
Неисправность системы охлаждения

Разрушение перемычек между канавками поршневых колец (дизельный двигатель)

Неисправная форсунка
Низкая компрессия в цилиндре
Дефект форкамеры
Неправильное или чрезмерное пользование пусковыми средствами
Цилиндр при неработающем двигателе заполнился водой или топливом (гидроудар)

Трещины на днище и вокруг камеры сгорания в поршне

Неисправность системы питания
Дефект форкамеры
Перегрев двигателя
Неисправность моторного тормоза

Износ поверхностей из-за избытка топлива в камере сгорания

Избыток топлива в камере сгорания в дизеле из-за неисправности топливной системы
Пониженная компрессия
На дизелях ненадлежащий зазор между поршнем и головкой

Задиры при недостаточном зазоре между поршнем и цилиндром

Ненадлежащая обработка блока при ремонте — диаметр цилиндра меньше допустимого размера
Головка блока перетянута или затянута неравномерно, повреждена или загрязнена резьба на элементах крепления головки к блоку цилиндров, не смазаны опорные места для гаек и болтов в головке
Имеются повреждения привалочных поверхностей блока цилиндров и головки блока
Некачественная прокладка головки блока
Деформация цилиндров из-за неравномерного охлаждения — накипь или грязь в системе охлаждения
Не подготовлены посадочные места для гильз в блоке
Нагружение двигателя без предварительного прогрева

Задиры на боковой поверхности поршня рядом с бобышками

Нагружение двигателя без предварительного прогрева
Деформация цилиндра при перегреве двигателя
Недостаточный зазор между пальцем и бобышкой поршня

Сухой прихват на юбке (недостаток масла)

Неисправность системы смазки или полное отсутствие масла в двигателе
Недостаточное разбрызгивание масла из-за малого зазора в шатунных вкладышах

Задиры на поршне только с одной стороны

Воздушные и паровые пробки в системе охлаждения из-за выхода из строя термостата или водяного насоса, а также загрязнения в полости охлаждения в блоке, приводят к местному перегреву и прекращению охлаждения

Задиры на боковой поверхности (сухой прихват)

Неисправности системы охлаждения

Из чего состоит ГБЦ

ГБЦ — это узел двигателя, в который устанавливаются много различных, не менее важных деталей. Вообще, то, что касается конструкции ДВС, нет такого понятия: это важная деталь, а это не важная. Каждая деталь имеет свои функции и влияет на работу мотора.

Устройство узла ГБЦ

Головка блока цилиндров.
Прокладка ГБЦ.
Направляющая втулка клапана.
Маслоотражатель.
Прокладка крышки ГБЦ.
Крышка ГБЦ.
Силовая полоска.
Пробка для заливки масла в ДВС.
Болт крепления ГБЦ.
Шпилька крепления крышки ГБЦ.
Гайка крепления крышки головки блока цилиндров.
Передняя прокладка крышки ГБЦ.
Заглушка.

Устройство ГБЦ:

Один или более распределительных валов.
Камеры сгорания.
Места крепления газораспределительного механизма (ГРМ).
Рубашка системы охлаждения.
Каналы по которым осуществляется циркуляция жидкостей и для отведения газов.
Каналы для подачи моторного масла.

Подбор двигателя

Начинать весь процесс подбора нового агрегата стоит опираясь на старый, так как нужно выдержать не только параметры, но и желательно объем, это можно все сделать взяв технические данные с книжки для вашего автомобиля. Бывает и такое, что агрегат по объему и другим параметрам совпадает, а по крепежу не подходит, это называется поколение двигателей. Его тоже стоит соблюдать, так как после установки на раму возникнут проблемы с подключением вспомогательных приборов. Поэтому при подборе старайтесь максимально точно подобрать двигатель

При покупке обращайте внимание на цену, так как могут подсунуть нерабочий агрегат за космическую цену, обычно стоимость б/у двигателя в хорошем состоянии составляет порядка 30 % от стоимости автомобиля, новый агрегат стоит обычно 50 % от стоимости автомобиля. Купить двигатель можно как в официального представителя в магазине, так и в сервисном центре, который обслуживает ваш автомобиль, на разборке или авторынке. На последнем есть большой риск покупки, агрегат может оказаться не рабочим и вместо хорошего мотора — купите груду металлолома

Ведь без установки на автомобиль его никак нельзя проверить. Так же стоит учесть, что двигатель не легкий по весу, если собираетесь покупать через интернет, придется выложить хорошую сумму за доставку

На последнем есть большой риск покупки, агрегат может оказаться не рабочим и вместо хорошего мотора — купите груду металлолома. Ведь без установки на автомобиль его никак нельзя проверить. Так же стоит учесть, что двигатель не легкий по весу, если собираетесь покупать через интернет, придется выложить хорошую сумму за доставку.

После того как купили двигатель, не стоит забывать, что вам еще понадобится расходные материалы, масло, фильтра, прокладки на выхлопную систему. Рассчитывать на то, что сами замените двигатель не стоит. Лучше попросить соседа по гаражу или знакомого помочь вам в этом процессе. Кроме расходных материалов нам понадобится лебедка с навесом, либо что-то подобное, чтоб поднять агрегат с машины. Хороший набор ключей и отверток, чтоб сократить время для подбора и поиска нужного инструмента.

Читайте про

Чтоб было удобней в первую очередь стоит снять капот автомобиля, так как будет проще снять агрегат, и не поцарапаем сам капот. Теперь стоит отсоединить все провода от двигателя. Снимаем в первую очередь клеммы с аккумулятора, далее отсоединяем коммутатор. Просматриваем чтоб все провода были отсоединены от двигателя. Если сомневаетесь в том, что обратно не соберете, советую сделать фотографии и записать самые сомнительные узлы моторного отсека.

Следующим шагом является слив всех жидкостей с агрегата, это , . Если в вашем автомобиле установлено много электроники то стоит быть осторожным, так как могут сработать датчики и придется покупать новые. В худшем случае вся электроника заблокируется и придет в полную негодность. Слив все жидкости, идем под автомобиль и отсоединяем выхлопную систему, передаточный механизм и коробку переключения передач. Теперь самый важный момент, определяем, как будем снимать двигатель, существует два способа, первый это вытянуть вверх с помощью лебедки и откатить автомобиль. Закрепляем лебедку над двигателем, что бы она была натянута, откручиваем все крепления двигателя к раме машины и подымаем двигатель, либо опускаем под машину. Иногда можно другим способом на подъемнике, двигатель опускаете на поднос и подымаете автомобиль на подъемнике. Последний способ намного удобней, но не всегда можно найти подъемник. Убрав в сторону старый агрегат, приступаем к установке нового. Процедура проходит в обратном порядке, нежели был съем двигателя.

Опытные мастера советуют заменить , если они не новые, так как через время все равно придется менять их.

По заранее сделанным фотоснимкам подключаем электронику, если не помните, как было установлено. Некоторые начинающие водители устанавливают видеокамеру и записывают весь процесс замены, в таком случае можно увидеть, где допустили ошибку.

После подсоединения всей электроники вам понадобится залить обратно все жидкости, разумеется, перед этим купить новые, так как со старого агрегата не стоит использовать. Если двигатель совсем новый, то к нему должна быть сервисная книжка, где указано какие жидкости и в каком количестве стоит заливать. Если же агрегат б/у, то стоит присмотреться, какие жидкости до этого использовались. После заливки всех жидкостей и подключения всей электроники, проверьте тщательно не течет ли нечего с двигателя, так как неправильно подключив электронику или плохо закрутив болты, двигатель может выйти из строя и всю работу придется начинать заново с самого начала, не говоря о потерянных деньгах на двигатель.

Способ 5 – сломался болт ГБЦ

Метод подходит для тех случаев, когда болт лопнул и часть его в виде шпильки осталась внутри блока цилиндров. Используем сварку, трубку, гайку.

Плюсы метода:

нет необходимости разбирать двигатель;
экономит время.

Возьмите трубку с такими диаметрами:

Внешний – чуть меньше диаметра болта ГБЦ.
Внутренний – такой, чтобы в трубку свободно заходил электрод 2 – 3 мм.

Наварите на одну сторону трубки гайку на 17 – 19.

Вставьте трубку в отверстие, так, чтобы она касалась обломанной шпильки.
Вставьте в отверстие трубки электрод немного под углом, так чтобы его конец был расположен в мести соприкосновения края трубки со шпилькой.
Приварите трубку к шпильке.
Ключом выкрутите шпильку.

Другой способ если сломался болт ГБЦ.

Подходит для тех случаях, когда обломанная шпилька находится не глубоко, не более 5 см.

Для того, чтобы выкрутить шпильку из блока сначала используйте дрель и длинное сверло на 10 мм. Этим вы сможете выровнять и отцентровать ее поверхность. Далее с помощью сверла на 4 мм просверливаем в шпильке отверстие глубиною не менее 1 см.

Аккуратно вбиваем в шпильку ключ торекс на 25 и с помощью трубки-рычага откручиваем ее. Выкручивать нужно без рывков, постепенно увеличивая усилие на рычаг.

Замена прокладки ГБЦ ВАЗ 2110 (2112)

На автомомашинах ВАЗ 2110 и 2112 достаточно часто устанавливается 16-клапанный четырехцилиндровый двигатель, у него практически такой же блок цилиндров, но отличается головка блока – она двухвальная. Снимать такую ГБЦ несколько сложнее, по-другому устанавливаются и метки ГРМ.

Замену ПГБЦ выполняем следующим образом:

все подготавливаем к демонтажу ГБЦ (снимаем клеммы аккумулятора, сливаем тосол);
отсоединяем полностью корпус воздушного фильтра с патрубками;
снимаем крышку маслозаливной горловины, демонтируем декоративную крышку головки блока (4 крепления);
отсоединяем высоковольтные провода, снимаем модуль зажигания;
демонтируем верхний кожух ремня ГРМ, труднее всего добраться до нижних болтов;
откручиваем натяжной ролик, скидываем ремень ГРМ;
демонтируем обе распредшестерни, отворачиваем болты железного кожуха ГРМ к ГБЦ. Следует сразу аккуратно снять шпонки, иначе их можно потерять. Перед снятием шестерен рекомендуется прокрутить коленвал и сразу установить ГРМ по меткам;
снимаем впускной коллектор, после откручивания гаек его нужно сдернуть с места;
демонтируем клапанную крышку, открутив все болты ее крепления;
отсоединяем все имеющиеся провода и крепления ГБЦ, а также топливную рампу, бензиновые шланги (раскручиваем двумя рожками ключами штуцеры). При раскручивании штуцеров следует учитывать, что в топливной системе есть давление, поэтому его лучше предварительно стравить;
снимаем защитный кожух выпускного коллектора, отсоединяем приемную трубу глушителя. Подлезть туда неудобно, лучше отворачивать гайки снизу;
откручиваем болты термостата (3 шт., шестигранником на 5);

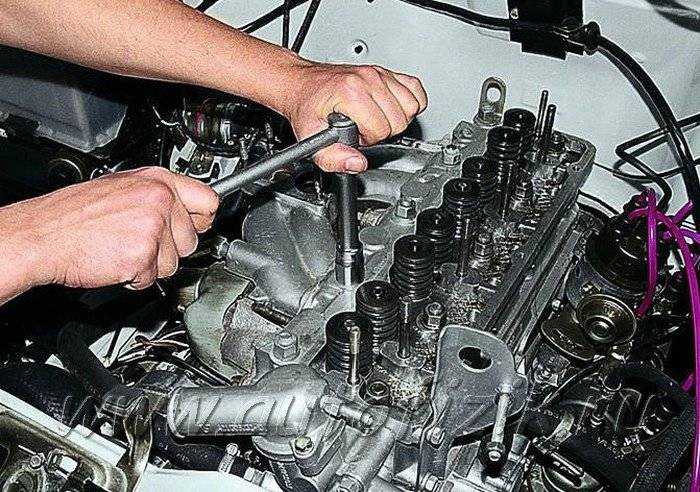

скручиваем болты крепления ГБЦ (10 шт.);
отсоединив все, что может удерживать головку блока под капотом, снимаем ГБЦ.

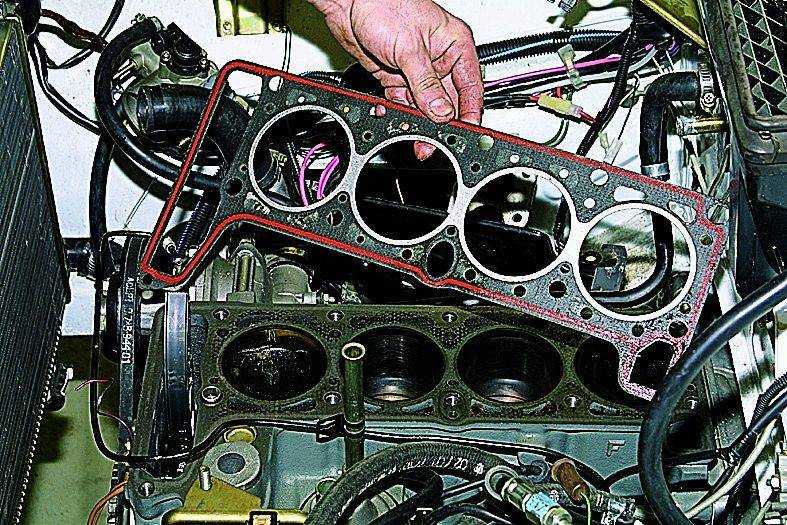

Зачищаем поверхности, ставим новую прокладку, монтируем головку блока на место. Прежде чем установить ГБЦ, необходимо выставить поршень 1-го цилиндра в ВМТ, а на самой головке следует проверить установку распредвалов, накинув на них шестерни – метки должны смотреть вверх. Заменив прокладку ГБЦ ВАЗ 2110, запускаем двигатель и по мере прогрева мотора доливаем тосол в систему охлаждения.

Видео «Замена прогоревшего клапана»

Более подробно о том, как осуществляется замена прогоревшего компонента головки блока цилиндров, вы можете узнать из этого видео.

Приобретите руководство по ремонту вашего автомобиля и модели. В ней описаны пошаговые процедуры с изображениями, которые объясняют, как заменить прокладку головки. Руководство также опишет все необходимые инструменты, которые вам могут понадобиться.

Слейте все масло и охлаждающую жидкость из двигателя. Снимите те детали, которые расположены в верхней части прокладки головки. Прочтите сервисное руководство вашего автомобиля, но в большинстве случаев эта процедура включает в себя удаление выпускного коллектора, впускного коллектора, крышку клапана и приводные ремни. На многих двигателях, вы должны будете удалить зубчатого ремня или цепи газораспределительного механизма. Постарайтесь изучить процедуры выравнивания ремня ГРМ или цепи и убедитесь, что вы четко видите метки выравнивания, перед тем как демонтировать компоненты синхронизации.

Узнайте, как удалить каждую деталь. Либо сфотографируйте и запишите, чтобы было легче вспомнить, как только вы закончите.
Прокладка — тонкий кусок уплотнительного материала, который можно увидеть, как только вы снимите головку.
Проверьте блок, чтобы убедиться, что не произошло деформации и отправьте головку или головки в автомобильный механически цех, чтобы их испытали под давлением. Если испытание под давлением не покажет трещин, пусть механический цех восстановит головки. Никогда не пытайтесь переустановить головки блока цилиндров, которая не была профессионально восстановлена.
- Проверьте в сервис-руководстве спецификации головки, чтобы узнать, нужно ли заменять болты, когда прокладка головки будет заменена.
- Очистите поверхность головки и блока. Не поцарапайте и не повредите любые металлические части, так как это может помешать установить прокладку головки плотно.

  Очистите отверстия под болты, которыми закрепляют головку в блоке.

  Установите прокладку головки на блок. Используйте герметик, указанный изготовителем, и только нужное количество в определенных местах. Отклонение от рекомендаций производителя может привести к повреждению внутренних деталей двигателя.

  Установите блок с прокладкой головки на место.

  Используйте тарированный гаечный ключ, чтобы затянуть головку на блок. Проверьте сервисное руководство, чтобы определить головку болта, а также количество оборотов, которые должно быть применено для каждого шага. Некоторые болты головки требуют трех шагов плюс поворот на определенное количество градусов в конце.

  Замените другие компоненты двигателя, которые вы извлекли.

  Установите ремень привода газораспределительного механизма или цепь обратно в надлежащее положение, аккуратно вращая распределительный вал и коленчатый вал. Убедитесь в том, что двигателю ничего не мешает. Если же что-то есть, существует очень специфический метод, который состоит в повороте и настройке распредвала на коленчатый вал так, чтобы не повредить и не сгибать клапаны! Если возможно, установите распределитель так, чтобы он правильно подходил к каждому цилиндру. При необходимости, отрегулируйте клапанный зазор, следуя руководству.

  Залейте в двигатель новое масло, замените масляный фильтр и заполните систему охлаждения новым заводским средством. Когда вы запустите двигатель, убедитесь, что двигатель работает на холостом ходу на полную мощность. Это необходимо, чтобы система охлаждения могла выгнать все воздушные пузыри. Некоторые двигатели требуют специальной процедуры выгонки воздуха в системе охлаждения, рекомендуем почитать об этом отдельно.

В этой статье попытаемся рассказать о том, как быстро и легко снять с автомобильного двигателя головку цилиндров. Снимать ее надо для чистки нагара, образовавшегося в камерах сгорания, замены поврежденных или износившихся клапанов, а также во время разборки двигателя транспортного средства. Чтобы снять головку цилиндров двигателя, нам будут нужны: рожковый ключ, накидной ключ.

Если вы будете точно следовать этой инструкции, то сможете быстро и просто снять головку блока цилиндров с вашего автомобиля.

Автовладельцу может понадобиться снять ГБЦ. Как правило, это неотъемлемая составляющая частичного или капитального ремонта двигателя. Также снятие головки блока цилиндров может понадобиться и при простейших процедурах:

замене и натяжении цепи ГРМ,
замене прокладки ГБЦ,
регулировке двигателя (клапанов) и т.д.

Также данная процедура нужна при проведении диагностики двигателя, а точнее состояния клапанов, блока цилиндров и т.д. Процедура сама по себе не сложна, однако требует определенных навыков и наличия некоторых инструментов.

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

набор автомобильных ключей;
шлицевые и крестовые отвертки;
плоскогубцы;
вороток с удлинителем;
головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
молоток;
монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
снимаем клемму с аккумулятора;
сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
отсоединяем от карбюратора тягу газа, трос подсоса;
освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
скидываем шланг вакуумного усилителя тормозов;
отворачиваем четыре гайки крепления приемной трубы глушителя;
отсоединяем от головки высоковольтные провода;
снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
отсоединяем от карбюратора бензиновый шланг;
снимаем клапанную крышку, убираем ее в сторону;
откручиваем болт с гранями 13 мм крепления ГБЦ;
снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;
откручиваем гайки распредвала (ключ на 13), снимаем вал,
сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;
перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;
после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;
совмещение меток распредвала указаны внизу на рисунке стрелками;
произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

https://youtube.com/watch?v=Td_oPNNAtN8

Руководство по ремонту

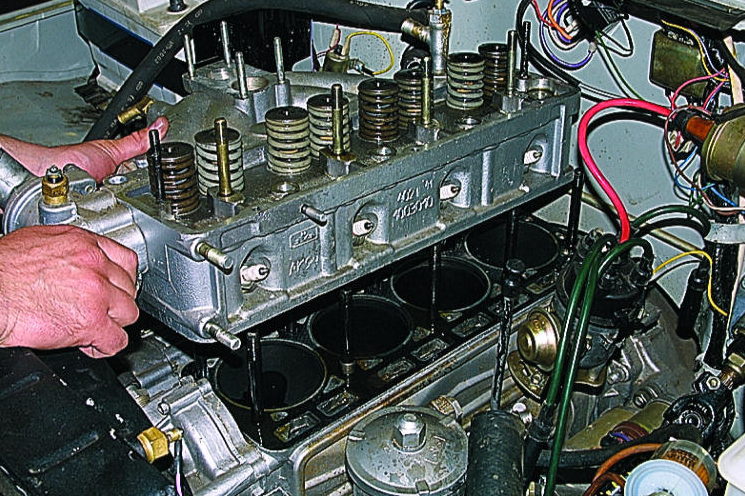

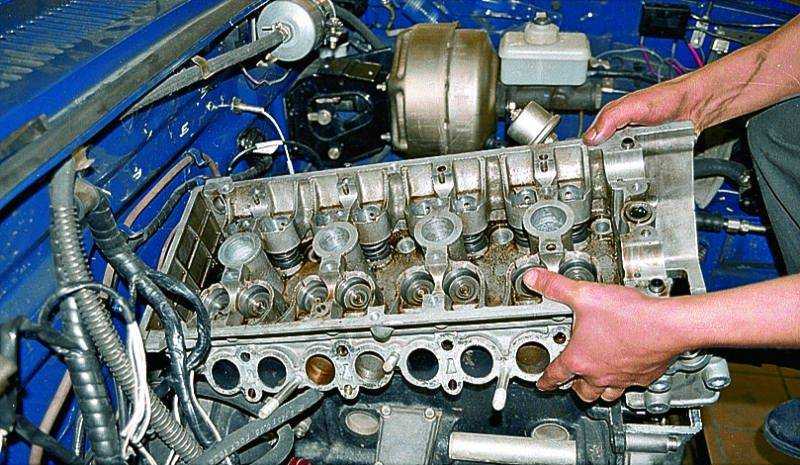

Любое руководство по ремонту данного узла подразумевает его демонтаж и установку. Если вы не знаете, как снять ГБЦ, то может более подробно почитать об этом в нашей статье. Обо всех остальных способах ремонта вы можете узнать ниже.

Замена клапанов ГБЦ

Процедура рассухаривания и замены клапанов по статистике чаще всего проводится на старых отечественных авто и иномарках. Но она является актуально и для более новых машин как российского, так и зарубежного производства. Для этого вы должны знать, как минимум, как происходит снятие и установка головки блока цилиндров. Чтобы заняться рассухариванием, следует купить специальный прибор, который так и называется — рассухариватель. Он может иметь разную конструкцию для определенной модели машины.

Если рассухаривателя у вас нет, то можно воспользоваться обычной металлической трубкой. Диаметр трубы должен составлять около 2 см. Под клапан следует подставить опору в камере сгорания. Головку БЦ поставьте на пол. Затем подставьте трубку на верхнюю часть клапана, ударьте по ней молотком. Ударив несколько раз, так называемые сухари рассыпятся и освободят пружинку. Пружинки демонтируются, после чего вынимаются сами клапаны. Их замена и установка происходит в обратной последовательности.

Видео на тему

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

браком при производстве ГБЦ;
высокой нагрузкой на узел;
некорректным либо недостаточным техническом обслуживании;
некачественной смазкой внутренних компонентов устройства;
отсутствием защиты от замерзания либо коррозии в контуре хладагента.

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

Болты согласно порядка заворачиваются с усилием 2 кг/м;
Доворачивание на 90 град.;
Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

Затяжка с усилием 2,0 кг/м;
Дотягивание с моментом 7,5-8,5 кг/м;
Доворот на 90 град.;
Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

С усилием 4,0-6,0 кг/м;
С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:
