Как установить и подключить в машину 2 din (двухдиновую) магнитолу вместо 1 дин

Разъемы для подключения автомагнитолы к бортовой сети автомобиля

Многие производители при аудиоподготовке автомобилей устанавливают разъем для подключения автомагнитолы внутреннего стандарта, так как международного нет. В Европе и России отдают предпочтение немецкому стандарту ISO 10487, который регламентирует конструкцию и геометрические размеры разъема, но не регламентирует цветовую маркировку проводов. Но многие производители придерживаются одинаковой цветовой маркировки, что практически стало стандартом.

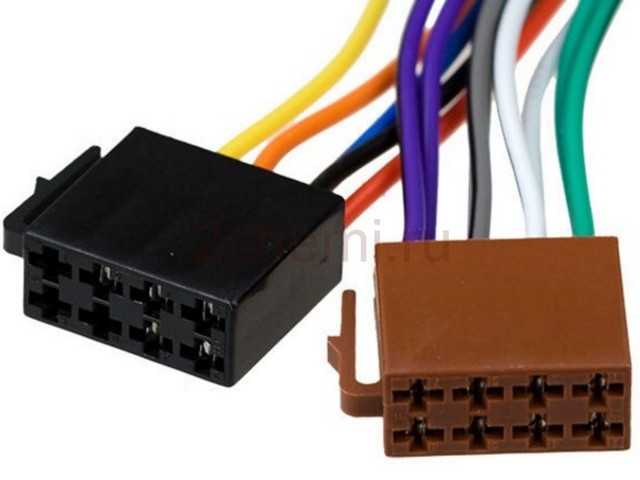

На фотографии представлен разъем стандарта ISO 10487. Он состоит из двух отдельных колодок – «А» и «В», которые легко отличить по месту расположения фиксатора. В колодке «В» он расположен по – от центра смещен в сторону.

Стандарт ISO цоколевки колодок для подключения магнитолы
Колодка	Номер контакта	Назначение	Цветовая маркировка
«А» питание	1	Изменение громкости на скорости	Не нормируется
2	Выкл. звука при телефонном звонке	Не нормируется
3	Резерв	Не нормируется
4	+12 V постоянно (память)	желтый
5	+12 V внешних устройств (антенна)	синий
6	Подсветка магнитолы	оранжевый	7	+12 V АСС от зажигания	красный	8	Минус (масса)	черный
«В» аудио	1	Правый тыловой (+)	фиолетовый
2	Правый тыловой (-)	фиолетовый с черной полосой
3	Правый фронтальный (+)	серый
4	Правый фронтальный (-)	серый с черной полосой
5	Левый фронтальный (+)	белый
6	Левый фронтальный (-)	белый с черной полосой	7	Левый тыловой (+)	зеленый	8	Левый тыловой (-)	зеленый с черной полосой

Если разъем в имеющейся магнитоле отличается от разъема, установленного в автомобиле, то можно приобрести переходник (адаптер) или, как я и сделал, отрезать провода от штатного разъема и припаять к новому.

Для примера на фотографии представлен адаптер для подключения автомагнитолы с разъемом ISO в автомобилях Hyundai и Kia некоторых годов выпуска. При выборе адаптера следует учесть, что колодка, которая вставляется в разъем автомобиля, всегда со штырями (типа папа на фото справа), а которая подключается к магнитоле – гнезда (тип мама, на фото слева).

Вид и цветовую маркировку штатного разъема можно узнать из электрической схемы автомобиля, а цветовая маркировка подключения магнитолы обычно присутствует на ее корпусе или имеется в документации.

Основные функциональные особенности устройств

Основной характеристикой DIN 2 универсальных магнитол является наличие дисплея, который может использоваться для разных целей.

Помимо этого, такие системы обладают следующими особенностями:

1. Большая часть устройств сегодня предлагают пользователям сенсорное управление. В этом случае все зависит от модели, поскольку в продаже можно найти автомагнитолы 2 DIN, управление которыми осуществляется с помощью кнопок. Тем не менее, сенсорная технология доказала свою практичность и надежность, поэтому она пользуется успехом у многих потребителей.
2. Возможность воспроизведения файлов самых разных форматов. То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Также нужно отметить, что такие системы позволяют считывать файлы с разных носителей, в частности, CD- и DVD-дисков, USB-накопителей и SD-карт.
3. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией. Благодаря большому дисплею водитель может без проблем настроить и использовать систему с GPS навигатором. При покупке такого девайса следует ориентироваться на программное обеспечение, на котором он работает. Например, многие пользователи хвалят устройства с платформой Navitel, поскольку карты в этом ПО хорошо адаптированы под отечественные дороги.
4. Встроенный Bluetooth-адаптер. Такая функция сегодня есть в каждой второй автомагнитоле 2 DIN. Эта опция позволяет синхронизировать любой мобильный гаджет, в котором есть опция Bluetooth, с головным устройством. Водитель сможет добавить в магнитолу контакты из телефонной книги, а также воспроизводить треки с портативных гаджетов. Кроме того, если телефон будет синхронизирован с системой, водитель сможет не отвлекаясь от дороги разговаривать по телефону с другими абонентами.
5. Достойное качество звука. Как показывает практика, обычно двойные магнитолы позволяют обеспечить оптимальное качество звучания, разумеется, если в машине установлена более-менее нормальная акустика (автор видео — Дмитрий Истомин).

Преимущества и недостатки

Сначала рассмотрим плюсы:

• удобство управления и настройки благодаря большому экрану;
• доступная цена на большинство девайсов — можно подобрать модель в соответствии со своими возможностями;
• множество различных функций, использующихся для выполнения тех или иных целей;
• удобная платформа;
• возможность подключения камеры заднего вида, но здесь все зависит от модели;
• конкурентное качество звучания, особенно если в машине установлена нормальная акустика;
• в большинстве магнитол есть функция ТВ-тюнера, что позволяет просматривать телевизионные программы;
• возможность считывания информация с разных носителей.

Но у таких автомагнитол есть и минусы, в частности:

• если вы отдаете предпочтение дешевому варианту, то должны понимать, что он будет работать не так стабильно, как более дорогие аналоги;
• как показывает практика, ТВ-тюнер в большинстве моделей очень слабый;
• устройства, работающие на платформе Android, виснут чаще остальных.

Переходные рамки для установки

Переходная рамка для аудиосистемы

Переходные рамки используются для установки головных устройств в центральную консоль авто. Современные производители автомобилей делают все возможное для того, чтоб в их машины не могли быть установлены нештатные магнитолы. Соответственно, покупая нештатную автомагнитолу, владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Нужно учитывать, что рамки бывают разными, иногда они могут занимать очень много места на торпеде.

Если устанавливать мультимедийную систему с переходной рамкой, то вы сможете закрыть все зазоры, которые могут появиться на центральной консоли в результате установки. Выбор рамки осуществляется в соответствии с моделью авто, а также годом выпуска. Если вы являетесь владельцем нового автомобиля, то вполне возможно, что вы не сможете найти в продаже рамку, поскольку их выпуск начинается спустя какое-то время после выпуска машины (автор видео — Алексей Васильев).

darkness188 › Blog › две магнитолы

реле задних ПТФ ВАЗ 2110 23.3777

и сама кнопка без фиксации ( на ваш выбор) я использовал кнопку стеклоподъемника ваз 2110, тк другой не смог найти

соединяем по такой схеме

Для удобства и эстетики можно купить штекеры к релюшкам, для реле (HLS-4453(18F)-4C- 12VDC) продается дин рейка, или просто приобрести разъемы типа мама по размеру.

обжать разъемом провод и закрыть термоусадкой. далее все соединяем и вуаля, все работает! кнопкой даем кратковременный импульс +12 на реле 4-хконт., которое замыкает контакты 87 и 30, и у нас появляется кратковременная масса. масса идет на 5 контакт реле 23.3777, тем самым оно включается и замыкает 1 и 4 контакт ( на 6 контакте должен быть +12 от зажигания — одно из условий его работы). С 4 контакта выходит +12 на удержание и работу 2-х реле HLS-4453(18F)-4C- 12VDC.

С помощью кнопки стеклоподъемника можно сделать еще по одной схеме, для этого нужно два 5-тиконтактных или одно 5-тиконтактное и одно 4-хконтактное

по данной схеме кнопка ЭСП задействована полносью.

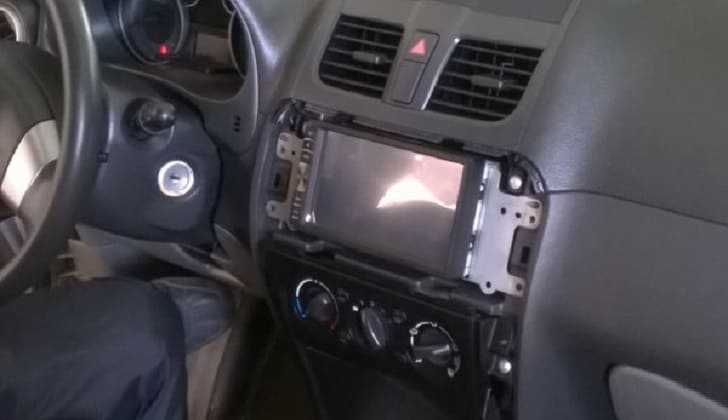

Инструкция по установке своими руками

Краткая инструкция по монтажу:

1. Сначала подготовьте место для установки. В зависимости от автомобиля, может потребоваться демонтаж некоторых облицовочных элементов центральной консоли.
2. Затем осуществляется установка переходной рамки, если в этом есть необходимость.
3. Автомагнитола подключается к бортовой сети автомобиля. К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Если на руле вашего авто есть кнопки управления магнитолой, то их также надо подключить, если это позволяет устройство. Кстати, если в автомобиле не установлены динамики, то их сначала следует вмонтировать в двери и заднюю полку, а затем уложить проводку под облицовкой салона, которая будет идти к магнитоле.
4. Девайс ставится в посадочное место и фиксируется в нем. Следует отметить, что магнитола должна быть надежно закреплена, чтобы она не вибрировала при езде по бездорожью или неровным дорогам.
5. Проверьте работоспособность автомагнитолы и установите на место все облицовочные элементы салона.

Фотогаларея «Монтаж своими руками»

1. Снимите часть облицовки на центральной консоли.

2. Установите купленную или самодельную переходную рамку.

3. Произведите монтаж автомагнитолы в посадочное место.

Цена вопроса

Стоимость магнитолы зависит от производителя, а также ее функционала. Самый дешевый вариант — Swat WX-212UBW — можно найти в продаже за 3 тысячи рублей. Средняя стоимость более-менее качественных устройств составляет от 6 тысяч руб. Качественную магнитолу Alpine INE-W987D можно купить за 78 тысяч рублей.

Распиновка ISO разъема автомагнитолы

Немного теории: распиновка ISO разъема магнитолы – это определение по функциональности контактов в штекерах, в соответствие с их нумерацией. ISO разъем магнитолы — это разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным нормам.

Каждый из этих разъёмов выполнен как восьмиконтактный прямоугольный штекер, иногда же их объединяют в один корпус.

При попытке самостоятельно заменить, к примеру, авто проигрыватель от Pioneer на JVC, владельцы автомобилей сталкиваются с ситуацией, когда провода в штекере перепутаны или даже не подходят по формам разъемов. Для того, чтобы решить этот вопрос, надо купить iso штекер, который продаётся в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы согласно схеме.

Стандарты 1DIN и 2DIN

Все автомагнитолы условно можно разделить на два вида, которые устанавливают автопроизводители.

• стандарт 1DIN (одноблочные);
• стандарт 2DIN (двухблочные).

Автомобили европейских марок предпочитают 1DIN.

А японские, американские и ряд китайских автомобильных брендов, используют стандарт 2DIN.

Полезное:  Распиновка и схема бензонасоса с реле ВАЗ

Двойной ИСО разъём

Если вы видите 2 штекера, то один из разъёмов подключает к магнитоле «силовые» цепи, то есть к нему подключаются источники потребления тока (на схемах с буквой «А» и окрашен в чёрный цвет). Второй разъём нужен для подключения акустики (на схемах с буквой «В» и окрашен в коричневый цвет).

Переходники для ISO разъёмов

Сейчас в продаже есть множество типов различных переходников для ИСО разъёмов от одной модели к другой, поэтому можно не перепаивать штекер подключая его к магнитоле, а записав модель купить нужный переходник.

Схемы распиновки ISO разъемов к магнитолам Pioneer

Наименование модели автомагнитолы Пионер, схемы подключения которых показаны выше, можно узнать из названия файла каждой схемы.

Помните: при первом подключении аппарата, сначала нужно подать питание на магнитолу, и если она светится и переключается как положено — подсоединить динамики. В противном случае можно сжечь не только аудиопроигрыватель, но и дорогую автомобильную акустику.

15— 3,87

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Как подключить к штатной магнитоле

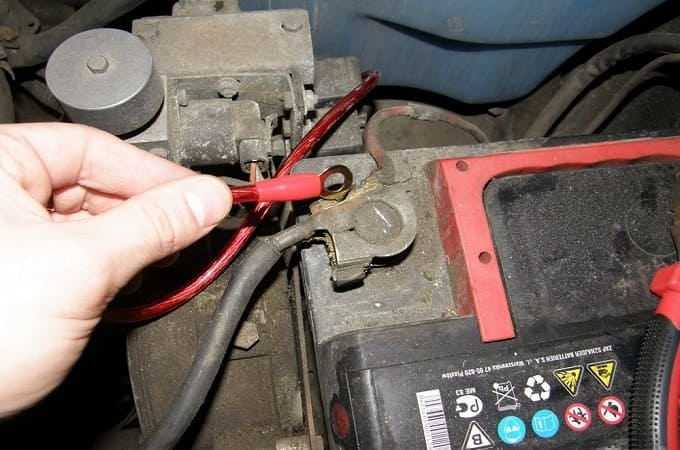

Для подключения усилителя к автомагнитоле необходимо снять головное устройство, получив доступ к выходам на задней части корпуса. Сигнальные кабели прокладываются по кратчайшему маршруту, для монтажа потребуется поднять ковровое покрытие и демонтировать часть пластиковых обшивок. Межблочные кабели прокладываются на удалении от штатной электропроводки автомобиля.

Если магнитола оснащена штатным микрофоном или дополнительными выходами USB с удлинителями, следует проверить плотность соединения разъемов и установить головное устройство в штатное гнездо. Затем необходимо установить снятые пластиковые рамки и воздушные дефлекторы.

Подключение двухканального и четырехканального

Подключение усилителя к штатной магнитоле мало зависит от количества каналов. Кабель питания выводится в отсек двигателя через отверстия, имеющиеся в моторном щите. На части автомобилей батарея размещается в нише под задним сидением или в багажном отделении. Шнур прокладывается параллельно штатной проводке под ковром пола, не рекомендуется перегибать изоляцию через острые кромки панелей кузова. Отрицательный кабель выводится к болту «массы» или выводится к аккумулятору автомобиля.

Затем к усилителю подключаются межблочные кабели и шнур синхронного включения, особенности подсоединения оборудования приводятся в заводской инструкции по эксплуатации. Динамики подсоединяются к выводам каналов, отрицательные шнуры запрещается объединять в общую цепь или выводить на кузов машины. При коммутации громкоговорителей следует учитывать расположение репродукторов и назначение каналов. При ошибочном соединении нарушается звуковая картина.

Схема подключения сабвуфера включает в себя выведение сигнальных кабелей к тыловым каналам по мостовой схеме. Положительный сигнал берется с одного тылового выхода, а минусовой — с противоположного. Оставшиеся фронтальные выходы применяются для питания стандартных динамиков, соединенных побортно в общие цепи. Тип соединения зависит от сопротивления катушек, суммарное значение должно соответствовать техническим характеристикам усилителя.

Подключение одноканального

Устройства 1-канального типа используются для питания автомобильного сабвуфера пассивного типа. Из-за сокращения числа каналов мощность устройства возрастает, что позволяет работать с нагрузкой до 4 Ом. В конструкции оборудования применен специальный электронный фильтр, ограничивающий частоту звукового диапазона, подлежащего усилению. Bass-усилитель для сабвуфера относится к типу изделий D.

Оборудование подсоединяется к низкочастотному динамику при помощи 2 кабелей, соединяющих положительный и отрицательный выходы с катушкой громкоговорителя. Подключение усилителя к магнитоле выполняется по изложенной выше методике. Допускается использовать 2 идентичных сабвуфера, которые соединяются в единую цепь по параллельной или последовательной схеме. Отрицательные выходы коммутируются к усилительному блоку. Запрещается соединять кабели с деталями кузова автомобиля.

Подключение без тюльпанов

Если нет линейных выходов на головном устройстве (характерно для китайских автомагнитол), кабели от громкоговорителей подсоединяются к стандартным акустическим выходам через дополнительное сопротивление. Для коммутации потребуется приобрести 2 резистора номиналом 0,1 и 1,0 кОм. Элементы впаиваются в цепи, обеспечивая снижение амплитуды сигнала до допустимого значения.

Допускается подключение усилителя через готовый переходник, который коммутируется кабелями к выходам на головном устройстве. С другой стороны на блоке расположены шнуры с разъемами типа «тюльпан», которые подключаются к усилительному устройству. Рекомендуется проверить работу сопрягаемых устройств на различных режимах звучания, поскольку конвертер снижает качество передаваемого сигнала.

Особенности китайских магнитол

Вообще в китайской магнитоле нет совершенно ничего плохого. Это объясняется предельно просто.

Можно ли узнать владельца по номеру машиныРубрика:Инструкции

Практически все автомагнитолы можно считать китайскими. Почему? Все элементарно. Ведущие производители, в числе которых японские, европейские и американские бренды, предпочитают осуществлять сборку именно на территории Китая. Это обусловлено финансовой выгодой. Собирать все в Поднебесной, включая магнитолы, очень дешево. Отсюда и вывод о том, что большинство предлагаемых магнитол на рынке из Китая

Но тут еще важно определить, о каком именно китайском продукте идет речь

Все автомагнитолы можно условно разделить на несколько категорий. Причем этот вопрос я советую вам отдельно изучить более подробно.

Подключение автомобильной магнитолы своими руками

Цена выступает во многом определяющим фактором выбора. Покупая себе китайскую магнитолу, вы фактически выбираете один из 3 вариантов.

• Магнитолы, изготовленные по заказу ведущих производителей. К ним можно отнести Sony, Pioneer, Kenwood и пр. Есть четкий регламент, правила и стандарты, от которых исполнитель (завод в Китае) не имеет права отходить. Это позволяет получать очень качественные устройства при низкой себестоимости изготовления для владельца бренда;
• Китайские бренда. Это компании с хорошим именем, которые предлагают магнитолы под собственными брендами на международном рынке. Качество может немного ниже, но и цена соответствующая. В большинстве случаев они копируют или делают максимально похожие на устройства ведущих производителей магнитолы;
• Неизвестные китайские бренды. Это магнитолы с непонятным названием и таким же происхождением. Если вы впервые слышите о компании и в Интернете ничего толком о ней найти не удается, с такой 2 din магнитолой лучше не связываться.

Делая выводы, могу сказать, что лучшим решением будет покупку магнитолы в свой автомобиль из 1 или 2 категории.

Краткий обзор вариантов крепления

В продаже можно встретить несколько вариантов приспособлений для 1 din и 2 din, включая модификации модульного типа, представляющие собой законченные решения. Самым современным, конечно, является роботизированный лифт, включающий в себя движущие элементы. Этот вариант нельзя считать общедоступным. В большинстве случаев используются хорошо зарекомендовавшие себя способы.

Автомагнитолы

Монтаж к торпедо

В некоторых автомобилях с целью обеспечения надежности монтажа аудиосистемы и отсутствия рисков выхода из строя, в результате вибрации, монтаж проводится к торпеде, то есть к силовой арматуре автомобиля. Вся торпедо держится на трубе, к которой фиксируется с помощью специализированных уголков. Такой вариант монтажа практикуется в ряде премиальных автомобилей, например, Тойота, Мазда и другие. Продуманная силовая конструкция, в свою очередь, обеспечивает бесшумность салона.

Крепление автомагнитолы

Вариант «силового» крепления медиасистемы дополняет стандартную шахту, но установщики нередко убирают эти самые «силовые» уголки и устанавливают магнитолу только на «легкой» арматуре шахты. Данный вариант нельзя считать надежным и рассчитанным на экстремальную езду и небольшие дорожно-транспортные происшествия, в результате которых может быть повреждена аудиосистема.

Как установить

Установка 2DIN магнитолы является распространенным способом модернизации акустической системы легкового автомобиля. Чтобы установить автомагнитолу с увеличенными размерами фронтальной части требуется произвести доработку декоративной крышки на центральной части панели приборов.

Дополнительно проверяется глубина посадочной ниши, при использовании проигрывателей с увеличенными размерами необходима подрезка внутренних элементов.

На установленное место

В ряде машин имеются штатные места, рассчитанные на оборудование размером 2 ДИН. Крепление магнитолы осуществляется при помощи металлической монтажной шахты или специальных кронштейнов, которые прикручиваются к силовому каркасу панели. Монтажное гнездо, входящее в комплект поставки неоригинальных проигрывателей, устанавливается в окно, а затем фиксируется при помощи отгибаемых лепестков. Удержание оборудования осуществляется с помощью пружинных зажимов, размещенных по боковинам корпуса.

Чтобы установить магнитолу при помощи штатных элементов крепления, требуется удалить фронтальную рамку и регуляторы климатической системы. Затем производится фиксация направляющих элементов, в которые устанавливается двухдиновый проигрыватель. После этого закрепляется декоративная панель и выставляется параллельность деталей. После определения взаимного положения элементов производится подключение и фиксация магнитолы.

Вместо 1 DIN

Ряд автомобилей оснащается магнитолой стандарта 1 DIN, установленной через переходную рамку в полноразмерное окно приборной панели. Часть переходного элемента занимает карман для мелких вещей или компакт-дисков, закрываемый крышкой. Владелец может поставить 2-диновое головное устройство после соответствующей доработки элементов транспортного средства.

Смотрите » Как снять штатную магнитолу на Митсубиси Лансер 10

Базовым вариантом установки 2 ДИН магнитолы взамен стандартного оборудования является удаление штатной переходной шахты, которая крепится при помощи клипс или винтов. Для доступа к точкам фиксации требуется удаление установленного проигрывателя, которое осуществляется специальными ключами или пластинами.

На части автомобилей для установки автомагнитолы 2 ДИН требуется замена декоративной рамки на центральной части консоли. Из-за конструктивных особенностей необходимо установить дополнительные крепежные элементы. Увеличенные габариты головного устройства требуют доработки внутренних пластиковых элементов приборной панели. Подрезка производится при помощи пилки и строительного ножа.

Как установить и подключить компонентную акустику

В этой статье я расскажу вам, как подключить и установить компонентную акустику.

После 3 тыс. км пробега на ВАЗ 2114 созрел на замену передних динамиков и установкой твиттеров на панель приборов. Решил после того, как почувствовал разницу звука на своей и отцовской 14-ой, у которого стояли твиттеры mystery, да и мои передние динамики за 400 рублей начали захлёбываться после 5 месяцев пользования.

Важно!

1. Выбрасывайте заводские провода и ставьте силиконовые диаметром не менее 1,5 мм.
2. Для более качественного звука, контакты проводов рекомендуется спаивать, а не скручивать руками.

Всё никак не осмеливался на покупку новых динамиков с пищалками, но спустя месяц зашёл в магазин, посмотрел на выбор, понял, что на мой бюджет в 1000 рублей укладывается только компонентная акустика.

Наслышан о качестве товаров MYSTERY, я развернулся и пошёл домой. Решил почитать отзывы ради интереса, и как оказалось, многие отзывались о такой системе очень положительно, и я на следующий день уже стоял около кассы и пробивал новые динамики. Цена на MYSTERY MJ550 составила 952 рубля.

Инструкция по установке колонок в двери

Установка динамиков в двери

Установка колонок в двери  — сам по себе процесс очень лёгкий,  если вам нужно попросту поменять старые динамики на новые.

Но если вы впервые занялись установкой передних колонок, то уровень сложности зависит от наличия проводки в дверях, наличия места для динамиков.

  К счастью,  наши авто с завода снабжаются боковыми подиумами под динамики с кармашками, так что, это уже минус одна проблема.

Правильная установка динамиков в передние двери заключается в том, что динамики должны крепиться строго на своих местах и должны быть правильно подключены полярности как проводов, так и самих динамиков. К вопросу установки передних динамиков, каждый подходит по своему: кто то просто крепит новые динамики, кто то заодно делает шумо и вибро изоляцию для более качественного звучания.

• Откручиваем 3 самореза крепление подиумов, откручиваем крепление динамиков и снимаем разъёмы.
• Ставим новые, плотно закручиваем и ставим подиумы.

Установка пищалок (твиттеров) в авто

Устанавливать твиттеры нужно на боковых стойках лобового стекла на уровне ушей.

Чтобы установить твиттеры, нам понадобится снимать  пластиковую обшивку боковых стоек.

1. Снимаем левую стойку.
2. Просовываем снизу под панель проводку в появившуюся щель.
3. Подключаем сверху пищалки ( проводку можно полностью пустить под обивку, для это придётся сверлить дополнительное отверстие, а можно пустить провода к лобовому стеклу а далее спрятать их под обивку.
4. Я крепил пищалки на уровне ушей, где как раз было крепление для обивки стойки. Я просто насадил пищалку, прикрепил её и обивку одним саморезом.
5. Так же делаем и по правую часть автомобиля.
6. Далее проводим проводку от твиттеров к центральной торпеде, где уже и подсоединяем кроссоверы и подключаем к магнитоле. В инструкции всё подробно описано, что и как подключать, проблем не составило.

Аудиоподготовка автомобилей Ваз 2113 — 2115 | Электрооборудование автомобилей

Для опытного мастера вопрос подключения музыки на данные автомобили не составляет никаких проблем.

Но приходилось неоднократно встречаться с такой ситуацией, когда владелец «пятнашки» не находит штатных проводов аудиоподготовки, и прокладывает через весь салон свои провода.

В центральной консоли жгут штатной электропроводки, идущей к громкоговорителям можно обнаружить за пластиковой заглушкой на месте магнитолы слева в глубине(на фотграфии данная область выделена овалом). Он обычно фиксируется изолентой или скотчем к корпусу отопителя, реже к другим жгутам электропроводки.

• Данные провода легче найти и освободить, сняв пластиковую панель справа от педали акселератора (газа).
• Как видно на следующей фотографии жгут аудиоподготовки не имеет разъёма, поэтому подключаем евроразъём (мама) самостоятельно, в соответствии со следующей таблицей:

Назначение	полярность	жгут	евроразъём
Левый перёд	+	серый	белый
—	серочёрный	белочёрный
Правый перёд	+	жёлтый	серый
—	жёлточёрный	серочёрный
Левый зад	+	оранжевый	зелёный
—	оранжевочёрный	зелёночёрный
Правый зад	+	белый	фиолетовый
—	белочёрный	фиолетовочёрный

Встречались комплектации автомобилей, где питающая часть евроразъёма штатно подключалась параллельно прикуривателю. Если данной опции у Вас нет, то самое простое решение – сделать то же самое, т.е. подключиться к прикуривателю.

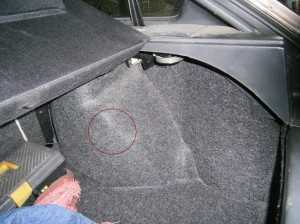

Найти соответствующие провода с разъёмами в передних дверях не составит труда, они зафиксированы скотчем к верхней кромке будущего динамика. А вот задние провода зафиксированы под ковровой обшивкой (с каждой стороны) примерно в районе, обозначенном овалом на следующей фотографии.

Виды распиновок

Характеристика и инструкция по подключению и эксплуатации различных сигнализаций с автозапуском фирмы пантера

Самый популярный вид распиновки – трехпроводной. Его придерживаются большинство китайских гаджетов, а также простые камеры, не отягощенные дополнительным опционалом.

Также, востребованы распиновки камеры заднего вида с большим числом контактов – на 4, 5 или даже 6 проводов. Они позволяют активировать вспомогательные возможности устройства: инфракрасную подсветку, управление от выключателя заднего движения и т.д.

Самая популярная комбинация разъемов на устройстве: тюльпан для передачи видео и гнездо для подсоединения шнура питания. На последнем часто размещается стабилизатор напряжения.

На 3 контакта

Обычно все производители выдерживают следующий алгоритм окраски проводов по цветам:

• Черный — масса или минус;
• Красный – источник питания или плюс;
• Желтый – видеосигнал.

Согласно физике, электрический ток течет в замкнутом контуре. Положительный вывод электроэлемента соединяется с компонентом питания (в нашем случае, с огнями заднего хода), а отрицательный – возвращается к массе (камере).

Таким образом, при распиновке камеры заднего вида на 3 провода первые два (питание) подключают к огням заднего хода, а выдеовыход – к монитору в магнитоле (или к зеркалу, зависит от модели устройства).

На 4 контакта

Далее, рассмотрим, куда и что втыкать при распиновке разъема камеры заднего вида на 4 pin.

Как правило, такие устройства идут с коротким кабелем, на конце которого имеется разъем с 4 pin (дырочками). В эти отверстия подсоединяется провод-удлинитель с 4 контактами:

• «+» питания, активируется после включения движения реверсом;
• «-» питания, масса;
• Видеосигнал (плюс);
• Монитор видеосигнала, масса (минус).

Итак, в разъем с 4 дырочками втыкают удлинитель

Обратите внимание, чуть ниже места соединения разъема с удлинителем, последний разветвляется на:

1. два тонких проводка (обычно, красный и черный): «+» и «-» к лампам обратного хода;
2. и толстый видеопровод (внутри двухконтактный: «+» и «-») с коннектором для соединения с дисплеем (джек 6,35 мм, миниджек 3,5 мм, микро-джек 2,5 мм или USB) на конце. Соответственно, его тянут к магнитоле, если вы подключаетесь к ней. Кстати, перед приобретением камеры убедитесь в соответствии разъема на ГУ с коннектором на шнуре.

На 5 контактов (с подсветкой)

Следующая на очереди — распиновка камеры заднего вида 5 pin (разъема на 5 проводов). Она используется в навороченных гаджетах с дополнительными функциями:

• инфракрасная подсветка;
• включение/отключение и настройка разметки;
• зеркальное/нормальное отображение видео;
• и другие сервисные опции.

Также, некоторые китайские камеры заднего вида имеют распиновку на 5 проводов не для дополнительных фишек, а для активации связи между прибором и штатной автомагнитолой или сторонним дисплеем. Внимательно изучайте инструкцию по применению устройства.

Итак, при распиновке разъема камеры заднего вида на 5 пин, первые 3 контакта, стандартно, идут: 2 провода на питание от огней ЗХ и 1 на видеовыход. Еще 2 – это «-» и «+» дополнительной опции.

Куда подключать последнюю – решать вам. Можно, как и само устройство, к лампам обратного хода или к габаритным огням. В последнем случае, днем картинка с изображением будет цветной, а ночью – черно-белой. Но ИК-подсветка в темное время суток будет пахать постоянно. А при первом варианте видео всегда будет в формате ч/б, но подсветка станет включаться только при переводе коробки в режим езды реверсом. Налицо – экономия ресурса ИК-светодиодов. Словом, оценивайте плюсы и минусы на свое усмотрение.

Как видите, бояться распиновки проводов камеры заднего вида с подсветкой не стоит. Все просто, подчинено общей логике. Аналогично все обстоит и с 6-контактной разводкой.

На 6 контактов

Представляет собой сумму всех приведенных выше распиновок.

• Основа, как в схеме на 3 pin;
• Кусочек – из схемы на 4 pin (в видеовыходе «плюс» и «масса» разделены по отдельным клеммам);
• Последние 2 контакта – «+» и «-» подсветки (или другой функции).

Итак, при такой распиновке проводки раскидывают следующим образом:

1. Красный на «плюс» питания;
2. Черный – на «минус» питания;
3. Желтый – тянут к дисплею для передачи видео;
4. Еще один черный (в витой паре с желтым) – тоже к магнитоле («минус»);
5. Питание вспомогательной сервисной опции («плюс»), цвет проводка, обычно, белый. Подключают к источнику на свое усмотрение;
6. «Минус» вспомогательной фишки.

Ну вот и все! Если хорошенько вникнуть, можно с легкостью понять распиновку штекера даже китайской камеры заднего вида. Верьте в себя! Желаем удачи!
