Как снимать головку на газ 3110 406 двигатель + видео обзор

Часть 2. Замена прокладки, цепей ГРМ и гидрокомпенсаторов ЗМЗ 406.

Итак, продолжаем разборку мотора. Снимаем переднюю крышку гбц, затем откручиваем болты крепления успокоителей

и снимаем только верхний, нижний пока оставляем на месте

Затем откручиваем и снимаем крышку гидронатяжителя цепи

и вытаскиваем сам гидронатяжитель.Затем отворачиваем шестерни распредвала и не сильными ударами молотка сбиваем их, обратите внимание, штифт в это время должен находиться вверху,

если он внизу или сбоку, то для этого нам нужно провернуть распредвал за квадрат(предваритерьно вывернув свечи), который находится на нём,

а иначе вы просто сломаете посадочное место шестерни.

Затем отворачиваем и снимаем крышки распредвалов, только нужно как то пометить в каком порядке они стояли, бывает такое что их частично заменили и они стоят не по номерам. Снимаем валы и осматриваем их, если там большие задиры, то меняем их. Далее снимаем гидрокомпенсаторы, для этого я использую пассатижи, их можно сложить в кучу, так как порядок при обратной установке не важен. Если у вас стучали гидрокомпенсаторы, как их проверить, я расскажу в отдельной записи в БЖ.Далее снимаем генератор, опять же нужно как то себе пометить, какие провода и куда подцеплены,

нижний болт откручивать не обязательно, так как кронштейн все равно нужно снимать

Дальше, откручиваем выпускной коллектор открутив 8 гаек, обратите внимание на шпильки, если они длинные, то снять его не получится, или возникнут проблемы при установке, в таком случае лучше открутить приёмную трубу, как это пришлось делать мне,

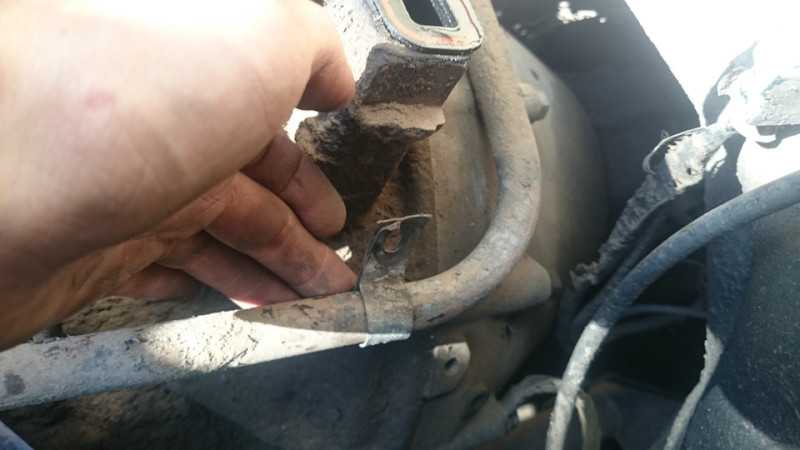

но в этом случае не забудьте открутить последнюю гайку справа( обычно там приручена скобка, которая держит трубку обратки печки, может у вас она прикручена в другом месте)

, а уже на снятой гбц поменять шпильки на менее длинные.Выкручиваем 10 болтов крепления гбц

и снимаем её чуть приподняв вверх, для того чтоб она слезла с направляющих. Если выпускной коллектор остался на гбц, то масляный щуп лучше снять, так как поднимая гбц, чтоб вывести трубку со щупом из коллектора, щуп можно сломать и он упадёт вниз, достать его будет проблематично.Отворачиваем шкив коленвала(для этого я ипользую торцевой ключ на 36, стоит он не дорого, но намного упрощает отворачивание этой гайки)

и снимаем его съёмником, дальше отворачиваем 4 болта под шестигранник на помпе(не сняв помпу, мы не снимем переднюю крышку) и снимаем с неё шланг с трубкой обратки печки, не забываем открутить пятый болт на помпе сзади.

Откручиваем остальные болты крепления передней крышки(натяжной ролик с кронштейном откручивать не обязательно, и откручиваем 2 передних болта на поддоне, поддон лучше всего ослабить, чтоб он чуть опустился вниз, чтоб при установке крышки не загибалась прокладка. Снимаем переднюю крышку( если не снимается, проверьте ещё раз, может что то не окрутили, если все болты откручены и она всё равно не снимается, можно не сильно постучать молотком сзади справа( с обратной стороны крепления помпы) по направлению вперёд, так как она сидит на направляющих и снимается только вперёд.

Дальше снимаем верхнюю цепь и башмаки(у кого то стоят звёзды вместо башмаков), отгибаем уголки на пластине и откручиваем болты шестерней пром вала,

затем откручиваем нижний успокоитель

и снимаем цепь вместе с шестернями и успокоителем.

Снимаем втулку с коленвала(для этого я наставляю зубило между втулкой и шестерней и молотком сбиваю её, потому что у меня съёмник большой и не зацепляет зубья шестерни, потому что они слишком близко к блоку, ну если у вас есть маленький съёмник, то можете снять сразу и шестерню и втулку), а затем шестерню(для этого я наставляю молоток острым краем между зубьями и блоком и сбиваю молотком до того момента, пока не смогу её зацепить съёмником).

Последующие операции по сборке двигателя

Установить и закрепить переднюю крышку головки цилиндров с прокладкой.

Установить корпус термостата в шланг термостата и закрепить корпус термостата с прокладкой к головке цилиндров, затянуть хомуты шланга.

Запрессовать трубку стержневого указателя уровня масла и установить указатель. Для повышения надежности установки и герметичности предварительно нанести на поверхность нижнего конца трубки герметик «Локтайт-638».

Установить выпускной коллектор с прокладкой на шпильки головки цилиндров. Наживить и затянуть все, кроме последней, гайки крепления коллектора.

Установить экран выпускного коллектора на шпильки выпускного коллектора и закрепить гайками.

Установить на штуцер водяного насоса шланг, соединяющий насос с трубкой забора воды, и закрепить хомутом.

Надеть на трубку забора воды скобу. Вставить трубку забора воды в шланг, надетый на штуцер водяного насоса, и надеть скобу на последнюю шпильку коллектора. Закрепить скобу затяжкой гайки и затянуть хомут шланга.

Установить пробку сливного отверстия блока цилиндров, предварительно нанеся на резьбу пробки силиконовый клей-герметик «Юнисил Н50-1» или анаэробный герметик «Стопор-6».

Установить и закрепить крышку клапанов с прокладкой и уплотнителями свечных колодцев. Установить на крышке клапанов держатель разъема датчика синхронизации.

Установить и закрепить кронштейны генератора верхний и нижний и передний кронштейн подъема двигателя одновременно.

Установить патрубок отбора охлаждающей жидкости с прокладкой. Предварительно нанести на резьбу болтов патрубка анаэробный герметик «Стопор-6».

Установить и закрепить впускную трубу с прокладкой к головке цилиндров.

Установить ресивер с прокладкой на шпильки впускной трубы и закрепить гайками.

Закрепить ресивер к головке цилиндров посредством двух угловых кронштейнов, устанавливаемых на шпильки головки цилиндров.

Сначала следует наживить, не затягивая, винты крепления кронштейнов к ресиверу, затем затянуть гайки крепления кронштейнов к головке и затянуть винты крепления к ресиверу.

Установить шланг вентиляции с трубкой вентиляции и закрепить хомутами. Установить шланг малой ветви вентиляции на штуцеры трубки вентиляции и ресивера и закрепить хомутами.

Установить и закрепить ведомый и нажимной диски сцепления, центрируя ведомый диск с помощью специальной оправки.

В качестве оправки можно использовать первичный вал КПП.

Болты нажимного диска завернуть последовательно в несколько этапов, для исключения перекоса нажимного диска до момента 19,6…24,5 Нм (2,0…2,5 кгсм).

Установить палец вилки выключения сцепления и шпильки в картер сцепления.

Установить картер сцепления с кронштейном подъема двигателя на установочные штифты блока цилиндров и закрепить к блоку цилиндров болтами.

Снять двигатель со стенда.

Как регулировать клапана на газели 405 двигатель

Гидротолкатели двигателя ЗМЗ-406, ЗМЗ-405, выполненные в виде цилиндрических толкателей и расположенные между кулачковым валом и клапанами, совмещают две функции: передачи усилия от кулачкового вала к клапанам и устранения зазоров в их приводе

Работа гидротолкателя основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидротолкателя и перемещающего его плунжер при появлении зазора в приводе клапана.

Таким образом, обеспечивается постоянный контакт толкателя (рычага привода клапана) с кулачком распределительного вала без зазора.

Благодаря этому нет необходимости регулировать клапаны при техническом обслуживании.

Принцип действия гидротолкателя показан на рисунке.

Масло под давлением, необходимым для работы гидротолкателя, подается в его внутренние полости «А» и «Б» из канала «В» системы смазки двигателя через боковое отверстие в толкателе 6, выполненное в кольцевой проточке его цилиндрической поверхности.

При закрытом клапане 1 толкатель 6 (через плунжер 7) и гильза 9 распирающим усилием пружины 8 прижаты соответственно к кулачку 5 распределительного вала и торцу стержня клапана.

Давление в полостях «А» и «Б» одинаково, обратный клапан 3 гидрокомпенсатора прижат к седлу в плунжере 7 пружиной 2 — зазоры в клапанном механизме отсутствуют.

При вращении распределительного вала кулачок 5 набегает на толкатель 6, перемещая его и связанный с ним плунжер 7.

Перемещение плунжера 7 в гильзе 9 приводит к резкому росту давления в полости «Б».

Несмотря на небольшие утечки масла через зазор между плунжером и гильзой, толкатель 6 и гильза 9 перемещаются за одно целое и открывают клапан 1.

При дальнейшем вращении распределительного вала кулачок 5 уменьшает давление на толкатель 6 и давление масла в полости «Б» становится ниже, чем в полости «А».

Обратный клапан З открывается и пропускает масло из полости «А», соединенной с масляной магистралью двигателя, в полость «Б».

Давление в полости «Б» возрастает, гильза 9 и плунжер 7, перемещаясь относительно, друг друга, выбирают зазор в клапанном механизме.

Давление масла, подводимого к гидротолкателям, регулируется специальным клапаном, установленным в головке блока цилиндров.

Поскольку после остановки двигателя из каналов, идущих от масляного насоса, масло стекает в масляный картер, а каналы подвода масла к гидротолкателям остаются заполненными, после пуска двигателя в полостях последних могут образоваться воздушные пробки.

Для их устранения в каналах подачи масла двигателя предусмотрены калиброванные компенсационные отверстия, обеспечивающие автоматическую продувку полостей гидротолкателей.

Кроме этого компенсационные отверстия позволяют несколько снизить давление масла, поступающего в гидротолкатели при высокой частоте вращения коленчатого вала двигателя, когда давление в полости гидротолкателя может стать настолько велико, что его толкатель, опершись на затылочную часть кулачка распределительного вала, приоткроет клапан в момент, не соответствующий фазе газораспределения.

Шум от клапанов иногда удается устранить, немного повернув пружину или клапан вокруг продольной оси. Для этого выполните следующее.

1. Проверните коленчатый вал в положение, при котором клапан, издающий шум, начнет приоткрываться.

2. Немного поверните пружину — одновременно повернется и клапан.

3. Пустите двигатель. Если шум не исчезнет, повторите операции 1 и 2.

4. Если поворот пружины и клапана не даст желаемого результата, проверьте состояние пружины и измерьте зазоры между стержнями клапанов и направляющими втулками (см. Разборка, ремонт и сборка головки блока цилиндров»). Устраните увеличенные (по сравнению с номинальными) зазоры.

Если клапан и пружина исправны, а стук клапанов все равно прослушивается при работе двигателя, неисправен гидротолкатель. Замените его следующим образом.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Извлеките из опор головки блока цилиндров распределительные валы (см. Снятие, дефектовка и установка распределительных валов»).

Гидротолкатель удобнее извлекать с помощью сильного магнита или присоски.

Перед установкой положите новый гидротолкатель в емкость с моторным маслом, несколько раз надавите на гильзу гидротолкателя для удаления воздуха и наполнения его маслом.

3. Извлеките гидротолкатель из гнезда головки блока цилиндров.

4. Смажьте моторным маслом гнездо в головке блока и установите гидротолкатель в гнездо.

5. Остальные гидротолкатели заменяют аналогично.

6. Установите распределительный вал и детали привода газораспределительного механизма в порядке, обратном снятию.

Осмотр, дефектовка и ремонт ГБЦ

После разборки головки блока промыть все детали в бензине, протереть и просушить. Очистить камеры сгорания и клапаны от нагара.

Осмотреть головку блока. Если есть трещины на перемычках между седлами клапанов, следы прогара и трещины на стенках камеры сгорания, заменить головку блока.

Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки блока, посередине, вдоль и затем поперек и щупом измерить зазор между поверхностью головки и линейкой. Если зазор превышает 0,1 мм, головку заменить.

Проверить зазоры в подшипниках распределительных валов.

Проверить зазоры между гидротолкателями клапанов и каналами под гидротолкатели в головке блока.

Зазор вычисляют как разность между диаметром канала и диаметром гидротолкателя.

Номинальный диаметр канала под гидротолкатель 35,0 +0,025 мм, предельно допустимый — 35,1 мм.

Номинальный диаметр гидротолкателя 35,0 –0,025 и 35,0 –0,041 мм, предельно допустимый диаметр — 34,95 мм.

Предельно допустимый зазор 0,15 мм. Если зазор превышает указанную величину, заменить гидротолкатель. Если и это не даст положительного результата, заменить головку блока.

Осмотреть клапаны. При обнаружении на рабочей фаске клапана трещин, коробления головки клапана, прогорания, деформации стержня клапан необходимо заменить. Незначительные риски и царапины на рабочей фаске клапана можно вывести притиркой.

ОСНОВНЫЕ ОСОБЕННОСТИ КОНСТРУКЦИИ ДВИГАТЕЛЕЙ СЕМЕЙСТВА ЭКОЛОГИЧЕСКОГО КЛАССА 3

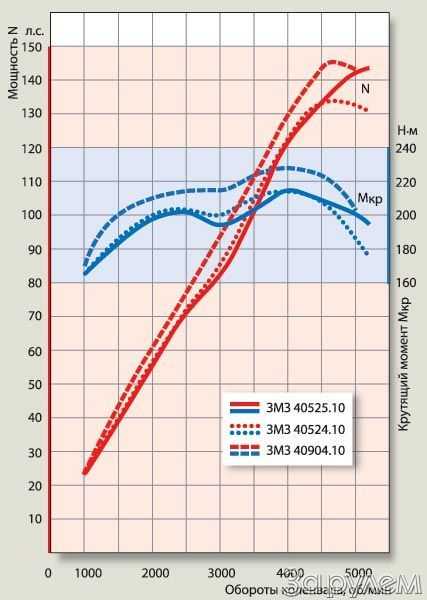

Двигатель ЗМЗ-406 рабочим объемом 2,3 литра в России весьма популярен, широко распространен. С учетом пожеланий отечественных потребителей на его основе созданы варианты увеличенного рабочего объема — 2,5 л (ЗМЗ-405) и 2,7 л (ЗМЗ-409). При разработке новых моделей моторный завод стремится унифицировать конструкции, поэтому в них немало общих деталей. Но есть и отличия. В последнее время двигатели претерпели ряд изменений, связанных с введением более жестких экологических норм — Евро III. О них мы и расскажем. Внешние скоростные характеристики двигателей представлены на графиках. Напомним, что двигатель 40525.10 предназначен для «Волги», 40524.10 — для «Газели», «Соболя», 40904.10 — для современных автомобилей УАЗ.

• Блок цилиндров усиленной конструкции из чугунной заготовки высокого качества с повышенной точностью обработки
• Головка цилиндров с креплением к крышке цепи и с повышенной точностью обработки
• Двухслойная металлическая прокладка головки цилиндров
• Болт головки цилиндров увеличенной длины
• Конструкция поршней без термовставки, с уменьшенными высотами жарового пояса, юбки и поршневых колец
• Экранированный выпускной коллектор из высокопрочного чугуна
• Двухслойная металлическая прокладка выпускного коллектора
• Модуль пластмассовой крышки клапанов с элементами крепления индивидуальных катушек зажигания, оптимизированными конструкциями маслоотделителя и маслозаливной горловины и интегрированным клапаном разрежения
• Металлическая прокладка масляного картера с рифленой окантовкой из эластомера
• Автоматический натяжитель ремня привода вспомогательного оборудования
• Водяной насос с полостью для улавливания утечек охлаждающей жидкости и новой конструкцией сальника

У двигателя 406 диаметр цилиндра 92 мм против 95,5 мм у 405-го. Старый, до введения норм Евро III, блок405 легко «узнать» по характерным поперечным прорезям-щелям шириной 2 мм в системе охлаждения между цилиндрами. Они улучшали теплоотвод от стенок цилиндров, однако снижали жесткость верхней «плиты» блока. При затяжке болтов крепления головки дополнительно деформировались стенки цилиндров, создавая проблемы, которых двигатель 406, имеющий выполненные в литье протоки между цилиндрами (за счет большей величины межцилиндровой перемычки — 14 мм против 10,5 мм), не знал! Забегая вперед, скажем, что эта конструкция, к счастью, оказалась временной: найдя более удачное решение, от прорезей отказались.

С января 2008 г. для автомобилей ГАЗ и УАЗ завод начал выпускать двигатели, отвечающие нормам токсичности Евро III. Среди них двигателя 406 уже нет, на конвейеры автозаводов поставляются только двигатели 405 и 409. Блок цилиндров у них единый. Внешне он отличается от прежнего 406-го формой отверстий системы охлаждения между цилиндрами: у старого они круглые, у нового напоминают треугольники со скруглениями. Для снижения расхода масла на угар у нового блока изменены параметры плосковершинного хонингования цилиндров (глубина, ширина и углы наклона рисок). К заднему торцу блока шестью болтами М6 крепится крышка с резиновой манжетой, уплотняющей цапфу коленвала. Для установки картера сцепления есть два центрирующих штифта и шесть резьбовых отверстий М10.

Когда необходимо делать затяжку

Если ГБЦ затянута неравномерно, то возможно со временем на ней будут образовываться трещины. Поэтому следует соблюдать моменты затяжек деталей ГБЦ. Кроме этого, во время нагрева блока цилиндров, температура между головками деталей с резьбой и самой ГБЦ разнится очень сильно. Эти колебания приводят к тому, чтобы соединения расслабляются.

О том, что нужна затяжка ГБЦ автовладельцу скажут следующие причины:

• появившаяся влажность там, где соединяется блок и головка. Значит происходит течь смазывающего средства;
• выход из строя мотора. Это уже весомая причина;
• коробление устройства;
• пробой прокладки.

Опытные механики рекомендуют проводить затяжку ГБЦ через каждые 1000 километров.

Снятие и ремонт головки блока цилиндров двигателя змз 406

Сливаем из системы охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Снимаем шланги с патрубков термостата или снимаем термостат

(см. Проверка и замена термостата»). Отсоединяем колодку проводов от датчика положения распределительного вала

(см. «Проверка и замена датчика положения распределительного вала»). Снимаем генератор с его верхним кронштейном (см. «Снятие генератора»). Если головку блока цилиндров двигателя змз 406 демонтируем с целью ремонта или замены, то предварительно снимаем впускной трубопровод (см. «Замена прокладки впускного трубопровода») и выпускной коллектор (см. «Замена прокладок выпускного коллектора»). Если работа выполняется с иной целью (например, нужно заменить прокладку головки блока цилиндров), то головку можно снять в сборе с впускным трубопроводом и выпускным коллектором. Снимаем распределительные валы (см. «Снятие распределительных валов»). Шестигранником «на 12» отворачиваем десять винтов крепления головки блока цилиндров двигателя змз 406.

Вынимаем гидрокомпенсаторы (см. «Замена гидрокомпенсаторов»). пометив их местоположение в головке блока цилиндров. Снимаем головку блока цилиндров.

Сопрягаемые поверхности головки и блока цилиндров тщательно очищаем от нагара, остатков старой прокладки и герметика. Приложив линейку к привалочной плоскости головки блока цилиндров.

набором щупов проверяем неплоскостность головки блока цилиндров. При неплоскостности свыше 0,05 мм плоскость головки необходимо восстановить механической обработкой, однако, если неплоскостность превышает 0,1 мм, головка не ремонтопригодна.

Ключом «на 10» отворачиваем восемь болтов.

снимаем заднюю крышку головки блока цилиндров с прокладкой.

Устанавливаем рассухариватель на головку блока цилиндров. Если конструкцией рассухаривателя не предусмотрен упор клапана, подкладываем под тарелку клапана деревянный брусок. Рассухаривателем сжимаем пружины клапана. Чтобы тарелка пружин легче сошла с сухарей. наносим легкие удары молотком по упорной сошке рассухаривателя.

Пинцетом вынимаем два сухаря и плавно отпускаем пружины.

Снимаем верхнюю тарелку и две пружины клапана.

Съемником удаляем маслоотражательный колпачок.

Переворачиваем головку блока цилиндров двигателя змз 406 и вынимаем клапан, пометив место его установки, для того чтобы при последующей сборке клапан встал на свое прежнее место. Аналогично снимаем и помечаем остальные клапаны. Шестигранником «на 8» выворачиваем заглушки масляных каналов.

наносим притирочную пасту на фаску клапана и устанавливаем клапан в соответствующую направляющую втулку головки блока цилиндров двигателя змз 406.

Закрепляем на ножке клапана приспособление для притирки и.

прижимая клапан к седлу, попеременно поворачиваем его в обе стороны.

Продолжаем притирку до тех пор, пока уплотняющая фаска клапана полностью по всей своей ширине и длине не станет матовой и чистой.

Так же должна выглядеть и фаска на седле клапана.

Стираем ветошью с клапана и седла остатки пасты.

Аналогично притираем остальные клапаны. Перед сборкой головки блока цилиндров змз 406 керосином или дизельным топливом промываем головку, очищаем масляные каналы от отложений. Затем вытираем поверхности чистой ветошью и продуваем каналы сжатым воздухом.

Собираем и устанавливаем головку блока цилиндров змз 406 в обратной последовательности. Маслосъемные колпачки заменяем новыми. Перед установкой клапанов их стержни покрываем моторным маслом.

Из резьбовых отверстий блока цилиндров под крепежные винты головки удаляем остатки масла и охлаждающей жидкости.

На привалочную плоскость передней крышки блока цилиндров (на участке контакта с прокладкой головки блока) наносим герметик.

Прокладку головки блока цилиндров двигателя змз 406 заменяем новой. Устанавливая головку блока цилиндров на блок, следим, чтобы она «села» на установочные втулки. Перед установкой винтов крепления головки блока цилиндров наносим на их резьбовую часть моторное масло. Винты затягиваем динамометрическим ключом в два этапа, соблюдая последовательность их затяжки. Предварительно затягиваем их моментом 50 Нм, затем окончательно — 140 Нм. Порядок затяжки болтов крепления головки блока цилиндров

Установив все снятые детали и узлы, заполняем систему охлаждения жидкостью и заменяем масло в двигателе

Источник

Момент затяжки клапанной крышки змз 406

Запись для себя. Часто под рукой нет таблицы моментов затяжки для 406 двигателя, а книга далеко. Удобно смотреть с телефона.

Для чего нужен широкий диапазон момента затяжки? Для того, что все динамоключи имеют погрешность. Лучше брать момент посередине диапазона.Минимально допустимый-максимальный момент затяжки. Например: 100-110 Н·м.

Напоминание: В местах где много точек затяжки, например, впускной коллектор. Лучше несколько раз пройтись окончательным моментом. Точки по середине «проседают».

Внимание! Допущена преднамеренная неточность. Так как — 1 килограмм-сила-метр (кгс·м) = 9,80665 ньютон-метров (Н·м)В местах с большими моментами приведены более точные значения.Пример более точных расчетов:10-11 кгс·м = 98-108 Н·м. Список моментов затяжки (таблица): — Болт крепления крышки коренного подшипника.10 точек

Список моментов затяжки (таблица): — Болт крепления крышки коренного подшипника.10 точек

М12х1,25. 98-108 Н·м— Гайка болта крепления крышек шатунов. 8 точек. М10х1. 67-74 Н·м

Список моментов затяжки (таблица): — Болт крепления крышки коренного подшипника.10 точек. М12х1,25. 98-108 Н·м— Гайка болта крепления крышек шатунов. 8 точек. М10х1. 67-74 Н·м

Болт крепления головки блока цилиндров. 10 точек. М14х1,5– первый этап 40-60 Н·м– второй этап 127-142 Н·м

Обезжирь поверхности. Лучше разбить на большее количество этапов. Торопиться некуда.После протяжки окончательным моментом, нужно ещё раз пройтись по всем точкам.Так как прокладка сминается неравномерно и момент затяжки ослабляется.

Порядок затяжки ГБЦ 406

Болт крепления крышки распределительного вала (бугеля). 20 точек. М8. 19-23 Н·м

Прочисти отверстия с резьбой от масла. Шприцем (предварительно у иглы откусив скос) или ветошью с отверткой.Эти крышки очень хрупкие . Откручивать нужно медленно и все одновременно.Змейкой по всем точкам откручиваю.По одной крышке откручивать не желательно. Под конец нагрузка сосредоточится на какой-то одной крышке и она лопнет.

Закручивать так же все болты одновременно пока плосткости гбц и крышек не соприкоснуться.Затем динамоключом по всем точкам прохожу несколько раз .

Болт стяжной коленчатого вала (храповик). 1 точка. М24х2. 102-126 Н·мВсё сделано логично. Болт должен сам подтягиваться при работе двигателя.Откручивать против часовой стрелка.Коленвал нельзя крутить против часовой стрелки! Поставь на 5 передачу и откручивай болт коленчатого вала.

Болт крепления зубчатого колеса распределительного вала. 2 точки. М12х1,25. 56-62 Н·м— Болт крепления зубчатых колес промежуточного вала. 2 точки. М8. 22-27 Н·м

Болт крепления маховика. 6 точек. М10х1,25. 72-80 Н·м— Болт крепления нажимного диска сцепления. 6 точек. М8. 20-25 Н·м— Болт крепления картера сцепления. 6 точек. М10. 42-51 Н·м— Болт крепления опоры вилки выключения сцепления. 1 точка. М10х1. 42-51 Н·м— Болт крепления усилителя картера сцепления. 6 точек. М10. 29-36 Н·м— Болт крепления сальникодержателя. 6 точек. М6. 12-18 Н·м

Гайка крепления впускной трубы. 5 точек. М10х1. 29-36 Н·м(Труба которая соприкасается с гбц)— Гайка крепления ресивера к впускной трубе. 5 точек. М8х1. 19-23 Н·м— Гайка крепления выпускного коллектора. 8 точек. М8. 20-25 Н·м— Болт крепления крышки головки блока цилиндров. 8 точек. 5-12 Н·мпри обеспечении герметичности допускается момент 3 Н·м— Болт крепления масляного картера. 11 точек. М8. 12-18 Н·мпри обеспечении герметичности допускается момент 6 Н·м— Болт крепления передней крышки головки блока цилиндров. 4 точки. М8. 22-27 Н·м(Передние крышки можно приклеить на герметик, большое усилие не нужно. 8-14 Н·м)— Болт крепления шкива к водяному насосу/помпе. 3 точки. М8. 22-27 Н·м— Болт крепления водяного насоса/помпы. х точек. М8. 22-27 Н·м— Гайка крепления кронштейнов генератора. 2 точки. М8. 12-18 Н·м— Болт крепления натяжного ролика. 1 точка. М8. 14-18 Н·м

Болт крепления топливопровода с форсунками. 2 точки. М6. 5-8 Н·м(Уплотнительные кольца форсунок можно смазать моторным маслом)— Болт крепления индуктивных датчиков. 3 точки. М6. 5-8 Н·м— Свеча зажигания. 4 точки. М14х1,25. 31-38 Н·м (ГБЦ из алюминия, лучше 28-30 Н·м)— Болт крепления стартера. 2 точки. М10. 67-75 Н·м

Для остальных резьбовых соединений: для М6 — 6–8 Н·мдля М8 — 14–18 Н·мдля М10 — 28–36 Н·мдля М12 — 50–62 Н·м

Напоминание: После окончания работ приведи динамоключ в исходное состояние.

Данные взяты:1) Руководство по ремонту, эксплуатации и техническому обслуживанию автомобиля Волга Газ 3110. ISBN 5-8115-0011-42) ГАЗ-3110, -3102 «Волга»: Руководство по эксплуатации, техническому обслуживанию и ремонту. ISBN 978-5-88924-171-33) немного от себя

Ваш 406 двигатель практически готов к использованию.

Соберите все элементы под капотом автомобиля, выдерживая очередность, обратную разборке.
Залейте предпочтительное масло. Не забудьте об охлаждающей жидкости. Убедитесь в отсутствии любого рода протечек. Освободите реле от колодки, прокрутите двигатель стартером – так вы заполните масляную систему. В процессе выполнения данного этапа, ориентируйтесь на показатели датчика давления.
В завершение выполните установку и подключение остальных элементов и заведите автомобиль. Убедитесь в отсутствии течей. Проверьте показатели давления масла, температуры и другие значимые параметры. Обнаруженные проблемы устраняйте сразу же. Вам остается лишь дать двигателю поработать несколько часов на холостом ходу, периодически проверяя его состояние, после чего мотор можно принимать в постоянную эксплуатацию, следуя всем требованиям в отношении обкатки новой машины.
Удачной работы!

Процесс и порядок

Затяжка ГБЦ ЗМЗ своими руками начинается с изучения мануала двигателя. Все этапы делают по порядку, не нарушая их. Любая неточность может привести к выходу из строя не только прокладки или головки блока цилиндров, но и всего мотора ЗМЗ 406.

Вначале подбирают необходимые инструменты. Ставят машину на ровную поверхность.

Необходимые инструменты

Для затяжки ГБЦ автовладельцу понадобятся следующие инструменты:

• динамометрический ключ;
• насадки для головок болтов;
• чистая моторная смазка;
• руководство по затяжке должно находится рядом с автовладельцем.

Поэтапная инструкция

Сперва резьба болтов смазывается моторным маслом. Затем болты вставляются внутрь отверстий головки БЦ. Они вкручиваются рукой до тех пор, пока это невозможно будет сделать вручную.

Чтобы совершить дальнейшую протяжку, ГБЦ берут динамометрический ключ. Теперь необходимо протягивать все болты в той последовательности, в которой они указаны в мануале. Затяжка ГБЦ осуществляется с усилием, о котором я рассказывал в начале статьи.

Сперва протягивают с малой силой. Затем проходят еще раз и по второму кругу, если это необходимо

Важно помнить, что на рядные двигатели внутреннего сгорания протяжку устройства производят от центра к краям устройства двигателя. Подобным образом автовладелец лишает себя риска повреждения головки БЦ двигателя внутреннего сгорания или ее прокладки

Некоторые автовладельцы совершают ошибки при протягивании ее. Ниже описаны моменты, которые не стоит допускать при процедуре:

• перетяжка некоторых болтов;
• попадание смазывающего средства в отверстия;
• проведение работ с изношенными головками для динамометрического ключа;
• отсутствие порядка затягивания болтов ГБЦ;
• эксплуатация болтов, которые не подходят по размеру к устройству.

Похожая статья  Замена и установка цепи ГРМ двигателя ЗМЗ 406 своими руками

Бывает и такое, что закручивают в отверстие ржавые болты. Этого тоже нужно избегать. Отверстия тоже бывают проржавевшими. Многие пытаются залить в них масло. Но этого делать нельзя. Так как смазывающая жидкость попадет в резьбовой колодец, и он разрушится при закручивании болта.

Еще одной частой ошибкой бывает закручивание головок без специального инструмента. В этом случае перетягивания не избежать. Как результат автовладелец приезжает в сервис-центр с пробоем в прокладке устройства или за капитальным ремонтом всего двигателя.

Грани болтов, которые закручиваются изношенными головками или не тем ключом, могут слизываться со временем. В дальнейшем это приводит к трудностям при снятии и замене устройства или блока цилиндров.

Не рекомендуется закручивать одни и те же болты после снятия головки. Механики сервис-центров рекомендуют устанавливать новые. Так как после затяжки болт увеличивается в длине, и в следующий раз подобная деталь может привести к тому, что в БЦ пойдут трещины, которые приведут к его разрушению.

Передняя крышка двигателя змз 406

Кто и как снимал и ставил нижнюю переднею крышку не снимая ГБЦ ?Требуется замена оной с минимальными затратами !

Комментарии 43

ни чего там не течет если делать все аккуратно.я снимал на 409 при замене цепи так после этого даже не сопатится. намазал казанским герметиком а голову снимать просто не зачем!

Я снимал несколько раз.Ставить обратно в первый раз сложно, а потом нормально)

Я пару раз снимал переднюю крышку не снимая головки и поддон тоже не отворачивал…Крышка обратно ставится очень вплотную, обмазал герметиком все соприкасающиеся поверхности ( даже самым дешевым, другого не было под рукой ), все в норме, масло не потекло…А второй раз замялась прокладка ГБЦ. Так я ее срубил, ту часть которая провисала, герметика поболее намазал и тоже все норм, масло не потекло …не снимай головку и поддон тоже можно не трогать .

как поддон то не снимать? только если шпильки выкручены до этого были…

там двиг 409 был, а не 406 (забыл указать выше), не знаю есть ли кардинальные различи между ними, думаю нет …я откручивал только два болта спереди с поддона, те которые вкручиваются в переднюю крышку …Крышка стягивается туго, и садится потом тоже туго …

Если на болтах тогда да, а так там шпильки с завода. Видимо до тебя кто то модернизировал

исключено ! Патриот новый был, 20 000 прошел, обрыв цепи грм

вот проблема! насквось теперь просверли через этот болт на 10 под 90 град и штифт забей и твой болт на 10 уже не вырвать !

снял в прошлом году без проблем, башку не снимал, масло не гонит, прокладка цела. главное не торопиться! Я когда назад ставил, нижнюю крышку поставил а верхний натяжитель поставить забыл. У меня там звёзды. Вот танцы с бубном были)))

Я звезды НЕ МЕНЯЮ мне надо МАЛОЙ кровью сменить правильно одев крышку только !

снимаешь поддон ( ну или приспускаешь если поддон не на герметике), ремень, генератор, помпу, датчик К/В, натяжитель цепи, шкив кв, и чудо крышку.даже если и порвётся прокладка головы, срежь её и купи новуюс новой срежь этот же прямоугольник и ставь (я так делал) на герметик.

посмотри в бж, две шпильки в поддоне, ну и когда собирать нужно акуратно и за прокладкой и за сальиком посматривать.

поддон ослабишь, ну естественно навесное снимешь которое мешается, и аккуратно снимешь переднюю крышку так, чтобы не повредить прокладку поддона и под ГБЦ. если у тебя в старой крышке стояли шпильки, то замени их на болты (от шаровых опор с жигулей, хорошо подходят) в будущем тебе легче будет проделывать эту процедуру. естественно не забудь отчистить блок от остатков прокладки крышки, старайся чтобы они в поддон не сыпались! при установке будь осторожнее с сальником.

Так болты и провернулись в теле !

какие каталожные номера ? болтов.

я не знаю какой у них номер!

болты такие же, как и остальные на поддоне

Башку никто не снимает, снимай крышку будешь ставить намаж герметиком и все нормально будет

Один великий так поменял, масло течет, но тупо из-за нехватки герметика на момент установки. Все огонь будет, ставь!

снимается без проблем… тока потом из под прокладки сочится начнёт

Обратите внимание, что подать заявку на кредит можно будет только для заказов, сумма которых составляет не менее 3 000 руб. Таковы ограничения кредитной системы. Внутренняя служба доставки

Внутренняя служба доставки

Доставка по Москве: завтра — от 400 руб. Самовывоз: Новорязанское ш., д.3 – круглосуточно — бесплатно

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа

Описание

Крышка цепи дв.405, 406 ГАЗ, 409, 4091 УАЗ с сальником в сб. «ЗМЗ» (в уп.) / 406-1002058-10

• артикул 406-1002058-10;
• есть в наличии и доступен для покупки;
• цена по состоянию на 26.12.19 — 1 749 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн или по телефону 8 800 700-9-554.

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.
