Для чего нужна растяжка на стойки

Виды распорок

Для распорок можно использовать трубы круглого сечения, можно квадратные, а можно прямоугольный профиль.

По способу крепления штанги к фланцам есть два вида:

• жесткий вид, это значит соединение сваркой;
• подвижный вид, это значит шарнирный. Шарнирный способ соединения надежнее, потому что сварной шов со временем можно прийти в негодность.

По способу крепления фланцев к стойкам есть три вида:

двухточечные крепления, значит минимум конструкция имеет две точки крепления к стаканам кузова;

трехточечные с промежуточным креплением к кузову;

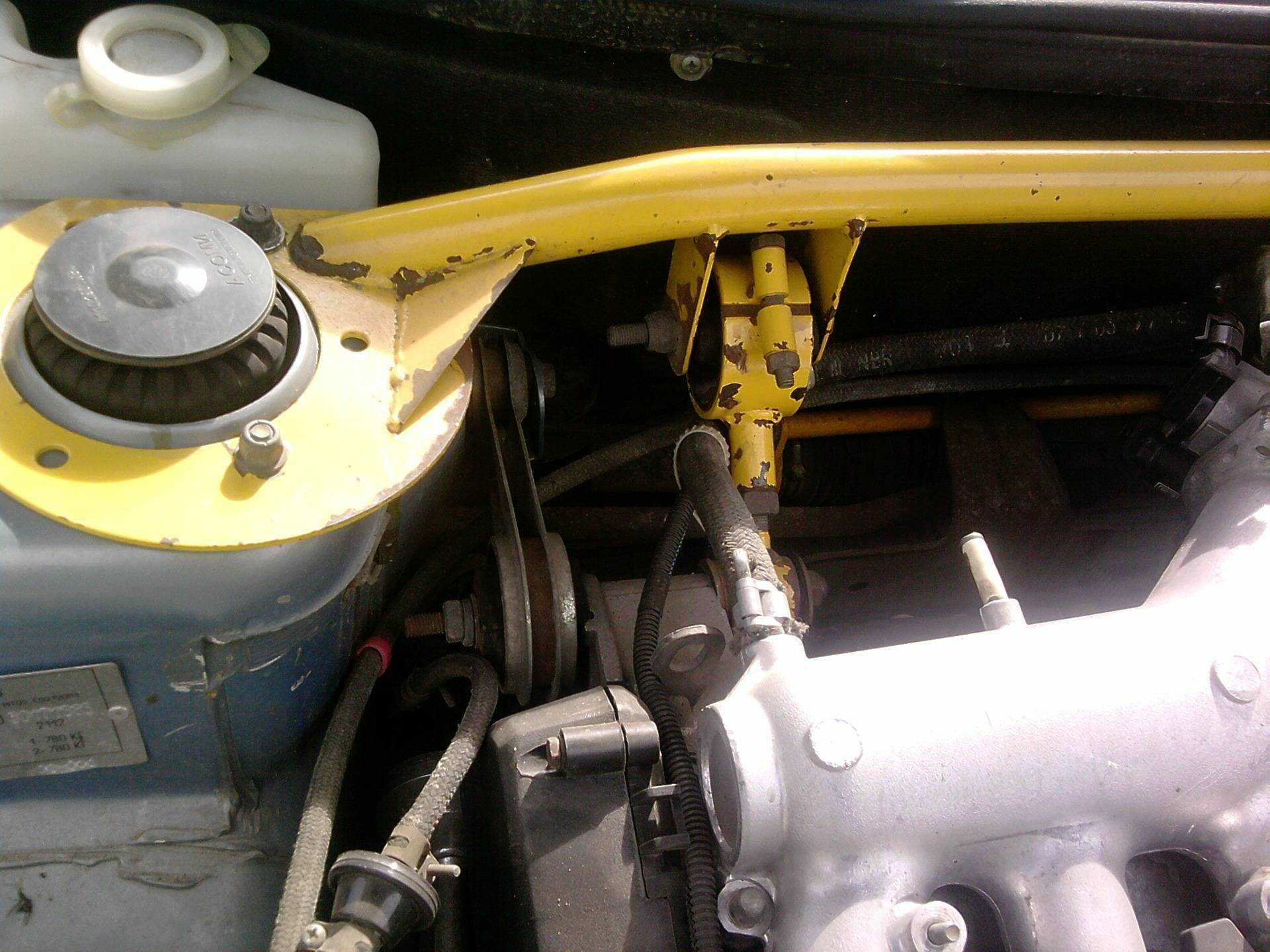

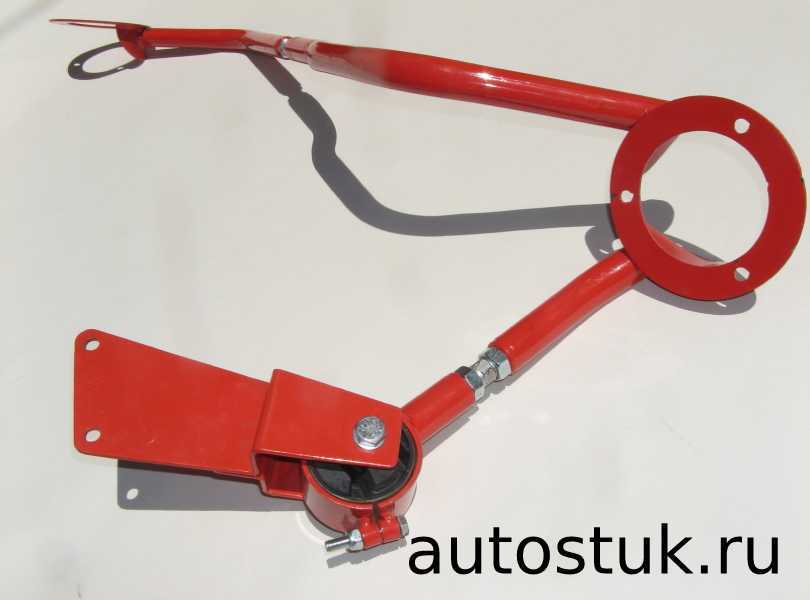

трехточечные с подушкой для двигателя.

Последний тип конструкции дополнительно гасит вибрации двигателя.

Главный минус распорки — это то, что при сильном ударе в бок, через трубу погнется противоположная сторона. Поэтому сейчас заводские распорки делают с насечками, чтобы при сильном ударе они сгибались и не разрушали противоположную сторону.

Задние распорки тоже существуют, но их не так много водителей ставит. Они мешают багажному пространству.

Материалы для изготовления распорки своими руками

Для того, чтобы сделать такие растяжки, потребуется:

• сталь тройка (3 мм толщиной) листовая;
• круглая труба диаметром от 32 до 40 миллиметров и толщиной стенки не меньше 3 мм;
• картон и карандаш для изготовления шаблона;
• грунтовка и краска, лучше аэрозольный баллончик.

Необходимые инструменты:

• болгарка;
• сварочный аппарат инверторный;
• набор ключей;
• рулетка, маркер;
• защитные очки и перчатки;
• молоток, пассатижи и т.д.;
• трубогиб.

Для начала изготавливаем шаблон фланцев и сами фланцы.

Для этого надо открутить гайки со стакана стоек и приложить к ним картон отмечаем отверстия. После вырезки отверстий на картон надо надеть на шпильки стакана и отрисовать размеры стакана. В центре картона вырезать отверстие по диаметру верхней части опоры.

Картон приложить к металлу, обвести контур и отверстия. Обрезать лист металла болгаркой или резаком. Далее надо приварить стальную полоску шириной 4 сантиметра под углом 90 градусов. Она служит для того, чтобы труба не отгибалась назад под нагрузкой.

Новый фланец надеть на шпильки и проверить, чтобы не было перекосов. Далее для того, чтобы не пострадала электронная часть автомобиля, необходимо отсоединить аккумулятор, затем прихватить сваркой трубу к фланцам.

Процесс изготовления распорки для передних стоек

Прежде чем переходить к нему, необходимо определиться с материалом. Углепластик — это дорого, и это удел профессиональных гонщиков. Они не станут заниматься самостоятельным изготовлением распорок, а просто купят готовые (для справки: фирменная карбоновая распорка стоит от 500 до 1000 долларов США). А рядовому автолюбителю целесообразно выбрать обычный дюралюминий, потому что он легче стали, и при этом дешевле углепластика.

Инструменты и расходные материалы

1. Штангенциркуль.
2. Рулетка.
3. Картон.
4. Ножницы для бумаги.
5. Маркер чёрный.
6. Труба дюралюминиевая, круглого сечения (длина от 1.5 м, диаметр от 3 см).
7. Пластина дюралюминиевая (ширина 20 см, длина 50 см, толщина 0.5 см).
8. Труба дюралюминиевая, квадратного сечения (длина 20 см, ширина стороны 3 см).
9. Болгарка.
10. Напильник.
11. Сварочный аппарат.
12. Станок для сгибания труб.
13. Электродрель с набором свёрл.

Последовательность операций

1. Открывается капот автомобиля. Штангенциркулем измеряются диаметры стаканов на стойках и расстояния между болтами на них. По полученным размерам изготавливаются шаблоны колец (большинство автолюбителей вырезает их из картона, предварительно разметив его обычным маркером).
2. Рулеткой измеряется расстояние между стаканами (это даст представление о длине распорки).
3. Картонные шаблоны накладываются на дюралюминиевую пластину, и с помощью болгарки вырезается 2 кольца для стаканов. До необходимых размеров они доводятся обычным напильником, после чего в них дрелью высверливается по 3 отверстия. Выглядят они вот так:
4. Труба обрезается болгаркой на нужную длину, затем её концы слегка сгибаются на станке.
5. Обрезок квадратной трубы с помощью болгарки разрезается вдоль и по диагонали. Полученные куски привариваются к концам изогнутой трубы:
6. Теперь кольца для стаканов привариваются к обрезкам квадратной трубы:
7. После чего распорка красится, устанавливается на шпильки стоек и закрепляется гайками:

Как устанавливать?

После приобретения детали, её можно установить и самостоятельно своими руками.

Очень важно, чтобы автомобиль стоял на ровной поверхности, иначе нерегулируемая распорка не встанет на место, а регулируемая будет установлена неверно. Шаг 1: Открываем капот и откручиваем все гайки на стаканах стоек. Шаг 1: Открываем капот и откручиваем все гайки на стаканах стоек

Шаг 1: Открываем капот и откручиваем все гайки на стаканах стоек

Шаг 2: Устанавливаем распорку. Деталь должна легко встать на место, отверстия – совпасть со шпильками. Если этого не происходит, то либо автомобиль стоит не на ровной поверхности, либо ему пора отправиться на развал-схождение.

Шаг 3: Если трудностей не возникло, устанавливаем над распоркой шайбы и, не перетягивая, закручиваем гайки. Если растяжка регулируемая – самое время подстроить её.

Готово. Наслаждаемся результатом!

Подготовка к самостоятельному изготовлению

Чтобы самому сделать перемычку для передних стоек, нужно приготовить такие материалы:

• сталь листовая толщиной не меньше 3 мм;
• труба диаметром 32—40 мм с толщиной стенки 3 мм и более;
• тонкий картон и маркер для изготовления шаблона;
• грунтовка по металлу и краска в аэрозольном баллончике.

Толстостенная труба — то что нужно для изготовления растяжки

Независимо от того, какую конструкцию поперечины вы изберёте — жёсткую или с шарнирами, без сварочного инвертора обойтись не удастся, как и без навыков работы с ним. Проще всего сварить жёсткую нерегулируемую распору, чётко определив все размеры. Кроме сварки, для работы потребуются и другие инструменты:

• машина шлифовальная угловая (в просторечии — болгарка) с кругом для резки металла;
• дрель электрическая с комплектом свёрл;
• слесарный инструментарий — молоток, керн, круглый напильник и пассатижи;
• металлическая щётка;
• гаечные ключи;
• приспособления измерительные — рулетка, линейка, угольник;
• сварочные перчатки и защитные очки.

Необходимый набор инструмента

Совет. Чтобы сделать растяжку нужной формы, которая и внешне выглядит симпатично, вам наверняка понадобится станок — трубогиб. Поскольку таковой есть далеко не у каждого автолюбителя, придётся обратиться в специализированную мастерскую либо изгибать трубу ручным способом. Для получения красивого радиуса поворота металл необходимо нагреть.

На подготовительном этапе важно определиться, в каком месте подкапотного пространства разместить трубу и можно ли её сделать прямой. Перемычка не должна мешать обслуживанию авто и перекрывать доступ к бачкам тормозной системы либо сцепления. В то же время надо предусмотреть расстояние 3—5 см от закрытого капота, дабы крышка не тёрлась о металл поперечины и фланцев крепления

В то же время надо предусмотреть расстояние 3—5 см от закрытого капота, дабы крышка не тёрлась о металл поперечины и фланцев крепления

В то же время надо предусмотреть расстояние 3—5 см от закрытого капота, дабы крышка не тёрлась о металл поперечины и фланцев крепления.

Совет. Разрабатывая конструкцию распорки, учтите, что трубу можно перемещать назад или вперёд в пределах диаметра стаканов стойки. Выдвигать её дальше, наваривая длинный кронштейн, не допускается, потому что в таком случае на фланец станут действовать силы, стремящиеся повернуть его вокруг собственной оси.

Для чего нужна распорка передних стоек?

Для начала стоит разобраться для, чего необходима эта распорка, и для этого необходимо понимать основы строения самого кузова автомобиля. Кузов транспортного средства состоит из массы составляющих. Большинство элементов кузова соединяются между собой при помощи сварки, остальные запчасти прикручиваются при помощи болтов. Так как кузов не является изначально цельным, все соединения становятся слабыми его местами, и поэтому больше всего подвергаются деформации.
Эти деформации возникают чаще всего при прохождении поворотов и значительно снижают отклик машины на руль в связи, с чем теряется устойчивость на дороге.

Если водитель — фанат активной езды, ему стоит постоянно помнить о пределах своего авто, иначе это может привести к аварии. И поэтому стоит задумать над увеличением жесткости кузова. Для этого и предназначена растяжка передних стоек.

Распорка уменьшает деформацию кузова автомобиля во время скручивания, в результате значительно улучшается управляемость. Сегодня большинство новых автомобилей, особенно со спортивным уклоном, еще с завода оснащаются этой деталью. А вот автовладельцам более простых авто приходится решать проблему самостоятельно.

Изготовление распоры своими руками

Первое, что необходимо сделать — изготовить фланцы. Для этого открутите гайки, крепящие стойки к стаканам и, приложив к ним картон, наметьте будущие отверстия маркером. Затем вырежьте их в бумаге и наденьте её на шпильки. Теперь остаётся лишь обрисовать контур фланца по форме стакана и обрезать излишки картона. Внутри шаблона проделайте круглый проём, соответствующий выступающей части опоры.

Готовый картонный шаблон с отверстиями

Дальнейшие операции выполняйте в таком порядке:

1. Приложите картонный шаблон к листу металла, обрисуйте его маркером и вырежьте стальной фланец с помощью болгарки. Скруглите все кромки и обработайте, чтобы не осталось заусенцев.
2. Накерните центры отверстий и просверлите их по диаметру шпилек. Используйте сначала сверло малого размера, а потом — большого. Снимите фаски с обеих сторон отверстий и примерьте деталь по месту. Если обнаружено несовпадение, немного расширьте каждое отверстие круглым напильником.
3. Вырежьте стальную полосу шириной 4 см и приварите её под углом 90° к прямой кромке фланца. Чтобы под нажатием трубы полоса не отгибалась назад, изготовьте треугольные рёбра жёсткости и приварите их по краям.
4. Поставьте фланцы на шпильки и проверьте на предмет перекосов. Прижмите их двумя гайками и тщательно замерьте расстояние между полосами, чтобы отрезать трубу как можно точнее.
5. Отключите аккумуляторную батарею и накройте подкапотное пространство влажной материей. Приложите к кронштейнам фланцев трубу, отрезанную по размеру, и надёжно прихватите её сваркой с обоих концов. Проверьте зазор между крышкой капота и вашей конструкцией.
6. Открутите гайки и снимите растяжку с автомобиля. Качественно проварите все швы, отбейте шлак и попробуйте поставить её обратно. Если конструкцию повело сваркой настолько, что фланцы не садятся на шпильки, снова обработайте отверстия напильником.
7. Повторно снимите готовую распорку, очистите её щёткой от ржавчины, обезжирьте и покрасьте в 2 слоя, предварительно наложив грунтовку. Установите перемычку на место и окончательно прикрутите гайками.

Муфта для регулирования ставится в разрыв трубы

Если вы специалист в сварочном деле, то без проблем сможете сделать растяжку регулируемой. Для этого купите готовую резьбовую муфту требуемого диаметра и приварите её посередине поперечины, предварительно разрезав её на 2 части. После приварки скрутите их вместе, зафиксируйте муфту контргайкой, и только потом отрезайте трубу точно по размеру между фланцами.

Удачная конструкция растяжки — она стоит прямо за сиденьями

Как делается распора своими руками — фото

Вырезанная из металла заготовка

Заготовку нужно скруглить и зачистить

Деталь примеряется по месту

К самодельному фланцу привариваются полосы и ребра жёсткости

Трубу надо аккуратно прихватить к фланцу

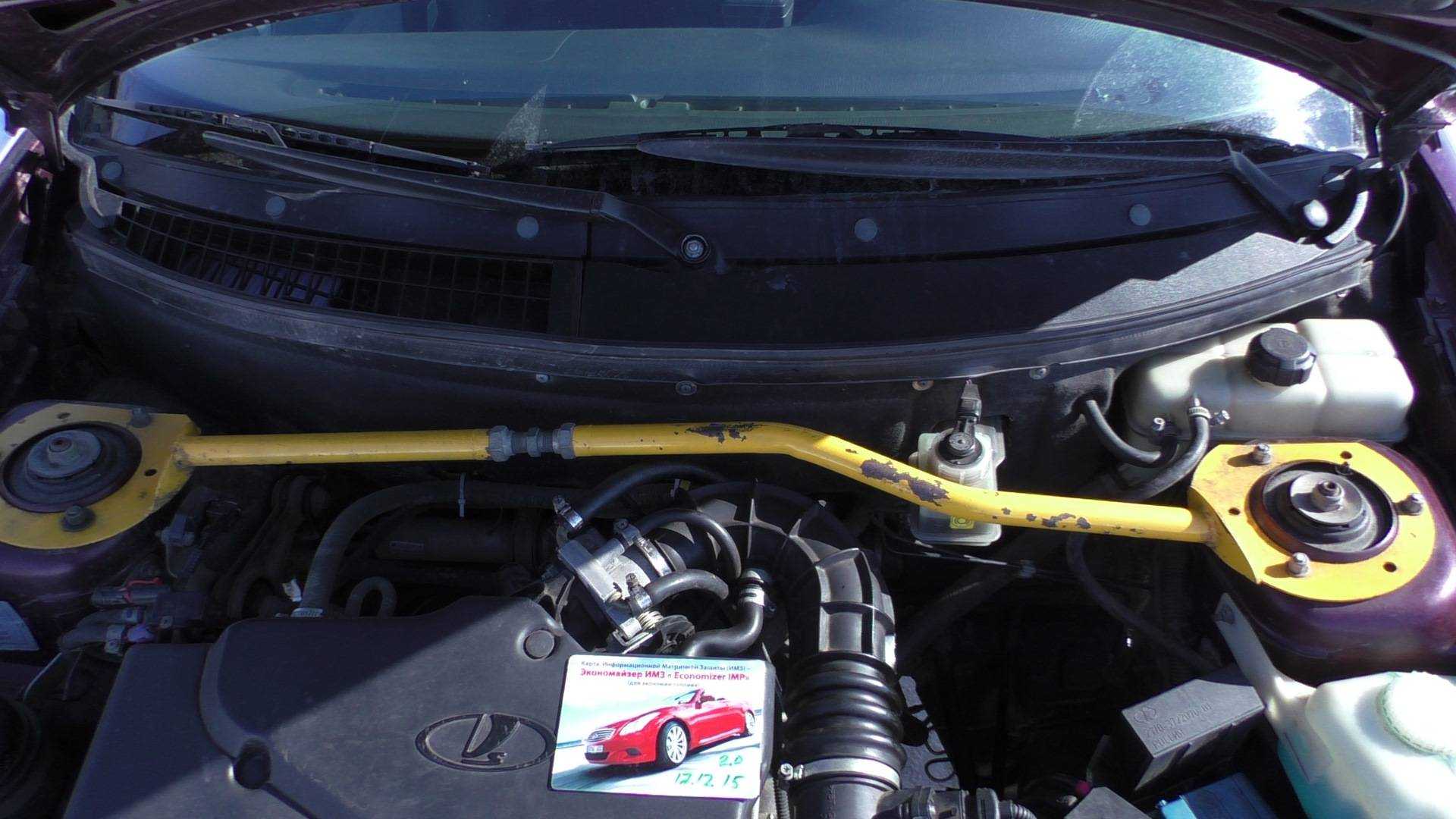

Правильная конструкция — труба огибает бачок с жидкостью

После покраски распора крепится окончательно

Для распределения нагрузки к трубе надо приварить косынку

Последняя примерка распоры перед покраской

Для начала нужно открутить гайки крепления

Видеоролик об изготовлении передней растяжки

Судя из практического опыта многих водителей, монтаж распорки передних стоек — мероприятие необязательное, но во многих случаях полезное. Установка готового изделия выполняется без труда, так что ехать на автосервис не придётся. Поскольку конструкция элемента не отличается сложностью, мастеровитые автомобилисты могут сэкономить и сделать растяжку самостоятельно при условии, что в гараже имеется необходимый инструмент.

АКТУАЛЬНОСТЬ УСТАНОВКИ

Несмотря на то, что кузов ВАЗ 2114 располагает необходимой жесткостью, для быстрой езды по некачественным дорогам этого недостаточно. Вследствие недостатка жесткости можно наблюдать вялую реакцию на управление. Теоретически, благодаря растяжке, водитель сможет более уверенно перестраиваться и проходить связки поворотов на высоких скоростях. Деформация кузова существенно снизится и на металле не появятся усталостные трещины, особенно если водителю приходится часто ездить дорожному покрытию с ямами. Чего же можно добиться путем установки растяжки на ВАЗ 2114?

• Улучшение управляемости авто на поворотах.
• Снижение вероятности самостоятельного выключения передач.
• Силовой агрегат прекращает активные перемещения.
• Двигатель и автомобиль ощущаются более целостными.

Эксперты ДТР ВАЗа проводили исследования, в результате которых можно утверждать, что распорка передних стоек способствует балансировке и перераспределению сил реакции в опорах двигателя следующим образом:

• В задней опоре продольно и вертикально в 1,3 и 1,9 раза соответственно.
• В левой опоре вертикально в 1,9 раза.
• В передней опоре в 1,6 раза.

Уровень шума в салоне ВАЗ 2114 повышается совсем незначительно – на 0,3-0,5 dB (ни пассажиры, ни водитель такую разницу не замечают, поскольку даже тренированные эксперты способны различить изменение шума только от 1 dB)

Разновидности

Чаще всего для тюнинга используются 2 вида распорок – регулируемые и нерегулируемые. На практике оказалось, что распорка с регулирующим механизмом хуже, чем без него потому что состоит из 2 частей. Такая распорка не принесет огромной пользы после установки и добиться нужного успеха не получится.

Различия бывают и в креплениях. Наиболее часто используются распорки с 2 и 3 отверстиями для установки. Дольше всего прослужит «железка» с 3 точками крепления, но для ее монтажа иногда необходимо сверлить отверстия в кузове. Также стоит отметить, что ее установка сложнее.

Нерегулируемые растяжки стоек в основном изготавливаются под определенную модель автомобиля. Регулируемые же чаще всего универсальные, их можно установить в любой автомобиль даже в случае, если не подойдут отверстия.

Распорки отличаются и по способу изготовления. Некоторые из них изготавливаются из цельного материала при помощи технологии горячего штампования. Также есть распорки, состоящие из ранее изготовленных частей, которые соединяются путем сварки. Надежнее первый вариант, но и второй может принести много пользы после установки, увеличив жесткость кузова.

Некоторые автовладельцы увеличивают жесткость кузова установкой распорки задних стоек, однако данный вариант не распространен, так как деталь уменьшает свободное пространство в багажнике, которого зачастую итак не хватает.

Виды растяжек

Рынок автомобильных запчастей и деталей для тюнинга довольно обширен, а поэтому при покупке растяжки на популярные автомобили вы можете выбрать среди нескольких вариантов. Разумеется, наибольшее разнообразие на отечественных просторах среди растяжек для автомобилей ВАЗ. Рассмотрим основные преимущества и недостатки доступных к покупке распорок.

• Односоставная растяжка – наиболее простой вариант, отнимающий минимум полезного пространства в багажнике.
• Модель, называемая телевизором. Между задними стаканами располагается труба круглого сечения с регулировочным винтом. Нижняя часть корпуса крепится к днищу салона (на моделях ВАЗ к болтам крепления ремней безопасности). Преимущество такой растяжки в том, что сохраняется возможность сложить задние сиденья и положить в багажник габаритный груз. Но в случае сохранения функциональности мы теряем жесткость. Конструкция квадратной формы приобретает хорошую жесткость только в том случае, если ответные углы жестко соединены между собой по диагонали. Вот и получается, что эффект от наличия в конструкции нижней части не слишком превосходит результат, который можно получить от обычной растяжки.
• Распорка крестообразная, в форме бабочки. Именной такой вид растяжки будет обладать наибольшей жесткостью, так как имеет диагональное усиления. Недостаток одни, но довольно существенный – после установки растяжки перекрывается доступ к салону, а поэтому складывание сидений не прибавляет полезной площади багажнику.

Описаны отнюдь не все модели, представленные на рынке. В поисках можно наткнуться даже на изделия подобного формата.

Согласитесь, выглядит изделие довольно технологично. Вот только почувствовать на автомобиле с живым кузовом разницу между такой распоркой и самой простой однокомпонентной растяжкой вам точно не удастся.

Варианты крепления

В моделях некоторых производителей способ реализации крепления оставляет желать лучшего.

Верхняя часть распорки ложиться на стакан и прижимается снизу двумя полумесяцами, приваренными к болтам. Судя по отзывам, крепление довольно хлипкое и не вызывает доверия. Но из-за того, что низ верхней части сделан конусом, распорка должна прилегать плотно к стакану, обеспечивая тем самым более-менее устойчивое расположение. В сети можно найти отзывы людей, положительно отзывающихся об эффекте после установки такого рода изделия.

Какую растяжку покупать точно не стоит

Несмотря на, казалось бы, очевидную бесполезность, на рынке можно встретить распорку задних стоек, крепящуюся к штоку амортизатора. Грубо говоря, такую распорку было бы правильнее назвать дополнительным стабилизатором поперечной устойчивости. Абсурдности добавляет и то, что с целью уменьшения вибраций амортизатор к кузову крепится через своего рода сайлентблок. В некоторых случаях по прошествии некоторого времени в автомобиле от распорки такого типа появлялись новые посторонние шумы. Поэтому мы бы не рекомендовали к покупке такого рода элементы тюнинга.

Прибегать к установке такой распорки можно только в том случае, если стаканы задних стоек не имеют четко выраженной формы (к примеру, как на Рено Логан). В таком случае без помощи сварки закрепить распорку стаканов иным способом будет невозможно.

Как установить

Установка растяжки задних стаканов, как и распорки передних стоек, не вызовет проблем даже у начинающего автолюбителя. Регулировочные винты предназначены для точной подгонки изделия к кузову конкретного автомобиля. Делать это нужно еще до прикручивания к кузову. Автомобиль должен стоять на ровной горизонтальной поверхности. После закручивания всех винтов можно слегка подкрутить регулировочный винт, создав незначительное напряжение на растягивание стаканов. Но не более этого! Чрезмерное раскручивание приведет к постоянному напряжению, которое со временем ослабит кузов и приведет к изменению геометрии.

При наличии желания и прямых рук заводской вариант задних распорок можно повторить своими руками (пример показан на видео).

• Распорка своими руками: усиливаем жесткость кузова
• Зачем же они нужны?
• Распорка задних стоек
• Распорка передних стоек

Почти каждый автомобилист во время езды сравнивает свою машину с «ласточкой» водителя, который рядом стоит в пробке. Хорошо, если у Вас дорогая машина, изготовленная пару лет назад.

Гораздо хуже, если у Вашего соседа по пробке такая, еще и тюнингованая. Именно такое маленькое соревнование длиной в 5 – 10 минут заставляет автомобилистов «фаршировать» свои машины разными прибамбасами. Некоторые из этих наворотов вообще не нужны, а некоторые даже полезны. Одним из полезных тюнинговых приемов является установка распорок.

Когда необходима опора двигателя

Любое торможение двигателем, внезапное трогание с места, наезд на различные неровности – все это сглаживает дополнительная опора, ограничивая максимальное перемещение мотора. Также она может препятствовать самовыключению передач в коробке.

Произойти это может при подъезде к кольцевой развязке, когда начинается сбрасывание газа, при этом передача остается включенной. Оценив ситуацию, вы вдруг принимаете решение снова нажать на газ в надежде, что успеете обогнать впереди идущего. Мотор завывает, на колесах отсутствует тяга из-за того, что вылетела передача. О последствиях можно не говорить, они будут плачевными. Поэтому установка дополнительной опоры станет правильным решением. К тому же ее легко поставить самому.

В случае с инжекторным восьмиклапанным движком, стоит приобрести кронштейн, предназначенный для переноса модуля зажигания. Это положительно скажется на модуле, поднимая его повыше, также оградив от попадания дорожной влаги.

Негативная сторона распорок

Только одна: при боковом ударе будет повреждена не одна стойка, а две. Вердикт: распорка передних стоек автомобилю нужна. Даже несмотря на недостаток.

Очень часто заглядывая под капот тюнингованного автомобиля мы видим помимо доработанного двигателя еще и непонятную палку, которая соединяет передние стойки между собой. Модный или ненужный понт?

Долгое время у меня в голове крутилась мысль, что этот тюнинг применим к колхозу, но когда начал копать глубже, осознал, что это не просто железка для украшения подкапотного пространства. Она так же имеет практическое применение…

Так зачем же все эти распорки и растяжки кузова?

Пожалуй начнем по порядку…

Кузов автомобиля не цельно литой, а состоит из отдельных элементов. Какие-то элементы привариваются друг к другу, какие-то прикручиваются… Как ни крути, но в тех местах, где они крепятся, у кузова «слабые места». При движении происходят микродеформации кузова, из-за чего со временем автомобиль начинает терять устойчивость на дороге. При движении по прямой это малозаметно, так что для драг рейсинга это не актуально, а вот при перестроении на больших скоростях (кольце) машина плохо управляется.

Не хочу говорить о плохом, но машину может повести настолько сильно, что Вы можете потерять управление над машиной и подвергнуть свою жизнь опасности. Именно поэтому первое, что мы видим на машине — это распорка передних стоек

. Она ограничивает деформацию кузова во время кручения. Именно этот показатель очень важен, когда речь идет о точном и уверенном перестроении и прохождении связок поворотов на высоких скоростях.

При инсталляции на передние стойки, распорка должна свободно надеться на шпильки верхних опор стоек (на стаканы). Для этого необходимо открутить все видимые гайки на стакане, но соблюдая определенные правила. Прежде всего, необходимо поставить автомобиль на ровной площадке без уклонов. Если машина стоит ровно и распорка предназначена именно под Ваш автомобиль, то все оденется без особого геморроя (не забудьте оставить шайбы под распоркой), работы на 5-10 минут. Если же отверстия не надеваются на шпильки и несовпадение всего 1-2 мм, то необходимо потянуть кузов автомобиля в нужную сторону. В противном случае нужна регулируемая распорка.

Одеваем, закручиваем все гайки, любуемся и едем тестировать на трассе.

На мой взгляд, регулируемая распорка передних стоек — это не то. Жесткость кузову она конечно предаст, но не ту, которую даст цельнолитая распорка.

Ходит миф, что распорка передних стоек при лобовом ударе предотвращает смещение двигателя в салон автомобиля… Подтверждения этой легенды я так в сети и не нашел (((

Распорки бывают 2-х точечные или 3-х точечные:

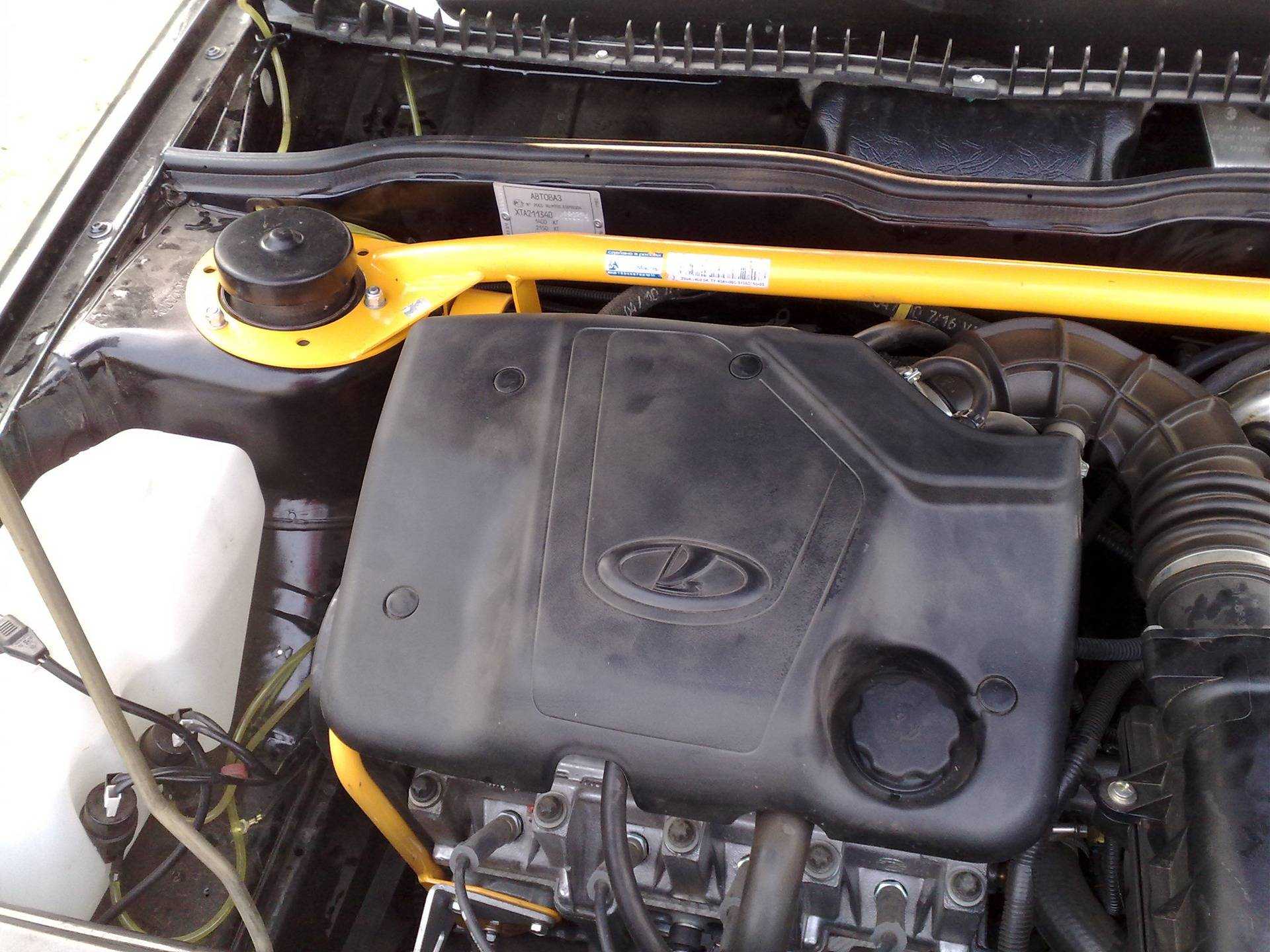

• 2-х точечная распорка крепится на стаканах;

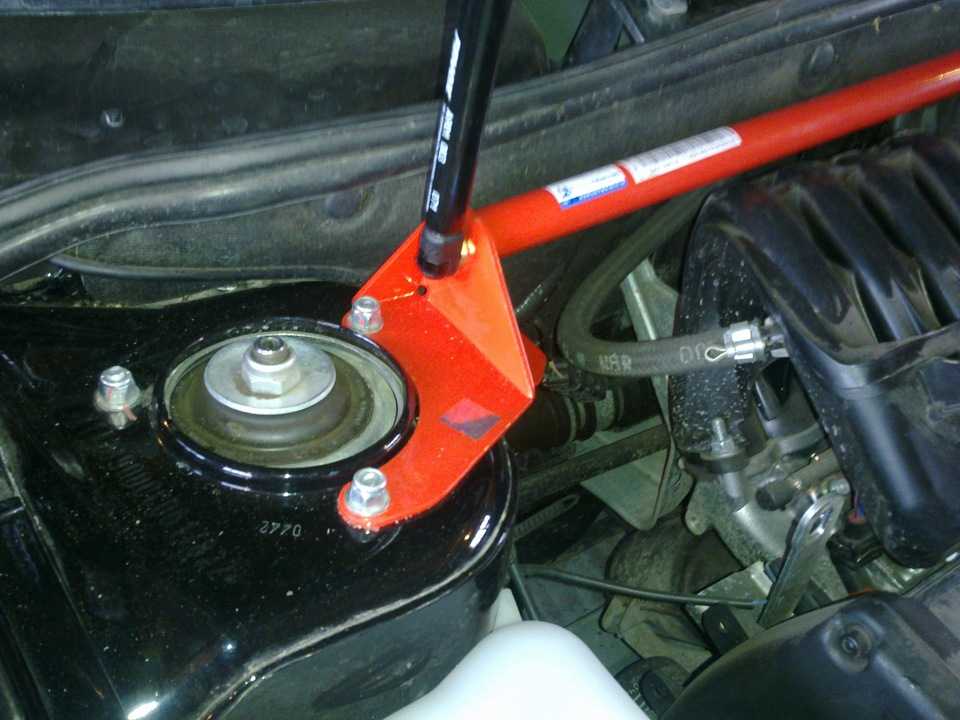

• 3-х точечная распорка устанавливается на стаканы + прикрепляется к кузову, что вынуждает делать дополнительные отверстия в кузове автомобиля для ее надежной фиксации.

Принципиальных различий к сожалению не знаю. Если найду — поделюсь.

Распорки ставятся не только на передние стойки, но и на задние… Да и еще много куда. Смотрим на картинку ниже:

Так же нашел несколько анимированных изображений, которые наглядно показывают, как ведет себя автомобиль в тех или иных условиях, с распоркой и без:

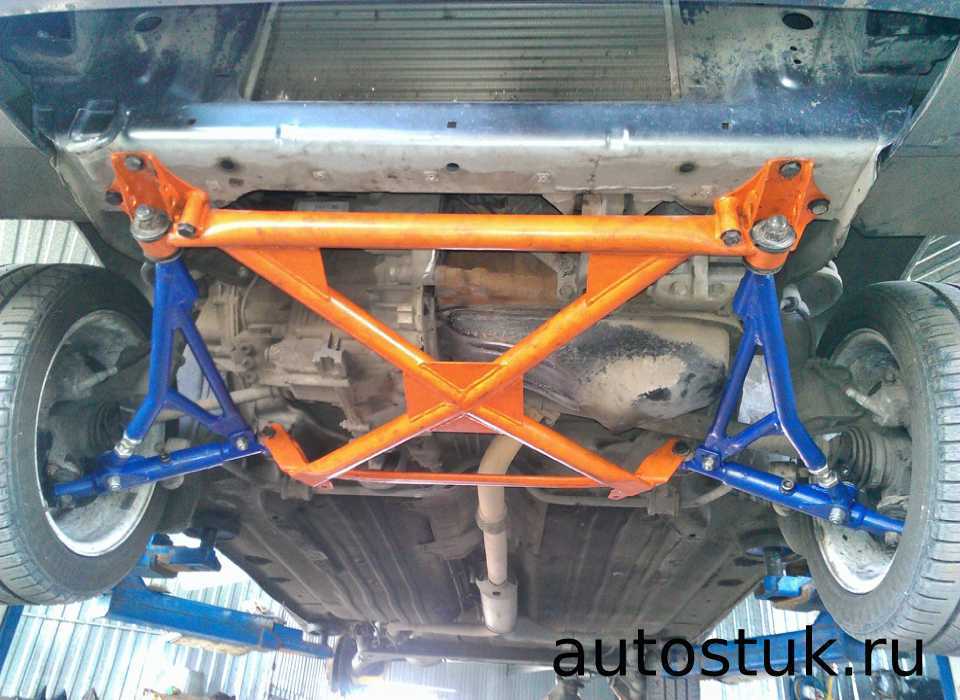

Распорка передних стоек и нижних рычагов:

Распорка передних стоек и нижних рычагов (при повороте):

Распорка-стабилизатор поперечной устойчивости:

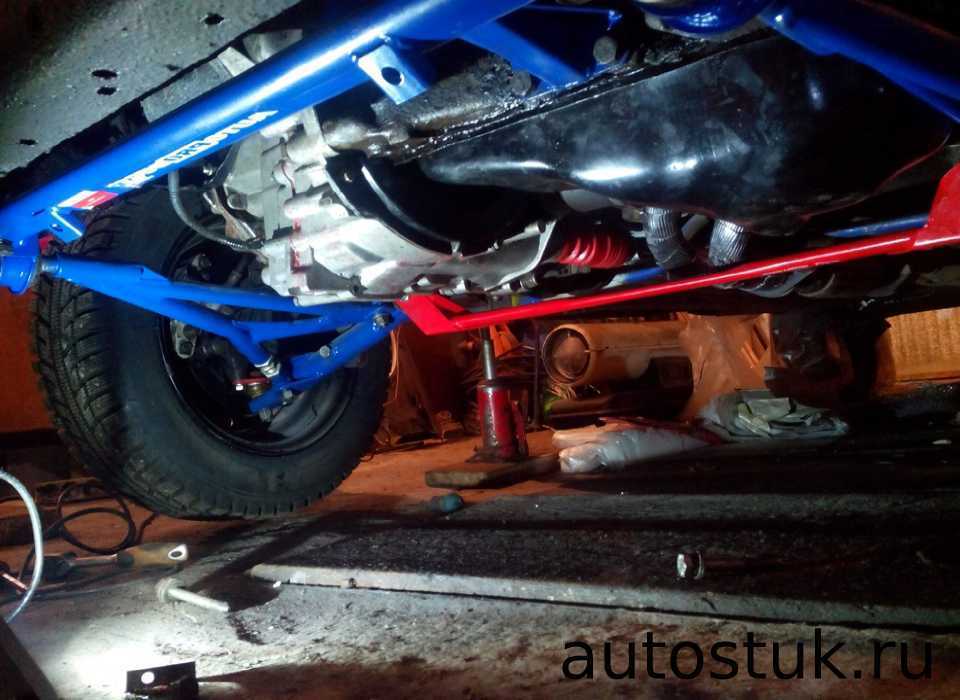

Боковые нижние распорки кузова автомобиля:

Распорка крыла:

Примеры использования распорок :

Многие скептически относятся к распоркам и говорят, что при аварии к примеру в переднее крыло, деформируется не одна стойка, а две, именно из-за растяжки передних стоек. Но простите, Вы покупаете автомобиль, чтобы его бить? Если да, то забудьте все, что написано в данном посте. Этот пост точно не для Вас.

Очень буду рад дополнениям и комментариям.

P.S.

Не сочтите данный пост за рекламу фирмы Ultra Racing. Просто они в отличие от других производителей позаботились о конечном пользователе и сделали для них наглядный мануал.З.Ы. Буду очень признателен, если Вы поделитесь где-нибудь ссылкой на данный пост, т.к. на мой взгляд — это самый полный и подробный пост про распорки кузова автомобиля и их работу в RU»нете. Спасибо.

Укрепить кузов автомобиля и придать ему дополнительной жесткости — задача, которую ставят перед собой многие автовладельцы. Распорка передних стоек — узел, позволяющий быстро и без каких-либо сложностей решить поставленную задачу.

Распорка передних стоек, для чего нужна

В чем особенности такой конструктивной переработки? Как выполнить работу своими руками, и на какой результат можно рассчитывать?

Какие еще бывают растяжки

Кроме нерегулируемых и регулируемых распорок есть и другие виды, все зависит от точек крепления растяжки:

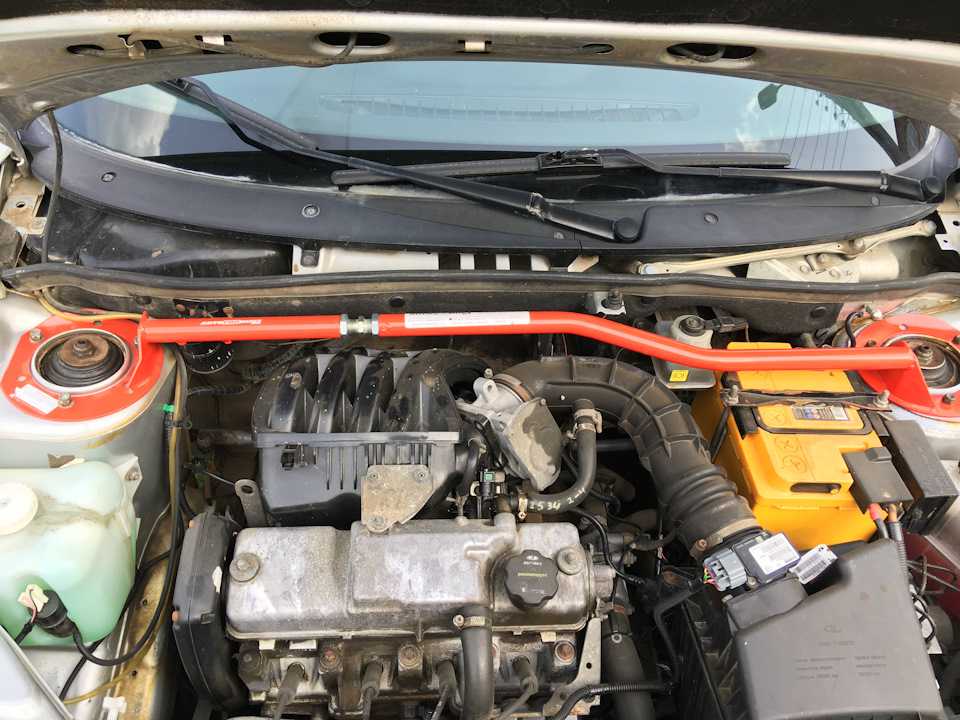

• Двухточечные – обычные трубки, которые крепятся к стаканам стоек амортизаторов.
• Трехточечные – обычно такая конструкция имеет вид треугольника. Крепятся такие распорки аналогично двухточечным, но предусмотрена еще одна точка для крепления на кузове. Из-за этого жесткость еще выше.

То, что 3-точечные растяжки придают большую дополнительную жесткость кузову – это, безусловно, плюс. Однако большие затраты по времени на установку такого рода конструкций – это уже явный минус.

Как установить распорку передних стоек?

Произвести самостоятельную установку распорки по силам практически любому автолюбителю. Этот процесс не требует никаких особенных навыков, а во время осуществления монтажа задействуется минимальное количество инструмента. Алгоритм установки передних распорок выглядит так:

1. Откручиваем гайки крепежных болтов амортизаторных стоек. Они расположены под капотом по углам, ближним к стеклу.
2. Надеваем на болты распорку. Как правило, все монтажные отверстия четко совпадают. В ситуациях, когда этого не происходит, требуется либо слегка поддомкратить одну из сторон автомобиля, либо наоборот чуть прижать её вниз. С этими манипуляциями необходимо быть максимально осторожными. Установка распорки, не соответствующей модели транспортного средства, способно нарушить углы расположения его колес, чем сильно нагрузит ходовую часть и ускорит выход из строя её узлов. Если вы не уверены, что модельная распорка вам подойдет, лучше приобретите универсальную, с возможностью регулирования ширины.
3. Далее нужно зафиксировать элемент с помощью штатных гаек амортизаторов.

Какие устанавливать

Первый критерий, по которому мы разделим эти детали – наличие регулирующего механизма.

Нерегулируемые распорки обычно изготавливают под конкретные модели автомобиля. Такую деталь стоит выбрать из-за большей надёжности относительно растяжек с регулируемой длиной.

Регулируемые же растяжки гораздо более универсальны: это составная деталь, что позволяет подогнать её под необходимую длину. Такие распорки не составит труда поставить под любой капот.

Ещё один критерий – это количество точек крепления. Наиболее распространены варианты с 2 или 3 отверстиями: исходя из школьного курса физики, крепление на трёх точках будет гораздо надёжнее. Нередко монтаж такой детали может потребовать чуть больших усилий – необходимо будет просверлить дополнительные отверстия для установки.

Разумеется, на этом различия не заканчиваются. Метод изготовления детали может также быть разным: например, штамповка из цельного материала будет надёжнее, чем распорка, сваренная из разных частей, но и второй вариант позволит добавить кузову жёсткости.

Существуют и распорки задних стоек, но такой тюнинг куда менее распространён, так как «съедает» полезный объём багажного отделения автомобиля.

Для чего устанавливают распорки на стойки

Между верхними опорами передних стоек в конструкции автомобиля монтируют распорку. Она придает дополнительную жесткость. По конструктивной особенности растяжка представляет собой трубу из металла с фланцами на концах. На фланцах делают отверстия равные диаметру шпилек стаканов стоек.

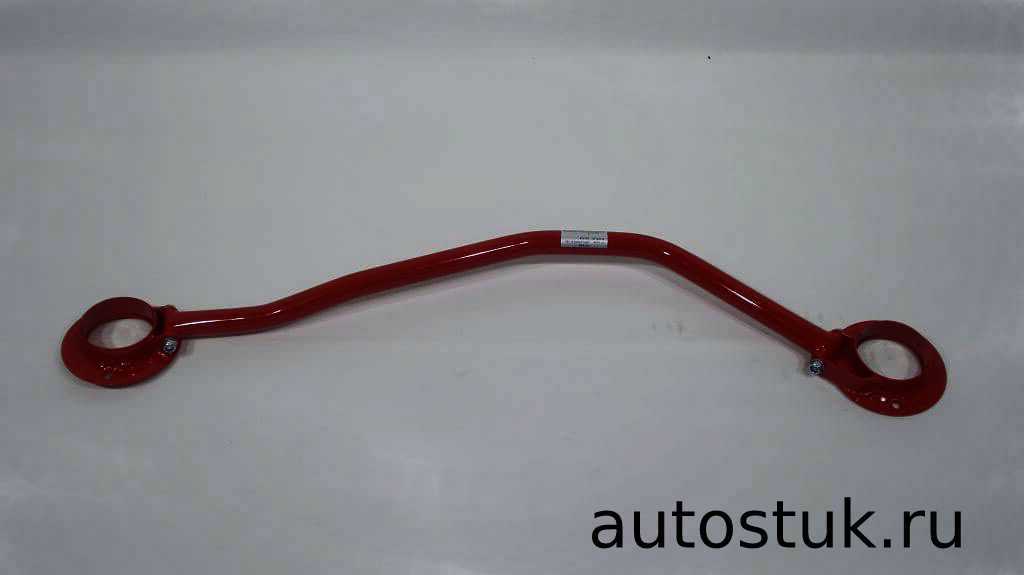

Из за разной ширины автомобилей, распорку делают такой, чтобы можно было регулировать ее длину.

Производители машин экономят на металле, кузов делают тонким. Если аккуратно ездить, то ничего страшного в этом нет, но если ездить наклоняя автомобиль, кузов испытывает большие нагрузки, что вредит целостности конструкции.

Автомобили со слабым кузовом и без распорок имеют следующие минусы:

• металл кузова быстро деформируется даже при незначительном ударе, может повести геометрию кузова, ремонт которой обойдется дорого;
• есть такое понятие, как усталость металла, из-за чего с годами на металле появляются микротрещины, трещины и коррозия;
• лонжероны изгибаются внутрь, потом даже не помогает развал-схождение колес.

Старые автомобили, а это теперь считается, что им более 10 лет, почти все имеют вогнутые лонжероны и у некоторых уже кончился запас для регулировки развала-схождения колес. В этом случае автомобиль ставят на стенд и вытягивают лонжероны обратно, после чего устанавливают поперечины.

Вот так вытягивают лонженроны на ВАЗ 2110.

А это уже Дэу Нексия на вытяжке лонжеронов.

Растяжка, распорка реально помогает кузову не деформироваться. Их желательно ставить на старые автомобили, на новые, которые эксплуатируются на плохих дорогах и на спортивные.

На профессиональных гоночных автомобилях не устанавливаются распорки. Там идет несущая рама.

У кого машина Джип, например Лэнд Ровер, Лэнд Крузер, Лексус или микроавтобусы, то они не нуждаются в усилении кузова. Это если кузов уже рамный.
