Для чего необходим обходчик иммобилайзера?

Что такое обходчик иммобилайзера?

Обходчик иммобилайзера представляет собой две антенны, работающие через переключатель, в роли которого выступает реле. Одна из антенн служит для считывания сигнала от спрятанного в автомобиле ключа, а вторая – для передачи этого сигнала на замок зажигания. Реле обеспечивает работу цепи иммобилайзера напрямую (когда ключ находится в замке) или в обход, после получения сигнала от блока охранной сигнализации. В этом случае сигнал от спрятанного ключа поступает на антенну в замке, а затем – в блок управления иммобилайзером, который разрешает запуск двигателя.

Виды

Для обхода цепи иммобилайзера используются четыре методики:

Установка блока управлением обхода с применением оригинального ключа от автомобиля. Ключ закладывается в специальный контейнер, который считывает сигнал и передает его на замок. Контейнер располагается в панели приборов автомобиля в труднодоступном месте. Такое решение снижает безопасность автомобиля, поскольку злоумышленник может обнаружить ключ и угнать машину.
Применение блока управления с использованием копии чипа из ключа. Это более надежное решение, поскольку копия ключа не имеет бородковой части.
Установка специального программируемого модуля, который эмулирует сигнал от чипа.
Полное отключение иммобилайзера. Применялось на первых машинах с таким устройством. В настоящее время метод не используется, поскольку отключить иммобилайзер на современных автомобилях невозможно.

Схема работы обходчика

Минусовой импульс тока, который активирует реле, поступает только в режиме автозапуска. При стандартном запуске двигателя замкнуты контакты реле 30 и 87А, подключающие штатную антенну. При этом блок иммобилайзера считывает данные с ключа, установленного в замок. В режиме автозапуска реле соединяет контакты 30 и 87, исключая из цепи штатную антенну и активируя обходчик.

В случае когда для автомобиля имеется один ключ, а изготовить дубликат чипа невозможно, применяется схема с установкой метки на замок зажигания. Тогда машина будет запускаться обычным ключом, который подходит к замку зажигания. В качестве альтернативы единственный ключ помещают в блок обходчика, который подключается через специальное реле. Оно позволяет активировать обход иммобилайзера и при автозапуске, и при снятии автомобиля с сигнализации. Для запуска двигателя используется копия ключа без чипа.

Возможные неисправности

Традиционно дефекты и поломки противоугонной системы делятся на два типа:

Проблемы с аппаратом. Речь идет о механических повреждениях устройства — например, дефект платы, повреждение кабелей и системы питания, разрыв коммутационного шлейфа, окисление контактов и многое другое. Подобные неисправности в большинстве случаев устраняются в сервисных центрах.
Программные ошибки. К этому приводит сбой в работе программного обеспечения. Наиболее распространенный тип — рассинхронизация механизма с ключом. Встречаются и другие подобные ошибки, которые легко решаются перепрошивкой устройства в сервисном центре.

Проблемы с запускающим ключом

Ключ иммобилайзера отправляет сигналы на управляющую систему. Зачастую электронный ключ совмещается с ключом зажигания, представляет собой электронную карточку или брелок.

Если при запуске машины нужный сигнал к управляющей системе не поступает, или поступает неправильный, система рассматривает ситуацию как попытку угона, и двигатель глохнет.
Если ключ утрачен или испорчен, потребуется взять новый ключ и перепрошить систему, «познакомив» её с новым кодом доступа.

Прошивка системы

В случае, если к системе есть сервисный доступ, его можно получить при помощи pin-кода. При наличии pin официальные автосервисы могут изготовить дубликат ключа доступа к иммобилайзеру, который будет зарегистрирован («прошит») в системе.

Все операции с иммобилайзером проводятся в автосервисе только в том случае, если автомобилист предоставляет полный пакет документов, подтверждающий право собственности на автомобиль.

Проблемы с устройством

Если иммобилайзер по какой-либо причине вышел из строя, а завести автомобиль необходимо, можно обойти его работу при помощи устройства-эмулятора. Эмулятор устанавливается в блоке управления и блокирует работу неисправного иммобилайзера.

Гонка защитных противоугонных средств автомобиля и ухищрений автоугонщиков – вечная история, которая буде существовать, пока существуют автомобили и соблазн обогатиться за чужой счёт.

Иммобилайзер в этом состязании является отличным способом защиты автомобиля, позволяющим относительно спокойно оставлять своего «железного друга» на ночь под открытым небом. Какой будет дальнейшая эволюция этого защитного устройства – покажет время и технический прогресс.

Видео про иммобилайзер:

Как сделать своими руками

Сейчас уже трудно встретить машину не оборудованную иммобилайзером. Чаще всего они используют принцип RFID, что является сокращением от термина Radio Frequency Identification. В машинах американского производства используется несколько другой принцип – VATS или полностью Vehicle Anti-Theft System. В первом случае авто заводится исключительно родным чипованным ключом. Во втором – ключом с вмонтированным резистором с определёнными характеристиками.

Процесс изготовления обходчика иммо не столько трудоёмок, сколько требует определённых навыков электромонтажных работ, поскольку необходимо воплотить в жизнь подобную схему:

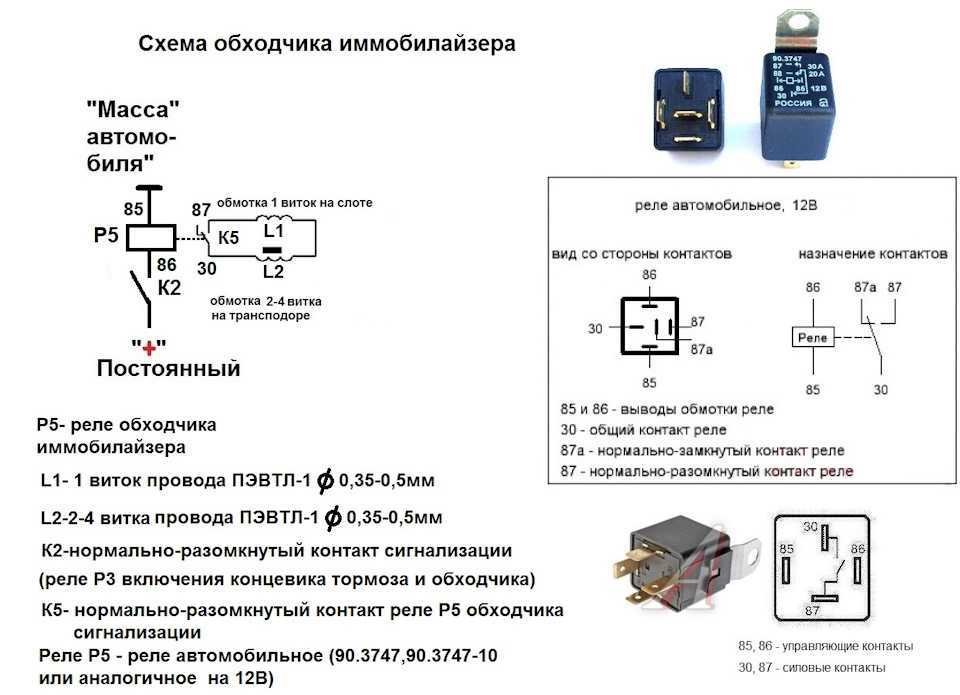

За основу взято 5- контактное реле. При подаче бортового напряжения на 85 и 86 отводы, будет разорван контакт между 87а и 30-м отводами. Последний замкнётся на 87. Иными словами, это реле с нормально замкнутым (87а) и нормально разомкнутым (87) контактами.

Само изготовление достаточно просто:

подобрать телефонную коробочку;
достать чип из дополнительного ключа;
из провода компьютерной шины сделать антенну;
обмотать изоляцией чип и антенну;
из получившейся болванки торчат 2-а проводка;
можно собирать схему, разрезав проводок родной антенны.

Правда стоит отметить, что целесообразность подобного творчества очень сомнительна. С точки зрения экономической целесообразности в сравнении со стоимостью сигнализации и автомобиля.

Обходчик иммобилайзера системы RFID

Все обходчики такого типа похожи по конструкции и схеме подключения. По сути это удлинитель для считывания ключа/чипа с возможностью включить и выключить этот удлинитель. За включение и отключение отвечает сигнализация или устройство осуществляющая непосредственно запуск двигателя автомобиля. Такой удлинитель даёт возможность спрятать ключ/чип поглубже от глаз и рук не добрых людей, что значительно повышает защиту автомобиля. Главным отличием обходчиков, является организация управления включением и отключением . В одном случае управление происходит по проводу минусовым потенциалом (при таком управлении есть опасность. что угонщик найдя блок сигнализации с эмитирует управление обходчиком и обойдет штатный иммобилайзер как это делает сигнализация) , а в другом случае, управление по проводу осуществляется кодовой посылкой, что более надежно защищает автомобиль от возможности угона (угонщик не сможет управлять обходчиком, даже если он добрался до установленной сигнализации с автозапуском) . Кодовый обходчик имеет Pandora и др.

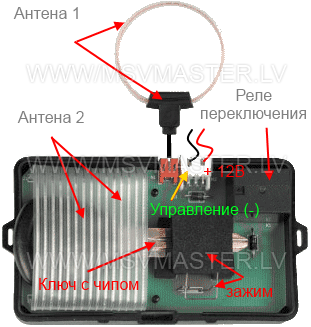

Рассмотрим принцип работы простого обходчика иммобилайзера. Обходчик состоит из 2-х кольцевых антенн, встроенного реле и корпуса с разъемами и платой где все это размещено .При помощью двух кольцевых антенн, сигнал запроса иммобилайзера и ответ чипа на запрос транслируются туда и обратно. Одна из антенн расположена рядом со штатной антенной, а другая обвивает тело спрятанного ключа с чипом внутри обходчика

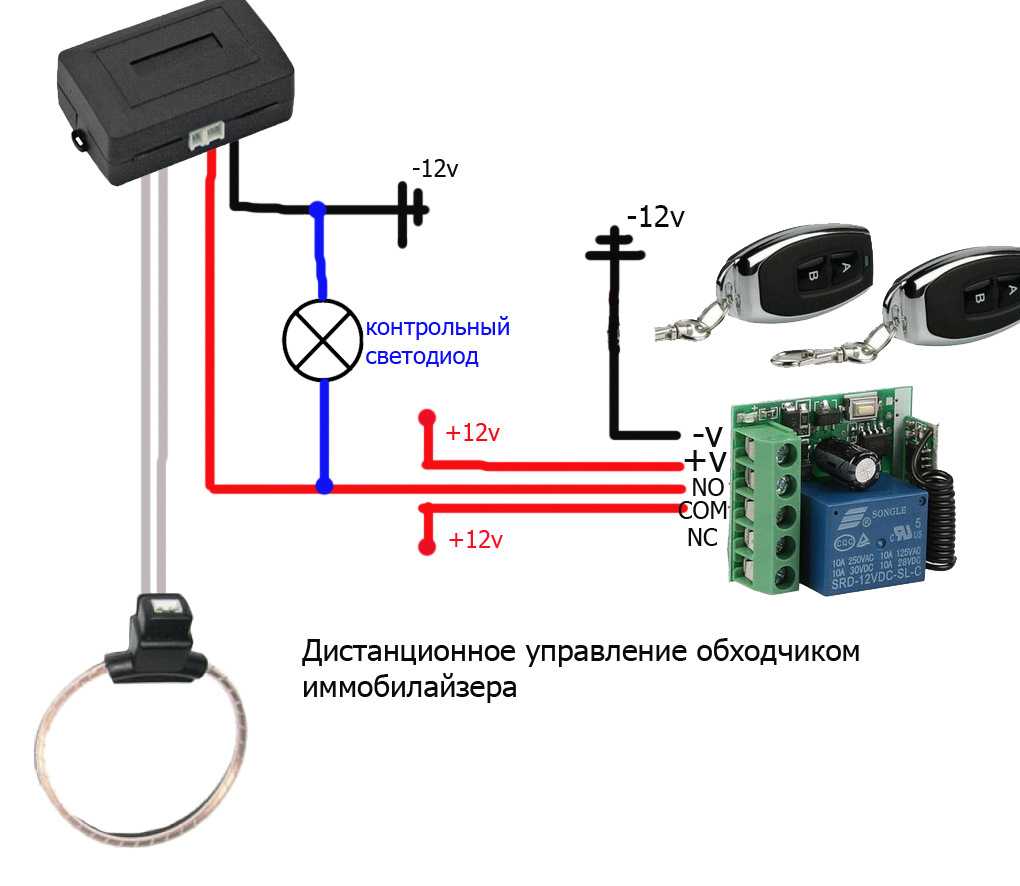

Очень важно, чтобы расстояние между штатной антенной RFID и антенной обходчика было минимальным. Реле служит для соединения этих антенн во время дистанционного запуска и разъединяет их по окончанию работы двигателя или срабатыванию сигнализации. Реле управляется двумя проводами, на одном присутствует напряжение +12В ( постоянное или при включении зажигания не принципиально), другой служит для управления минусовым потенциалом

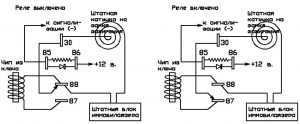

Когда на обоих концах катушки реле есть напряжение, оно включается и своими контактами соединяет провода колец образуя замкнутый контур в котором идет энергоинформационный обмен. Схемы подключения обходчика представлена на рисунках Схема 1 и Схема 2

Реле управляется двумя проводами, на одном присутствует напряжение +12В ( постоянное или при включении зажигания не принципиально), другой служит для управления минусовым потенциалом. Когда на обоих концах катушки реле есть напряжение, оно включается и своими контактами соединяет провода колец образуя замкнутый контур в котором идет энергоинформационный обмен. Схемы подключения обходчика представлена на рисунках Схема 1 и Схема 2.

Стандартное подключение Обходчика

Важно чтобы расстояние между штатной антенной RFID и антенной модуля BP-2 было минимальным. Схема рекомендуется при слабом сигнале штатного транспондерного ключа. Отрежьте разъем на конце серых проводов и подключите серые провода в разрыв цепи антенны штатного иммобилизатора

Рамочная антенна модуля в этой схеме не используется

Отрежьте разъем на конце серых проводов и подключите серые провода в разрыв цепи антенны штатного иммобилизатора. Рамочная антенна модуля в этой схеме не используется.

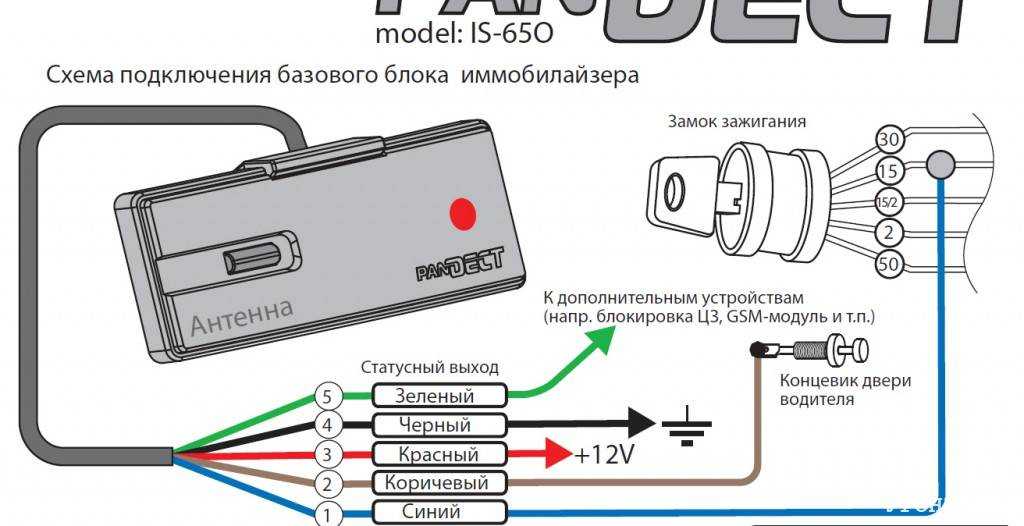

Элементы конструкции иммобилайзера

Как понять, почему иммобилайзер заблокировал запуск двигателя? Что делать в этом случае? Для начала нужно понять, как он работает и определить его основные конструктивные элементы.

Главная составляющая иммобилайзера – это электронный блок управления. Его функционал обеспечивает микросхема, которая прошита под конкретную программу действий. Микросхема содержит специальный код обмена, который используется при «опросе» ключа автомобиля. Также внутри есть катушка, считывающая информацию с ключа.

Вторым важным элементом является исполнительный механизм, который содержит несколько электромагнитных реле. Как только электронный блок подает команду, коммутирующие механизмы разрывают цепочки сигналов, которые поступают к важных элементам автомобиля. При желании можно подключить дополнительную электромагнитную систему, которая будет блокировать неэлектрические устройства.

Третий элемент – транспондер, который представляет собой запрограммированный чип. Он есть в каждом ключе, который вставляется в замок зажигания. Этот транспондер передает системе автомобиля уникальный код, при распознавании которого блок управления дает разрешение или отказ на запуск двигателя.

Что такое иммобилайзер и зачем нужно отключать ИММО

Если говорить простыми словами ИММО по сути – это часовой, стоящий за дверью на охране чрезвычайно секретного объекта. Дверь закрыта на замок снаружи и задвижку изнутри. Когда кто-либо, даже со своим ключом, захочет открыть дверь, часовой обязательно спросит пароль. Если пароль входящего совпадёт с паролем, который знает часовой, он разрешит ему дверь открыть и отодвинет задвижку. Если нет – то не поможет даже ключ. Правда, возможны различные варианты:

часовой забыл пароль; часовому необходимо этот пароль напомнить;

он получил травму во время охраны и не может подойти;

требуется поменять на нового часового;

можно физически отключить часового и, срезав все запоры, войти в охраняемое помещение;
простой замок поменяли на дистанционный вариант;

в часовом нет необходимости. Требуется пароль снять и больше не ставить.

Вот точно также происходит с иммобилайзерами всех машин, будь то Приора, Калина или любая импортная модель. Именно он является часовым в охраняемом автомобиле. Если за руль садится владелец авто с чипованным ключом – он считывает с него код и сравнивает его с кодом (паролем) прописанным в нём самом. При их совпадении поступает разрешение на включение зажигания. Все остальные варианты аналогичны предыдущему примеру с часовым. Более подробно, что это такое и как выбрать иммобилайзер читайте в нашем статье – как правильно выбрать иимобилайзер.

Что такое обходчик и для чего нужен?

Сделать возможным обход противоугонного комплекса допускается при наличии запасного ключа. Он либо его транспондерный элемент устанавливается в корпус блокиратора ДВС, после чего маскируется рядом с замком зажигания. Можно выбрать любое скрытное место в салоне машины. Во время дистанционного старта силового агрегата модуль обхода системы блокировки подаст сообщение на иммобилайзер о наличии ключа в авто. Последний сможет подтвердить команду пуска, в результате чего микропроцессорный блок сможет выполнить необходимую опцию.

Но при отсутствии запасного ключа для обхода системы блокировки можно использовать специальный модуль обхода. Это устройство представляет собой блок, устанавливающийся в корпус электронного модуля с противоугонной системой либо рядом с замком зажигания.

Внутри устройства располагается чип, который распознается иммобилайзером как оригинальный ключ . Наличие обходчика позволяет предотвратить блокировку мотора и реализовать функцию дистанционного пуска, если с ее настройкой возникли проблемы.

В каких случаях требуется использование запасного ключа?

У автовладельца не всегда есть возможность использования запасного ключа с чипом, причины могут быть следующими:

машина с установленным противоугонным комплексом находится в лизинге;
в соответствии с договором, запасной ключ должен быть у человека, на которого автомобиль оформлен юридически;
машина куплена в кредит;
в соответствии с кредитным договором покупатель обязан отдать один из ключей банку до момента, пока кредит не будет погашен;
похожая ситуация может произойти при оформлении договора страхования;
если возникнет страховая ситуация, то все ключи придется передать страховщику;
другие бытовые ситуации, когда на работе либо в семье пользуются обеими ключами.

Чтобы решить проблему, можно устанавливать и подключать систему бесключевого доступа на машину. Но для обхода системы блокировки без ключа надо уточнить, как функционирует сам блокиратор. Все устройства оборудуются специальными чипами независимо от марки и типа ключа. Этот элемент при функционировании всегда излучает RF-сигнал. В самом замке установлен модуль, который считывает импульс, он может распознавать конкретный транспондер, расположенный на штатном ключе.

Пользователь Олег legazoid рассказал о реализации опции автозапуска ДВС без обходчика блокиратора и дополнительного ключа.

Условия для правильной работы обходчика

Основные принципы, которые позволяют работать системе обхода после подсоединения устройства:

Правильный монтаж противоугонной установки. Если при монтаже допускаются ошибки, может возникнуть конфликт обходчика и системы блокировки.
Установка модуля блокировки мотора с транспондерным ключом, а также ретрансляционными модулями.
Монтаж и соединение антенного адаптера для системы обхода выполняется прямо на замке.
Для обеспечения работы импульс для удаленного пуска ДВС машины с коммуникатора противоугонной системы подается на микропроцессорный модуль.
Импульс, который получает устройство, ретранслируется и подается на блок системы обхода.
Обходчик подает сигнал на антенный модуль, вмонтированный рядом с замком.
С этого устройства он поступает на блок иммобилайзера. Эта процедура выполняется для согласования.
Микропроцессорное устройство управления ДВС выполняет подтверждение полученного импульса.
Противоугонный комплекс выполняет удаленный старт силового агрегата.
При функционировании устройства надо учесть, что на его работу влияют внешние факторы. Речь идет о высоких и низких температурах, они могут влиять на качество передачи высокочастотных импульсов.

Виды обходчиков

Все обходчики блокираторов ДВС можно условно разделить на две группы:

Соло устройства. Такие устройства предназначены для монтажа и программирования на конкретной модели автомобиля, оснащенного противоугонным комплексом. Переустановка обходчика на другую модель машины невозможна. Из основных достоинств можно выделить доступную стоимость, а также наличие дополнительных опций. К таковым относится возможность управления дверными замками и дверью багажного отсека.
Мультиустройства. Настройка и установка допускается на серию автомобилей от разных производителей. Мультиобходчики могут работать с различными вариантами противоугонных установок. К недостаткам относится высокая стоимость устройства и его монтажа.

Пользователь Кирилл Коломна представил описание нескольких вариантов модулей обхода блокираторов от бренда Старлайн.

Принцип работы

Если удалось сделать свой правильный выбор в пользу ключевого варианта обходчика иммобилайзера. Согласовать с производителем (продавцом) возможность его совместной работы с установленной сигнализацией. Разобраться с принципами его работы будет не сложно:

правильно выполнить монтаж сигнализации;
установить обходчик иммобилайзера с чипованным ключом и ретрансляционными антеннами;
установить антенну модуля обхода иммобилайзера непосредственно на замке зажигания;
подать сигнал на дистанционный запуск двигателя автомашины с брелка автосигнализации на процессорный блок установленной сигнализации;
полученный сигнал сигнализации ретранслируется на антенны обходчика;
тот в свою очередь передаёт его на антенну замка зажигания;
оттуда он направляется для согласования на блок иммо;
блок управления двигателем подтверждает согласованный сигнал;
сигнализация осуществляет дистанционный запуск двигателя;
высокочастотные сигналы между антеннами могут снижать свою эффективность в случае экстремальных температур.

при потере единственного ключа зажигания немедленно последуют значительные затраты на вызов сервисного электрика и изготовление правильно выбранного чипованного дубликата.

Подобных недостатков лишены модели приборов с бесключевым принципом работы. Принцип их работы заключён в предварительном программировании собственных транспондеров до их установки на автомобиль:

предыдущий вариант обходчика выполняет передачу данных по высокочастотному каналу, транслируя их от тщательно спрятанного транспондера;
в рассматриваемом случае используется другая линия связи – между иммобилайзером и контроллером автомашины;
для передачи сигнала по этой линии требуется правильно расшифровать протокол обмена и вовремя подать полученный код;
подобная расшифровка напоминает кодграбберное сканирование при диалоговом принципе работы автосигнализации;
в связи с этим процесс обучения обходчика является обязательным;
получая необходимые данные при таком обучении, прибор в дальнейшем будет самостоятельно вести диалог со штатным контроллером.

Обладая множеством положительных качеств, следует признать, что подобные обходчики значительно дороже классических образцов. Более того надо быть крайне осторожным при их постановке на автомобили с различными системами запуска и типами сигнализаций. Монтаж на авто с запуском от ключа зажигания будет отличаться от монтажа на машины с кнопочным пуском.

Различают 2-а вида подобного оборудования:

1. соло-вариант

программирование обходчика выполняется исключительно на одну модель транспортного средства оборудованного сигнализацией;
дополнительно могут управлять функциями всех дверей и багажника;
переустановка на модель авто другого бренда невозможна;
является наиболее демократичным ценовым вариантом.

2. мульти-вариант;

программирование выполняется на целую серию моделей различных брендов;
установка возможна на большинство популярных моделей автомобилей и типов сигнализаций;
наиболее затратный из всех существующих конструкций обходчиков.

Монтаж обходчиков иммобилайзера обычно выполняется одновременно с установкой автосигнализации. Подобное творчество достаточно трудоёмко и требует не только соответствующих знаний, но и определённого опыта. При недостаточном опыте можно привести в негодность как сам иммобилайзер так и сигнализацию.

Основная информация

Иммобилайзером называется электрическое устройство, которое лишает транспортное средство возможности запуска двигателя. Благодаря этому комплексу обеспечивается не только защита транспортного средства от угона, но и комфортность его использования. Но бывают случаи, когда возникает надобность обойти иммо. Следственно возникает вопрос о том, когда может возникать такая надобность. Ответ простой, иногда нужен обход иммо и чаще всего такая необходимость возникает в таких случаях:

При угоне транспортного средства;
При потере ключей или поломке штатного иммо;
При установлении автомобильной сигнализации с автозапуском.

При установлении на транспортное средство сигнализации с автозапуском необходим обход стандартной иммо на какое-то время, для данного запуска транспортного средства, а после этого сберегая все возможности стандартной защиты авто, для улучшения уровня защиты от угона и нормального функционирования систем, которые непосредственного с ним связаны. Обычно автолюбители пользуются несколькими методами установления и вот основные из них:

Обход иммобилайзера системы VATS;
Модуль обхода иммо системы RFID.

На сегодняшний момент существует пару типов обхода штатного иммобилайзера. При установлении обходчика обязательно учитывайте тип установленной системы запуска транспортного средства. Существуют такие типы запуска транспортного средства:

Система запуска авто при помощи ключа. В таком случае необходим обход наличия ключа в замке зажигания. Система запуска авто при помощи клавиши старта и стопа

В таком случае нужно осторожно выполнять подключение клавиши

На обе системы запуска транспортного средства можно устанавливать бесключевой обходчик штатного иммобилайзера. Вообще идеальный обход штатного иммобилайзера должен соответствовать определенным требованиям. Итак, обход должен соответствовать таким требованиям:

Руководство должно осуществляться автомобильной сигнализацией и иметь универсальную схему подключения;
Обход должен поддерживать максимальное количество моделей транспортных средств и марок автомобильных производителей;
Обход не должен отменять действия стандартного иммо. То есть функции иммо должны оставаться прежними для защиты от угона или незаконного проникновения в салон авто.
Сохранение стандартного иммо не должно мешать использованию каких-либо штатных ключей;
Обход должен иметь небольшую стоимость. Лучше всего если его стоимость будет меньше стоимости ключа с чипом.

Обходчик иммо для системы RFID

Если на вашем автомобиле установлена система RFID, то считывание происходит при помощи антенны чипа, которая располагается в ключе зажигания. Такой чип производит передачу сигнала маленькой мощности. обходчик иммобилайзера с представленной системой имеет элементарную схему подсоединения. Это стандартный удлинитель для определения чипа, с функцией вкл./выкл. За похожую функцию отвечает обходчик иммо или же оборудование, при помощи которого производится запуск двигателя автомобиля. Подсоединение блока обхода иммобилайзера дает возможность руководить включением и отключением.

Как проводится отключение иммобилайзера? Отключение иммобилайзера является более действенным методом, так как после этого владелец транспортного средства больше не столкнется с подобными проблемами. Обходчик иммо представляет собой небольшую коробку, в которой располагается считывающая антенна и реле. Именно в модуль обхода иммо помещается запасной ключ. Красный проводок необходимо подключать к +12 Вольтам, а черный к минусу. Дальше нужно выполнить проверку функционирования запуска автомобильного двигателя.

Обходчик иммо для системы VATS

Если на вашем автомобиле установлена система RFID, то обнаруживается сопротивление, подающее резистор, который встроен в ключ зажигания. Как проводится отключение иммобилайзера? Для этого вам нужно будет подсоединить обходчик к проводке системы VATS. Разрежьте один проводок и определите сопротивление резистора. Для этого вам нужно:

Установить мультиметр и омметр;
Установить ключ зажигания в расположение зажигания;
Подключить мультиметр и омметр.

Обратите внимание на то, что точность показаний должна округляться до двух знаков после запятой. Дальше необходимо подобрать нужный резистор

Для того чтобы включить обход подсоедините первый конец разрезанного провода к замкнутому контакту реле, а второй к общему контакту реле. Подключите резистор с одной стороны к разомкнутому контакту, а с другой к неразрезанному проводу. Подключите обмотку реле одним концом к +12 Вольтам, а другой к сигнализации. Таким образом, вы включите обходник иммобилайзера.

Как обойти иммобилайзер без ключа?

Бесключевой
способ — самый эффективный. Не нужно хранить в салоне автомобиля блок с
зашифрованным кодом. Самыми качественными считаются:

Starline FL;
Starline;
Fortin.

Эти хитроумные электронные устройства взаимодействуют с
контроллером, получающим команду регулирования в определенном формате именно от
охранного устройства. Обходчики подключаются к линии между системой управления
контроллера и охранным устройством. Команды от последнего он заменяет собственными
импульсами.

Подключение
бесключевого обходчика — сложная работа, которая производится в 2 этапа. Первый
раз он подключается для сбора информации. Потом его демонтируют и программируют
на базе собранных им сведений. После программирования устройство опять
устанавливается и передает сведения контроллеру и охранному устройству.

Так
действует Starline FL.
А вот Starline — это уже более современное устройство, в основе которой лежит
принципиально новое решение. Но все же абсолютным лидером является канадское
устройство Fortin. Оно подходит для автомобилей любых марок и может обходить
охранную систему без использования ключа разными способами.

Самостоятельное изготовление обходника

Если у вас нет возможности приобрести модуль обхода иммобилайзера, то его можно сделать своими руками. Для того чтобы сделать его своими руками вам понадобятся только три предмета, такие как:

Чип второго ключа;
Проволока;
Реле;

Также вам понадобится при изготовлении обходчика своими руками терпение для угадывания количества витков. С самого начала нужно изготовить катушку для замка зажигания и ключа с чипом, а после этого подсоединить их к реле. При изготовлении катушки для замка зажигания нужно намотать провод на стандартную катушку. Количество витков может колебаться от десяти до пятидесяти. Для изготовления катушки нужен цилиндрический предмет, диаметр которого немного больше замка зажигания. В качестве цилиндрического предмета можно воспользоваться скотчем. Итак, для изготовления катушки своими руками вам понадобится:

Скотч;
Изолента;
Трансформаторная проволока.

Теперь рассмотрим алгоритм изготовления катушки своими руками:

Отрежьте кусок изоленты, размер которой должен составлять около 15 сантиметров;
Намотайте изоленту на скотч, причем липкая сторона должна быть вверху;
Намотайте проводок поверх изоленты, сделав около десяти витков;
Немного надрежьте изоленту и заверните ее наверх;
Снимите изоленту и обрежьте лишнее;
Припаяйте к проводам проводку и обклейте ее изолентой.

Дальше нужно установить полученную катушку на замок зажигания. Для изготовления катушки для ключа нужно намотать проволоку на ключ, а количество витков должно находится в пределах от семи до двадцати. После этого обмотайте катушку изолентой и соберите всю конструкцию вместе.
