Бесключевой доступ: устройство системы, принцип работы, ее достоинства и недостатки

Достоинства и недостатки системы доступа в авто без ключа

Наличие бесключевого доступа в автомобиль имеет плюсы и минусы, и решать быть или не быть такой системе в своем автомобиле лишь его владельцу. К числу преимуществ можно отнести такие моменты, как:

• высокий уровень защиты, который обеспечивают современные системы keyless go;
• нет необходимости постоянно доставать ключи — достаточно иметь брелок или смарт-карту, носить которую можно в бумажнике;
• возможность автоматического запуска двигателя при приближении к авто;
• интеграция с мультимедийной системой или системой настроек индивидуальных параметров положения руля, кресел или зеркал, увеличивает комфорт для водителя.

В настоящее время существенной модернизации подвергаются и брелоки. Так, компанией Jaguar выпущена система бесключевого доступа в автомобиль, где чип вмонтирован в наручный браслет, выполненный во влагозащищенном корпусе. Потерять такой достаточно непросто, и можно не задумываться о том, куда положить ключи от авто, к примеру, при поездках на пляж.

В том случае, если автомобиль не имеет такой системы в перечне штатного оборудования, его вполне можно установить самостоятельно. Стандартный комплект keyless entry system, с инструкцией на русском языке обойдется порядка 15 тысяч. Он включает в себя два брелока, две антенны и блоки управления. Возможность работы в качестве охранной сигнализации обеспечивает датчик удара. Монтаж несложный, выполняется за несколько часов.

Из недостатков системы можно отметить, что несмотря на плавающий код, все же имеется возможность его перехвата, и соответственно, угона ТС. Конкретно о том, как угоняют машины с бесключевым доступом рассказывать не стоит, но несколько успокоить водителей можно — стоит такое оборудование для перехвата сигнала несколько десятков тысяч евро, и настроено оно, как правило, для конкретного бренда. Для уменьшения вероятности считать код, имеется возможность уменьшать радиус действия брелока/карты. Так, если настроить систему на срабатывание в радиусе 20-30 см от авто, перехватить сигнал станет практически невозможно. Об одной из хитростей для защиты от считывания рассказано на видео:

Интеллектуальная система доступа в автомобиль (другие названия — доступ без ключа, интеллектуальный ключ, умный ключ) — это электронная система, которая призвана облегчить жизнь рядовому автовладельцу, она идентифицирует владельца по ответу, который прописан в электронном виде на ключе, если он верен, происходит разблокировка двери, нужно лишь коснуться ручки, запуск мотора происходит всего лишь одним нажатием специальной кнопки. Электронный ключ, равно как и обычный, без проблем умещается в кармане.

Первая система безключевого доступа была использована в машинах от немецкой компании Mercedes-Benz более 10 лет назад. Сегодня система интеллектуального доступа может предлагаться в стандартной комплектации (но, чаще как опции).

У разных автомобильных производителей, система умный ключ может иметь свое уникальное название, к примеру:

• Advanced Key — Audi;
• Comfort Access — BMW;
• Keyless Go — Mercedes-Benz;
• Keyless Entry — Kia;
• Advanced Keyless & Start System — Mazda;
• FastKey — Mitsubishi;
• Hands Free KeyCard — Renault;
• Intelligent Key — Nissan;
• Smart Key System — Toyota;
• Keyless Drive — Volvo.

В конструкцию системы интеллектуального доступа входит антенны, транспондер, датчики касания, кнопка запуска двигателя, электронный блок управления.

Непосредственную идентификацию владельца осуществляет транспондер.

Антенна обеспечивает радиосвязь машины с электронным ключом. Полный охват сигнала — до 1,5 м, в зависимости от типа модели.

Фото датчика касания ручки автомобильной двери от Audi A5 S-Line

Датчики касания

Запуска двигателя происходит нажатием кнопки «Start», которая ставится на место, куда должен быть установлен традиционный замок зажигания. Иногда, вместо кнопки может быть установлен переключатель.

Электронный блок управления. Этот узел обеспечивает непосредственную реализацию функции интеллектуального доступа, он же запускает мотор без ключа. Блоки управления и центральный замок взаимодействуют с системой управления двигателем.

Из чего состоит

Устройство бесключевого доступа в большинстве модификаций имеет стандартный набор элементов. Отличия бывают только в сигналах, которые посылают ретранслятор и ключ, а также принципе защиты (только закрывает замки или же работает вместе с иммобилайзером).

Основные элементы:

1. Ключ. Вариантов исполнения данного элемента масса. Это может быть привычный ключ с небольшим блоком, оснащенным кнопками. В другом исполнении – брелок на вязке ключей. Существуют также ключ-карты. Все зависит от производителя: какой дизайн и компоновку он выберет для устройства. В этом элементе имеется микросхема. Она создает код или расшифровывает сигнал, поступающий от ретранслятора. Для обеспечения максимальной защиты используется алгоритм с плавающим кодом.
2. Антенна. Этот элемент устанавливается не только на автомобиль, но и вмонтирована в сам ключ. Одна передает сигнал, а другая принимает его. Размеры и количество антенн зависят от модели устройства. В более дорогих автомобилях эти элементы устанавливаются в багажнике, дверях авто и в районе торпедо. Некоторые модели систем позволяют отдельно деактивировать замок с конкретной стороны транспорта, например, если нужно положить вещи в багажник, достаточно подойти сначала к нему, подставить ногу под бампер, и устройство откроет крышку.
3. Датчики открытия/закрытия дверей. Они нужны для того, чтобы определить, какую функцию активировать. Эта функция позволяет устройству самостоятельно определить, где находится смарт-ключ (либо снаружи, либо внутри авто).
4. Блок управления. Главное устройство обрабатывает полученные сигналы и выдает соответствующую команду на замки дверей или иммобилайзер.

В чем заключается принцип работы системы бесключевого доступа?

Брелок с электронным ключом посылает сигнал системе, которая в ответ отправляет случайное число-запрос. Брелок шлет его обратно после обработки с использованием специального алгоритма. Система обрабатывает данные снова по такому же принципу. Затем она сверяет полученную информацию с тем, что должно быть в ответе. Если всё верно, происходит деактивация сигнализации.

Смоделируем процесс.

Как только Вы подходите к своему транспорту и нажимаете на кнопку или ручку двери, машина тут же начинает стыковку со смарт-ключом.

Получается подобие диалога, где машина говорит: – Прием! Это автомобиль X. Мой идентификатор Z. Ключ, ответь!

В эфир эта реплика идет на частоте 125 КГц. Если брелок понял язык сигнала и при этом находится в пределах читаемого машиной радиуса, он сразу шлет ответ. Но использует уже свою рабочую частоту в 433 или 868 МГц. Для увеличения надёжности у каждого звена цепи разная частота на отдачу и прием информации.

Ключ отвечает сложной комбинацией, которая сгенерирована с помощью индивидуального шифровального алгоритма: – Я твой ключ. Прием! Мой ответ ZXN48.H355.L098.

Это электронное общение происходит в режиме реального времени и задержки между репликами составляют буквально наносекунды. Вероятность открытия машины посторонним человеком мала. Но даже такие высокотехнологичные механизмы не всегда гарантируют защиту от угона.

Достоинства и недостатки

Kessy, Smart key или другая аналогичная система имеют такие преимущества перед обычными охранными системами:

• Цифровой мост невозможно взломать, так как алгоритм, по которому работает ключ в паре с блоком управления, уникален для каждого отдельного устройства, даже если это одна и та же модель.
• Для деактивации блокировки дверей нет необходимости доставать ключ из кармана. Особенно практичным это оказалось в сочетании с системой автоматического открывания ляды багажника. В этом случае можно подойти к багажнику, провести ступней под бампером, и дверца откроется самостоятельно. Очень помогает, когда руки заняты тяжелыми вещами.
• Устройства можно установить практически на любую модель авто.
• В совокупности с кнопочным запуском мотора завести автомобиль стало намного легче, особенно если в машине темно.
• Если в автомобиле установлен иммобилайзер, бесключевой доступ можно синхронизировать с этой охранной системой.

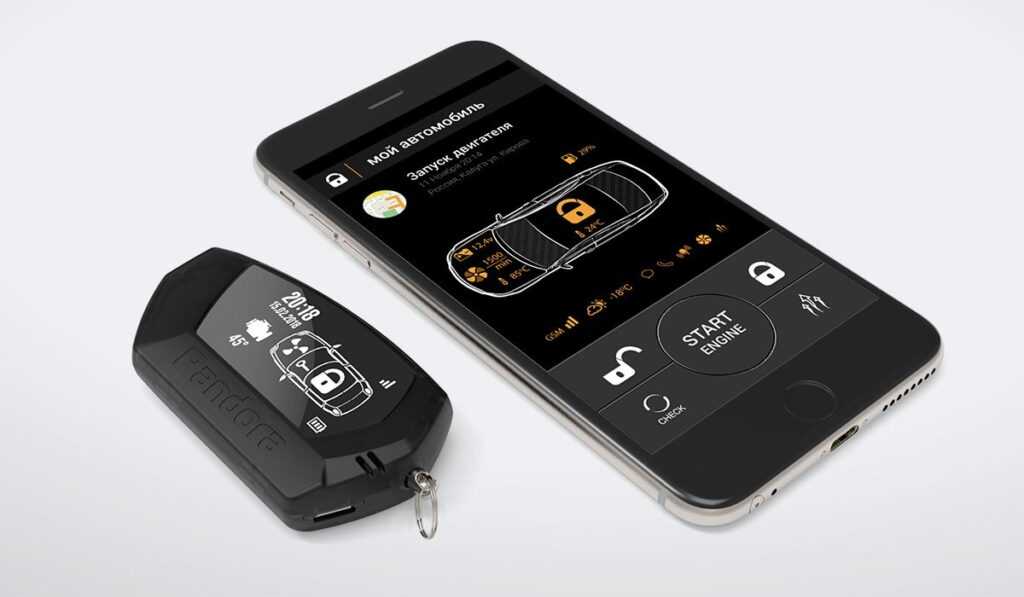

• Некоторые модели смарт ключей оснащаются небольшим экраном, на котором отображается информация о состоянии транспортного средства. Более современные модели синхронизируются со смартфонами, благодаря чему владелец автомобиля может получить более обширную информацию о своем авто.

Несмотря на достоинства данной системы, у нее все же есть свои минусы. Одним из самых больших – возможность «украсть» сигнал. Для этого злоумышленники работают в паре. Один использует ретранслятор, который находится возле машины, а другой – похожее устройство поблизости с автовладельцем. Этот механизм взлома называется удочкой.

Хотя с его помощью машину невозможно угнать (блок управления в определенный момент перестанет фиксировать сигнал от ключа), урон транспорту все же можно нанести. Например, некоторые грабители открывают машину, чтобы украсть дорогостоящее оборудование, оставленное водителем. Правда, чтобы воспользоваться таким устройством, злоумышленник потратит пару тысяч долларов, так как «удочка» дорогое удовольствие.

Чтобы быть уверенным, что машину нельзя будет угнать таким способом, необходимо убедиться, что устройство работает по принципу иммобилайзера, а не просто как обычная сигнализация.

Помимо этой проблемы у данной системы есть и другие минусы:

• Иногда ключ теряют. В этом случае нужно будет обращаться к автодилеру, а также к специалисту, который сможет перепрограммировать устройство так, чтобы оно распознавало дубликат, как родной ключ. Это стоит приличных денег и требует много времени.
• Если смарт-ключ держать всегда на виду, его могут украсть, что дает полный контроль над автомобилем постороннему человеку, поэтому нужно быть внимательным, где хранится брелок.
• Чтобы при потере карты или брелока машиной все равно можно было пользоваться, пока устройство не перепрошьется под новый ключ, можно воспользоваться дубликатом, который нужно заказать сразу же при покупке транспорта.

В заключение еще несколько нюансов относительно работы системы бесключевого доступа:

Принцип действия бесключевого доступа

Если брать во внимание технические моменты, то система бесключевого доступа Smart Key работает таким образом:

• может быть различной формы: брелок, ключ или пластиковая карта. Но суть его остается неизменной — все дело в чипе и запрограммированном в него кодом доступа;
• с требуемым кодом;
• теряет сигнал, все замки сразу блокируются.

Бесключевой доступ: плюсы и минусы

Система бесключевого доступа Smart Key или другого надежного производителя, представленного на рынке, обеспечивает владельца машины рядом преимуществ. К главным достоинствам системы бесключевого доступа можно отнести:

• Высокую степень безопасности, обусловленную использованием цифровых систем со сложным процессом кодирования, который можно даже не вынимать из бумажника.
• Интеграцию со многими системами машины.
• Быстрый запуск стартера.
• Возможность блокировки дверей и рулевого управления.
• Получение различной информации о своем авто в режиме реального времени.

Установка бесключевого доступа

Если вас заинтересовал бесключевой доступ в автомобиль, то можно обратиться к автосервисам, занимающимся установкой данного оборудования. В таком случае вы имеете возможность полностью отказаться от металлических стандартных ключей и насладиться инновациями цифровых технологий. Но спешим предупредить, что установка бесключевого доступа — удовольствие не из дешевых, поэтому всем поклонникам данной системы рекомендуем заранее побеспокоиться о ее наличии при покупке нового автомобиля.

Принцип работы

Теперь будет интересно детальнее разобраться в том, как же работает система бесключевого доступа в автомобиль, и на чём основывается принцип работы СБД. Это даст наглядно понять, насколько узел эффективен и безопасен. Объективно у бесключевого доступа есть свои сильные и слабые стороны, которые будут рассмотрены позже.

Автомобилисты, пользуясь бесключевым доступом, обязательно должны предварительно узнать об особенностях его функционирования, перед тем как покупать машину с такой системой или отдельно устанавливать её на собственное транспортное средство, дабы пользоваться преимуществами СБД.

Интересно здесь то, что принцип работы бесключевого доступа в автомобиль достаточно простой, но параллельно его техническая реализация весьма сложная. Несмотря на название, ключ здесь всё же используется. Только выполнен он может быть в разных вариациях, но не в привычном понимании этого слова.

В ключе предусмотрен электронный блок. Именно он позволяет открывать машину бесключевым доступом. Как именно можно открыть авто, всегда подробно расписывает производитель. Хотя схема работы у всех компаний практически идентичная.

При приближении автовладельца к транспортному средству на расстояние, которое соответствует радиусу действия сигнала, электроника считывает код умного ключа, снимая блокировку и защиту. При этом открываются замки автомобиля. Когда водитель сядет в салон, ему будет достаточно нажать кнопку Start, чтобы двигатель запустился.

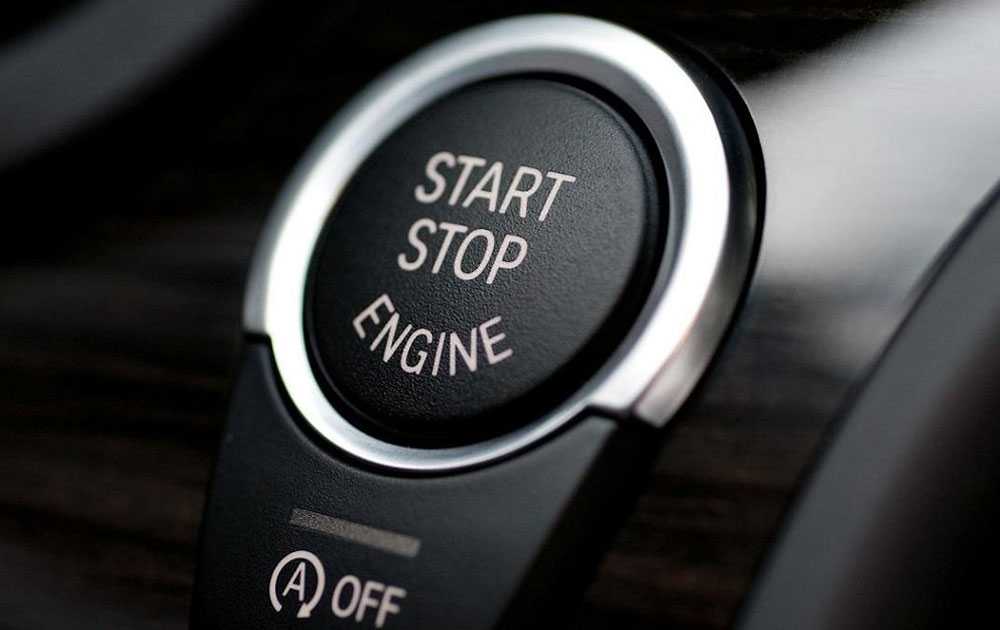

Кнопка Start для запуска двигателя

Нажав кнопку запуска мотора, сигнал идёт на блок управления и с помощью антенн передаётся на умный ключ. Он сигнализирует о том, что находится внутри машины, после чего следует информация на центральный замок и сигнализацию. Передав сигнал, противоугонные системы отключаются, и водитель может завести мотор, поехав по своим делам.

После выхода из автомобиля, когда между машиной и ключом в кармане будет достигнуто определённое расстояние, электроника теряет связь с электронным блоком, тем самым происходит автоматическая блокировка всех дверей и размыкание электроцепей.

Если в двух словах, машина ловит сигнал с ключа владельца и только при его считывании открывается. Если же сигнал пропадает, система блокирует доступ к транспортному средству.

Отсюда можно сделать вывод, что система работает по довольно простому принципу, и ничего сложного здесь нет. Но всё равно разработчикам пришлось потратить не один десяток лет, чтобы получить современный вариант Smart Key.

Проблема задержки с внедрением СБД обусловлена тем, что изначально разработчики не могли предусмотреть безопасный доступ

Ведь было важно, чтобы система в машине распознавала исключительно ключ непосредственного автовладельца, а не любой другой, проходящий мимо. Иначе машину можно было бы легко открыть другим подобным ключом, просто приблизившись на необходимое расстояние

Первые испытания наглядно показали, какие серьёзные уязвимости есть в оборудовании, предназначенном для получения бесключевого доступа. Не было ничего сложного в том, чтобы перехватить сигнал и спроецировать на автомобиль с другого ключа. Для этого достаточно было иметь портативный приёмник и радиопередатчик.

Одним из предложенных решений было внедрение криптозащиты. Но в этом случае код был бы единым, что также не гарантировало надёжную защиту от угона и взлома.

С приходом цифровых технологий проблему первых прототипов СБД удалось решить. Именно с помощью цифровых разработок создавалось сложное кодирование. Так разработчики сумели эффективно наладить взаимодействие между автомобилем и электронным Смарт ключом, применяя для этого так называемый плавающий код.

Суть нововведения заключалась в том, что при приёме сигнала генерируется произвольный код из огромного числа вариантов и сочетаний цифр. Да, злоумышленники могут его перехватить, но применить для открытия машины этот код всё равно не удастся, поскольку на следующем этапе открытия создаётся совершенно другая кодовая комбинация. Причём генерируются коды мгновенно. Поскольку вариантов кода неимоверное количество, простым подбором цифр взломать его не получится.

Функционал системы

Практически все комплекты бесключевого доступа в качестве базовых функций выполняют операции открытия и закрытия дверей, а также пуск и остановку двигателя. Другое дело, что могут изменяться параметры работы с разными частями автомобиля. Например, для активации силового агрегата требуется лишь кнопка бесключевого доступа, которая сработает на значительном удалении, а в салон владелец сможет проникнуть только при расстоянии 1-2 м после считывания информации с RFID-карты ключа. И напротив, обратные действия с блокировкой всех обслуживаемых механизмов могут осуществляться в автоматическом порядке после удаления пользователя с программируемым ключом

Важно учитывать, что через некоторое время при полном бездействии система может также произвести автоматическую блокировку тех же дверей. Но этой функции изначально задаются параметры — в том числе по времени ожидания. Что касается дополнительного опционала, то система может совмещаться с автосигнализациями и отдельными их компонентами, среди которых датчики, багажник и т

д

Что касается дополнительного опционала, то система может совмещаться с автосигнализациями и отдельными их компонентами, среди которых датчики, багажник и т. д.

Принципы работы бесключевой системы доступа

Система доступа Smart Key имеет установленный алгоритм работы. Он заключается в том, что водитель, касаясь ручки двери машины, запускает работу индуктивного датчика. Датчик, в свою очередь, передает сигнал и считанную информацию на блок управления. Блок управления при помощи антенны передает информацию на транспондер. Последний выполняет функцию распознавателя, поскольку по поступившему сигналу определяется положение относительно транспортного средства.

Ключ находится за пределами автомобиля. На основании принятого транспондером решения передается сигнал на центральный замок (приемную антенну) и противоугонную сигнализацию. Таким образом, без ключа обесточивается сигнализация, и центральный замок открывает дверь. Запуск двигателя производится путем нажатия специальной кнопки.

После нажатия кнопки «Старт» сигнал передается на блок управления и по антеннам на ключ Смарт Кей. Он обозначает свое расположение внутри автомобиля и передает информацию на центральный замок и противоугонную сигнализацию. После передачи сигнала происходит отключение противоугонной блокировки.

На видео показан запуск автомобиля Kia Rio:

Схема доступа без ключа работает в двустороннем направлении. В случае покидания транспортного средства водителем активация противоугонной сигнализации и блокировка дверей центральным замком производится различными способами. Способ управления зависит от технических характеристик автомобиля. В зависимости от разновидностей системы выделяют следующие способы:

• Нажатие кнопки на ручке двери;
• Простое касание дверной ручки (кнопка играет роль ключа для открытия/закрытия центрального замка);
• Выход из автомобиля.

Современные технологии позволяют с помощью электронного ключа осуществлять настройки подсистем автомобиля. Например, при открытии центрального замка устанавливается запрограммированное положение водительского кресла, руля, зеркал бокового и заднего видов. Автоматически может осуществляться настройка системы климат-контроль в салоне машины. Существуют производители, которые разработали осуществление настройки частот радиоприемника, регулирование его громкости, контролирование скоростного режима.

Функциональные особенности бесключевого управления доступом

Отсутствие ключа для открытия/закрытия двери транспортного средства и запуска двигателя является величайшим достижением прогресса. Создание бесключевой системы обладает рядом функциональных возможностей:

• Наличие удобного одноэтапного интерфейса, состоящего из одной кнопки, управляющей переключением клемм и запуском двигателя;
• Управление реле для изменения положения клемм и запуска стартера без использования механизма зажигания;
• Блокирование рулевой колонки;
• Получение информации о состоянии автомобиля;
• Индикационное извещение о состоянии транспортного средства;
• Установление налаженной связи между электронным брелоком и кнопкой запуска/остановки двигателя;
• Наличие коммуникационной низкоскоростной сети;
• Управление питанием реле;
• Наличие иммобилайзера;
• Возможность управления функциями предупреждения.

Системы управления центральным замком и механизмом зажигания без ключа стали создаваться под давлением страховых компаний. Производители вынуждены были искать надежные противоугонные способы защиты автомобиля. Изначально такая система внедрялась производителями дорогих машин. На сегодняшний день это техническое достижение используется многими ведущими торговыми марками. Изначально автомобили оснащались иммобилайзерами. С изменением спроса стало меняться предложение.

В комплектации автомобиля произошли существенные изменения. Отсутствие ключа позволяет закодировать взаимосвязь электронного идентифицирующего устройства и бортового компьютера. В случае несовпадения информации в результате идентификации блокируются все важные подсистемы транспортного средства. В некоторых случаях может срабатывать противоугонная сигнализация.

На видео – Автоматический запуск двигателя Вольво S-60:

Особенности бесключевого доступа какие есть минусы

В настоящее время, так называемый умный ключ, обеспечивающий открывание замка в автомобильной двери в автоматическом режиме, стал доступен на только владельцам автомобилей, относящихся к премиальному сегменту. Сегодня, при желании, владелец любого транспортного средства может заказать подобный гаджет и наслаждаться и действием охранной сигнализации, которая будет автоматически его распознавать, и бесключевым доступом в салон своего авто. Очень нравится такая система общения владельца со своим «железным конём» и угонщикам, которые научились взламывать её в течение нескольких секунд.

Особенности бесключевого доступа

Как обезопасить машину от взлома

Согласно официальной статистике, количество угонов автомобилей, оснащённых такой системой, день ото дня увеличивается. Правоохранители регулярно сообщают о том, что злоумышленники активно осваивают специальное оборудование, которое позволяет взломать им даже максимально технически продвинутые системы.  Отчего возникает резонный вопрос, а можно ли как-то обезопасить себя от подобной неприятности? Если верить специалистам, то можно. Однако, прежде необходимо понять, как в принципе работает данная бесключевая система доступа.

О принципе работы

Следует заметить, что сегодня каждый производитель умных ключей старается реализовывает работу такой системы по-своему. Тем не менее, основной принцип её работы схож, и основывается он на программировании в индивидуальном порядке ключа и замка, срабатывание которых происходит после введения верного кода, как правило, при помощи брелока. После введения кода происходит обмен данными в рамках заданного алгоритма, и при их совпадении осуществляется деактивация системы сигнализации. Затем владелец автомобиля также при помощи брелока может запустить работу двигателя.

Бесключевой доступ

О взломах

Безусловно злоумышленники прекрасно знают принцип работы системы «умный — ключ», и основной их задачей становится уловить сигнал, посылаемый с брелока автомобильному замку. Для этой цели они используют специальное сканирующее радиоэфир устройство, благодаря которому получают код доступа к автосигнализационной системы. После чего им остаётся только послать полученные данные системе, которая срабатывает на «свой» код, отключается и предоставляет доступ к автомобилю. Печальная ситуация усугубляется ещё и тем, что подобные сканеры можно приобрести совершенно свободно, а их стоимость невелика.

О защите

Как уверяют специалисты, умный ключ от своего автомобиля владельцу нужно хранить в специальных коробочках, созданных из материала, подавляющего радиосигнал, которым постоянно обменивается система и брелок. Можно завернуть его в алюминиевую фольгу, которая способна заглушать передачу информации.

Как обезопасить машину от взлома

Кроме того, не стоит забывать и о высоком уровне эффективности механических противоугонных средств, в частности, о блокираторах, которые можно устанавливать на педали, рулевую колонку или на рычаг переключения передач. С такими устройствами угнать автомобиль злоумышленникам будет крайне проблематично, даже если у них получится поймать сигнал вашего брелока.

Как вариант можно рассмотреть возможность прошивки самой системы, которая будет работать по отличной от штатного алгоритма системе. Подобное можно осуществить в специализированных центрах, в итоге модернизированный умный ключ будет вводить в заблуждение злоумышленников, и более эффективно справляться со своими функциями.

Современные системы

Именно благодаря появлению современных цифровых систем удалось полноценно реализовать бесключевой доступ. Это стало возможным за счет сложного кодирования цифровых сигналов.

Смысл идеи в том, что формируется большое число вариантов кода. При предварительном взаимодействии между блоком управления в машине с смарт ключом, генерируется произвольный код. Это миллионы всевозможных комбинаций, перехватить, угадать или скопировать которые невозможно.

Даже если злоумышленникам удастся перехватить сгенерированный код, при попытке им воспользоваться уже ничего не сработает. Ведь код в следующий раз будет совершенно другим.

Как сделать сенсорное открытие багажника

Для реализации потребуется бесконтактный сенсор, который можно использовать в качестве кнопки в автомобиле. То есть появляется дистанционное управление замком багажника (любым другим устройством автомобиля, например, скрытая кнопка для управления реле или в «разрыв» цепи) путем приближения руки к сенсору.

Рассмотрим конкретный пример с сенсором Штат TS-T (цена около 400 рублей). Если управление замком багажника осуществляется по плюсу, то подключение сенсора будем выполнять через 4-контактное нормально-разомкнутое реле (т.к. выход с сенсора — минус).

Реле подключаем по схеме:

• Белый — управление приводом открывания багажника.
• Черный — соединяем с зеленым от сенсора.
• Синий и красный провода — постоянные +12В.

Подключение сенсора:

• Красный — постоянные +12В.
• Черный — управляющий. Используем провод от центрального замка (на котором минус, когда машина открыта).
• Зеленый — на черный провод от реле.

Таким образом, сенсор будет работать только тогда, когда двери автомобиля открытые.

Осталось выбрать место для установки сенсора. Он уверено работает сквозь любой диэлектрик: пластик, стекло, дерево и т.д., но не работает через металл. Поэтому сенсор разместили на шелкографию задней форточки автомобиля. Его не видно ни снаружи, ни изнутри. Стоит учитывать, что в месте установки изделия не допускаются резкие колебания температуры, воздействие высоких температур, попадание влаги и т.д. Как работает сенсорное открытие багажника на видео:

Кстати, можно также сделать автоматическое открытие крышки багажника на хэтчбеке/универсале или седане.
