Как установить рацию в автомобиль

Установка и подключение радиостанции

Здесь рекомендации по установке и размещению могут дать достаточно общие.

Все дело в различиях передней панели разных машин. Располагайте оборудование так, чтобы оно в процессе эксплуатации не мешало работе другим приборам, не закрывало обзор.

При этом важно, чтобы рация находилась на расстоянии вытянутой руки. Единственным для всех общим требованием можно считать тот факт, что располагать девайс под прямым воздействием печки салона нельзя

То есть напротив дефлекторов устанавливать запрещено

То есть напротив дефлекторов устанавливать запрещено.

Радиостанции в большинстве своем питаются от напряжения в диапазоне от 12 до 13,8 В. И у большинства сразу возникает мысль, что ее можно подключить к прикуривателю, как FM трансмиттер , какой-нибудь мини-кондиционер и прочие подобные гаджеты.

Интересно, что даже систему Платон питают через 12В от прикуривателя. Но в нашей ситуации радиостанцию рекомендуется соединить напрямую с аккумулятором.

Через плафон освещения салона питать радиостанцию тем более не рекомендуется. Если вы не хотите искать причины, почему не работает прикуриватель или освещение в машине, следуйте приведенным рекомендациям.

При прокладке проводов лучше заключить их в специальную гофрированную трубку. Это обеспечит дополнительную защиту.

Как настроить рацию портативного типа?

Любительские переносные радиостанции работают в диапазоне 433-434 МГц. Они не нуждаются в регистрации центром радиочастот, поэтому настроить их довольно просто. Если вы планируете увеличить мощность устройства, перед приобретением узнавайте о возможности использования съемной антенны. Еще один важный момент – агрегация раций между собой. Для этого необходимо на каждом аппарате выставить одинаковые номера и субкод.

После проведения указанных манипуляций, выбранные устройства будут слаженно работать между собой. Для общения нужно просто нажать и удерживать клавишу активации разговора. После отпускания кнопки устройство переходит в режим ожидания сигнала от другой рации. Важным моментом в настройке портативного аппарата является выбор индивидуального сигнала для опознания (позывного). В его роли может выступать любой цифровой или буквенный код, имеющий уникальное происхождение для выбранной системы связи.

Как правильно настроить рацию

Современные технологии позволяют нам оставаться всегда на связи, не зависимо от места пребывания, погоды, наличия или отсутствия сотовых сетей. Все это возможно благодаря радиосвязи – типу связи, которая в качестве носителя информации использует радиоволны разных частот. Сегодня большую часть рынка радиоприборов представляют рации и радиостанции, которые могут эксплуатироваться как средства связи для автолюбителей и военных, охранников и охотников, рыбаков и горнолыжников. Простое решение купить рацию иногда спасает в трудных ситуациях, когда нужно позвать на помощь или передать особо важную информацию.

Но не всегда, получается, добиться отменного качества сигнала приема и передачи рации.

Во многом это связанно с тем, что выбранную рацию нужно настроить под нужную волну. То есть, изначально любая рация будь то любительская или профессиональная может работать не на полную мощность или работать с помехами. Современные цифровые рации лишены потребности в настройке, так как они имеют встроенную кнопку, которая позволяет в автоматическом режиме подстроить устройство под необходимую радиоволну. Остальные рации можно условно разделить на портативные (носимые) и автомобильные (стационарные). Настройка раций этих двух типов во многом похожа, хотя имеются свои особенности.

Настройка портативных раций

Портативные рации любительского диапазона (433-434 МГц) не требуют регистрации радиочастотным центром, поэтому их настройка довольно простой процесс. Перед покупкой нужно узнать поддерживает ли рация сменные антенны, на случай если Вам захотелось увеличить мощность рации. Также, важным моментом в работе портативных раций есть их настройка друг на друга.

Для этого, на каждой рации нужно выставить один и тот же номер канала и субкод. Только в этом случае, выбранные рации будут слаженно работать друг с другом. Для передачи сообщения достаточно нажать и удерживать кнопку начала разговора. Отпустив кнопку, рация ждет приема от другого устройства. Важным элементом настройки переносной рации есть выбор позывного (опознавательного индивидуального сигнала).

Это может быть любой буквенный или цифровой псевдоним, который будет уникальным для выбранной системы радиосвязи.

Дальнейшая настройка портативной рации включает в себя настройку антенны рации. Более детально настройку антенны рации мы будем рассматривать ниже для автомобильных радиостанций. Сейчас же просто заметим, что для точной настройки антенны понадобится антенный анализатор. Но во многих случаях, для настройки рации в первом приближении, достаточно прибора, который называется КСВ-метр.

С помощью него нужно настроить антенну на минимальный коэффициент стоящей волны. Обычно, оптимальным считается значение КСВ равно 1,5 или меньше

Важно также понимать, что чем выше значение КСВ волны, тем больший процент потерь мощности при передаче сигнала. Но на практике добиться КСВ = 1 практически нереально

Если же коэффициент стоящей волны больше трех, то работа в таких условиях может вывести из строя каскад передатчика.

Таким образом, не настроенная портативная рация может легко выйти из строя.

Как настроить автомобильную рацию

Перед тем как настраивать автомобильную рацию, нужно выполнить некоторые обязательные действия. Они не только повысят эффективность последующей настройки, но и минимизируют вероятность поломки трансивера в будущем. Обычно, автомобильная рация представляет собою стационарный блок, который фиксируется в салоне автомобиля и выносную антенну. Именно антенна автомобильной рации во многом играет ключевую роль в качестве сигнала. Поэтому нужно знать основные правила при установке автомобильной антенны.

Правила установки автомобильной антенны

Недопустима установка антенны на несущие элементы. Всегда старайтесь установить автомобильную антенну на несущий кузов

Таким образом, мы обезопасим себя от возможных потерь в эффективности передачи радиосигнала.
Важно устанавливать антенну на самую верхнюю часть кузова, обычно – крышу. Чем выше установлена антенна, тем сильнее сигнал.
Полотно антенны должно быть установлено на расстоянии не менее 0,5 метра от любых металлических поверхностей параллельных эму

Это предотвратит возможные отражения и поглощения сигнала.
Положение магнитной антенны на крыше автомобиля незначительно влияет на коэффициент стоящей волны. Поэтому, всегда старайтесь фиксировать магнитку в одном и том же положении после ее снятия.

Типы радиостанций

Радиостанция представляет из себя устройство или комплекс устройств, осуществляющих передачу и/или прием радиоволн. Радиостанции по способу использования можно разделить на три группы:

Стационарные.
Мобильные.
Портативные.

Стационарные радиостанции устанавливаются на неподвижных объектах, мобильные — на подвижных объектах. Портативные предполагают использование в носимом варианте.

Синонимами слова «радиостанция» являются «рация», по сути являющееся сокращением от полного, а также «трансивер» (transciever -приемопередатчик). Однако, в последнее время рацией называют только мобильные и портативные радиостанции. Носимые рации также называют на зарубежный манер Walkie-Talkie (воки-токи — «болталка-на ходу»). Данный обзор посвящен только портативным радиостанциям.

Подключение сигнализации к панели управления

Итак, продолжается установка сигнализации на машину самостоятельно. Приступаем к подключению ее к панели управления. Для этого необходимо подключить выходы сигнализации на поворотники или же на габариты, также можно провести подключение на индикатор открытой двери или на контроль двигателя. Все остальные автомобильные сигналы поступают в электронном виде. Далее нужно найти лампочки поворотов на обратной панели и можно приступать к подключению. На основной плате лампочек есть специальные дорожки. Необходимо найти контакт, он обладает мощностью в 12 В. После того ка контакт найден, нужно проверить его работоспособность. Для проверки цепляем разъем к самой дорожке, включаем поворот и проверяем напряжение при помощи специального устройства, например мультиметра. На экране прибора появляется индикатор напряжения, когда лампочка горит. Если все нормально, значит, подключение провели правильно, необходимый провод был найден.

Важно помнить, что установка сигнализаций на автомобили дело крайне чувствительное, необходимо соблюдать осторожность. Поэтому никогда не нужно искать необходимые провода, по так называемому принципу «лампочки». Это может спровоцировать замыкание подушек безопасности, может выйти из строя реле генератора, а также к другим подобным вещам

Это может спровоцировать замыкание подушек безопасности, может выйти из строя реле генератора, а также к другим подобным вещам

Необходимо помнить, что самостоятельная установка автосигнализации дело, требующее внимания и нужно соблюдать правила безопасности. Далее так же само ищем провод с отрицательным зарядом. Этот провод должен реагировать в случае открытой двери. На самом контакте напряжение должно быть отрицательным, минус 12 В. Если дверь закрыть, то напряжение будет показывать 0

Это может спровоцировать замыкание подушек безопасности, может выйти из строя реле генератора, а также к другим подобным вещам. Необходимо помнить, что самостоятельная установка автосигнализации дело, требующее внимания и нужно соблюдать правила безопасности. Далее так же само ищем провод с отрицательным зарядом. Этот провод должен реагировать в случае открытой двери. На самом контакте напряжение должно быть отрицательным, минус 12 В. Если дверь закрыть, то напряжение будет показывать 0.

Таким же образом ищем и провод контроля запуска мотора машины. Если эта задача возложена на тахометр, но необходимо знать, что он не поддается проверке. Там эта функция выполняется несколькими проводами. Далее проводим те же действия с лампой зарядки машины и аварийного давления двигателя автомобиля

В целом установить сигнализацию самому не так то и сложно, важно разобраться в деталях процесса

Размещение и подключение радиостанции

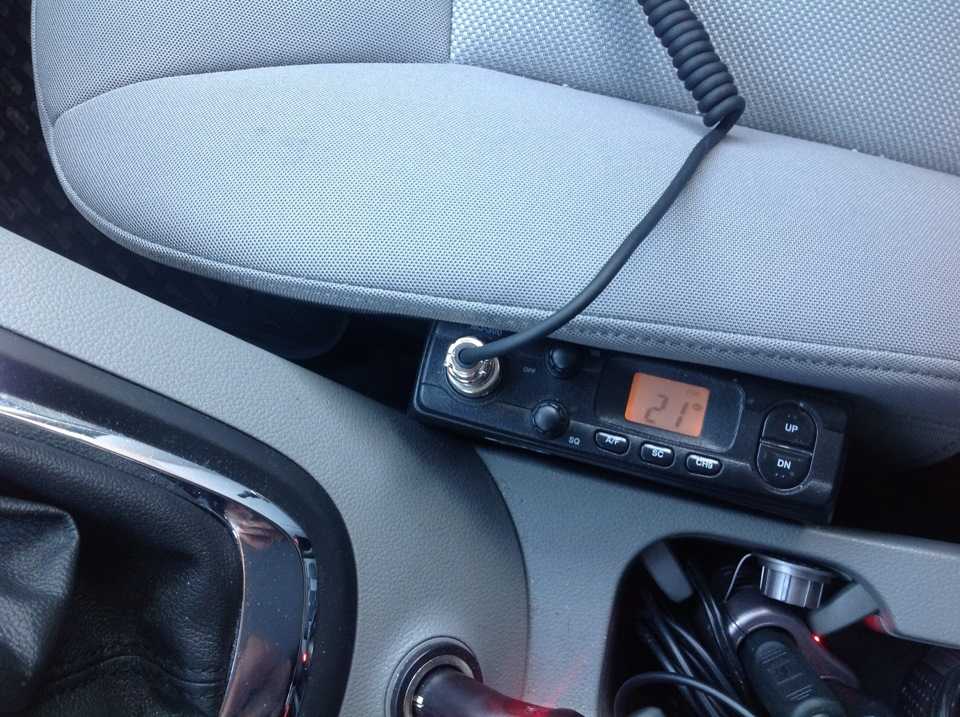

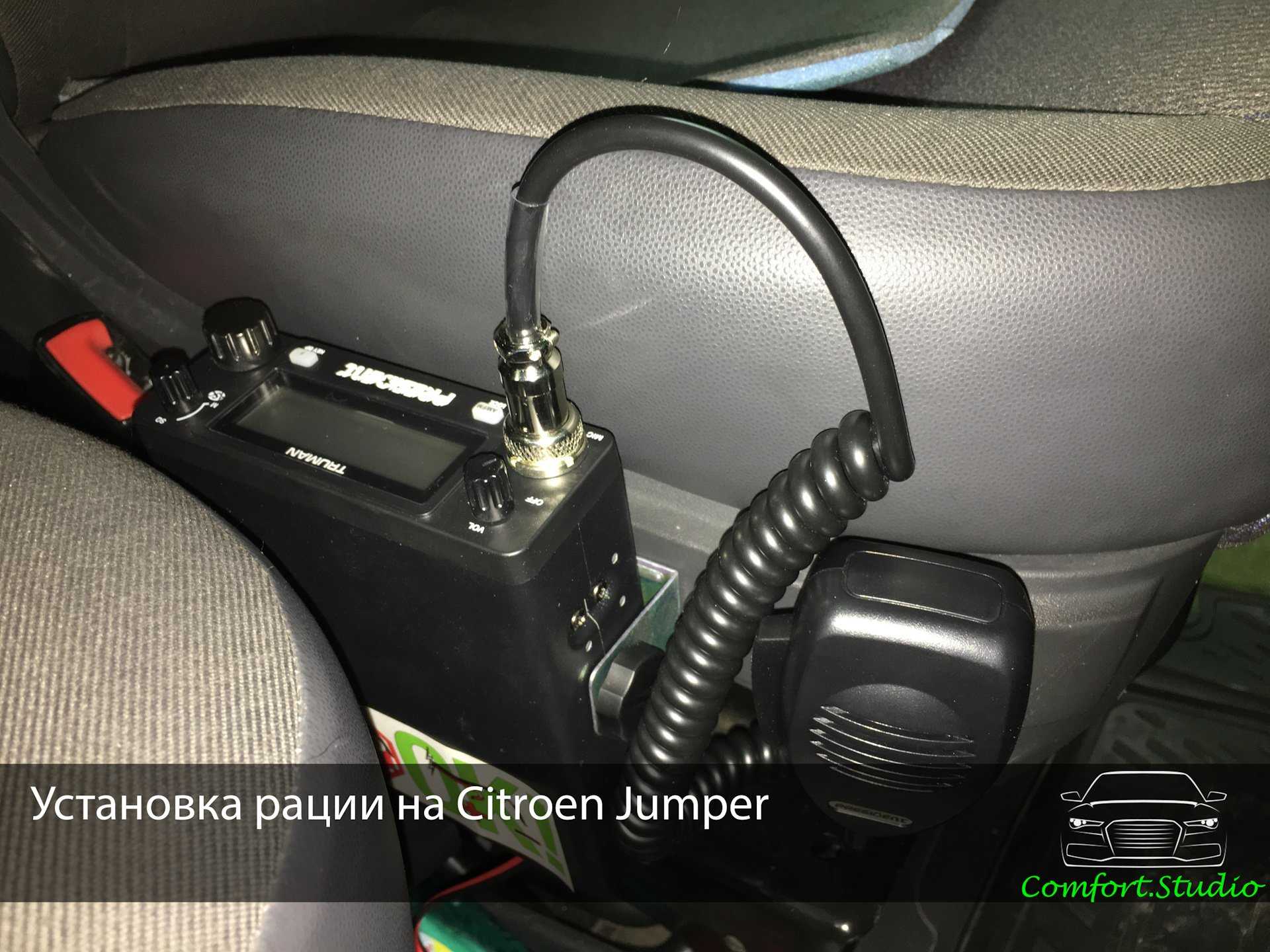

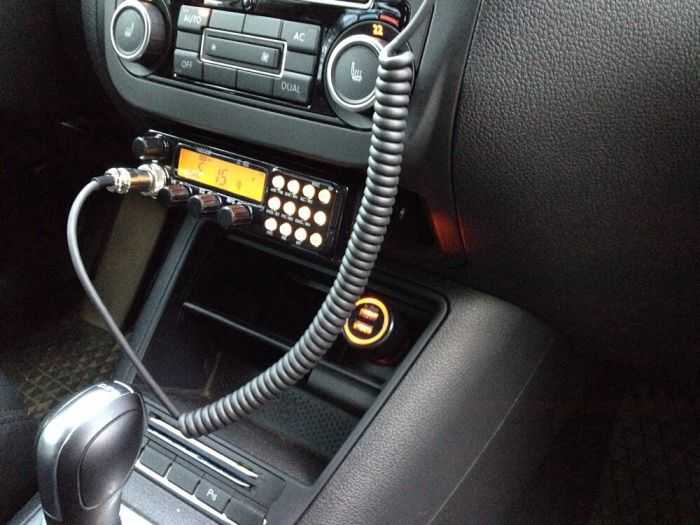

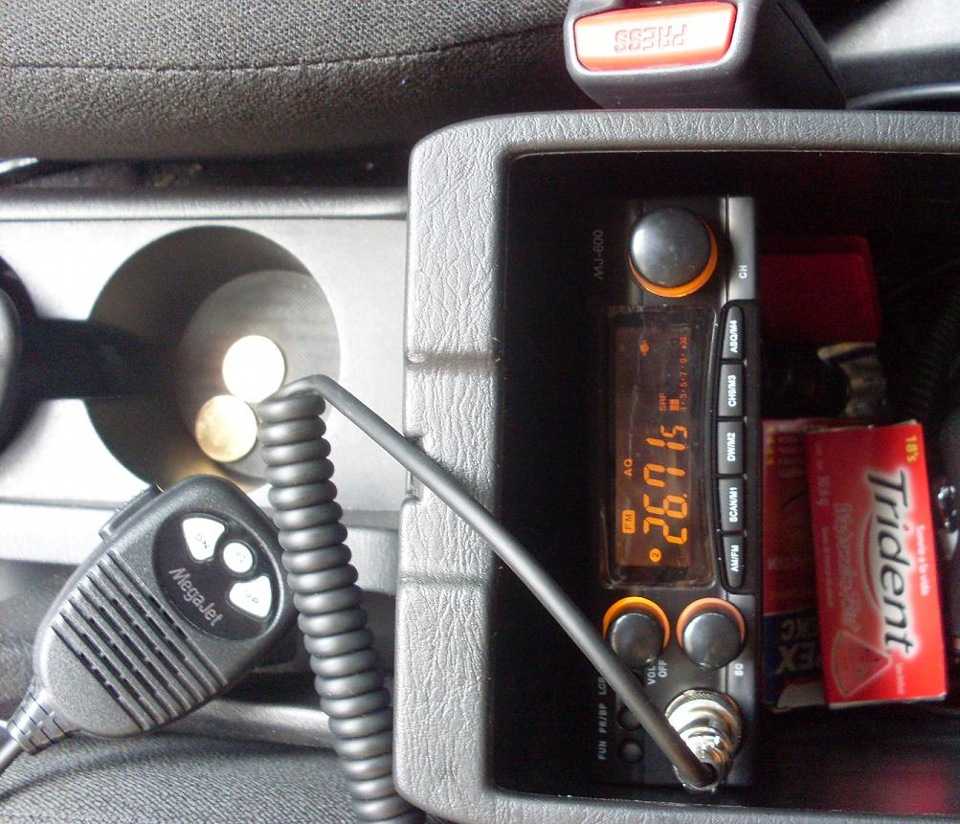

Размещать устройство следует с учетом того, что оно не будет препятствовать доступу к органам управления, ограничивать обзорность и отвлекать водителя. При этом должна обеспечиваться легкость управления устройством. В случае если найти подходящее место для установки затруднительно, то предпочтение следует отдать аппаратам с выносной передней панелью. Разместить небольших размеров панель всегда легче, а вот блок можно закрепить в любом удобном месте. Единственное требование – нельзя ставить его в местах, где он будет нагреваться от различных источников.

Все радиостанции предназначены для питания напряжением 12-13.8 В. Провода питания желательно вести от аккумулятора. Причем как положительный, так и отрицательный. Это избавит от возникновения нежелательных помех, которыми диапазон 27 МГц и так забит, особенно в условиях города. Питающий кабель, входящий в комплект, уже содержит фильтр помех и предохранители. Если возникла необходимость удлинить провода, наиболее предпочтительно использовать пайку и изоляцию термоусадочной трубкой. Не лишним будет спрятать их в пластиковую гофру.

Прокладка кабеля питания производится аккуратно, без скручиваний и деформаций с использованием нейлоновых стяжек для фиксации.

Обратите внимание: Не стоит питать радиостанцию от штатного прикуривателя, а особенно от плафонов освещения, т.к. их проводка может не выдержать ток, потребляемый передатчиком. К этому нельзя относиться легкомысленно, так как случаев возгорания автомобилей немало

К этому нельзя относиться легкомысленно, так как случаев возгорания автомобилей немало.

Неплохо также установить в салоне дополнительный выключатель питания. Это несложно реализовать с помощью реле и кнопки, либо приобрести готовый выключатель. Последний должен быть рассчитан на ток не менее 20 А. Поместить такой выключатель можно где угодно, но помните – он обязательно должен быть закреплен, а не болтаться на проводах.

Настроить прием на волну дальнобойщиков

Только правильно подобранная антенная система обеспечит максимальную передачу мощности от 50-омной линии передачи к излучающему элементу. Uniden имеет все функции, с которыми нужно ознакомиться перед тем, как настроить рацию на волну дальнобойщиков и выбрать подходящую антенну для реальных условий. Антенна обычного типа может использоваться для установки на автомобиле.

Порядок настройки:

Подключение шнуров питания к клемме дополнительного устройства зажигания.
Установить трансивер в любом 12-вольтовом двигателе с отрицательной землей. С отрицательной системой заземления отрицательный (-) аккумуляторный терминал обычно подключается к блоку двигателя автомобиля.
Подключить красный шнур питания постоянного тока от трансивера к положительной (+) клемме аккумулятора или к другой удобной точке.
Подключить черный шнур питания к шасси автомобиля или к отрицательной клемме аккумулятора (-).

Проверка радио:

Нажать MENU/OK, чтобы активировать меню.
Повернуть селектор каналов, пока не отобразится DIAG.
Нажатье MENU/OK, чтобы перейти на уровень DIAG. С уровня DIAG можно проверить уровни мощности батареи, на соответствие антенн и уровни мощности радиочастоты, чтобы дополнительно настроить частоты рации.

Uniden ориентирован на опытного водителя, учитывая руководство пользователя, которое подробно объяснит все функции радио CB. Еще одна изумительная вещь — это включение в комплект адаптера кабеля, который помогает подключать микрофоны других брендов. Единственная небольшая жалоба на эту рацию — относительно большой размер.

Правильная настройка рации дает возможность оптимально поддерживать контакт на заданном расстоянии, независимо от погодных условий, мобильного покрытия или рельефа местности. Подобная система функционирует благодаря радиоволнам на разных диапазонах. Существенную роль в эксплуатации прибора играет его грамотная настройка. Для этого необходимо изучить прилагающуюся инструкцию и учитывать особенности приспособления (некоторые из них имеют узкую специализацию: железнодорожные, охотничьи, автомобильные варианты).

Настройка рации любого типа предполагает корректировку подачи и приема сигналов на определенной частоте. В противном случае любительская или профессиональная модификация будет работать на неполную мощность либо с помехами. Самые современные модификации настраиваются автоматически, не требуют специальной регулировки. Однако они стоят дороже. Прочие модели подразделяются на портативные или стационарные аппараты. Устройство и корректировка обоих вариантов приблизительно идентична, хотя, имеются свои особенности.

Выбор рации для грузового автомобиля

Перед тем как установить рацию в машину, нужно выбрать модель переговорного устройства для автомобиля. На этом этапе особых сложностей не возникает:

Ассортимент таких изделий обширен, потому выбрать рацию можно без труда;
Сегодня существует де-факто стандарт таких устройств, и более 90% раций на рынке соответствуют требованиям по совместимости и мощности.

Какие же радиостанции используются для оборудования частных средств?

Практически все автомобилисты для переговоров в эфире используют радиосвязь стандарта Си-Би (CB или Citizen Band — гражданский диапазон);
Переговоры с другими машинами и стационарными объектами ведутся на частоте в 27 МГц (каналы C15EA для модуляции АМ и C15E -для модуляции FM). Режим амплитудной модуляции (АМ) пока рассматривается как основной. Но сегодня все больше водителей переходят на FM-модуляцию — в первую очередь из-за лучшего качества звука и более эффективной связи в условиях города (9FM в Самаре);
Мощность радиостанции напрямую определяет максимальную дальность связи и ее качество. При этом нужно иметь в виду: рации мощностью до 10Вт не требуют регистрации в госорганах. Это упрощает процесс оборудования рацией грузовика;
Полезная функция автомобильной рации – система подавления шумов. Ее использование позволяет значительно улучшить качество звука даже при не самом лучшем приеме.

Выбирая рацию на КАМАЗ или другой грузовик, стоит обратить внимание и на расположение органов управления. Они могут размещаться:

На корпусе рации;
На выносной панели;
На тангенте.

Здесь нужно заранее продумать, как будет удобнее пользоваться рацией — нажимая кнопки на корпусе устройства, или же управляя приемником с помощью тангенты, которую вы будете держать в руке.

Размещение антенны

Первое, что заслуживает внимания при установке рации, это антенна.

Все инструкции от производителей и сами автомобилисты говорят о том, что изначально следует определить оптимальное положение для антенны.

Рубрика:Инструкции

Это необходимо для того, чтобы в любой местности и в любом городе, будь то Екатеринбург, Тюмень, Спб, Краснодар, да и в Москве тоже, была стабильная и качественная радиосвязь. Если вы используете врезную модель, потребуется обеспечить прочный контакт антенны с металлической частью корпуса вашего автомобиля. То есть с кузовом. Это позволит получить максимально правильную диафрагму излучения, добиться корректной работы.

Место, где будет прилегать кронштейн, обязательно обработайте дополнительно с помощью любого подходящего консерванта. Тот же Мовиль в таких ситуациях проявляет себя великолепно.

Старайтесь по мере возможностей располагать штырь от антенны так, чтобы он находился максимально близко к центральной части автомобиля.

Особенно это правило распространяется и считается важным применительно к рациям с магнитным держателем.

Многие по привычке или с позиции внешних особенностей машины с антенной предпочитают устанавливать ее не на крышу, а на крышку багажника или на капот. Но если выбрать такой вариант, работа устройства будет неполноценной, а лепестки диафрагмы излучения начнут искажаться. То есть усилитель будет неправильно распределять свое воздействие, и антенна сможет работать максимально качественно только в определенном направлении.

Как видите, наобум устанавливать антенну неправильно.

Выбирайте центральную часть машины. В основном это область крыши. Но тут еще многое зависит от конкретного автомобиля.

Установка кабеля

Определив место для размещения антенны, следующим на очереди будет кабель от приобретенной радиостанции.

Сейчас цена на подобные девайсы очень разнообразная. Если хотите, как-нибудь отдельно поговорим про их виды и популярные модели.

Вряд ли вы захотите портить лакокрасочный слой на машине. Потому для таких целей при укладке кабеля рекомендуется воспользоваться самоклеящимися площадками. Они недорогие, но очень полезные. Кабель будет лежать на них, не касаясь при этом поверхности крыши или другого участка кузова. Только следите за тем, чтобы натяжение кабеля не оказалось слишком сильным.

Перемещаемся внутрь салон. Если мы говорим про легковой автомобиль, тогда самым целесообразным вариантом будет завести кабель через крышку багажного отсека.

Если у вас хэтчбек, универсал или лифтбек, тогда, соответственно, используется пятая дверь.

Не рекомендуется для прокладки кабеля использовать боковые двери. Особенно водительскую дверь.

Внутри авто кабель прокладывается под обшивочными материалами и панелями. Старайтесь избегать крепления к штатному жгуту с электропроводами.

Оптимально разместить кабель от радиостанции отдельно. Фиксацию лучше осуществлять с использованием стяжек на основе нейлона. В процессе прокладки следите за тем, чтобы на всей протяженности кабеля не появлялись сильные изгибы, перекручивания и участки с деформированным проводом. Это может в дальнейшем привести к нарушению сигнала и окончательной порче проводки. Частично придется разобрать салон, но зачастую это не так сложно, как может показаться.

В комплекте к радиостанциям обычно идет кабель длиной от 3 до 5 метров. Убедитесь, что штатного кабеля хватит для вашей машины.

Резать или увеличивать заданную производителем длину не рекомендуется.

Где лучше осуществить покупку?

Перед каждым автовладельцем стоит вопрос: где купить автомобильную антенну для радио, которая будет соответствовать необходимым параметрам. Современное общество может предоставить несколько вариантов:

Официальные производители данной продукции с мировым именем могут предоставить качественный товар, полностью отвечающий заявленным характеристикам.

Наиболее приемлемые цены в их торговых сетях и на официальном сайте, в таком случае человек получает товар высокого качества за минимальную цену.

Различные магазины, специализирующиеся на продаже данной продукции могут предоставить качественный товар и предметы сомнительного происхождения. У человека остается товарный чек, по которому в установленный законом срок он сможет заменить товар.

Огромное количество индивидуальных предпринимателей на рынке могут предоставить широкий спектр этой продукции. Убедиться в ее качестве будет намного сложнее, множество товара предлагается по заниженным ценам.

Вторичный рынок предлагает большой ассортимент антенн, гарантий их качества нет, происхождение этого товара так и останется тайной для покупателя.

Каждый сам решает, где ему лучше делать покупку. Все зависит от приоритетов человека, которые могут заключаться в качестве, гарантийном обслуживании или дешевизне товара.

Настройка антенны

Настройка антенны является очень важной процедурой, и обходить ее стороной не стоит. От этого будет зависеть эффективность работы и качество радиосвязи

Лучше всего, если это сделает специалист, но при наличии минимального оборудования некоторые типы антенн можно настроить своими силами.

Настройка антенны заключается в приведении ее в резонанс с частотой работы. Частота, на которой работают водители, 27.135 МГц (канал №15).

Для настройки потребуются:

КСВ-метр – прибор для измерения коэффициента стоячей волны. Проще говоря, этот параметр указывает на качество согласования антенны и радиостанции.
отрезок кабеля с разъемами «UHF-male» с обоих концов (изготавливается самостоятельно) длиной не более 0.5 м. Далее будем называть его «переходник».

Измерение проводим по следующему алгоритму:

подключаем разъем антенны в гнездо «ANT» КСВ-метра;
подключаем переходник к антенному гнезду радиостанции, а вторым концом – к гнезду «TX» КСВ-метра;
включаем радиостанцию и выставляем частоту 27.135 (или канал №15);
нажимаем кнопку «PTT» на тангенте и смотрим показания стрелки КСВ-метра

ВАЖНО: НИКОГДА НЕ ВКЛЮЧАЙТЕ РАДИОСТАНЦИЮ НА ПЕРЕДАЧУ С ОТКЛЮЧЕННОЙ АНТЕННОЙ!

Нормальное значение лежит в пределах 1-2, чем ближе оно к единице, тем лучше. Если значение в норме, отсоединяем КСВ-метр, подключаем антенну к рации и пользуемся на здоровье.

Если значение выше 2, действия следующие:

записываем полученное значение КСВ;
выставляем частоту 27.405 (или канал №40)
нажимаем «PTT» и смотрим показания прибора.

Если КСВ стал меньше, это говорит о том, что ваша антенна имеет резонанс на более высоких частотах и штырь надо сделать немного длиннее. Для этого ослабляем крепление штыря к основанию (обычно 2 винтика под шестигранник) и немного выдвигаем штырь. Нужно помнить, что в этом случае возможность регулировки невелика.

Если же КСВ стал больше, то это значит, что резонанс антенны лежит ниже частоты 27.135. В этом случает нужно укоротить штырь примерно на 1 см и замерить КСВ еще раз. Если он стал меньше того значения, которое было получено при первом измерении, то вы на верном пути. Так постепенным уменьшением длины штыря можно добиться отличных показаний.

Перед началом эксплуатации радиостанции внимательно изучите прилагаемую инструкцию.
