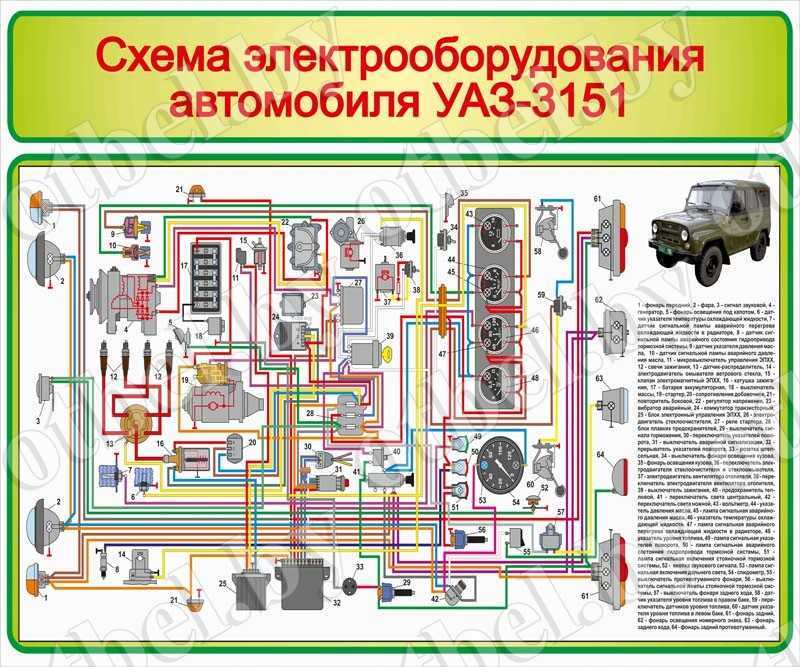

Схема электропроводки уаз 31514: особенности электросхемы

Период с 1965 по 1984 года

hi-electric.com Датчик Холла как подключить, проверить или заменить, где находится, принцип работы, признаки неисправности, линейный или аналоговый, двухконтурное зажигание. Электронное зажигание с датчиком холла В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует видео прошлых лет, и которым предстояло доказать свою пригодность.

Схема подключения фар на УАЗ 452 первых выпусков

Управление освещением

В частности, органы управления и ряд основных агрегатов перекочевали с предшественника – ГАЗ-69. Благодаря этому цена автомобиля осталась прежней.

На моделях первых лет выпуска устанавливался ножной переключатель света, имевший несколько режимов работы:

1. Первое положение активировало схему переключения ближнего света фар и габаритных огней;
2. Во второй позиции активировалась схема ближнего и дальнего света фар.

Ножной переключатель света фар и габаритных огней

Модернизированный переключатель света имеет другой алгоритм работы:

1. Первая позиция подает питание только на габаритные огни;
2. Вторая позиция – габаритные огни и ближний (дальний) свет фар.

Наиболее правильный вариант – замена старого переключателя современным, в котором используются только 3 контактных группы.

Также на старых версиях «452» не было аварийной сигнализации, поэтому в электрической схеме:

1. Устанавливался реле-прерыватель РС-57 (монтировался в разрыв проводки от «+» клеммы АКБ к переключателю указателей поворотов);
2. Средний контакт реле замыкал контрольную лампочку на панели приборов.

Система зажигания

Зажигание УАЗ 452 образца 1968 года

Также на «452» устанавливалось контактное зажигание:

1. Провод «+» от АКБ подавал питание на катушку зажигания;
2. С катушки высоковольтный провод передавал импульс на прерыватель (трамблер) и дальше на свечи.

Период с 1985 по 2013 года

На более поздних модификациях с появлением впрыска, в зажигание внесли некоторые изменения:

1. В цепи «АКБ-катушка зажигания» устанавливалось добавочное сопротивление;
2. На клемму подключения провода катушки проложили отдельный провод от стартера (мимо добавочного сопротивления)
3. На поздних моделях в схему устанавливалось дополнительное реле стартера.

Контрольные приборы УАЗ 452

Выводы: вместе с автомобилем изменялась и электрическая схема. Этот фактор следует учитывать при проведении планово-ремонтных работ, чтобы исключить нештатные ситуации.

Обслуживание и ремонт 417 двигатель УАЗ

Для того, что бы силовая установка отработала положенный срок, выполняются работы по настройке и доводке агрегата. Замена расходных материалов и манипуляции с мотором выполняют в следующие сроки:

• Замена смазывающих жидкостей и фильтрующих элементов мотора: 7500-10000км пробега;
• Регулировка клапанов на УАЗ 417 двигатель: 15000км пробега;
• Замена воздушного фильтрующего элемента мотора: раз в два года;
• Коллектор выпуска мотора: раз в два года;
• Замена топливного фильтрующего элемента мотора: 30000км пробега;
• Свечи и аккумулятор мотора: 60000км;
• Вентиляция поддона мотора: раз в три года;
• Замена жидкости охлаждения мотора: 40000км пробега.

Схема электропроводки УАЗ-452, замена проводки своими руками: инструкция, фото и

Схема электропроводки УАЗ 452: особенности управления освещением и системой зажигания

Знаменитая «буханка» – многоцелевой УАЗ 452 появился в линейке Ульяновского автозавода еще в 1965 году и остается на конвейере до сих пор. Конечно, за годы выпуска производитель всячески модернизировал авто – изменилась подвеска, двигатель, схема электропроводки УАЗ 452, но в целом, вся конструкция осталась прежней.

Электропроводка УАЗ 452: надежная однопроводная схема

Отличия электрических систем

Модернизации сказались на условиях обслуживания авто разных лет выпуска.

Особенных трудностей при проведении регламентных работ своими руками автомобиль не вызывает, однако электрические системы имеют отличия, причиной которых послужили:

1. Модификации силовых агрегатов;
2. Изменения панели приборов;
3. Установки освещения и габаритных огней нового поколения.

Оригинальное фото прилагаемой к авто документации образца 1974 года

Период с 1965 по 1984 года

В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует прошлых лет, и которым предстояло доказать свою пригодность.

Схема подключения фар на УАЗ 452 первых выпусков

Управление освещением

В частности, органы управления и ряд основных агрегатов перекочевали с предшественника – ГАЗ-69. Благодаря этому цена автомобиля осталась прежней.

На моделях первых лет выпуска устанавливался ножной переключатель света, имевший несколько режимов работы:

1. Первое положение активировало схему переключения ближнего света фар и габаритных огней;
2. Во второй позиции активировалась схема ближнего и дальнего света фар.

Справочно: Включение фар (ближнего или дальнего света) приводило к отключению габаритных огней спереди.

Ножной переключатель света фар и габаритных огней

Модернизированный переключатель света имеет другой алгоритм работы:

1. Первая позиция подает питание только на габаритные огни;
2. Вторая позиция – габаритные огни и ближний (дальний) свет фар.

Предостережение: Этот алгоритм с неотключаемыми габаритами – обязательное требование для прохождения ТО

Заводская инструкция дает рекомендации по переделке старой схемы, при которой важно не перепутать контакты ножного переключателя

Наиболее правильный вариант – замена старого переключателя современным, в котором используются только 3 контактных группы.

Также на старых версиях «452» не было аварийной сигнализации, поэтому в электрической схеме:

1. Устанавливался реле-прерыватель РС-57 (монтировался в разрыв проводки от «+» клеммы АКБ к переключателю указателей поворотов);
2. Средний контакт реле замыкал контрольную лампочку на панели приборов.

Система зажигания

Зажигание УАЗ 452 образца 1968 года

Также на «452» устанавливалось контактное зажигание:

1. Провод «+» от АКБ подавал питание на катушку зажигания;
2. С катушки высоковольтный провод передавал импульс на прерыватель (трамблер) и дальше на свечи.

Период с 1985 по 2013 года

На более поздних модификациях с появлением впрыска, в зажигание внесли некоторые изменения:

1. В цепи «АКБ-катушка зажигания» устанавливалось добавочное сопротивление;
2. На клемму подключения провода катушки проложили отдельный провод от стартера (мимо добавочного сопротивления)
3. На поздних моделях в схему устанавливалось дополнительное реле стартера.

Контрольные приборы УАЗ 452

Справочно: У автомобилей УАЗ отличаются и контрольные приборы. На часть машин вместо вольтметра устанавливался амперметр. Проводка УАЗ 452 позволяла подключить вольтметр в разрыв провода между АКБ и системой зажигания.

Выводы: вместе с автомобилем изменялась и электрическая схема. Этот фактор следует учитывать при проведении планово-ремонтных работ, чтобы исключить нештатные ситуации.

Как самостоятельно установить зажигание

Инструкция по установке контактного зажигания:

Выкрутить свечу из первого цилиндра (от шкива).
Определить момент начала сжатия. Для этого пальцем зажимается отверстие свечного колодца, а помощник проворачивает вал рукояткой. Момент начала выхода воздуха и является отправной точкой цикла сжатия.
Повернуть коленчатый вал до момента совпадения отверстия на шкиве со специальным штифтом, установленным на крышке гитары газораспределительного механизма.
Проверить положение ротора, контакт которого должен располагаться напротив внутреннего токопроводящего элемента крышки, подающего импульс напряжения на первый цилиндр.
Ослабить затяжку винта и повернуть пластинку октан-корректора до совпадения указателя со средней частью шкалы.
Затем взяться за корпус распределителя и аккуратно повернуть против часовой стрелки до момента смыкания контактной группы.
Отключить проводку от подкапотной лампы.
Отдельным жгутом соединить клемму лампы с разъемом катушки зажигания. К этому же элементу крепится провод, идущий на распределитель зажигания.
Повернуть ключ в замке зажигания. Затем плавно вращать корпус распределителя до момента включения лампы

На данном этапе важно зафиксировать самый начальный момент вспышки, от этого зависит точность регулировки.
Удержать корпус распределителя в найденном положении. Затем затянуть фиксирующий винт и установить на штатное место крышку.
Проверить корректность установки высоковольтных проводов.

Как отрегулировать зажигание

Первой стадией регулировки контактного зажигания является выставление зазоров:

1. Снять пружинные фиксаторы и демонтировать крышку с распределителя.
2. Удалить ротор бегунка.
3. Проворачивая коленчатый вал при помощи пусковой рукоятки или гаечного ключа, выставить положение кулачка, обеспечивающее максимальный зазор в контактной группе.
4. Выполнить замер значения промежутка при помощи щупа. Нормальным считается значение в диапазоне 0,35-0,45 мм.
5. При увеличенном или уменьшенном промежутке следует ослабить затяжку крепежного винта неподвижного контакта. Затем провернуть регулировочный эксцентриковый узел (имеет отдельную лыску под отвертку).
6. После выставления зазора требуется затянуть стопорный винт и повторно провести измерение.
7. Установить на место снятые детали. В случае необходимости дальнейшей регулировки требуется смонтировать только ротор бегунка.

Для контроля параметров зажигания следует прогреть двигатель до рабочей температуры и проверить разгон машины на скорости 30-35 км/час. Автомобиль должен двигаться на прямой передаче. При корректной регулировке возникнет кратковременная детонация с небольшой интенсивностью. Если она будет заметной, то следует повернуть октан-корректор на одно деление против часовой стрелки (изменить момент опережения зажигания).

Последовательность шагов и особенности регулировки бесконтактного зажигания:

1. Выставить в первом цилиндре поршень в положение окончания такта сжатия. Для этого требуется совместить метки на шкиве и крышке шестерен.
2. Демонтировать с распределителя крышку.
3. Проверить положение контакта бегунка. Токопроводящая пластина должна располагаться строго напротив элемента с пометкой «1» на крышке.
4. Открутить крепежный болт и повернуть пластину октан-корректора до среднего положения (по шкале и указателю), а затем затянуть крепление.
5. Отвернуть крепление пластины корректора к корпусу распределителя.
6. Удерживая одной рукой бегунок, повернуть корпус по часовой стрелке. Целью операции является совпадение красной метки на поверхности ротора с острием указателя. После этого закрепить узел в новом положении.
7. Установить на место снятые детали и проверить корректность установки проводов и целостность изоляции.

Проверка производится по аналогичной методике, только разгон начинается с 40 км/час и ведется до 60 км/час. После этого детонация должна пропасть. В случае необходимости производится доворот распределителя на 0,5-1 деление шкалы октан-корректора (против часовой стрелки). Если детонация при разгоне вообще отсутствует, то узел вращается по часовой стрелке.

 Загрузка …

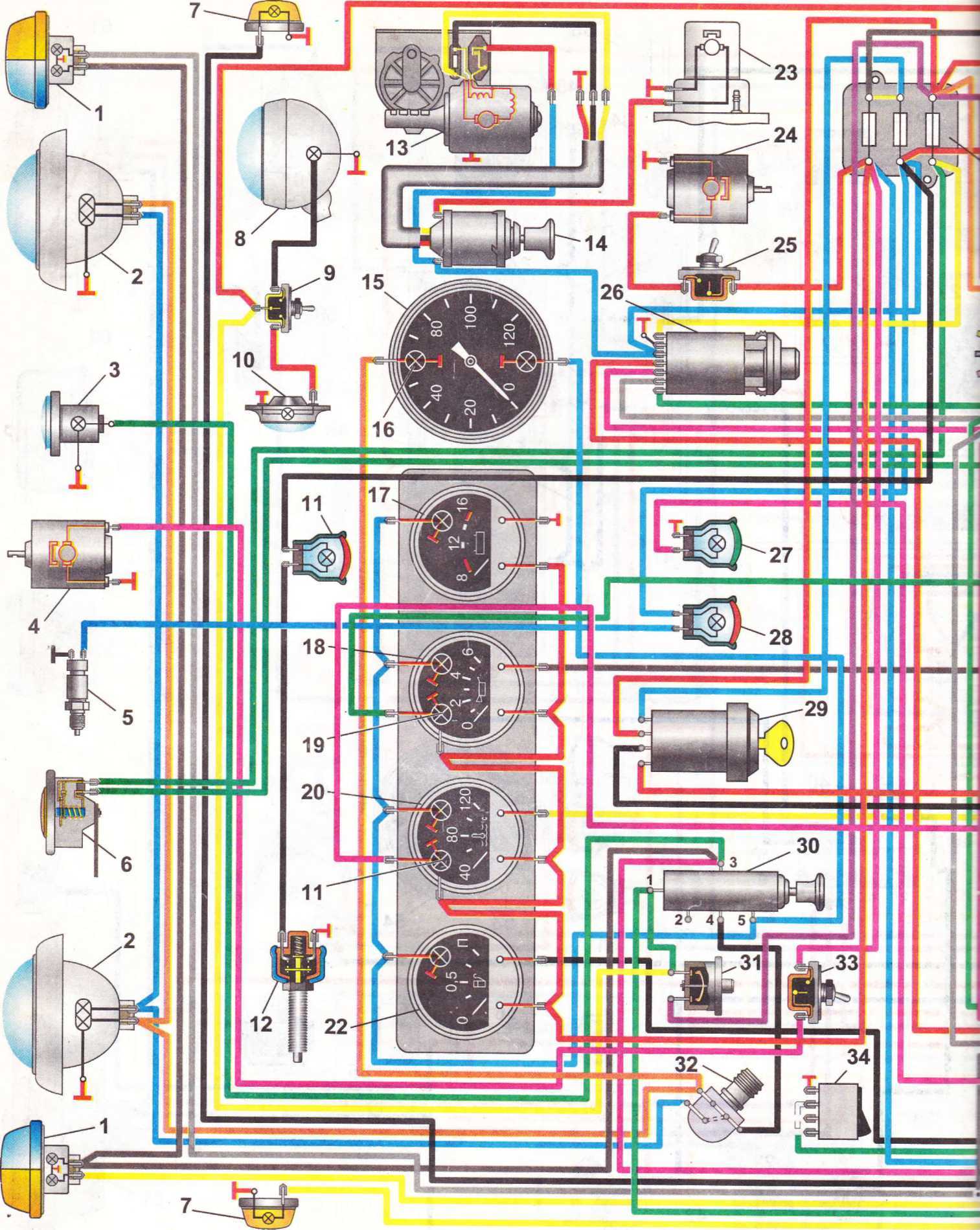

Схема электропроводки УАЗ 469: особенности подкапотного пространства

Основной командирский автомобиль вооруженных сил – так можно охарактеризовать внедорожник УАЗ 469. И действительно, придя на смену ГАЗ-69 в 1972 году, он на долгие годы закрепил за собой эту почетную обязанность, своей выносливостью и безотказностью доказывая правильность конструкции и основных узлов.

Историческая справка

Традиционно УАЗ 469 выпускался в двух вариантах:

1. Грузопассажирская версия – 7 мест и 100 кг багажа;
2. Командирская версия – 2 места для пассажиров и 600 кг багажа.

Отраслевая нормаль 1945 года

Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:

1. Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
2. 469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.

Отраслевая нормаль 1966 года

Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.

Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:

1. автомобилю был присвоен четырехзначный номер – 3151;
2. согласно новой системы, автомобиль может называться в документации как УАЗ 3151.

Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение – УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.

Подкапотное пространство

Основным силовым агрегатом УАЗ 469 долгие годы являлся рядный 4-х цилиндровый УМЗ-451МИ карбюраторного типа. Объем двигателя составлял 2445 куб. см, мощность – 75 л.с.

С данным двигателем производства Уфимского моторного завода УАЗ 469 продержался на заводском конвейере вплоть до 1985 года.

Отличался простой однопроводной 12-ти вольтовой схемой зажигания, которая состояла из (согласно нумерации):

1. аккумуляторной батареи (АКБ);
2. механического выключателя «массы»;
3. электронного регулятора напряжения заряда АКБ;
4. генератора переменного тока;
5. амперметра на панели приборов;
6. замка зажигания (выключателя);
7. контактной группы прерывателя зажигания;
8. непосредственно распределителя зажигания (трамблера);
9. встроенного в распределитель конденсатора;
10. эбонитовой крышки трамблера с выводами для высоковольтных проводов;
11. бегунка распределителя зажигания;
12. свечей зажигания;
13. провода высокого напряжения от катушки зажигания;
14. дополнительного сопротивления катушки;
15. реле стартера;
16. непосредственно высоковольтной катушки зажигания;
17. электрического стартера.

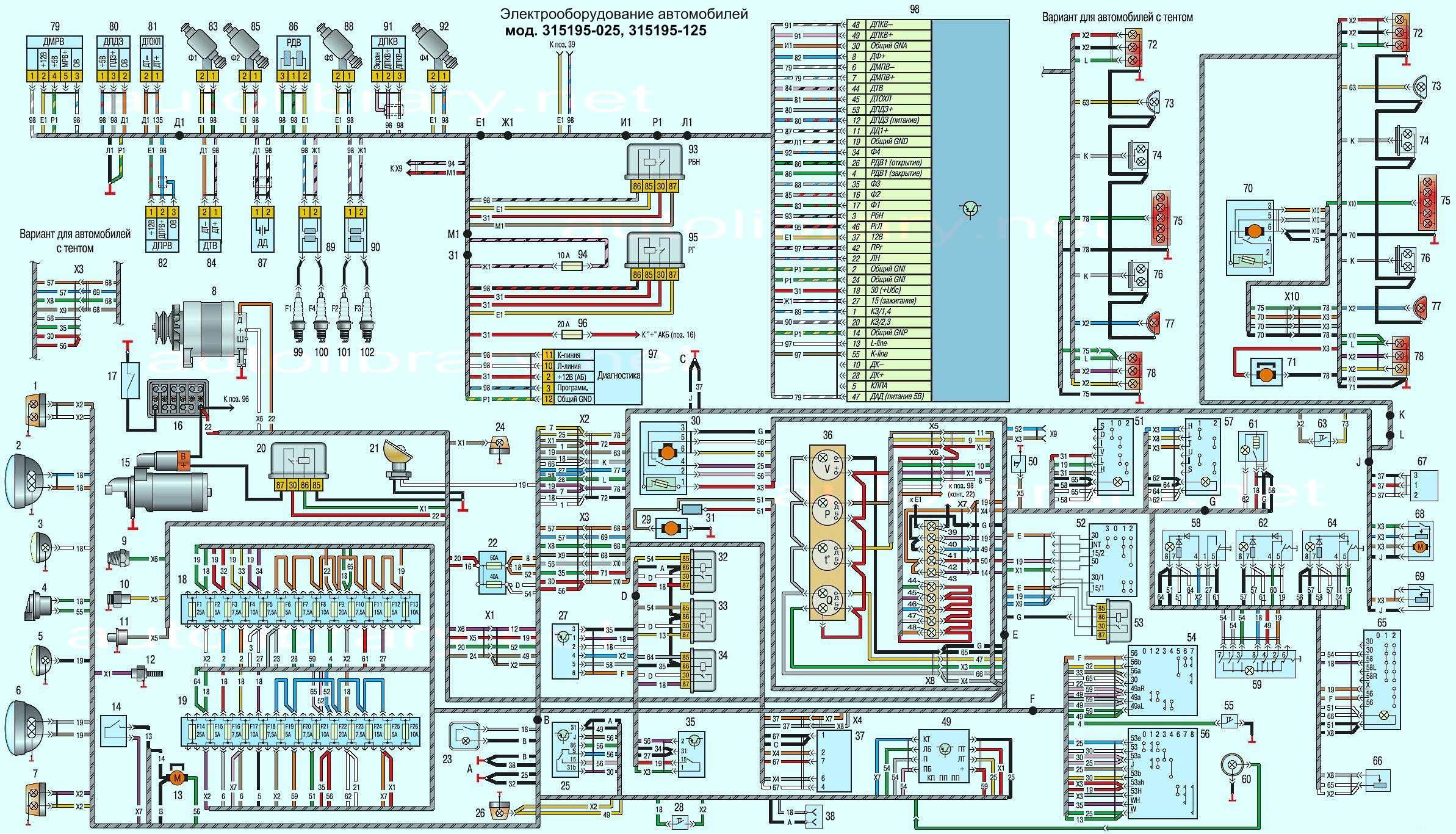

Новые модификации легендарного внедорожника получили более современные моторы и измененную электрическую схему .

В частности, схема проводки УАЗ Патриот включает в себя:

1. электронную систему впрыска топлива;
2. бесконтактную систему зажигания;
3. систему климат-контроля внутри салона автомобиля;
4. систему аварийной сигнализации и т.п.

Автомобиль УАЗ 469 зарекомендовал себя достаточно надежным внедорожным транспортным средством многоцелевого использования. Гражданское население активно задействует его в своих целях еще и благодаря тому, что его можно обслуживать своими руками, используя заводскую документацию и советы мастеров.

Ремонт проводки и электрооборудования своими руками

Основные неисправности электрооборудования на УАЗ 469 и методы ремонта:

1. При отсутствии заряда аккумуляторной батареи следует проверить натяжение ремня привода генератора и состояние щеток. Проблема может возникать из-за износа контактных колец или задевания ротора за статор (износ подшипников). Точную причину поломки можно определить только после снятия генератора и дефектовки компонентов.
2. Перезаряд батареи указывает на поломку регулятора напряжения, который необходимо заменить.
3. Шум при работе генератора является признаком износа подшипников или их посадочных мест на крышках. Изношенные и поврежденные детали требуют замены.
4. Отсутствие искрообразования в бесконтактной системе зажигания указывает на пробои катушки или крышки, а также некорректную регулировку угла опережения. Возможна поломка коммутаторного устройства. Для ремонта требуется заменить поломанные узлы и произвести настройку момента подачи искры.
5. Перегоревшие изделия требуется заменять на детали с аналогичными параметрами. Периодически производить регулировку пучков света фар головного освещения (а также противотуманных, если они установлены).
6. Дребезжащий звук при работе клаксона возникает из-за плохого контакта или появления трещин на мембране. Для ремонта требуется проверить состояние проводки и точек соединения. Поврежденный звуковой сигнал заменяется новым.
7. При обнаружении замыкания в цепи необходимо выяснить причину возникновения неисправности. Для этого потребуется пройти по всем элементам, подключенным к данному проводу. Каждый потребитель отсоединяется от сети и отдельно проверяется на работоспособность. При обгорании изоляции на жгутах проводки их требуется заменить.
8. При проведении замены участка проводки требуется обеспечить надежное соединение старого и нового отрезка. Наиболее быстрой методикой является скручивание оголенных участков, но данный способ не обеспечивает надежного контакта и длительного срока эксплуатации. Более надежный стык можно создать путем монтажа специальной опрессовочной гильзы. После установки элемента требуется защитить оголенный участок изоляционной лентой. Третьим способом соединения является пайка проводки, обеспечивающей прочный стык, который по своим характеристикам несколько уступает опрессовке.

Устройство генератора УАЗ 469

Генератор на УАЗ 469 представляет собой установку для выработки электрической энергии. Агрегат запускается при повороте ключа на старт в выключателе зажигания автомобиля. В режиме запущенного двигателя генератор вращается постоянно до самой остановки двигателя внутреннего сгорания.

Вокруг генераторного шкива имеются гнутые пластины, изготовленные в форме русской буквы «Г». Набор таких пластин составляет 12 штук. Это лопасти генератора, которые при вращении шкива нагнетают холодный воздух на корпус агрегата. Таким образом, осуществляется его охлаждение, поскольку при интенсивном вращении корпус сильно разогревается.

На автомобилях УАЗ 469 используется генератор Г250П2 переменного тока со встроенным выпрямительным блоком ВБГ-1 или ПБВ-4-45, работающий совместно с регулятором напряжения, 665.3701-01 или 161.3771, переменного тока со встроенными интегральными регуляторами напряжения.

• 1. Генератор
• 2. Регулятор напряжения
• 4. Разъем 4-х контактный
• 4а. Разъем (вид со стороны проводов)

Генератор Г250П2 представляет собой трехфазную синхронную электрическую машину переменного тока с электромагнитным возбуждением и встроенным кремниевым выпрямителем БПВ4-45. Генератор Г250П2 имеет не один, а два вывода «Ш». Подключение генератора УАЗ 469 осуществляется по схеме.

Конструкция генератора содержит следующие основные элементы: неподвижный статор, вращающийся ротор, крышку со стороны контактных колец, щеткодержатель, выпрямительный блок, крышку со стороны привода и шкив вентилятора.

Как подключить мотор стеклоочистителя уаз буханка

Схема дворников уаз буханка Стеклоочиститель УАЗ буханка Стеклоочиститель — важная деталь любого автомобиля, обеспечивающая чистоту лобового стекла в любую погоду. Чтобы отремонтировать его при возникновении неполадок, нужно знать многое. Рабочий стеклоочиститель буханки состоит из переключателя положения щеток, самих щеток, мотора, реле, переключателя режима и бачка омывателя лобового стекла. Щётки стеклоочистителя, устанавливаемые на УАЗ производителем, небольшие — всего миллиметров, из-за чего очищается недостаточная для получения хорошего обзора область.

электрическая схема стеклоочистителя на уаз патриот. он же УАЗ Патриот гв и младше схема подключения дворников на уаз.

Выводы

Автомобиль УАЗ 469 зарекомендовал себя достаточно надежным внедорожным транспортным средством многоцелевого использования. Гражданское население активно задействует его в своих целях еще и благодаря тому, что его можно обслуживать своими руками, используя заводскую документацию и советы мастеров.

У меня машина 1989 года, изначально была с бесконтактной системой зажигания. В дальнейшем было переделано на контактную, о чём в принципе не жалею. А плюсы и минусы у каждой есть свои речь не о них. Пользоваться приходилось схемой проводки УАЗ 3303 старого образца, естественно, ещё с карбюратором.

Завод сразу предупреждает о возможности внесения изменений в электросхему. Поскольку машине почти 30 лет на ходу, такие изменения есть. Приведу несколько схем с контактной и бесконтактной системой обеспечения зажигания для разных уазиков. Но так как в те времена особых различий не было я считаю их аналогичными с некоторыми отличиями.
