Электросхема лада приора: полные распиновки и расшифровки

Тюнинг и замена центральной консоли на Лада Приора и Калина

Современные версии автомобилей поставляются на рынок с рестайлинговой версией приборки. Здесь относительно старого поколения появилась навигация и жидкокристаллический дисплей. Установка обновленного щитка требует таких действий.

Подбор необходимой версии

Существует всего две разновидности обновленных конструкций с CAN шиной и без нее. Нюансом считается то, что версии полностью идентичны по внешнему виду. Для того чтобы узнать какая разновидность подойдет, требуется проверить дату выпуска автомобиля. Машины, произведенные до 06, 2012 не оборудованы подобной технологией.
Артикулы новых приборок с навигацией такие:

2170-3801010-50 без CAN;
2170-3801010-60 с CAN.

Также в комплекте необходимо докупить навигационную антенну и подрулевой переключатель соответствующей конструкции.

Нюансы монтажа

Для версий Лада Калина все приборки не оборудованы CAN модулем. Также и старое поколение Приоры. Здесь монтаж выполняется без переделок и нюансов – достаточно выщелкнуть старую панель, снять клеммы, смонтировать новый комплект на стоковые крепежи. Далее требуется установить на крыше навигационную антенну и подключить ее в соответствующий разъем.
Второй случай – старая панель с CAN блоком, но без навигации заменяется на аналог. Здесь необходимо переставить контактные разъемы штатной проводки с позиции 10-11 на гнезда №28-29. В случае некорректной работы приборов, замененные провода меняются между собой местами.
После выполнения ремонта счетчики должны обнулиться.

Блоки реле и предохранителей Приора

Расположение реле и предохранителей в монтажном блоке DELRHI 15493150

Расположение реле и предохранителей в монтажном блоке 1118-3722010-00

Реле Лада Приора – назначение

К1 Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением) К2 Реле включения обогрева заднего стекла К3 Реле включения стартера К4 Реле дополнительное К5 К6 Реле включения высокой скорости (автоматический режим) очистителя ветрового стекла К7 Реле включения дальнего света фар К8 Реле включения звукового сигнала К9 Реле включения звукового сигнала тревожной сигнализации К10 реле включения противотуманных фар К11 реле включения электрообогрева передних сидений фар

Предохранители Лада Приора – назначение

F1 Резерв F2 (25 А) Монтажный блок, реле включения обогрева заднего стекла (контакты) Контроллер электропакета, контакт “10” колодки XP2 Элемент обогрева заднего стекла F3 (10 А) Правая фара, лампа дальнего света Комбинация приборов, сигнализатор включения дальнего света фар F4 (10 А) Левая фара, лампа дальнего света F5 (10 А) Монтажный блок, реле включения звукового сигнала Звуковой сигнал F6 (7,5 А) Левая фара, лампа ближнего света F7 (7,5 А) Правая фара, лампа ближнего света F8 (10 А) Монтажный блок, реле включения тревожного звукового сигнала Звуковой сигнал тревожной сигнализации F9 Резерв F10 (10 А) Комбинация приборов, контакт “20” Выключатель стоп-сигнала Лампы стоп-сигналов Блок освещения салона Плафон освещения салона Плафон освещения порога правой передней двери Дополнительный сигнал торможения F11 (20 А) Монтажный блок, реле включения высокой скорости очистителя ветрового стекла Переключатель очистителей и омывателей, контакт “53а” Переключатель очистителей и омывателей, контакт “53ah” Выключатель обогрева заднего стекла Монтажный блок, реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя ветрового стекла Электродвигатель очистителя заднего стекла (2171, 2172) Электродвигатель омывателя ветрового стекла Электродвигатель омывателя заднего стекла (2171, 2172) Блок управления надувных подушек безопасности, контакт “25” F12 (10 А) Комбинация приборов, контакт “21” Контроллер электропакета, контакт “9” колодки X2 Блок управления электромеханическим усилителем рулевого управления, контакт “1” колодки X2 Выключатель лампы света заднего хода Лампы света заднего хода Блок управления системы парковки, контакт «11» и «14» F13 (15 А) Прикуриватель F14 (5 А) Лампы габаритного света (левый борт) Комбинация приборов, сигнализатор главного включателя света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт “12” колодки X2 F15 (5 А) Лампы габаритного света (правый борт) Плафон освещения вещевого ящика F16 (10 А) Гидроагрегат, контакт “18” F17 (10 А) Противотуманная фара левая F18 (10 А) Противотуманная фара правая F19 (15 А) Выключатель обогрева сидений, контакт “1” Обогреватели передних сидений F20 (10 А) Выключатель рециркуляции (сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты “3”, “11” Контроллер системы автоматического управления климатической установкой, контакт “1” Датчик системы автоматической очистки стекол (датчик дождя), контакт “1” F21 (5 A) Переключатель световой сигнализации, контакт “30” Колода диагностики, контакт “16” Часы Контроллер системы автоматического управления климатической установкой, контакт “14” F22 (20 A) Электродвигатель очистителя ветрового стекла (автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты) F23 (7,5 А) Блок управления стеклоочистителем и внешним освещением, контакт “20” F24-F30 Резерв F31 (30 A) Контроллер электропакета, клемма “2” колодки X1 Контроллер электропакета, клемма “3” колодки X1 Модуль двери водителя, контакт “6” Плафон освещения порога левой передней двери Резерв F32

Перечень элементов схемы электрических соединений жгута проводов заднего Lada Priora

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2 – колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери); 3 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей (правой передней двери); 4 – боковой указатель поворотов левый; 5 – контроллер электропакета; 6 – боковой указатель поворотов правый; 7 – блок освещения салона; 8 – выключатель контрольной лампы ручного тормоза; 9 – фонарь левый; 10 – фонарь правый; 11 – датчик температуры воздуха салона; 12 – выключатель плафона освещения салона в стойке двери водителя; 13 – выключатель плафона освещения салона в стойке правой передней двери; 14 – выключатель плафона освещения салона в стойке правой задней двери; 15 – выключатель плафона освещения салона в стойке левой задней двери; 16 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 2 (левой передней двери); 17 – колодка жгута проводов заднего к колодке жгута проводов дополни- тельного (правой задней двери); 18 – колодки жгута проводов заднего к громкоговорителю заднему правому; 19 – колодки жгута проводов заднего к громкоговорителю заднему левому; 20 – прикуриватель; 21 – модуль электробензонасоса; 22, 23 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов 2,3; 24 – фонарь освещения багажника; 25 – дополнительный сигнал торможения; 26 – выключатель привода замка багажника; 27 – плафон освещения салона; 28 – колодка жгута проводов заднего к колодке жгута проводов переднему; 29 – датчик скорости левый задний; 30 – датчик скорости правый задний; 31 – датчик системы автоматической очистки стекол (датчик дождя); 32 – регулятор чувствительности датчика дождя; 33 – колодка жгута проводов заднего к колодке жгута проводов панели приборов 4; 34 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки; 35 – блок сигнализации системы безопасной парковки; 36 – преднатяжитель ремня безопасности водителя; 37 – преднатяжитель ремня безопасности пассажира; 38 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 3 (правой передней двери); 39 – блок управления надувных подушек безопасности; 40 – блок управления системы парковки; 41 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (двери задка); 42 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (двери задка); 43 – обогреватель левого сидения; 44 – выключатель электрообогревателей сидений; 45 – обогреватель правого сидения. 46 – колодка жгута проводов заднего к выключателю системы парковки.

Предохранители Lada Priora 21723

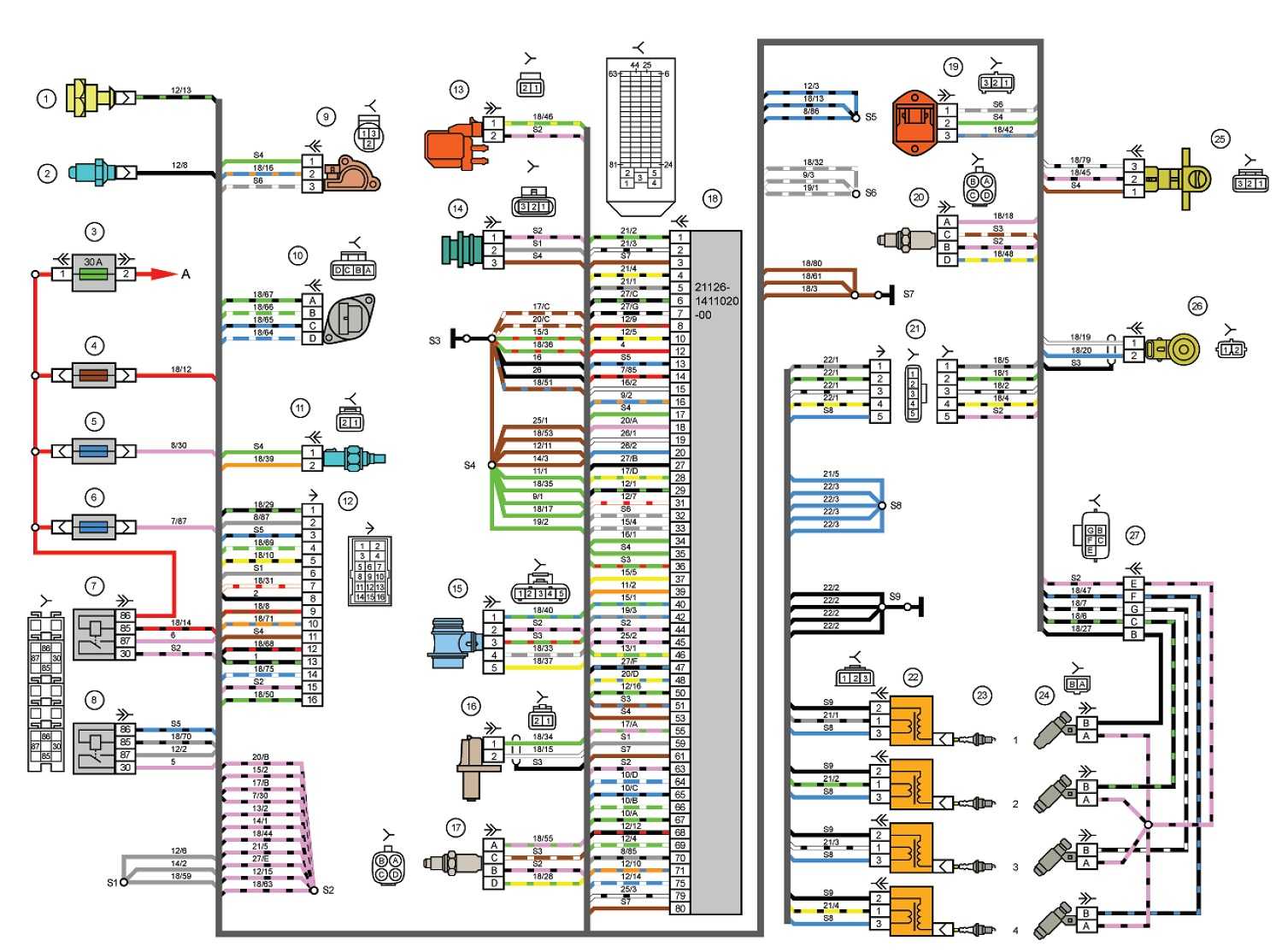

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Эта часть организована для подачи питания на основные приборы и систему управления двигателем машины Лада Приора. Отсюда поступает напряжение на основные узлы, агрегаты силовой установки транспортного средства, а также датчики контроля и ЭБУ.Стандартная система подключения электрической цепи(распиновка) выглядит таким образом:

1 – питание ЭБУ;
2 – основная колодка электронной системы к приборной доске;
3 – распределительный щиток;
4 – спидометр;
5 – сенсор неровностей дорожного покрытия;
6 – индикация давления в картере двигателя;
7 – ДПДЗ;
8 – ДТОЖ;
9 – индикация датчика температуры антифриза;
10 – ДМРВ;
11 – контроль ХХ;
12 – основное реле топливного насоса;
13 – предохранитель цепи ТН;
14 – реле БЗ;
15 – предохранитель вышеуказанной цепи;
16 – плавкая вставка ЭБУ;
17 – ДПКВ;
18 – питание ДМРВ;
19 – фазораспределение;
20 – сенсор детонации смеси;
21 – ЭМК продувки адсорбера;
22 – диагностика ДМРВ;
23 – питание катушки зажигания;
24 – подача напряжения на свечи;
25 – питание топливных форсунок;
26 – клемма от катушек зажигания к ЭСУД;
27 – обратная связь с 26;
28 – разъем ЭСУД к системе впрыска;
29 – ответка на предыдущий выход;
А – фаза на АКБ;
В1/2 – масса зажигания;
С1 – масса от КЗ.

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

1 – ответка приборной панели;
2 – питание оборудования для двери за водителем;
3/28 – запитка оборудования панели переднего пассажира;
4 – обслуживание стеклоподъемников и замков дверей;
5-6 поворотники;
7 – подсветка внутри салона;
8 – размыкатель индикации ручника;
9-10 – кормовые габариты;
11 – температура внутри машины;
12-15 – размыкатели освещения внутреннего пространства машины;
16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
18/19 – напряжение на задний правый и левый громкоговорители соответственно;
20 – силовая жила прикуривателя;
21 – ЭБН;
22 – контактная группа размыкателя цепи освещения грузового отсека;
23 – подогрев заднего ветрового стекла;
24 – лампа освещения багажного отсека;
25 – дополнительный стоп;
26 – силовая магистраль на электрический запор крышки багажного отделения;
27 – питание на подсветку тылового номера;
А1-4 – масса;
ХР1/3 – контроллер питания электропакета.

Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:

1 – подача питания на осветители кормового ГОСномера;
2-3 – лампы освещения государственного номера;
4 – мотор блокировки крышки багажника.

Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:

1 – дополнительная клемма к кормовой части машины;
2 – магистраль на левый предохранитель;
3 – привод электроподъемника стекла;
4 – модуль управления подлокотника;
5 – привод блокировки двери;
6 – фишка управления зеркалом заднего вида.

Узел дублирует подачу напряжения от центральной консоли к клавишной панели пассажира, находящегося в правой части машины. Здесь выведено всего семь разъемов:

1 – продолжение основной магистрали на заднюю часть;
2 – клемма магистрали к правому переднему динамику;
3 – привод стеклоподъемника;
4 – кнопка электрического подъемника стекла;
5 – привод блокировки двери;
6 – управление положением зеркала заднего вида, а также подогрев стекла;
7 – продолжение магистрали на заднюю часть.

Читать далее: Подключение магнитолы Пионер по цветам проводов схема и видео инструкция

Жгуты задних дверей

Схема проводки задних дверей имеет всего две клеммы. При этом сторона машины не имеет принципиального значения:

1 – продолжение магистрали;
2 – привод блокировки замка.

Замена лампы

Выбор

В первую очередь рассмотрим, какие лампы ближнего света на Приоре установлены производителем. Итак, если внимательно осмотреть блок-фару этого автомобиля, то можно заметить, что она разделена на несколько отсеков. Это говорит о том, в фаре используются лампочки с одной нитью, т.е. отдельно для дальнего и отдельно для ближнего освещения.

Что касается цоколя, то он соответствует стандарту H7. На рынке имеется большой ассортимент таких ламп. Основное их различие заключается в принципе работы. Так, помимо галогенных лампочек, которые устанавливаются на Приору в заводской комплектации, также можно встретить ксеноновые (газоразрядные) и светодиодные.

Следует отметить, что от принципа работы зависят и основные параметры осветительных элементов, включая яркость и долговечность.

Галогенная лампочка стандарта H7

Ниже приведем сравнительную таблицу с основными характеристиками разных лампочек ближнего света:

Характеристики	Светодиодные	Галогенные	Ксеноновые
Максимальная яркость	До 2000 Лм	До 1550 Лм	До 3300 Лм
Долговечность	До 50000	До 1500 часов	До 3000 часов
Оптимальная мощность	18 Вт	45-60 Вт	35 Вт
Цветовая температура	До 3000К	4000-7000 К	4000-8000К

На первый взгляд выбор очевиден, и он не в пользу «галогенок».

Но, не стоит делать поспешных выводов, так как «ксенон» и «светодиоды» помимо достоинств обладают и некоторыми недостатками:

Цена ламп начинается от 30 – 40 у.е. Стоимость «галогенок» же в среднем составляет 10 у.е. за пару. Отечественные лампы стоят еще дешевле;
Световой поток ксеноновых и светодиодных лампочек, например, для противотуманных фар ВАЗ 2110, отличается плохой проникающей способностью, поэтому ездить при их свете в сырую погоду (в снег, дождь или туман) очень тяжело;

Ксеноновая лампочка H7

Установка ксеноновых и светодиодных ламп требует монтаж блоков розжига, а также содержит ряд других особенностей. В частности, светодиодные лампочки требуют установку большого отражателя и охлаждающей системы. Поэтому выполнить монтаж своими руками не получится;
Розжиг лампы осуществляется постепенно, поэтому ближний свет включается с некоторой задержкой.

По этим причинам лампа ближнего света на Лада Приора подбирается индивидуально, в зависимости от финансовых возможностей автовладельца, региона и погоды, в которую чаще планируется использовать автомобиль. Однако, следует заметить, что наибольшей популярностью пользуются все же галогенные осветительные элементы.

Демонтаж кожуха

Порядок замены лампочки

Как уже было сказано выше, ксеноновые и светодиодные лампочки должны устанавливаться специалистами. Поэтому ниже рассмотрим, как поменять лампу ближнего света на Приоре галогенного типа.

Итак, работа выполняется в таком порядке:

Прежде всего нужно открыть капот и отсоединить одну клемму от аккумулятора;
Далее с тыльной стороны блок-фары надо демонтировать резиновый кожух, прикрывающий отсек ближнего света, который расположен ближе к крылу автомобиля;
Затем необходимо отсоединить от контактов разъем с проводами машины;
После этого нужно разжать руками концы фиксатора и отвести их от крючков. Затем фиксатор следует отвести от цоколя;

На фото – пружинный фиксатор

Теперь, когда цоколь ничем не зафиксирован, можно изъять патрон из блок-фары, после чего вынуть лампу из патрона;
Затем в патрон вставляется новая лампа. Данную операцию следует выполнять аккуратно, не прикасаясь пальцами к стеклянной колбе. Жировые пятна, оставшиеся на стекле, могут привести к перегреву осветительного элемента и преждевременному его выходу из строя;

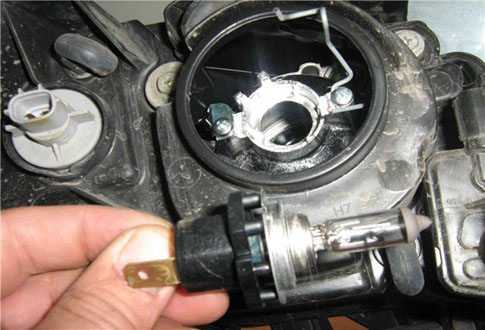

Цоколь с лампочкой

Далее конструкция собирается в обратном порядке – патрон с лампой вставляется в блок фару и фиксируется пружиной, после этого подключается колодка к контактам. Далее нужно установить на место резиновый кожух;
В завершение работы нужно подключить клемму к аккумулятору и проверить работу ближнего света. При этом зажигание обязательно должно быть выключено.

Вот, собственно, и вся инструкция по замене лампочки на лада Приора. Работа выполняется одинаково как с правой, так и с левой стороны.

Схема электрооборудования ваз 2170 приора

СОЕДИНЕНИЯ ЖГУТА ПРОВОДОВ ЗАДНЕЙ ДВЕРИ

Соединения жгута проводов задней двери: 1 – колодка жгута проводов дополнительного заднего правого к жгуту заднему; 2 – электродвигатель блокировки правой задней двери

СОЕДИНЕНИЯ ЖГУТА ПРОВОДОВ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

Соединения жгута проводов правой передней двери: 1 – колодка жгута проводов дополнительного заднего правого к жгуту заднему; 2 – колодка жгута проводов дополнительного заднего правого к громкоговорителю переднему правому; 3 – электродвигатель стеклоподъемника; 4 – переключатель стеклоподъемника; 5 – электродвигатель блокировки правой передней двери; 6 – электродвигатель и электронагреватель правого наружного зеркала; 7 – колодка жгута проводов дополнительного заднего правого к жгуту заднему

СОЕДИНЕНИЯ ЖГУТА ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

Соединения жгута проводов левой передней двери: 1 – колодка жгута проводов дополнительного заднего левого к жгуту заднему; 2 – колодка жгута проводов дополнительного заднего левого к громкоговорителю переднему левому; 3 – электродвигатель стеклоподъемника; 4 – модуль двери водителя; 5 – электродвигатель блокировки левой передней двери; 6 – электродвигатель и электронагреватель левого наружного зеркала

СОЕДИНЕНИЯ ЖГУТА ПРОВОДОВ ФОНАРЕЙ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

Соединения жгута проводов фонарей освещения номерного знака: 1 – колодка жгута проводов фонарей освещения номерного знака к жгуту заднему; 2, 3 – фонари освещения номерного знака; 4 – электродвигатель блокировки багажника

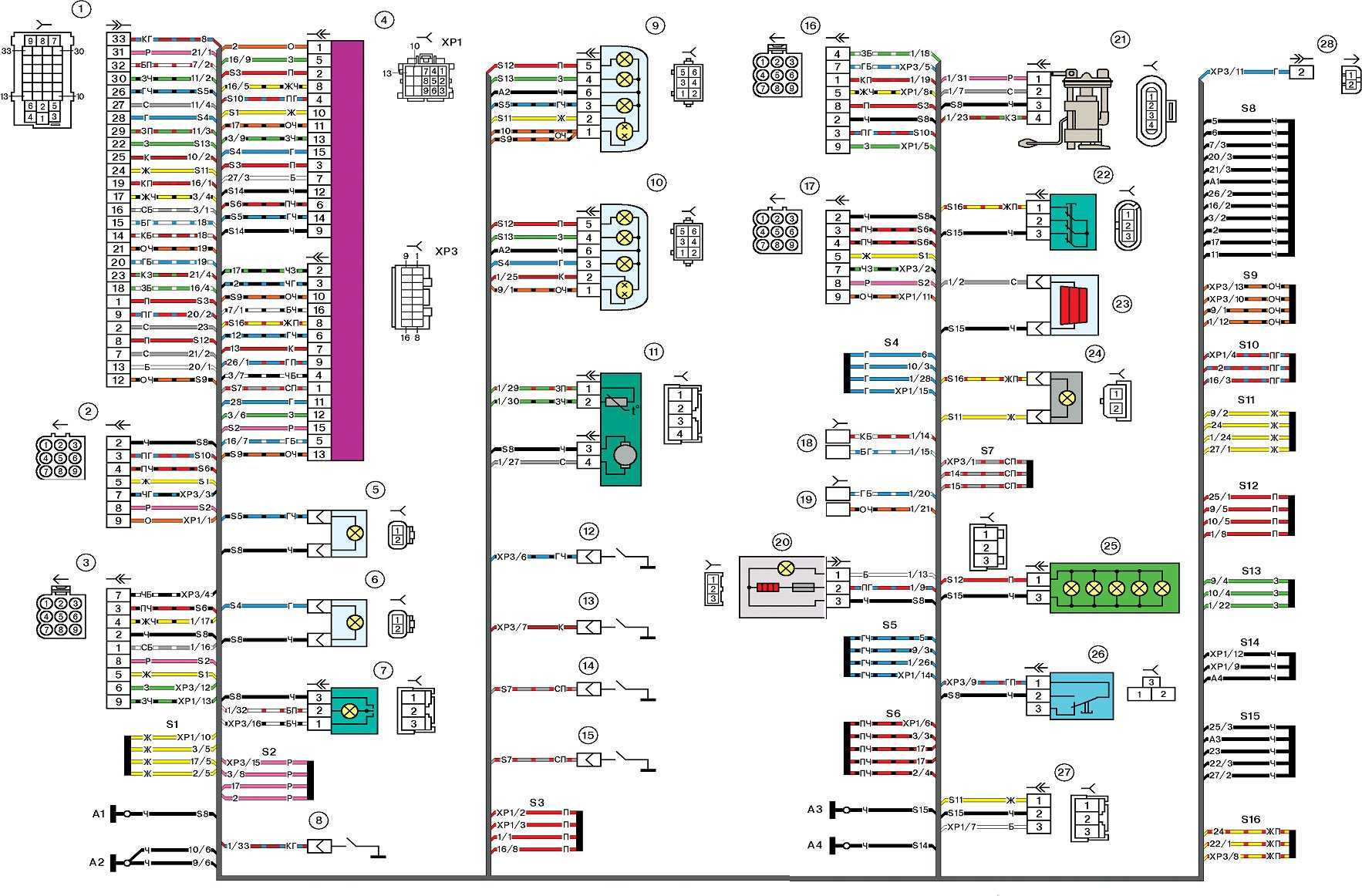

СОЕДИНЕНИЯ ЗАДНЕГО ЖГУТА ПРОВОДОВ АВТОМОБИЛЯ

Соединения заднего жгута проводов автомобиля: 1 – колодка жгута проводов заднего к жгуту панели приборов; 2 – колодка жгута проводов заднего к жгуту левой задней двери; 3 – колодка жгута проводов заднего к жгуту правой передней двери; 4 – контроллер электропакета; 5 – боковой указатель поворотов левый; 6 – боковой указатель поворотов правый; 7 – плафон освещения салона; 8 – выключатель контрольной лампы стояночного тормоза; 9 – левый фонарь; 10 – правый фонарь; 11 – датчик температуры воздуха салона; 12, 13, 14, 15 – выключатели плафона освещения салона; 16 – колодка жгута проводов заднего к жгуту левой передней двери; 17 – колодка жгута проводов заднего к жгуту правой задней двери; 18 – колодки жгута заднего к громкоговорителю заднему правому; 19 – колодки жгута заднего к громкоговорителю заднему левому; 20 – прикуриватель; 21 – модуль электробензонасоса; 22 – выключатель освещения багажника; 23 – элемент обогрева заднего стекла; 24 – фонарь освещения багажника; 25 – дополнительный стоп-сигнал; 26 – выключатель привода замка багажника; 27 – колодка жгута проводов заднего к жгуту фонарей освещения номерного знака; 28 – колодка жгута проводов заднего к жгуту правой передней двери; A1, А2, А3, А4 – точки заземления жгута проводов заднего; ХР1, ХР3 – разъемы контроллера электропакета

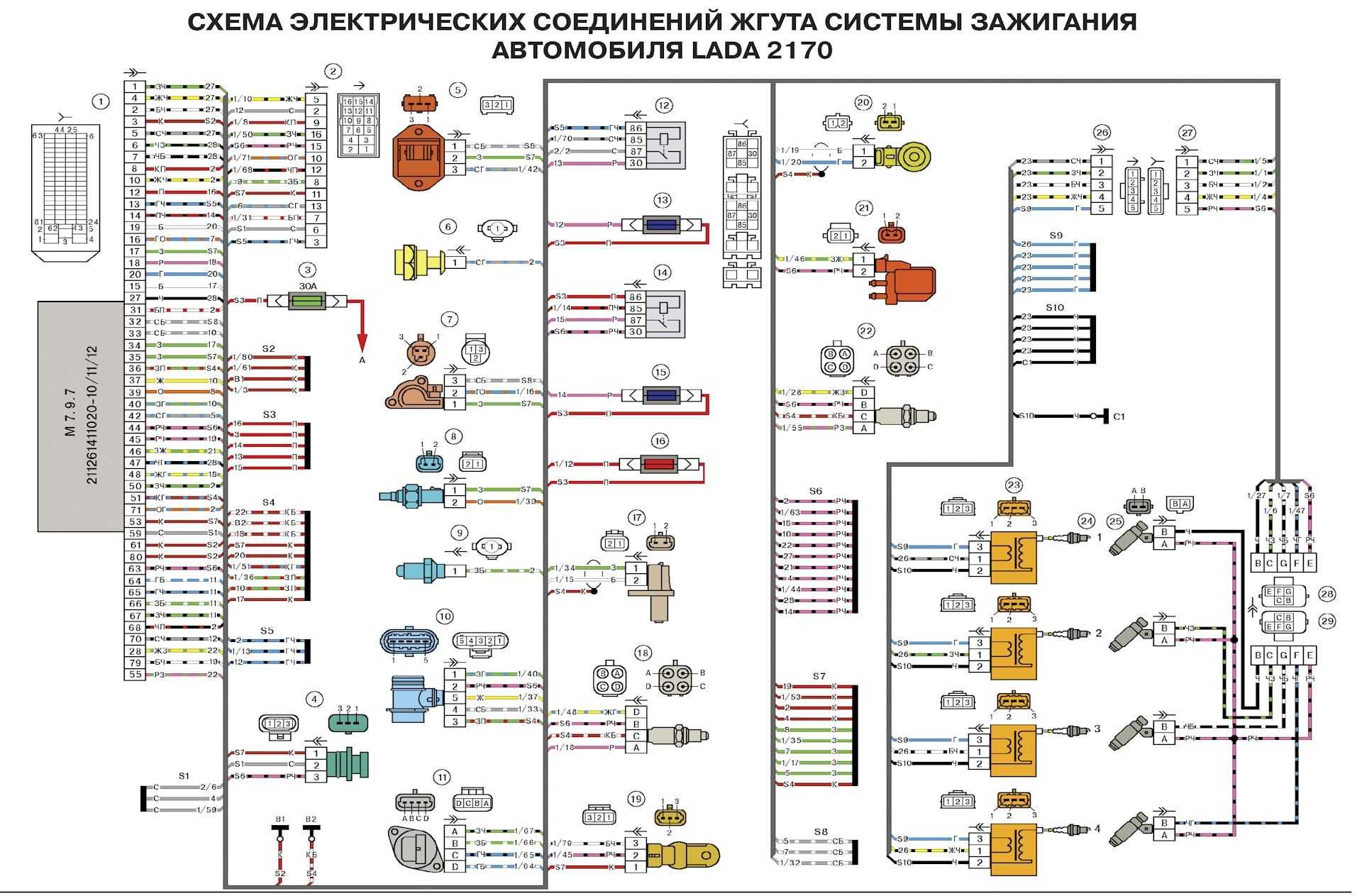

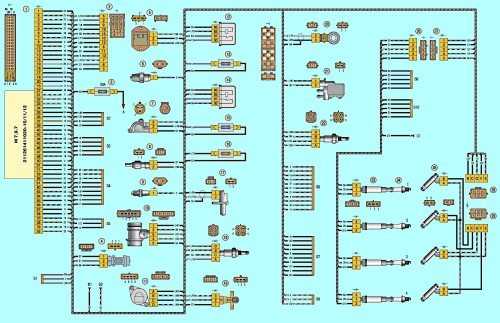

СОЕДИНЕНИЯ ЖГУТА ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЭСУД)

Соединения жгута электронной системы управления двигателем (ЭСУД): 1 – ЭБУ; 2 – колодка жгута ЭСУД к жгуту панели приборов; 3 – основной блок предохранителей; 4 – датчик скорости; 5 – датчик неровной дороги; 6 – датчик сигнальной лампы аварийного падения давления масла; 7 – датчик положения дроссельной заслонки; 8 – датчик температуры охлаждающей жидкости; 9 – датчик указателя температуры охлаждающей жидкости; 10 – датчик массового расхода воздуха; 11 – регулятор холостого хода; 12 – реле электробензонасоса; 13 – предохранитель цепи питания электробензонасоса (15 A); 14 – реле зажигания; 15 – предохранитель реле зажигания (15 A); 16 – предохранитель цепи питания ЭБУ (7,5 A); 17 – датчик положения коленчатого вала; 18 – управляющий датчик концентрации кислорода; 19 – датчик фаз; 20 – датчик детонации; 21 – электромагнитный клапан продувки адсорбера; 22 – диагностический датчик концентрации кислорода; 23 – катушки зажигания; 24 – свечи зажигания; 25 – форсунки; 26 – колодка жгута проводов катушек зажигания к жгуту ЭСУД; 27 – колодка жгута ЭСУД к жгуту проводов катушек зажигания; 28 – колодка жгута ЭСУД к жгуту форсунок; 29 – колодка жгута форсунок к жгуту ЭСУД; А – к клемме «плюс» аккумуляторной батареи; В1, В2 – точки заземления жгута системы зажигания; C1 – точка заземления жгута проводов катушек зажигания ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЯ ПЕРЕДНЕГО ЖГУТА ПРОВОДОВ АВТОМОБИЛЯ

Электросхема Лада Приора: полные распиновки и расшифровки

Конструкции автомобилей богаты на электрооборудование и электронику. Электропроводка для автомобиля также важна, как вены для тела человека. Опытные водители разбираются в этой паутине из проводов без проблем, а неопытным водителям научиться читать электрические схемы полезно, так как при возникновении неполадки можно разобраться, на каком участке она произошла, и что проверить перед обращением в автосервис.

В проводке электрической цепи Лада Приора существуют три главные магистрали: для обеспечения энергией, пусковая цепь и цепь снабжения потребителей энергии. Каждая из систем автомобиля соединена жгутом из проводов, которые присоединяют приборы и электрооборудование. В электросхеме Приоры четыре основных жгута:

идущий от панели приборов;
обеспечивающий управление мотором;

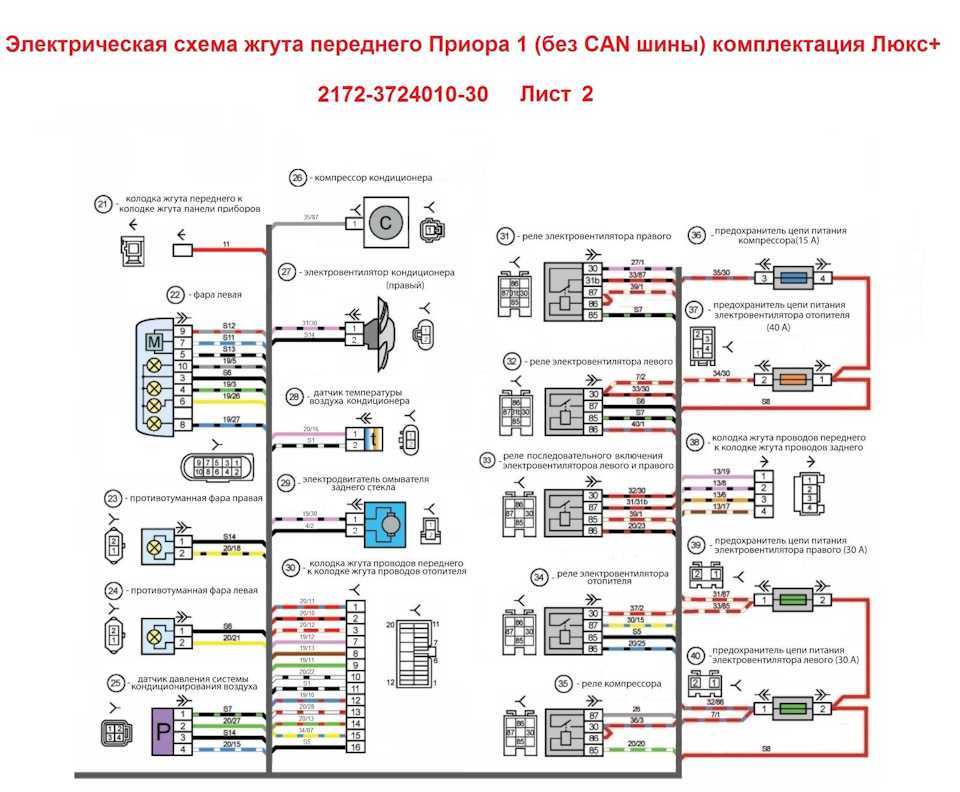

передний электрожгут цепи;
задний электрожгут цепи.

Все эти жгуты стыкуются между собой разъемными соединениями. Разъемы установлены под приборной панелью. Каждому из жгутов присвоен заводской номер.

Кроме основных, есть второстепенные электрожгуты:

установленный в двери переднего пассажира;
идентичные как в левой, так и правой задней двери;
проложенный в двери водителя;
подключающий заднюю подсветку госномера;
подсоединяющие электропакет.

Каждому элементу на схеме соответствует цифра с расшифровкой. Так как все элементы стандартизированы, то их обозначения идентичны на схемах автомобилей всех производителей авто. Рядом с каждым электроприбором указаны идущие к ним колодки. Штыри или гнезда колодок также пронумерованы. К каждой из колодок подходят цветные провода (цвет проводов на схеме соответствует цвету провода в автомобиле).

Сверху провода пронумерованы цифрами, написанными через дробь. Первая цифра указывает на то, к какому электроприбору он идет. Вторая цифра обозначает к какому разъему идет провод. Провода в электропроводке, соединенные с помощью разъемов (обозначаются буквой С и цифрой), или при помощи клеммных колодок (маркировка буквой S и цифрой).

Разводка выводов, или соединение контактов к определенным узлам называют распиновкой.

Замена Электропривода Замка Двери Приора

Удалите и установите замок назад дверь Lada приоритет

Блокировка, тяги и ручки черный вход
1 — потяните за внешнюю ручку
2 — внешняя ручка
3 — промежуточная тяга замок замок
4 — промежуточный стопорный рычаг
5 — потяните кнопку блокировки замка
6 — внутренняя ручка
7 — тяга внутренняя ручка
8 — внутренний замок
9 — внешний замок
10 — накладная накладка

Замок, тяговый привод и задняя ручка дверь.

Вам понадобятся: гаечный ключ «8», отвертки с плоским и поперечным лезвием, плоскогубцы.

1. Заранее отсоедините провод от отрицательной клеммы аккумулятора.
2. Замена замка задней двери. История владельца Lada Priora ›Замена электрического замка двери, поворот. Как снять и установить приоритетное окно с приоритетным грехом, Руководство по замене и регулировке замка двери для грунтовки, Ремонт стеклоподъемника. Отделка задней двери ВАЗ 2170 (см. «Снятие и замена накладки задней двери»).

3. Сожмите замок …

4. … и отсоедините кабельную колодку мотор-редуктора замка дверного замка.

5. Закрытие замка на двери автомобиля перестало работать. До десятков замен. Удалите три винта, которые крепят внутреннюю ручку.

6. Сдвиньте ручку с внутренней стороны панели дверной лапки.

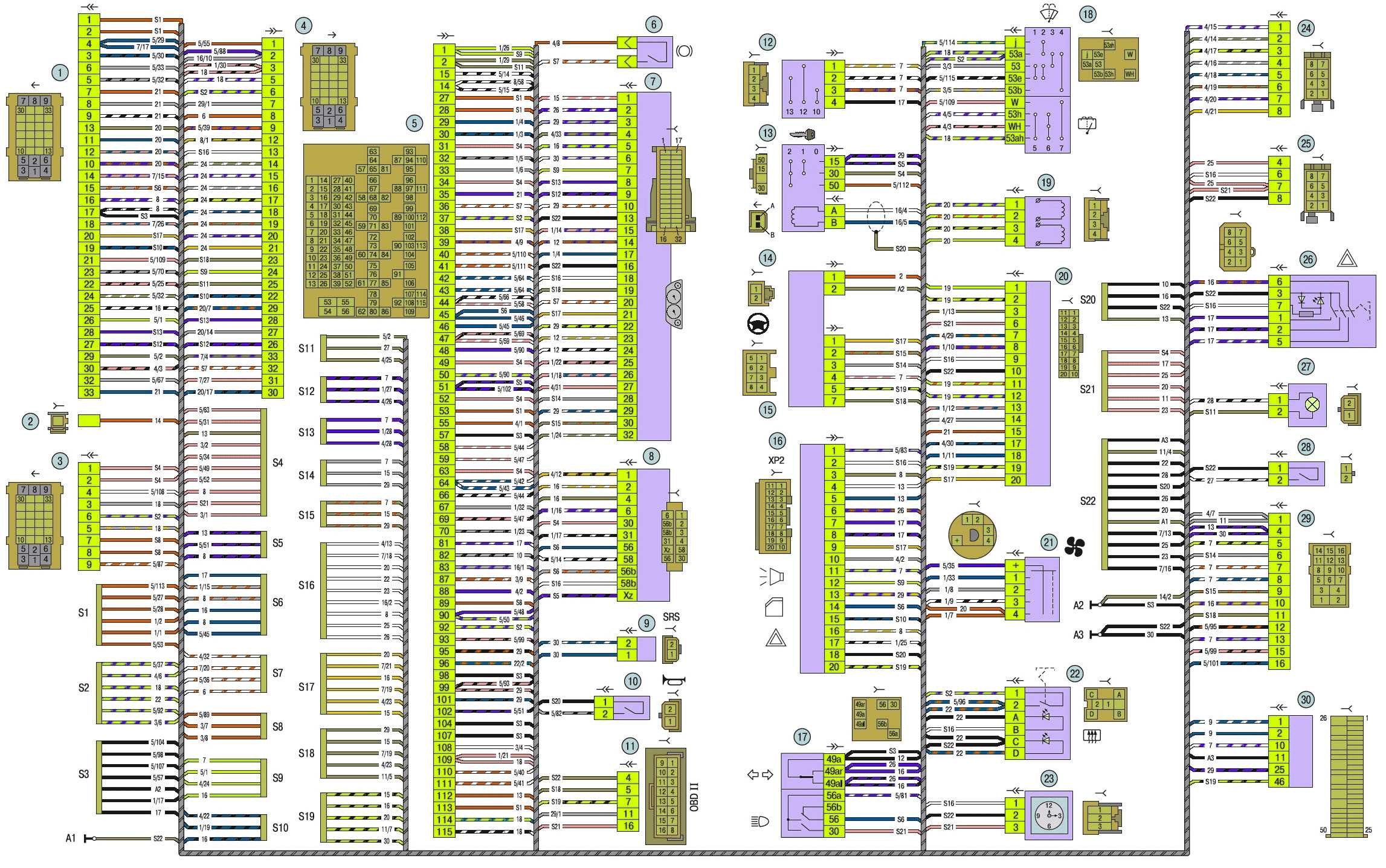

Распиновка щитка приборов ВАЗ 2170 Приора

Разводка щита приборки выполнена в упрощенной версии для облегчения замены и монтажа сменных деталей. Расшифровка подключения проводки на заводских клеммах выглядит так:

1 – ЭУР;
2 – контролька аварийки;
3 – датчик давления масла;
4 – световой индикатор включения ручного тормоза;
5 – БУ иммобилайзера;
6 – БУ подушек безопасности;
7 – наружное освещение автомобиля;
8-9 – указатели поворота;
10 – контроль системы впрыска горючей смеси;
11 – отключение ПБ переднего пассажира;
12 – индикация замков ремней безопасности;
13 – работа тормозной системы;
14 – кнопка перезагрузки подрулевого переключателя;
15 – индикация расширительного бачка тормозной системы;
16 – БУ ABS;
17 – выключатель положения дальнего света головного освещения;
18 – подсветка приборной доски;
19 – масса;
20 – прием питания от клеммы АКБ;
21 – соединитель замка зажигания;
22 – сенсор расхода горючего;
23-24 – переключатель режимов БК;
25-26 – датчик температуры «за бортом»;
27 – остаток топлива в баке;
28 – спидометр;
29 – индикация температуры антифриза;
30 – тахометр;
31 – диагностическая клемма;
32 – питание от генератора (L).

Точки подключения автосигнализации на Лада Приора 2011

Замок зажигания:+ 12V – коричневыйСтартер – красныйIGN – синий/чёрный

Приборка:Тахо сигнал – коричневый/красныйРучник – коричневый/синий (Подробнее см. Схема 1)

Разъём Х3 (См. рис 1) BCM:Концевик двери водителя – синий/чёрныйКонцевик правой передней двери – коричневыйКонцевики задних дверей – серый/красныйКонцевик багажника – жёлтый/красныйОткрытие багажника (слаботочный вход, можно без реле, доп. канал напрямую к сигнализации) – синий/красный

Разъём Х1 (См. рис 1) BCM:Повороты – синий, синий/чёрный

Ц.З. – коричневый; провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)

Концевик капота – белый/чёрный; Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

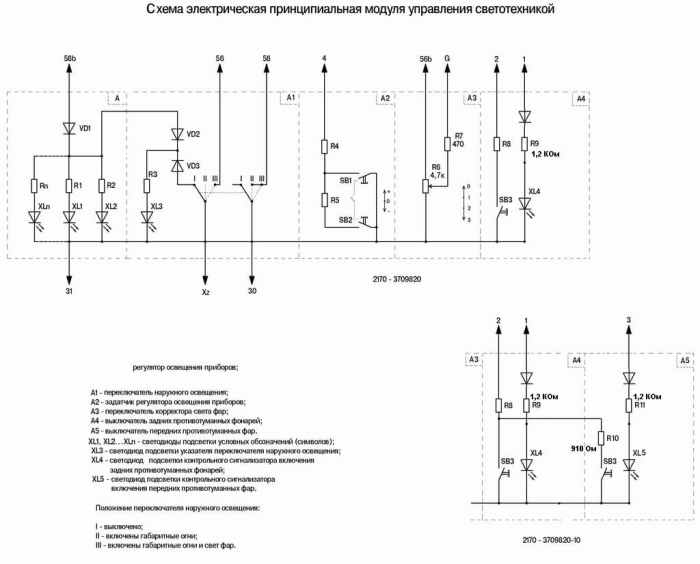

Распиновка блока управления освещением на Приоре

Данный коммутационный и регулирующий комбинированный модуль имеет несколько функций и служит для вкл/выкл парковочных огней, фар головного света, выбор нужного режима переключения света, вкл/выкл противотуманных фар, за регулировку яркости комбинации приборов подсветки, управление корректором фар, вкл/выкл и управление светом внутри салона и подсветки приборов. Подключение модуля к бортовой сети автомобиля осуществляется через фишку № 1118-3724500.

Стандартная распиновка клеммы на ВАЗ 2170 выглядит следующим образом:

G, 56b	На мотор-редуктор корректировки света фар
58b	Выход к источникам подсветки
31	Масса
Xz	+12 вольт (от клеммы 15 замка зажигания)
56	К реле переключения дальнего и ближнего режима фар
1,3	От задних и передних противотуманных фар
2,4	К реле задних и передних противотуманных фар
58	К лампам габаритов
30	+12 В от клеммы №30 замка зажигания

Электростеклоподъемники дверей

Электростеклоподъемниками всех дверей можно управлять с помощью выключателей, расположенных в блоке выключателей на под локотнике водительской двери. Электростеклоподъемником каждой пассажирской двери также можно управлять с помощью выключателя, установленного в подлокотнике данной двери.

Управление электростеклоподъемниками дверей с помощью клавиш выключателей возможно только при включенном зажигании (ключ в замке зажигания — в положении «I»), а также в течение 30 с после выключения зажигания, если ни одна из дверей автомобиля не открывалась.

Чтобы опустить стекло нажимаем на край соответствующей клавиши выключателя и удерживаем ее до тех пор, пока стекло не займет нужное положение (стекла передних и задних дверей опускаются не полностью).

При пользовании электростеклоподъемниками не допускайте попадания в зазор между стеклом и рамкой двери предметов одежды или частей тела. Не разрешайте маленьким детям пользоваться выключателями электростеклоподъемников и пультом дистанционного управления.

Расположение клавиши выключателя электростеклоподъемника в подлокотнике пассажирской двери.

Для того чтобы отключить управление электростеклоподъемниками задних дверей от клавиш выключателей, расположенных на подлокотниках задних дверей (например, когда на заднем сиденье находятся дети), следует нажать клавишу блокировки электростекло подъемников задних дверей, расположенную в блоке выключателей водительской двери.

При этом символ в клавише выключателя блокировки будет подсвечиваться оранжевым светом. При повторном нажатии клавиши блокировки подсветка в ней гаснет и возобновляется возможность управления электростеклоподъемниками задних дверей от выключателей, расположенных в подлокотниках этих дверей.

При выключенном зажигании электростекло подъемниками всех дверей можно управлять кнопками на пульте системы дистанционного управления (см.
