Схема и устройство печки ваз 2107

Устройство и принцип работы печки ВАЗ-2107

Для того чтобы провести профилактику отопительной системы салона транспортного средства и правильно настроить её работу необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семёрке находится в салоне и прикреплена к перегородке отсека на моторе четырьмя крепёжными элементами. Между мотором и печкой установлен резиновый уплотнитель. Воздух к печке прибывает через специальные отверстия в капоте. Сзади отопителя в отсеке двигателя находится коробка для подачи воздуха. Воздух проходит через радиатор, где происходит его прогревание, и входит в машину либо под давлением холодного воздуха с улицы на больших скоростях автомобиля, либо под действием вентилятора, который создаёт движение воздуха под давлением. Вентилятор имеет три скорости работы: нейтральная, низкая и повышенная. Переключатель скоростей работы вентилятора находится на приборной панели автомобиля.

Наглядная схема работы отопителя ВАЗ-2107

Радиатор печки употребляет для функционирования жидкость системы охлаждения машины. Количество горячей жидкости, которая попадает в радиатор, можно отрегулировать краном. Он находится возле пола транспортного средства со стороны пассажира и идёт от рычага управления гибких тяг. Рычаг управления находятся на приборной панели транспортного средства. Верхний переключатель печки отвечает за кран отопителя. В предельной правой позиции переключатель полностью открывает краник, в радиатор попадает максимально возможное количество охлаждающей жидкости. В положении переключателя слева кран закрыт, антифриз не попадает в радиатор, и печка остаётся холодной.

Внешний вид радиатора печки автомобиля ВАЗ-2107

Под радиатором расположен моторчик печки. В электрическую систему мотора включён резистор, который даёт возможность переключения скоростей вентилятора.

Под действием вентилятора тёплый воздух идёт по трубкам в сторону боковых стёкол, к ветровому стеклу и к дефлекторам. С помощью решёток дефлекторов можно изменить маршрут подачи воздуха для направленного обдува. Управление горячим воздухом происходит с помощью открывания или закрывания заслонки печки, крышка которой регулируется рычагами гибких тяг. За задвижку люка подачи воздуха отвечает средний рычаг. В предельной правой позиции переключателя в машину попадает максимально возможное количество воздуха с улицы. В крайнем левом местоположении и герметичном закрывании крышки воздух в салон не попадает.

Самый нижний рычаг отвечает за развёрстку потоков воздуха. Правая позиция рычага обеспечивает максимальную подачу воздуха к боковым стёклам машины, левая — обеспечивает обдув ветрового стекла.

https://youtube.com/watch?v=lwWRbz_zwRw

Детальную схему подключения системы вентиляции и отопления ВАЗ-2107 можно посмотреть в технической документации к транспортному средству.

Устройство печки

Печка состоит из следующих частей:

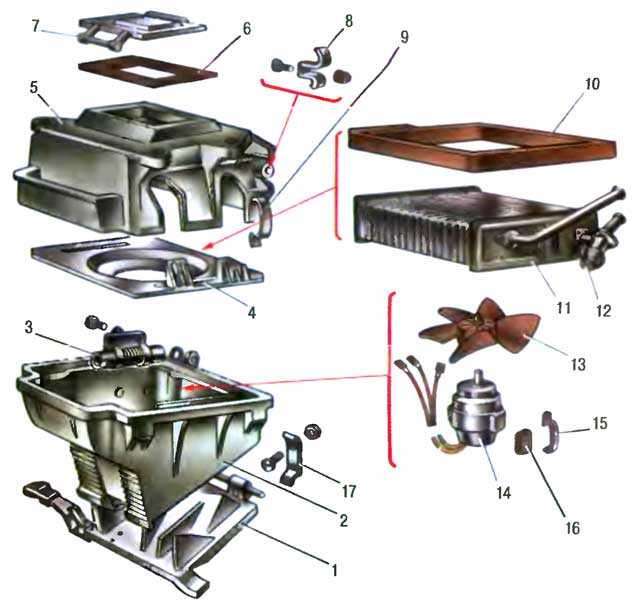

1. Отопитель, в нем установлен радиатор печки (на рисунке обозначен цифрой 5), он нагревает проникающий снаружи воздух;
2. Вентилятор печки, или моторчик (на рисунке обозначен цифрой 14), он нагнетает поток теплого воздуха в салон, он закреплен в специальном кожухе (на рисунке обозначен цифрой 16) на эластичных подушках, которые гасят его вибрацию;
3. Система управления печкой — кнопка вентилятора (на рисунке обозначен цифрой 18), три ручки управления режимами отопления — обдув на стекла, забор воздуха из салона или с улицы и открытие и закрытие крана печки.

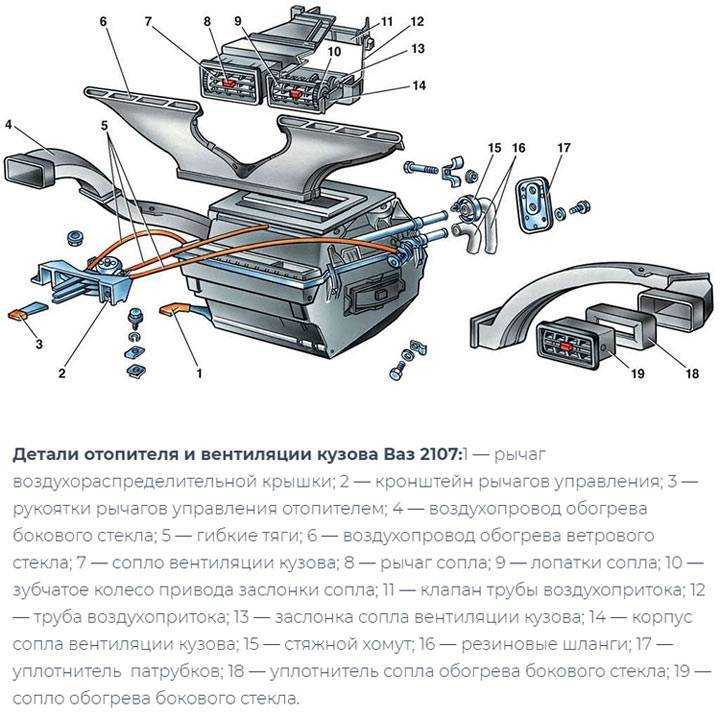

1 , 9 – воздуховоды обогрева боковых стёкол слева и справа; 2 — воздуховод обогрева лобового стекла; 3 — кожух радиатора; 4 — крышка воздухозаборника; 5 — радиатор отопителя; 6 — кран радиатора; 7, 8 шланги радиатора для подвода и отвода горячей жидкости системы охлаждения; 10 — поворотные дефлекторы; 11 — заслонка воздуховода; 12 — воздухораспределительная крышка; 13 — направляющий кожух вентилятора; 15 — рычаг воздухораспределительной крышки; 17 — тяги управления; 19 — центральный воздуховод.

Системы отопления работает в следующем порядке:

• Воздух для отопления поступает снаружи, через воздухозаборники на капоте.
• Под капотом находится специальная коробка, изолированная уплотнителем из резины, для притока воздуха.
• С нее воздушный поток направляется в печку.
• Далее воздух подогревается радиатором, который питается тосолом, антифризом. Степень нагрева регулируется краном отопителя. Краник управляется гибкой тягой, при помощи рычага управления.
• Воздух при высокой скорости движения авто может поступать в салон, без включенного вентилятора. Поэтому на большой скорости можно пользоваться печкой без дополнительной нагрузки электросеть автомобиля. Включение отопителя салона осуществляется переключателем вентилятора, имеющего три положения – нейтральную и две скорости включения: маленькую и высокую. Скорости обеспечиваются за счет резистора, он увеличивает сопротивление цепи и снижает скорость движения вентилятора.
• Вентилятор разгоняет теплый поток воздуха по воздуховодам в стороны, на боковые стёкла для хорошей видимости зеркал заднего вида, и в дефлекторы решёток, которые можно изменять направление потока воздуха для лучшего обдува. Также идет поток тёплого воздуха по воздуховоду для обдува лобового стекла.

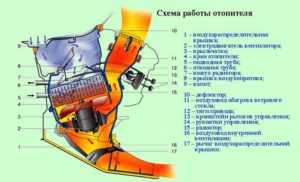

Выше на рисунке синим цветом показана схема циркуляции холодных потока воздуха, а оранжевым – схема движения теплого потока воздуха. Основные части системы отопления:

1 — крышка распределения воздуха; 2 – электродвигатель вентилятора; 3 – вентилятор, корпус крыльчатки; 4 – кран отопителя; 15 – радиатор.

Управление печки осуществляется:

• Изменением положения нижней крышки кожуха вентилятора при помощи рычага (вниз-вверх);
• Изменением положения рычагов блока управления (заслонки обогрева боковых стёкол и лобового стекла, крышки притока воздуха).

Какие поломки в системе отопления чаще всего происходят

• Подтекание краника радиатора, патрубков, корпуса радиатора;
• Неисправность электрооборудования (предохранитель, переключатель режимов, окисление проводов, моторчик). Предохранитель вентилятора находится в монтажном блоке предохранителей под номером F1 номиналом 10А, ниже представлена схема монтажного блока.

Замена краника печки

На автомобиле ВАЗ 2107 иногда краник может подтекать или вообще закиснуть. Им приходится пользоваться интенсивно и поэтому он часто выходит из строя. Прежде, чем приступить к замене крана, приобретите набор прокладок для него. Краник меняется при остывшем двигателе.

Последовательность действий при замене:

1. Ослабляем хомут подводящего патрубка (нижний) и снимаем с крана;
2. Нижним рычагом, в блоке управления, закрываем заслонки;
3. Снимаем бардачок;
4. Демонтируем воздуховод за бардачком — для этого отсоединяем его от бокового дефлектора и снимаем его с корпуса отопителя. Теперь ключом на 7 ослабляем тягу крана и снимаем её.

Ключом на 10 откручиваем кран от радиатора;

Отсоединяем патрубок и снимаем кран отопителя, может побежать тосол, его следует собрать в емкость;
Ключом на 10 откручиваем патрубок от краника;

Разъединяем кран и патрубок. На этом все, снятие крана закончено.

Меняем кран и не забывайте заменить прокладки на новые. Установка производится в обратной последовательности и не забудьте долить тосол в расширительный бачок!

Не работает вентилятор печки ВАЗ 2107.

Здравствуйте.  На этот раз напишу про возможные причины из-за, которых может не работать моторчик печки на ВАЗ 2107.  Эти причины можно отнести и к другим моделям классики таким, как ВАЗ 2105, 2106, 2101, 2103, 2104.

Для проверки всех вариантов неисправности нужно иметь хотя бы тестовую лампу, а лучше мультиметр.

Если Вы выясните, что сломался именно моторчик печки, то прочитайте статью «Замена моторчика печки ВАЗ 2107«.

Чтобы понимать, что же может сломаться и из-за чего вентилятор печки ВАЗ 2107 может не крутиться, необходимо рассмотреть электрическую схему питания этого моторчика.

Схема подключения вентилятора отопителя ВАЗ 2107.

(4)(1)(5)(1)(1)F1 (10 ампер)(2)(3)(4)(4)

Вентилятор печки ВАЗ не будет работать, если неисправен какой — то из составляющих его схемы. Можно определить причину по которой не работает вентилятор печки ВАЗ 2107:

1. Неисправность в монтажном блоке.
2. Выгорели контакты переключателя скоростей вентилятора печки.
3. Сгорело сопротивление для регулировки скорости.
4. Неисправность в самом моторчике печки.

Давайте остановимся подробней на каждой из неисправностей.

Неисправность в монтажном блоке ВАЗ 2107.

Если печка перестала дуть воздухом, то первым делом посмотрите цел ли предохранитель F1  в монтажном блоке.  Обычно, если перегорел этот предохранитель, то вместе с печкой перестоёт работать обогрев заднего стекла и фонари заднего хода. Этот предохранитель должен иметь номинал

10 ампер. Ни больше и ни меньше. Если поставить предохранитель меньше номинала, то он постоянно будет перегорать, а если поставить предохранитель большего номинала, есть возможность спалить монтажный блок. Если у вас стоит предохранитель большего номинала (как на фото ниже), то повышается вероятность того, что вышел из строя монтажный блок и плюс не поступает на кнопку переключения скоростей. Как это выяснить, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берём и достаём кнопку переключения скоростей из панели и отсоединяем от неё провода. После, подключаем надёжно к массе один конец лампочки индикатора, а второй конец поочерёдно засовываем в снятые колодки проводов отключённых от кнопки. При этом должно быть включённым зажигание!

Если лампочка не загорается, значит питание на переключатель скорости не приходит и неисправен скорее всего монтажный блок.

Если лампочка, при тесте одного из контактов, загорелась, значит или неисправна кнопка или что-то другое. Как это выяснить? Очень просто! Для этого делаем перемычку из обычного провода, от контакта, при тесте которого загорелась лампочка-индикатор, к одному из двух других контактов. Моторчик печки заработает если кнопка неисправна. Если моторчик не работает, то именно он и неисправен.

Печка работает только на одной скорости ВАЗ 2107.

Когда печка работает только на самой высокой скорости — это значит, что сгорело балластное сопротивление.

В таком случае просто поменяйте его. Оно находится под торпедой примерно по середине, ближе к водительской стороне.

Неисправность в самом моторчике печки.

Перед тем, как разбирать панель и ворошить салон, проверьте хорошо ли сидит масса идущая от моторчика печки к кузову. Частенько случается, что этот провод просто сгнивает.

При наличии мультиметра можно его прозвонить. Для этого достаньте кнопку переключения скоростей, отсоедините от неё контакты. Теперь в режиме прозвонки один щуп мультиметра подсоедините к массе, а другим поочерёдно проверяйте провода. При исправном моторчике и балластном сопротивлении мултиметр запищит при проверке двух из трёх проводов. Если балластное сопротивление неисправно, то мультиметр запищит при проверке одного из трёх проводов, а уж если моторчик печки не работает или у него нет контакта с массой, то мультиметр будет молчать.

Если хотите узнать как заменить моторчик печки, читайте эту статью!

Наиболее часто встречаемые неполадки

Благодаря простому устройству, отопитель 2107-й модели ВАЗ ломается крайне редко. Тем не менее иногда отказы случаются. Чаще всего это происходит по вине:

• закисшего крана;
• забившегося или треснувшего радиатора;
• обрыва тросового привода.

Наибольшие проблемы доставляет именно первый из упомянутых элемент. Беда в том, что в зимний период печка ВАЗ используется активно, тогда как летом, разумеется, простаивает в течение 4-5 месяцев. Из-за этого кран нередко забивается твердыми частичками, содержащимися в тосоле, и заклинивает. С приходом холодов его бывает очень трудно открыть, из-за чего рвется тросик или ломается сама запирающая арматура. Неисправный узел необходимо заменить.

Период простоя негативно отображается и на радиаторе. Без циркуляции ОЖ на стенках последнего образуются отложения и активируются окислительные процессы. В результате трубки теплообменника забиваются, а вслед за этим снижается и КПД печи в целом.

С профилактической целью радиатор необходимо регулярно промывать специальными составами. Закупорки устраняются механически.

Протечки – еще одна проблема, нередко возникающая в обогревателе. Происходят они из-за разрушения крана или утраты герметичности стыков патрубков, радиатора. Первые две поломки ликвидируются путем замены вышедшего из строя элемента, а последнюю – пайкой. По счастью, родные радиаторы на классике ВАЗ медные, а потому легко чинятся.

Еще иногда ломается вентилятор. Здесь неполадки возникают из-за:

• перегорания мотора;
• обрыва провода в цепи;
• поломки кнопки.

Ремонт печки ВАЗ 2107

Прежде всего, важно сразу определить поломку. Если дело в текущем патрубке, кране или воздушной пробке, такую проблему можно решить быстро

Если же причиной становится радиатор печки или другие труднодоступные элементы, тогда предполагается больший объем работ, то есть нужно отдельно изучить инструкции, как снять печку ВАЗ 2107 и как выполняется замена печки ВАЗ 2107. Давайте рассмотрим методы устранения частых неисправностей.

Если дело в кране, оптимально сразу менять его на новый. Для этого под капотом отсоединяется патрубок, который идет на кран. Чтобы часть ОЖ не выливалась после снятия в моторный отсек, под патрубок ставится емкость. Затем снимается вещевая полка, далее ключом 10 выкручиваются гайки крепления крана к корпусу печки. Теперь кран можно снять со шпилек и установить новый.

Как правило, кран отопителя нужно менять при его заклинивании и т.д. При этом лучше поставить керамический кран вместо штатного металлического. Такой кран, в отличие от заводского аналога, не закисает, на керамике не скапливается накипь, не возникает коррозия. В результате, даже если кран долго закрыт (например, с весны и до осени), после его открытия сохраняется полная работоспособность.

Неисправности радиатора относятся к поломкам более серьезного характера. Если радиатор печки течет или забит, его нужно снимать. То же самое можно сказать и про вентилятор печки, моторчик и т.д. Чтобы выполнять такой ремонт, нужно знать, как снять печку 2107.

Если коротко, чтобы добраться до радиатора, нужно открутить патрубки радиатора. С учетом вытекающего антифриза, потребуется подставить емкость. Если же нужно снять вентилятор печки, саму систему охлаждения трогать не нужно. Фактически, снятие печки ВАЗ 2107 можно разбить на два этапа:

• демонтаж элементов в салоне;
• снятие элементов под капотом;

Теперь ключом на 10 выкручиваются 2 крепежных болта, патрубок снимается с радиатора, параллельно демонтируется кран

Обратите внимание, между патрубком и радиатором есть резиновые уплотнители. Так вот, их нужно менять на новые при обратной сборке

Если радиатор засорился, промывка радиатора печки предполагает его снятие, наружную очистку от грязи, промывку изнутри, продувку компрессором. Также очищаются и снятые ранее патрубки, кран отопителя и другие элементы системы.

Патрубок изнутри можно прочистить ершом. Радиатор вымывается Керхером под давлением около 5 атмосфер. Мыть нужно до момента, пока из радиатора не будет вытекать чистая вода без грязи и примесей.

В случае, когда нет Керхера, промыть радиатор можно каустической содой. Достаточно приготовить раствор соды, залить в радиатор и оставить на 60 мин. Затем раствор нужно слить и оценить степень загрязнения сливаемой жидкости. Промывку повторяют до момента, пока сливаемый раствор не станет чистым. По окончании радиатор печки нужно просушить, продув компрессором.

Как показывает практика, печка ВАЗ 2107 плохо греет не только по причине течей или проблем с радиатором или краном. Также можно выделить сбои в работе переключателя режимов вентилятора, выход из строя проводки блока управления, окисление контактов и т.д. Например, проблемным может быть моторчик печки ВАЗ 2107. Как уже говорилось выше, если появился свист, тогда электродвигатель нуждается в чистке и смазке (временное решение) или замене на новый, причем лучше ставить более надежный вариант с подшипниками.

Идем далее. Блок управления печкой ВАЗ 2107 управляется рычагами на панели приборов, которые связаны с исполнительными элементами при помощи гибких тяг. При этом именно благодаря такому решению регулируется степень открытия воздушных заслонок, открывается и закрывается кран отопителя, перераспределяются потоки воздуха и выбираются зоны обдува.

Еще есть нижняя заслонка, которая называется воздухораспределительной крышкой. Этой заслонкой управляет специальный рычаг, который находится с водительской стороны под приборной панелью.

Так вот, упомянутые выше тяги — это металлическая проволока, которая со временем может растягиваться, лопаться, соскакивать и т.д. Не трудно догадаться, что обрыв тросов печки и другие неполадки с заслонками также становятся причиной того, что отопитель работает некорректно. В этом случае печку также нужно разбирать и ремонтировать.

Доработка печки ВАЗ 2107: тюнинг отопителя

Хотя устройство печки ВАЗ 2107 простое, однако, конструкция не лишена недостатков.  По этой причине многие владельцы осуществляют доработку печки ВАЗ 2107 своими руками или выполняют ремонт, меняют изношенные элементы и т.д.

Как правило, в списке улучшений можно отметить доработки в плане повышения герметичности воздуховодов (зачастую, в тех местах, где есть соединения). Такое решение позволяет добиться более эффективного обогрева внутрисалонного пространства и обдува стекол.

Также часто проводится замена вентилятора печки ВАЗ 2107,  когда штатный вентилятор меняется на мощный аналог от других моделей ВАЗ. Для замены подходит вентилятор печки ВАЗ 2108. Еще, электродвигатель (моторчик) вентилятора  2107 стоит на пластиковых втулках, втулки изнашиваются, вал начинает люфтить, при работе слышен шум, гул или свист.

Замена на версию ВАЗ 2108, которая уже идет на подшипниках, решает и эту проблему. Чтобы заменить вентилятор печки ВАЗ 2107, нужно заготовить предохранитель, резистор и переключатель оборотов. Детали подходят от модели Нива и Калина.

Для снятия вентилятора нужны две отвертки (плоская и крестовая), ключ на 7 и 10, плоскогубцы. Чтобы добраться до вентилятора, снимается панель приборов, полка, а также перчаточный ящик. Затем ключом 7 следует ослабить кожух троса регулировки воздушных заслонок. Далее петля троса скидывается с рычага.

Теперь посредством ключа 10 выкручивается гайка крепления корпуса отопителя, после чего плоской отверткой из корпуса печки достаются воздуховоды (слева и справа). Затем все той же плоской отверткой нужно снять защелки, которые фиксируют вентилятор

Дальше нужно отсоединить клеммы проводов, достать вентилятор из корпуса печки, демонтировать крыльчатку. С учетом того, что вентилятор от ВАЗ 2108 немного больше по размеру, в конструкцию печки вносятся изменения.

Замена только моторчика предполагает необходимость делать дополнительное отверстие в решетке, через которую горячий воздух проходит вниз. В случае если не делать отверстие, корпус электромоторчика будет упираться в решетку.

Если же нужно менять корпус печки, чтобы поставить на «семерку» вентилятор 2108, тогда нужен новый корпус, который обычно делают из оргстекла. При изготовлении нужно точно выдержать все размеры, так как ошибки вызовут вибрации, новый вентилятор сломается. После сборки корпуса все стыки промазываются герметиком.

Главное, при обратной сборке и установке учитывать, чтобы воздух забирался снаружи, а не из салона.  Также если воздух не идет в «рукава» или печка дует под панель, следует проверить крепления воздуховодов. Часто бывает, что воздуховод просто не стал на место, забит поролоном и т.д.

Еще дорабатывают и сами воздуховоды. Это делается путем  изготовления в корпусе печки дополнительных отверстий, куда затем вставляется  несколько сантехнических шлангов. Если эти шланги соединить с боковыми воздуховодами, а также нижними, тогда это позволит создать более мощный поток теплого воздуха при обдуве ног или стекол.

Устройство печки

Конструктивно система обогрева ВАЗ-2107 состоит из нескольких элементов. Основным является радиатор – по нему циркулирует теплоноситель.

• кожух с заслонками и механизмом управления последними;
• электрический вентилятор печки;
• несколько воздуховодов;
• кран.

В устройстве рассматриваемой системы нет электроники и каких-либо сложных механизмов, что и обусловливает во многом ее надежность и простоту обслуживания.

Обогрев в 2107-й модели происходит благодаря циркуляции охлаждающей жидкости по большому контуру предназначенной для нее системы. Поступает тосол от мотора через патрубок непосредственно в радиатор печки, расположенный под приборной панелью. Интенсивность циркуляции регулирует специальный кран, подключенный тросовой тягой к рычажку, выведенному в салон.

Воздушный поток с помощью специальных рукавов распределяется по направлению к:

• центральной части салона;
• лобовому и боковым передним стеклам;
• ногам водителя и пассажиров.

На выходе воздуховоды оснащены дефлекторными решетками с заслонками, помогающими откорректировать направление струи или вообще перекрыть ей путь.

В печках ВАЗ для усиления теплообмена используется и электрический вентилятор. Находится он в корпусе обогревателя и располагается непосредственно за радиатором. У этого узла есть две скорости.

Дополнительно в системе установлено три заслонки. Одна из них регулирует подачу воздуха, забираемого извне. Следующая помогает эффективнее распределять его по рукавам. Водитель может выбрать, куда направлять тепло предпочтительнее в данный момент: на лобовое или боковые стекла либо непосредственно в салон. Последняя заслонка отвечает за подачу горячего потока к ногам.

Приток уличного воздуха обеспечивают заборники, находящиеся на самом капоте. Здесь имеется специальная система, помогающая отделить от него капли воды.

Усовершенствование печки ваз 2107.

Обладатели ВАЗ 2107, знают — что звуковое сопровождение печки, не говорит о том, что она хорошо работает. Поэтому, мы произведем ее улучшение своими руками. На данный момент, обладателю ваз, предоставляется множество советов по модернизации печки. Далеко не каждый из них, дает желаемый результат. Самостоятельно можно уплотнить отводы воздуха или настроить потоки воздуха. Но, в данном случае общая обстановка в салоне не измениться. Для увеличение температуры в салоне, необходимо увеличить подачу тепла радиатором. Вентилятор изготовителя, нужно заменить. Дело в том, что он слишком мал и не продуктивен для ваз 2107. Доработка происходит, с использование деталей отопления от 2108.

Для реконструкции системы отопления, нам понадобиться вентилятор от восьмерки. Частота его вращения значительно больше. При этом, он требует наименьших затрат энергии.

Порядок модернизации отопительной системы ВАЗ 2107:

• В салоне, убираем оболочку нижней части отопления. На данной части, располагается штатный вентилятор.
• Снимаем штатный вентилятор. В дальнейшем он нам не потребуется.
• Обрезаем гребень, подающий воздух к полу авто. Этого требует доработка, на восьмерке мотор немного длиннее.
• Убираем вентилятор с двумя лопастями. Его функцию, будет выполнять вентилятор имеющий пять лопастей.
• Перед тем, как установить новый вентилятор — подключаем и проверяем его.
• Устанавливаем новое устройство, на место старого. Необходимо, надежно закрепить конструкцию на ее новом месте.
• Для более спокойной работы вентилятора, меняем резистор. Новый вентилятор, перегоняет большое количество воздуха и достаточно шумен. Для этой цели, так же, подойдет резистор от восьмерки.
• Кнопки и регуляторы вентилятора, меняем на новые. Используем от ваз 08. Стандартная кнопка от 2107, быстро придёт в негодность, за счёт разницы тока. Доработка произведена.

После реконструкции, печка не станет работать тише. Но при этом, комфорт в салоне существенно повысится!

Модернизация печки

Очень часто параллельно проведению профилактики неисправностей печки и её настройки водителя осуществляют модернизацию отопительной системы для более эффективной её работы.

Чаще всего в этих целях проводится замена штатного вентилятора и резистора изделиями от восьмёрки. Новый вентилятор отличается большим размером, за счёт чего подаётся большее количество тёплого воздуха, и салон транспортного средства быстрее прогревается. Новый вентилятор стаёт практически без доработок на штатное посадочное место. Необходимо только срезать с крыльчатки один из аэродинамических гребней. После проведения таких усовершенствований потребуется также замена штатной кнопки включения вентилятора на изделие от восьмёрки.

Иногда для более качественного обдува боковых стёкол водителя устанавливают дополнительно маленькие вентиляторы в дефлекторы. Такие доработки в комплексе с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.

Замена предохранителя «противотуманок»

Исправную работу противотуманных фар обеспечивает предохранитель, который расположен отдельно от блока предохранителей. Находится он под консольной центральной панелью, рядом с кнопкой включения противотуманных фар на панели рядом с магнитолой.

Для проведения работ по проверке или замене следует выполнить следующую последовательность операций:

1. Выключить питание автомобиля.
2. Требуется с помощью отвертки отсоединить выключатели из консоли в том месте, где установлена магнитола, обеспечив свободный доступ.
3. Вытащить пластиковую вставку на консоли отжав её отвёрткой, откроется доступ к корпусу предохранителя противотуманных фар.
4. Достать корпус и провести проверку или замену плавкой вставки.
5. Собрать все элементы и выключатели в обратной последовательности, убедится в работоспособности противотуманных фар.

Как снять печку ваз 2105

Для того, чтобы снять отопитель с автомобиля ВАЗ-2105, необходимо отсоединить провод «масса» от аккумуляторной батареи автомобиля.

Снять щиток приборов, корпус вещевого ящика и панель крепления радиоприемника (подробнее смотрите главу «Панель приборов»).

Перевести до отказа вправо рычаг управления краном отопителя и слить жидкость из системы охлаждения двигателя

Ослабить стяжные хомуты 7 (рисунок 1) и отсоединить от патрубков отопителя резиновые шланги 8 для отвода и подвода жидкости.

Выкрутить внутри отсека двигателя автомобиля два болта крепления уплотнителя 9 на патрубках радиатора отопителя и снять уплотнитель.

Снять облицовку рычагов управления отопителем, выкрутить болты крепления кронштейна 2, ослабить болты скоб крепления оболочек гибких тяг 5 на кронштейне, отсоединить тяги и снять кронштейн.

Выкрутить винты и снять воздухопровод 1 внутренней вентиляции.

Преодолевая сопротивление защелок корпусов сопел 10 обогрева боковых стекол, снять правое и левое сопла.

Открутить гайку крепления правого воздухопровода 4 обогрева бокового стекла. Отжать защелки корпуса заслонки 12 и снять воздухопровод.

Аналогично снимите и левый воздухопровод.

Снимите четыре пружинных скобы и кожух вентилятора в сборе.

Снимите четыре гайки крепления кожуха радиатора, отсоедините провод «масса» под одной из гаек с левой стороны, снимите кожух радиатора и воздухопровод 6 обогрева ветрового стекла.

Установку отопителя на автомобиль необходимо выполнять в обратной последовательности

Необходимо обратить внимание на правильность установки уплотнительной прокладки между кожухом радиатора и кузовом автомобиля

При сборке и установке отопителя нужно отрегулировать управление отопителем (смотрите «Регулировка управления отопителем»).

После проведения установки отопителя на автомобиль и подсоединения шлангов, заправьте систему охлаждения двигателя охлаждающей жидкостью и проверьте герметичность соединений шлангов.

Разборка и сборка отопителя

Снимите две пружиные скобы 13 (рисунок 2) и выньте вентилятор из кожуха 3.

Открутите гайку крепления крыльчатки 11 и снимите ее с электродвигателя 12.

Открутите гайки крепления скоб и снимите воздухораспределительную крышку 16 кожуха 2 вентилятора.

Отжав изнутри кожуха защелки корпусов заслонок 15 воздухопроводов обогрева боковых стекол, снимите корпуса в сборе с заслонками и отсоедините тяги от рычагов заслонок.

Немного открутите болты крепления скоб, зажимающих оболочки гибких тяг приводов крана и заслонки воздухопровода обогрева ветрового стекла, и снимите тяги.

Открутив гайку скобы крепления подводящей и отводящей труб 9, снимите скобу и выньте из кожуха 5 радиатор 8. Открутив гайки крепления, отсоедините от радиатора отводящую трубу и кран 10 с подводящей трубой.

Ослабьте болт крепления оболочки гибкой тяги крышки 6 воздухопритока и снимите тягу. Открутите гайки крепления, выньте скобу крышки воздухопритока и снимите крышку.

Сборку отопителя выполняйте в обратной последовательности. При сборке обязательно контролируйте правильность установки уплотнительных прокладок. При установке гибких тяг необходимо выдерживать установочные размеры 5±2 мм (как показано на рисунке 3) концов оболочек тяг за скобами их крепления на кране, кожухе радиатора и направляющем кожухе вентилятора.

Регулировка системы управления отопителем

Снимите облицовку рычагов управления отопителем.

Поставьте рычаги крана и крышки воздухопритока в положение полного закрытия, а заслонки воздухопровода обогрева ветрового стекла в положение полного открытия и проверьте расстояние между кронштейном 3 (рисунок 3) и рычагами управления, которое должно составлять 5 мм. При несоответствии этой величине необходимо выполнить регулировку управления отопителем.

Снимите щиток приборов (смотрите главу «Панель приборов»).

Немного открутите болты скоб 2 и закрепите оболочки всех трех тяг на кронштейне 3 таким образом, чтобы рычаги управления не доходили до конца в кронштейне на величину 5 мм при полном закрытии крана и крышки воздухопритока, а заслонки воздухопровода обогрева ветрового стекла — при полном открытии.

Установите щиток приборов и облицовку рычагов управления отопителем.
