Сигнализация шерхан: обзор и инструкции по эксплуатации

Характеристики и комплектации

Для начала разберем, что входит в комплектацию автомобильной охранной системы :

сирена с динамиком;
главный пульт, оборудованный дисплеем, а также дополнительный брелок без экрана;
температурный контроллер, по показаниям которого система выполняет автозапуск ДВС;
блокирующее реле, предназначенное для блокировки стартерного устройства в случае угона;
монтажный комплект со всеми необходимыми кабелями и штекерами;
контроллер чувствительности;
основной модуль управления;
приемопередатчик;
сервисное техническое руководство по установке, настройке и отключению системы;
документация по использованию “сигналки”;
один концевой переключатель для монтажа на капот или дверь багажного отсека.

Канал scherkhanalarm предоставил информацию касательно возможностей охранного комплекса Шерхан Магикар 7.

Рассмотрим основные особенности “сигналки” на примере модели Шерхан Магикар 12:

Благодаря использованию инновационных технологий и решений, а также сервисных возможностей, сигнализация считается одним из самых надежных вариантов защиты авто.
В этой модели, а также в системах линейки Логикар есть встроенный блок согласования, благодаря чему систему с обратной связью можно устанавливать и настраивать на любых современных машинах. Производитель позаботился о том, чтобы для подключения “сигналки” автовладельцу не пришлось серьезно вмешиваться в работу бортовой сети. Это позволит комплексу максимально защитить автомобиль и предотвратить возможные причины проблем, которые часто появляются при самостоятельном монтаже.
В системах Magicar используется усовершенствованный уровень шифрования управляющего сигнала. Благодаря технологии Мэджик Код Про 3 включение и выключение установленной сигнализации осуществляется посредством использования двух ключей шифрования. Один из элементов индивидуален и предназначен для работы с определенной системой. Этот ключ настраивается с брелка при программировании сигнализации и прописывается он сразу в память управляющего модуля. Второй предназначается для шифрования отправляемых сигналов. Причем в режиме шифрования применяется синхронизация в соответствии со временем. Для выполнения команд время на пульте и управляющем модуле должно быть одинаковым, в противном случае “сигналка” будет игнорировать команду. Благодаря внедрению таких возможностей шифрования нарушить связь и выполнить интеллектуальный взлом системы практически невозможно.
Для обеспечения дополнительной защиты разработчиками был реализован новый алгоритм кодировки импульсов. Он обладает высоким уровнем помехоустойчивости, что гарантирует бесперебойную связь между модулем управления и пультом даже в критических условиях, к примеру, при наличии сильных помех. Благодаря этому диапазон действия системы может составить до двух тысяч метров.
Еще одна особенность – наличие множественных сервисных возможностей. К примеру, автовладелец может использовать опцию Пит-Стоп. Она позволяет активировать охранный режим после запуска двигателя, при этом ключа может не быть в замке зажигания. Еще одна опция – турботаймера – с ее помощью выполняется автоматическая задержка отключения силового агрегата для охлаждения турбины. Функция свободных рук позволяет включать и отключать систему без использования пульта. “Сигналка” будет автоматически реагировать на приближение автовладельца с брелком.
Отдельно следует сказать о функции автоматического запуска мотора. Настраиваться эта опция может с помощью пульта либо другого внешнего девайса. “Сигналка” позволяет осуществить пуск мотора по таймеру, снижению температуры до определенного уровня или при падении напряжения в бортовой сети. Последний вариант особенно подойдет автовладельцам, машины которых оснащены слабыми аккумуляторами.
Имеется возможность подключения к цифровой шине авто. Это позволяет реализовать дополнительные опции. К примеру, настроить работу доводчиков, в результате чего электрические стеклоподъемники будут автоматически подниматься при активации охранного режима. При возможности можно настроить автоматическое складывание зеркал.

Что касается основных функций:

блокировка силового агрегата при попытке взлома машины;
наличие функции антиограбления;
возможность автоматической активации защитного режима;
возможность включения охраны при заведенном двигателе;
опция Паника;
возможность обхода нерабочих зон при активации режима охраны.

Антон Ковалев показал, как осуществляется автоматический пуск на примере автомобиля Рено Дастер, оборудованного комплексом Шерхан.

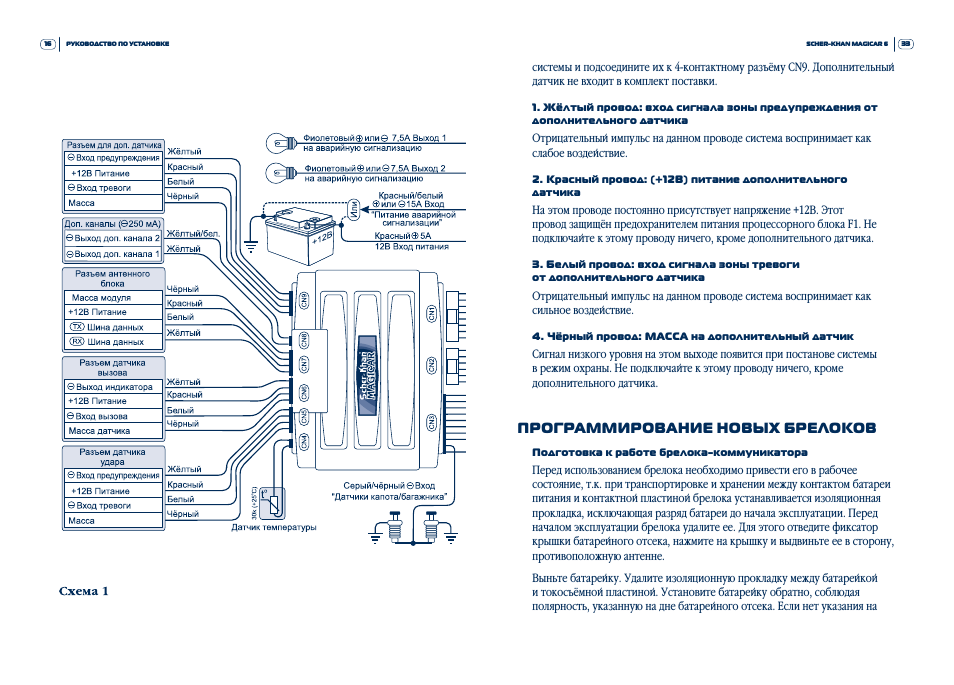

Схема подключения сигналок «Магикар»

Сведения по установке охранных систем Sher khan, если речь идет о семействе Магикар, находятся в свободном доступе.

Подключение «Магикаров» старого семейства

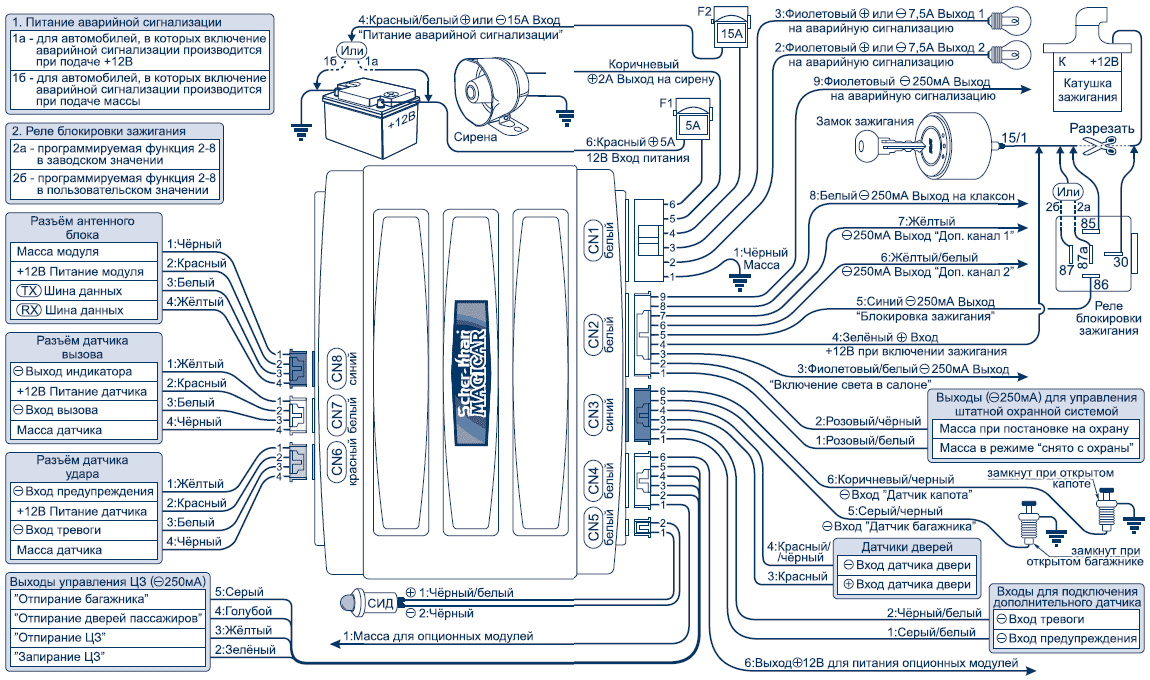

Схема, показанная здесь, подходит для систем Scher khan magicar c номером 9 и меньше. Модули Scher khan magicar «старого семейства» оснащены однотипным разъемом, что сделано, чтобы ремонт или даже замену было выполнить проще. Перечислим основные различия Логикара и Магикара:

Как видно из схемы, чтобы реализовать автозапуск, используется разъем сигналки Scher khan magicar c шестью контактами. У системы Sher khan семейства Логикар есть три дополнительных сигнальных выхода, а здесь – один («фиолетовый» шнур).
Система Scher khan magicar может эмулировать все цепи, проходящие через замок. Для систем Sher khan семейства Логикар это не выполнено.
Опций, аналогичных F2-29, для систем Scher khan magicar не предусмотрели. Выполнить подключение к кнопке «START/STOP» можно, и к необходимости выполнять ремонт это не приведет. Но автозапуск будет работать через раз.

Если кнопка «START/STOP» используется, а мотор нужно оборудовать автозапуском, не покупайте комплект Scher khan magicar c номером 9 или ниже. Последнее, кстати, характерно и для сигналок Старлайн, если только они не относятся к новым семействам.

Изучив отзывы, можно понять, что охранная система под названием Scher khan magicar – это надежное и долговечное устройство. Сам основной блок выходит из строя редко, но иногда требуется выполнять ремонт брелока. То, что попадает людям в руки, нуждается в ремонте чаще всего, и брелоки Sher khan не являются исключением.

Брелок для «пятого Магикара»

Впрочем, вышесказанное относится и к другим системам, таким как Старлайн и т.п.

Еще есть мнение, что при помощи кодграббера Шерханы взламываются, так как в них используется односторонний код. Фирма Старлайн, в свою очередь, применяет диалоговое кодирование, что выглядит лучше. Перечислим модели сигналок, для которых кодграбберы существуют:

Логикар 1, 2, 3 и 4 (автозапуском наделены модели 2 и 4);
Любая сигнализация Scher khan magicar до десятого семейства включительно, а также модели A, B, C, D, Vegas.

Речь здесь шла о сигналках Scher khan magicar c кодированием MAGIC CODE, MAGIC CODE PRO и PRO-2. «Третий» магический код пока не взломан.

Автосигнализация SCHER-KHAN или Starline

Есть такая фигня. Starline a93. Раньше было так: когда холодает, начинает нормально работать.

В Ситро С1 такая установлена. Отключил нах — аккумулятор жрет безбожно! Стоит машину оставить на выходные и капец — аккум почти в ноль. Отключил только блок (выдернул питание), без снятия проводки — аккумулятор перестал разряжаться.

Стояла сигнализация Старлайн, которая в связи с окисление платы и частичной выхода ее из строя, стала самостоятельно заводить автомобиль. То есть стала подавать сигнал на реле стартера и тем самым крутить двигатель.

Так же через некоторое время, сигнализация стала так же пытаться запустить стартер на рабочем двигатели. Сигнализация была полностью удалена из авто. Через неделю проявился данный дефект.

Имея в закромах старлайн а91 поехали менять. Был установлен старлайн. Все работает, все прекрасно. Попутно был подключен видеорегистратор и радар детектор, включающийся при повороте ключа (не люблю кучу прикуривателей).

По случаю приобрёл комплект автосигнализации Scher-Khan Universe. По функционалу прикольная.

Старлайн 63 хорошая сигнализация, и автозапуск будет радовать и летом и зимой.

Старлайн лучше работает когда подключён к гене. Выхожу машина тёплая.

Так как на машине стояла односторонняя сигнализация Sheriff, которая легко считывается. Хотелось поставить двухстороннюю с автозапуском. Изначально хотел поставить davinci phi-1380rs, но все же решил ставить надежную автосигнализацию Starline A93.

Очень удобно. Пока дохожу до стоянки, двигатель прогревается и переходит на газ. Не приходится ждать 3-5 мин. Сел и поехал). Еще одно значительное преимущество Starline. Сигнализация устойчива к радиопомехам, а так же надежная защита от кодграбберов.

Сигналка ставилась ради автозапуска. Старлайн S96. Управление с приложения, функции бесключевого доступа остаются, ничего не надо дополнительно открывать с брелка.

Напишите свой отзыв

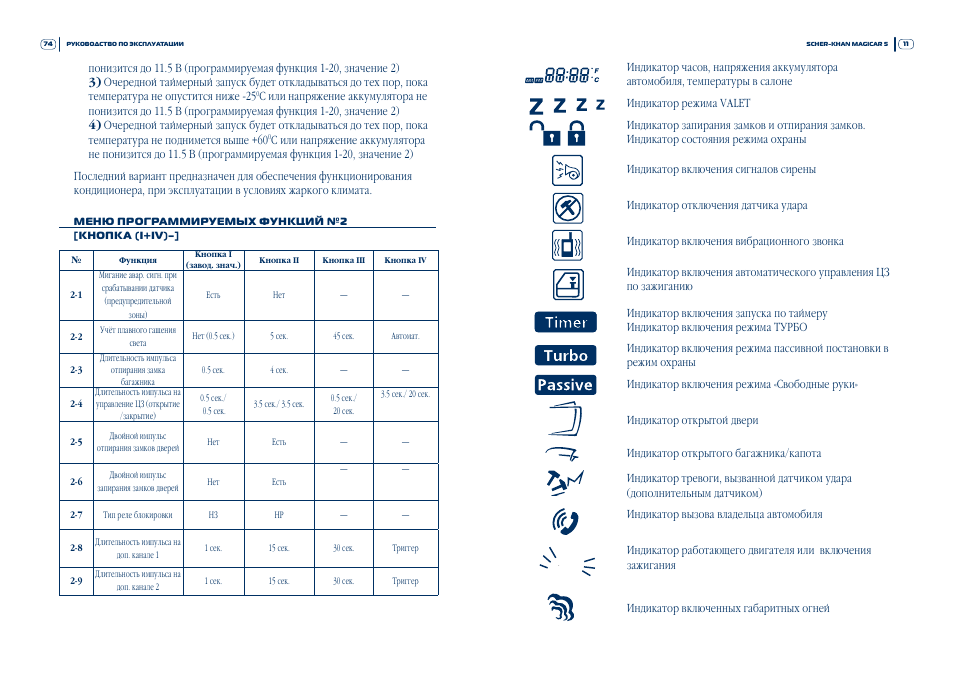

Значки и кнопки на брелке

В приложенной к инструкции схеме значки на брелке автосигнализации пронумерованы таким образом:

Автоматическое включение мотора по таймеру. Двигатель машины будет запускаться через некоторые временные интервалы.
Турботаймер. При активации опции силовой агрегат работает в течение установленного пользователем времени. Это предотвращает быстрый выход частей двигателя из строя.
Пассивная активация охраны.
Автоматическое возобновление охраны.
Индикатор тревожных сигналов, издаваемых сиреной.
Деактивация датчика удара.
Виброрежим брелока.
Управление дверными замками при активном и отключенном зажигании.
Открытая дверь багажника или неактивный концевой выключатель.
Работа мотора после автоматического включения.
Блокировка или открывание замков.
Не закрыта дверь.
Время или выбранная температура запуска двигателя.
Включен сервисный режим.
Требуется выход пользователя к автомобилю.
Работает аварийная сигнализация.
Включен дополнительный контроллер.
Индикация заряда источника питания в брелоке. Мигающее обозначение свидетельствует о необходимости замены батареек.
Потеря связи брелока с головным устройством.

Читать также: Короб для сабвуфера из дсп

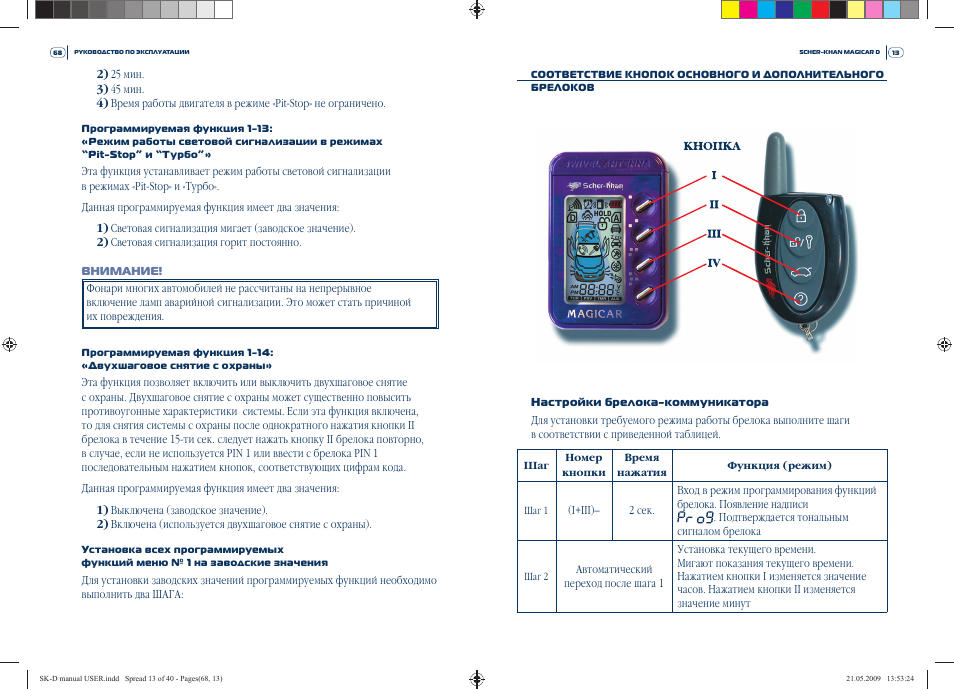

Кнопки брелока Шерхан Магикар 8 имеют такие предназначения:

1. Короткое нажатие клавиши используется для включения защитных функций, прерывания тревожного оповещения и блокировки силового агрегата. Длинным нажатием включается тревожный режим.
2. Элемент используется для деактивации охраны, разблокировки стартера и системы зажигания, дистанционного открывания дверей. Длинным нажатием клавиши включают и останавливают силовое устройство.
3. Элемент активирует подсветку дисплея. Длинное нажатие клавиши способствует входу в режим управления дополнительными каналами.
4. Используется для активации системы самодиагностики.
1+2. Подача команды на включение сирены. Длительным нажатием клавиш переходят в режим управления вторым автомобилем, оснащенным той же моделью сигнализации.
1+3. Комбинация используется для перевода сигнализации в сервисный режим.
1+4. Короткое нажатие клавиш используется для включения и деактивации датчика чувствительности.
2+4. С помощью этих кнопок изменяются параметры таймера для автозапуска.
3+4. Комбинация кнопок позволяет заблокировать элементы управления брелоком.

Программирование брелков

Хотя «отваливающиеся» брелки – это в основном прерогатива линейки Logicar, где необходимость в регулярной перепрописке успела давно стать притчей во языцех, вероятность потери распознавания есть и здесь. Прописать брелок Шерхан 5 нетрудно, достаточно запомнить простой порядок действий.

В первую очередь нужно запомнить, что перепрописываться должен весь комплект: в начале процедуры память о всех ранее записанных в память брелоках стирается. Если проблема возникла в дороге, когда с собой только один брелок, по возвращении домой стоит повторить процедуру, но уже с полным комплектом – иначе при поломке основного брелка придется открывать машину с аварийным снятием системы с охраны. На всех прописываемых брелках с LCD-экраном нужно выключить функцию «Свободные руки» (удерживая две секунды кнопку 1), а система снимается с охраны.

Программирование брелка выполняется в три этапа:

Быстро трижды включить и выключить зажигание, после чего световая сигнализация должна подать одну вспышку.
Снова включить зажигание, оставив его в таком состоянии.
С паузой не более 4 секунд поочередно нажать кнопки 1 на всех прописываемых брелках (не более трех).

Выход из режима прописывания брелков произойдет автоматически спустя 4 секунды после последнего нажатия.

Повторное прописывание – одна из самых действенных мер в случае, если не работает брелок Магикар 5. Только убедившись в том, что связи нет физически (то есть прописывание брелка не удается), нужно искать проблему в системе или менять брелок.

Работа датчиков

Если световой индикатор мигает, то это означает, что система безопасности контролирует двери, багажник и другие детали автомобиля, через которые в него можно проникнуть. «Шерхан Магикар 5» дополнительно проверяет все датчики и непрерывно следит за ними, в то время как автомобилист может расслабиться, ведь его машина в надёжных руках!

Устройство позволяет подключить функцию управления задержкой освещения в салоне. В случае её активации произведётся также и контроль триггеров. Через полминуты после того, как автомобиль был поставлен в режим охраны, начнёт свою работу и датчик удара.

Сигнализация Шерхан принцип работы

Функционально сигнализация разделена на охранный и управляющий блоки. Блок охраны монтируется в салоне автомобиля и реагирует на попытки несанкционированного проникновения в салон и запуска двигателя. Для этого он оснащен датчиками удара, перемещения и каналом для получения данных с ЭБУ и датчиков открытия дверей.

К бортовому компьютеру, блоку управления двигателем и центральному замку модуль сигнализации подключается проводами или через шины CAN и K-LINE (при наличии таковых).

Управляющий блок представлен в виде брелока и в некоторых моделях «Шерхан» может дублироваться салонным модулем управления. Брелок сигнализации осуществляет радиообмен с блоком управления. Команды отправляются в зашифрованном виде, что исключает возможность их подмены и перехвата.

Как установить сигнализацию Scher-Khan Magicar 9?

Чтобы приступить к установке сигнализации Шерхан Магикар 9, необходимо:

подготовить инструменты и расходные материалы;
распаковать устройство;
распечатать схемы подключения.

Инструменты и материалы для установки

Перед монтажом потребуется подготовить:

набор отверток;
комплект гаечных ключей;
канцелярский нож;
паяльник с припоем;
термоусадочные трубки;
изолента;
пластиковые хомуты.

Техника безопасности

Правила безопасной установки:

Подключение системы производится при обесточенной бортовой сети, поэтому аккумулятор предварительно надо отключить. Если этого не сделать, можно спровоцировать замыкание и выход из строя не только элементов сигнализации, но и электронных устройств автомобиля.
При подключении контактов нельзя использовать метод скрутки. Соединение должно осуществляться путем пайки с применением припоя.
Места наращивания проводов необходимо защитить термоусадочными трубками.
Укладку кабелей нельзя производить там, где установлены движущиеся элементы кузова.
После прокладки кабеля необходимо дополнительно обмотать изолентой, это позволит предотвратить их быстрый износ.
Все электроцепи сигнализации нужно защитить предохранительными устройствами.

Пошаговое руководство

Алгоритм действий:

Выполняется установка микропроцессорного модуля, для его расположения необходимо выбрать максимально скрытое место. Оптимальным вариантом будет монтаж устройства за комбинацию приборов или центральную консоль, для ее разбора используются отвертки и гаечные ключи. При выполнении установки модуль можно обмотать поролоном, чтобы не допустить негативного воздействия на него вибраций. Блок надо расположить разъемом вниз для предотвращения попадания влаги путем стекания капель по проводам, для его фиксации используются пластиковые стяжки.
Сирена ставится под капотом машины в наиболее скрытом месте. Ее нельзя устанавливать рядом с впускным коллектором или нагревающимися частями двигателя, в противном случае сирена расплавится. Рупор устройства должен быть направлен вниз, чтобы внутри не собиралась влага.
Температурный контроллер устанавливается на патрубке системы охлаждения под капотом авто. Можно выбрать любой шланг, к которому подключен термостат. Датчик надо зафиксировать.
Контроллер удара и чувствительности устанавливается в салоне машины, желательно — в его центральной части. Монтаж производится на ровную поверхность, как вариант — на перегородку между моторным отсеком и салоном. Резиновые и пластиковые прокладки использовать нельзя, поскольку это нарушит работу параметра чувствительности устройства, и сирена будет срабатывать без причины.
На внутренней поверхности ветрового или заднего стекла устанавливается модуль приемопередатчика. Его нельзя ставить рядом с металлическими изделиями или электронными приборами, расстояние между ними должно быть не менее 50 мм. Предварительно поверхность стекла очищается и обезжиривается. От высоты установки модуля приемопередатчика зависит качество синала: чем выше, тем лучше.
Диодная лампа состояния системы устанавливается на приборной панели в области лобового стекла. Этот элемент надо расположить так, чтобы его работу было видно с улицы.
На капот ставится концевой выключатель, для его размещения необходимо выбрать наиболее сухое место. Если устанавливаются дополнительные переключатели на двери и багажник, то надо снять декоративную обшивку. Провода от этих устройств необходимо вывести в салон.
После установки всех компонентов производится их подключение в соответствии с электросхемой.

Канал «2012SHERKHAN» подробно рассказал о процедуре монтажа противоугонной системы Шерхан Магикар 9 с цифровым КАН-интерфейсом.

Как настроить сигнализацию?

Прежде чем включить сигнализацию и начать ею пользоваться, необходимо разобраться с настройкой. Полное руководство представлено в инструкции, мы разберем основные нюансы этого вопроса.

Заводить двигатель удаленно на машинах с механической трансмиссией можно после подготовки транспортного средства к этому процессу.

Как подготовить машину:

Заведите мотор, закройте все двери и потяните за рычаг ручного тормоза. Нажмите клавишу 3 на пульте

Обратите внимание, педаль тормоза должна быть отпущена.Если в замке зажигания стоит ключ, то его надо извлечь после нажатия кнопки. Когда в автомобиле используется клавиша Старт/Стоп, то ничего трогать не нужно.
После выполненных действий покиньте салон автомобиля и выполните активацию режима охраны. Для этого кратковременно нажмите на клавишу 1.

Для этого кратковременно нажмите на клавишу 1.

Для активации всех опций пульт управления должен быть привязан к системе:

Отключается защитный режим машины. Ключ устанавливается в замок, включается зажигание.
Клавиша аварийного режима Валет нажимается единожды.
Затем эта кнопка зажимается и удерживается до момента, пока диодный индикатор не начнет гореть без перерыва.
На каждом пульте по очереди надо нажать клавишу 1. Если система примет сигнал от брелка, диодный индикатор моргнет один раз.
Подождите пять секунд и отключите зажигание.

Канал Nicholas291979 рассказал о работе, а также протестировал функциональность охранного комплекса Шерхан 11.

Автозапуск по температуре

Процедура настройки срабатывания мотора при наступлении определенной температуры осуществляется так:

Зайдите в меню программирования опций. Для этого одновременно зажмите кнопки 1 и 4. Откроется меню.
Зажмите кнопку 3 на пульте.
Система зайдет в меню настройки температурного режима. Для изменения параметров от 0 до -30 градусов нажимайте на кнопки 1 или 2. При каждом нажатии температура будет изменена на 5 градусов.
Чтобы сохранить настройки, нажмите на клавишу 4, только не зажимайте ее.

Автозапуск по времени и таймеру

Чтобы выполнить пуск ДВС по таймеру либо времени, сделайте следующее:

Зайдите в меню программирования функции, для перехода надо зажать клавиши 1 и 4 на брелке.
С помощью клавиши 3 надо выбрать часы либо минуты.
Кнопками 1 и 2 можно увеличить либо уменьшить временные показатели. После того как нужное значение будет выбрано, нажимается клавиша 4.

Канал videomax12345 продемонстрировал работу основных функций системы Шерхан.

Как отключить автозапуск двигателя?

Отключить функцию можно так:

Одновременно зажмите кнопки 1 и 2.
Клавишу 4 надо кликнуть 16 раз. После каждого нажатия сирена должна издать один звуковой сигнал.
После ввода комбинации динамик сирены должен издать 15 кратковременных сигналов.
Нажмите на кнопку 3. Это приведет к деактивации функции автозапуска.

Инструкция по настройке автозапуска

Автоматический запуск двигателя является одной из самых полезных функций всех сигнализаций Шерхан, поэтому каждому водителю нужно знать, как настроить автозапуск, изучив инструкцию к сигнализации Шерхан, на основе которой прописывается брелок Магикар. Перед началом программирования нужно деактивировать охранные функции, выключить зажигание и опцию «свободные руки».

Дальше Scher-Khan Magicar 5 программируется с учетом следующих правил:

Использовать автоматический запуск можно исключительно на открытом пространстве с возможностью визуальной оценки ситуации.
Нельзя запускать двигатель, если позади расположены люди.
Если автомобиль стоит на парковке, важно предварительно включить стояночный тормоз.
Включая функцию автозапуска, убедиться, что рычаг КПП расположен на нейтральной позиции.
Постоянно следить за уровнем охлаждающего вещества и масла.
Не разрешать детям играть с брелоком и совершать какие-либо манипуляции.

Если есть желание привязывать брелоки с автозапуском на автомобилях с механической коробкой передач, нужно использовать один из следующих вариантов:

Первый вариант подразумевает программирование брелков, прописанных в системе, после остановки транспортного средства, фиксации стояночного тормоза и зажатия нейтрального положения рычага коробки. Если двигатель остается работающим, открыть дверь, выйти наружу, а потом захлопнуть ее — силовой агрегат должен заглушиться.

При необходимости достать вещи из багажника стоит применить второй метод:

После выбора нейтральной позиции рычага выйти наружу, не закрывая за собой дверь.
Открыть багажник и достать из него нужные вещи.
Закрыть дверь, захлопнуть крышку.

Существует и третий вариант. Он основан на таком принципе:

Выбрать нейтральное положение коробки переключения передач и зафиксировать ручной тормоз.
Закрыть двери и нажать на 2-кнопку брелока, удерживая ее 2 секунды.
Выключить зажигание и покинуть салон.
Закрыть дверь и дождаться остановки мотора.

По времени

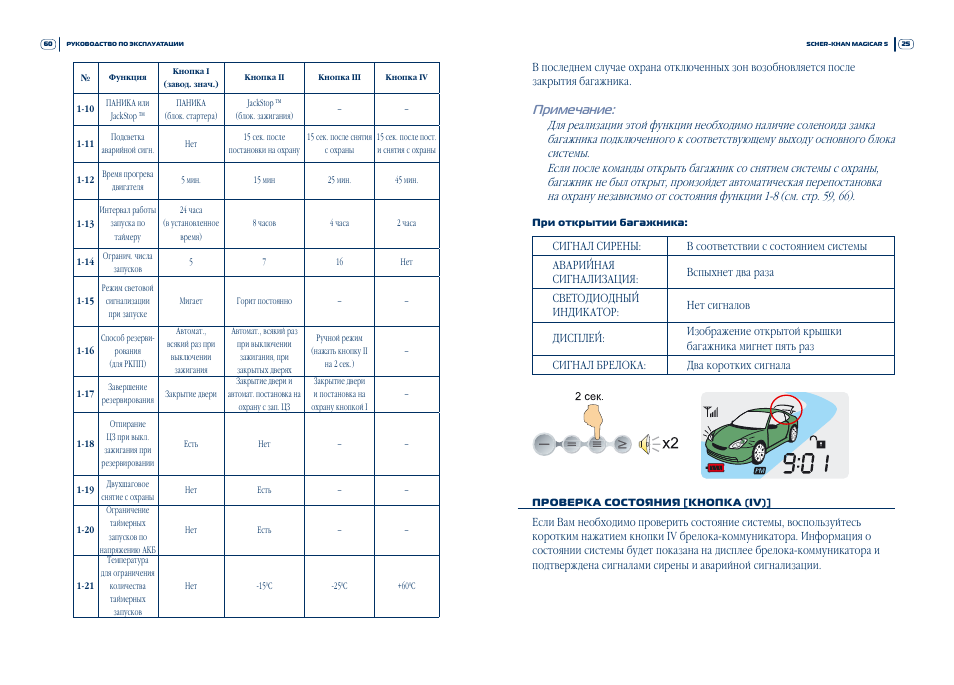

Чтобы сделать прошивку автозапуска по таймеру, нужно руководствоваться заводской схемой и таблицей программирования. Для начала нужно нажать на кнопки 3 и 4 и воспользоваться схемой с таблицей программирования, где написано, что и как делать. Существует два варианта работы:

Запуск каждый день с интервалом в одни сутки.
Автоматический повтор запуска через 2/4 или 8 часов.

По температуре и напряжению

Выполняя программирование брелков (v) для настройки автозапуска по температурному диапазону и бортовому напряжению, стоит следовать такой инструкции:

Выключить запуск по таймеру.
Нажать на кнопку 4 не меньше 21 раза.
Выбрать порог включения.
Включить таймер.
