Схема электропроводки уаз 3303 двигатель 402

Алгоритм работы многофункциональных переключателей

Новая схема вызвала множество нареканий у автовладельцев своим «запутанным» алгоритмом. Однако, подобная схема повсеместно применяется на автомобилях импортного производства и считается более безопасной при вождении.

Обозначенный на картинке «А» рычаг управления светом фар и указателей имеет следующий алгоритм:

Положение I – включается ближний свет (если активирован центральный переключатель на панели приборов). При этом указатели поворотов выключены;
Положение II (нефиксируемое) – включение левого поворота;
Положение III (фиксируемое) – включение левого поворота;
Положение IV (нефиксируемое) – включение указателя правого поворота;
Положение V (фиксируемое) – включение правого поворота;
Положение VI (рычаг на себя) – включение дальнего света (нефиксированное положение);
Положение VII (рычаг от себя) -включение дальнего свет фар, при условии включения центрального переключателя на панели приборов (фиксированное положение).

Обозначенный на картинке «Б» рычаг управления режимами стеклоочистителей и омывателей лобового стекла имеет следующие положения:

Пол. I – приводы очистителя и омывателя обесточены;
Пол. II (нефиксируемое) – активируется прерывистый режим работы стеклоочистителей;
Пол. III (фиксируемое) – аналогично пол.2;
Пол. IV (фиксируемое) – малая скорость работы постоянного режима стеклоочистителя;
Пол. V (фиксируемое) – большая скорость работы постоянного режима очистителя;
Пол. VI (рычаг на себя) – одновременное кратковременное включение смывателя и стеклоочистителя (нефиксированное положение);

Положение VI требуется при внештатных ситуациях, когда встречный автомобиль забрызгивает лобовое стекло грязью. Одновременная работа дворников и омывателя позволяет быстро восстановить обзор.

Секреты «долгожительства» на отечественном рынке

Открыв архивную статью журнала «За рулём» 1965-го года, приуроченную к началу серийного производства УАЗовских малотоннажников, мы узнаём, что эти развозные автомобили были призваны освободить советские среднетоннажные грузовики от работ с наполовину или даже на треть наполненным кузовом, и способствовать тем самым экономии народных средств. Сегодня УАЗовские грузовики находят своё основное применение не в городах, а в глубинке, на бездорожье. Это их «стихия», где по проходимости современные грузовики не могут с ними сравниться.

Секреты популярности УАЗ-3303 кроются в следующих факторах:

Простота конструкции, которая позволяет показывать превосходные технические характеристики, независимо от условий эксплуатации. Конструкция машины не только проста, но и обладает высочайшей прочностью и износостойкостью.
Высокие показатели маневренности и очень компактные габариты; для автомобиля этого класса не требуется наличия категории «С», достаточно «легковой» категории «В».
Отличный обзор (за счёт широкого и объёмного лобового стекла, а также за счёт того, что кабина грузовика – шире кузова).
Неприхотливость; доступность и простота в обслуживании и ремонте.
Удобная грузовая платформа, в которой легко размещаются четыре евро-паллеты стандартного размера 800 х 1200 мм.
Подключаемый полный привод с тремя режимами работы: экономичный заднеприводной; полноприводной; полноприводной с понижающими передачами.

Все эти положительные качества УАЗ-3303, конечно, имеют значение. Но по-настоящему решающими для потенциальных покупателей становятся следующие:

Доступная цена самого автомобиля и запасных частей к нему.
Отличная проходимость в любых, даже самых сложных дорожных условиях.

Вот почему, несмотря на свой более чем полувековой возраст, классические легкотоннажные коммерческие автомобили из Ульяновска продолжают пользоваться стабильным спросом. Если в городе их использование вряд ли имеет смысл – есть много гораздо более современных развозников-малотоннажников, то в сельской местности, в горах и лесах; в любых регионах, где нет качественных дорог, а грузы нужно перемещать регулярно, «головастик» может стать просто незаменимым.

Ради превосходной проходимости и дешёвой цены покупатели готовы закрыть глаза на архаичную эргономику, «антикварный» внешний вид, слабый комфорт и не всегда безупречную надёжность. Также и машинами «скорой помощи», аварийных и оперативных служб в глубинке до сих пор работают УАЗики-«буханки».

Электросхема УАЗ 3303

Установка генератора 90 Амп в УАЗ 469
Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151
Замена генератора УАЗ 3962
Генератор ЗиЛ 131 в УАЗ 469

Установка генератора 90 АмпУАЗ 469

После первого же использования лебёдки родной (СССРовский) генератор на 40А перестал заряжать АКБ. В гараже был найден генератор на 90 А от бычка. Крепление такое же как на Уазе. Этот генератор пролежал 5 лет, и не известно, в каком он состоянии. Не поставишь — не узнаешь. Был куплен регулятор напряжения (далее РН) от Волги (13 3702). Чтобы новый генератор правильно встал на своё место, нужно на него установить шкив со старого гены. Снять шкив с советского генератора вручную и с помощью отвертки не удалось.

Схема УАЗ-3303

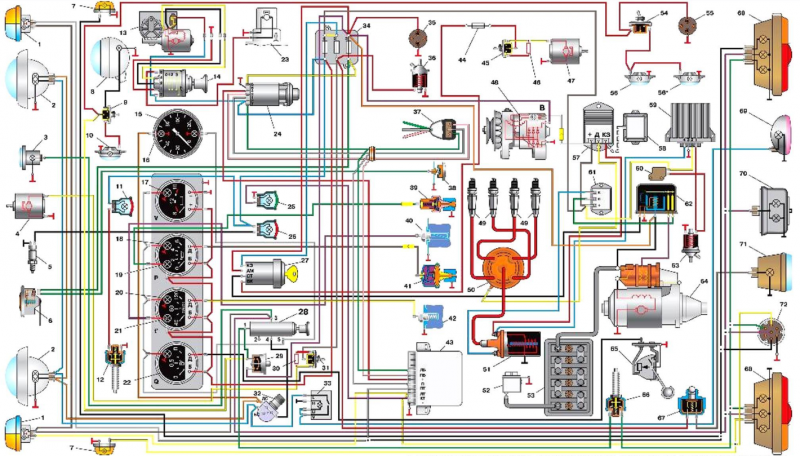

Рис. 247. Схема электрооборудования автомобилей УАЗ-3303:

1-передний фонарь; 2-фара; 3-электродвигатель смывателя; 4-электродвигатель стеклоочистителя; 5-переключатель стеклоочистителя и смывателя; 6-звуковой сигнал; 7-выключатель плафона кабины; 8-плафон кабины; 9-выключатель звукового сигнала; 10-спидометр; 11-сигнальная лампа включения дальнего света фар; 12-вольтметр; 13-указатель давления масла; 14-сигнальная лампа аварийного давления масла; 15-указатель температуры охлаждающей жидкости в блоке цилиндров; 16-сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 17-указатель уровня топлива в баке; 18-тепловой предохранитель; 19-ножной переключатель света; 20-выключатель аварийной сигнализации; 21-штепсельная розетка; 22-блок плавких предохранителей; 23-сигнальная лампа включения стояночного тормоза; 24-сигнальная лампа аварийного состояния гидропривода тормозов; 25-сигнальная лампа указателей поворота; 26-переключатель указателей поворота; 27-прерыватель указателей поворота; 28-выключатель зажигания; 29-выключатель сигнальной лампы включения стояночного тормоза; 30-выключатель сигнальной лампы аварийного состояния гидропривода тормозов; 31-датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе; 32-датчик сигнальной лампы аварийного давления Масла; 33-датчик указателя давления масла; 34-датчик указателя температуры охлаждающей Жидкости в блоке цилиндров; 35-центральный переключатель света; 36-генератор; 37-регулятор напряжения; 38-выключатель фонаря заднего хода; 39-выключатель электродвигателя вентилятора; 40-выключатель электродвигателя вентилятора отопителя; 41-выключатель сигнала торможения; 42-свеча зажигания; 43-датчик-распределитель; 44-добавочное сопротивление; 45-катушка зажигания; 46-стартер; 47-дополнительное реле стартера; 48-аккумуляторная батарея; 49-выключатель «массы»; 50-электродвигатель вентилятора; 51-электродвигатель вентилятора отопителя; 52-переключатель датчиков топливных баков; 53-датчики указателя уровня топлива в баке; 54-аварийный вибратор; 55-транзисторный коммутатор; 56-электронный блок управления карбюратором; 57-электромагнитный клапан; 58-микровыключатель; 59-прикуриватель; 60-задний фонарь; 61-фонарь освещения номерного знака; 62-фонарь заднего хода; 63-клапан разбалансировки поплавковой камеры карбюратора

а-схема подключения генератора со встроенным интегральным регулятором напряжения

Условное обозначение расцветки проводов: Б-белый; Г-голубой; Ж-желтый; 3-зеленый; К-красный; Кч-коричневый; О-оранжевый; Р-розовый; С-серый; Ф-фиолетовый; Ч-черный

1. Поз. 39 и 50 устанавливаются на автомобилях в тропическом исполнении. 2. Поз. 56, 57, 58 с карбюратором К-126ГУ не устанавливаются

Источник

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Схема проводки для «Буханки» с инжекторным двигателем

Элементы электросхемы УАЗ «Буханка» инжектор 409 включают в себя следующие позиции:

Передний правый фонарь, состоящий из ламп указателя поворота и габаритного освещения.
Электрический насос омывателя лобового стекла.
Очиститель ветрового остекления.
Подрулевой переключатель режимов работы очистителя и омывателя.
Клавиша управления задним противотуманным фонарем.
Кнопка внешней аварийной сигнализации.
Электрический двигатель крыльчатки дополнительного отопителя, размещенного в пассажирской части салона. Узел применяется на некоторых комплектациях автомобиля, например, 220695 или 396255.
Правая фара головного света.
Дополнительный резистор в цепи вентилятора основного отопителя (применяется на всех микроавтобусах).
Электрический двигатель основного устройства обогрева и вентиляции салона.
Переключатель режимов работы вентилятора.
Резистор дополнительного устройства обогрева (устанавливается только совместно с поз. 7).
Управление работой второго отопителя (опция).
Топливный модуль, установленный внутри бака.
Правый повторитель поворота.
Задний комбинированный фонарь по правой стороне.
Сенсор измерения уровня тормозной жидкости в расходном бачке.
Клаксон.
Управление работой звукового сигнала.
Реле включения противотуманной фары на задней части автомобиля.
Переключатель режимов работы внешней световой сигнализации.
Блок контрольных сигнализаторов.
Спидометр.
Отдельный предохранительный элемент в цепи питания двигателя основного отопителя.
Генератор.
Стартер двигателя.
Аккумулятор 12В.
Прерыватель провода «массы», устанавливается на части автомобилей.
Плафоны подсветки заднего регистрационного знака.
Противотуманная фара на кормовой части.
Подрулевой переключатель указателей направления поворота.
Тепловой предохранительный элемент.
Комбинация приборов.

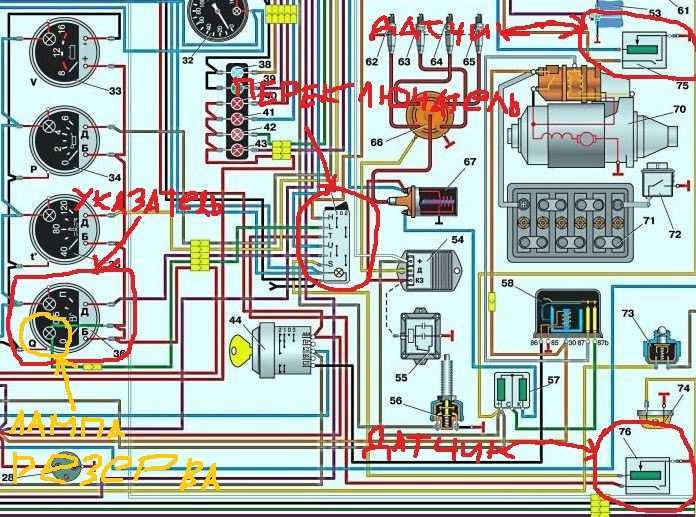

Клавиша выбора топливного бака. Применяется только на части автомобилей, машины модели 330395, 330365 и 390945 оснащаются единым резервуаром для бензина.
Датчик индикации аварийного давления в системе смазки.
Сенсор измерения давления масла (для отображения манометром).
Реле управления цепями стартера.
Плафон индикации включенной передачи заднего хода.
Концевой переключатель стоп-сигналов (расположен около педали тормоза).
Соединительная колодка для проводки.
Выключатель двигателя помпы для принудительной циркуляции охлаждающей жидкости через дополнительный отопитель.
Электродвигатель для привода насоса жидкости.
Датчик сигнализатора превышения допустимого порога температуры силового агрегата.
Измерительный элемент уровня топлива в баке.
Датчик измерения скорости движения.
Задний комбинированный фонарь по левой стороне.
Левая фара головного света.
Контактная группа для управления аварийной сигнализацией и указателями направления поворота.
Концевой элемент, предназначенный для замыкания цепи фонаря индикации движения задним ходом.
Передний левый фонарь, состоящий из ламп указателя поворота и габаритного освещения.
Кнопка ножного переключателя дальнего/ближнего света фар.
Колодка предохранителей.
Розетка для подачи питания на дополнительное электрическое оборудование.
Отключение зажигания.
Кнопка сигнализатора положения рычага стояночного тормоза.
Левый повторитель поворота.
Плафон подсветки кабины.
Переключатель системы освещения салона.
Лампа подсветки интерьера пассажирского отделения.
Управление подсветкой.

Схема проводки УАЗ «Буханка» инжректор

Платформа для конвейерных моделей

Ставшая знаменитой «Буханка», благодаря своему цельнометаллическому кузову модель «452» послужила платформой для создания целой линейки транспортных средств:

УАЗ 2206 – микроавтобус, рассчитанный на 11 человек;
УАЗ 3962 – автомобиль для службы скорой медицинской помощи;
УАЗ 396255 – гражданская модификация санитарного авто для нужд сельской местности;
УАЗ 39099 – продвигается под именем «Фермер». Рассчитан на 6 пассажиров и 450 кг груза;
УАЗ 3741 – автомобиль-фургон для перевозки 2 пассажиров и 850 кг груза;
УАЗ 3303 – бортовой автомобиль с кузовом открытого типа;
УАЗ 3904 – грузопассажирская версия, совмещающая удобства цельнометаллического кузова для пассажиров и открытого кузова для грузов.

Электрическая схема УАЗ 3303 старого образца: неисправности электропроводки и электрооборудования

Работа электрооборудования в любом современном автомобиле напрямую зависит от работоспособности и целостности проводки. Именно поэтому каждый автовладелец должен разбираться в электросхеме авто. В частности, речь идет о легендарных отечественных автомобилях УАЗ. Что представляет собой электрическая схема УАЗ-3303 старого образца и какие неисправности для нее характерны — об этом мы расскажем ниже.

Нюансы электрооборудования

Зажигания. Эта система состоит из разных элементов — распределителя, катушки, свечей, высоковольтных проводов, по которым передается заряд.
Предохранительный блок. Этот узел представляет собой совокупность предохранительных устройств, предназначенных для защиты электроцепей установленных устройств и электрооборудования.
Омыватель стекла. Система омывания состоит из щеток стеклоочистителя, трапеции, электронасоса, расширительного бачка, редуктора и прочих компонентов. Основное назначение заключается в качественной очистке лобового стекла.

Работа любой схемы подразумевает использование аккумуляторной батареи, а также генераторного устройства. Первая используется для обеспечения питанием всего оборудования при отключенном двигателе, а второй — для запитки АКБ, а также питания электрических устройств на заведенном моторе (автор видео — канал Защити свои интересы).

Возможные неполадки проводки

Что может привести к проблемам в работе проводки:

Обрыв проводов или повреждение их изоляции. В обоих случаях единственным вариантом будет замена поврежденного участка электроцепи. Обрыв цепи, а также перетирание кабелей может быть обусловлено воздействием внешних факторов, к примеру, если проводка была уложена там, где присутствуют трущиеся механизмы. Прежде чем заменить кабель, необходимо устранить причину, в противном случае неисправность в скором времени возникнет вновь. Решать проблему перетирания изоляции путем накручивания на кабель нескольких слоев изоленты также нецелесообразно.
Короткое замыкание в системе. Определить такую неисправность позволит только диагностика электроцепи с помощью тестера — мультиметра. Замыкание может быть обусловлено также перетиранием кабелей электросети.
Скачки напряжения. Такие неисправности могут быть обусловлены использованием слишком мощных потребителей энергии. Рассмотрим самый простой пример: вы установили в гнездо прикуривателя разветвитель на несколько гнезд. При включении потребителей напряжения в каждое гнездо на прикуриватель подается более высокий заряд тока. Гнездо прикуривателя рассчитано на определенное напряжение, а если вместо одного устройства питается два или три девайса, то соответственно, напряжение, проходящее через гнездо, будет выше в несколько раз. Это способствует появлению перепадов в работе электрической системы.

Фотогалерея «Неисправности проводки»

Как определить неисправность?

Если в работе электропроводки возникли неполадки, это можно определить по таким симптомам:

Генераторный узел перестал выдавать зарядный ток. То есть электрооборудование либо перестало питаться, либо ток в сети слишком низкий. Такая неисправность может сопровождаться шумом при работе подшипниковых устройств.
Возникли неисправности в работе стартерного механизма. Теперь девайс не может провернуть коленчатый вал мотор, роторный узел может вращаться, однако коленвал не поворачивается. При попытке запуска силового агрегата могут раздаваться щелчки реле. Также неработоспособность стартера может проявиться в том, что двигатель автомобиля запускается, но после этого стартерный узел не отключается.

Загрузка .

Что нужно знать о ремонте генераторного устройства — инструкция по замене реле регулятора представлена в ролике ниже (автор видео — Олег Переплеткин).

Что входит в электросхему?

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

В качестве массы используется кузов транспортного средства.
Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
Позволяет защитить салон авто от проникновения грязи и пыли.
Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Моторный отсек автомобиля АУЗ

Пассивная безопасность

Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.

Схема УАЗ-3741, УАЗ-3909 – Схемы электрооборудования – УАЗ

Рис. 245. Схема электрооборудования автомобилей УАЗ-3741, УАЗ-3909:

1-передний фонарь; 2-фара; 3-повторитель указателей поворота; 4-электродвигатель смывателя; 5-электродвигатель стеклоочистителя; 6-переключатель стеклоочистителя и смывателя; 7-звуковой сигнал; 8-выключатель плафона кабины; 9-плафон кабины; 10-выключатель звукового сигнала; 11-спидометр; 12-сигнальная лампа включения дальнего света фар; 13-вольтметр; 14-указатель давления масла; 15-сигнальная лампа аварийного давления масла; 16-указатель температуры охлаждающей жидкости в блоке цилиндров; 17-сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 18-указатель уровня топлива в баке; 19-тепловой предохранитель; 20-ножной переключатель света; 21-выключатель аварийной сигнализации; 22-штепсельная розетка; 23-блок плавких предохранителей; 24-сигнальная лампа включения стояночного тормоза; 25-сигнальная лампа аварийного состояния гидропривода тормозов; 26-сигнальная лампа указателей поворота; 27-переключатель указателей поворота; 28-прерыватель указателей поворота; 29-выключатель зажигания; 30-выключатель сигнальной лампы включения стояночного тормоза; 31-выключатель сигнальной лампы аварийного состояния гидропривода тормозов; 32-датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе; 33-датчик сигнальной лампы аварийного давления масла; 34-датчик указателя давления масла; 35-датчик указателя температуры охлаждающей жидкости в блоке цилиндров; 36-центральный переключатель света; 37-генератор; 38-регулятор напряжения; 39-выключатель фонаря заднего хода; 40-выключатель электродвигателя вентилятора в кабине; 41-выключатель электродвигателя вентилятора отопителя в кабине; 42-выключатель сигнала торможения; 43-свеча зажигания; 44-датчик-распределитель; 45-добавочное сопротивление; 46-катушка зажигания; 47-стартер; 48-дополнительное реле стартера; 49-аккумуляторная батарея; 50-выключатель «массы»; 51-электродвигатель вентилятора в кабине; 52-электродвигатель вентилятора отопителя в кабине; 53-плафоны грузового отсека; 54-датчик указателя уровня топлива в баке; 55-прикуриватель; 56-аварийный вибратор; 57-транзисторный коммутатор; 58-электронный блок управления карбюратором; 59-электромагнитный клапан; 60-микровыключатель; 61-выключатель плафонов; 62-выключатель противотуманного фонаря с встроенной сигнальной лампой включения; 63-задний фонарь; 64-фонарь освещения номерного знака; 65-фонарь заднего хода; 66-противотуманный фонарь; 67-клапан разбалансировки поплавковой камеры карбюратора

а-схема подсоединения генератора со встроенным интегральным регулятором напряжения

1. Поз. 40 и 51 устанавливаются на автомобилях в тропическом исполнении.2. Поз. 58, 59, 60 с карбюратором К-126ГУ не устанавливаются.3. На автомобиле УАЗ-3909 устанавливается один плафон грузового отсека (поз. 53)

И так после дня разборок выяснилось, что на «родной» проводке купленной в магазине ничего не понятно, даже если работать по схеме отключая старое и сразу подключаем новое, множество несовпадений и не стыковок, полный кошмар и ужас, пришлось раздербанить всю проводку полностью и вести по схемам предоставленные от очень хорошего подписчика, по ним я отдельно повел все как положено и как оно должно быть.

За сегодня были произведены работы:— блок предохранителей— практически все реле— подключен стартер, генератор, замок зажигания, задние световые приборы, некоторые датчики.

Система проводки электричества в буханке — запутанная. При осуществлении ремонта, если какая-то его часть так или иначе связана с электроникой, владельцу буханки необходимо отыскать в сети Интернет схему, которая подойдёт к его автомобилю.

Подключение также может различаться в зависимости от типа двигателя автомобиля.

Блог про Уаз

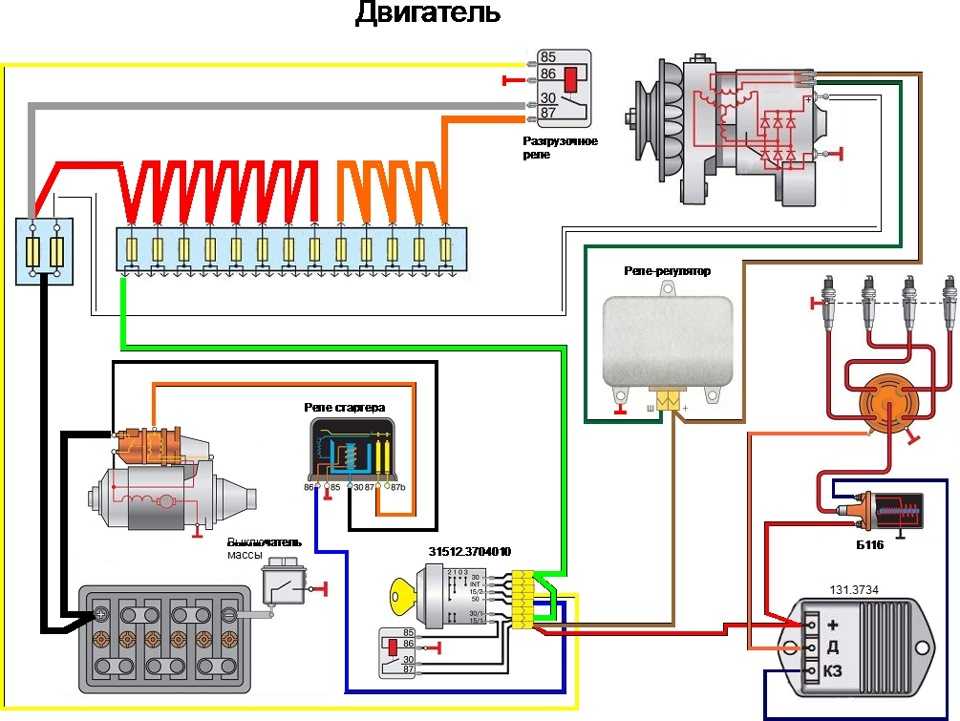

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком. При работе генератора аккумуляторная батарея заряжается.

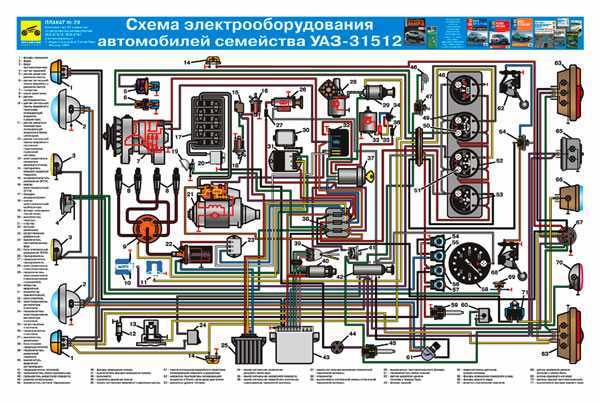

Схема электрооборудования УАЗ-31519-095 и УАЗ-31519-195.

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей, таких как фары, стеклоочиститель, электровентилятор отопителя, аварийная сигнализация. В таком режиме аккумуляторная батарея будет разряжаться.

Для защиты электрических цепей наружного освещения автомобиля от перегрузки применен биметаллический предохранитель 29.3722 или подобный, который установлен под панелью приборов слева. Три плавких предохранителя по 10 Ампер установлены в блоке предохранителей ПР103, закрепленном на перегородке моторного отсека. Они защищают :

№ 1 — цепи контрольных приборов; № 2 — цепи указателей поворота; № 3 — цепи аварийной сигнализации и звукового сигнала.

Нет искры Автомобильный портал SC-Finec

Как Выставить Электронное Зажигание На Мт

Нет искры

Система зажигания автомобиля играет ключевую роль в его эксплуатации. Если при многих других неисправностях автомобиль можно своим ходом доставить до СТО, то при проблемах с зажиганием, вряд ли вообще получится завести двигатель.

Если нет искры с катушки зажигания, то причина может скрываться во многих местах.Прежде всего, нужно проверить провод высокого напряжения, который должен быть в идеальном состоянии и без нарушения изоляции. В противном случае провод нужно заменить.

Если проблема не решилась, то проверяем свечи зажигания . Контакты свечей должны быть чистыми. В том, что нет искры, могут быть виновны именно загрязненные контакты свечей зажигания. Лучше всего свечи заменить, но можно и почистить контакты. Но перед тем, как менять свечи, проверьте, доходит ли разряд до самих свечей. Для этого снимите свечной провод и подведите к корпусу автомобиля на расстояние 0,5 см. Прокрутите несколько раз стартер и посмотрите, если ли искра между проводом и корпусом. Искра должна быть белой с легких голубым оттенком, Это означает, что искра на свечах есть. При ее отсутствии или наличии, но с другим оттенком, можно говорить о том, что свечи в порядке, а проблема именно в сердце системы зажигания автомобиля – катушке.

Разберемся теперь в том, как проверить искру на катушке зажигания. Чтобы убедиться, работает ли вообще катушка, вытащите провод из распределителя-прерывателя, который идет от катушки. С ним проводят тот же тест, что и с проводами свечей, а именно подводят провод на расстояние 0,5 см и прокручивают стартер. Теперь, вне зависимости от результата, мы можем точно говорить о причине поломки.

Если искра есть, то проблема в распределителе-прерывателе, если искры нет, то неисправна катушка зажигания.

В первом случае нужно проверить контакты в распределителе-прерывателе на предмет окисления, нарушения изоляции, а также проверить исправность ротора. В случае, если нет искры из-за него, то ротор подлежит замене.

Проверка катушки зажигания также заключается в проверки целостности обмоток, отсутствии физических повреждений, а также прогорелых точек, которые свидетельствуют о коротком замыкании в катушке. В этих случаях катушка либо подлежит ремонту, либо замене.

А если после проверок, вы понимаете, что в автомобиле искра есть, но не заводится он, то возможно замены требует замок зажигания.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле. Блок предохранителей автомобиля УАЗ Буханка состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

Аккумуляторная батарея;
Электронный насос топлива;
Фильтр очищения топливной смеси;
Форсунки;
Блок руководства двигателем;
Электронная катушка зажигания;
Свечки зажигания;
Датчик холостого хода;
Датчик коленчатого валика;
Датчик заслонки воздуха;
Тахометр;
Моторчик вентилятора, охлаждающего радиатор;
Управляющее реле электронного двигателя вентилятора;
Индикатор, контролирующий работоспособность двигателя;
Разъем диагностики.

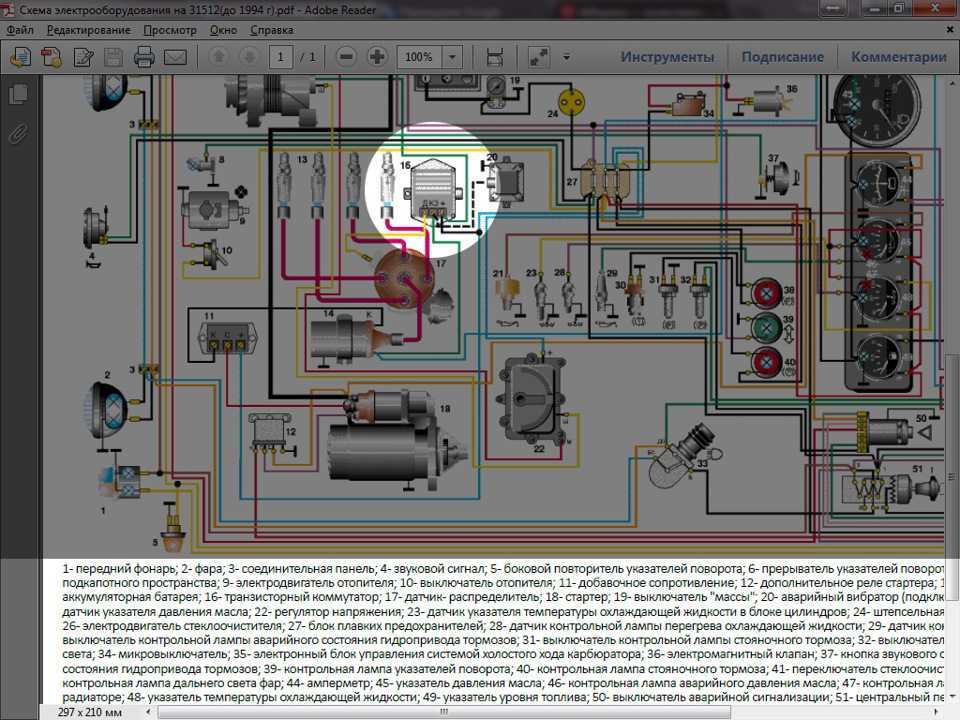

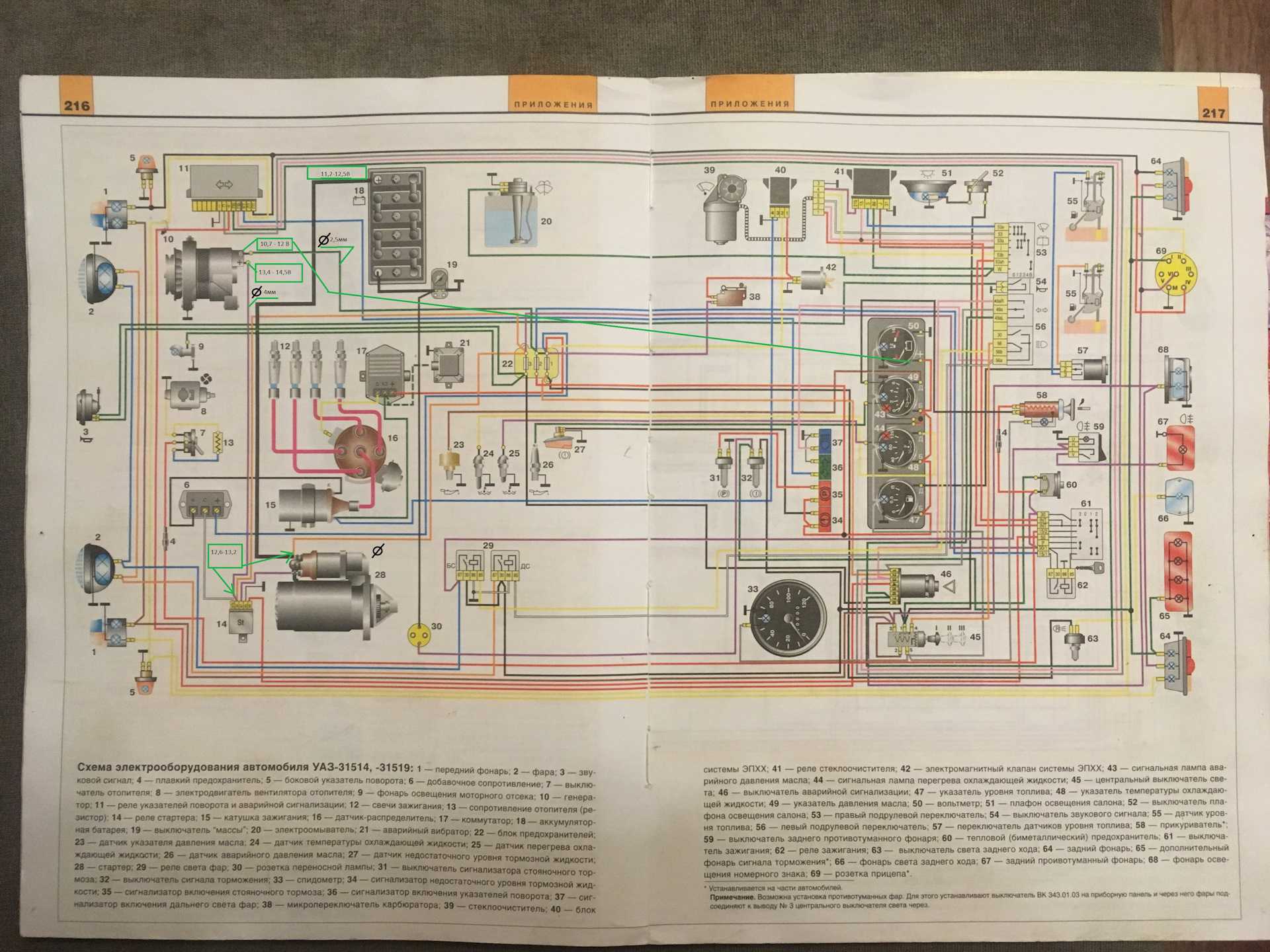

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Особенности электрооборудования

Итак, какими же особенностями обладает схема электропроводки УАЗ 452. На момент начала производства для инженеров и конструкторов предприятия наиболее сложным моментом был поиск самых качественных элементов и комплектующих.

В частности, речь ведется о деталях для системы освещения транспорта, а также зажигания, что особенно хорошо прослеживается по тому, как наполнена кабина авто:

элементами управления различными системами транспорта;
контрольными устройствами для слежения за состоянием узлов и механизмов.

Внешняя оптика

На тот момент конструкторам приходилось прибегать к многим внештатным решениями для того, чтобы наладить серийное производство авто.

Схема электрооборудования УАЗ включает в себя переключатель оптики, который был позаимствован от ГАЗ 69. Кстати, последняя является предшественником Буханки.
Кроме того, практически вся оптика была позаимствована от ГАЗ 64 — это фонари и т.д.
