Рисунок протектора автошин

Цветные метки для маркировки шины

Возможно вы замечали что на некоторых новых шинах присутствуют цветные метки, 2 цветные точки, красная и желтая. Сделано это для лучшей балансировки колеса при шиномонтаже.

Цветные метки для маркировки шины

Желтая точка означает самое легкое место на покрышке. При шиномонтаже эту метку совмещают с отверстием в диске для ниппеля.

Красная точка это самая тяжелая часть. Или часть с большей неоднородностью материала.

Цветные полосы на протекторе шины

Цветные полосы на протекторе в основном используются для облегчения сортировки на складах и в логистических целях. Никакой иной информации они не несут.

Остаточная глубина протектора шин

Автомобильные шины, имеющие определенный пробег, имеют важную величину (техническую характеристику), которая называется остаточной глубиной протектора. Несложно догадаться, что она показывает степень износа покрышек и указывает на возможность дальнейшей эксплуатации. В случае отсутствия специальных индикаторов износа покрышек остаточная высота (глубина) протекторного рисунка не должна быть ниже следующих допустимых значений:

• для мотоциклетной техники (категория L) – 0.8 мм;
• для грузовых автомобилей и прицепов (категории О3, О4, N2, N3) – 1 мм;
• для легковых автомобилей и прицепов, а также ТС с максимальной массой до 3.5 т (категории О1, О2, М1, N1) – 1.6 мм;
• для автобусов (количество мест более 8, категории М2, М3) – 2 мм.

Величина остаточной глубины для зимних шин с различным протекторным рисунком при использовании на определенных типах дорожного покрытия должна быть не более 4 мм. Такие автопокрышки предназначены для езды по заснеженным и обледеневшим трассам. Они маркируются большими латинскими буквами «M» и «S», а также имеют рисунок горной вершины с расположенной внутри снежинкой.

Маркировка зимних шин с различным протекторным рисунком

Допустимая глубина протектора зимних шин

К зимней резине предъявляются повышенные требования (в отличие от летних шин, так как от качества и высоты протекторного рисунка зависит качество езды, торможения на заснеженной или обледенелой дороге, а также безопасность водителя и членов экипажа).

Новая зимняя шина имеет более глубокие канавки и ламели на протекторе, что обеспечивает максимальное сцепление с дорожным полотном и отведение снежной каши из контактного пятна. Резина для езды холодную пору года бывает трех типов:

• шипованной;
• фрикционной;
• «скандинавской».

Первый тип зимних шин предназначен для езды по льду и снегу. Имеющиеся на автопокрышке шипы разбивают их, тем самым обеспечивают хорошее сцепление с поверхностью дорожного полотна

Обратите внимание, что при прохождении асфальтированных участков создается достаточно большой шумовой фон. Не рекомендуется резко тормозить, поскольку можно деформировать резину и повредить шипы

Фрикционные автопокрышки предназначены для езды по слякоти, грязи и неглубокому снегу. В сравнении с летними шинами, высота протектора зимних автопокрышек должна быть выше хотя бы на 3 мм. Фрикционная резина имеет большое количество нешироких прорезей, а также грунтозацепы специальной формы, которые существенно увеличивают устойчивость машины на мокром дорожном покрытии. Все шины этого типа в обязательном порядке снабжаются симметричным рисунком.

Что касается «скандинавской» резины, то такой тип автопокрышек предназначен для езды в условиях минусовых температур и сильного снегопада. Глубина протектора подобных шин должна быть не менее 8 мм. «Скандинавские» шины оснащаются асимметричным рисунком, где четко просматриваются широкие чашки с ламелями, которые необходимы для эффективного воздействия на снег и лед, а также их отведения из контактной области.

Допустимая глубина протектора летних шин

Глубина протектора летних автопокрышек напрямую влияет на качество сцепления колес с дорожным полотном и способствует водоотведению из контактной зоны, поэтому ее размер колеблется в диапазоне 6-8 мм

Обратите внимание, что допустимый уровень износа не должен быть менее половины начальной высоты протектора. Минимальная глубина протекторного рисунка, при котором разрешена эксплуатация покрышек, должна составлять не менее 1.6 мм

Чтобы летнюю резину можно было использовать, обязательным условием является наличие четко обозначенного протекторного рисунка, в противном случае существенно ухудшается сцепление с дорогой и отведение воды (усиливается эффект аквапланирования). На новых шинах размер глубины может варьироваться в зависимости от типа автомобилей. К примеру, на спортивных и гоночных авто высота рисунка шины может находиться в значении 12-17 мм, в то время как на внедорожниках этот показатель может быть больше.

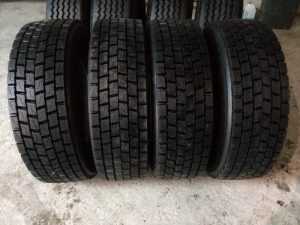

Зимние автомобильные шины

И эта величина должна быть абсолютно на любом грузовом автомобиле, независимо от того, к какой именно технической категории он относится.

Здесь также имеется одна поправка — для обеспечения безопасности во время движения грузовые автомобили, которые оборудованы такими покрышками, должны двигаться на таких шинах исключительно по заснеженному или обледенелому дорожному полотну.

Иными словами, теперь каждый водитель грузового автомобиля в зимнее время должен строго следить за состоянием своих покрышек, а также за погодными условиями. Если покрышки не будут соответствовать определенным величинам, то инспекторы ДПС вправе будут применять к водителям штрафные санкции.

Когда требуется замена

У каждой покрышки есть свой предел допустимого износа шин

Для автовладельца крайне важно определить наступление этого момента, когда старая резина уже непригодна к дальнейшей эксплуатации, и требуется новый комплект

При этом мало кто готов делать это раньше положенного срока, когда очевидных признаков потери ресурса нет. Всем хочется максимально использовать потенциал комплекта, прежде чем тратить деньги на новый.

Есть определённые нормы износа для шин, предусмотренные для грузовых и легковых автомобилей. Основополагающим фактором для своевременной замены является периодическая ревизия покрышек.

Специалисты советуют выполнять замену при возникновении одной из следующих ситуаций.

1. Предел износа достиг своего максимума. Подробнее об этом расскажем немного позже. Большинство современных покрышек имеют соответствующие индикаторы. Также есть альтернативные методы определения ресурса резины. На практике комплекты шин меняют через 40-50 тысяч километров. Но срок эксплуатации зависит от целого ряда факторов.
2. Наблюдается ненормальный износ. Про их разновидности вы уже знаете. Первоочередной задачей будет поиск и устранение причин, из-за которых износ сопровождается нехарактерными для нормальной эксплуатации признаками.
3. Между глубиной канавок на шинах одной оси разница превышает 5 мм. Это негативно отразится на управляемости транспортного средства. В ваших же интересах заменить комплект.
4. На шинах имеются повреждения. Вне зависимости от причин и обстоятельств, даже незначительные механические дефекты постепенно могут увеличиваться. Это оборачивается внезапной разгерметизацией и разрывом, что особенно опасно при движении на большой скорости.
5. Несоответствие покрышек рекомендациям производителя. Кто-то специально ради экономии устанавливает шины, которые не соответствуют регламенту. Другие при продаже покупают самый дешёвый комплект, лишь бы не продавать машину вообще без колёс. Такие покрышки использовать нельзя.
6. Колёса не отвечают требованиям производителя. Здесь речь о выборе неправильного типоразмера, нагрузок и несоблюдении нагрузок.

Что же касается норм по износу, то существуют свои регламентированные значения, в зависимости от типа транспортного средства и используемых покрышек.

• В случае с автобусами предел износа составляет 2 миллиметра.
• У грузовиков нельзя допускать износ в 1 миллиметр.
• У мотоциклов значение ещё меньше, и составляет 0,8 мм.
• Применительно к легковым машинам предел достигает 1,6 мм.

В РФ и странах Европы сейчас действуют одинаковые нормативы относительно износа автомобильных покрышек.

Для зимнего периода значение составляет от 4 до 6 миллиметров, а для летнего озвученные выше 1,6 мм. Это предельные значения. Летний тип шин можно безопасно эксплуатировать, если высота их протектора составляет минимум 2-3 миллиметра.

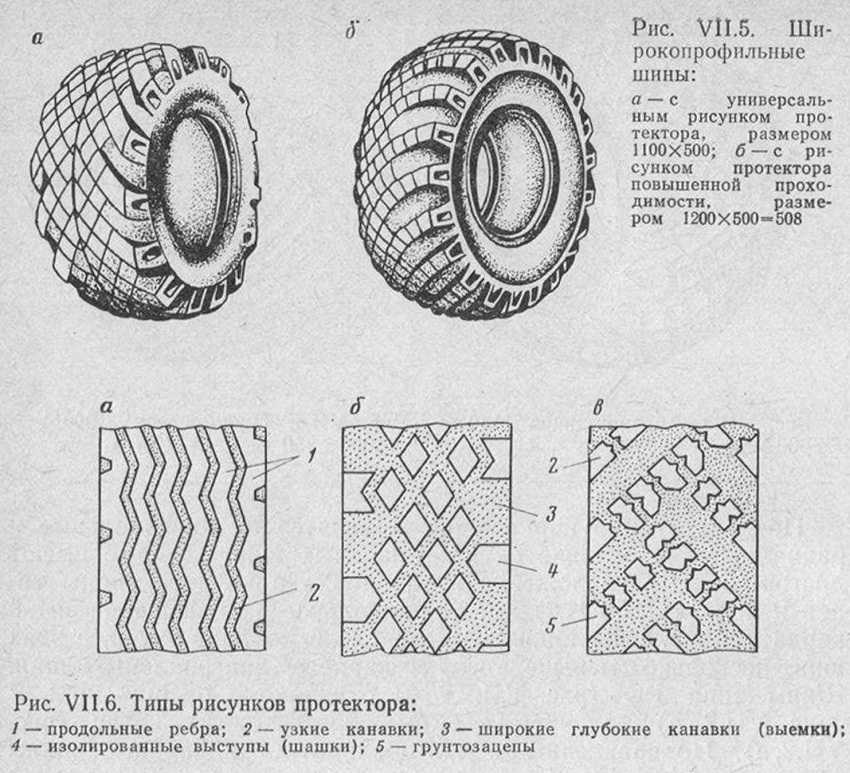

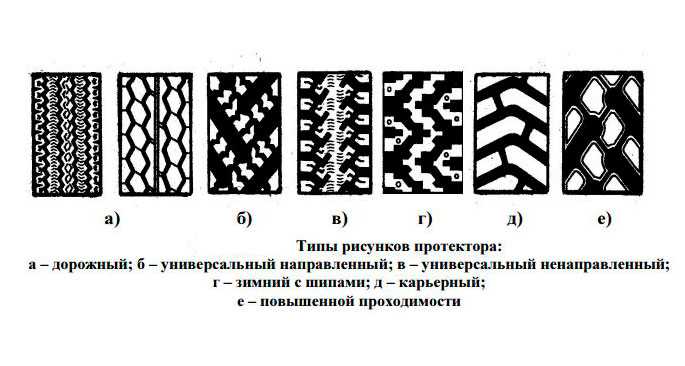

Типы рисунков протектора

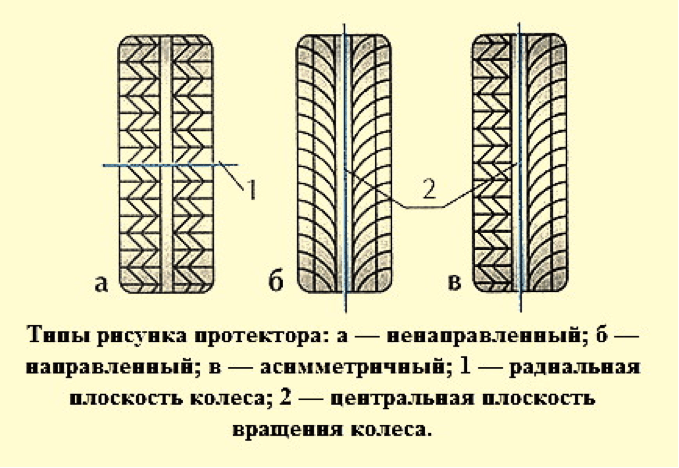

Существует 3 вида рисунка протектора:

• Симметричный ненаправленный. Повторяет контуры на внутренней и внешней части шины. Симметричный тип не привязан к конкретному направлению движения. На такой резине отсутствуют соответствующие маркировки и шину можно монтировать любой стороной.
• Симметричный направленный. Внешний рисунок копирует линии внутренней части, но в зеркальном отражении. Канавки образуют направленную в одну сторону елочку. Шины следует монтировать строго по обозначению на маркировке.
• Асимметричный. Абсолютно разный рисунок на левой и правой части протектора. Способ установки – строго по маркировке, указанной на шине.

Каждый рисунок обладает характерными особенностями.

Симметричный ненаправленный

Такая структура протектора содействует лучшему управлению по сухому и влажному асфальту. Другие достоинства симметричной гравировки:

• бесшумность;
• комфортная езда;
• универсальность.

Как правило, шина наделена более мягкой боковиной и не любит высоких скоростей (адаптирована под спокойную езду в городских условиях).

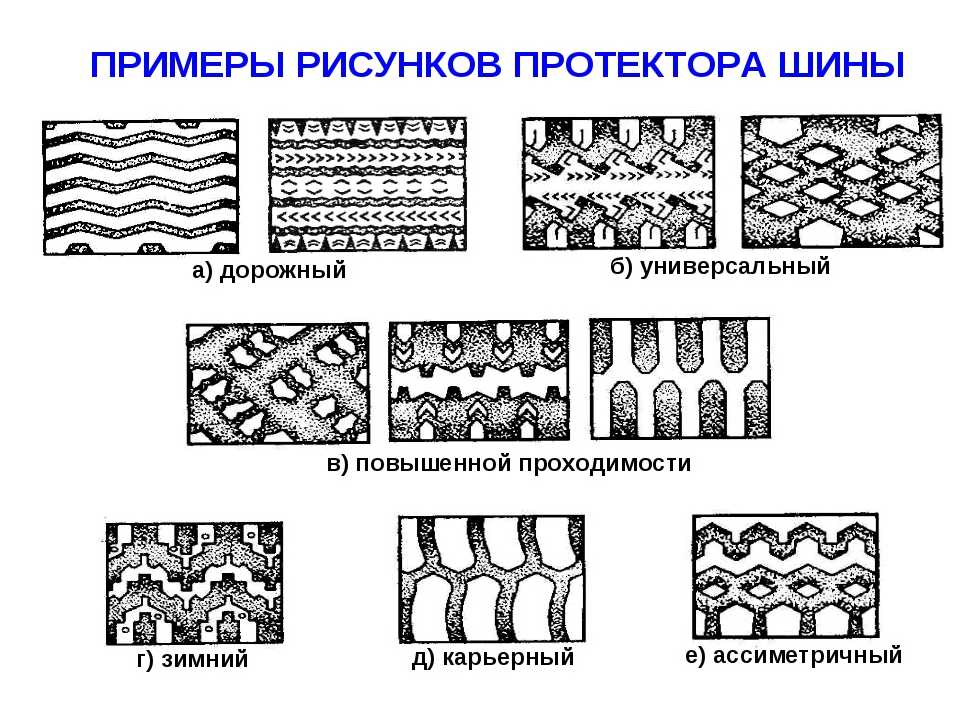

Рисунки протекторов

Симметрично-узорная резина – наиболее экономный тип покрышек. Такие шины часто входят в базовую комплектацию новых автомобилей (кроме спортивных или дорогих машин).

Асимметричный рисунок: особенности

Летние шины с асимметричным протектором универсальны в контексте различных погодных условий и хорошо себя проявляют при спокойной и более агрессивной езде. Неравномерный узор покрышки разделен на конкретные функциональные зоны.

Внешний сегмент «асимметрии» состоит из более жестких блоков, подходящих для сухой поверхности и повышения стабильности автомобиля во время совершения маневров. Внутренняя часть протектора испещрена широкими прорезями, снижающими риск аквапланирования при езде по лужам.

Бока асимметричных шин делают разной жесткости: каждый сегмент покрышки рассчитан на определенный уровень нагрузки. Внешняя сторона испытывает большую нагрузку, соответственно, располагает жесткой боковиной. Внутренняя – мягче, поскольку менее нагружена.

Именно различия в жесткости улучшают сцепные показатели шин с асимметричным рисунком протектора. Из-за сложности узора, продвинутых технологий при изготовлении продукции этот тип колес относят к высоко-ценовому сегменту.

Направленный узор протектора: особенности

Особенности рисунка – спортивный дизайн, отличная работа на мокрой поверхности. Направленное расположение ламелей обеспечивает повышение скоростных качеств, противостоит аквапланированию на мокрых дорожных полотнах.

Шины особенно демонстрируют отменную эффективность при езде по лужам, поскольку однонаправленный рисунок содействует отводу влаги, препятствующей соприкосновению точки контакта с дорогой.

Протектор для летних шин

Направленный рисунок протектора лучше для летней резины любителям смелого и уверенного вождения. На этой покрышке можно вполне осуществлять дальние пригородные поездки или длинные переезды по междугородным магистралям.

Среди основных недостатков резины – затруднительное преодоление поворотов на высоких скоростях. А для лучшей дренажа прорези на направленном рисунке зачастую делают слишком мягкими, это может отрицательно влиять на курсовую устойчивость автомобиля.

Широкий или узкий профиль

Дополнительный фактор, влияющий на эксплуатационные качества шин, – ширина протектора. Широкие шины предлагают большее пятно контакта, что обуславливает лучшую курсовую устойчивость автомобиля. Такой профиль отлично эксплуатируется на ровных асфальтовых поверхностях.

При езде по бездорожью, из-за слишком широкого протектора, автомобиль начнет рыскать и подпрыгивать. Причина неустойчивости – потребность широкой покрышки захватывать больший участок поверхности. И на неровных дорогах не избежать потери прямолинейности вектора движения.

При этом большая плотность прилегания уменьшает колебания и повышает расход топлива. Собственно широкий профиль больше адаптирован под качественные асфальтированные дороги.

Узкие шины при скоростной езде по асфальтированным дорогам менее устойчивы, поскольку у них меньше пятно контакта. В то же время уменьшенная контактная зона работает в плюс на неровных поверхностях, поскольку снижает сопротивление качению и расход топлива.

Следовательно, узкий протектор лучше для летней резины при езде по бездорожью. Также такие покрышки нормально работают на асфальте, но при условии размеренного и неагрессивного вождения.

Виды износа шин

Многочисленные причины, вызывающие износ шин, приводят к разнообразным его проявлениям. Как правило, выделяют следующие виды:

Нормальный износ

Зависит от месторасположения колеса и проявляется по-разному для каждого из них (передних и задних). Происходящие при этом изменения протектора показаны на рисунке ниже.

Чтобы правильно определить состояние резины, необходимо осматривать все колеса автомобиля. Причины такого неравномерного износа позволит понять рисунок

Управляемые колеса испытывают значительную боковую нагрузку в поворотах, из-за чего степень износа по бокам выше. На ведущем мосту износ резины выше посередине, так как именно в этом месте в большей степени происходит взаимодействие колеса и дороги. Приведенная картинка, описывающая износ протектора шин, характерна для автомобиля с классическим приводом. У машины с передним приводом износ задних и передних происходит более равномерно.

Подробная схема перестановки колес (задних и передних) для конкретной марки автомобиля приводится в его руководстве по эксплуатации.

Односторонний износ показан на фото

Однако возможные причины такого поведения резины этим не ограничиваются. Они могут быть вызваны отсутствием соосности или дефектом полуосей. Кроме того, прохождение поворотов с повышенной скоростью вызывает дополнительный износ шин.

Износ по окружности в нескольких местах или в виде пятна

Эксплуатировать поврежденную резину не следует, это сказывается на безопасности движения и общем техническом состоянии автомобиля. Одиночное пятно на протекторе может быть вызвано экстренным торможением с заблокированными колесами.

Пилообразный (гребенчатый) износ

Как это выглядит, показано на рисунке

Проявляется он чаще всего на шинах с блочным протектором, расположенных на ведущей оси. Причиной этого является деформация поверхности колеса при контакте с дорогой (блоки сминаются и при движении автомобиля протаскиваются по покрытию, вследствие чего часть их просто стесывается). Избежать такого износа невозможно, но можно уменьшить степень его влияния на покрышки, если менять местами колеса.

Почему мои шины испортись быстрее положенного?

Когда шины приходится менять раз в год или два, автомобилист, подсчитывая расходы, впадает в бешенство. Однако зря. В такой ситуации лучше успокоиться и понять, почему износ протектора шин так скор.

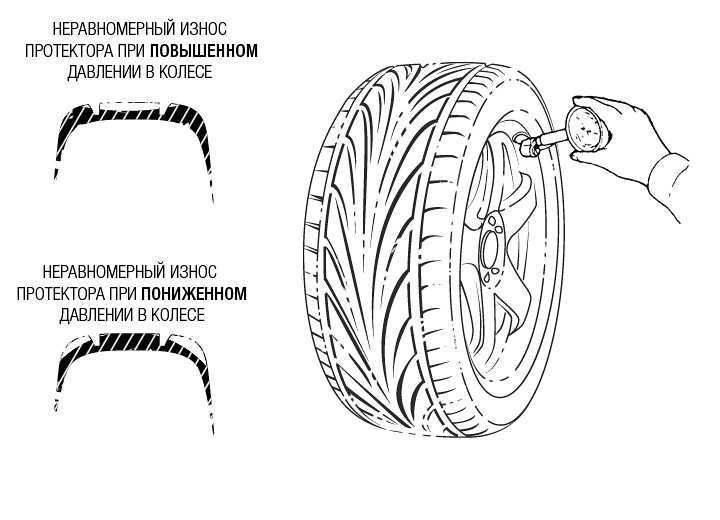

Измерим давление

Часто причиной преждевременного износа шин становится недопустимые показатели давления воздуха. Притом быстро срабатывается резина и с избыточным, и с недостаточным давлением. Если однажды вы измерили этот показатель, и остались довольны, это не значит, что он порадует вас и через месяц.

Воздух постепенно высвобождается. Особенно быстро это происходит в жару. Шина начинает крутиться «на разрыв» и быстро изнашивается. Однако низкое давление может привести не только к быстрому стиранию покрышки, но и к повышенному расходу топлива, так как колесо приобретает повышенное сопротивление к качению.

Набираемся опыта

Часто шины стираются быстрее у неопытных водителей. Они резко «рвут с места» и также резко тормозят. Из-за повышенного трения рисунок протектора стирается куда быстрее обычного. Для того чтобы шины долго оставались пригодными для езды, водить следует плавно.

Сбросим балласт

Повышенная нагружаемость автомобиля также с большой долей вероятности может стать причиной ускоренного старения. Следует помнить, что любое авто обладает ограниченной грузоподъёмностью и при переизбытке тяжестей теряют «здоровье» не только шины, но и остальные механизмы.

Приобретаем полезные привычки

Шины желательно регулярно осматривать. В бороздки протектора постоянно забиваются стёкла и остроконечные камушки. Они повреждают резину. Со временем эти повреждения разрастаются и приводят к существенной деформации.

Доверяем профессионалам

Некачественная установка шин или колёс также может стать причиной ускоренной порчи. Рекомендуется, чтобы этими работами занимались только специалисты, однако разные умельцы никогда не упустят возможности сэкономить и произвести монтаж самостоятельно. Иногда у них всё выходит весьма недурно, но так бывает далеко не всегда. В таких случаях при проблемах ругать производителя шин не стоит.

Находим баланс

И, наконец, ещё одна распространённая причина ускоренной порчи — дисбаланс колёс

Однако, при таких проблемах водитель, наверняка, обратит внимание на шины в последнюю очередь. Куда больше его будет волновать повреждение других деталей машины, а также просто неприятная и некомфортная езда

Однако, если колёса были разбалансированы, нужно проверить шины. Скорее всего, они будут стёрты.

Всесезонные шины

Такую всесезонную резину рациональней всего устанавливать на автомобили, которые передвигаются по умеренному климату. Оптимальная температура их использования от +10 до -10 градусов Цельсия. Независимо от глубины остаточного рисунка на всесезонке нельзя передвигаться по обледенелому асфальту или в снегопад.

Подобная разновидность шин не запрещена ПДД , ее можно использовать при условии, что на боковой поверхности присутствуют специальные символы:

Средний срок службы протектора всепогодной шины не превышает 4 лет. При высокой температуре (летом) наблюдается повышенный износ резины. Как только глубина рисунка начала приближаться к 2 мм, необходимо сразу купить новые шины .

Госавтоинспекция указала глубину протектора для всех транспортных средств

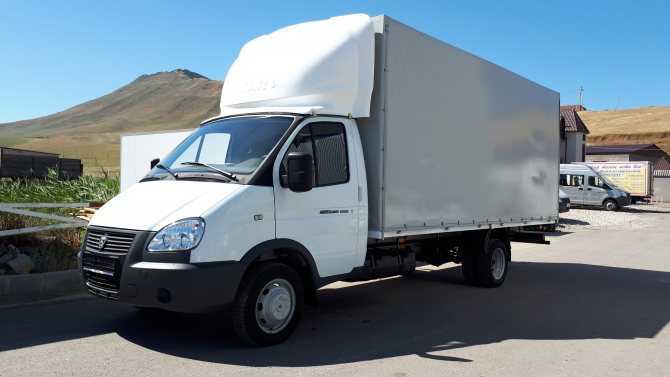

Грузовые «Газели» смогут докатывать шины до тех пор, пока глубина протектора не составит менее 1,6 миллиметра. «Газелям»-маршруткам придется менять шины, когда глубина протектора составит менее двух миллиметров.

Можно предположить, что вся проблема была именно в «Газелях». Дело в том, что в правилах дорожного движения, в частности в положениях по допуску к эксплуатации транспортных средств, прописано, что шины легковых автомобилей имеют остаточную высоту рисунка протектора менее 1,6 мм, грузовых автомобилей — 1 мм, автобусов — 2 мм, мотоциклов и мопедов — 0,8 мм.

Грузовые «Газели» смогут докатывать шины до тех пор, пока глубина протектора не составит менее 1,6 миллиметра

«Газель», равно как и корейский Porter, автомобили категории «В». Их максимальная масса не превышает 3,5 тонны. То есть глубина протектора должна быть 1,6 мм. Однако по все остальным параметрам — это грузовые автомобили. Они предназначены для перевозки грузов. То есть могут докатывать шины до одного миллиметра?

По требованиям технического регламента о безопасности колесных транспортных средств России, по требованиям такого же регламента Таможенного союза — они остаются грузовыми автомобилями. Категория N1 — транспортные средства, предназначенные для перевозки грузов, имеющие максимальную массу не более 3,5 тонны.

С классификацией транспортных средств у нас вообще все очень сложно. К чему, например, отнести пикапы? Они тоже относятся к категории N1 как в международной, так и в российской квалификации, несмотря на то, что управлять многими из них можно, имея открытую категорию «В» в правах. Тут уже автомобили делятся по своему функционалу. Кстати, многим пикапам запрещен въезд в центр города без соответствующего пропуска: грузоподъемность выше тонны. Многими из них можно управлять, имея категорию «С» в правах, — их максимальная масса более 3,5 тонны.

Теперь в соответствии с поручением президента МВД решило указать глубины протекторов для каждого транспортного средства. Для транспортных средств категорий L — это все мопеды, мотовелосипеды, мокики, а также мотоциклы, мотороллеры и даже трициклы и квадрициклы — остаточная глубина протектора положена не менее 0,8 мм.

Для транспортных средств категорий N2, N3, O3, O4 — это грузовики, и прицепы, максимальная масса которых свыше 3,5 тонны — 1,0 мм. Для транспортных средств категорий M1, N1, O1, O2 — это легковые автомобили, а также грузовые, максимальная масса которых не более 3,5 тонны, а также прицепы к ним, которые также не превышают этой массы, — 1,6 мм.

Зимние шины маркируются знаком в виде горной вершины с тремя пиками и снежинкой внутри нее, а также знаками «М+S», «M&S» и «M S». Если на шине есть индикаторы износа, то измерять штангенциркулем глубину протектора и не потребуется

Для транспортных средств категорий M2, M3 — это автобусы, то есть все, у которых более восьми пассажирских мест, — 2,0 мм. Впервые в Основных положениях по допуску транспортных средств к эксплуатации прописаны требования к зимней резине и объяснено, какие шины считать таковыми.

Остаточная глубина рисунка протектора зимних шин, предназначенных для эксплуатации на обледеневшем или заснеженном дорожном покрытии во время эксплуатации на указанном покрытии, составляет не более четырех мм

Обратите внимание, что речь идет именно об их использовании на заснеженном или обледеневшем участке

Зимние шины маркируются знаком в виде горной вершины с тремя пиками и снежинкой внутри нее, а также знаками «М+S», «M&S» и «M S». Если на шине есть индикаторы износа, то измерять штангенциркулем глубину протектора и не потребуется.

Какие наказания за это будут предусмотрены — пока неизвестно. Понятно, что на шинах, не соответствующих этим требованиям, не пройдешь техосмотр.

Будут ли введены штрафные санкции на дорогах, пока не ясно. Как сообщили нам в ГИБДД, сначала надо ввести требования, а потом уже думать о штрафах.

Почему покрышки изнашиваются?

Качественная и целая резина, установленная на автомобиль, является залогом безопасной езды, а потому игнорировать состояние покрышек категорически запрещено. Ведь сильно изношенные шины могут привести к проколу камеры или ее взрыву и тогда автомобиль в считанные секунды может стать вполне неуправляемым, что приводит к печальным последствиям на большой скорости.

Износ покрышек происходит постепенно. Этот процесс сопровождается стиранием слоя резины, которая находится в постоянном контакте с дорожным покрытием. Данный процесс неизбежен, а значит, любая шина имеет определенный срок службы. Тем не менее, существуют факторы, которые ускоряют износ и приводят к преждевременному выходу из строя любой резины, независимо от марки.

Прежде всего, на состояние шин влияет стиль езды, которым привык пользоваться водитель в процессе эксплуатации. Агрессивная езда имеет весьма ощутимый результат, который проявляется в виде сниженной высоты рисунка протектора или трещин на его поверхности. Постоянные резкие торможения или ускорения приводят к повышенному трению и нагреву покрышки, которые увеличивают ее температуру, а значит, заставляют частицы резины быстро отрываться от поверхности покрышки.

Помимо быстрого увеличения или уменьшения скорости, езда на большой скорости по крутым поворотам тоже увеличивает износ покрышек, что особенно заметно на внедорожниках, где не предусмотрено отключение блокировки дифференциала. В результате, колеса автомобиля входят в поворот на одной и той же скорости, что тоже повышает их трение с поверхностью.

Другой подобный износ наступает в результате поворота колес на месте, когда автомобиль стоит на месте. Часто это происходит во время парковки, когда нет возможности тронуться и только во время этого процесса выполнять поворот рулевого колеса.

Другой фактор повышенного износа – применение резины не по сезону. Рассмотрим это на примере использования зимних шин в летний период. Дело в том, что зимние покрышки имеют особое свойство, что делает их очень мягкими, что позволяет им сохранять свою упругость в холодное время года. На жестком дорожном покрытии такая резина нагревается намного быстрее, а потому и износ ее поверхности также происходит на повышенном уровне. Кроме того, езда на такой резине летом делает поездку опасной, так как тормозной путь автомобиля значительно увеличивается.

Последняя причина повышенного износа резины – это неправильная регулировка подвески автомобиля. Часто это наблюдается при нарушении развала-схождения колес, когда углы отклонения превышают нормативные параметры. В результате происходит неравномерный, но ускоренный износ покрышки, что приводит к ее быстрому выходу из строя. Подобный эффект имеет и спущенное колесо, когда износ краев резины происходит намного быстрее, чем ее центра, а диск оказывает сдавливающее влияние и портит не только поверхность резины, но и ее форму.
