Блоки предохранителей и реле шевроле авео т250: назначение

Блок предохранителей в приборной панели

• 1 DLIS
• 2 DLC
• 3 Подушка безопасности
• 4 Задняя дверь
• 5 Запасной предохранитель
• 6 Блок управления кузовным оборудованием
• 7 Блок управления кузовным оборудованием
• 8 Блок управления кузовным оборудованием
• 9 Блок управления кузовным оборудованием
• 10 Блок управления кузовным оборудованием
• 11 Блок управления кузовным оборудованием
• 12 Блок управления кузовным оборудованием
• 13 Блок управления кузовным оборудованием
• 14 IPC
• 15 ONSTAR Aveo T300
• 16 ULTRA PARKING ASSIST
• 17 Информационный центр водителя
• 18 Аудио
• 19 Прицеп
• 20 VLBS
• 21 CHEVYSTAR
• 22 Обогрев, вентиляция, кондиционер
• 23 HDLPALC
• 24 Сцепление
• 25 IPC-AOS
• 26 Подушка безопасности ход/запуск
• 27 Ходовое реле
• 28 Реле задней двери
• 29 Прицеп ход/запуск
• 30 Часовая пружина
• 31 Обогрев, вентиляция, кондиционер
• 32 Запасной предохранитель
• 33 Вентиляционный люк крыши
• 34 Прикуриватель авто Aveo T300
• 35 Запасной предохранитель
• 36 Задний электрический стеклоподъемник
• 37 Передний электрический стеклоподъемник
• 38 RAP/ACCY
• 39 DCDC CONV
• 40 Электростеклоподъемник двери водителя
• 41 РТС 2
• 42 РТС 1
• 43 Разъем аккумулятора

Еще про Авео: Задние амортизаторы на Шевроле Авео Т300 — цена, артикул

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Еще про Авео: Как регулировать педаль сцепления Шевроле Авео? — 5 ответов

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на

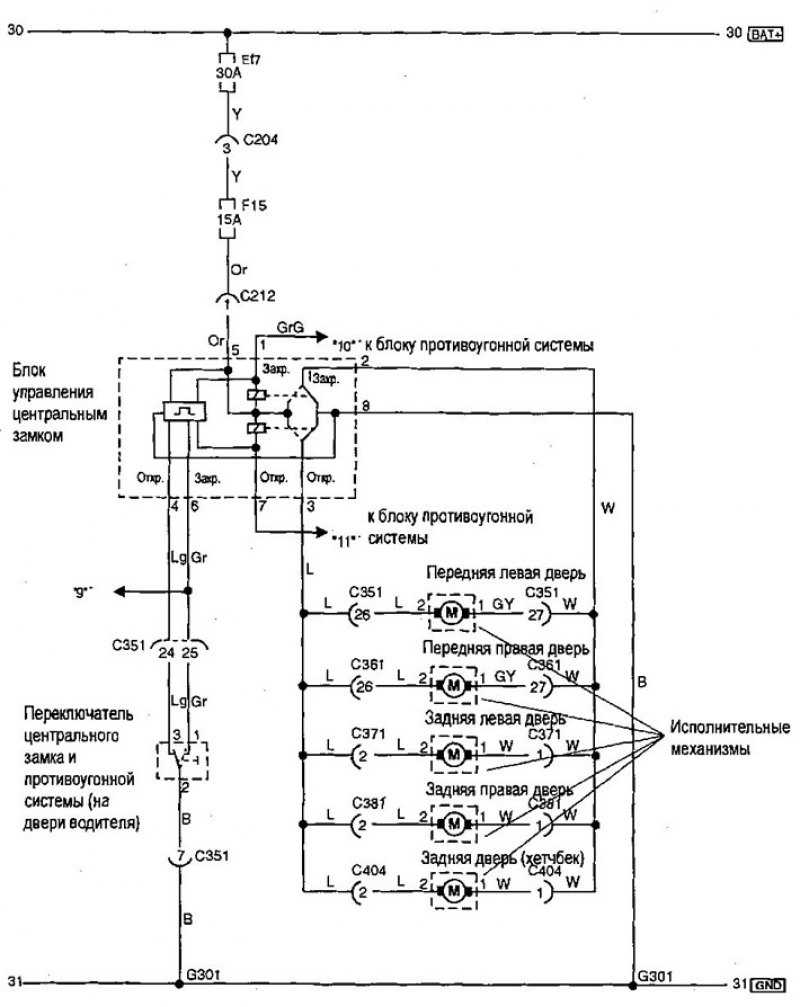

Методы ремонта

Итак, когда вы вышли утром к автомобилю, и из брелка не смогли его открыть. С этой ситуацией сталкивались некоторые автолюбители, которые вовремя не диагностируют автомобиль.

Ну самое логическое, и в первую очередь, проверяемой неисправностью, является — села батарейка в брелке. Это можно проверить очень легко. Если автомобиль открылся с ключа, то дело точно в батарейке. Если же автомобиль не открылся с ключа, то необходимо искать неисправность в другом месте.

Чтобы поменять батарейку в ключе центрального замка, необходимо взять ключ брелок, и расщепить его, там будет находиться внутри круглая батарейка, которую необходимо вынуть, и вставить новую. Если после проделанных операции — всё заработало, то значит дело было в батарейки ключ. В дальнейшем стоит следить за состоянием батарейки в брелке открытие центрального замка автомобиля.

Если всё же автомобиль не открылся с брелка, то необходимо обратиться к другим неисправностям данного узла. Основной причиной может стать блок центрального замка, которой располагается обычном под самой панели. Так, чтобы его диагностировать необходим осциллограф, либо же посмотреть неисправности и подгорание в самом блоке. Если блок сгорел, то от него будет вонять гарью. В этом случае необходимо установить новый блок центрального замка, и соответственно прошить его. Данную операцию стоит доверять профессионалам, которые сделают всё достаточно быстро и качественно.

Третей основной причиной может послужить механическая проблема самых замков. Так неисправность одного замка может привести к тому, что все двери не будут открываться. В данном случае потребуется вызывать специалистов для вскрытия дверей, поскольку самостоятельно можно сломать замок окончательно, но при этом в автомобиль не попасть. В данном случае рекомендуется заменить неисправный замок, который предварительно будет диагностироваться. Для этого потребуется снять карту дверей, и вынуть каждый замок по очерёдности, сначала с передних дверей, а потом задних.

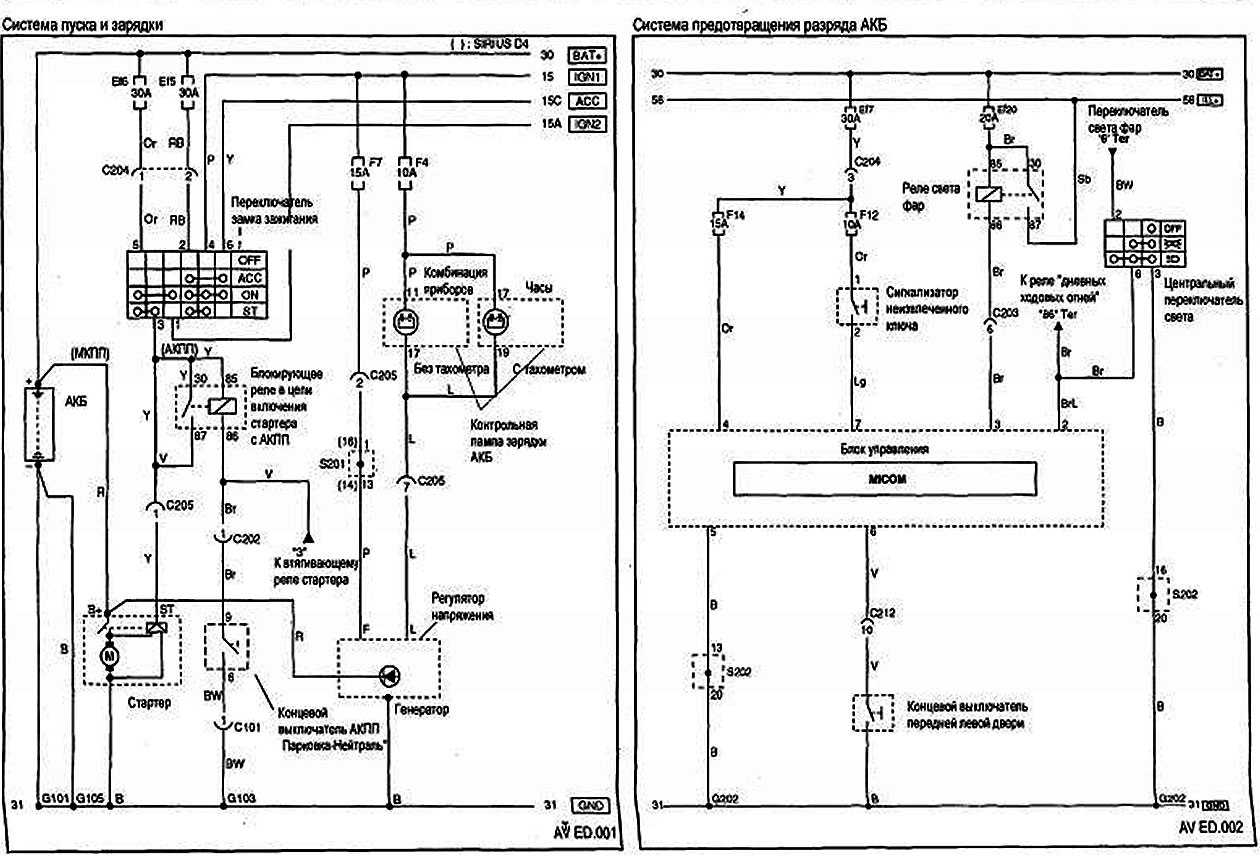

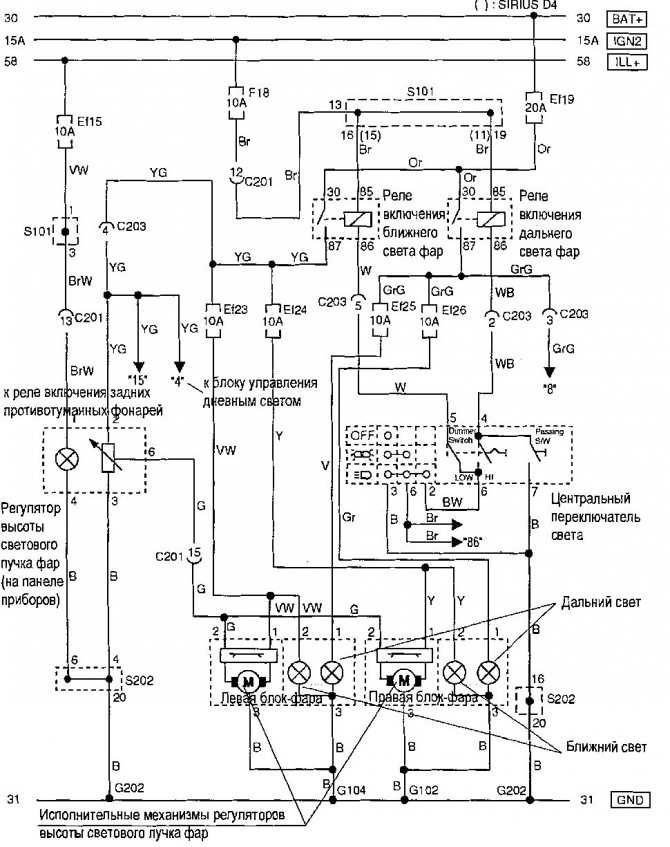

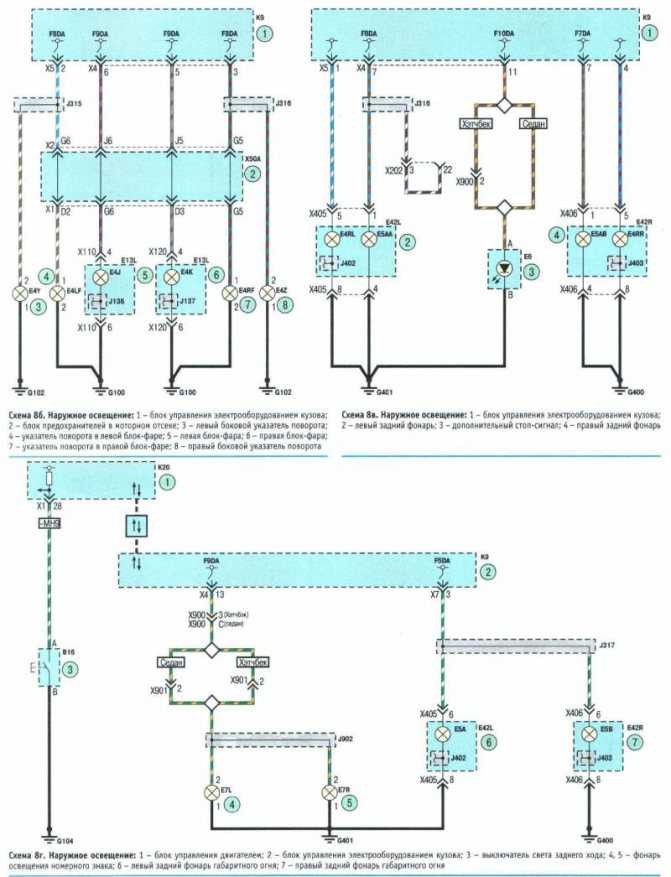

На электрических схемах, представленных в данном пособии, приняты условные обозначения, приведенные ниже.

Примечание: наличие в схеме надписи (): HV-Type или Q: MR-Type, или : Sirius D4 указывает на то, что в круглых, квадратных или фигурных скобках заключены номера контактов разъемов блоков управления двигателем указанных в примечании типов. Практически, до настоящего времени все автомобили Shevrolel, выпускаемые в Украине оснащались блоками типа HV-240.

А: Верхние горизонтальные линии — линии подачи питания при различных условиях:

Цепь 30 — подача питания непосредственно от АКБ, минуя переключатель замка зажигания.

Цепь 15 — подача питания при включенном зажигании и стартере.

Цепь 15А — подача питания при включенном зажигании и выключенном стартере.

Цепь 15С — подача питания при включенном зажигании и режиме «АСС».

Цепь 58 — подача питания в цепи освещения при 1 и 2 положении переключателя света.

В: Ef20 — предохранитель №20 в блоке предохранителей, расположенном в моторном отсеке. F2 — предохранитель №2 в блоке предохранителей, расположенном в пассажирском салоне.

С: Разъемы (С101 — С902) (см. описание разъемов).

D: Узлы сращивания кабелей (S101 — S303) (см. описание).

Е: Внутренние цепи компонентов схемы (реле) указано наименование компонента и номер контакта в разъеме.

F: Внутренние цепи компонентов схемы (переключатель) указаны наименование компонента, номер контакта в разъеме и цепи внешних соединений.

G: Аббревиатуры, обозначающие цвет изоляции проводов.

Н: Нижняя горизонтальная линия: линия заземления на «массу» (G101 — G401) Обозначение В означает заземление на корпус (body).

Условные обозначения компонентов

С: разъем; D: диод Ef: предохранитель, расположенный в блоке реле и предохранителей, размещенном в моторном отсеке; F: предохранитель, расположенный в блоке реле и предохранителей, размещенном в пассажирском салоне;

• Р1641 ошибка пежо боксер



• Подвеска ауди а8 д2 передняя схема



• Схема цветомузыки кассетной магнитолы first



• Ошибка р0222 шевроле лачетти



• Растет температура ваз 2115

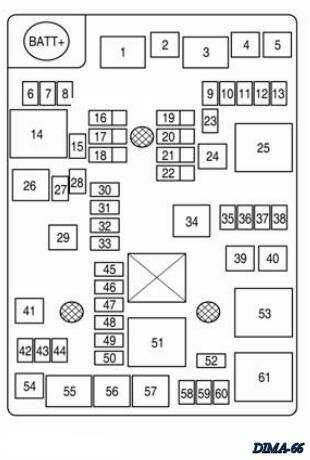

Блок предохранителей Шевроле Авео Т250

Блок предохранителей Авео Т250 моторного отсека со всеми обозначениями представлен в таблице

Обозначение элемента	Защищаемые цепи	Сила тока, А
ALT	Генератор	120
ABS. 1	Разъем для удаления воздуха ЭБУ ABS	20
ABS. 2	Разъем для удаления воздуха ЭБУ ABS	40
BLW	Реле от вентилятора печки	30
P/WDW	Реле от стеклоподъемников	30
EPS	ЭБУ электроусилителя руля	50
ВАТТ	Реле фонарей задних и предохранители 11, 19, 20, 25, 27, 29	50
RAD	Реле большой и малой скорости вентилятора из системы охлаждения мотора	30
ECU	Реле топливного насоса и питания системы управления мотором, предохранитель ЭБУ	30
IGN. 1	Выключатель зажигания	30
IGN. 2	Реле стартера и выключатель зажигания	30
HORN	Реле звукового сигнала	10
A/CON	Реле кондиционера	10
INJ	ЭБУ мотора, трансмиссии или ЭБУ мотора 1,1 л, датчик положения валов, форсунки, электромагнитный клапан продувки адсорбера, регулятор холостого хода	15
SNSR	ЭБУ двигателя, трансмиссии или ЭБУ мотора 1,1 л, реле кондиционера и топливного насоса, антенный блок иммобилайзера SMATRA, датчик концентрации кислорода	10
FPI I	ЭБУ мотора и трансмиссии или только ЭБУ двигателя 1,1 л	10
ABS	Разъем для удаления воздуха, ЭБУ ABS	10

Блок предохранителей Шевроле Авео 2008/2007, находящийся в салоне

№ предохранителя	Защищаемые цепи	Сила тока, А
1	Отключение кондиционера и обогрева заднего стекла	10
2	Лампа левая передняя габаритного света, задний фонарь левый	10
3	Комбинация приборов	10
4	Переключатель наружных зеркал заднего вида, аудиосистема	10
5	Переключатель селектора коробки передач, выключатель аварийной сигнализации, выключатель света заднего хода	10
6	Лампа габаритного света правая передняя, задний правый фонарь, лампы освещения номерного знака	10
7	Комбинация приборов, резистор предвозбуждения, ЭБУ охранной сигнализацией и временной задержкой, сигнализация непристегнутого ремня	10
8	Прикуриватель	15
9	ЭБУ электроусилителя рулевого управления, генератор, ЭБУ мотора, трансмиссии или только мотора 1,1 л, выключатель рычага селектора коробки передач, датчик скорости	10
10	Блок управления подушек безопасности	10
11	Реле замков дверей, привод замка водительской двери и блок управления люком крыши	20
12	Электродвигатель щетки заднего стекла, подрулевые переключатели	15
13	Реле охранной сигнализации и стартера	10
14	Без действия	—
15	Блок управления освещением дневного движения	10
16	Выключатель обогрева сиденья	20
17	Выключатель обогрева стекла заднего, ЭБУ мотора, электропривод, обогрев зеркала заднего вида наружного	10
18	Конденсатор, катушка зажигания	15
19	Реле стеклоподъемников, стоп-сигнала, выключатель	15
20	ЭБУ охранной сигнализацией и временной задержкой, выключатель аварийной сигнализации	15
21	Блок подрулевых переключателей, электродвигатель очистителя стекла ветрового	20
22	Реле противотуманного заднего света	10
23	Реле противотуманных фар и стеклоподъемников, ЭБУ охранной сигнализацией и временной задержкой, таймер обогрева стекла заднего, электропривод корректора фар и переключатель корректора фар	10
24	Блок управления люком крыши, реле вентилятора салона	10
25	Реле и таймер обогрева стекла заднего, ЭБУ охранной сигнализацией и временной задержкой	30
26	Правая фара	15
27	Реле противотуманных фар	10
28	Комбинация приборов, фара левая фара	15
29	Комбинация приборов, разъем линии передачи данных, выключатель света заднего противотуманного, аудиосистема, ЭБУ охранной сигнализацией и временной задержкой, датчик сигнала незакрытой двери, лампа багажника, проверочный разъем универсальный, плафон освещения, лампы направленного света в салоне, узел от консоли крыши	15

Блок предохранителей Шевроле Авео Т200 и Т300, выпускаемой с 2012 года, практически не отличается от данной схемы. Также идентичны схемы блоков предохранителей автомобилей Шевроле Авео седан 1 4 и автомобилей с мотором 1 5.

Как подобраться к блоку предохранителей Шевроле Авео в моторном отсеке:

• Открыть капот.
• Открыть фиксаторы и убрать крышку блока.
• На обратной стороне снятого элемента имеется схема предохранителей и реле. Плюс на крышке закреплен пинцет, при помощи которого можно аккуратно достать необходимый элемент.

Практически каждая цепь питания электрооборудования в машине имеет плавкие предохранители, которые защищают элементы. Среди основных компонентов, оснащенных предохранителями, можно назвать электродвигатели вентиляторов, фары, топливный насос и и прочие потребители тока, которые подключены посредством реле.

Блок предохранителей Шевроле Авео расположен в специальном монтажном блоке. Один из них установлен в левой части панели приборов в салоне Авео, второй – под капотом около АКБ.

1) Расшифровка цветов проводов aveo

Если вы имели опыт подключения дополнительного электрооборудования в Шевроле Авео, то понимаете, что без наличия схем электропроводки автомобиля сделать это сложно. Поэтому для того чтобы не подключать новые устройства на «ощупь», публикуем 24 схемы электрооборудования Шевроле Авео, которые помогут разобраться что и где следует искать и куда подключать. На схемах детали электроцепи обозначаются прямоугольниками, треугольниками, кружочками и т.п. Для упрощения понимания они подписаны латинскими буквами. Например,

• G — обозначает « — » или «массу»,
• Ef и F – указывает, что это предохранитель
• C — обозначается разъем
• S – соединительный разъем
• D – диод

Проводка в автомобиле разноцветная, что облегчает идентификацию проводов во время чтения схем. По аналогии с деталями электроцепи, цвет проводки также обозначается латинскими буквами. Используются следующие цвета:

• оранжевый – «Or»,
• синий – Lb»,
• жёлтый – «Y»,
• зелёный – «G»,
• розовый – «P»,
• серый – «Gr»,
• белый – «W»,
• коричневый – «Br»,
• светло-зеленый – «Lg»,
• голубой – «Sb»,
• фиолетовый – «V»,
• красный – «R»,
• чёрный – «B».

Не пугайтесь, если увидите провода, обозначенные на схемах двумя заглавными буквами.Например, YR.
В данном случае, первая буква указывает, что цвет провода — жёлтый, а вторая, что на нем имеется зелёная полоса.Разъёмы.
Для удобства подключения новых устройств и замены, вышедших из строя, вся электросистема состоит из узлов, которые подключены друг к другу специальными разъёмами — колодками. Каждая колодка имеет контакты – пины, в которые как в розетку подключаются нужные провода. Так как колодки имеют много контактов, они пронумерованы.

• Нумерация начинается слева направо и сверху вниз
• В зависимости от места расположения колодки (внутри автомобиля или в моторном отсеке), она имеет номер трёхзначный номер. Если на схемах колодка обозначена номером начинающимся со ‘‘‘100’’’, то искать её следует в моторном отсеке, а если с ‘‘‘200’’’, то в салоне.

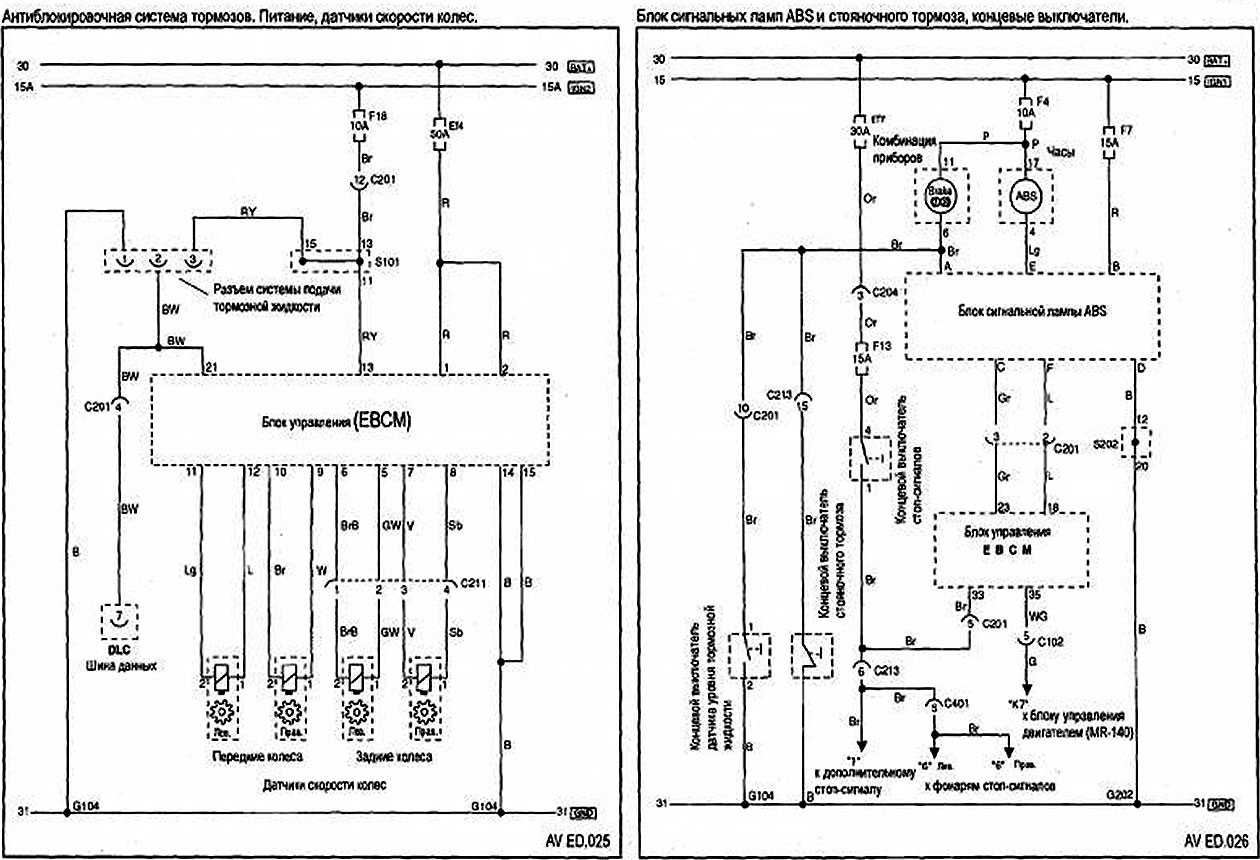

Описание системы

Целью антиблокировочной тормозной системы DBC7 является минимизация блокировки колес при сильном торможении. DBC7 выполняет данную функцию путем контроля скорости каждого колеса и давления тормозной жидкости каждого колеса отдельно при торможении, что позволяет водителю сохранить путевую устойчивость и лучше управлять рулевым механизмом.

Основные понятия

Прежде чем вы ознакомитесь с этим разделом, необходимо изучить некоторые понятия. Без них могут возникнуть трудности при осуществлении диагностической проверки.

— Основные электрические цепи: необходимо знать основные теоретические положения электричества и осознавать значение напряжения, тока (А) и сопротивления (Ом). Необходимо также знать, что происходит в цепи, если обнаружен разрыв или короткое замыкание. Необходимо правильно считывать и понимать схему электропроводки.

— Использование приспособлений для тестирования цепи: необходимо знать, как правильно использовать цифровой универсальный электроизмерительный прибор, а также другие измерительные приборы. Необходимо уметь измерять напряжение, сопротивление, силу тока, иметь представление, как обходить детали, чтобы проверить цепь при помощи проволочной перемычки.

Компоненты системы АБС

АБС модификации DBC7 состоит из гидравлической тормозной системы с антиблокировочными компонентами. Обычная тормозная система включает в себя:

• — вакуумный усилитель;
• — главный тормозной цилиндр;
• — передние дисковые тормоза;
• — задние барабанные тормоза;
• — соединительные гидравлические тормозные трубки и шланги;
• — датчик уровня тормозной жидкости;
• — индикатор ТОРМОЗ. Система АБС включает в себя:
• — гидравлическое устройство;
• — электронный модуль управления тормозами (ЭМУТ);
• — предохранитель;
• — четыре датчика скорости колеса (один для каждого колеса);
• — электропроводку;
• — индикатор АБС;
• — индикатор (подсоединен к лампе стояночного тормоза);
• — систему DDRP (раздельное динамическое дозированное распределение на задние колеса);
• — задние барабанные тормоза.

Гидравлическое устройство с ЭМУТ размещено между расширительным бачком и теплоизоляционной стенкой в левой части автомобиля.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Меры профилактики

Вариантов профилактики у автовладельцев на самом деле не так много:

1. В первую очередь, всегда используйте более качественное оборудование и устройства. Будь то обычные лампочки или аккумулятор с генератором. Чем ниже качество оборудования, тем меньшим будет его ресурс эксплуатации и тем больше проблем оно принесет автовладельцу. Собранные из некачественных элементов генераторные узлы чаще выходят из строя, то же самое касается и других устройств.
2. При обнаружении проблем вовремя решайте их. Если, к примеру, вы заметили, что на приборной панели горит световой индикатор, необходимо как можно быстрее определить причину и избавиться от нее, а не эксплуатировать машину дальше. То же самое касается замыканий или скачков напряжения в системе.
3. Используйте только качественные предохранители.
4. Помните о том, что все компоненты электросхемы должны быть тщательно загерметизированы — на них не должна воздействовать окружающая среда и другие внешние факторы.
5. Чтобы АКБ служил дольше, нужно делать ему ТО хотя бы 2 раза в год.

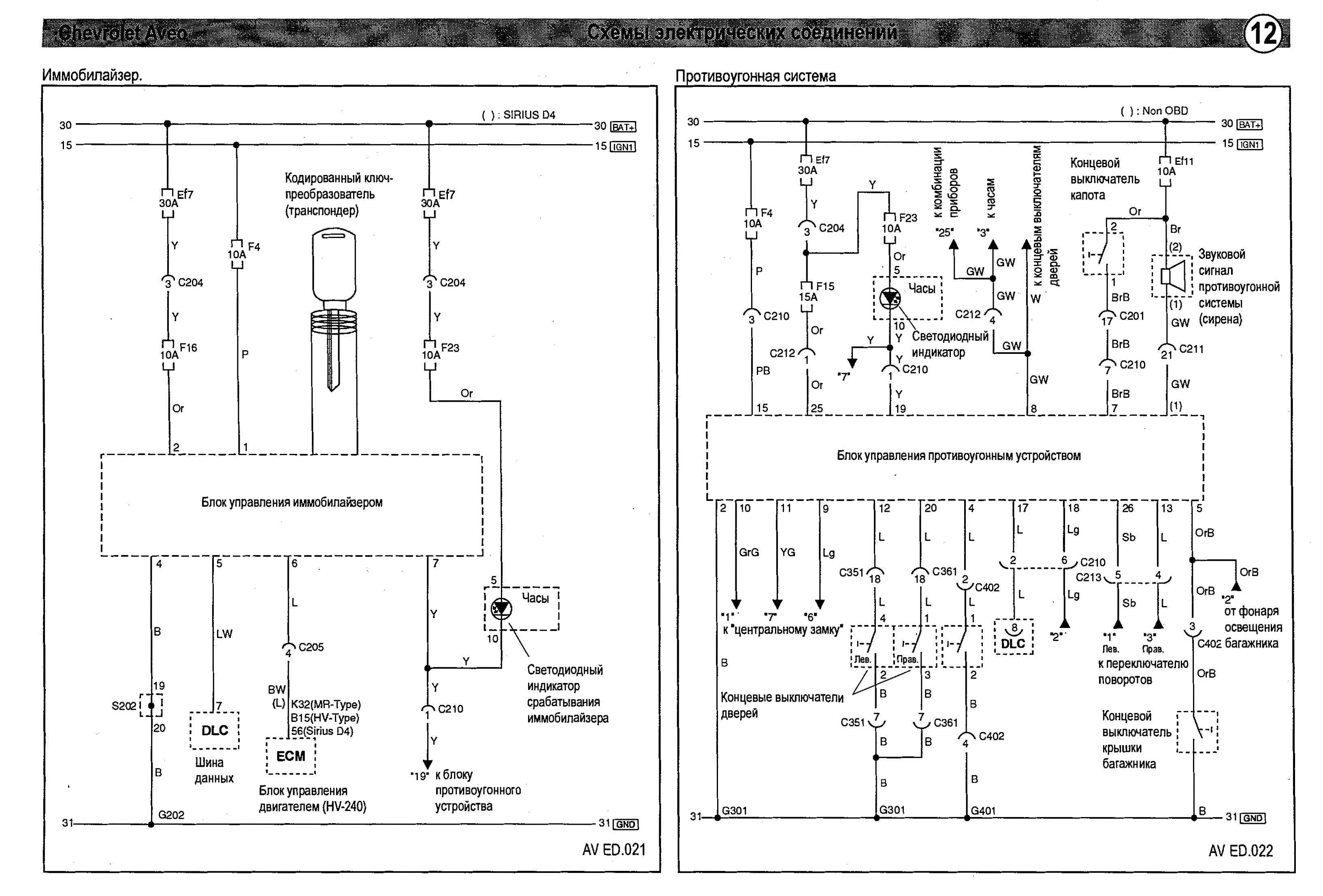

Точки подключения автосигнализации на Chevrolet Aveo 2010

Жгут от замка зажигания:+12 – красный/чёрныйЗажигание – розовыйЗажигание 2 – оранжевыйАСС – коричневыйСтартер – жёлтый

Левый разъём щитка приборов:Тахометр – белый (ближе к краю)Концевики дверей (-) – белыйПоворотник 1 – голубой

Правый разъём щитка приборов:Поворотник 2 – синий

Левый порог, вертикальный жгут:Ц.З. запирание – серый (сила привода водителя)Ц.З. отпирание – коричневый (сила привода водителя)Открывание багажника – коричневый (силовой привода)

Синий разъём кик панели водителя:Тормоз – голубойКонцевик багажника (-) – оранжевый/чёрный

Концевик капота есть штатный, но работает на размыкание.

Для обхода иммобилайзера использовал обходчик Starline BP-03. На замок зажигания 4 петли.

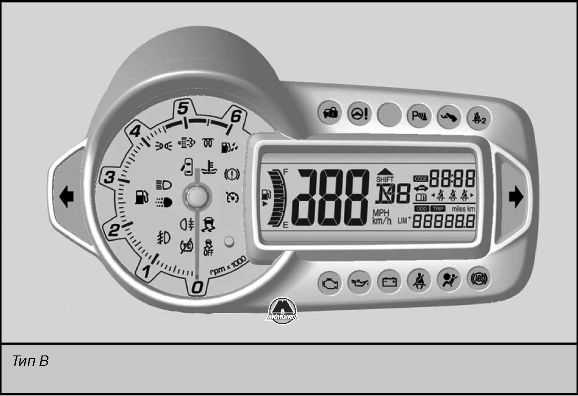

Не работают приборы на Шевроле Авео

Лада 4×4 3D кузнечик Бортжурнал евро блок предохранителей в ниву Комбинация приборов на любом автомобиле, в том числе и Шевроле Авео (Chevrolet Aveo), позволяет водителю контролировать работу отдельных систем двигателя, электрооборудования и тормозной системы, а также знать о запасе топлива в бензобаке. О состоянии комбинации приборов водитель узнаёт сразу после поворота ключа зажигания в положение «зажигание включено», так как при её исправности должны загореться все контрольные лампы, а после запуска двигателя ещё и заработать приборы. Если этого не происходит, то придётся искать причину возникшей неисправности.

Первое, что может придти на ум водителю в этой ситуации, это отсутствие питания на плюсовых клеммах разъёмов комбинации приборов. Поэтому, вначале проверяем состояние предохранителя, через который подаётся напряжение на комбинацию приборов. Место его расположения в монтажном блоке салона будет зависеть от года выпуска Шевроле Авео, чтобы облегчить поиск этого предохранителя нужно воспользоваться руководством по эксплуатации Вашего автомобиля. В некоторых случаях причиной отказа комбинации приборов бывает перегорание 10-ти амперного предохранителя, обозначенного на схеме, расположенной на обратной стороне крышки монтажного блока, как ROOM LAMP.

Кроме полного отказа комбинации приборов возможны и её «глюки», заключающиеся в периодическом зависании всех стрелок в самом конце шкал приборов с последующим их возвратом в нормальное положение, соответствующее показанию каждого прибора. Такое поведение приборов говорит, скорее всего, о том, что имеется не достаточно надёжный контакт на «массу» либо в печатной плате или колодках разъёма самой комбинации приборов, либо, что менее вероятно, на кузове автомобиля.

Возможен и ещё один вариант неисправности комбинации приборов, когда перестают работать только приборы, хотя контрольные лампы продолжают нормально функционировать. В этом случае, искать неисправность нужно на печатной плате комбинации приборов, на которой может появиться микротрещина, повредившая дорожки печатной платы

Также, особое внимание нужно уделить осмотру состояния ножек контактов кварцевого резонатора, так как если хотя бы одна из них обломилась, то приборы работать не будут. Но, самостоятельно искать неисправность печатной платы комбинации приборов при отсутствии достаточных электротехнических навыков не рекомендуется

Меры профилактики

Вариантов профилактики у автовладельцев на самом деле не так много:

1. В первую очередь, всегда используйте более качественное оборудование и устройства. Будь то обычные лампочки или аккумулятор с генератором. Чем ниже качество оборудования, тем меньшим будет его ресурс эксплуатации и тем больше проблем оно принесет автовладельцу. Собранные из некачественных элементов генераторные узлы чаще выходят из строя, то же самое касается и других устройств.
2. При обнаружении проблем вовремя решайте их. Если, к примеру, вы заметили, что на приборной панели горит световой индикатор, необходимо как можно быстрее определить причину и избавиться от нее, а не эксплуатировать машину дальше. То же самое касается замыканий или скачков напряжения в системе.
3. Используйте только качественные предохранители.
4. Помните о том, что все компоненты электросхемы должны быть тщательно загерметизированы — на них не должна воздействовать окружающая среда и другие внешние факторы.
5. Чтобы АКБ служил дольше, нужно делать ему ТО хотя бы 2 раза в год.

Обозначения на схемах

На часах находятся три кнопки установки. Не забывайте устанавливать время на часах при отсоединении и последующем подсоединении аккумуляторной батареи и замене плавких предохранителей.

Горячий металл может стать причиной ожогов, повреждения автомобиля или иного материального ущерба. Для включения прикуривателя выполните следующее: При нагревании до необходимой температуры прикуриватель автоматически возвращается в исходное положение. Перегрев прикуривателя может привести к повреждению нагревательного элемента и самого прикуривателя.

Это может привести к перегреву прикуривателя. Включение неисправного прикуривателя представляет опасность. Неисправный прикуриватель может стать причиной травм и повреждения автомобиля. Вспомогательная электрическая розетка расположена на центральной консоли под передней пепельницей. Другая вспомогательная электрическая розетка расположена с левой стороны в багажном отделении только на моделях универсал.

Козырек панели приборов тянем вверх. Он тоже на защелках. И аккуратно вынимаем панель приборов на себя. Отключаем правый разъем нажав на лепесток и потянув на себя.

То же самое делаем с левым разъемом. Забираем приборную панель и уходим с ней в помещение где есть паяальник, острый резак и удобный стол. Предварительно запомнив или пометив где они находились.

Но только таким способом которым я снимал. Ни в коем случае не тянем на себя. Для того чтобы снять стрелку нужно поворочивать ее против часовой стрелки одновременно стягивая со штока.

Волноваться за то что можете сбить колибровку прибора, не надо. Устройство шагового двигателя стрелки описывать не буду. Но поверьте ничего не случиться.

Так снимаются все стрелки кроме скорости… С ней придется повозиться. Так как ее повороту против часовой мешает кнопка управления. Но и ее снимаем таким же образом. Только сначала стягиваем поворачивая против часовой, а потом до упора по часовой. После снимаем пластиковую шкалу приборов. Она наклеена, не сильно. Используя острый скальпель или резак вырезаем окошечко для нашего БК. Верхняя граница нового окошечка должна быть на 17 мм.

Теперь нужно вывести управление новым экраном.

24 схемы электрооборудования Chevrolet Aveo

Для этого нам нужно снять заднюю плату с приборной панели. И вот тут есть одна серьезная проблема. На момент написания данного отчета было выяснено что существует два типа плат используемых в приборной панели.

В другой впаяна специальная кроватка в которую воткнут экран, вот тут все гораздо проще. Прошили 1й раз, при прошивке выбрали кажется под азиатскую зону, потом провели конфигурацию, но лампочка ЕСП осталась гореть, остальное в норме, долго понять не могли, при прошивке и конфигурации ни где не было пункта влияющего на ЕСП.

Потом решили попробовать другую прошивку, как там указано, под неевропейский рынок Но диагност подумал что значок ЕСП исчезнет если выбрать другой тип дисплея, хотя я ему говорил что надо шить расширенный, вот что из этого получилось! Ну третья прошивка оказалась успешной, сделали как и во второй, только выбрали расширенный дисплей!

Еще до начала работ мне мастер приемщик озвучил цену р! В итоге согласился на р. Так же хочу заметить что по словам диагноста можно таким же образом и БУ приборку не отшитую от предыдущего авто пришить, то есть деактивировать старую, поставить другую, пусть даже она БУ и не отшита, при прошивке в нее зальется VIN новый автоматически. Подтверждения этим словам нет, так что если хотите можете попробовать заказать и БУ приборку с Ebay, на ваш трах и риск. Переключатель указателя поворота с кнопкой Menu — р.

Работа ОД — р. Панель приборов использовалась новая! Подойдет ли не отшитая от предыдущего автомобиля БУ приборка — неизвестно. Так же не известно подойдет ли приборка с этим каталожным номером если у вас автомобиль года выпуска.

Активация бортового компьютера Шевроле Авео

В Шевроле Авео Т-250 корейской сборки имеется скрытая опция, которая обычно прилагается в дорогой комплектации автомобиля с АКПП – это наличие бортового компьютера. Борт-компьютер конечно находится в неактивном состоянии, но его активация вам обойдется в сущие копейки.

Дело в том, что под шкалой приборов расположен не маленький экран для отсчета пройденного расстояния, а большой дисплей, который может показывать: среднюю скорость движения автомобиля, расход топлива, температуру за бортом и т.п. Поэтому глупо не воспользоваться шансом и не заполучить доступ к данным, которые окажутся полезными при управлении автомобилем. Тем более что активация штатного бортового компьютера на Авео не займет много времени.

Первый этап — разборка приборной доски

Открутите два винта, которые находятся под козырьком приборной доски.

Открутите два винта под козырьком панели приборов

Демонтируйте нижнюю панель

Снимите козырек панели приборов

Открутите два винта крепления приборной доски

Снятая панель приборов

Снимите заднюю стенку приборной доски

Второй этап — вырезание смотрового окошка

Прежде чем активировать бортовой компьютер, необходимо на пластиковой приборной шкале вырезать смотровое окошко для него. Вырезать его можно двумя вариантами.

Первый вариант — сложный

• Аккуратно снимите все стрелки шкалы приборов, поворачивая их против часовой стрелки и, снимая, при этом, со штока. Единственное с чем придется повозиться – это со стрелкой скорости.
• Отклейте пластиковую накладку приборной доски. Под ней вы увидите большой монитор бортового компьютера.

Снимите пластиковую накладку со шкалами

Разметьте и вырежьте окошко для БК

Второй вариант — более легкий

• Слегка отклейте пластиковую накладку в районе монитора бортового компьютера и подложите под ее пластиковую карточку (подкладка на которой будет производиться вырезание смотрового окошка).

Подставьте пластиковую карточку под накладку

Вырежьте окошко под монитор БК

Отшлифуйте края накладки

Третий этап активации БК на Авео — подключение кнопки управления

Активация БК будет происходить подключением его к имеющейся на приборной панели кнопке, которая управляет нижней частью монитора.

• С обратной стороны приборной доски найдите два отверстия, которые связаны с выводом кнопок БК, см на фото ниже.

Место припаивания перемычки и резистора

Место припаивания увеличенный вид

Припаянная перемычка и резистор

Активация бортового компьютера на Шевроле Авео на этом завершена. Осталось только собрать все в обратной последовательности.

Активированный бортовой компьютер Шевроле Авео Т-250

Бортовой компьютер Авео будет выдавать вам 12 видов необходимой для водителя информации. Единственное, что потребуется, это установить датчик температуры окружающего воздуха.

Желаем удачи в активации БК!

Как, вы еще не читали? Ну, это зря…

Жмите на кнопки! Делитесь публикациями!

alt=»3 способа устранить стук тормозных суппортов в Авео (видео-инструкция)» /> « Предыдущая запись

Предохранители автомобиля AVEO T300

Предохранители в Aveo New T300 расположены в двух местах: в подкапотном пространстве и в салоне под приборной панелью. Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя. В блоке над положительной клеммой аккумулятора расположена группа основных предохранителей. Перед заменой предохранителя отключите соответствующий источник или выключите зажигание. Дефектный предохранитель можно определить по сгоревшей плавкой нити. Замену предохранителя следует производить только после устранения причины его выхода из строя. Некоторые цепи могут быть защищены несколькими предохранителями. Кроме того, в блоке могут быть установлены дополнительные предохранители.

Блок предохранителей в моторном отсеке

• 1 Реле скорости переднего стеклоочистителя
• 2 Насос ABS
• 3 Реле управления переднего стеклоочистителя
• 4 Передний стеклоочиститель
• 5 Нагнетательный вентилятор
• 6 Клапан ABS
• 7 Вентиляционный люк крыши
• 8 —
• 9 Очиститель заднего стекла
• 10 Регулятор напряжения генератора
• 11 ABS Aveo T300
• 12 AOS/ROS
• 13 Наружное зеркало заднего вида
• 14 Реле обогревателя заднего стекла
• 15 Обогреватель заднего стекла
• 16 Запасной предохранитель
• 17 Запасной предохранитель
• 18 Запасной предохранитель
• 19 Запасной предохранитель
• 20 Запасной предохранитель
• 21 Запасной предохранитель
• 22 Запасной предохранитель
• 23 —
• 24 Ход/запуск IEC
• 25 Реле ход/запуск
• 26 —
• 27 —
• 28 Наружное зеркало заднего вида с подогревом
• 29 —
• 30 Обогрев передних сидений
• 31 —
• 32 Поток топлива
• 33 Омыватель
• 34 Реле топливного насоса
• 35 Топливный насос Aveo T300
• 36 Модуль управления двигателем/ трансмиссией
• 37 —
• 38 —
• 39 Вентилятор охлаждения К5
• 40 Вентилятор охлаждения К4
• 41 EVP
• 42 ЕСМ
• 43 Муфта кондиционера
• 44 тем
• 45 ЕСМ_1
• 46 COIL
• 47 ЕСМ_4
• 48 ЕСМ 3
• 49 ЕСМ2
• 50 Инжектор
• 51 Реле Р/Т
• 52 Звуковой сигнал
• 53 Реле вентилятора охлаждения КЗ
• 54 Пуск
• 55 Реле пуска
• 56 Реле муфты кондиционера
• 57 Реле дальнего света
• 58 Передние противотуманные фары
• 59 Дальний свет левый
• 60 Дальний свет правый
• 61 Реле вентилятора охлаждения К1

Блок предохранителей в приборной панели

• 1 DLIS
• 2 DLC
• 3 Подушка безопасности
• 4 Задняя дверь
• 5 Запасной предохранитель
• 6 Блок управления кузовным оборудованием
• 7 Блок управления кузовным оборудованием
• 8 Блок управления кузовным оборудованием
• 9 Блок управления кузовным оборудованием
• 10 Блок управления кузовным оборудованием
• 11 Блок управления кузовным оборудованием
• 12 Блок управления кузовным оборудованием
• 13 Блок управления кузовным оборудованием
• 14 IPC
• 15 ONSTAR Aveo T300
• 16 ULTRA PARKING ASSIST
• 17 Информационный центр водителя
• 18 Аудио
• 19 Прицеп
• 20 VLBS
• 21 CHEVYSTAR
• 22 Обогрев, вентиляция, кондиционер
• 23 HDLPALC
• 24 Сцепление
• 25 IPC-AOS
• 26 Подушка безопасности ход/запуск
• 27 Ходовое реле
• 28 Реле задней двери
• 29 Прицеп ход/запуск
• 30 Часовая пружина
• 31 Обогрев, вентиляция, кондиционер
• 32 Запасной предохранитель
• 33 Вентиляционный люк крыши
• 34 Прикуриватель авто Aveo T300
• 35 Запасной предохранитель
• 36 Задний электрический стеклоподъемник
• 37 Передний электрический стеклоподъемник
• 38 RAP/ACCY
• 39 DCDC CONV
• 40 Электростеклоподъемник двери водителя
• 41 РТС 2
• 42 РТС 1
• 43 Разъем аккумулятора

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Блок в моторном отсеке

Общая фото схема блока с предохранителями шевроле авео Описание элементов схемы

Номер	Защищаемая цепь
Реле
R1	Реле вентилятора системы охлаждения двигателя — низкая скорость
R2	Реле ближнего свела фар
R3	Реле противотуманных фар
R4	Реле топливного насоса
R5	Реле компрессора кондиционера
R6	Реле освещения
R7	Реле дальнего свела фар
R8	Реле стеклоподъемников
R9	Реле вентилятора/главное реле
R10	Реле вентилятора системы охлаждения двигателя — высокая скорость
Предохранители
11	Запасные предохранители
12	10А Правая фара дальнего света
13	10А Левая фара дальнего света
14	20А Люк крыши
15	10А Звуковой сигнал
16	15А Топливный насос
17	15А Противотуманные фары
18	10А Правая фара (дальний свет)
19	10А Левая фара (дальний свет)
20	10А Правая фара (ближний свет)
21	10А Левая фара (ближний свет)
22	10А Плафон салона
23	30А Обогреватель стекла
24	20А Фара
25	25А То же
26	10А Муфта привода компрессора кондиционера
Плавкие предохранители
27	60А Антиблокировочная система (АВС)
28	30А Вентилятор радиатора системы охлаждения двигателя
29	20А Главное реле
30	30А Стеклоподъемники
31	30А Вентилятор
32	30А Внутренний блок предохранителей
33	30А Система зажигания
34	30А То же

Еще про Авео: Сравнение Хонда Интегра и Шевроле Авео, чем отличается?

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Еще про Авео: Как одеть ремень гур авео

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на
