Сигнализация мангуст

Подготовка к монтажу

Перед тем, как будет начата установка автосигнализации Mongoose, владелец транспортного средства должен отключить силовой кабель (минусовой) от аккумулятора. Специалисты рекомендуют разделить предстоящий объем работы на несколько этапов:

• подготовить салон автомобиля и силовой агрегат к монтажу;
• установить все элементы автосигнализации Мангуст;
• провести обратную сборку всех демонтированных элементов;
• настроить охранную систему и протестировать ее работу;
• подготовить салон автотранспортного средства к дальнейшей эксплуатации.

При самостоятельно выполняемых работах по установке сигнализации Mongoose владелец автомобильного транспорта должен максимально качественно демонтировать панели. Это делается для получения доступа к местам подключения кабелей автосигнализации.

В первую очередь снимается приборная панель, после чего выполняется демонтаж автомагнитолы и вещевого ящика. На следующем этапе автолюбителю придется снять:

• с рулевой колонки облицовочную панель;
• облицовку печки (воздуховода);
• крышку блока предохранителя;
• панель, расположенную под ручкой открытия капота и т. д.

Сигнализация Мангуст – установка самостоятельно по инструкции и схеме

Установка сигнализации – кропотливый и крайне важный процесс, требующий наличия должного уровня опыта, навыков и знаний. Если же в вас теплится живой, человеческий интерес ко всему новому, вы получаете удовольствие от самостоятельной установки оборудования на автомобиль, руки растут «из того места» и вы знаете, зачем нужен мультиметр – можете попробовать это сделать и своими руками. Ну а мы постараемся далее вам помочь, на примере таких охранных систем, как Мангуст.

Самостоятельная установка сигнализации Mongoose – общие рекомендации

Первое, о чем никогда нельзя забывать перед установкой такой охранной системы, как сигнализация Мангуст – инструкция по установке и эксплуатации. Этот важнейший документ, идущий в комплекте со всем содержимым, нельзя назвать иначе, как «библия для установщика сигнализаций». В них всегда содержится подробная схема подключения, нюансы подключения и программирования конкретной модели, рекомендации, советы, характеристики, функции. Именно на нее нужно ориентироваться при установке.

Так, первое, что нужно осуществить при установке сигнализации – отключить аккумулятор и определится с местом установки основных блоков: сирены, блока управления, радиоприемник с антенной, датчики и так далее.

Согласно указанной инструкции:

Более подробные рекомендации к определению мест для установки основных блоков охранной системы «Мongoost сигнализация», инструкция к которой идет в комплекте, вы найдете как раз в ней, подробно изучив содержание.

Определив их наличие, набираемся смелости и, учитывая выше рассмотренные и самостоятельно изученные рекомендации, переходим к установке составных частей охранной системы и их подключению.

Сигнализация Мангуст – схема подключения и основные моменты монтажа

Переходя к самому процессу установки, следует сразу определить алгоритм такой установки. Так, настоятельно рекомендуем вам сначала установить все составные части «сигналки» Мангуст (блок управления, приемник, датчики, сирену), после чего только перейти к их соединению между собой.

И только после этого, осуществить их подключение к фарам и поворотникам, центральному замку, стеклоподъемникам и прочим механизмам автомобиля. Поскольку подробные рекомендации по установке основных элементов содержаться в инструкции к системе Мангуст, считаем целесообразным пропустить этот этап, так как каждый автолюбитель, посчитавший, что он может установить сигнализацию самостоятельно, сможет это сделать и без нашей помощи. Более целесообразно рассмотреть схему подключения.

READ Как подключить пол с нагревом к регулятору температуры

Так, вы наверняка уже обнаружили, что из главного блока управления системой выходит масса разноцветных проводов и разъемов. Их подключение – самый кропотливый момент, так как от него будет зависеть работоспособность всей системы. Схема сигнализации Мангуст, по которой следует осуществлять подключение проводов, также содержится в инструкции по эксплуатации каждой модели этой охранной системы.

Согласно инструкциям, традиционно модели подключаются следующим образом:

Несколько советов от практика

Обратим ваше внимание, что вышеуказанная схема подключения может несколько отличаться от схемы, установленной вашей инструкцией к эксплуатации. В таком случае мы настоятельно рекомендуем использовать именно вашу инструкцию

Для того, чтобы соединить провода между собой, стоит использовать только клеммы, поскольку старые надежные скрутки не позволяют быть уверенным в их надежности. Кроме того, при проведении проводки в районе дверей используйте резиновые проходные трубки и втулки – это поможет избежать перегибов. Всю проводку следует вести в максимально сухих и труднодоступных для влаги мест, а направлять и крепить ее следует только пластиковыми хомутами (клипсами).

Подсоединив всю систему к автомобилю, следует переходить к настройке датчиков и программированию параметров и брелка ДУ, механизм проведения которых предельно подробно описан в инструкции к установке и существенно разнится в зависимости от модели. Ввиду этого, мы также опустим этот этап, понадеявшись на вашу внимательность.

Таким образом, прислушавшись к нашим рекомендациям и наставлениям, а также изучив дополнительную информацию из инструкции и других источников, мы уверены, что вы сможете самостоятельно смонтировать свою охранную систему, после чего, сигнализации Мангуст будет радовать вас прилежной и безотказной работой долгое время.

Источник

Инструкция по использованию сигнализации Mongoose

Перед тем как начать использовать охранное устройство, следует внимательно прочитать инструкцию и постараться запомнить наиболее важные моменты. Особенно пункты раздела программирования, аварийного отключения и действий во время экстремальных ситуаций, и, конечно, управление брелоком.

Комбинация клавиш брелоков Mongoose

Брелоки сигнализации Mongoose оснащены 2-5 клавишами управления, в зависимости от модели, которые имеют совершенно различные комбинации нажатий.

Брелок с двумя кнопками

Для управления сигнализацией применяются одиночные нажатия клавиш и нажатия с удержанием. Первая кнопка помечена пиктограммой с изображением закрытого замка, вторая – открытого. При последовательном нажатии кнопок следует соблюдать интервал 0,5-2 секунды.

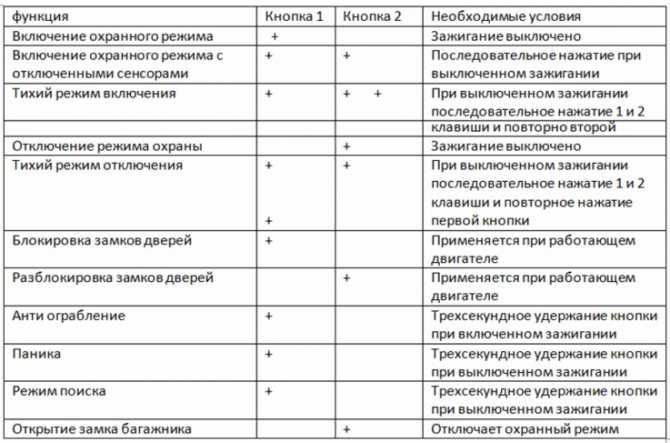

Таблица управления.

Брелок с тремя кнопками

Первая кнопка имеет рисунок закрытого замка и окрашена в иной цвет. На добавленной третьей кнопке изображен открытый багажник. Интервал между последовательным нажатием клавиш допускается не более 3 секунд.

Таблица управления модели 800.

Брелок с четырьмя кнопками

Первые две клавиши имеют аналогичные значки выше перечисленным брелокам, а на третьей клавише изображена снежинка. Четвертая клавиша помечена изображением автомобиля с открытым багажником.

Таблица управления моделей В001 и В003.

Брелок с пятью кнопками

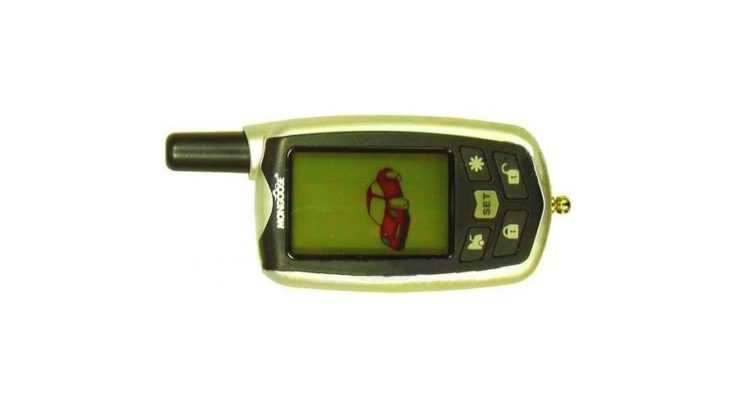

Модель мангуст 1,9 EMS оснащена брелоком с жидкокристаллическим монитором, под которым расположены три клавиши, две дополнительные находятся на правой боковой стороне.

Охранный комплекс Mongoose Boomerang Premium так же имеет усовершенствованный брелок с пятью кнопками.

Назначение клавиш полностью совпадают с четырехклавишным брелком, а пятая кнопка служит для включения подсветки, режима вибрации и изменения сигнала оповещения.

Поломка брелка

Если сломался брелок, после того как сигнализация удачно разблокирована необходимо все же навестить автоэлектрика, чтобы он полностью перепрограммировал брелок. Устанавливать новую сигнализацию не нужно.

В общем, сигнализация Mongoose отличается надежностью, и неполадки случаются крайне редко. Если уж такая неприятность имеет место, постарайтесь не паниковать и в точности выполните все наши инструкции.

Краткая характеристика:	Автосигнализация с 2-ух стороней связью
Стоимость:	1470 руб. | Заказать доставку | Установи со скидкой
Технические характеристики Mongoose Digital 100:	Виброрежим оповещения на брелке-пейджере Радиус действия канала пейджера 400 м. Контроль зоны приема сигнала передатчика Режим пассивного иммобилайзера Пассивный Anti-Hi-Jack Вход под дополнительный датчик Датчик удара 2-х уровневый Кнопка-переключатель Valet Радиус действия канала брелка 30 м. Постановка на охрану и снятие с нее разными кнопками Режим Valet Персональный PIN-код аварийного отключения Отключение датчиков при постановке на охрану Охрана автомобиля с заведенным двигателем с ключом в замке зажигания Пассивная автопостановка на охрану Пассивная автопостановка на охрану с закрыванием дверей Перепостановка на охрану Обход неисправной зоны Память тревог с указанием зоны Учет задержки салонного света Кол-во блокировок двигателя 2-3 Внешнее реле блокировки двигателя НО блокировка двигателя Длительность импульса для электрических замков 0,6 сек. Длительность импульса для пневматических замков 4,0 сек. Управление эл. замками при вкл. зажигании Выход на габариты Выход на замок багажника Тип управляющего кода KeeLoq (плавающий) Выход управления эл. замками дверей Кол-во доп. каналов – 2 Режим Комфорт Выход сигнала тревоги только на пейджер Встроенное реле блокировки двигателя

• Модуль связи (с антенной)
• Центральный блок с установочным комплектом
• Брелок дистанционного управления
• Двухуровневый датчик удара
• Светодиодный индикатор
• Кнопка аварийного отключения
• Руководство пользователя и инструкция по установке
• Двунаправленный пульт


  Набранные баллы:
  Мнение экспертов нашего магазина о Mongoose Digital 100:	Недорогая, но качественная сигнализация с обратной связью. В принципе, в таком бюджете аналогов нет, поэтому вариант стоящий для тех, кому нужна обратная связь и есть ограничения в бюджете.

Отзывы ещё не добавлялись

Написать свой отзыв о Mongoose Digital 100

Почему не программируется

У вас сломался пульт дистанционного управления сигнализацией. Вы заменили пейджер новым, но активировать его не получается. Почему такое может произойти с брелками Мангуст (ТТ, 400 Base, 900, B001, 1.9 EMS, В003, MCL 2000, MX40, AA660, M20, MCA500, M24, MAP70R2, M950, M80 Series, M1200MKI, M60 Серии, AM 1500, M400, 450, M15, М25) и как решить эту проблему.

1. Брелок оказался неисправным. Почините его самостоятельно или отдайте специалистам.
2. Случайным образом нажата клавиша сервисного режима. Деактивируйте её и повторите процедуру записи пульта в памяти блока управления заново.
3. Система не определяет команду «Зажигание включено». Обратитесь в сервисный центр.
4. Выход из строя блока управления сигнализацией. Здесь поможет только обращение к специалистам.

Узнайте всё про брелок сигнализации Шериф aps95lcd b4.

Автор материала: Думченков Михаил

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Некоторые модели брелков автосигнализации совместимы и взаимозаменяемы между собой, есть брелки полностью совместимые в них программируются все функции «родной» автосигнализации, бывают брелки неполностью совместимые в них нельза программировать некоторые функции системы.

Таблица совместимости взаимозаменяемости брелков пейджеров автосигнализации Alligator (Алигатор) Pantera (Пантера) A.P.S. (АПС) Cenmax (Ценмакс) Mongoose (Монгуст)

Здесь представленны таблицы совместимости автосигнализаций Alligator Pantera A.P.S. брелков пейджеров с двусторонней связью (2-way), если Вам не удаётся найти брелок именно от Вашей модели сигнализации, то рассмотрите возможные варианты замены на брелки других моделей в столбце таблицы, слева указаны модели автосигнализаций (брелков), двигаясь по горизонтали находим совместимые системы (брелки), совместимость брелков может быть:

• — полная это когда программируются все функции автосигнализации, внешний вид брелков идентичен брелку из комплекта, разница может быть только в окраске/расцветке
• — частичная, автосигнализация ставится / снимается с охраны, но дополнительные функции могут программироваться частично, внешний вид брелка, кол-во, форма, расположение, цвет кнопок скорее всего отличаются от брелка из комплекта
• — Не совместимые брелки либо совсем не совместимы между собой, запрограммировать их невозможно (есть варианты, могут программироваться но не работать или работать с ошибками, глюками), в таблице несовместимость обозначается так же в том случае когда брелки не проверялись на совместимость, т.е. мы не знаем будут ли они работать, так, что есть небольшой шанс что будут программироваться и работать.
• Может быть полная совместимость программируемых функций, но при этом сами брелки внешне отличаются от брелков из комплекта, различным может быть кол-во, расположение, форма, цвет кнопок, тип дисплея ЖК (жидкокристаллический) или LED (светодиодный) и пр., в таблицах отмечены степени совместимости.

Двусторонние брелоки (с обратной связью, ЖК или LED индикацией): Таблица совместимых брелков Alligator, Pantera

Односторонние брелоки (без обратной связью, без ЖК или LED дисплеев):

Появятся в ближайщее время.

Если Вы нашли какие-либо неточности или хотите дополнить таблицу, пожалуйста сообщите нам об этом.

Информация приведённая выше не может быть 100% достоверной, т.к., производители автосигнализаций (брелков) могут переодически менять коды, соответственно какой-то конкретный брелок может не заработать (незапрограммироваться) с совместимой системой, но это скорее исключительные случаи, в большинстве же всё должно соответствовать данным приведённым в таблицах

Схема подключения сигнализации

Установка устройства выполняется в соответствии с алгоритмом:

1. монтаж сирены, датчиков, приёмника, блока управления;
2. соединение с помощью проводов;
3. подключение к главным элементам электрики — стеклоподъёмники, замок, фары, поворотные фонари;
4. выполняется тестирование.

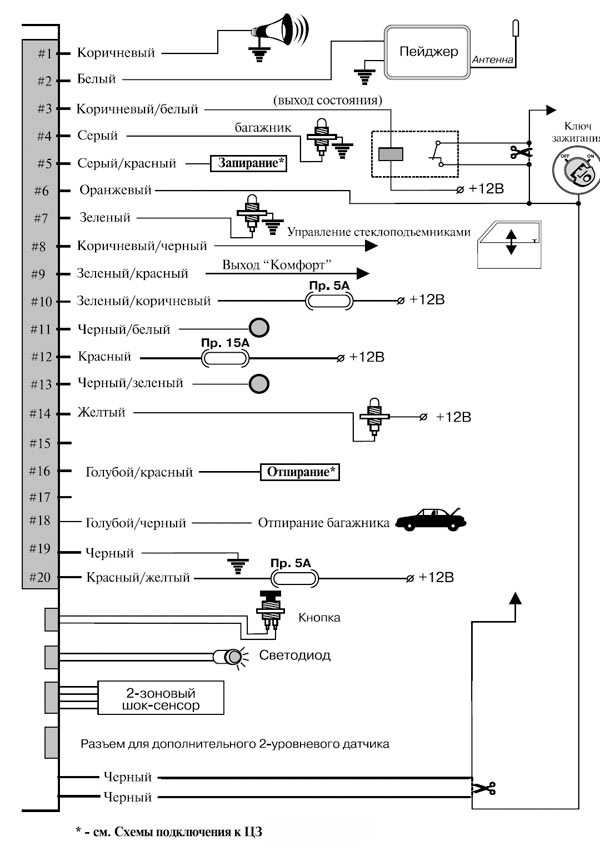

Схема подключения
наглядно изображена на рис.

Установка сигнализации на Ваз 2110 (видео):

Обозначение значков на брелке

Каждое устройство имеет собственный пульт управления. Сигнализация Мангуст 600, например, имеет 2 кнопки (блокировка/разблокировка). Им соответствуют значки с открытым и закрытым замком. Они могут иметь другой вид — знаки включения и выключения.

Назначения кнопок основного брелка

Сигнализация марки мангуст 750
и некоторых других моделей имеет 2 кнопки — постановка/снятие с охраны. Другие модели могут иметь до 5 кнопок. Они обеспечивают отпирание багажника и прочие функции — в зависимости от устройства.

Охранная система Мангуст при всей своей простоте конструкции и сравнительно небольшой цене, вполне надежно справляется с задачей по защите дверей автомобиля, его багажника, капота и внутрисалонного пространства от взлома и несанкционированного проникновения.

Самостоятельная установка сигнализации мангуст вполне возможна, однако при этом рекомендуется придерживаться определенных правил и некоторых рекомендаций.

Прежде всего, перед началом любых работ, связанных с электрическими и электронными системами автомобиля, следует отключить минусовой силовой кабель от соответствующей клеммы аккумулятора.

Центральный блок сигнализации удобнее всего устанавливать внутри салона, в месте удаленном от источников тепла и влаги.

Антенну радиоприемного устройства размещают как можно выше, что позволит достичь максимальной дальности приема сигнала от управляющего брелока, при этом антенна должна быть максимально удалена от металлических элементов кузова и жгутов штатной электропроводки машины. Не следует изменять исходную длину антенны.

Сирену, как правило, устанавливают в двигательном отсеке, в зоне максимально защищенной от нагрева и попадания воды. В целях дополнительной защиты от попадания влаги и мусора рупор этого устройства следует направить вниз или в сторону (только не вверх). При закрытом капоте доступ к этому устройству должен быть невозможен, в том числе и со стороны днища автомобиля. Если сирена оснащена автономным питанием, то необходимо предусмотреть наличие свободного доступа к замку сервисного управления.

Датчик удара крепят в салоне автомобиля, непосредственно на металл кузова с помощью саморезов либо надежного клея. Эффективнее всего датчик действует в случае его размещения как можно ближе к продольной оси машины.

Концевые выключатели должны находиться на защищенных от влаги участках капота и багажника. Во избежание созданий условий, приводящих к ложному срабатыванию автосигнализации необходимо следить за тем, чтобы свободный ход чувствительных элементов концевиков был не менее 5 мм.

Ваша новая охранная система будет безотказно служить вам долгие годы только в том случае, если все ее основные цепи будут защищены плавкими предохранителями номиналами на соответствующие рабочие токи:

• Цепи блокировки силовой установки – 30А;
• Цепи внешнего освещения – 10А;
• Цепи управления работой центрального замка – 15А.

При подключении сигнальных и питающих линий, подходящих к контактам основного разъема центрального блока схема подключения mongoose предусматривает использование соответствующей цветной маркировки проводов, назначение основных из которых, приведено ниже:

• Контакт №1 – коричневый провод (выход на сирену);
• Контакт №2 – белый провод (выход на пейджер/клаксон);
• Контакт №3 – коричнево-белый провод (выход на блокировку);
• Контакт №6 –оранжевый провод (зажигание);
• Контакт №7 – зеленый провод («минус» концевика двери);
• Контакт №9 – черный провод (общий корпус);
• Контакт №10 – зелено – коричневый провод (+12В питания основного блока);
• Контакт №17 – желтый провод (плюс концевика двери водителя);
• Контакт №19 – красный провод (аварийное питание +12В на включение фонарей).

Основным способом защиты транспортного средства от несанкционированного проникновения и угона является установка сигнализации. Авторынок сегодня предлагает широкий ассортимент противоугонных систем разных брендов. Одной из самых популярных и востребованных является сигнализация «Мангуст»: модельная линейка данного бренда позволяет автовладельцам подобрать оптимальную по функционалу и особенностям систему.

Особенности

Противоугонная система Mongoose IQ 215

Согласно инструкции по эксплуатации для противоугонных систем Mongoose (модель 750 или другая), автосигнализация обладает следующими возможностями:

1. В комплекте идут пульты, которые можно запрограммировать под определенные функции самостоятельно.
2. Почти каждая модель Mongoose, как говорится в инструкции по эксплуатации (в частности, модель 750), оснащена опцией антиграббера.
3. Противоугонная система защищена от сканирования импульсов, что не позволит злоумышленникам перехватить сигнал.
4. Также все без исключения сигнализации от Mongoose (в частности, модель 750) оснащены функцией запоминания настроек. Даже в том случае, если после подключения вы решите отключить систему, сбросив клемму АКБ, сигнализация не сбросит всю конфигурацию на стандартную, а оставит все необходимые настройки. Исключением является только тот случай, когда систему попытаются взломать методом изменения режима.
5. Любая система оснащена функцией Паника.
6. Как говорится в инструкции по эксплуатации, почти все модели оснащены опцией автоматической постановки на охрану транспортного средства.
7. Режим Valet также актуален для всех моделей сигнализаций Mongoose, в том числе модели 750.
8. У водителя есть возможность управления замком удаленно, на определенном расстоянии, для этого применяется дополнительный канал.
9. При необходимости автовладелец всегда сможет произвести регулировку импульса .
10. Противоугонная система Mongoose, как отмечается в инструкциях по эксплуатации, имеет функцию запоминания срабатываний. То есть в том случае, если машина была поставлена на охрану, при этом двери транспортного средства, багажник или капот открывались, включалось зажигание, система вас оповестит. Вместо двух звуковых сигналов, которые вы слышите после снятия с охраны, система издаст четыре.
11. Снятие автомобиля с охраны сигнализации может быть осуществлено в несколько шагов.
12. При необходимости сигнализация автоматически будет обходить неисправные узлы и механизмы, которые ставятся на охрану, методом их отключения. Об этом сигналка также должна сообщить водителю.
13. Количество срабатываний датчиков составляет 8 раз. Если датчики срабатывали чаще, это может привести к временному отключению системы.

Также одной из особенностей сигнализации Mongoose является брелок управления, представляющий собой радиопередатчик. Устройство питается от обычной батарейки, корпус изготавливается из пластмассы, на нем установлена светодиодная лампа и три кнопки. Чтобы процессора пульта могу самостоятельно изменять тип радиокоманд, разработчики поработали над созданием специального алгоритма. В результате транспортное средство всегда будет защищено от перехватов сигналов злоумышленников. Диодная лампочка предназначена для демонстрации сигнала отклика, если ее яркость снижается, то это может свидетельствовать о том, что в скором времени нужно будет менять батарейку. Обычно в комплектацию сигнализации Mongoose входит два брелока, каждый из них выполняет одни и те же функции (автор видео — Яков Топорков).

Любая противоугонная оснащена функцией оповещения водителя с помощью светодиода на брелоке.

1. Мигание на брелоке свидетельствует о том, что сигнализация успешно поставила транспортное средство на охрану.
2. Если светодиодная лампочка на брелоке светится без перерыва, то, как говорится в инструкции по эксплуатации, это свидетельствует об активации режима Valet.
3. В том случае, если диод вовсе не мигает, то это говорит о том, что противоугонная система Mongoose выключена.
4. Если после того, как вы сняли автомобиль с охраны, диод моргнул 2-3 раза, то это говорит о том, что двери автомобиля открывались, пока авто было на охране. В инструкции по эксплуатации отмечается, что четыре мигания свидетельствуют о том, что в автомобиле включалось зажигание.
5. Если сигнал один и короткий, то это говорит о наличии задержки перед автоматической установкой на охрану.

Правила пользования

• Изображение
• Текст

Автомобильный охранный комплекс “MONGOOSE”. Модель “Base 20”.

Руководство пользователя и инструкция по установке.

4

Правила пользования

Аварийное отключение сигнализации

В случае если брелок сигнализации отсутствует или неисправен, в системе

предусмотрен следующий аварийный режим отключения охраны: открыть дверь автомобиля ключом, в течение 7 секунд 3 раза включить зажигание и оставить его во включенном положении. Светодиод системы издаст серию быстрых вспы− шек, затем начнет загораться с частотой примерно 1 раз в секунду. Отсчитав число медленных вспышек, равное установленному значению PIN−кода, вык− лючить зажигание. Сигнализация снимется с охраны.

Основные охранные функции

; Постановка на охрану

Чтобы поставить сигнализацию на охрану надо нажать кнопку 1 брелока, при

этом сирена подаст один звуковой сигнал и фонари мигнут один раз. Светодиод системы начнет медленно мигать, дверные замки закроются (если подключе− ны).

; Охрана

В режиме охраны сигнализация контролирует состояние всех подключенных

концевых выключателей, контрольного входа зажигания, а также, если уста− новлены, одного 1−зонового и одного 2−зонового датчиков, таких как датчик удара, датчик объема, датчик наклона и др.. Кроме того, в режиме охраны бло− кируется запуск двигателя. Если нарушается какая−либо из зон охраны, вклю− чается 30 или 60 секундный (выбирается программированием) режим тревоги.

; Снятие с охраны

Чтобы снять сигнализацию с охраны надо нажать кнопку 2 брелока, сирена

подаст 2 звуковых сигнала, и дважды мигнут сигнальные фонари. Светодиод погаснет, дверные замки откроются.

; Паника

Если при выключенном зажигании нажать и удерживать в течение 3 сек. кнопку

1 включится сирена и сигнальные фонари. Повторное нажатие на кнопку 1 от− ключает режим.

13

Персональный код аварийного отключения (PIN-код)

Для входа в режим программирования брелоков, для изменения функций

системы или аварийного (при неисправности брелоков) отключения сигнализа− ции требуется знать код аварийного отключения (PIN−код), хранящийся в па− мяти системы. Во время изготовления сигнализации в нее записывается самый простой PIN−код = 1. Если пользователь хочет усложнить доступ к управлению системой, повысить ее секретность, он может внести в память системы свой собственный персональный PIN−код взамен заводского. Более того PIN−код можно менять в любое время и любое количество раз.

Персональный код состоит из 1 цифры (от 1 до 9). Для записи нового персо−

нального PIN−кода надо войти в режим программирования (а это невозможно без знания старого PIN−кода). В случае ввода неправильного кода, ввод запре− щается на 2 минуты (двойные вспышки светодиода).

Некоторые комментарии к подключению и программированию

; Тихая охрана

Режим будет работать только, если в шаге 1 −1 «Установочного программи−

рования» выбрано значение переключателя − ПЕЙДЖЕР.

; Выход на пейджер/клаксон

Программно может быть выбрано одно из двух значений канала ПЕЙДЖЕР

или КЛАКСОН в соответствии с подключенным оборудованием. В случае выбо− ра режима ПЕЙДЖЕР на выходе будет появляться постоянный «+» сигнал при включении тревоги, если программно выбран режим КЛАКСОН, то при включе− нии тревоги на выходе появится прерывистый сигнал для питания реле штатно− го клаксона.

; Двушаговое отпирание дверей. (только для автомобилей с

двушаговым алгоритмом центрального замка)

После нажатия на кнопку 2 на брелоке, отключающем режим охраны, сигна−

лизация выдает первый импульс на открывание двери водителя. Повторным на− жатием этой кнопки после снятия системы с охраны открываются замки ос− тальных дверей. Функция включается программированием.

Сигнализация не имеет специальных проводов для реализации данной функции, но может путем программирования быть адаптирована к соответствующей штатной системе ав− томобиля.

Страница 10

Приложение 3 к Руководству по эксплуатации.

не позднее, чем через 3 секунды после снятие системы с охраны открываются замки остальных дверей.

Сигнализация не имеет специальных проводов для реализации этого режи

ма, поэтому он может быть использован только на автомобилях с заводской сис темой двушагового отпирания дверей.

Если в период, когда сигнализация стоит на охране или находится в Valet

режиме на 3 сек. нажать кнопку 3, сирена издаст один звуковой сигнал, и фонари мигнут шесть раз, обозначив место автомобиля на стоянке.

В этом режиме отключаются все охранные функции системы. Вы можете вклю

чить его, например, когда отдаете автомобиль на сервис, и тогда Вам не придется оставлять там брелок Вашей сигнализации. Это абсолютная гарантия от несанк ционированной записи новых брелоков в память Вашей охранной системы.

Для включения режима необходимо при отключенной охране и включенном

зажигании на 3 сек. нажать кнопку аварийного отключения, трижды мигнут сиг нальные фонари, светодиод системы загорится в постоянном режиме. В Valet режиме сохраняется возможность дистанционного управления центральным зам ком и дополнительными каналами. Повторное нажатие кнопки аварийного от ключения при включенном зажигании возвращает систему в режим нормальной эксплуатации, о чем она сообщает тремя звуковыми сигналами.

1. Включить зажигание. 2. Введите первую (или единственную) цифру Вашего PIN кода, нажав кноп

ку аварийного отключения соответствующее число раз.

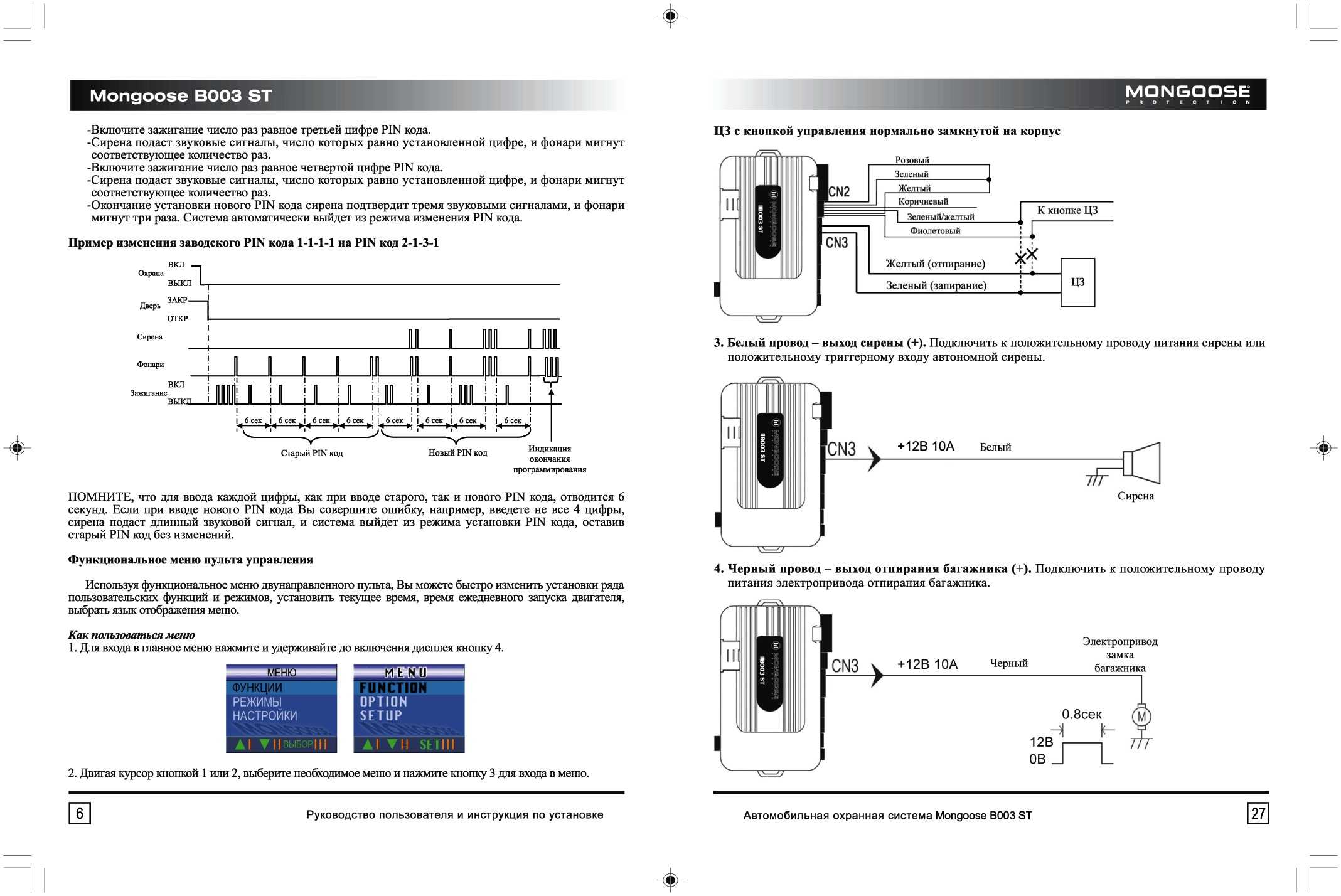

3. Выключите и снова включите зажигание. Если установлен 2 значный PIN

код, введите кнопкой аварийного отключения вторую цифру.

4. Закончив ввод кода, выключите и снова включите зажигание. Если код вве

ден правильно, система двойным звуковым сигналом сообщит о входе в режим программирования брелоков.

Инструкция по применению

Теперь предлагаем ознакомиться с основными выдержками из инструкции по эксплуатации касательно подключения, а также настройки системы.

Как подключить?

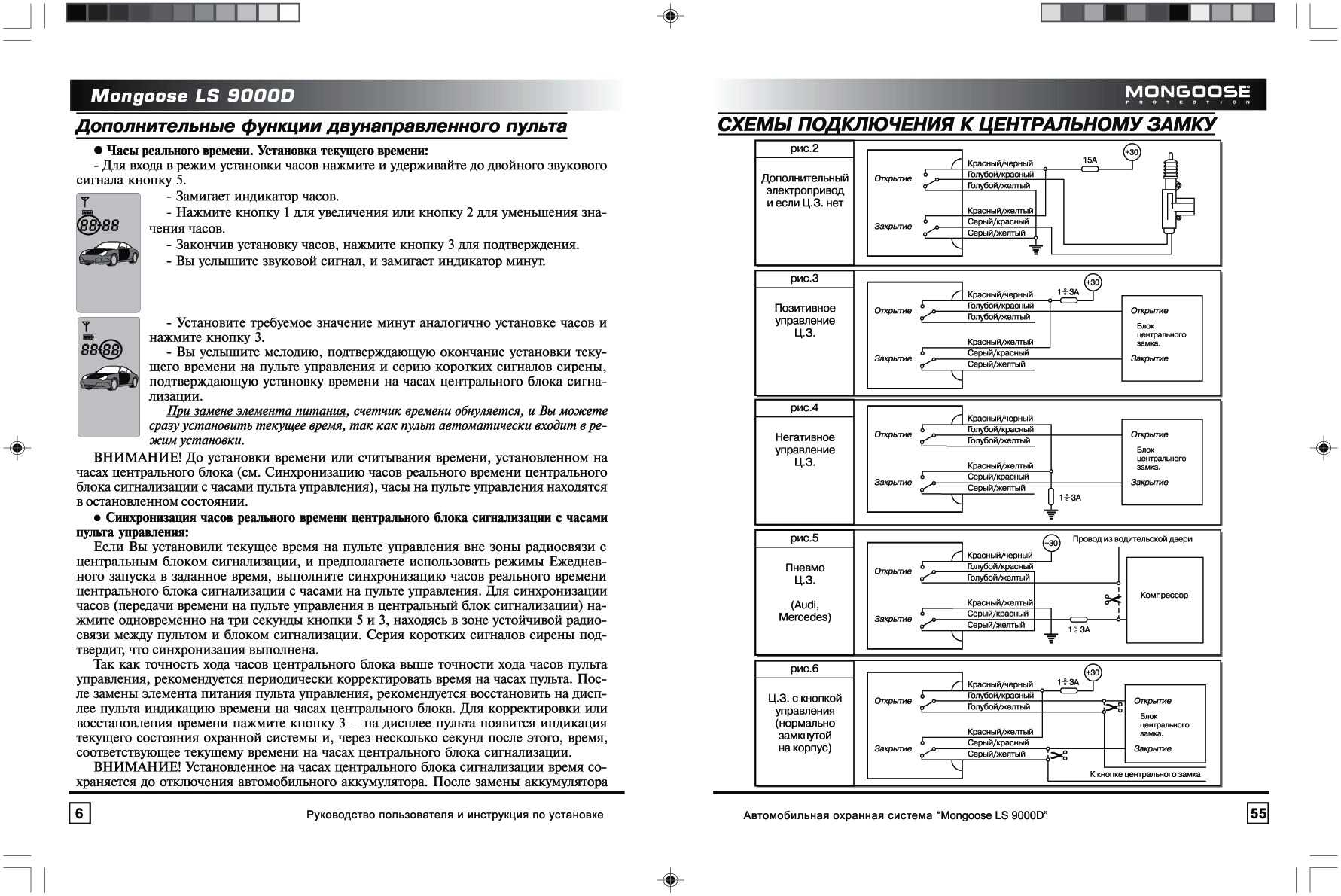

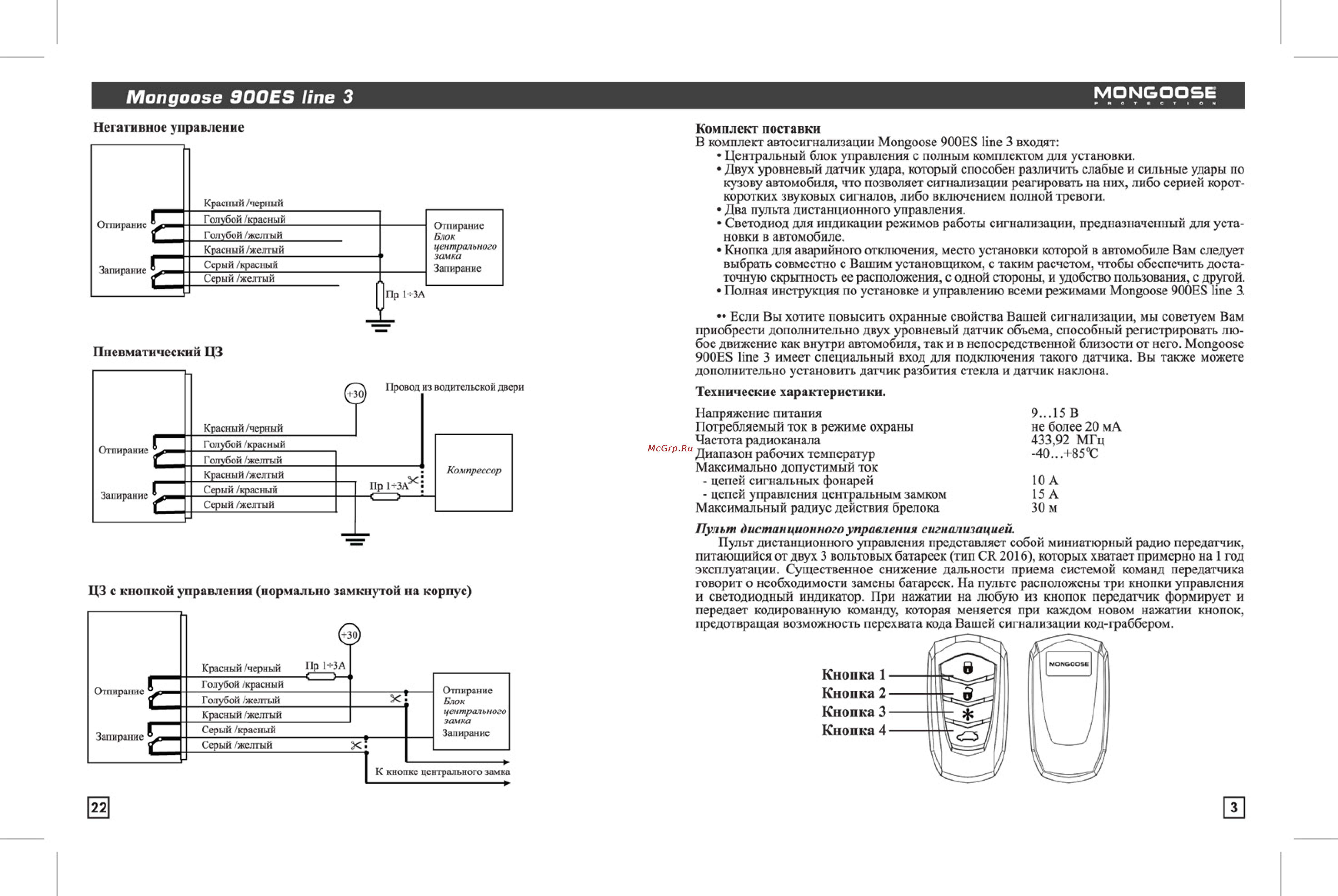

Для правильного подключения и установки должна использоваться схема, которая идет в комплекте.

Для начала следует произвести установку и подключение управляющего модуля (центрального блока). Это устройство следует расположить в салоне транспортного средства с учетом того, что на модуль не будут оказывать влияние влажность и повышенные температуры. При длительном воздействии это может стать причиной поломки устройства. Желательно установить блок так, чтобы его не смогли найти потенциальные преступники.
Антенный адаптер выводится к верхней части лобового стекла и устанавливается посередине или в углу, так можно будет добиться наиболее качественного приема сигналов. Как сказано в инструкции по использованию, рядом с антенной не должно находиться других устройств или металлических элементов, поскольку это приведет к потере качества передачи сигнала. Антенна может быть оснащена светодиодным индикатором, с помощью которого можно отследить состояние противоугонной системы, но также лампочка может идти отдельно. Индикатор нужно установить так, чтобы его работа была видна.
После этого производится установка сирены, ее необходимо ставить в моторном отсеке, но не рядом с блоком цилиндров, поскольку высокие температуры со временем разрушат ее. То же самое касается и влажности. Место монтажа желательно продумать таким образом, чтобы в случае взлома злоумышленник не могу быстро отключить сирены. По правилам установка сирены должны производиться рупором вниз, это позволит избежать возможного попадания влаги на динамик.
Когда эти действия будут выполнены, нужно будет также установить концевики — датчики, они монтируются в дверях автомобиля, а также на двери багажного отсека и капота. Концевики монтируются в месте, наиболее защищенном от воздействия влаги.
После этого осуществляется монтаж контроллера чувствительности, то есть датчика. Датчик следует поставить в салоне автомобиля и зафиксировать его на кузове, желательно в центральной его части. Датчик фиксируется на саморезы, при этом проследите за тем, что он был установлен рядом с продольной осью авто. Что касается настройки чувствительности, то она выполняется путем несильного постукивания рукой по кузову авто, при этом нужно следить, как контроллер реагирует на такие воздействия. Процедура настройки чувствительности обычно требует терпеливости, поскольку ее нужно настроить так, чтобы сигналка не реагировала на проезжающие мимо машины, но включалась при ударе по колесам или попытке взлома.
После этого, в соответствии со схемой производится подключение всех проводов и соединение основных цепей с аккумуляторной батареей

Обратите внимание на то, что силовые цепи противоугонной системы необходимо защитить предохранительными элементами или реле (автор видео — Олег Арямнов).
