III. Цвета проводов.
к оглавлению
Обозначение двух (или больше) цветного провода подразумевает основной первой буквой и дополнительный, второй буквой, цвет. Т.о. «БЧ» — белый основной, черный дополнительный (полоса), а «ЧБ» — черный провод с белой полосой.
Б
– белый;БГ – бело-голубой;БК – бело-красный;БЧ – бело-черный;
Г
– голубой (синий);ГБ – голубой-белый (синий-белый);
Ж
– желтый;ЖЗ – желто-зеленый;ЖГ – желто-голубой;ЖК – желто-красный;ЖЧ – желто-черный;
К
– красный;КЗ – красно-зеленый;КС – красно-серый;КЧ – красно-черный;
Кч
– коричневый;КчГ – коричнево-голубой;КчЗ – коричнево-зеленый;
О
– оранжевый;ОБ – оранжево-белый;ОГ – оранжево-голубой;ОЗ – оранжево-зеленый;ОЧ – оранжево-черный;
Р
– розовый;РБ – розово-белый;РГ – розово-голубой;РЗ – розово-зеленый;РК – розово-красный;РЧ – розово-черный;
С
– серый;СБ – серо-белый;СГ – серо-голубой;СК – серо-красный;СЧ – серо-черный;
Ч
– черный;ЧБ – черно-белый;ЧЗ – черно-зеленый;
Часть проводов (КМСУД ЗМЗ-406) имеет цифровую маркировку (указана на схемах в скобках).
Чиним сами
Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.
Чинится такая неисправность при обнаружении достаточно легко:
- Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
- Зачищаете;
- Прикручиваете новый контакт;
- Изолируете;
- Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

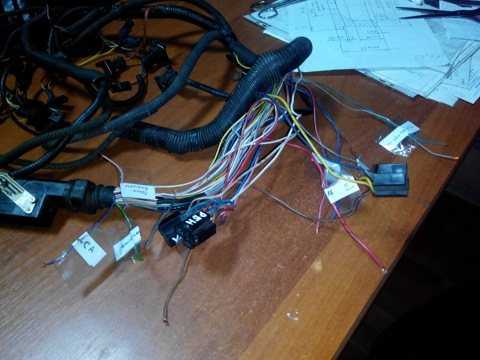

Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок
Диагностика
Диагностировать проблемы можно и без специального подъемника, но для этого требуется вывесить предполагаемое колесо. Использование высококлассных подшипников позволяет автомобилю не имеют люфтов в ступице, либо он может быть незначительным (при уверенном износе, но еще не в критическом состоянии).
После вывешивания колеса, нужно с силой постараться его пошатать в разные стороны. Исправный подшипник не даст люфтов либо он будет практически не ощутимы. Неисправный же может иметь сильное качение, даже без использования силы.
В этом случае поможет только замена ступичного подшипника на ниве. Настройка и любые виды рихтования уже не будут эффективными.
Особенности очистителя и омывателя ветрового стекла
Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов, односкоростной.
Для защиты от перегрузок в нем установлен термобиметаллический предохранитель.
Очиститель имеет два режима работы – постоянный и прерывистый; они включаются правым подрулевым переключателем.
Прерывистый режим работы обеспечивается реле типа РС-514, прикрепленным двумя гайками к передней левой боковине.
Реле должно обеспечивать 9–17 включений электродвигателя в минуту при температуре от –20 до +50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут сделать до четырех непрерывных двойных ходов)
Сопротивление обмотки электромагнита реле – (66±2) Ом, обмотки прерывателя – (23±1) Ом.
Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.
Омыватель включается оттягиванием на себя правого подрулевого переключателя (нефиксированное положение).
При неисправности насоса его заменяют.
Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской или тонкой иглой.
Особенности электрооборудования
Различия в генераторах
Ранее уже упоминалось, что схема проводки ВАЗ 21213 имела некоторые отличия, связанные в первую очередь с устанавливаемым силовым агрегатом.
В частности, для версий со впрыском топлива требовался более мощный генератор, поэтому:
- На ВАЗ 21213 устанавливался генератор модели 371.3701;
- На ВАЗ 21214 устанавливалась модель генератора 9412.3701.
Они конструктивно схожи и представляют собой синхронные машины переменного тока со встроенным выпрямителем и регулятором выходного напряжения. Схема электрического генератора карбюраторной версии автомобиля «Нива»
Различия в проводке
Подкапотная проводка ВАЗ 21213 выполнена в разном исполнении для облегчения обслуживания своими руками.
Жгут проводов «Нивы» для установки в подкапотном пространстве
Для версий с инжекторным силовым агрегатом проводка на ВАЗ 21213 имеет три дополнительных разъема под блок бесконтактного зажигания.
Кроме того, на модели ВАЗ 21214 установлено 2 охлаждающих радиатор вентилятора, соответственно проводка для них также имеет свои отличия от «тринадцатой». Принципиальная схема подключения элементов системы охлаждения представлена ниже.
Электрическая схема подключения вентиляторов «Нивы»
Общее в электрооборудовании «Газелей»
Несмотря на множество модификаций, принцип построения электросхемы один и тот же на всех автомобилях. Все потребители электрической энергии питаются от постоянного напряжения 12 Вольт. Масса кузова и силового агрегата является минусовым проводом, схема электрооборудования двухпроводная.
Расположение аккумулятора в Газели В любой схеме есть следующие элементы:
- Аккумуляторная батарея. Она необходима для запуска двигателя. Разряженный аккумулятор доставляет немало хлопот автовладельцам;
- Генератор. От генератора во время работы двигателя получают электроэнергию все потребители, и генератор подзаряжает аккумуляторную батарею;
- Стартер. Устройство, которое запускает двигатель. Если стартер неисправен, машину можно завести с толкача. Но это делать не рекомендуется;
- Блок предохранителей. Предохранители необходимы для того, чтобы в случае короткого замыкания не горела проводка, и не выходили из строя потребители. Предохранители собраны в одном месте, так легче их обнаруживать и искать неисправности;
- Потребители электроэнергии: Лампы фонарей и фар, габаритов, освещения салона;
Задние габаритные фонари на Газели
- Комбинация приборов;
- Мотор системы отопления;
- Аудиосистема;
- Прочие потребители (прикуриватель, мотор стеклоочистителей и проч.).
Различные датчики;
Электропроводка со штекерами;
Реле.
Схема электрооборудования ГАЗ-3302, 2705 с двигателем ЗМЗ-405
Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода
Бортовая сеть – постоянного тока, с номинальным напряжением 12В.
При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.
При работе генератора аккумуляторная батарея заряжается.
Любые работы с электрооборудованием автомобиля производите только при отключенной аккумуляторной батарее.
Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.
При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.
Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку.
При замене предохранителей запрещается применять отвертки и металлический инструмент, так как это может привести к короткому замыканию в цепях электрооборудования.
Запрещается отсоединять аккумуляторную батарею на работающем двигателе, так как это приведет к выходу из строя регулятора напряжения и элементов электронного оборудования автомобиля.
Во избежание выхода из строя диодов выпрямительного блока запрещается проверять их мегомметром или контрольной лампой, питаем ой напряжением более 12 В, а также проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора.
Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.
При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора.
Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.
Запрещается проверять работоспособность системы зажигания «на искру» между наконечниками высоковольтных проводов и «массой», так как это приведет к выходу из строя элементов электронного оборудования.
Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными.
Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи.
При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода от клемм батареи.
Предохранители системы управления двигателем
Назначение и параметры предохранителей в блоке (слева направо):
- 1 — обеспечение запуска электромотора правого вентилятора (номинал 30 А);
- 2 — аналогичная плавкая вставка для левого вентилятора;
- 3 — реле вентиляторов, а также блок управления системой впрыска, управление форсунками впрыска и катушкой зажигания (номинал 15 А);
- 4 — система снижения токсичности газов — обогрев лямбда-зондов, клапан уловителя паров топлива и датчик измерения объема поступающего в двигатель воздуха (номинал 15 А);
- 5 — диагностический разъем для контроля параметров работы системы впрыска.
На некоторых ВАЗ 21214 с системой АБС установлен блок предохранителей на 7 вставок.
Блок Нива Урбан
Назначение предохранителей (нумерация начинается от проема двери).
| Номер | Номинальный ток, А | Предназначение |
| ПР01 | 15 | Датчики на моторе, уловитель паров бензина, стартер |
| ПР02 | 15 | Вентиляторы, системы обеспечения работы двигателя (блок управления, зажигание, форсунки) |
| ПР03 | 30 | Система запуска вентиляторов |
| ПР04 | 15 | Бензонасос |
| ПР05 | 5 | Блок АБС |
| ПР06 | 40 | Аналогично |
| ПР07 | 25 | Аналогично |
Блок реле системы управления двигателем
Схема реле управления двигателем представлена на фото.
Реле управления двигателем
В блоке размещены следующие реле (слева направо):
- 1 — активация зажигания;
- 2 — главное реле, служащее для запуска всех систем двигателя;
- 3 — запуск правого вентилятора на радиаторе;
- 4 — пуск левого вентилятора;
- 5 — обеспечение работы топливного насоса;
- 6 — предохранительный элемент цепи питания бензонасоса с номиналом 15 А.
Схема блока реле над педалью газа
Схема блока с реле, который находится немного в глубине панели приборов и отвечает за освещение автомобиля, приведена на фото.
Монтажная схема
Назначение реле в блоке (слева направо) приведено в таблице.
| Позиция | Предназначение |
| 01 | Задние лампы противотуманного света |
| 02 | Обогрев стекла на задней двери |
| 03 | Ближний свет |
| 04 | Дальний свет |
Схема управления двигателем
Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214:
1 -контрольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*; 4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топлива; 10 — колодка, присоединяемая к регулятору холостого хода; 11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса; 22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты электроподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания ВАЗ-21214; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива; 31 — модуль зажигания; 32 — датчик положения коленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугонной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажигания; Б — провод, идущий к штекеру «15» выключателя зажигания; В — провод, идущий к выводу «30» генератора; Г — провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д — провод заднего жгута проводов, присоединяемый к выключателю 33.
Полезное: Схема ВАЗ-2101

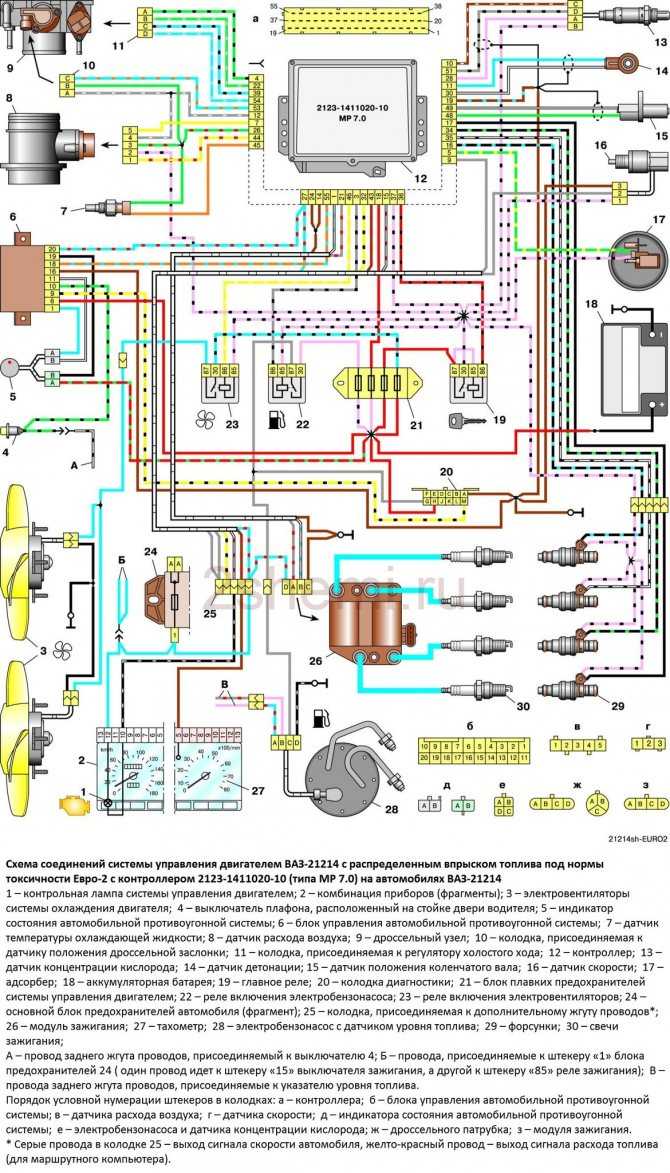

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214:
1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя; 4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомобильной противоугонной системы; 6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки; 11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода; 14 — датчик детонации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем; 22 — реле включения электробензонасоса; 23 — реле включения электровентиляторов; 24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоединяемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр ВАЗ-21214; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки; 30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4; Б — провода, присоединяемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В — провода заднего жгута проводов, присоединяемые к указателю уровня топлива.
Описание блока предохранителей в Ниве 21214
В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.
Автомобиль ВАЗ 21214 Нива инжектор
Блок предохранителей (далее – БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.
Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.
Как правило, проблема устраняется заменой предохранителя.
Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.
Электросхема БП для Нивы
В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.
| Номер предохранителя | Предназначение |
| 1 | Данный компонент блока обеспечивает работоспособность следующих элементов:
|
| 2 | Этот предохранитель схемы обеспечивает:
|
| 3,4 | Эти элементы обеспечивают работоспособность дальнего света фар. |
| 5,6 | Данные элементы обеспечивают работу ламп ближнего света. |
| 7 | Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней. |
| 8 | Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя. |
| 9 | Отвечает за функционирование ламп включения поворотов, за работу «аварийки». |
| 10 | Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней. |
| 12 | Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя. |
| 16 | Обеспечивает работоспособность прикуривателя. |
Что означают цифры в индексе Нивы
Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.
На видео в конце статьи вы сможете увидеть, как отмечали выпуск 2-х миллионного авто, что подтверждает высокий потребительский спрос. Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».
| Объем двигателя | Система впрыска | Система зажигания | Мощность, л.с. | Заводской индекс |
| 1,6 л | карбюраторная | классическая | 79 | ВАЗ–21210 |
| 1,7 л | карбюраторная | классическая | 80 | ВАЗ 21213-1000260 |
| 1,8 л | карбюратор 21073 типа «Солекс» либо инжектор | бесконтактная/на инжекторных – электронное с контроллером Bosch MP 7.0 | 82/85 | ВАЗ 2130-00 – карбюраторный ВАЗ 2130-20(26) – инжекторный |
| 1,7 л | распределенный впрыск топлива | бесконтактная с контроллером BOSCH MP 7.9.7. либо ЯНВАРЬ 7.2 | 83 | ВАЗ-21214-20 |
| 1,9 л | дизель XUD-9SD | — | — | ВАЗ-21215 |

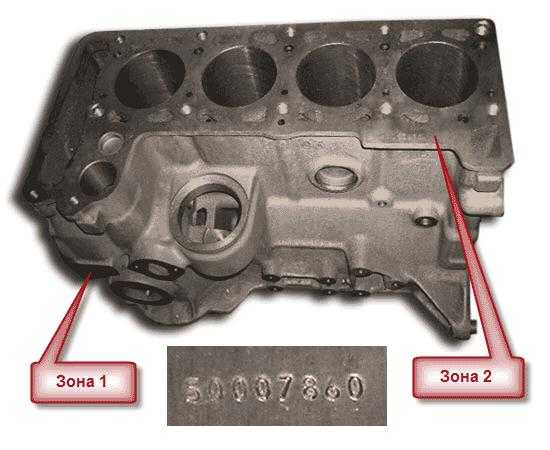

Чтобы определить тип двигателя, следует посмотреть его код на блоке
Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:
- Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
- Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
- Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
- Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».

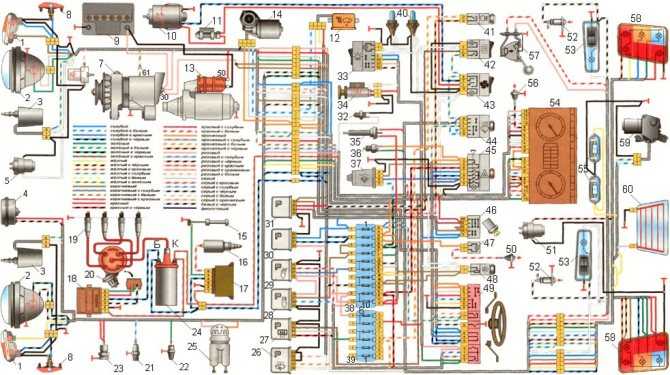

На фото внизу представлена схема электропроводки ВАЗ 21213 с классическим карбюраторным силовым агрегатом.
Схема ВАЗ 21213 с карбюраторным мотором объемом 1,7л
Блоки под капотом
Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.
Блок предохранителей
Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.
Схема
Назначение
- 60 А защищает цепь анти блокировочной системы тормозов (АБС);
- 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
- 40 А цепи питания освещения и световой сигнализации автомобиля;
- 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.
С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).
Описание
Электрооборудование нива 2121 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть нива 2121 – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов ваз 2121 (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания, пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели нива 2131 вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.
