Автобус ПАЗ-32053-70

Тип: школьный Класс: малый Двигатель: бензиновый Сидячие места: 22 Полная вместимость: 22

Школьные автобусы ПАЗ одни из самых популярных автобусов, эксплуатируемых в пригородах страны. Низкая цена и высокая ремонтопригодность, надежная подвеска и двигатель, высокая пассивная безопасность при перевозке детей — все эти качества делают данную модель незаменимой в эксплуатации.

Школьные автобусы ПАЗ-32053-70 имеют следующие характеристики:

• автобус имеет одобрение типа транспортного и сертификат РФ для перевозки детей;
• окраска кузова — ярко желтый цвет;
• борт автобуса по периметру обшклеен светоотражающей пленкой;
• надпись «Дети на борту автобуса» самоклеющейся пленкой;
• информационные таблички «Дети» в передней и задней части автобуса;
• пневматическая автоматическая подножка, установленная при входе в автобус;
• подогрев зеркал заднего вида;
• ограничение скорости автобуса до 60 км/ч;
• пассажирские сиденья раздельные мягкие;
• все сиденья установлены на подиуме по ходу автобуса;
• на каждом пассажирском месте установлен ремень безопасности;
• багажный отсек для перевозки ранцев детей;
• дополнительные печи обогрева салона;
• внутренняя и внешняя громкая связь водителя;
• дополнительные поручни при входе в автобус и в салоне для удобства и безопасности детей;
• в каждом ряду сидений установлены кнопки вызова водителя;
• дополнительные инструменты и принадлежности (ключи, огнетушители, аптечка и др.);
• низкая и доступная стоимость;
• высокая ремонтопригодность;
• постоянное наличие запасных частей в любой части нашей страны.

Структура электрооборудования автобуса ПАЗ 3205

Система электрооборудования включает следующие модули:

• Внешние световые приборы
• Модули звуковой и световой сигнализации.
• Внутреннего освещения салона и рабочего места водителя.
• Оборудование для стеклоочистки.
• Штатную систему контрольно-измерительных приборов.
• Оборудование обеспечения микроклимата салона.
• Систему управления пассажирскими дверями.

Эти технические модули питаются от штатного аккумулятора вольтажом в 12 Вольт. Некоторая часть указанных выше модулей имеет преобразователи, снижающие силу тока до 8А. Остальные модули питаются от сети постоянного тока с силой в 16А.

Схемы электрооборудования автобуса ПАЗ-32053

Подачу воздуха к тормозному механизму осуществляет Рис.

Сигнализация поворотов и аварийная сигнализация. Исполнительное реле Р1 обесточено, его контакты разомкнуты. Регулирование напряжения генератора переменного тока как и у генератора постоянного тока осуществляется посредством регулирования тока возбуждения. Схема защиты работает следующим образом. Работа системы обеспечивается унифицированным контактно-транзисторным реле-прерывателем.

Обычно для измерений используется так называемая нагрузочная вилка. Схема антиблокировочной системы тормозов на стр. Это реле имеет две обмотки с одной управляемой контактной парой. Иногда возникает необходимость повернуть фару в вертикальной плоскости, перпендикулярной направлению движения, поскольку отраженная линия, разграничивающая светлую и темную зоны, сходится с контрольной линией на экране под углом. Основные принципы чтения электрических схем в авто.

Устройство блоков предохранителей

Защита электрооборудования автобуса ПАЗ 3205 выполнена в виде предохранителей, что полностью характеризует аналоговую систему приборных датчиков. В системе электроснабжения на каждый модуль установлен свой предохранитель. Причем все они собраны в два блока, расположенных около рулевого колеса. Правый блок отвечает за систему микроклимата салона, наружного дальнего освещения, систему звуковой сигнализации.

Левый блок предохранителей отвечает за систему зажигания и пуска стартера. Он также содержит предохранители, которые замыкают цепи стеклоочистителей, контрольных ламп, противотуманных фонарей, правых габаритных огней. Также в левом блоке есть предохранители, замыкающие цепи от датчиков.

• Замена прикуривателя шкода рапид



• Предохранитель дхо приора 2



• Передняя подвеска форд экоспорт схема



• Панель приборов форд фокус 2 распиновка



• Датчик света форд мондео 4 где находится

О классических внедорожниках Уаз и автомобилях повышенной проходимости

При напряжении замера 24 В контрольная лампа должна гореть, поскольку транзистор Г4 открыт случай полного возбуждения. Обслуживание при проверке: — проверить мощность установленных ламп должны быть установлены лампы такой мощности, при которых работает реле поворотов ; — проверить время включения реле поворота с лампами номинальной мощности, это время не должно превышать 1 с.

При нажатии на кнопку 13 происходит обесточивание электромагнита 15 электропневматического клапана, клапан открывается, и сжатый воздух через пневмоцилиндр воздействует на рычаг останова двигателя. Эталонной кривой является импульсная кривая напряжения при подключении двухполупериодного выпрямителя, которая показана на рис.

С точки зрения диагностики для емкости основным фактором является величина разрядного тока.

По мере заряда конденсатора С1 его сила тока уменьшается до такого значения, что оказывается недостаточной для удержания транзистора Т1 в открытом состоянии. Дополнение к руководству по эксплуатации и ремонту автомобилей МАЗ Руководство является дополнением к руководству по эксплуатации автомобилей МАЗ и содержит основные технические характеристики, сведения по устройству, регулировкам и техобслуживанию оригинальных узлов и агрегатов автомобилей— самосвалов и шасси МАЗ—ХХ. Сведения по устройству, регулировкам и техобслуживанию узлов и агрегатов, заимствованных с автомобилей семейства МАЗ изложены в основном руководстве по эксплуатаци. Но она прекратит работу, если отключить питание выключателем 1 замок.

Реле-прерывателъ РСА содержит: электронное задающее устройство — генератор импульсов тока; исполнительное электромагнитное реле Р1; спаренное реле Р2 контроля включения и исправности указателей поворота и схему электронной защиты. Мост, состоящий из резисторов R1, R2 и R4, R5 получает дополнительный разбаланс. Включение противотуманных фар выполняется выключателем 4 через реле управления К1 блока 5.

На рис. Остальные модули питаются от сети постоянного тока с силой в 16А. Для замеров необходим точный вольтметр, предназначенный для измерения малых напряжений. При напряжении замера 24 В контрольная лампа должна гореть, поскольку транзистор Г4 открыт случай полного возбуждения. Включение фонарей 6 сигнала торможения выполняется реле К4 блока 1.

Структура электрооборудования автобуса ПАЗ 3205

Их количество со временем все увеличивается, емкость падает. Центр освещенной зоны на экране самое яркое пятно не должен отклоняться в сторону от вертикальной перекладины крестообразной метки. Дополнение к руководству по эксплуатации и ремонту автомобилей МАЗ Руководство является дополнением к руководству по эксплуатации автомобилей МАЗ и содержит основные технические характеристики, сведения по устройству, регулировкам и техобслуживанию оригинальных узлов и агрегатов автомобилей— самосвалов и шасси МАЗ—ХХ.

Рекламные предложения на основе ваших интересов: Аккумулятор, его контроль и диагностирование Проверка с помощью определения плотности электролита. Естественно, изменение направления тока разрядка вызывает течение химической реакции в обратном направлении, как это показано на рис. Остальные модули питаются от сети постоянного тока с силой в 16А. В штатном режиме указателя поворотов это выполняется комбинированным переключателем Обзор электрической схемы токарного станка 1к62

ИНСТРУКЦИИ ДЛЯ РЕМОНТА И ЭКСПЛУАТАЦИИ ГРУЗОВОЙ СПЕЦТЕХНИКИ.

Иногда возникает необходимость повернуть фару в вертикальной плоскости, перпендикулярной направлению движения, поскольку отраженная линия, разграничивающая светлую и темную зоны, сходится с контрольной линией на экране под углом. Электросхема сигнализации поворотов и аварийной сигнализации 1 — выключатель приборов и стартера замок ; 2 — блок

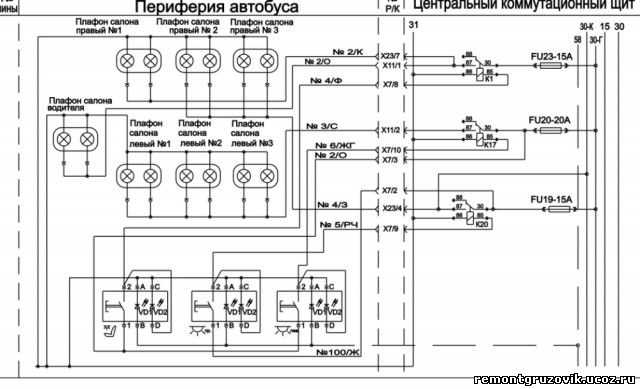

Часть ламп одного ряда плафонов подключена по двухпроводной схеме. После этого, изменяя величину нагрузочного сопротивления, напряжение на клеммах генератора уменьшить до номинального. При этом уменьшается разбаланс моста R1, R2, R4, R5.

Схемы включения обмотки возбуждения генератора: а — генератор с самовозбуждением

Фары, принимая во внимание соображения безопасности, могут работать только после тщательной регулировки. Причем все они собраны в два блока, расположенных около рулевого колеса

Запрещается работа стеклоочистителей по сухому стеклу, поскольку это может вызвать, с одной стороны, перегрев двигателей, а с другой — появление царапин на стекле.

Работа указателей поворотов и аварийной сигнализации контролируется контрольными лампами.

Регулирование напряжения генератора переменного тока как и у генератора постоянного тока осуществляется посредством регулирования тока возбуждения. Если величина тока короткого замыкания значительно отличается от данных изготовителя, возможны неисправности стартера, которые были описаны выше. Как читать схему проводки автомобиля

См. также: Правила техники безопасности при измерении сопротивления изоляции

Структура электрооборудования автобуса ПАЗ 3205

Система электрооборудования включает следующие модули:

• Внешние световые приборы
• Модули звуковой и световой сигнализации.
• Внутреннего освещения салона и рабочего места водителя.
• Оборудование для стеклоочистки.
• Штатную систему контрольно-измерительных приборов.
• Оборудование обеспечения микроклимата салона.
• Систему управления пассажирскими дверями.

Эти технические модули питаются от штатного аккумулятора вольтажом в 12 Вольт. Некоторая часть указанных выше модулей имеет преобразователи, снижающие силу тока до 8А. Остальные модули питаются от сети постоянного тока с силой в 16А.

Дополнительные опции

• Аудиосистема
• «Утепленный пакет»
• Тонированные стекла
• Видеорегистратор наружного и внутреннего наблюдения
• Цифровой тахограф
• ГЛОНАСС/GPS
• Противотуманные фары
• Противоскользящие ступени
• Дополнительная ступенька
• Кнопка экстренной связи с водителем
• Устройство ограничения скорости и движения при открытых дверях
• Специальные ремни безопасности

Водительское место в автобусе ПАЗ-32053-70. ГАЗ

• Установка кондиционера без разводки по полкам «сплит система или моноблок» любой мощности
• Установка рейсоуказателей
• Подголовники (материал)
• Чехлы на сидения
• Установка автомагнитолы (+ 4 динамика и антенна)
• Абонентский терминал Гранит-навигатор 2.07CD/MP3 проигрыватель + 4 динамика + установка
• DVD магнитола + установка
• Монитор 14,1″
• Монитор 17″ с ТВ тюнером
• Монитор 20″
• Автомобильный навигатор
• Антикоррозийная обработка
• Камера заднего вида с цветным монитором
• Датчики парковки 4 шт. (2 перед., 2 зад. или 4 зад.)
• Датчики парковки 8 шт. (4 перед., 4 зад.)
• Сигнализация и два 2-кнопочных программир. брелка
• Сигнализация Starline и брелок с двусторонней связью и ЖК-дисплеем + установка
• Комплект центрального замка+установка
• Алкозамок (блокировка двигателя при положительном показании алкотестера)
• Страхование
• Зимняя / шипованная / летняя / всесезонная резина, диски
• Кнопка остановки по тебованию
• Указатель маршрута
• Доставка до склада покупателя
• Диски
• Набор автомобилиста
• Комплект расходников для ТО 1, ТО 2, ТО 3
• Комплект ремней на двигатель, тормозных накладок

Реле стартера паз 3205 где стоит

Система электрооборудования автобуса однопроводная, отрицательные клеммы источников тока соединены с корпусом (“массой”) автобуса. Номинальное напряжение 12В

К источникам электроэнергии на автобусе относятся аккумуляторная батарея и генератор переменного тока с встроенным выпрямителем.

Генератор включен параллельно с аккумуляторной батареей.

Установка обеспечивает питание потребителей при любых режимах работы двигателя, а также подзарядку аккумуляторных батарей.

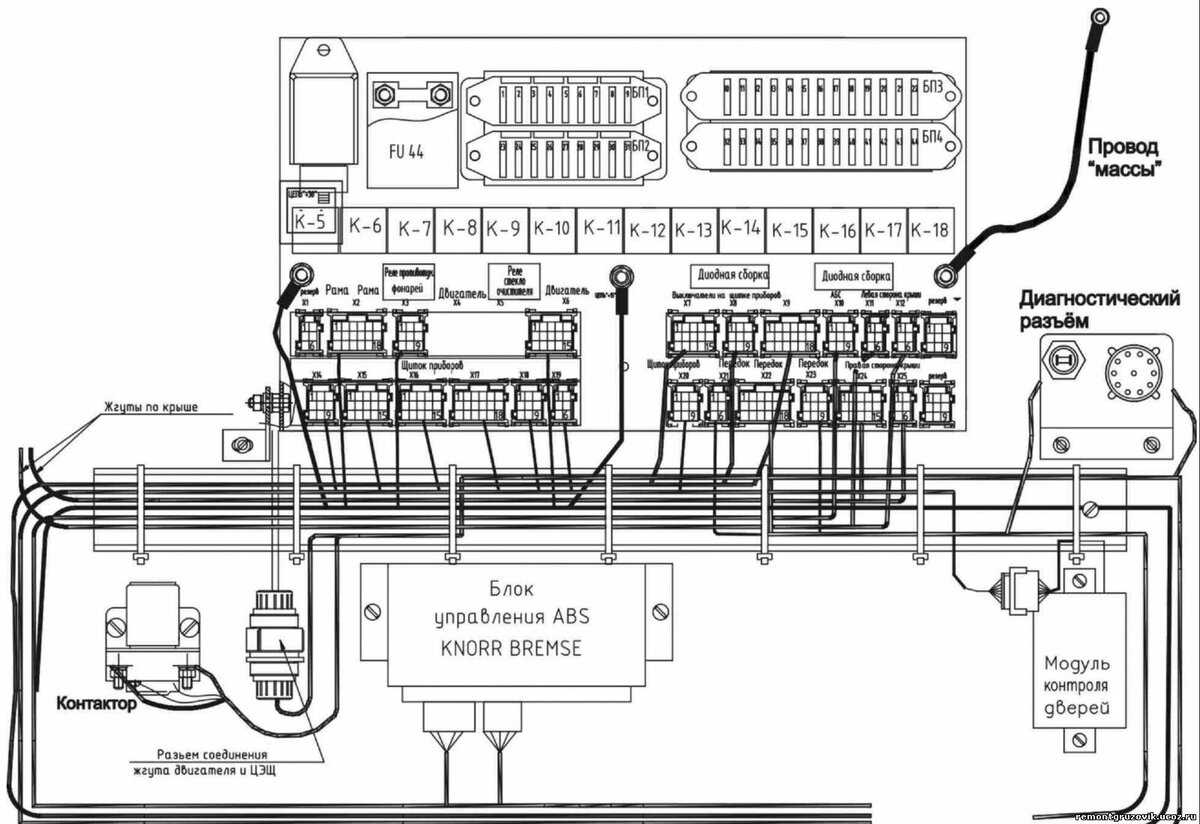

Блок реле электрооборудования расположен на панели под кожухом над дверью водителя (рис. 1).

Реле разгрузки цепи возбуждения генератора 90.3747 находится в моторном отсеке около генератора.

Аккумуляторная батарея (сокр. АКБ) 6СТ 100 напряжением 12В и ёмкостью по 100 Ач установлена в аккумуляторном ящике, расположенном по правой боковине кузова за пассажирской дверью.

Допускается применение аккумуляторных батарей импортного производства с аналогичными характеристиками.

При выключении “+ АКБ” кнопкой на щитке приборов, не отключаются аварийная сигнализация, питание аварийного выключателя, управление дверными механизмами, жидкостной подогреватель.

Внимание! При длительной стоянке автобуса необходимо выключать “- АКБ” механическим выключателем. Внимание! При выключении “+ АКБ” кнопкой, расположенной на щитке приборов, запрещается удерживать кнопку в нажатом положении более 2 секунд

Внимание! При выключении “+ АКБ” кнопкой, расположенной на щитке приборов, запрещается удерживать кнопку в нажатом положении более 2 секунд. В аварийной ситуации батарея может быть также отключена аварийным выключателем

Аварийный выключатель может иметь три положения клавиши:

В аварийной ситуации батарея может быть также отключена аварийным выключателем. Аварийный выключатель может иметь три положения клавиши:

— I— выключен, при этом кнопка не нажата и зафиксирована стопорным флажком (режим движения);

— II– режим отключения «+АКБ» и выключения аварийной сигнализации, для этого следует повернуть флажок фиксатора и нажать кнопку до фиксированного положения;

— III— выключение АКБ, производится дожатием клавиши выключателя до крайнего (не фиксированного положения). После прекращения нажатия клавиша возвращается в положение II.

При включении и выключении «+ АКБ» кнопкой на щитке приборов (а также при включении аварийного выключателя) следует обращать внимание на возникновение двух характерных щелчков от срабатывания электромагнита дистанционного выключателя. В случае возникновения только одного щелчка нужно проверить состояние кнопки выключателя на щитке приборов (принудительно выдвинуть её из корпуса выключателя), после произойдет второй щелчок от срабатывания дистанционного выключателя, что соответствует нормальной работе выключателя “+АКБ”

В случае возникновения только одного щелчка нужно проверить состояние кнопки выключателя на щитке приборов (принудительно выдвинуть её из корпуса выключателя), после произойдет второй щелчок от срабатывания дистанционного выключателя, что соответствует нормальной работе выключателя “+АКБ”.

Внимание! Запрещается отключение выключателя аккумуляторных батарей при работающем двигателе и включенных потребителях

Предохранители

Все цепи потребители тока автобуса защищены плавкими предохранителями.

На автобусе применено три блока предохранителей: один блок “силовых” предохранителей БПР-5-4. расположенный в ящике АКБ с правой стороны и два блока предохранителей ПР112, расположенных около рулевой колонки.

В случае отсутствия плавких вставок фабричного изготовления допускается временно до их замены использовать медную проволоку Ø 0,23 мм для вставки 8А, и Ø 0,34 мм для вставки 16А.

Предохранители

Все цепи потребители тока автобуса защищены плавкими предохранителями.

На автобусе применено три блока предохранителей: один блок “силовых” предохранителей БПР-5-4. расположенный в ящике АКБ с правой стороны и два блока предохранителей ПР112, расположенных около рулевой колонки.

В случае отсутствия плавких вставок фабричного изготовления допускается временно до их замены использовать медную проволоку Ø 0,23 мм для вставки 8А, и Ø 0,34 мм для вставки 16А.

Левый блок предохранителей

1FU1(8А) — Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей.

1FU2 (8А) — Питание выключателя плафона водителя, аварийного выключателя

1FU3(16А) — Питание приборов, блока АБС, система зажигания

1FU4(8А) — Питание контрольных ламп, выключателя фонарей заднего хода

1FU5(8А) — Питание левого стеклоочистителя

1FU6(8А) — Питание циркуляционного насоса

1FU7(8А) — Питание выключателя стеклоомывателя, комбинации приборов и вольтметра

1FU8(16А) — Питание противотуманных фонарей

1FU9(8А) — Питание габаритных фонарей правой стороны

1FU10 (8А) — Питание габаритных фонарей левой стороны

Правый блок предохранителей

2FU1(16А) — Питание реле звуковых сигналов, осушителя воздуха

2FU2(16А) — Питание выключателя обдува ветрового стекла

2FU3(16А) — Питание выключателя плафонов салона, подкапотной лампы и розетки

2FU4(8А) — Питание выключателя плафонов салона правой стороны

2FU5(8А) — Питание фары левой «Дальний свет»

2FU6(8А) — Питание фары правой «Дальний свет» Питание контрольной лампы «Дальний свет»

2FU7(8А) — Питание фары левой «Ближний свет», выключателя задних противотуманных фонарей

2FU8(8А) — Питание фары правой «Ближний свет»

Характеристики двигателя/силового агрегата

Параметры	ЗМЗ-52342.10	ЯМЗ-534	ММЗ Д-245.9
Тип	Бензиновый двигатель	Дизельный двигатель	Дизельный двигатель
Количество и расположение цилиндров	8, V-образное под углом 90°	4R	4R
Нормы экологической безопасности	Евро-4	Евро-5	Евро-5
Рабочий объем, л	4,67	4,43	4,75
Мощность двигателя, кВт (л.с)/мин	90 (122,4) при 3200 мин-1	99 (134,6)/ 109,5 (148,9) при 2300 мин-1	95,5 (129,8) при 2400 мин-1
Макс. крутящий момент, Нм/мин	288 при 1600…2000 мин-1	422 при 1200…2100 мин-1 / 583 при 1300…1600 мин-1	455 при 1200…1600 мин-1
Расположение двигателя	Переднее продольное	Переднее продольное	Переднее продольное
КПП	МКПП: ГАЗ-3307, 4 или 5 ступ.	МКПП: S5-42, 5-ступ, FastGear 5DS60T, 5-ступ.	МКПП: СААЗ 3206, 320670 5-ступ.
Подвеска передней-задней оси	рессорная/рессорная	рессорная/рессорная	рессорная/рессорная
Контрольный расход топлива при 60 км/ч, л/100 км.	35-36	26	26
Максимальная скорость, км/ч	60	60	60
Гарантия на автобус	2 года или 60 тыс. км пробега	1,5 года или 75 тыс. км пробега	1,5 года или 50 тыс. км пробега

Габаритные размеры

Автобус с модельным названием ПАЗ 3205 пущен в серийный выпуск в 1989 году и за этот период несколько раз модифицировался. Модель относится к классу малых высокопольных автобусов, что удачно подходит для перевозки небольших групп людей на близкие расстояния. ПАЗ 3205 считается базовой моделью Павловского автозавода, хотя ее технические характеристик схожи с более поздними сериями техники.

Внешний вид автобуса говорит о компактности. Его габариты составляют 6925 мм в длину, 2500 мм в ширину, 2950 в высоту. Дорожный просвет автобуса составляет 264 мм, что позволяет удобно проезжать по малому бездорожью. Полная фактическая масса автобуса составляет 8060 кг.

Электрооборудование автобуса на ПАЗ-32053

Перед пуском двигателя с использованием ЭФУ включают приборы на щитке мотоотсека выключателем 9 рис. Оценка состояния стартера может оказаться неверной, если падение напряжения во всех цепях пуска превышает допустимое. Степень зарядки можно оценить с помощью измерения плотности проб, взятых из аккумулятора. При этом падении напряжения следует зафиксировать показываемую амперметром силу тока. Срабатывает реле Р1, контакты Р1 через переключатель указателя поворотов подключают лампы указателей к положительному выводу питания системы. Как читать электрические схемы автомобиля Для замеров необходим точный вольтметр, предназначенный для измерения малых напряжений. По результатам проверки аккумулятор можно считать исправным, если напряжение элементов не ниже 1,5 В, т. Он включается тумблером с левой стороны. Следовательно, начинать проверку целесообразно с измерения переходных сопротивлений в местах, показанных на рис. Включение фонарей 6 сигнала торможения выполняется реле К4 блока 1. При нажатии на кнопку выключателя 7 должна загораться контрольная лампа фонаря 9. При напряжении замера 24 В контрольная лампа должна гореть, поскольку транзистор Г4 открыт случай полного возбуждения. Аварийная сигнализация. Устройство и принцип работы.

Блоки реле

Блок в моторном отсеке

Эта панель закрыта защитной крышкой. Его также можно разместить в панели под крышкой над дверью водителя.

Принципиальная схема

Пояснения к электрической схеме

1. Реле для ламп указателей поворота и предупреждающих ламп об опасности
2. Реле задних противотуманных фонарей
3. Реле фар
4. Реле дальнего света
5. Реле тормозного света
6. реле сигнализации
7. реле звукового сигнала
8. реле противотуманных фар
9. Реле отключения аккумулятора
10. Реле отключения возбуждения генератора

Блок в салоне

Под приборной панелью расположены следующие реле: реле стартера; реле зеркал с подогревом; реле габаритных огней; реле левых боковых огней; реле обогрева водителя; реле обогрева справа и слева (1 шт.); центральное реле обдува ветрового стекла.

Реле стартера паз 3205 где стоит

Система электрооборудования автобуса однопроводная, отрицательные клеммы источников тока соединены с корпусом (“массой”) автобуса. Номинальное напряжение 12В

К источникам электроэнергии на автобусе относятся аккумуляторная батарея и генератор переменного тока с встроенным выпрямителем.

Генератор включен параллельно с аккумуляторной батареей.

Установка обеспечивает питание потребителей при любых режимах работы двигателя, а также подзарядку аккумуляторных батарей.

Блок реле электрооборудования расположен на панели под кожухом над дверью водителя (рис. 1).

Реле разгрузки цепи возбуждения генератора 90.3747 находится в моторном отсеке около генератора.

Аккумуляторная батарея (сокр. АКБ) 6СТ 100 напряжением 12В и ёмкостью по 100 Ач установлена в аккумуляторном ящике, расположенном по правой боковине кузова за пассажирской дверью.

Допускается применение аккумуляторных батарей импортного производства с аналогичными характеристиками.

При выключении “+ АКБ” кнопкой на щитке приборов, не отключаются аварийная сигнализация, питание аварийного выключателя, управление дверными механизмами, жидкостной подогреватель.

Внимание! При длительной стоянке автобуса необходимо выключать “- АКБ” механическим выключателем. Внимание! При выключении “+ АКБ” кнопкой, расположенной на щитке приборов, запрещается удерживать кнопку в нажатом положении более 2 секунд

Внимание! При выключении “+ АКБ” кнопкой, расположенной на щитке приборов, запрещается удерживать кнопку в нажатом положении более 2 секунд. В аварийной ситуации батарея может быть также отключена аварийным выключателем

Аварийный выключатель может иметь три положения клавиши:

В аварийной ситуации батарея может быть также отключена аварийным выключателем. Аварийный выключатель может иметь три положения клавиши:

— I— выключен, при этом кнопка не нажата и зафиксирована стопорным флажком (режим движения);

— II– режим отключения «+АКБ» и выключения аварийной сигнализации, для этого следует повернуть флажок фиксатора и нажать кнопку до фиксированного положения;

— III— выключение АКБ, производится дожатием клавиши выключателя до крайнего (не фиксированного положения). После прекращения нажатия клавиша возвращается в положение II.

При включении и выключении «+ АКБ» кнопкой на щитке приборов (а также при включении аварийного выключателя) следует обращать внимание на возникновение двух характерных щелчков от срабатывания электромагнита дистанционного выключателя. В случае возникновения только одного щелчка нужно проверить состояние кнопки выключателя на щитке приборов (принудительно выдвинуть её из корпуса выключателя), после произойдет второй щелчок от срабатывания дистанционного выключателя, что соответствует нормальной работе выключателя “+АКБ”

В случае возникновения только одного щелчка нужно проверить состояние кнопки выключателя на щитке приборов (принудительно выдвинуть её из корпуса выключателя), после произойдет второй щелчок от срабатывания дистанционного выключателя, что соответствует нормальной работе выключателя “+АКБ”.

Внимание! Запрещается отключение выключателя аккумуляторных батарей при работающем двигателе и включенных потребителях

Предохранители

Все цепи потребители тока автобуса защищены плавкими предохранителями.

На автобусе применено три блока предохранителей: один блок “силовых” предохранителей БПР-5-4. расположенный в ящике АКБ с правой стороны и два блока предохранителей ПР112, расположенных около рулевой колонки.

В случае отсутствия плавких вставок фабричного изготовления допускается временно до их замены использовать медную проволоку Ø 0,23 мм для вставки 8А, и Ø 0,34 мм для вставки 16А.
