Ремонт форсунок дизельного двигателя своими руками: 3 причины и 6 признаков неисправности детали

Система впрыска насос форсунками

Использование насос-форсунок для организации подачи топлива в дизельном двигателе позволяет увеличить его мощность, понизить расход топлива, количество вредных выбросов и уровень шума.

В топливной системе такого типа каждому цилиндру двигателя соответствует отдельная форсунка. Запуск насос-форсунки производится следующим образом: распределительный вал передает усилие специальным кулачкам, которые в свою очередь через коромысло прикладывают его к самой форсунке.

В устройство насос-форсунки входят следующие элементы:

плунжер;клапан управляющий;поршень запорный;клапан обратный;игла распылителя.

На схеме показана конструкция насос-форсунки с клапаном электромагнитного типа. Цифрами отмечены следующие элементы:

1 — винт с шаровой головкой; 2 — плунжер; 3 — пружина плунжерная; 4 — игла электромагнитного клапана; 5 — клапан электромагнитный; 6 — сливная топливная магистраль; 7 — клапан обратный; 8 — питающая топливная магистраль; 9 — пружина распылителя; 10 — поршень запорный; 11 — игла распылителя; 12 — головка блока цилиндров; 13 — прокладка термоизоляционная; 14 — кольца уплотнительные; 15 — камера высокого давления; 16 — кулачок приводной; 17 — коромысло.

Давление топлива в форсунке создает плунжер, поступательное движение которого обеспечивается вращением кулачков распредвала, а возвратное – плунжерной пружиной.

Управляющий клапан отвечает за впрыск топлива. По типу привода клапан бывает пьезоэлектический или электромагнитный. Клапан на пьезоэлементе был создан для замены электромагнитного и, по сравнению с последним, является более быстродействующим. Главный элемент конструкции клапана – это игла клапана.

Пружина форсунки служит для посадки иглы распыления на седло. Усилие пружины может поддерживаться давлением топлива с помощью обратного клапана и запорного поршня.

Игла распылителя обеспечивает прямой впрыск топливной смеси в камеру сгорания.

Работа всех насос-форсунками регулируется блоком управления двигателя, который, анализируя сигналы различных датчиков, посылает управляющие сигналы на клапаны насос-форсунок.

Принцип работы насос-форсунки

Процесс впрыска горючего в насос-форсунке для обеспечения эффективного и оптимального формирования топливно-воздушной смеси разделен на три фазы: предварительного, основного и дополнительного впрыска.

Предварительный впрыск используется для обеспечения непрерывности сгорания смеси во время основного впрыска, который, в свою очередь, должен обеспечивать подачу качественной вмеси в любом режиме работы мотора. Дополнительный впрыск применяется для восстановления сажевого фильтра, то есть его очистки от накопившихся продуктов сгорания.

Описать принцип работы насос-форсунки можно следующим образом. Усилие, передаваемое через коромысло кулачком распределительного вала на плунжер, толкает его вниз. Топливо начинает поступать по питающим каналам форсунки. Закрываясь, клапан отсекает подачу топлива. Давление в системе возрастает и при достижении значения 13 МПа, достаточного для преодоления иглой распылителя усилия пружины, она поднимается и производится предварительный впрыск.

Фаза предварительного впрыска завершается с открытием клапана. Топливная смесь перетекает в питающую магистраль и давление горючего снижается. Обычно производится один или два, в зависимости от выбранного режима работы мотора, предварительных впрыска.

Дальнейшее опускание плунжера открывает фазу основного впрыска. При этом клапан вновь закрывается, и давление топлива возрастает. По достижении отметки 30 МПа игла снова поднимается, преодолевая давление топлива и усилие пружины, и производится основной впрыск.

С повышением давления сжимается большее количество топлива, а значит, в камеру сгорания мотора впрыскивается больше питающей смеси. Наибольший объем впрыска достигается при давлении 220 МПа, что соответствует максимальной отдаче мощности двигателя.

Последующее открытие клапана завершает фазу основного впрыска. Давление топливной смеси снижается, и игла распылителя опускается. Дополнительный впрыск осуществляется при дальнейшем опускании плунжера и протекает по процедуре, аналогичной основному впрыску. В этой фазе обычно выполняется два цикла впрыска топлива.

Проверка дизельных форсунок на перелив (слив в обратку)

По мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.

Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:

• вынуть поршень из шприца;
• на запущенном двигателе с помощью системы подключить шприц к “обратке” форсунки (трубочку вставить в горлышко шприца);
• в течение двух минут держать шприц, чтобы в него набиралось топливо (при условии что оно будет набираться);
• повторять процедуру поочередно для всех форсунок либо соорудить систему для всех сразу.

На основании информации о количестве топлива в шприце можно сделать соответствующие выводы:

Проверка перелива в обратку

• если шприц пустой — значит, форсунка полностью исправна;
• количество топлива в шприце объемом от 2 до 4 мл также в пределах нормы;
• в случае, если объем топлива в шприце превышает 10. 15 мл, это означает, что форсунка частично или полностью вышла из строя, и ее необходимо заменить/отремонтировать (если льет 20 мл, то ремонтировать бесполезно, поскольку это говорит об износе седла клапана форсунки), так как она не держит давление топлива.

Однако такая простая проверка без гидростенда и тест плана не дает полной картины. Ведь на самом деле при работе двигателя количество сбрасываемого топлива зависит от многих факторов, она может быть забита и её нужно чистить или она подвисает и требуется в ремонте либо замене. Поэтому данный способ проверки форсунок на дизеле в домашних условиях позволяет лишь судить лишь об их пропускных способностях. В идеале количество пропускаемого ими объема топлива должно быть одинаковым и находиться в пределах до 4 мл за 2 минуты.

Точный объем топлива, которое может подавать в обратную магистраль вы можете найти в мануале своего автомобиля или двигателя.

Для того, чтобы форсунки эксплуатировались как можно дольше, заправляйтесь качественным дизельным топливом. Ведь оно напрямую зависит от на работу всей системы. Кроме этого, ставьте оригинальные топливные фильтры и не забывайте вовремя их менять.

Проверка дизельных форсунок в домашних условиях

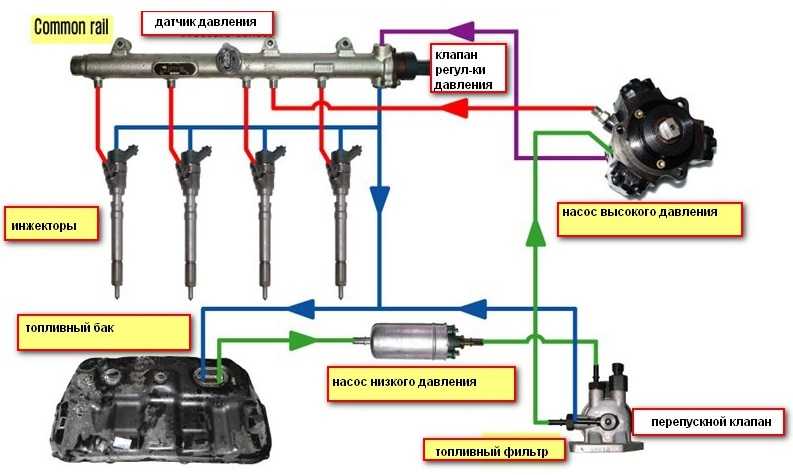

В современных дизельных двигателях повсеместно могут использоваться одна из двух известных топливных систем Common Rail (с общей рампой) и насос-форсунки (где на на каждый цилиндр отдельно подводится своя форсунка).

Они обе способны обеспечить высокую экологичность и КПД двигателя. Поскольку эти дизельные системы функционируют и устроены подобным образом, но Коммон Реил более прогрессивна с точки зрения эффективности и шумности работы, хотя и проигрывает в мощности, стала все более чаще использоваться на легковых авто, то далее будем говорить о ней. А про работу, неисправности и проверку насос форсунок расскажем отдельно, ведь это не менее интересная тема, особенно для владельцев автомобилей VAG группы, поскольку там довольно не сложно производится программная диагностика.

Самый простой метод вычисления забитой форсунки такой системы можно провести по следующему алгоритму:

Форсунка Common Rail

• на холостом ходу довести обороты двигателя до того уровня, когда проблемы в работе двигателя слышны наиболее отчетливо;
• каждую из форсунок отключают путем ослабления накидной гайки в месте крепления магистрали высокого давления;
• когда вы отключаете нормальную рабочую форсунку, то работа двигателя меняется, если же форсунка проблемная, то двигатель продолжит работать в таком же режиме и далее.

Кроме этого, проверить форсунки своими руками на дизельном двигателе можно путем прощупывания топливопровода на наличие толчков. Они будут результатом того, что ТНВД пытается нагнетать топливо под давлением, однако в силу забитости форсунки возникают сложности с его пропуском. Проблемный штуцер также можно определить по завышенной рабочей температуре.

Промывка инжектора

Отдельно хотелось бы отметить, что в иномарках с большим пробегом очистка с присадками может полностью вывести всю систему из строя, когда вся грязь из не промываемой системы смывается со стенок топливного бака, и устремляется к фильтру, и далее в форсунки. Сетка на форсунках забивается, и топливо перестаёт поступать.
Другой способ — это промывка инжектора без демонтажа, т.е. инжектор, остаётся не разобранным. Сначала отключают бензобак, затем штатный топливный насос и перекрывается канал слива топлива в бак. Одновременно с этим топливо-провод машины соединяется с профессиональным стендом, который подаёт в систему специальную жидкость. Два прогона жидкости с двумя перерывами — по 15-20 минут на каждые 15-20 тыс. километров пробега, и ваша топливная система будет подготовлена к зиме.
Ультразвуковой стенд — вот ещё один из способов чистки. Форсунки снимают и помещают в ванну с моющим раствором, где под действием ультразвука даже самые сильные отложения разрушаются.
На этом же стенде можно проверить качество чистки. Опыт показал, что ультразвуковой метод наиболее эффективен, и он даже может вернуть к жизни форсунки, которые уже не подлежат ремонту.

Ремонт форсунок

Текущее обслуживание или капитальный ремонт форсунок дизельных двигателей предпочтительно поручить квалифицированным специалистам — они смогут провести восстановление и регулировку детали на высокоточных автоматизированных стендах. Однако определённый комплекс ремонтных процедур можно провести и в кустарных условиях без использования сложной аппаратуры.

Необходимые инструменты и материалы

Для проведения самостоятельного обслуживания распылителей дизельного мотора автовладельцу потребуются:

• набор рожковых или накидных ключей;
• отвёртки под прямой и крестовый шлиц;
• чистая сухая ветошь;
• максиметр;
• промывочная жидкость для ДДВС.

Рекомендуется проводить работы в сухом и освещённом, защищённом от пыли гараже.

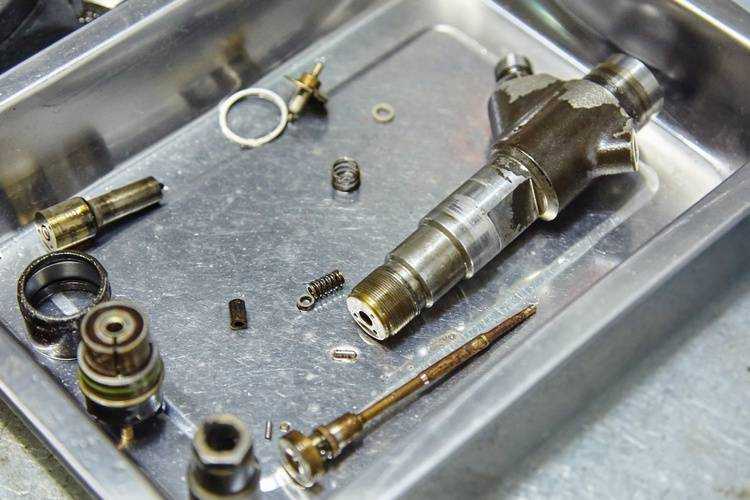

Демонтаж форсунки

Диагностика дизельных форсунок и их обслуживание подразумевают снятие распылителей с ДВС. Перед началом работ рекомендуется тщательно вымыть двигатель и моторный отсек, чтобы избежать попадания мусора, инородных частиц. С особым пристрастием нужно промыть ГБЦ. На трубки высокого давления необходимо нанести разметку, которая поможет не запутаться при обратной сборке.

Перед снятием необходимо закрыть штуцеры форсунок (используйте пластиковые колпачки) во избежание загрязнений. Для демонтажа распылителей не рекомендуется использовать обычные рожковые ключи — неопытный ремонтник может сорвать резьбу с форсунок. Если должная квалификация отсутствует, используйте накидные ключи и инструмент — «головку» с длинной ручкой.

Удалив форсунки из отверстий, просушите их и уберите наружные загрязнения ветошью. В отверстия форсунок заложены уплотнительные кольца. При ремонте деталей впрыска они заменяются на новые в обязательном порядке. Не допускайте, чтобы грязь с колечек попадала в систему впрыска во время снятия.

Проверка работоспособности форсунки

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

1. Запустите «движок» на холостом ходу.
2. Начинайте поочерёдно выкручивать распылители один за другим.
3. Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
4. Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Большим преимуществом будет наличие максиметра. Прибор способен показать текущее давление, при котором срабатывает распылитель. Также поможет выявить дефекты, касающиеся угла распыления и конфигурации струи впрыска.

Это интересно: Устройство, назначение и 6 признаков неисправности ступицы переднего колеса автомобиля

Устранение возможных неисправностей

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь.

Установка форсунки

До демонтажа устройства сделайте метки маркером на всех деталях, чтобы избежать путаницы. Особенно внимательно размечайте шланги высокого давления. Форсунка вкручивается от руки насколько хватит сил. Дальнейшая затяжка выполняется ключом-динамометром. Значения затяжки указываются в руководстве по эксплуатации мотора. Когда установите форсунку, выкачайте воздух из топливной системы. На современных авто для этого достаточно несколько раз крутануть стартер; либо воспользуйтесь насосом ручной подкачки (при наличии).

Как происходит дозирование топлива. Электромагнитный клапан высокого давления

Электромагнитный клапан (клапан установки момента начала впрыска) состоит из таких элементов:

За цикловую подачу и дозирование топлива отвечает указанный электромагнитный клапан. Указанный клапан высокого давления встроен в контур высокого давления ТНВД. В самом начале впрыска на катушку электромагнита (5) подается напряжение по сигналу блока управления. Якорь (4) осуществляет перемещение иглы (3) путем прижима последней к седлу (1).

Когда игла плотно прижата к седлу, тогда топливо не поступает. Давление топлива в контуре по этой причине быстро растет. Это позволяет открыть соответствующую форсунку. Когда нужное количество топлива оказалось в камере сгорания двигателя, тогда напряжение на катушке электромагнита (5) пропадает. Происходит открытие электромагнитного клапана высокого давления, что влечет за собой снижение давления в контуре. Понижение давления вызывает закрытие топливной форсунки и прекращение впрыска.

Вся та точность, с которой осуществляется данный процесс, напрямую зависит от электромагнитного клапана. Если попытаться объяснить еще подробнее, то от момента окончания работы клапана. Этот момент исключительно определяется отсутствием или наличием напряжения на катушке электромагнитного клапана.

Избытки нагнетаемого топливо, которое продолжает нагнетаться до момента прохождения роликом плунжера верхней точки профиля кулачка, осуществляют движение по особому каналу. Окончанием пути для горючего становится пространство за аккумулирующей мембраной. В контуре низкого давления имеют место скачки от высокого давления, которые демпфирует аккумулирующая мембрана. Дополнительным является то, что данное пространство сохраняет (аккумулирует) накопленное топливо для наполнения перед следующим впрыском.

Остановка двигателя осуществляется при помощи электромагнитного клапана. Дело в том, что клапан полностью блокирует нагнетание топлива под высоким давлением. Такое решение полностью исключает необходимость в дополнительном остановочном клапане, который применяется в распределительных ТНВД, где осуществляется управление регулирующей кромкой.

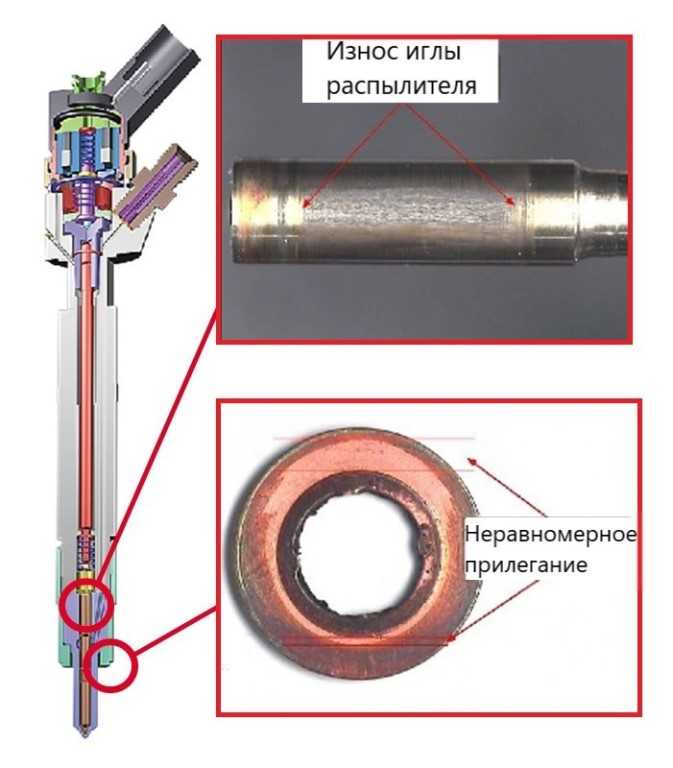

Признаки неисправности

Несмотря на предельную точность, дизельные системы впрыска очень хрупкие. Это и становится причиной их быстрого выхода из строя. Особенно актуально это для электронных и электромеханических форсунок, которые не переносят низкокачественного топлива, агрессивного стиля вождения и засорения.

Первый, явный признак неисправной форсунки — повышенная, неестественная резвость автомобиля. Электроника неправильно определяет дозировку и переливает топливо. Долго это не продолжается: процесс принимает обратный эффект. Увеличивается дымность выхлопа, особенно при резком задействовании педали газа. Повышается расход масла, в которое начинает просачиваться солярка.

Второй признак — нестабильность холостого хода. Автомобиль начнёт хуже заводиться по утрам, при прогреве — дымить. Грамотная диагностика дизельных форсунок должна обязательно проводиться с учётом этих факторов.

Таким образом, «симптоматический ряд» кратко можно описать так:

• рывки и толчки во время езды;
• холостой режим двигателя нестабилен;
• из выхлопной системы выделяется избыточное количество дыма;
• ощущается потеря тяги или её резкое увеличение;
• отказывают отдельные цилиндры.

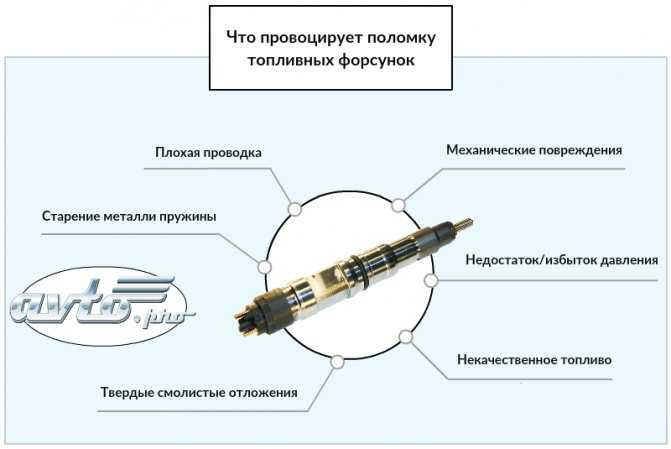

Признаки и возможные причины неисправностей

Симптомами неисправности одного или нескольких инжекторов могут являться:

1. высокий расход топлива;
2. ухудшение динамических характеристик машины;
3. неустойчивая работа двигателя, троит ДВС (не работает одна или пара форсунок);
4. провалы при нажатии на педаль газа;
5. сбои в работе различных датчиков, появление ошибок «Check engine» (например, МАП сенсора);
6. стук в форсунках (громко работают «цокают»);
7. утечки газа через инжекторы (льют/травят);
8. авто перестаёт работать на холостом ходу, не включаются форсунки.

Причинами этому могут быть:

• износ демпферных резиновых колец на штоках клапанов (из-за этого стучат форсунки);
• выработка посадочного места (седла) клапана или его запорной резинки;
• изнашивание штока (ещё его называют поршень, якорь) или гильзы (он же сердечник, цилиндр, колба);
• заклинивание якоря в цилиндре;
• ослабление упругости возвратной пружины поршня;
• выход из строя электромагнитной катушки (соленоида);
• нарушение целостности электропроводки.

Все перечисленные причины могут появиться естественным путём или из-за некачественных деталей, несвоевременности ТО газового оборудования, нарушения правил установки инжекторов. Так, например, не заменив вовремя фильтры ГБО, газовый конденсат (маслянистая жидкость, вода, грязь) могут попасть в форсунки, что может вызвать их подклинивание или ускоренный износ.

Также горизонтальное положение при установке, влияет на неравномерный износ (эллипсом) корпуса гильзы и штока. Да и банальное несоблюдение правил монтажа проводов (скрутки вместо пайки, перепутывание, ненадлежащее крепление), со временем может вызвать проблемы. Так или иначе, но форсунки такого типа редко доживают до 70 тыс. км. пробега без ремонта (смены ремкомплекта). Всё зависит от условий их эксплуатации.

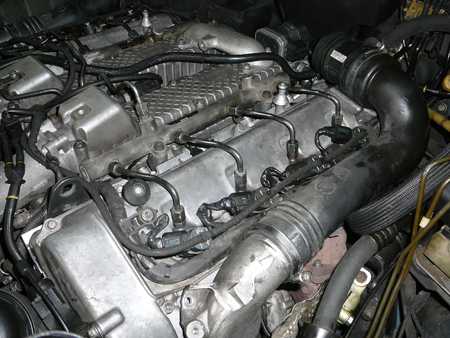

Проверка форсунок дизельного двигателя своими руками

Для определения неисправной необходимо на заведенном двигателе довести обороты коленвала до такой частоты, когда сбои в работе дизеля заметны наиболее отчетливо. Далее каждую из форсунок последовательно отключают путем ослабления накидной гайки в месте крепления магистралей высокого давления к соответствующим штуцерам насоса. Если отключается «рабочая» деталь, тогда работа двигателя меняется. В момент отключения топливной форсунки, которая заведомо неисправна, никаких явных изменений в работе двигателя не произойдет.

Забитый инжектор можно выявить путем прощупывания топливопровода на предмет толчков, которые возникают в результате пульсации нагнетаемого ТНВД горючего при полной невозможности или только частичной его прокачке через сопло

Следует обратить внимание на штуцер вызывающей подозрение секции. Температура элемента будет выше сравнительно с остальными

Помните, в процессе проверки  и регулировки дизельных форсунок необходимо соблюдать  повышенную осторожность! Струя топлива подается под большим давлением. При попадании такой струи на открытые участки кожи возможны глубокие и серьезные раны

Одежда также не является эффективной защитой от струи топлива под высоким давлением!

Экономичность дизеля и эффективность его работы сильно зависит от типа установленных распылителей, которые периодически меняют в процессе чистки, регулировки или ремонта топливной системы дизельного двигателя. Перед монтажом дизельной форсунки на мотор нужно убедиться в подходящей маркировке распылителя. Распылители на всех инжекторах должны быть одинаковыми, пропускная способность не должна отличаться.

Проверка форсунок на давление в момент впрыска, а также анализ эффективности распыла осуществляется при помощи специального прибора под названием максиметр. Максиметр является контрольным образцом в виде специальной форсунки. Такой  элемент имеет тарировочную пружину и шкалу, которая нанесена на корпус и колпак. При помощи указанной шкалы становится возможным установить давление начала впрыска солярки.

Вторым способом является наличие контрольной образцовой рабочей форсунки, с которой сравниваются остальные. Данные проверки производят на заведенном дизельном двигателе. Чтобы проверить качество распыла и давление впрыска потребуется демонтаж форсунки и топливопровода с дизельного ДВС. Далее на свободный штуцер топливного насоса высокого давления монтируется специальный тройник, к которому подключают тестируемую деталь параллельно с заведомо исправной контрольной.

Контрольный инжектор предварительно регулируют на оптимальный показатель давления начала топливного впрыска, проверяют на качество распыла. Также необходимо осуществить ослабление затяжки накидных гаек на оставшихся штуцерах ТНВД. Это позволит прервать топливоподачу к другим дизельным форсункам. Последним шагом становится активация декомпрессионного механизма, выставляется максимальная подача горючего. После этого можно начинать  вращение коленвала двигателя.

Обе форсунки (контрольная и тестируемая) должны демонстрировать одновременное начало впрыска топлива. Если тестируемый инжектор отклоняется от нормы сравнительно с контрольным образцом, тогда потребуется регулировка дизельной форсунки.  Необходимо отрегулировать давление пружины тестируемой детали.

Для регулировки потребуется отвинтить колпак форсунки и ослабить контргайку. Далее при помощи регулировочного винта нужно установить такую степень затяжки пружины,  чтобы оба инжектора в итоге осуществляли впрыск одновременно. Для определения эффективности и качества распыла тестируемой детали необходимо сравнить результат с показателями контрольного образца.

Проверка дизельных форсунок на давление впрыска и качество распыла при помощи контрольного образца займет больше времени по сравнению с использованием заранее подготовленного максиметра. Кроме проверки на двигателе с использованием ТНВД эффективность работы инжектора можно протестировать при помощи специального проверочного (регулировочного) стенда.

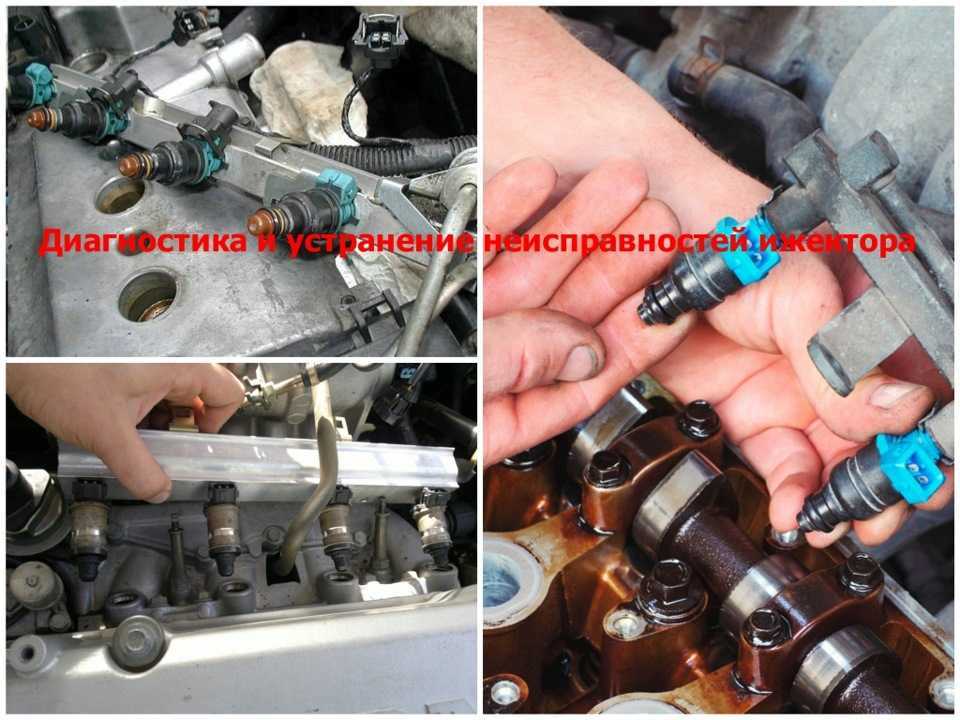

Причины неисправности инжекторных форсунок

Современные топливные форсунки в бензиновых двигателях бывают двух типов — электромагнитные и механические. Первая представляет собой электромагнитный клапан, который управляется системой ЭБУ автомобиля. При подаче соответствующих сигналов клапан открывается на определенный угол, регулируя количество подаваемого топлива в цилиндр. Вторая лишь подает топливо в канал. В ее конструкции имеется игла со ступенькой. Когда давления достаточно, топливо преодолевает сопротивление пружины, и игла поднимается. Соответственно, распылитель открывается и топливо подается в камеру. В настоящее время широкую популярность приобрели электромагнитные форсунки, как более технологичные. Поэтому далее будем рассматривать проверку и чистку на их примере.

Неисправностей электромагнитной форсунки может быть всего несколько:

• отсутствие сигнала от ЭБУ;
• неисправность или полный выход из строя обмотки;
• засорение выпускного отверстия форсунки.

Как показывает практика, именно последний вариант является наиболее частой причиной полного или частичного выхода форсунки из строя.

установка зажигания ямз 236 — установка зажигания ямз 236м — 22 ответа



установка зажигания ямз 238 турбо видео

В разделе Сервис, Обслуживание, Тюнинг на вопрос установка зажигания ямз 236м заданный автором Михаил похабов лучший ответ это самый лучший способ регулировки зажигания (впрыска топлива) .

Провернуть двигатель так чтоб на шкале шкива маховика было 20 градусов. При этом, чтоб метка на муфте топливного насоса была с верху, если сверху метку на шкиве топливного насоса не видно, то провернуть двигатель ещё на 360 градусов, снова установив 20 градусов по метке на шкиве коленвала.

Открутить два болта крепления на муфте топливного насоса, и повернуть муфту на максимально позднее зажигание. Это значит, если смотреть на насос со стороны радиатора, то против часовой стрелки.

Затем открутить от топливного насоса трубку высокого давления подачи топлива на первый цилиндр. И углубление на плунжере, место, где стояла трубка, осушить от топлива, дунуть или тряпочкой.

Далее вращать муфту по часовой стрелке в сторону раннего зажигания, очень медленно, можно постукивая монтажкой так как руками медленно и без рывков трудно это сделать. Прокручивать до того момента пока чуть, чуть в углубление плунжера, конусе того места где прикручивается трубка высокого давления на первый цилиндр, на насосе, не появится топливо. Заполнив этот конус на треть-четверть.

В этом положение и затянуть болты крепления муфты топливного насоса. В дальнейшем от этого, можно изменить, буквально на один градус по положению шкива зажигание, в ту или в обратную сторону. Например, если под нагрузкой с грузом в гору стучат поршневые пальцы, то надо сделать позднее зажигание, если не тянет и дымит синим дымом, то на один градус по раньше, прибавить опережение зажигания.

Привет! Вот подборка тем с ответами на Ваш вопрос: установка зажигания ямз 236м

Ответ от Ёергей КалеевСтробоскоп нужен.

Ответ от ВладимирО каком зажигании на дизеле идёт речь? Вы что охринели? Может правильней сказать МОМЕНТ ВПРЫСКА?

Ответ от Кирилл Дащинскийглавное поняли о чём речь. Ямз 236 не2-24 поставил 6 градусов (по книге) позднее получилось. И на сколько тогда ставить?

Привет! Вот еще темы с нужными ответами:

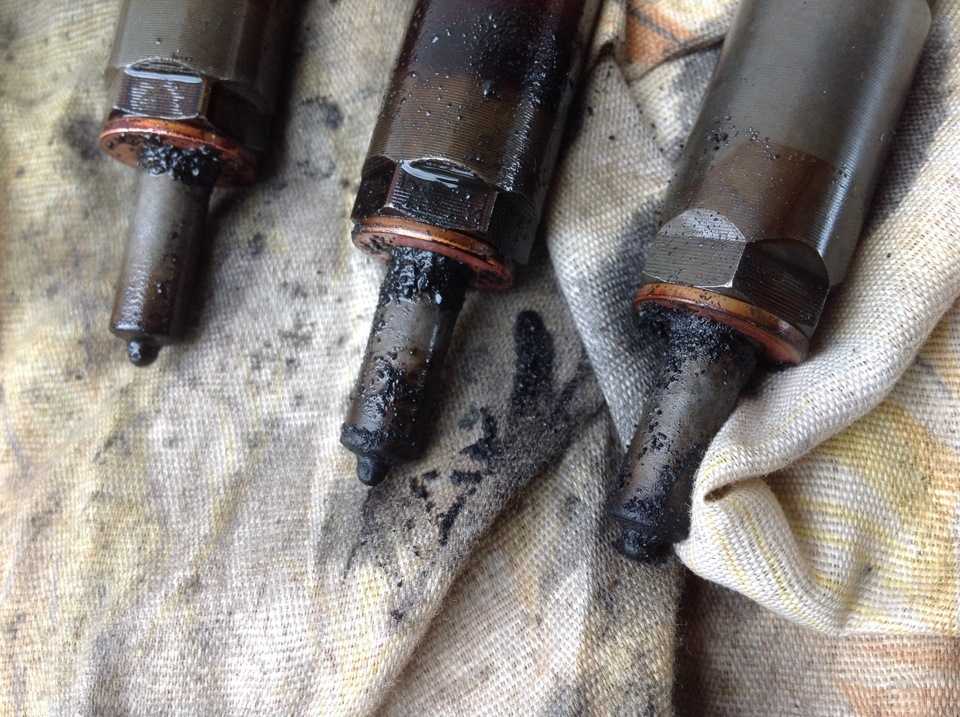

Главная причина, ведущая к ремонту форсунок

Такой причиной является наличие тяжёлых фракций в дизельном топливе, образующих с течением времени существенные наросты, которые перекрывают в форсунке проходное сечение. Такие отложения, помимо этого, образуются на регуляторе давления и также на выпускных клапанах цилиндров. Симптомами появившейся проблемы, требующей ремонта форсунок, являются – неровная работа автомобильного двигателя, заметное падение его мощности, зачастую двигатель глохнет на холостом ходу и его повторный пуск вызывает серьёзные трудности.

Если бы качество отечественного топлива было бы на высоте, то этих проблем, ведущих к засорению, преждевременному износу и коррозии форсунок, можно было бы избежать. Так как же быть автовладельцам в реальных современных условиях эксплуатации своих авто?

Устройство форсунки МТЗ 80(82)

Дизельный двигатель Д-240 и его модификации оборудованы форсунками типа ФД 22 или ФДМ под каталожными номерами: 171.1112010-50, 171.1112010-01, 171.1112010-02 с многодырчатым распылителем.

ФД 22

Корпус 2 форсунки выполнен в виде толстостенной металлической трубки, оборудованной питающим подводным штуцером 4. Внутри цилиндрического корпуса расположена поджимаемая пружиной 10 штанга 11. Усилие пружины регулируется винтом 9, положение которого фиксируется контргайкой 8. К концу корпуса присоединён гайкой 1 распылитель 14, в корпусе которого расположена игла 12. Топливо к распылителю проходит по каналу от питающего штуцера в питающий канал корпуса распылителя.

Штанга под усилием пружины прижимает иглу к седлу распылителя. Таким образом, регулируемым усилием пружины настраивается давление, при достижении которого осуществится распыление топлива. В момент импульсного возрастания давления в корпусе форсунки, создаваемого ТНВД, преодолевается усилие пружины, и доза топлива с ускорением проходит между наконечником иглы и седлом, распыляясь через отверстия распылителя до туманного состояния.

устройство ФД 22

распылитель

В дополнение нужно отметить, что на современных модификациях тракторов МТЗ, а также автомобилях с дизельными двигателями Д-240, Д-243, Д-245, Д-260 используют форсунки нового исполнения, оснащённые распылителями с диаметром иглы 4 и 4,5 мм. Отличием устройства является укороченная форма и отсутствие в составе регулировочного винта для изменения усилия пружины, действующей через штангу на прижатие иглы. Настройка осуществляется подбором регулировочных шайб разной толщины, которые подкладываются под пружину, изменяя её усилие на иглу в собранном состоянии форсунки. Шайбы имеют заводское исполнение и изготовлены из легированной стали в различных калибрах толщины. Характеристики данных форсунок отличаются более высоким давлением впрыска, что обеспечивает качественный распыл и экономию топлива.

Автомобильная форсунка 174.1112010-02 для двигателя Д-243
