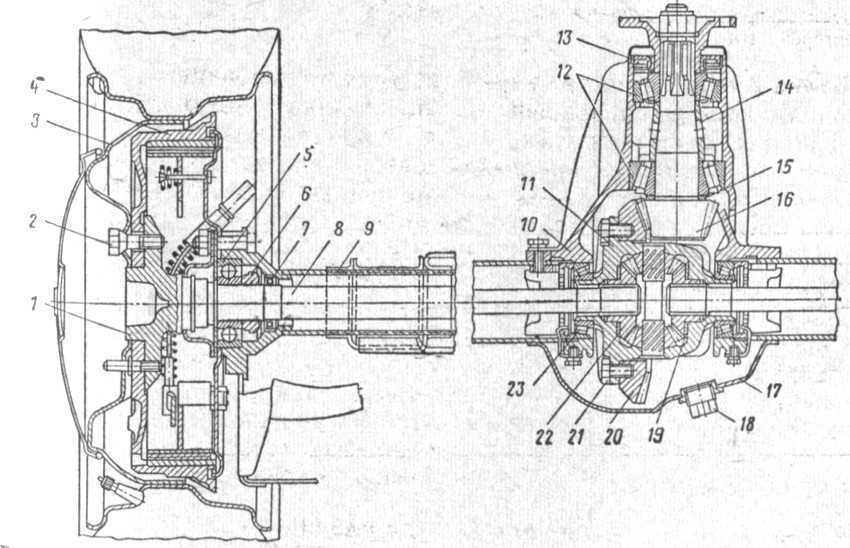

Схема и устройство заднего моста ваз 2107

↑ Сборка редуктора заднего моста

При сборке манжету, гайку фланца и распорную втулку заменяем новыми.

Если сборка редуктора будет производиться в прежнем картере, то изменение толщины регулировочного кольца ведущей шестерни можно рассчитать как разницу в отклонениях размеров изготовления старой и новой шестерен. Отклонение в размере со знаком « » или «–» в сотых долях миллиметра выгравировано на валу ведущей шестерни.

Например, на старой шестерне выгравировано –12, а на новой 4. Разница двух поправок составит 4–(–12)=16. Значит, новое регулировочное кольцо должно быть на 0,16 мм тоньше старого. При обратном соотношении поправок (на старой 4, а на новой –12) кольцо должно быть на 0,16 мм толще старого.

Для более точного определения толщины регулировочного кольца изготавливаем приспособление из старой ведущей шестерни.

Привариваем пластину длиной 80 мм и торцуем ее в размер 50–0,02 мм относительно плоскости под подшипник. На конической части вала выгравирован заводской номер и отклонение в размере.

Посадочные места под подшипниками обтачиваем (можно обработать мелкой шкуркой) до скользящей посадки.

Запрессовываем наружные кольца переднего и заднего подшипников в картер.

На изготовленное приспособление устанавливаем внутреннее кольцо заднего подшипника и вставляем приспособление в картер. Устанавливаем внутреннее кольцо переднего подшипника, фланец ведущей шестерни и затягиваем гайку моментом 0,8–1,0 кгс.м.

Выставляем картер в горизонтальное положение по уровню.

В постели подшипников кладем круглый ровный стержень (удлинитель из набора торцевых головок) и плоским щупом определяем величину зазора между ним и пластиной приспособления.

Толщину регулировочного кольца определяем как разницу между величиной зазора и отклонением размера новой шестерни (с учетом знака).

Например, величина зазора составляет 2,8 мм, а отклонение размера шестерни –15. Значит необходимо установить регулировочное кольцо толщиной 2,8–(–0,15)=2,95 мм.

Устанавливаем регулировочное кольцо требуемой толщины на вал и с помощью отрезка трубы подходящего размера напрессовываем внутреннее кольцо подшипника.

Вставляем вал в картер. Устанавливаем новую распорную втулку, внутреннее кольцо переднего подшипника, манжету и фланец ведущей шестерни.

Постепенно затягиваем гайку динамометрическим ключом до момента 12 кгс.м.

Определяем момент проворачивания вала ведущей шестерни.

Для этого на шейку фланца плотно наматываем в несколько оборотов прочную нить и крепим к ней динамометр. Усилие, при котором фланец начнет равномерно проворачиваться, должно составлять 7,6–9,5 кгс (что соответствует крутящему моменту 16–20 кгс.см) (для новых подшипников). Если усилие недостаточно – дотягиваем гайку фланца. При этом момент затяжки не должен превысить 26 кгс.м.

Если при затягивании гайки момент проворачивания превысил 20 кгс.см (9,5 кгс), разбираем редуктор и заменяем распорную втулку.

Устанавливаем корпус дифференциала вместе с подшипниками в картер и затягиваем болты крышек подшипников.

Если был обнаружен осевой люфт в шестернях полуосей, то при сборке устанавливаем новые, более толстые опорные регулировочные кольца. Полуосевые шестерни должны встать в корпус дифференциала плотно, но проворачиваться от руки.

Из стального листа толщиной 2,5–3 мм изготавливаем ключ для затяжки регулировочных гаек.

Самоблокирующийся дифференциал

Самый распространенный способ повышения проходимости автомобиля — это поставить самоблокирующийся дифференциал. Главное достоинство этого устройства в том, что с его помощью исключается блокировка колес “навсегда”

Это важно, так как предотвращение включения блокировки, когда в этом нет необходимости, способствует защите полуосей от критических нагрузок

Различают следующие виды блокировок дифференциала:

Дисковая — реализуется за счет использования фрикционных муфт. Эти муфты вступают в работу сразу, как только колеса начинают вращаться с неравномерной скоростью. Недостаток этого механизма в том, что он требует применения не дешевого трансмиссионного масла, а также требует довольно частого выполнения регулировочных работ по настройке узла. Это далеко не самый лучший механизм для автомобиля ВАЗ 2107.
Вискомуфтовая блокировка — работа такого устройства основывается на применении липких дисков, погруженных в специальную жидкость. Она затвердевает при нагревании, обеспечивая сцепление шестерней — то есть дифференциал блокируется. Нагревается жидкость в момент изменения угловой скорости колес на оси(когда скорость вращения колес становится разной). Недостаток этого механизма в том, что они требуют полной герметичности узла, и работают эффективно только при недлительном буксовании.
Винтовая блокировка или червячная — это лучший вариант автоматической блокировки для ВАЗ 2107. Реализуется механизм на применении червячных винтов, которые вращаются при езде авто по прямой, а при смене угловой скорости колес, они смещаются в пазы, посредством чего и происходит стопорение дифференциала. Как только авто выбирается из грязевого плена, то блокированный механизм возобновляет свою нормальную работу за счет перемещения червячных винтов на свои места.
Планетарная — принцип работы похож на червячную схему, только вместо шестерней, применяются шарики. За счет шариков происходит блокирование колес, а в работу они вступают при изменении тягового усилия между двигателей и осью. По сравнению с самоблокирующимся червячным редуктором, планетарный обходится примерно в 2 раза дешевле.

Кроме автоматической блокировки дифференциала, есть также принудительная, которая подключается при необходимости.

Регулирвка и установка редуктора ВАЗ 2107

Регулировки глубины зацепления главной пары

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Обратно к сборке…

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Прочитайте, может пригодится: Как выбрать тормозные колодки

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Неисправности заднего моста ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Повышенный шум со стороны задних колес

— Слабо завернуты болты крепления колеса

Необходимо подтянуть болты.

— Износ или разрушение подшипника полуоси

Необходимо заменить подшипник полуоси.

Постоянный повышенный шум со стороны заднего моста

— Деформирована балка заднего моста

Замените «чулки» заднего моста или мост целиком.

— Деформированы полуоси

Заменяем погнутые полуоси новыми.

— Износ шлицов на полуосях

Замените полуоси.

— Неправильно отрегулирован редуктор заднего моста, повреждены или изношены его шестерни или подшипники

Необходимо отремонтировать редуктор, либо заменить его.

— Недостаточно масла в заднем мосту

Довести уровень до нормы, устранить подтекание.

Шум при разгоне автомобиля

— Неисправны амортизаторы

Проверить и заменить амортизаторы.

— Неправильно выставленное зацепление шестерен главной передачи после ремонта редуктора

Отрегулировать зацепление путем подбора регулировочного кольца ведущей шестерни.

— Поврежден подшипник полуоси

Замените подшипник.

— Недостаточно масла в заднем мосту

Доведите уровень до нормы.

Шум при торможении автомобиля двигателем

— Неправильный боковой зазор в зацеплении между шестернями главной передачи

Разобрать редуктор и выставить зазор 0,08 — 0,13 мм.

— Увеличенный зазор в подшипниках ведущей шестерни из-за ослабления гайки крепления фланца или износа подшипников

Необходимо проверить техническое состояние и момент сопротивления проворачиванию ведущей шестерни.

Шум при разгоне и торможении автомобиля двигателем

— Износ или разрушение подшипников ведущей шестерни

Необходимо их заменить.

— Нет бокового зазора между зубьями шестерен главной передачи

Разобрать редуктор и выставить зазор между зубьями 0,08 — 0,13 мм.

Шум при движении на повороте

— Тугое вращение сателлитов на оси

Разобрать дифференциал, заменить поврежденные и деформированные детали.

— Задиры на рабочей поверхности сателлитов

Небольшие задиры можно устранить шлифовкой шкуркой или заменить ось сателлитов.

— Заедание шестерен полуоси в коробке дифференциала

Необходимо проверить состояние шестерен и сопряженных поверхностей в коробке дифференциала. При незначительных повреждениях зачистить поверхности наждачной шкуркой или заменить поврежденные детали новыми.

— Неправильная регулировка шестерен дифференциала

Подбором регулировочных шайб установить осевой зазор в пределах 0 — 0,10 мм.

Стук в начале движения автомобиля

— Увеличенный зазор в шлицевом соединении вала ведущей шестерни с фланцем

Отрегулировать зазор.

— Износ отверстия под ось сателлитов в коробке дифференциала

Заменить коробку дифференциала.

— Ослабла затяжка болтов крепления реактивных тяг задней подвески

Необходимо подтянуть болты.

Утечка масла из заднего моста

— Износ или повреждение сальника ведущей шестерни

Замените сальник.

— Износ сальников полуосей

Необходимо проверить биение полуосей, прогиб балки, заменить сальник.

— Ослабло крепление болтов картера редуктора, повреждение его уплотнительных прокладок

Затягиваем болты, заменяем уплотнительные прокладки.

Примечания и дополнения

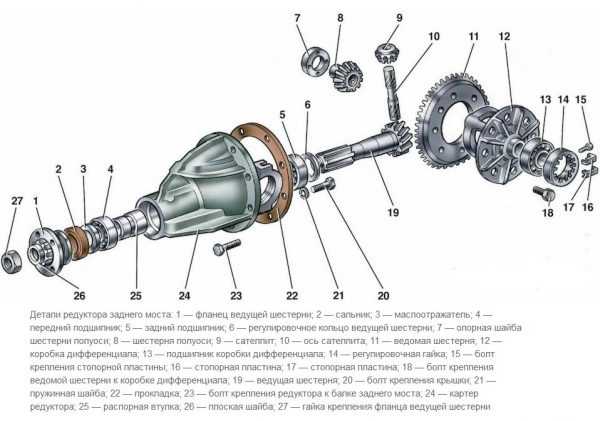

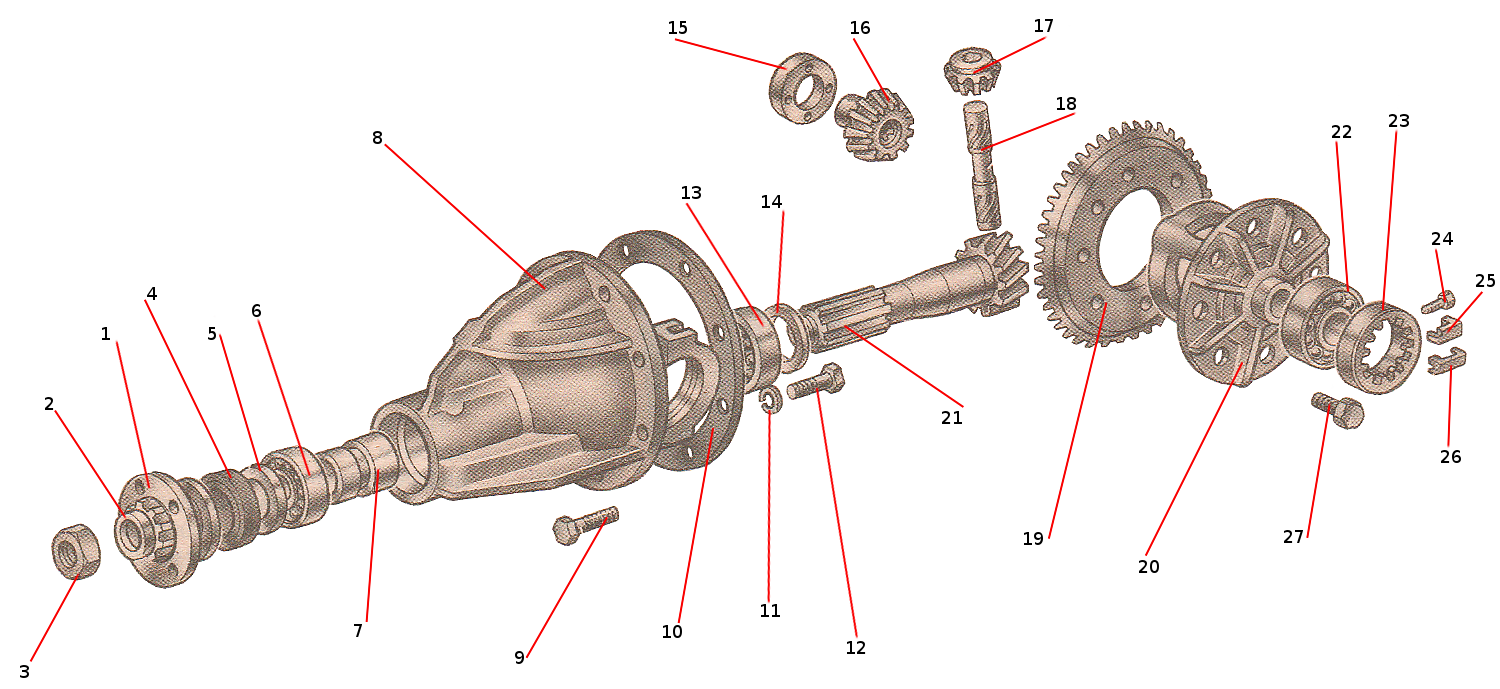

1. Фланец ведущей шестерни.2. Плоская шайба.3. Гайка крепления фланца ведущей шестерни.4. Сальник.5. Маслоотражатель.6. Передний подшипник.7. Распорная втулка.8. Картер редуктора.9. Болт крепления редуктора к балке заднего моста.10. Прокладка.11. Пружинная шайба.12. Болт крепления крышки.13. Задний подшипник.14. Регулировочное кольцо ведущей шестерни.15. Опорная шайба шестерни полуоси.16. Шестерня полуоси.17. Сателлит.18. Ось сателлита.19. Ведомая шестерня.20. Коробка дифференциала.21. Ведущая шестерня.22. Подшипник коробки дифференциала.23. Регулировочная гайка.24. Болт крепления стопорной пластины.25. Стопорная пластина.26. Стопорная пластина.27. Болт крепления ведомой шестерни к коробке дифференциала.

Еще статьи по «классическим» автомобилям ВАЗ

— Диагностика редуктора заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Устранение вялого разгона автомобилей с карбюраторами Озон

— Установка момента зажигания на карбюраторных двигателях автомобилей ВАЗ 2101 – 2107

— Расход топлива автомобилями ВАЗ 2104, 2105, 2107 и их модификациями

— Устройство бензонасоса автомобилей ВАЗ с карбюраторными двигателями

Основные поломки

Практически каждый владелец ВАЗ, на котором устанавливался задний привод: ВАЗ 2107, 2106, 2105 и т.д., слышал такую фразу – «гудит задний мост». Обычно, под этой фразой подразумевалась какая-либо неисправность, и в таком случае, как правило, требовался ремонт или замена. Так вот, давайте разберем, что гудит, и какова может быть причина.

Если вы услышали посторонний шум в области заднего моста, то первым делом, стоит определить на какой скорости он появляется. Для этого, достигнув 20 км/час, продолжайте разгон плавно, без рывков, до тех пор пока стрелка спидометра не дойдет до отметки 90 км/час. Запоминайте, на каких оборотах двигателя, мост гудит. После разгона, отпустите педаль газа, но не выключайте передачу, чтоб произошло торможение двигателем. Снова прислушайтесь, когда начинается гул.

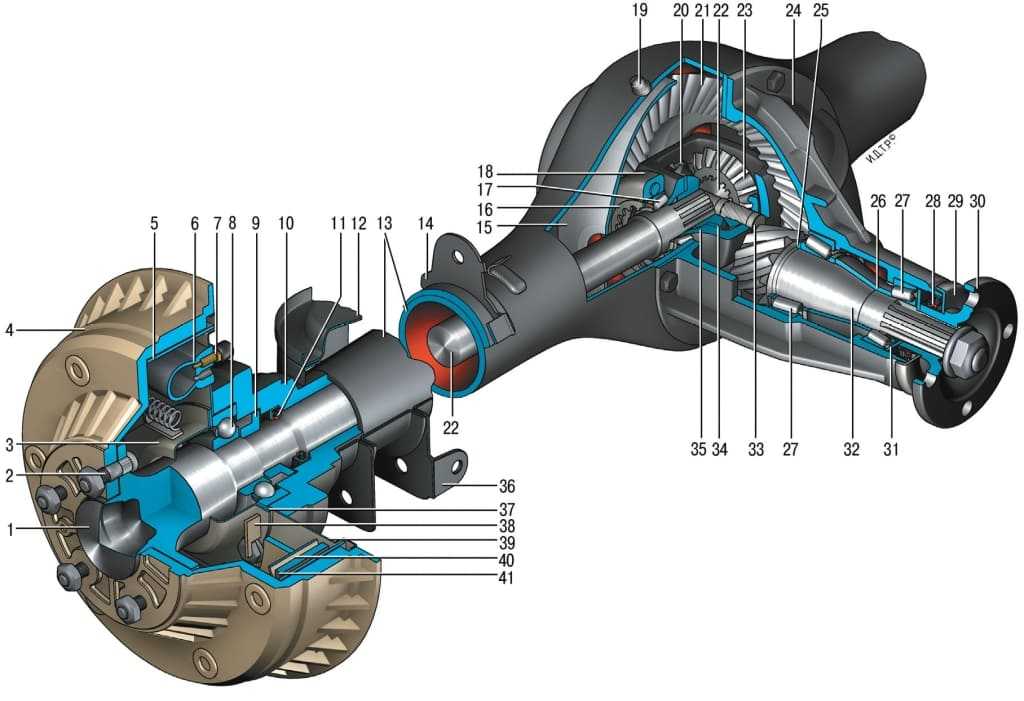

Устройство механизма

Второе, что нужно сделать, для того, чтоб убедится, что сломан именно редуктор, а не другие механизмы заднего моста – проверить ход автомобиля при выключенном зажигании. Для этого, разгонитесь примерно до 100 км/час, включите нейтральную передачу, и выключите зажигание. Внимательно прислушивайтесь к шуму в области заднего моста. Если мост гудит как прежде, значит проблема в редукторе. Ну а если, шум пропал, тогда причина в другом механизме заднего моста.

Третье, что нужно сделать – поставить автомобиль на ручник, включить нейтралку, и прогазовать. Если, при повышении оборотов, снова что-то гудит, то тут уже виной не задний мост, а какой-либо узел, расположенный в двигателе или коробке передач. Ну а если, шума больше не наблюдается, то можете быть уверены – редуктору требуется замена.

Передаточные числа редуктора

Казалось бы, на классике и улучшить здесь ничего не получится. Однако есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я,2я,3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44.

Как узнать передаточное число редуктора?

Поднимаете заднее колесо, ставим на нейтраль, делаем 10 оборотов колеса и считаем обороты кардана.

Что дает передаточное число? Чем оно больше, тем меньше скорость на всех передачах при одинаковых оборотах. На стандартных шестерках с двигателем 1500 ставят на заводе кпп 2105 и мост 4.1. Если двигатель 1600 то кпп родная (2106), мост — 3,9 или 4,1.

Допустим, что на всех машинах резина 175/65R13.

Посмотрим теперь на график (фото1) зависимости скорости авто от оборотов двигателя (все время на графиках зеленым цветом будет обозначена стандартная 1500 с коробкой 2105 и мостом 4,1. Почему — потому что таких больше чем всех остальных).

С кпп 2106 и стандартным мостом 4,1 (малиновый) при стандартном двигателе получаем выигрыш в динамике только за счет длинной 1 передачи, 2,3-стали длиннее, что не есть хорошо (со стандартным двигателем).

Если же двигатель форсирован — то длинные передачи это то что надо: максимальная мощность будет выдаваться в большем диапазоне скоростей без ущерба в динамике. Например, возьмем кпп 2106 и редуктор 3,9 (малиновый)

Здесь все передачи длиннее (особенно первая). Например, в нашем варианте на первой передаче диапазон оборотов 3500-6500 приходится на скорость 28-53 км/ч, а у стандарта на 25-45 км/ч. Почувствуйте разницу! Кстати, в этой конфигурации первая, вторая, третья передачи полностью совпадают с 11 рядом на зубилках (с мостом 3,7), четвертая — короче, а если пятая- то она ненамного длиннее зубиловой четвертой передачи… воистину, все новое- хорошо забытое старое :). Другое дело — если ставим мост 4,44 (малиновый)

Сравните: 1-длиннее 2,3-короче, 4-короче!

То есть со светофора на первой передаче раскручиваем движок, когда «стандарт» уже переходит на 2, затем вторая, третья, четвертая- и уходим вперед. Этот вариант оптимален для стандартного двигателя. Однако есть минус: на 4 передаче уже при 140 км/ч обороты будут 6000… тут лучше ставить 5 ступечатую коробку, которая создаст законченную картину. Вот вам и трасса, и город — и волки сыты и никто не пострадал. А из-за того, что на режимах максимальной скорости обороты будут близки к максимальным, динамика на трассе будет потрясающей.

То есть при стандартном движке 1500 или 1600 тюнинг кпп и редуктора заключается в том, чтобы:

1 вариант — поставить коробку 2106 с 5 передачей. — Поставить редуктор 2102 (4,44).

А если движок форсирован, то можно 2 вариант: — коробка 2106. — Редуктор 3,9

Или 1й, если хочется рвать всех по городу

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Устройство и технические характеристики редуктора

Задний редуктор автомобиля ВАЗ 2107 состоит из массивного стального кожуха с хвостовиком, фланца карданного вала, двух шестерён главной передачи, установленных под прямым углом по отношению друг к другу и самоблокирующегося дифференциала.

Передаточное число заднего редуктора

Основной характеристикой любой зубчатой передачи является её передаточное число. Оно представляет собой отношение количества зубьев на ведомой шестерне к количеству зубьев на шестерне ведущей. На ведомой шестерне заднего редуктора ВАЗ 2107 имеется 43 зуба. А на ведущей шестерне 11 зубьев. Поделив 43 на 11, мы получаем 3.9. Это и есть передаточное число на редукторе ВАЗ 2107.

Здесь же следует отметить ещё один важнейший момент. ВАЗ 2107 выпускался много лет. И в разные годы на него ставились редукторы с разными передаточными числами. Например, самые ранние модели «семёрок» комплектовались редукторами от ВАЗ 2103, передаточное число которых составляло 4.1, то есть соотношение зубьев там было 41/10. На более поздних «семёрках» передаточное число вновь изменилось и составляло уже 4.3 (43/10) и только в самых новых «семёрках» это число составляет 3.9. В силу вышеизложенных причин водителю часто приходится самостоятельно определять передаточное число своего автомобиля. Вот как это делается:

автомобиль устанавливается на нейтральную передачу;
задняя часть машины поднимается с помощью двух домкратов. Одно из задних колёс надёжно фиксируется;
после этого водитель вручную начинает поворачивать карданный вал машины. Необходимо сделать 10 оборотов;
вращая карданный вал, необходимо подсчитать, сколько оборотов сделает незафиксированное заднее колесо. Количество оборотов колеса следует поделить на 10. Полученное число и является передаточным числом заднего редуктора.

Подшипники

Вращение всех шестерён редуктора обеспечивается подшипниками. В задних редукторах ВАЗ 2107 на дифференциале используются однорядные роликовые подшипники, причём ролики там имеют коническую форму. Маркировка подшипников — 7707, номер по каталогу — 45–22408936. Цена подшипника на рынке сегодня начинается от 700 рублей.

Ещё один подшипник установлен в хвостовике редуктора (т. е. в той части, которая соединяется с карданом). Это тоже конический роликовый подшипник с маркировкой 7805 и каталожным номером 6–78117У. Стандартные вазовские подшипники хвостовиков сегодня стоят от 600 рублей и выше.

Планетарная пара

Главное назначение планетарной пары в заднем редукторе ВАЗ 2107 состоит в снижении оборотов мотора. Пара снижает обороты коленвала примерно в 4 раза, то есть если коленвал мотора вращается со скоростью 8 тыс. об/мин, то задние колёса будут вращаться со скоростью 2 тыс. об/мин. Шестерни в планетарной паре ВАЗ 2107 являются косозубыми. Такое решение выбрано не случайно: косозубая передача работает почти в два раза тише по сравнению с прямозубой.

Но у косозубых планетарных пар есть и минус: шестерни по мере износа могут смещаться вдоль своих осей. Однако эта проблема актуальна для гоночных автомобилей, в задних мостах которых стоят исключительно прямозубые передачи. А на ВАЗ 2107 за все годы выпуска этой машины стояли исключительно косозубые планетарные пары.

Признаки неисправности редуктора заднего моста Ваз 2107

Редуктор — достаточно дорогостоящая деталь, а его ремонт — трудоемкий и сложный процесс. Поэтому сначала следует убедиться, что причина шума именно в неисправности редуктора. Сделать это можно следующим образом:

Выбрать ровный участок дороги и постепенно разогнаться на нем с 20 до 90 км/ч. Во время движения следует внимательно прислушиваться и отмечать появление и исчезновение посторонних шумов со стороны редуктора заднего моста.
Отпустить газ, начав тормозить двигателем. Пока скорость снижается, следует также отметить моменты, когда шумы появляются и исчезают.
Разогнать машину примерно до 100 км/час и, переключившись на нейтральную передачу, заглушить двигатель. Пока авто катится по инерции, отметить наличие и исчезновение шумов.

Убедиться в наличии или отсутствии проблемы моно так:

Поставить машину, зафиксировав противооткатными башмаками.
Поднять домкратом, вывесив задний мост.
Завести двигатель, включить скорость и добавить газу, чтоб колеса вращались без нагрузки, а спидометр показывал ту же скорость, что при испытаниях на ходу.

Если при работе без нагрузке шум остается тем же, что и под нагрузкой, проблема не в редукторе. Следует проверить другие узлы заднего привода.

Если без нагрузки редуктор не шумит, придется заняться его восстановлением. Изношенные шестерни начинают шуметь лишь под нагрузкой.

Все о замене полуоси Ваз 2107

Полуось – это деталь заднеприводного автомобиля, которая передает вращения с редуктора заднего моста на колеса. Ремонту задняя деталь не подлежит, поэтому, при износе их заменяют новыми. Наравне с полуосью, также, подлежат замене подшипник задней полуоси и её сальник. Эти детали тоже являются расходными и ни в коем случае не поддаются ремонту.

Полуось ВАЗ 2107 подлежит замене в следующих случаях:>

Полуось деформирована (погнута). При этом издает шум в виде стука в задней части автомобиля при передвижении.
Запорная втулка больше не выполняет свою роль
Расточено место посадки подшипника
Резьба для крепления колес на фланце подверглась сильному износу
Шлицы полуоси также подверглись износу

Замену полуоси разрешается проводить как в гараже, так и на открытой местности, при наличии ровной и чистой площадки.

При покупке полуоси, заранее купите новый подшипник, сальник полуоси и новую запорную втулку.

Порядок действий:

Выполняем подготовительные мероприятия. Для чего: ставим автомобиль на ровную горизонтальную поверхность, включаем первую передачу и ставим под передние колеса противооткатные упоры. Также, ослабляем колесные болты с той стороны, с которой собираемся производить замену полуоси. Ослабление болтов нужно производить методом «крест – накрест». Поднимаем колесо с помощью домкрата, ставим под автомобиль кирпичи или пенек, в качестве опоры и полностью откручиваем колесные болты и снимаем колесо.

Открутите направляющие барабана и извлеките барабан. Если барабан «прикипел», возьмите резиновый молоток и аккуратными ударами по всей окружности сбейте его с тормозных колодок. Примечание: если барабан не снимается после ударов молотками, можно выполнить его демонтаж другим способом. Для этого поднимите второе колесо, поставьте под него опору и заведите двигатель. Включите вторую передачу и разгоните двигатель до 1500 оборотов

После данной процедуры, баран обычно «оживает» и снять его уже не составляет особого труда

Внимание! Не проводите данную операцию, если одно из колес находится на земле. Таким образом, автомобиль может упасть с опоры и повредить находящуюся в ремонте часть моста

Также, такое нарушение может привести к преждевременному износу диска сцепления.

Возьмите торцовый ключ на 17 и открутите болты, на которых крепится полуось. Откручивать их следует методом «крест – накрест». Затем руками нужно вытащить полуось из моста. Примечание: в случаях, если полуось вытащить руками затруднительно, можно использовать колесо. Для этого прикручиваем колесо болтами обратной стороной к полуоси и вытаскиваем полуось, держась за колесо руками.

Теперь на прессуйте подшипник на новую полуось. Делается это с помощью специального пресса. Если такового нет, то можно обратиться в ближайший автосервис, в котором имеется соответствующее оборудование. Замените сальник на полуоси и установите полуось в мост (Замена сальника полуоси ваз 2107). Закрутите болты крепления полуоси и установите барабан на место. Закрутите направляющие барабана. Закручивать направляющие следует аккуратно, не срывая острых граней. Потому что, в дальнейшем, снятие барабана может стать очень проблематичным занятием и потребует массу сил и времени. Установите колесо и затяните от руки колесные болты насколько это возможно. Затем опустите машину и посильнее затяните колесные болты.

Проверка новой полуоси выполняется при движении. Для этого необходимо прислушаться к звукам. Если звуки, возникшие до ремонта исчезли, то замена полуоси на ВАЗ 2107 прошла успешно.
