Порядок регулировки клапанов ВАЗ 2101-2107
Сначала подготавливаем автомобиль:
- подождать пока двигатель остынет, если он работал;
- поставить машину на ровное место;
Порядок регулировки клапанов:
- Снять крышку воздушного фильтра и сам фильтр.
Отсоединить трубки крепления фильтра и демонтировать крепление.
Снимаем тросик управления воздушной заслонки (подсос).
Снять тягу дроссельной заслонки.
Выкручиваем гайки крепления клапанной крышки и снимаем ее.
Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
Снимаем крышку трамблера (распределителя).
Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
После совпадения меток приступаем к настройке зазоров клапанов.
| Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107. | |
| Угол проворота коленчатого вала | Регулируемые клапана |
| 8 и 6 | |
| 180 | 4 и 7 |
| 360 | 1 и 3 |
| 540 | 5 и 2 |
Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.
Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
Далее, проделываем то же самое с 6-м клапаном.
Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.
Сайт о внедорожниках, SUV, автомобилях повышенной проходимости
В процессе эксплуатации двигателя ЗМЗ-409, в результате естественного удлинения цепей, износа звездочек привода распределительных валов газораспределительного механизма, или вследствии неквалифицированно проведенного ремонта привода ГРМ, возможно значительное отклонение фаз газораспределения от номинальных значений.
Проверка фаз газораспределения и при необходимости их корректировка, нужна в случае явного снижения тяговых свойств двигателя, его неустойчивой работы на всех режимах, сильном повышении расхода топлива.
Правильность установки фаз газораспределения является одним из факторов влияющих на мощность, крутящий момент и экономические показатели двигателя. Для проверки фаз газораспределения используется комплект оснастки разработанный на автозаводе, в который входят :
— Транспортир.
— Шаблон с профилем кулачка и стрелкой.
В двигателях ЗМЗ-409.10, ЗМЗ-40904.10 и ЗМЗ-40905.10 для обоих распределительных валов следует использовать координаты точек профиля 252. В двигателях ЗМЗ-4091.10 и ЗМЗ-40911.10 для впускного распределительного вала следует использовать координаты точек профиля 240, а для выпускного распределительного вала — координаты точек профиля 252.
— Кондуктор для сверления дополнительных отверстий под штифт в звездочках распределительных валов.
Для привода распределительных валов с втулочными цепями.
Для привода распределительных валов с зубчатыми цепями.
Проверка фаз газораспределения производится на двигателе установленном на автомобиле. Для проверки фаз газораспределения с двигателя ЗМЗ-409 необходимо снять крышку клапанов, отсоединив все провода и шланги, и установить поршень первого цилиндра в ВМТ такта сжатия, повернув коленчатый вал по ходу вращения, по часовой стрелке, до совпадения риски на шкиве-демпфере коленчатого вала с ребром-указателем в виде прилива на крышке цепи. Вращение коленчатого вала против часовой стрелки недопустимо.
При этом кулачки распределительных валов первого цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы.
В случае, если вершины кулачков и метки расположены внутрь, то необходимо повернуть коленчатый вал еще на один оборот. Точную установку поршня первого цилиндра в ВМТ можно провести с помощью индикатора часового типа, который устанавливается и закрепляется в свечном отверстии первого цилиндра.
Проверка углового положения первого кулачка распределительного вала впускных клапанов.
Установить транспортир за первым кулачком распределительного вала впускных клапанов — вид «А» на схеме.
Для двигателей ЗМЗ-409.10, ЗМЗ-40904.10 и ЗМЗ-40905.10 использовать шаблон профиля 252.
Для двигателей ЗМЗ-4091.10 и ЗМЗ-40911.10 использовать шаблон профиля 240 для впускного распределительного вала.
Прижимая транспортир к верхней плоскости головки блока цилиндров, приложить и плотно прижать шаблон к поверхности первого кулачка. При этом стрелка шаблона должна показывать на транспортире угол :
— 20°30+-2°40 для привода распределительных валов со втулочными цепями, — 20°+-2°40 для привода распределительных валов с зубчатыми цепями.
При измерении ведущая ветвь цепи в районе верхнего и среднего успокоителей должна быть натянута. Для этого ключом повернуть впускной распределительный вал за четырехгранник на его теле против часовой стрелки и удерживать в этом состоянии, не допуская поворота коленчатого вала.
Проверка углового положения первого кулачка распределительного вала выпускных клапанов.
Аналогично провести проверку углового положения первого кулачка распределительного вала выпускных клапанов — вид «В» на схеме выше. Для всех двигателей ЗМЗ-409.10, ЗМЗ-40904.10, ЗМЗ-40905.10, ЗМЗ-4091.10 и ЗМЗ-40911.10 использовать шаблон профиля 252. Стрелка шаблона должна показывать на транспортире угол :
— 19°30+-2°40 для привода распределительных валов с втулочными цепями, — 19°+-2°40 для привода распределительных валов с зубчатыми цепями.
При измерении ведущая ветвь цепи в районе среднего успокоителя должна быть натянута. Для этого ключом повернуть выпускной распределительный вал за четырехгранник на его теле против часовой стрелки и удерживать в этом состоянии, не допуская поворота коленчатого вала.
При таких значениях углового положения первых кулачков впускного и выпускного распределительных валов газораспределительного механизма двигателя ЗМЗ-409 достигаются его наилучшие технико-экономические показатели.
Выставление меток
До начала работ необходимо понимать, что важно, чтобы во время процесса по замене ремня ГРМ заранее выставленные риски не сбились
. В противном случае Вам придётся углубиться в настройки и потратить не один час на установку детали.
В процессе установки ГРМ ремня важно выставить поршни таким образом, чтобы в первом цилиндре поршень находился в самой верхней точке первого цилиндра. В этом положении поршень находится в максимальном удалении от коленчатого вала
Именно в таком положении находится двигатель при правильно выставленных метках. В этом положении и надо менять ремень ГРМ.
Количество меток, а также их расположение может отличаться в зависимости от Вашего типа двигателя.
Можно выделить следующие метки:
- Метка на маховике.
- Метка на шкиве.
- Метка распредвала (две на 16 клапанном двигателе).
Все они должны совпадать перед заменой ремня грм. Для того чтобы выставить правильное положение проверните коленчатый вал за болт крепления к нему шкива
Обращаем внимание: прокручивать за шкив распредвала запрещено
После того как Вы выставили ВМТ замените ремень, затяните натяжитель.
В конце работ по установке ремня прокрутите коленвал несколько оборотов, проверьте не сбились ли риски. При необходимости повторите регулировку.
Приведение в положение ВМТ такта сжатия поршня первого цилиндра
Приведение в положение ВМТ такта сжатия поршня первого цилиндра

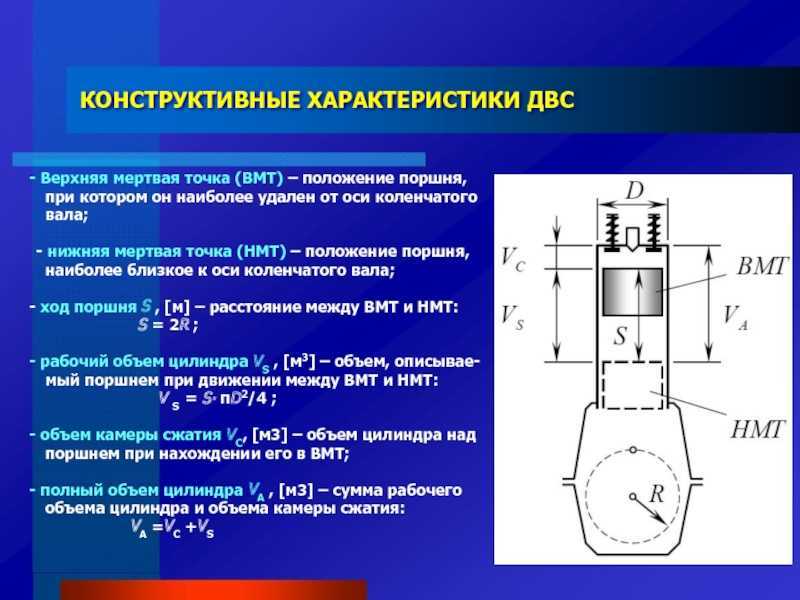

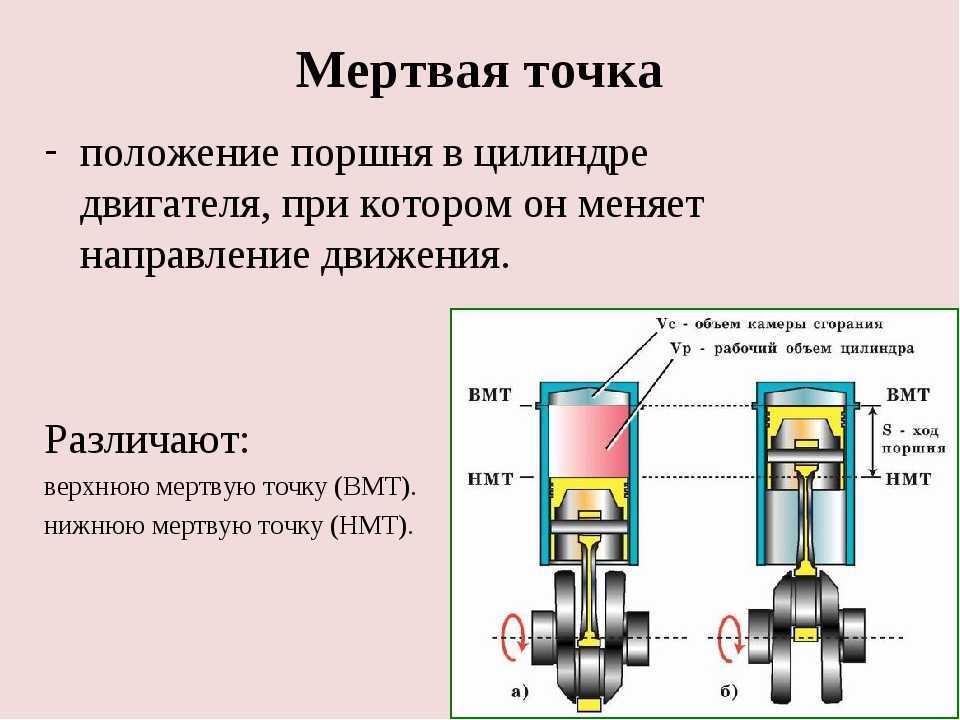

Верхней мертвой точкой (ВМТ) называется высшая точка хода поршня, определяемого вращением коленчатого вала. Каждый поршень достигает ВМТ дважды — в конце такта сжатия и, вновь, в конце такта выпуска, однако, принято подразумевать под положением ВМТ именно ВМТ такта сжатия. Распределительные метки, нанесенные на демпфере крутильных колебаний (см. иллюстрацию), установленного на передней цапфе коленчатого вала соответствуют ВМТ такта сжатия поршня первого цилиндра.
Приведение поршней в положение ВМТ является основополагающим шагом при выполнении таких процедур, как снятие коромысел, регулировка клапанов, замена распределительной цепи и звездочек и снятие распределителя.
Для приведения поршня любого из цилиндров в положение ВМТ необходимо произвести проворачивание коленчатого вала. Для этого можно воспользоваться одним из предлагаемых ниже методов. Если смотреть на двигатель спереди, нормальным считается вращение коленчатого вала по часовой стрелке.
| Перед тем как приступать к выполнению данной процедуры удостоверьтесь, что трансмиссия установлена в нейтральное положение и отсоедините от центральной клеммы распределителя провод катушки для временного вывода из строя системы зажигания. |
- Предпочтительным является метод проворачивания коленчатого вала при помощи большой сменной торцевой головки надетой на болт демпфера крутильных колебаний, ввинченный в торец вала и приводимой во вращение воротом.
- Можно воспользоваться дистанционным выключателем стартера, что позволит несколько сэкономить время. Подключите провода выключателя к клеммам S (Выключатель) и В (Батарея) стартера. Максимально близко подведя поршень к положению ВМТ при помощи выключателя, завершите процедуру способом, предложенном в предыдущем пункте.
- Если имеется возможность прибегнуть к помощи ассистента, стартер может проворачиваться короткими включениями с водительского места. После приближения поршня к ВМТ, процедура завершается при помощи сменной головки (см. пункт а)).
| ПОРЯДОК ВЫПОЛНЕНИЯ |
Принцип работы 4-тактного двигателя
Теперь о принципе работы 4-тактных двигателей. Опять же возьмем одноцилиндровый двигатель мотоцикла, но на этот раз «Honda CB 125E».
У этого мотора тоже цилиндр расположен над картером и имеет воздушное охлаждение.
Внутри цилиндра установлен поршень, связанный с коленвалом посредством шатуна. Сверху цилиндр закрыт головкой.
Конструктивной особенностью этого двигателя является наличие механизма, который обеспечивает подачу смеси и отвод продуктов горения – газораспределительный механизм.
Установлен у этого мотора он в головке блока. Суть работы этого механизма – своевременное открытие впускного и выпускного окон, которые закрыты клапанами.

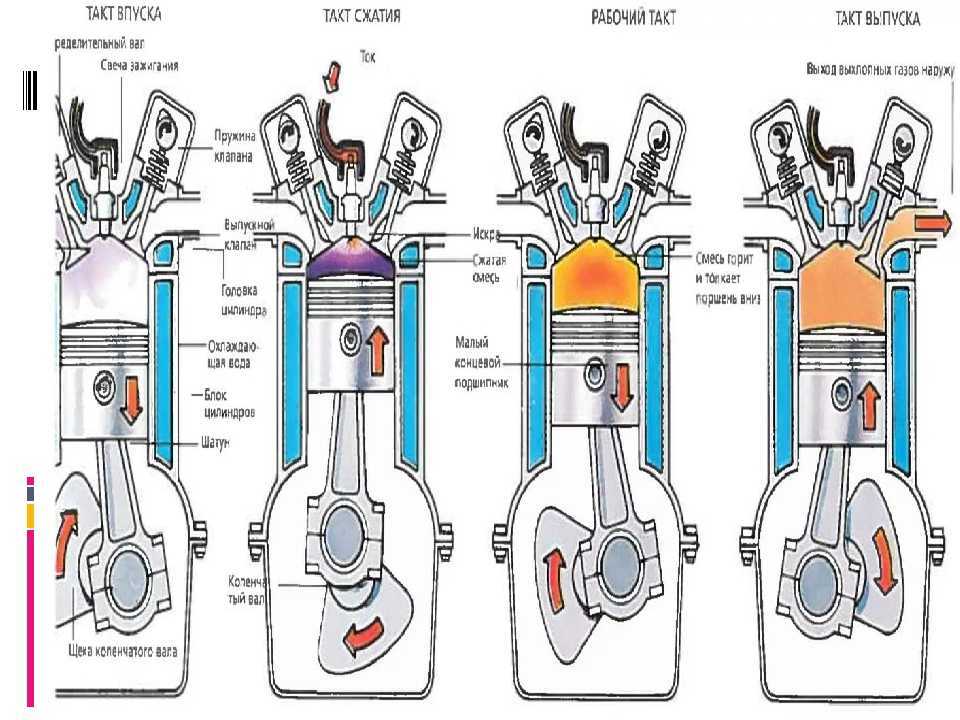

Работает все по такому принципу. Вначале – такт впуска. Чтобы обеспечить этот такт, поршень должен двигаться от ВМТ вниз. При этом клапан открывает впускное окно, через которое разрежением засасывается топливо в цилиндр.
После достижения НМТ впускное окно клапаном закрывается, поршень в это время начинает двигаться вверх, начинается такт сжатия.

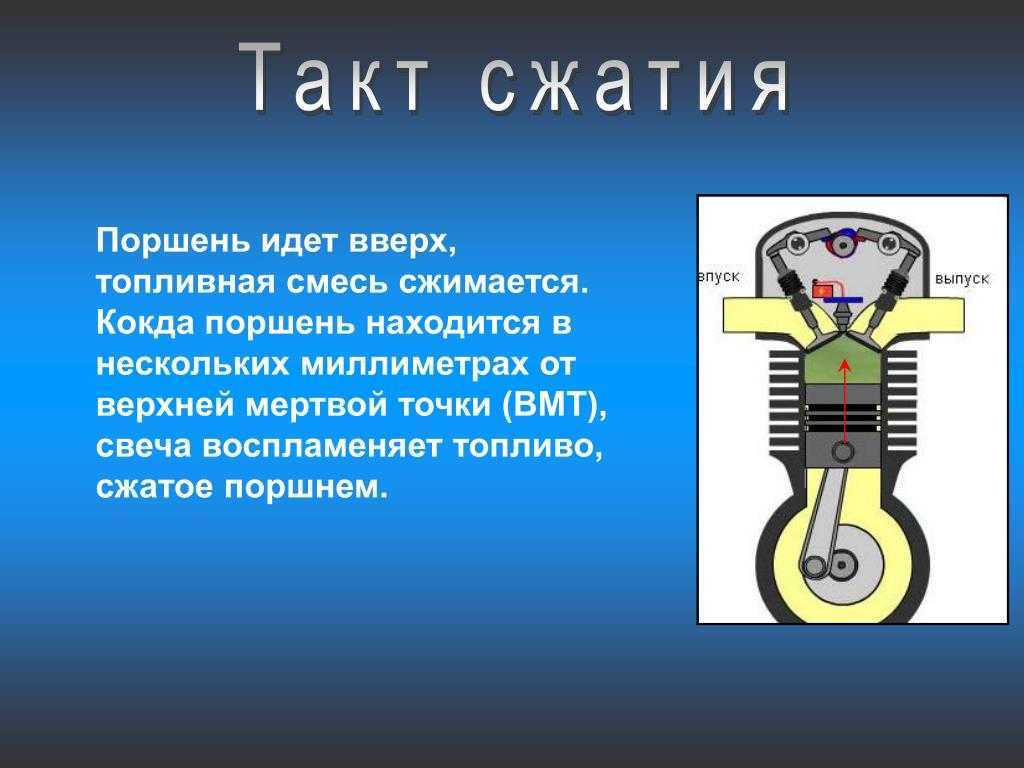

При этом такте оба окна закрыты, цилиндр полностью герметичен, а поршень при движении вверх сжимает горючую смесь, поступившую ранее.
При подходе поршня к ВМТ, когда смесь по максимуму сжата, производится ее воспламенение от искры свечи.
Избыточное давление при сгорании заставляет двигаться поршню вниз – происходит рабочий ход, при котором окна тоже остаются закрытыми.
После достижения НМТ, поршень начинает движение вверх, в этот момент клапан открывает выпускное окно и поршень выталкивает через него продукты горения.
В результате получается, что для выполнения тактов впуска и сжатия нужен один оборот колен. вала, а для рабочего хода и выпуска – еще один оборот.
Это были принципы работ 2-тактного и 4-тактного двигателей на примере мотоциклов.
Эти принципы используются на всех двигателях внутреннего сгорания – от моторчика авиамодели до мощного 12-цилиндрового мотора танка.
Что будет если ВМТ установлена неправильно
Когда поршень первого цилиндра правильно установлен в ВМТ такта сжатия, клапаны этого цилиндра полностью закрыты. В это время второй и третий цилиндры находятся в НМТ (нижней мертвой точке), а их клапаны полностью открыты.
Поэтому если установить ВМТ неправильно, то нарушатся фазы газораспределения и двигатель будет работать неправильно. При сильном нарушении машина не будет заводиться. Если поршень установлен с небольшим отклонением от ВМТ, то двигатель будет работать нестабильно: уменьшается его мощность, появляются стуки, вибрация, повышенный расход топлива, ускоренный износ элементов цилиндро-поршневой группы и слабая реакция на педаль газа.
УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА В ПОЛОЖЕНИЕ ВМТ ТАКТА СЖАТИЯ
УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА В ПОЛОЖЕНИЕ ВМТ ТАКТА СЖАТИЯ
Для того чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения, поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия. При нарушении фаз газораспределения двигатель не будет нормально работать.
Выставляйте ВМТ по метке на шкиву распределительного вала (при установке по меткам на маховике или шкиву коленчатого вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на маховике либо на зубчатом шкиву коленчатого вала (если снят шкив привода генератора). Если метки на маховике или шкиву коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ).
В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.
Проворачивайте коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать коленчатый вал за шкив распределительного вала).
Поскольку неудобно проворачивать коленчатый вал за болт крепления к нему шкива, можно сделать это следующими способами:
1. Включите любую передачу (лучше IV) и медленно прокатите автомобиль до совпадения метки на шкиву распределительного вала с меткой на задней крышке ремня привода распределительного вала.
2. Включите любую передачу и вывесите одно из передних колес. Затем поворачивайте вывешенное колесо до совпадения метки на шкиву распределительного вала с меткой на задней крышке ремня привода распределительного вала.
Метки ВМТ нанесены на зубчатом шкиву распределительного вала (выступ) и на задней крышке ремня привода распределительного вала (усик).
Кроме того, метки нанесены на маховике (риска) и на шкале заднего щитка картера сцепления (треугольный вырез). Для наглядности снята коробка передач.
Дополнительно метки нанесены на зубчатом шкиву коленчатого вала (точка) и крышке масляного насоса (треугольный вырез).
Эти метки видны только при снятом шкиву привода генератора.
Вам потребуются: накидной ключ «на 17», торцовый ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Установите рычаг переключения передач в нейтральное положение, подложите под колеса автомобиля противооткатные башмаки.
3. Снимите правое переднее колесо и правый брызговик моторного отсека.
4. Откройте капот и выверните три винта крепления передней крышки ремня привода распределительного вала
Обратите внимание: винтами бокового крепления крышки также закреплены держатели проводов. Снимите переднюю крышку
5. Проверните коленчатый вал за болт крепления к нему шкива привода генератора до совпадения меток на шкиву распределительного вала и задней крышке.
6. Выньте заглушку из отверстия в картере сцепления и проверьте совпадение меток на маховике.
Как определить вмт поршня в первом цилиндре
Рассмотрим принцип работы поршневых ДВС на примере четырехтактного карбюраторного двигателя (двигатель Отто).
На рис. 11.1 показаны схема цилиндра с поршнем ДВС и диаграмма изменения давления газа в цилиндре в зависимости от положения поршня – индикаторная диаграмма.
Первый такт двигателя характеризуется открытием впускного клапана 1к и за счет перемещения поршня от верхней мертвой точки (ВМТ) до нижней мертвой точки (НМТ) втягиванием воздуха или топливовоздушной смеси в цилиндр. На индикаторной диаграмме это линия 01, идущая от давления окружающей среды РОС в область разряжения, создаваемую поршнем при движении.
Второй такт двигателя начинается при закрытых клапанах движением поршня от НМТ до ВМТ. При этом происходит сжатие рабочего тела с увеличением его давления и температуры (линия 12). Перед тем как поршень достигнет ВМТ, происходит воспламенение топлива, в результате чего происходит дальнейшее увеличение давления и температуры. Сам процесс сгорания топлива (линия 23) завершается уже при прохождении поршнем ВМТ. Второй такт двигателя считается завершенным при достижении поршнем ВМТ.
Третий такт двигателя характеризуется перемещением поршня от ВМТ до НМТ, это рабочий такт. Только в этом такте получается полезная механическая работа. Полное сгорание топлива завершается в точке 3 и на линии 34 происходит расширение продуктов сгорания.
Четвертый такт двигателя начинается при достижении поршнем НМТ и открытии выхлопного клапана 2к. При этом давление газов в цилиндре резко падает и при движении поршня в сторону ВМТ газы выталкиваются из цилиндра. При выталкивании газов в цилиндре давление больше атмосферного, т.к. газам необходимо преодолеть сопротивление выхлопного клапана, выхлопной трубы, глушителя и т.п. в выхлопном тракте двигателя. Достигнув поршнем положения ВМТ клапан 2к закрывается и цикл ДВС начинается заново с открытия клапана 1к и т.д..
Площадь, ограниченная индикаторной диаграммой 012340, соответствует работе ДВС, совершенной за два оборота коленчатого вала двигателя (за полных четыре такта двигателя). Для расчета мощности ДВС применяется среднее индикаторное давление двигателя Рi. Это давление соответствует площади 012340 (рис. 11.1) деленной на ход поршня в цилиндре (расстояние между ВМТ и НМТ). Используя индикаторное давление, работу ДВС за два оборота коленчатого вала можно представить в виде произведения Рi на ход поршня L (площадь заштрихованного прямоугольника на рис. 11.1).
Индикаторная мощность ДВС (кВт) в расчете на один цилиндр определяется выражением
Коэффициент 1/2 в уравнении 11.1 соответствует четырехтактному двигателю, в котором один рабочий ход совершается за два оборота коленчатого вала.
Из уравнения 11.1 следует, что мощность ДВС прямо пропорциональна среднему индикаторному давлению, объему цилиндра и числу оборотов коленчатого вала. Максимальное число оборотов у большинства ДВС одинаково, это объясняется прочностными характеристиками металла в двигателе. Среднее индикаторное давление у одинаковых типов ДВС тоже одинаково. Поэтому объем цилиндра ДВС практически определяет его мощность, что и используется в бытовой практике для оценки мощности ДВС.
Верхняя мертвая точка (ВМТ) для поршня № 1 — установка

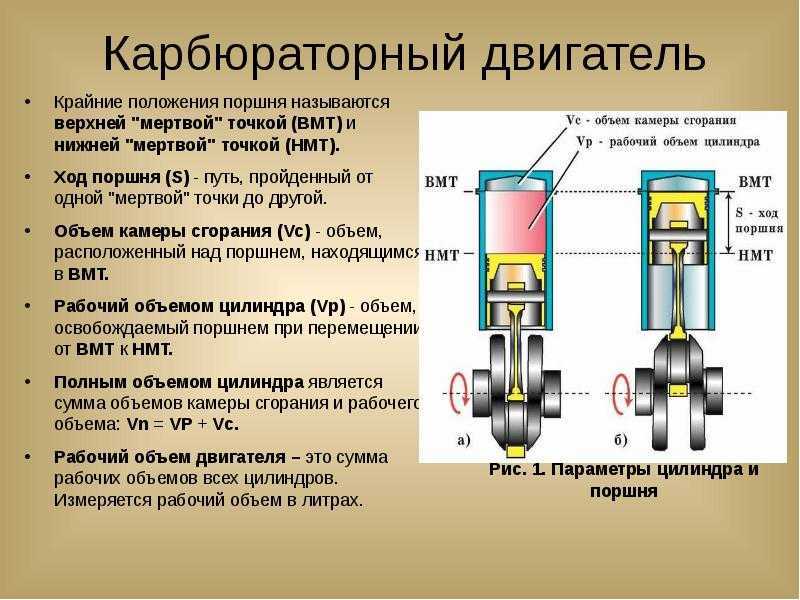

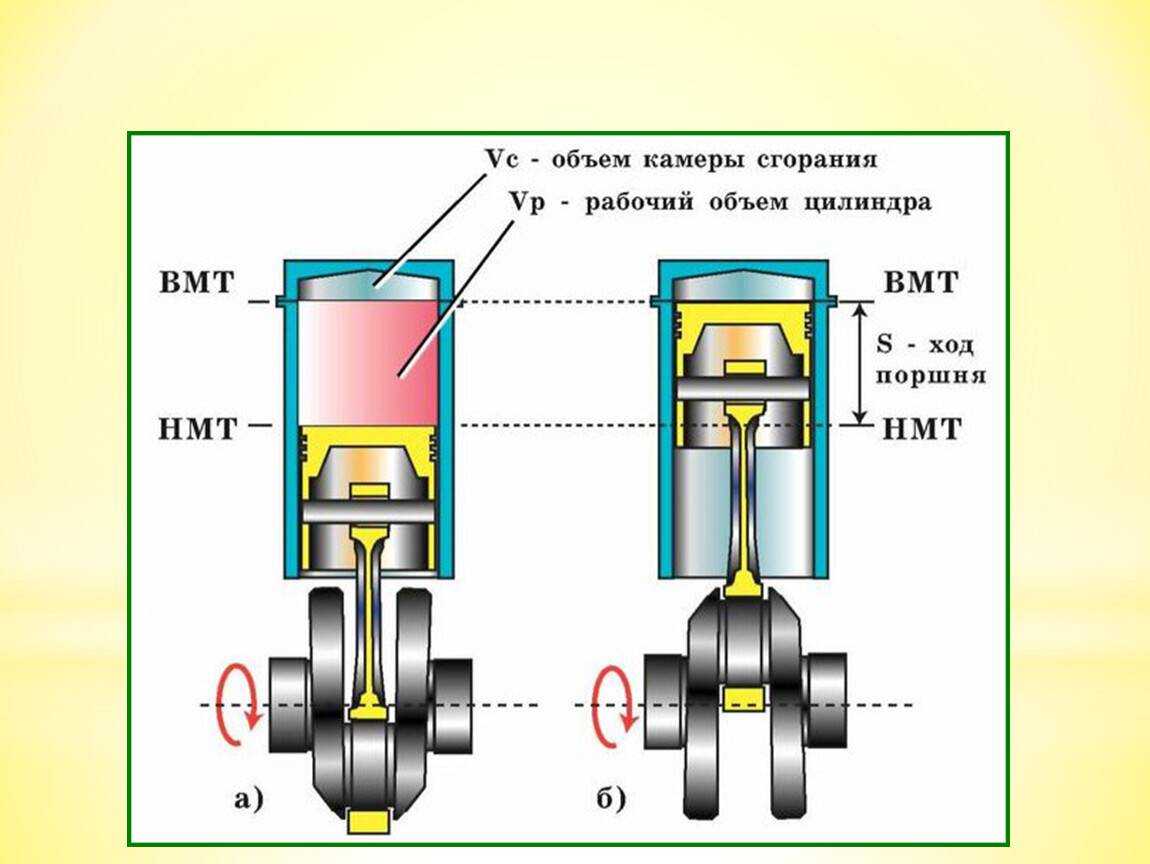

1 Движение поршня от нижнего до верхнего положения называется ходом поршня. Верхняя мертвая точка — точка наивысшего положения, занимаемого поршнем при вращении коленчатого вала. Поскольку поршень за рабочий цикл дважды достигает своего наивысшего положения (один раз — в конце такта сжатия и еще раз — в конце такта выпуска), за ВМТ обычно принимают наивысшее положение поршня в конце такта сжатия.
2 Установка поршня в ВМТ — основная процедура для многих операций, таких как регулировка зазора в механизме привода клапанов, замена цепи ГРМ и звездочек распредвала/коленвала.
3 Перед началом этой процедуры установите рычаг (селектор) КПП в нейтральное положение и затяните стояночный тормоз (или подклиньте задние колеса). Отключите систему зажигания, отсоединив разъемы первичной цепи от блока катушек зажигания/модуля зажигания (см. главу 5). Снимите также давление в топливной системе (см. главу 4А, параграф 12).
4 Чтобы установить любой поршень в ВМТ, коленвал следует проворачивать только по часовой стрелке (если смотреть со стороны цепи ГРМ). Это можно сделать одним из следующих способов:
а) Предпочтительный способ. Коленвал проворачивают головкой с воротком («трещоткой») за болт крапления шкива коленвала.
б) Можно попросить помощника короткими включениями стартера (ключ—в замке зажигания) провернуть стартер. Для точной установки коленвала все равно потребуется головка с воротком. Проследите за тем, чтобы помощник к этому моменту уже покинул салон автомобиля, вынув из замка ключ зажигания.
5 Выверните свечи и установите компрессометр в свечное отверстие первого цилиндра (см. рис. 3.5)
Рис. 3.5. Для определения ВМТ поршня цилиндра № 1 такта сжатия компрессометр установите в свечное отверстие цилиндра № 1
(прибор с резьбовым наконечником и гибким шлангом длиной сантиметров пятнадцать использовать предпочтительнее).
6 Проворачивайте коленвал по часовой стрелке до тех пор, пока стрелка манометра не начнет подниматься, указывая на такт сжатия
7 После того как такт сжатия начался, ппршень цилиндра № 1 надо установить в наивысшее положение, что и будет соответствовать его ВМТ.
8 Продолжайте проворачивать коленвал до тех пор, пока метка на демпфере коленвала не совпадет с цифрой «О» (ВМТ) на крышке привода ГРМ (см. рис. 3.8).
Рис. 3.8. Совместите метку на демпфере коленвала с отметкой «О» на шкале на крышке цепи привода ГРМ
В этой точке поршень цилиндра № 1 находится в ВМТ такта сжатия. Если же метки совпали, а компрессии нет, то это означает, что поршень находится в ВМТ такта выпуска. Сделайте еще один полный (360°) оборот коленвала.
Примечание. Если компрессометр недоступен, можно вставить какой-нибудь тупой предмет в свечное отверстие № 1 и затем, по мере проворачивания коленвала, определить начало такта сжатия по шипению выходящего воздуха. Оставшаяся часть процедуры идентична вышеописанной.
9 После того как поршень № 1 будет установлен в ВМТ такта сжатия, остальные поршни можно поочередно установить в это же положение, проворачивая коленвал всякий раз еще на 180°, в соответствии с порядком зажигания (см. Спецификации). Например, провернув коленвал на 1 80° (от ВМТ поршня цилиндра № 1), ВМТ такта сжатия займет поршень цилиндра № 3.
