Процедура замены цепи грм змз-406 волга газ-31105 (+видео)

Транспортир змз 406 и правильная установка распредвалов змз 406

Тема статьи – транспортир змз 406, 405, 409 и установка распредвалов змз 406. В продаже существует достаточное количество разных транспортиров, от разных производителей. Все они представляют из себя вариации на заводские чертежи и почти все страдают погрешностями, как на своей шкале, так и по прилеганию к кулачку распредвала. На основе практической работы, я сделал свой вариант транспортира.

Теория

Все 16-клапанные двигатели отличаются одной особенностью – необходимо ОЧЕНЬ точное выставление фаз. Для этой операции необходимо два инструмента – индикатор ВМТ и фазометр. Иногда на сайтах встречается народное название – транспортир для распредвалов. Для более сложных настроек и совсем нестандартных распредвалов подобные инструменты уже не прокатывают. Необходима работа с тремя индикаторами. Но мы говорим о стандартном двигателе. В вариантах Евро-0 и Евро-2, все можно было настроить вообще без приборов, но это не наши методы работы. Как говорил герой одного фильма: работа проделана большая, но так дальше продолжаться не может. Когда я начинал работать с двигателями данного семейства, честно говоря не ожидал, что они окажутся такими капризными в настройке, особенно в модификация евро-3, евро-4. Самая популярная операция на сегодняшний день, как я ее называю, это тюнинг-лайт. Комплекс работ в себя включает: замену гидрокомпенсаторов, свечей, роликов, ремня и правильная установка распредвалов змз 406, 405, 409.

Транспортир змз 406, мой вариант

транспортир по заводским чертежам Чем меня не устраивал вариант, который продается во всех магазинах? Как я уже говорил, они изготовлены с достаточно большой погрешностью (плюс минус 1 градус точно). И самое главное с данным вариантом достаточно трудно работать, в плане настройки. Я хотел сделать вариант, чтобы сразу видеть попал я плюс минус 2 градуса или нет, а уже потом настраиваться более точно. Дальнейшая практика показала, что работать стало и быстрее, и удобнее. Сделал я его из 3 мм фанерки и покрыл лаком. В течение года профессиональной работы с ним ничегошеньки не случилось. О чем еще считаю нужным сказать. Если у вас на руках ТОЛЬКО ОДИН транспортир змз 406, не рассчитывайте на отличный результат. Максимум «на четверочку». Причина подробно расписана встатье про индикатор ВМТ. Метка на шкиве коленвала может быть только ориентиром, чтобы двигатель завелся и поехал. Но для снятия максимальных характеристик это не пойдет. Фазометр в моем исполнении отдельно не продается, он прилагается к комплектам ГРМ в качестве подарка.

мой вариант транспотрира

Установка распредвалов змз 406, засада

В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.

Вопрос-Ответ

Какие углы вы выставляете? Я мог бы сказать, что это секрет фирмы))), но, если я уж об этом сказал, наверное придется расколоться. Работаю с заводскими углами, 20- впуск, 19 – выпуск. Если клиент хочет капельку добавить «низов» и готов пожертвовать стабильными оборотами на холостом ходу, то оба вала можно синхронно повернуть на градус раньше. То бишь, 19 – впуск, 20 – выпуск.

zmz-fr.ru

Как найти вмт на 406 двигателе

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепей привода газораспределительного механизма, не нарушалась установка фаз газораспределения

При нарушении фаз газораспределения двигатель не будет нормально работать.

Снять пробку 1 маслозаливной горловины. Снять наконечники 2 свечей зажигания с уплотнителями 3 проводов высокого напряжения и проводами

Отсоединить шланг 5 и трубку 7 вентиляции картера от штуцеров на крышке 6 головки блока

Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

Метки: зарядка гидронатяжителя, установка гидронатяжителя цепи

Комментарии 22

веришь нет, обычный кухонный нож маленький который уже на половину сточеный и не нужен с ключем на 19, 30 секунд и готово))

когда первый раз заряжал порезался не отрицаю)после были десятки раз перезарядки и миновало)

При заворачивании крышки я устанавливаю корпус гидронатяжителя в тиски, губки которых разведены на ширину шлицов. Очень легонько зажимаю и потом ладошкой закрутить гораздо удобнее.

в тиски опасно, можно и деформировать…

Ни в коем случае не затягивать! Тиски нужно свести ровно насколько, чтобы не проворачивался корпус.С дуру можно что угодно деформировать

Привет. А какой комплект ГРМа можешь посоветовать для замены?! Е3.

Как заказать? И что за грм

Заказать можно только тут.magazin4x4.ru/avtozapchasti/komplekty-grmтам где написано «Втулочно-роликовая цепь Platinum» это комплекты Родоса.

Интересно, какие из них лучше

Заказать можно только тут.magazin4x4.ru/avtozapchasti/komplekty-grmтам где написано «Втулочно-роликовая цепь Platinum» это комплекты Родоса.

Чото я не врублю, как это заказывать, по предоплате что ли, и надо зарегистрироваться на сайте?

Впервые в интернет магазин попали? Позвоните хотя бы или на почту напишите.

Да впервые, чтобы написать надо зарегистрировать на сайте, а не получается

+79612511007 Андрей, это хозяин магазина.

Да не за что, владельца знаю лично. Можно спокойно у него брать.

Как заказать? И что за грм

Бро в поиске бонтрейд найди там компенсы бомба появились))

Бро, это соседский УАЗ, там всё что можно старое оставляется, вся грм что и стояла…

Для зарядки натяжителей есть специальный патрон с кантиком для ужержания стопорного кольца, но это ладно, кому как нравится. Просто когда в неопытных руках он выстреливает в руке так, что никто не найдет )))

А по поводу холостого хода гидрика, очень качественно получилось снять и объясгить, отличная работа, спасибо.

» Как правильно зарядить

На двигателе установлено два гидронатяжителя одинаковой конструкции — для верхней и нижней цепей.

Снятие гидронатяжителей ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Отсоединяем шланг вакуумного усилителя тормозов от впускного трубопровода.

Для удобства работы с гидронатяжителем снимаем топливный насос и отводим его в сторону, не отсоединяя шлангов (см. Снятие топливного насоса).

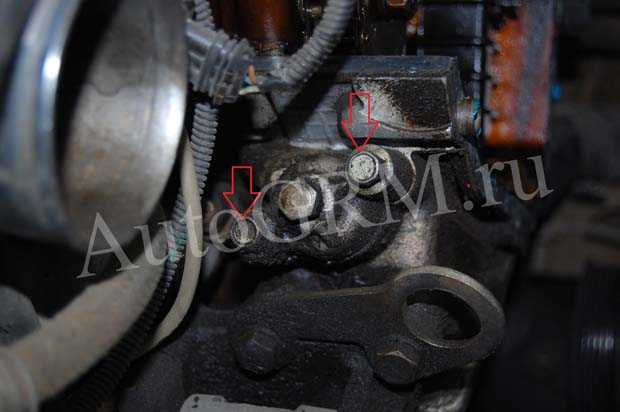

Ключом на 12 отворачиваем два болта крепления крышки.

ВНИМАНИЕ Отворачивая второй болт, придерживаем крышку гидронатяжителя рукой (она поджата изнутри натяжителем). Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки. Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки

Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки.

Аналогично снимаем нижний гидронатяжитель.

Сводим губки тисков, оставив между ними зазор 19 мм.

ВНИМАНИЕ Не сжимайте в тисках корпус натяжителя. Разбирая сразу два гидронатяжителя, не перепутайте их плунжерные пары, так как они подобраны с определенным зазором. Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием

Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием.

Вынимаем из корпуса пружину.

. и плунжер Промываем все детали в бензине или керосине, продуваем сжатым воздухом и смазываем моторным маслом.

Из стального листа толщиной 0,8–1,0 мм вырезаем полосу (шириной 10–15 мм и длиной 25 мм). Круглогубцами или на оправке сгибаем ее в кольцо диаметром как у плунжера.

Устанавливаем плунжер в корпус.При необходимости, тонкой отверткой поправляем запорное кольцо.

Отверткой нажимаем на дно, утапливая плунжер до упора.

Отверткой нажимаем на дно, утапливая плунжер до упора.

Изготовленной оправкой фиксируем стопорное кольцо в корпусе гидронатяжителя.

В плунжер устанавливаем пружину, а сам корпус – в тиски.

Преодолевая сопротивление пружины, заворачиваем клапан в корпус гидронатяжителя. Отверткой затягиваем клапан, удерживая корпус в тисках (как при разборке).

У правильно заряженного натяжителя плунжер должен удерживаться в корпусе.

Чтобы гидронатяжитель не разрядился , не нажимайте на выступающий конец плунжера, а после установки гидронатяжителя в канал головки блока — на сам натяжитель.

Разрядка гидронатяжителей ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Устанавливаем гидронатяжитель в заряженном состоянии, смазав канал в головке блока и, при необходимости, заменив поврежденную прокладку крышки. После установки крышки приводим гидронатяжитель в рабочее состояние — разряжаем . Для этого.

. ключом на 12 выворачиваем пробку из крышки гидронатяжителя.

Отверткой через отверстие нажимаем на натяжитель, который разрядившись , вытолкнет отвертку.

Обратная сборка

Сперва необходимо правильно установить фазы газораспределения. Для этого прокручиваем коленчатый вал до тех пор, пока первая метка на нем не совпадет со второй на блоке цилиндров. Поршень первого цилиндра должен быть в положении верхней мертвой точки. Далее устанавливаем успокоитель цепи. Болты пока не закручиваем. Смазываем машинным маслом нижнюю цепь и надеваем ее на шестерню ведомую и коленвала. Предпоследнюю устанавливаем так, чтобы штифт вошел в отверстие промежуточного вала. Метка на шестерне должна совпадать с той, что имеется на блоке цилиндров. При этом часть цепи, которая проходит через успокоитель, будет натянута. Закручиваем крепежные болты шестерен промежуточного вала. Под них устанавливают стопорную пластину.

Рекомендуется использовать динамометрический ключ. Усилие затяжки – от 22 до 25 Нм. Когда болт закрутится с нужным моментом, этот ключ начнет прощелкивать – переходим ко второму элементу. Не забываем зафиксировать оба болта стопорной пластиной. Ее края отгибаем при помощи молотка и зубила. Далее нажимаем на рычаг натяжителя и проверяем, совпали ли метки на блоке цилиндров и на шестерне. Закручиваем болты успокоителя и смазываем верхнюю цепь. Надеваем ее на шестерню промежуточного вала. Прокручиваем распредвал по часовой стрелке. Надеваем цепь на вторую шестерню. В ее отверстие должен войти штифт распредвала.

Снятие и разборка гидронатяжителей цепей УАЗ Патриот 3163

Вам потребуются: ключ «на 12», отвертка.

Поскольку гидронатяжители постоянно поддерживают цепи в натянутом состоянии независимо от растяжения цепей и износа башмаков, в процессе эксплуатации отпадает необходимость в регулировке натяжения цепей.

Рис. 5.5. Гидронатяжитель цепи: 1 – резьбовая пробка; 2 – обратный шариковый клапан; 3 – запорное кольцо; 4 – плунжер; 5 – корпус; 6 – пружина; 7 – стопорное кольцо

Устройство гидронатяжителя цепи показано на рис. 5.5. Плунжер 4 установлен в корпусе 5. В плунжер вставлена пружина 6, которая сжата резьбовой пробкой 1. В пробке установлен обратный шариковый клапан 2. На плунжер надеты запорное 3 и стопорное 7 кольца. На рисунке гидронатяжитель цепи показан в нерабочем («заряженном») состоянии, когда стопорное кольцо удерживает плунжер от перемещения. Для того чтобы привести гидронатяжитель в рабочее состояние («разрядить» его), нужно нажать на конец плунжера так, чтобы стопорное кольцо переместилось в проточку меньшего диаметра на плунжере, тогда под действием пружины плунжер переместится из корпуса. На двигатель гидронатяжитель устанавливают в «заряженном» состоянии. Под действием пружины и масла, поступающего через клапан из системы смазки двигателя, плунжер нажимает на башмак натяжителя и поддерживает цепь в натянутом состоянии. По мере того как растягивается цепь и изнашивается башмак натяжителя, плунжер дальше выходит из корпуса, запорное кольцо перемещается в следующую кольцевую канавку на корпусе, препятствуя перемещению плунжера в обратном направлении. При ударах цепи по башмаку натяжителя (например, при изменении режима работы двигателя) плунжер перемещается назад в корпус на ширину проточки под запорное кольцо. При этом он сжимает пружину. Кроме того, клапан закрывается и дополнительно происходит демпфирование за счет того, что масло выдавливается через зазор между плунжером и корпусом. Гидронатяжители верхней и нижней цепей абсолютно одинаковые.

1. Выверните болты, придерживая крышку гидронатяжителя, так как на нее воздействует пружина.

2

Осторожно снимите крышку с прокладкой и шумоизоляционной шайбой гидронатяжителя.

3. Извлеките натяжитель из гнезда головки блока цилиндров.

4. Аналогично снимите натяжитель нижней цепи.

5. Выверните резьбовую пробку 1 и выньте пружину 2.	6. Выньте плунжер 1 из корпуса 2 гидронатяжителя.

7. После разборки промойте все детали в бензине и просушите. Осмотрите плунжер. Если на его поверхности есть задиры или забоины, сломано запорное или стопорное кольцо, замените гидронатяжитель.

8. Осмотрите корпус. Если на внутренней поверхности корпуса обнаружены задиры и глубокие царапины или повреждены кольцевые канавки под запорное кольцо, замените гидронатяжитель.

9. Плунжер в корпусе должен перемещаться свободно. Если плунжер в каком-либо положении заедает в корпусе, замените гидронатяжитель.

10. Плунжер должен перемещаться в корпусе, когда запорное кольцо вошло в кольцевые канавки на корпусе, только в направлении, в котором он перемещается под действием пружины. Если плунжер перемещается в обратном направлении, замените гидронатяжитель.

Авто УАЗ 3163 (Патриот) 2005+

5.10.2 Снятие и разборка гидронатяжителей цепей

Вам потребуются: ключ «на 12», отвертка.Поскольку гидронатяжители постоянно поддерживают цепи в натянутом состоянии независимо от растяжения цепей и износа башмаков, в процессе эксплуатации отпадает необходимость в регулировке натяжения цепей.Рис. 5.5. Гидронатяжитель цепи: 1 – резьбовая пробка; 2 – обратный шариковый клапан; 3 – запорное кольцо; 4 – плунжер; 5 – корпус; 6 – пр…

5.10.3 Сборка («зарядка») и установка гидронатяжителей цепей

Рис. 5.6. Оправка для сборки гидронатяжителя цепиВам потребуются: те же инструменты, что и для снятия и разборки гидронатяжителя, а также специальная оправка, размеры которой показаны на рис. 5.6.Перед сборкой смажьте плунжер и внутреннюю поверхность корпуса чистым моторным маслом.1. Зажмите в тиски оправку в вертикальном положении.2. Установите на оправку корпус …

Чтайте также:

в начало

Это интересно: Педаль сцепления ГАЗ 3110 1996-2004: разъясняем основательно

Особенности конструкции

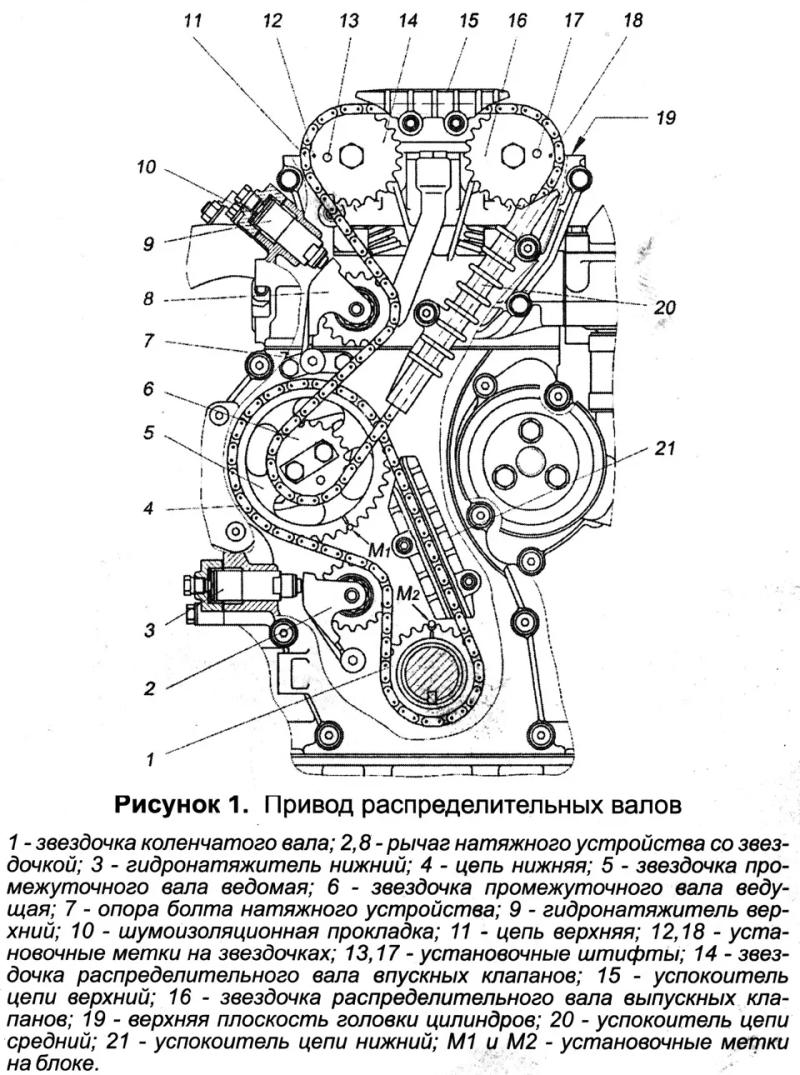

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

1. Впуск топливной смеси в камеру сгорания.
2. Такт сжатия.
3. Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
4. Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Как снять натяжитель цепи на ЗМЗ 406?

На двигателе ЗМЗ 406 установлено два натяжителя аналогичной конструкции: для верхней и нижней цепи ГРМ.

Для удобства извлечения верхнего гидронатяжителя может потребоваться отсоединить трубопровод вакуумного усилителя тормоза от патрубка или снять топливный насос с креплений. Перед началом замены рабочую поверхность следует очистить от пыли.

Натяжитель установлен под крышкой с двумя болтами. При отвинчивании гаечным ключом, крышку нужно удерживать рукой, так как она находится под давлением пружины. Отворачивать болты необходимо равномерно.

После снятия крышки гидронатяжитель легко извлекается. Под крышкой расположена прокладка и шумоизоляционная шайба. Если они изношены, потребуется замена.

Нижний гидронатяжитель извлекается аналогично, главное обеспечить к нему свободный доступ. Иногда требуется отсоединить генератор.

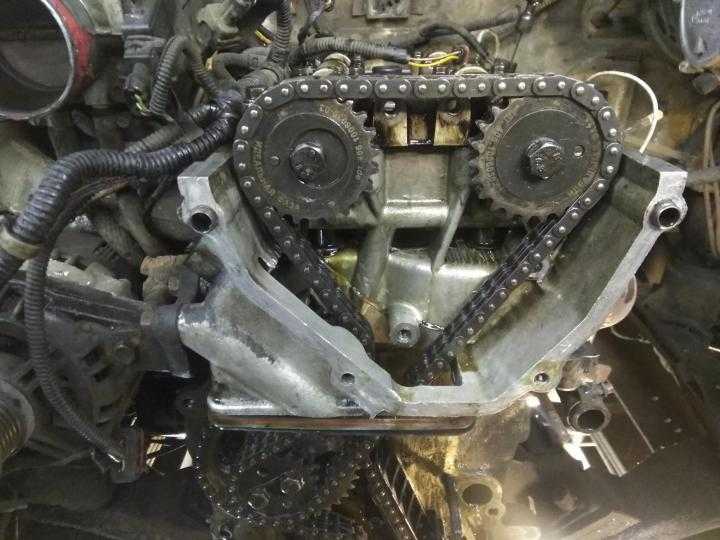

Где расположена цепь?

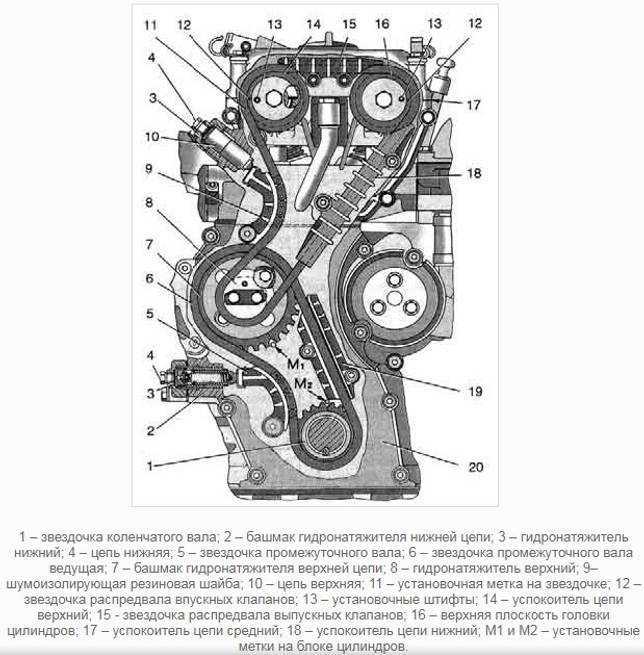

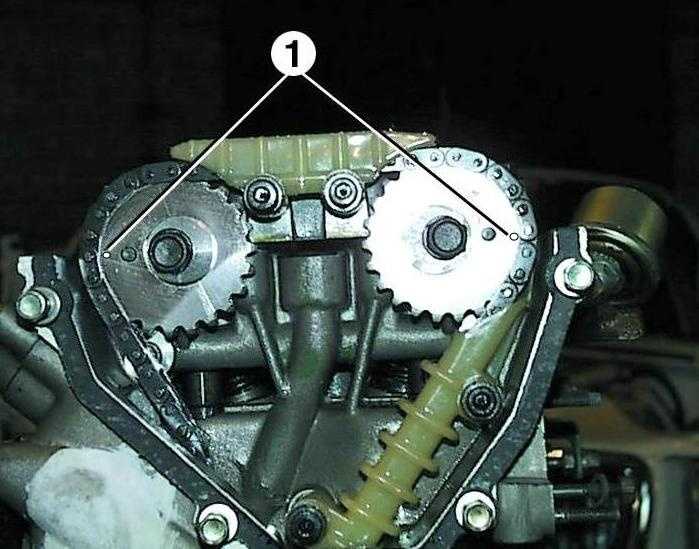

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Как выставить зажигание на ЗМЗ 406 инжектор

Каждый силовой агрегат имеет свои особенности. Поэтому метки и зажигание выставляется в соответствии с этими особенностями. Также и ЗМЗ 406 имеет нюансы, о которых нужно знать каждому, кто эксплуатирует мотор.

Работа мотора состоит из следующих процессов (их называют фазами):

1. Ввод смеси горючего в камеру сгорания.
2. Сжатие смеси.
3. Ход поршня сверху вниз.
4. Выход выхлопного газа.

Микропроцессорная система зажигания у ЗМЗ 406 управляет клапаном двигателя экономайзера. Состоит из блока управления, датчиков и механизмов, которые приводят в действие всю систему. Правильная установка системы зажигания при замене обеспечит стабильную работу двигателя в зимних и летних условиях.

О том, как провести установку в следующем блоке.

Установка зажигания 406 двигателя автомобиля

Установка меток зажигания на двигателе проводится следующим образом:

1. Берут головку на 12 и откручивают крышку ГБЦ. Ее держат всего четыре болта. Те болты, которые находятся снизу, укорочены.
2. Демонтируют эту крышку. Не забывают про уплотнительную прокладку.
3. Одевают головку под номером 36 и вставляют в шкив болта коленчатого вала. Затем его крутят. Кручение производится по часовой стрелке.
4. Коленвал выставляют таким образом, чтобы совпадал с положением ВМТ такта сжатия первого цилиндра.
5. Отметина на шкиве коленчатого вала должна находится ровно напротив выступа передней крышки ГБЦ.
6. Риски на звездочках распределительных валов не должны смотреть друг на друга.
7. Риски звездочек располагают на уровне верхней кромки ГБЦ.
8. После того как эти метки выставлены, коленвал крутить не нужно.
9. Демонтируют натяжитель верхнего ремня.
10. Откручивают два крепежа и снимают успокоитель.
11. Переходят к нижнему натяжителю и успокоителю. Динамометрическим ключом ослабляют натяжение и снимают натяжитель и успокоитель.
12. Откручивают болт крепежа звездочки, а потом ее снимают.
13. То же самое делают со звездочкой впускных валов.
14. Демонтируют крышку распедвала.

Коленвал двигателя ЗМЗ 406

Коленчатый вал мотора нужен для преобразования усилий агрегата в крутящий момент

Поэтому важно при разборе и замене цепи, выставлении меток зажигания, обратить внимание на целостность устройства. Износ коленвала, разрушение или даже небольшой изгиб могут серьезно навредить работе двигателе в будущем

Вопрос-ответ

Когда данный комплект я ставлю своими руками, я даю гарантию от 3 месяцев до полугода без ограничения пробега, в зависимости от остального состояния двигателя. Конечно, когда речь идет о нашей бескрайней родине, такие гарантии были бы глупостью с моей стороны. Но надеюсь, что это отображает для клиентов примерную надежность комплекта.

Возможно или нет приобретение части данного комплекта?

Возможно. Например, клиент хочет переклепать мерседовские цепи, поставить другие звезды или натяжители. В таком случае цена комплекта обсчитывается индивидуально и никаких гарантий с моей стороны конечно уже быть не может.

Меняются или нет комплектующие в данном наборе?

Как я уже говорил выше меня лично подобный подход других производителей и раздражает и вызывает непонимание. Поэтому главные компоненты данного набора неизменны. За год продаж, по сравнению с первичным фото я изменил только натяжители цепей. Заменив в комплектах натяжители с индикатором износа, на обычные без индикатора (того же производителя). Это было связано со здравой логикой, зачем на новых «нулевых» двухрядных цепях индикатор износа? Который может понадобиться через несколько лет эксплуатации. Да и ценообразование комплекта вещь тоже немаловажная.

Сообщества › ГАЗ Волга › Блог › Как установить нижний гидронатяжитель ЗМЗ-406 без снятия поддона?

Гидронатяжитель упирается в торец натяжного устройства (у меня звезды), здесь газелист дал совет: www.gazelleclub.ru/forum/…hitelia-tcepi-ne-snimaia/ но вообще не хочется чтобы в масле какие то там картонки плавали. ЗМЗ не предлагать, я их и поставил — теперь как трактор.

Комментарии 22

По поводу вариантов без снятия все уже высказались), могу сказать только по выбору натяжителя — для меня теперь выбор только ISAI, надоели лотереи с гидронатяжителями, у большинства механических, представленных на рынке частенько рейка выполнена из сырого металла, в итоге перестаёт держать преднатяг.

те что по центру в каталоге… в крышке гидронатяжителя есть пробка… выкрути её перед установкой, далее бери заряженный гидрик, вставляй его на место, закрывай крышку, притягивай 2мя болтами… после уже так сказать почти затянутой крышки, бери шток (штырь) чтобы он проходил в отверстие крышки и нажми на гидронатяжитель он должен рассухариться, там стоит стопорное кольцо… был бы у меня мой соболёк, я бы снял видео как менять гидронатяжители… точно не помню но кажется в БЖ на моей странице что то есть… глянь.

А я разве спрашивал как их менять? Их только хромой или ленивый не заменит, суть была в том, что изложено на картинке в первом посте. Все решилось наклоном машины.

Когда гидронатяжитель ставил, ты крышку гидронатяжителя герметиком мазал? Какую прокладку ставил(фирма)? гидронатяжитель меняется не снимая поддона

Герметиком не мазал, прокладка зеленая Фритекс, ГРМ менял комплектом, нижний ставил еще без поддона и звезду приходилось приподнимать снизу по описанной выше причине.

Натяжитель LS Люкс Сервис Ракета. И ничего более.

Да это я уже уяснил, мне больше интересно как нижний без снятия поддона поставить?

Лс групп бери натяжители. Они не раскручиваются и собраны добротно. В борт журнале есть инструкция по перезарядке.

Наверно их и возьму вот только как нижний поставить, не снимая поддон?

Ничего лучше в голову не приходит чем наклонить двигатель отвернув от одной подушки и установив авто на домкрат, наклона в 20 градусов должно хватить для аккуратной установки натяжителя.

Я бы наверное все-таки поддон снял, заодно и грязь из него вытряхнул.

Я тоже про наклон машины думал. Да я только ГРМ комплектом сменил, поддон на герметике с прокладкой 405 ЕВРО-3 за 450 руб. Ваще ваще не хочется все это отрывать…

не суй туда никакие картонки, коли гидрики хочешь сберечь. И на ЗМЗ зря гонишь, причину надо искать.

На змз еще гнать и гнать, еще что его и подделывают. Весь ГРМ Прогресс, а гидронатяжители ЗМЗ, но возможно паленка, а стучат точно они:

стучит, конечно он. но звук, как будто в на нем давления масла нет вообще. если думаешь, что дело именно в натяжителе, попробуй БОН. на практике зарекомендовали себя неплохо

не суй туда никакие картонки, коли гидрики хочешь сберечь. И на ЗМЗ зря гонишь, причину надо искать.

От того, что продают под клише змз и двойной ресурс газ держаться нужно как можно дальше. Эти «оригинальные запчасти» наш завод закупает у китайских конторок разной степени паршивости и ставит свою «оригинальную» наценку. Лучше поизучать отзывы и найти неплохие аналоги, даже тот же Китай на в 2-3 раза дешевле.

от двойного ресурса и золотой серии я и держусь подальше. а вот непосредственно натяжителями змз я доволен. а вот об аналоги обжигался.

b2motor.ru/catalog/gaz/zmz406/13998 я бы этот взял, его еще «евро 3 ракета» зовут, по крайне мере с brodyagos такой ставили www.drive2.ru/l/6941963/ качество порадовало

А как же люкс сервис?

Лс групп и люкс сервис одна контора, некоторое время назад разделившаяся. Ассортимент аналогичен.

А как же люкс сервис?

Виталик абсолютно прав, почитай мой бж ))

Натяжители даже змз не могут сделать нормальный двигатель трактором

Закончили осмотр, приступаем к силовым упражнениям

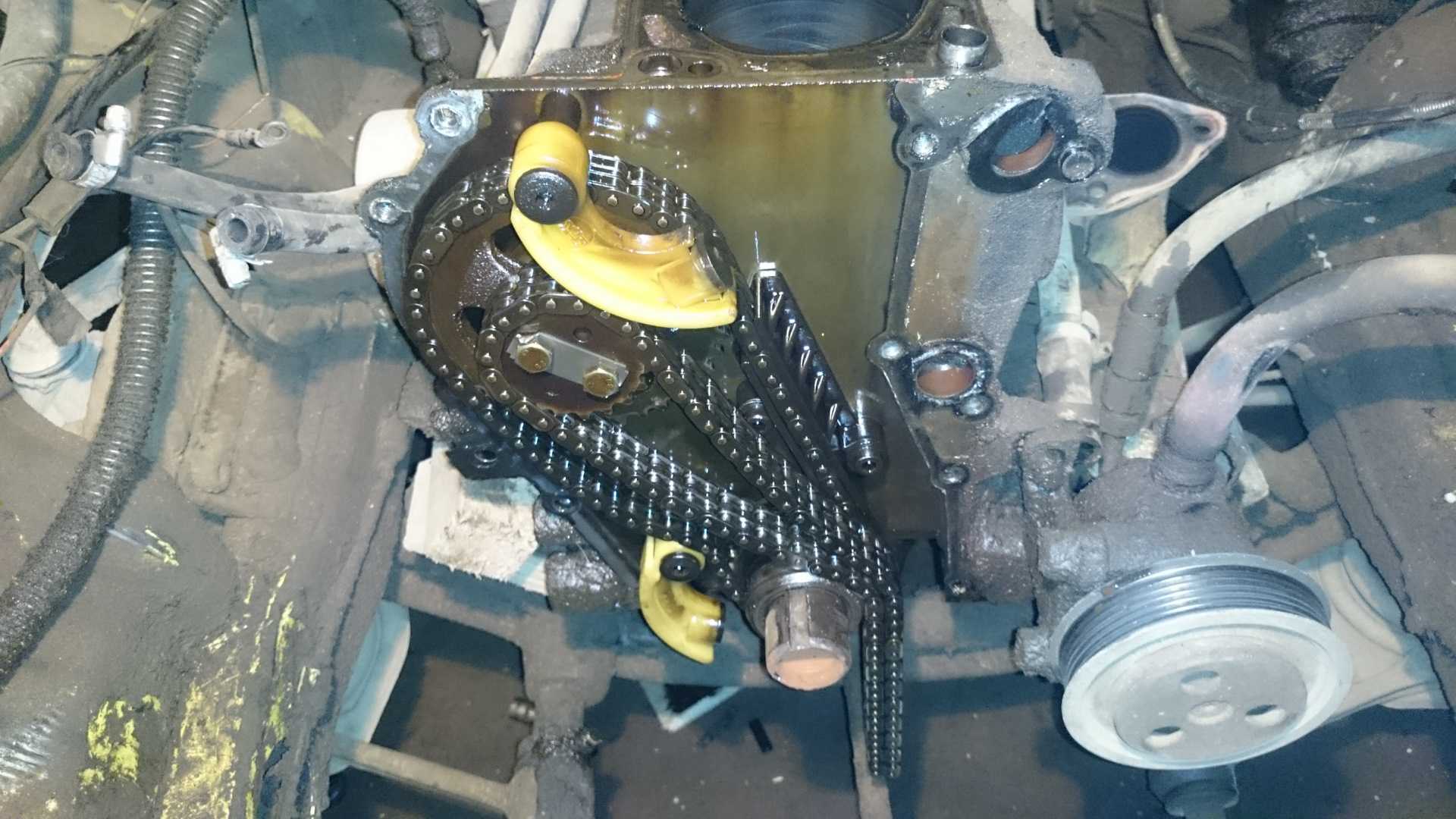

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

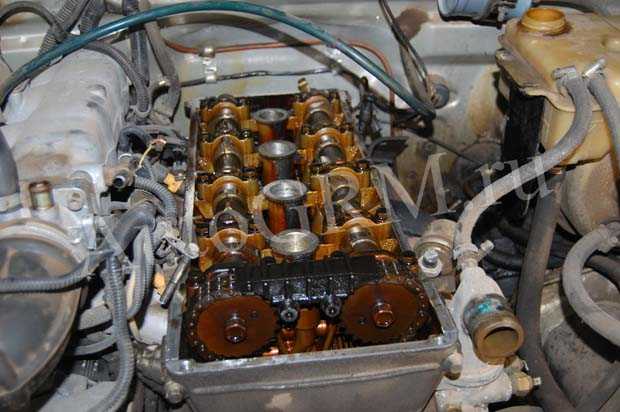

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

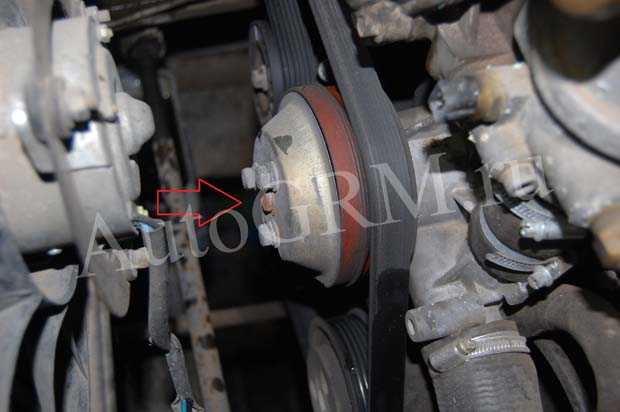

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

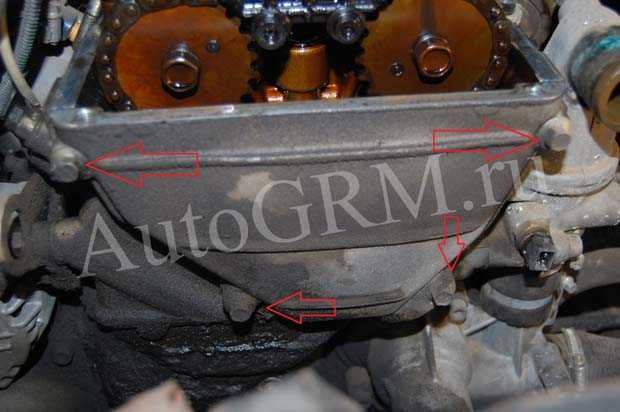

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

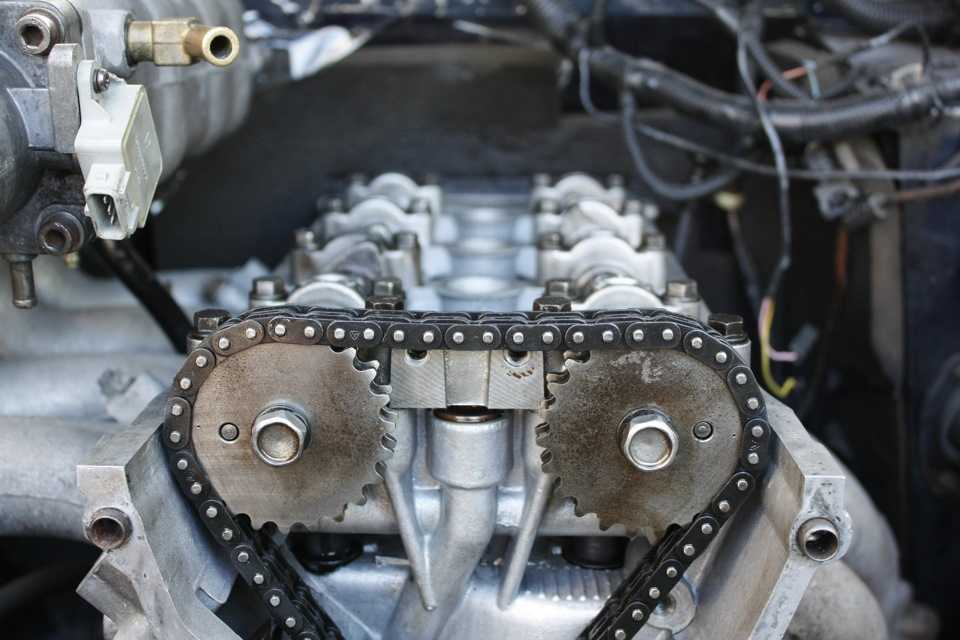

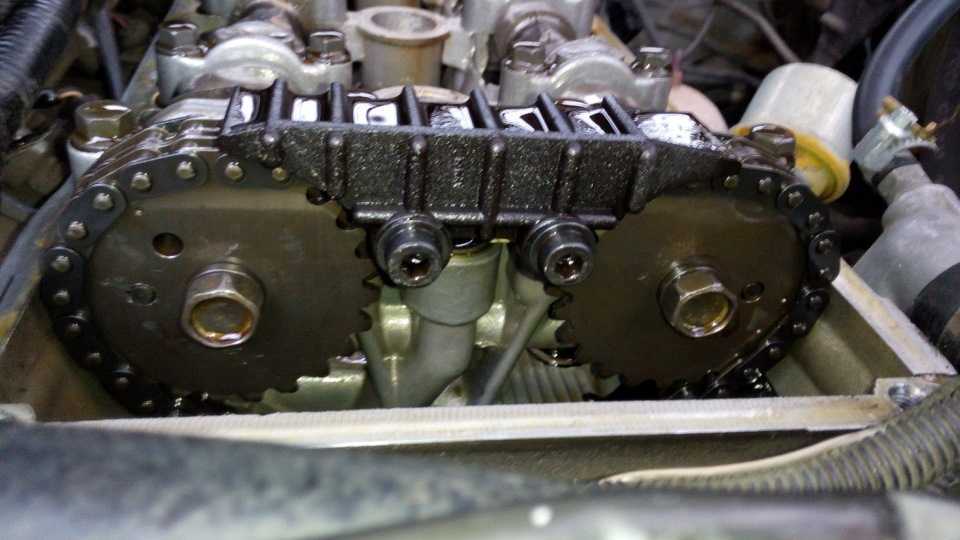

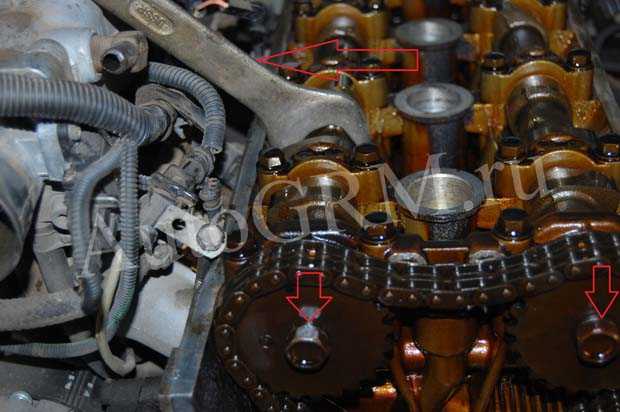

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

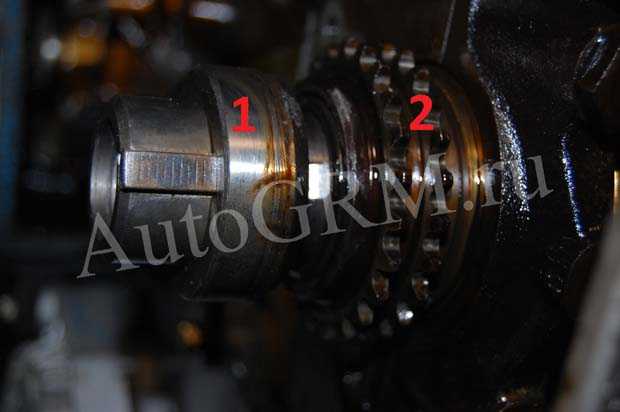

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Видео: Как зарядить гидронатяжитель ЗМЗ, установка гидронатяжителя ★ Хранители историиСкачать

Видео: ЧТО ЗА «ГОН»Замена гидронатяжителя УАЗ Патриот 2013гСкачать

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Механический натяжитель цепи. Основные производители.

На фото представлено три основных варианта распространенных в России. Первое изделие делает , в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.

Автопилот. Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из и сразу очень упало качество на входе. Пошло удешевление производства.

Пилот. Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.

Неисправность гидротолкателя

В двигателе слышен звук, похожий на стук клапана у «402-го» двигателя. Какой из 16 гидротолкателей стучит, без стробоскопа распознать трудно. На разных режимах работы двигателя неисправность может появляться и пропадать. Ездить можно при неисправном гидротолкателе. Каких-либо заметных последствий в виде разрушения деталей на практике мы не наблюдали. Добраться до гидротолкателя, заменить его или промыть можно и самому владельцу, если он имеет определенный опыт общения с двигателем. Надо отвернуть и снять крышку клапанов, отвернуть распредвал, приподнять его и извлечь гидротолкатель.

На рисунке 1 показаны места возможного засорения элементов гидротолкателя продуктами трения — маслоподводящие канавка «В» и отверстие «А». Они должны быть чистыми. При нажатии пальцем на поршень компенсатора 5 по его возврату в исходное положение проверяем исправность пружины 7

При осмотре гидрокомпенсатора обратите внимание на качество сварки направляющей втулки компенсатора 1 с корпусом гидротолкателя

Еисправность гидронатяжителя цепи — глухой звук, похожий на работу дизеля, исходит из передней части двигателя. Для водителя — это знак опасности. Если своевременно не принять меры, возможны обрыв цепи, самого распредвала и поломка головки блока. Промыть и перезарядить в дороге забарахливший гидронатяжитель несложно. Для этого в комплекте инструмента надо возить специальную оправку (рис. 2).

Особенности конструкции

Двигатель ЗМЗ406 – это мотор с четырьмя цилиндрами и 16-ью клапанами. Выпускает моторы открытое акционерное общество «Заволжский моторный завод». Предназначен для установки в легковые транспортные средства и микроавтобусы. Серийно стал выпускаться только с 1997 года, хотя первые прототипы появились еще в 1992.

Блок цилиндров в моторе из чугуна для лучшей жесткости и надежности. Массы поршня и поршневого пальца уменьшены и вместе с коленвалом сделаны из качественного материала. Используются гидротолкатели клапанного механизма, благодаря чему не нужно регулировать зазоры.

Технические характеристики даны в таблице:

Параметр	Значение
Год выпуска ЗМЗ	97 – 08
Система питания	Инжекторкарбюратор
Тип мотора	Рядный
Объем в литрах	2,2
Номинальный крутящий момент	177
Экологический класс	Евро 3
Расход горючего на 100 км	11,5 л
Расход масла на 1000 км	100 гр
Замена масла	Через 7000 км
Жизненный ресурс	300 000

Внимание! Технические характеристики ЗМЗ являются номинальными. Для каждой модификации необходимо смотреть книгу по эксплуатации

Замена ремня ГРМ ЗМЗ проводится один раз на 100 тысяч километров. Через каждые 30 тысяч километров необходимо контролировать состояние ГРМ. Порванная цепь может погнуть клапана. Тогда ремонт обойдется в несколько раз дороже, чем просто смена ремня ГРМ ЗМЗ.
