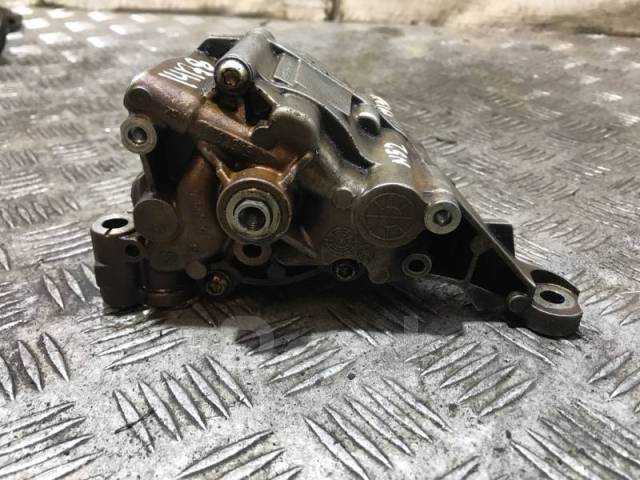

Ремонт масляного насоса

Обычно неисправный масляный насос меняется на новый. Однако вышедший из строя насос можно попробовать отремонтировать.

Для ремонта масляного насоса ВАЗ 2106/07 потребуются:

ключи на 10;
линейка;
набор плоских щупов;
тиски.

Разборка масляного насоса

Разборка насоса осуществляется в следующем порядке:

Открутив три болта, снимите приёмную трубку. Для этого удобнее зажать насос в тиски.
Снимите трубку, пружину и шайбу редукционного клапана.
Отогнув края сетки маслоприёмника, снимите её с насоса и тщательно очистите.
Выньте из насоса шестерни.

Все детали разобранного насоса промываются в керосине и протираются чистой ветошью. Затем проводят осмотр всех составных частей и заменяют износившиеся элементы. Сборка насоса производится в обратной последовательности.

Ремонт и замена элементов масляного насоса

После разборки, чистки и осмотра элементы насоса проверяются на износ. Для этого делают ряд замеров и сравнивают с допустимыми значениями:

максимально допустимый зазор между ведомой шестерёнкой и осью не должен превышать 0,1 мм;
зазор между зубьями шестерёнок после их установки в корпус не должен превышать 0,25 мм;
зазор между корпусом и наружным диаметром каждой из шестерёнок не должен превышать 0,25 мм;
зазор между плоскостью крышки и верхней поверхностью шестерёнок не должен превышать 0,2 мм;
высота пружины редукционного клапана без нагрузки должна составлять 3,8 см, а под нагрузкой 60–65 Н — 2 см.

Одним из шагов при диагностике масляного насоса является проверка зазоров между зубьями шестерней

При прокручивании насоса рукой не должно чувствоваться даже малейшее заедание. Если какие-либо из перечисленных зазоров превышают показатель, заменяют либо отдельные детали, либо насос полностью

Очень важно, чтобы не было никаких дефектов на поверхности редукционного клапана и его пружине. В противном случае клапан не сможет нормально работать

Видео: проверка масляного насоса на износ

https://youtube.com/watch?v=ZSR-r4FF5mQ

Замена шестерни привода масляного насоса

В процессе эксплуатации изнашивается шестерня привода маслонасоса. Если её не заменить своевременно, она начинает проскальзывать, снижая производительность насоса. Как следствие, в системе смазки может образоваться недостаток масла. Располагается шестерня под валом распределителя зажигания (под трамблёром) и снимается в следующем порядке:

На инжекторном двигателе снимите заглушку, на карбюраторном — распределитель зажигания, предварительно пометив его положение. Для этого открутите одну гайку.
В шестерне привода маслонасоса по центру есть отверстие. В это отверстие с небольшим усилием (можно несильно постучать) вставьте деревянную палочку с заточенным концом и извлеките шестерню.

Шестерню осматривают и при обнаружении износа внутренних шлицов меняют на новую. Сборку выполняют в обратной последовательности.

Для извлечения шестерни привода масляного насоса используют деревянную палочку с заостренным концом

Таким образом, самостоятельный ремонт и замена масляного насоса на классических моделях ВАЗ не представляет большой сложности. Для этого потребуется лишь желание, немного свободного времени, стандартный набор слесарных инструментов и тщательное следование рекомендациям специалистов.

Советы специалистов

Для того чтобы проверить работоспособность масляного насоса, понадобится жидкостный манометр. Данные приборы есть в магазинах автозапчастей

Также для этих целей можно воспользоваться любым промышленным манометром, но следует обращать внимание на измерительную шкалу – она должна быть адекватной. Затем следует запастись переходником, который должен вкручиваться в отверстие датчика

На его ответной части должен быть сделан штуцер для шланга или же резьба для наворачивания соединительного шланга. Переходник можно заказать в любой токарной мастерской.

Для изготовления переходника нужно знать параметры посадочного отверстия и параметры резьбы. Затем по этим данным составляется эскиз. Еще один вариант – показать станочнику старый или сломанный, а может даже и рабочий датчик, и он по нему выточит нужную деталь.

Опытные водители знают еще один способ, как проверить исправность масляного насоса. Здесь можно обойтись без токаря. Берут неисправный или старый датчик давления масла, удаляют все, что внутри и изготавливают на его базе переходник. Для ВАЗа в продаже можно найти готовые штуцера-тройники.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

3.2.16.1. Снятие, переборка и установка масляного насоса

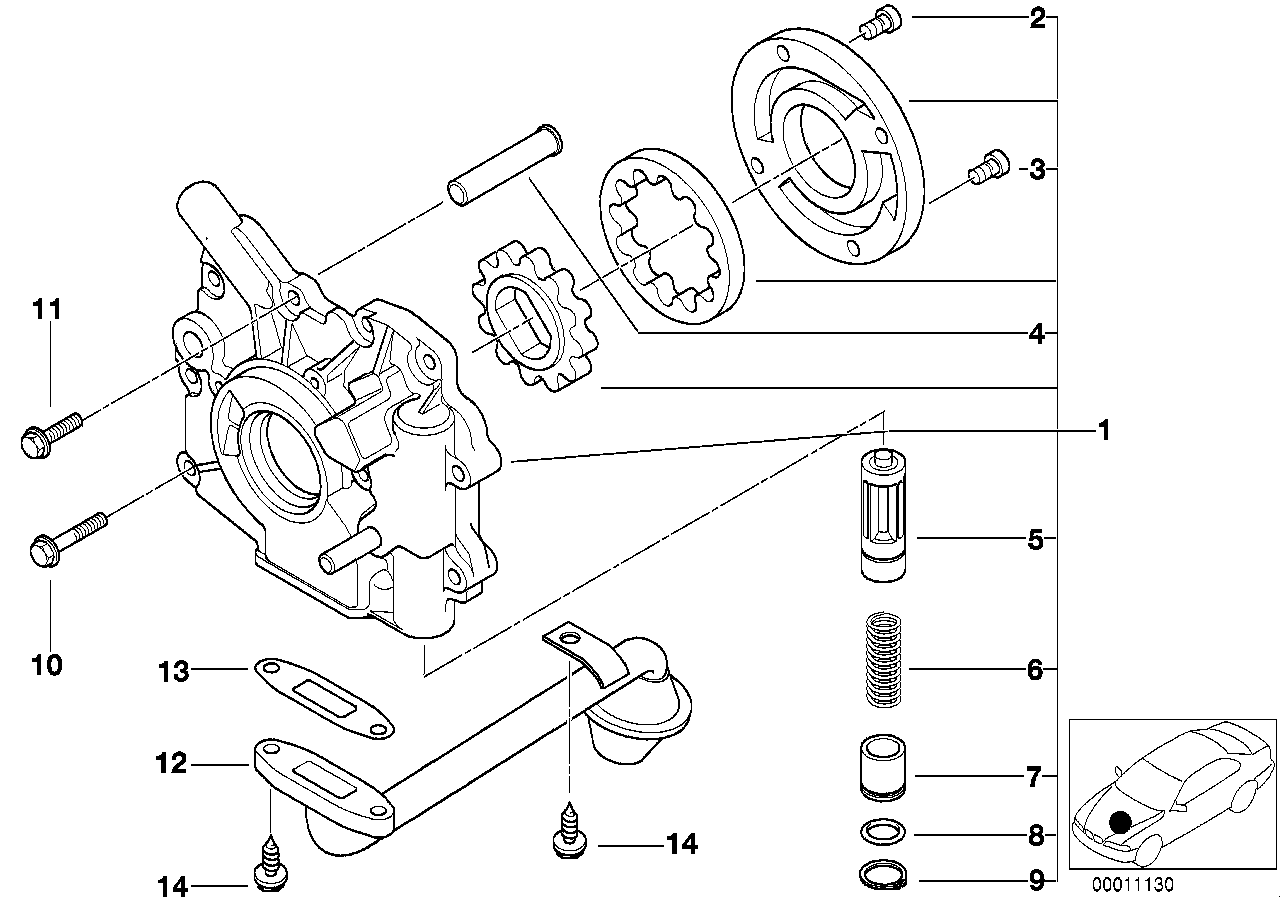

Монтажный чертеж масляного насоса

1. Приводная шестерня
2. Масляный насос
3. Редукционный клапан
4. Пружина
5. Уплотнительное кольцо

6. Приводной поводок
7. Ведомый поводок
8. Сальник
9. Пробка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для доступа к насосу следует
снять зубчатый ремень, направляющий ролик и зубчатое колесо коленчатого
вала. Снимите также поддон картера.

2. Масляный насос закреплен на болтах
на передней стороне двигателя и герметизируется уплотнительным кольцом.
Болты крепления имеют различную длину.
3. Для отделения масляного насоса
с внутренней стороны кривошипно-шатунного механизма требуется пластмассовый
молоток.
4. Установка насоса производится
в обратном порядке. Обязательно установите новое кольцо. Покройте
поверхность корпуса насоса герметиком, который не должен попадать
в отверстия болтов.

5. Поставьте насос и затяните моментом
18 Н.м одиннадцать болтов вместе с опорой генератора переменного тока.
Не перепутайте болты местами. Не повредите при установке сальник.

6. Если снималась сетка маслоприемника,
ее следует привернуть с новой прокладкой. Затяните гайки моментом
7 Н.м, болты 13 Н.м.

6. Очистите поверхности блока цилиндров
и поддона картера и установите поддон картера так же, как было описано
в .
Проверка

7. Сначала пометьте поверхности
ведомого поводка и после этого выньте его из корпуса.

8. Зажмите в тисках с мягкими металлическими
прокладками приводную шестерню и отверните гайку накидным ключом.
Снимите шестерню насоса и вытащите поводок.
9. С нижней стороны отверните пробку
и выньте детали редукционного клапана. Все детали хорошо очистите
и, если необходимо, замените

Сальник в корпусе должен заменяться
обязательно (осторожно вытаскивайте отверткой). Проконтролируйте отсутствие
выбоин на вершинах поводка

Поводки обязательно заменяться в комплекте.

10. Вставьте наружный поводок
в отверстие и замерьте щупом зазор между наружной стороной наружного
поводка и отверстием насоса. Зазор не должен превышать 0,2 мм. Для
следующей проверки вставьте щуп между вершиной зуба наружного поводка
и вершиной зуба внутреннего поводка. Зазор не должен превышать 0,20
мм. В противном случае замените масляный насос и/ или поводки (в комплекте).

11. Наложите линейку на поверхность корпуса
и замерьте щупом зазор между линейкой и поводками. Зазор не должен
превышать 0,20 мм. В противном случае замените масляный насос и/ или
поводки (в комплекте).

12. Сборка масляного насоса производится
в обратном порядке. Вставьте наружный поводок отмеченной поверхностью
наружу. Вставьте внутренний поводок и наденьте приводную шестерню
насоса на вал поводков. Наверните гайку и опять зажмите приводную
шестерню в тисках. Затяните гайку моментом 47 Н.м.

13. Залейте в отверстие насоса масло
для предварительной смазки поводков. Вставьте детали редукционного
клапана и заверните пробку. Смажьте уплотняющие губки сальника и забейте
сальник в корпус насоса заподлицо.

Основные неисправности и их ремонт

В процессе работы могут возникать симптомы, свидетельствующие о поломке системы смазки. К ним можно отнести:

Отсутствие масла на пильной гарнитуре в процессе работы;
потеки масла из корпуса бензопилы при выключенном двигателе;
увеличенный или недостаточный уровень смазки цепи;
неустойчивая подача масла в процессе работы.

Отсутствие масла на цепи и шине во время работы может свидетельствовать о закупоренных магистралях либо о выходе насоса из строя. Прочистка каналов осуществляется механическим способом, при помощи сделанного из проволоки щупа либо с помощью потока сжатого воздуха.

Протечка масла при выключенном двигателе свидетельствует о потере патрубками своих изолирующих свойств. Иногда причиной потери смазки может служить образование трещин или других повреждений масляного бака, возникающих в процессе эксплуатации. Для устранения такой неисправности необходимо осмотреть масляный бак и все маслопроводящие шланги на наличие протечек и повреждений. При наличии дефектов необходимо произвести замену.

Неустойчивая подача масла, как правило, связана с неплотным прилеганием шины к картеру двигателя. Это исправляется более сильной фиксацией гаек. Также это может быть связано с выработкой сальника плунжера. В таком случае необходимо произвести его замену с использованием ремонтного комплекта. В этом случае потребуется полная разборка масляного насоса.

Ремонт и техническое обслуживание смазочной системы

Основными неисправностями смазочной системы являются: 1) подтекание масла в соединениях; 2) повышенное или пониженное давление масла в смазочной системе либо полное его отсутствие; 3) повышенный расход масла; 4) нарушение работы вентиляции картера двигателя. Подтекание масла можно обнаружить при внешнем осмотре двигателя, а также по масленым пятнам на месте стоянки автомобиля. Эта неисправность устраняется подтягиванием крепежных элементов соединений. Повышенное давление масла может быть следствием применения несоответствующего масла, которое имеет большую вязкость. Кроме того повышенное давление может возникнуть вследствие загрязнения маслопровода и заедания редукционного клапана в закрытом положении. Нормальное давление масла в прогретом двигателе должно составлять примерно 0,35-0,45 МПа. Давление контролируется при помощи указателя и контрольной красной лампы, расположенных на щитке приборов.

Пониженное давление масла может быть следствием разжижения масла. Кроме этого пониженное давление может быть вызвано износом коренных и шатунных подшипников коленчатого вала и шестерен насоса, а также неплотным закрытием редукционного клапана или его заеданием в открытом положении. При появлении пониженного давления масла необходимо сразу определить его причину и произвести ее устранение. Отсутствие давления масла может быть вызвано неисправностью масляного насоса или его привода. В некоторых случаях причиной прекращения работы масляного насоса является нарушение шлицевого соединения вала привода насоса и шестерни привода по причине их изнашивания.

При резком снижении давления масла до полного его отсутствия необходимо немедленно заглушить двигатель и проверить уровень масла. Если уровень масла соответствует норме, то нужно извлечь датчик давления масла и прокрутить стартером коленчатый вал двигателя. Если при вращении происходит выбивание наружу масляной струи, то это значит, что датчик давления масла неисправен, и его необходимо заменить. Если струя масла отсутствует, то это говорит о неисправности масляного насоса или его привода.

При отсутствии давления масла или при горящей контрольной лампе давления масла допускается продолжать движение автомобиля только в том случае, если точно установлено, что такие показания контрольно-измерительных приборов вызваны их неисправностью. Если причину понижения давления масла не удается выявить, то необходимо прекратить движение автомобиля и отбуксировать его на станцию технического обслуживания для устранения неисправности. Необходимо учитывать, что даже кратковременное движение автомобиля при отсутствии давления масла может привести к серьезным поломкам двигателя.

Повышенный расход масла может быть следствием его подтекания в соединениях. Кроме этого повышенный расход масла может быть вызван его попаданием в камеры сгорания из-за изнашивания маслоотражательных колпачков клапанов, износом деталей цилиндропоршневой группы, а также результатом повышенного уровня масла в результате его перелива. Кроме того, повышенный расход масла наблюдается в период обкатки нового автомобиля в первые 5000 км пробега.

Нарушение работы системы вентиляции картера двигателя происходит в результате попадания грязи в нее. Наиболее опасным является загрязнение маслоотражателя, трубок откоса картерных узлов, золотникового устройства карбюратора. Нарушение работы системы вентиляции проявляется в повышенном расходе масла, в повышении давления масла, а также в попадании масла в воздушный фильтр и карбюратор. Для того чтобы устранить нарушение системы вентиляции картера, необходимо прочистить, промыть и продуть сжатым воздухом маслоотделитель, золотниковое устройство карбюратора, трубки отсоса картерных газов.

Общее диагностирование технического состояния системы смазки

Давление масла в системе смазки двигателя постоянно контролируется манометром и (или) контрольной лампой на панели приборов. В случае постоянного понижения давления масла необходимо убедиться в правильности показаний датчика и указателя, работа которых обычно основана на принципе изменения электрического сопротивления в цепи «датчик — указатель».

Для измерения давления масла в системе используют механический манометр или индикатор типа ИДМ-1 для дистанционного контроля избыточного давления жидкостей в системах топливоподачи, смазки и охлаждения двигателей внутреннего сгорания (ДВС).

Индикатор ИДМ-1 состоит из приемника указателя давления. С помощью штуцера его подсоединяют к главной масляной магистрали двигателя, обычно на место датчика давления масла, затем запускают двигатель и измеряют давление на прогретом двигателе во всех режимах его работы. Так, в режиме холостого хода давление в зависимости от модели двигателя должно быть в пределах 0,08…0,15 МПа, на повышенной частоте вращения коленчатого вала — 0,35…0,55 МПа. Частота вращения коленчатого вала может быть указана в технических характеристиках двигателей.

В случае отклонения давления от номинального неисправность следует искать в элементах системы смазки. При пониженном давлении масла надо проверить чистоту масляного фильтра и убедиться в отсутствии утечек масла. При прогретом двигателе фильтр должен быть теплым; если фильтр холодный, то это свидетельствует о его засорении (масло в таком случае проходит через редукционный клапан, минуя фильтр).

Производительность масляного насоса, которая характеризует степень износа шестерен и корпуса насоса, определяют на специальной установке (рис. 1) по развиваемому насосом давлению при определенном сопротивлении на выходе. Включив электромеханический привод 6 насоса и открыв кран 4, с помощью расходомера 5 определяют производительность насоса в литрах в минуту (л/мин). Нормативные значения для легковых автомобилей составляют 10…30 л/мин (большие значения соответствуют двигателям грузовых автомобилей).

Рис. 1. Схема установки для испытания масляных насосов: 1 — всасывающая магистраль; 2 — испытуемый насос; 3 — манометр; 4 — двухходовой кран; 5 — расходомер; 6 — электромеханический привод насоса; 7 — расходный бак с маслом

На установке фиксируют моменты начального и полного открытия клапана. При давлении 0,3 МПа редукционный клапан должен быть закрыт, допускается вытекание из него лишь отдельных капель; при давлении 0,6 МПа клапан должен быть полностью открыт, а масло должно вытекать из него непрерывной струей.

Промышленность выпускает также стенды для проверки составляющих систем смазки типа КИ-28256.01 (рис. 2).

Стенд предназначен для испытания, обкатки и регулировки насосов смазочной системы дизельных двигателей и насосов коробок передач, редукционных и предохранительных клапанов фильтров (центрифуг) сельскохозяйственных, дорожно-строительных и лесопромышленных машин, автомобилей.

Рис. 2. Внешний вид стенда КИ-28256.01 для испытания, обкатки и регулировки масляных насосов и фильтров ДВС

Устройство автомобиля для чайников

Основными неисправностями системы смазки являются:

повышенное или пониженное давление масла,
подтекание масла через неплотности соединений,
засорение фильтров тонкой и грубой очистки,
нарушение герметичности сальников коленчатого вала,
нарушение работы системы вентиляции картера.

Причины неисправностей системы смазки двигателя и способы их ремонта весьма разнообразны. Следует иметь в виду, что нормальная работа системы смазки обусловливает долговечность двигателя в целом. Даже кратковременное нарушение бесперебойного снабжения маслом трущихся поверхностей неизбежно приводит к серьезной поломке.

Контроль за давлением масла осуществляется по масляному манометру. Новые автомобили, кроме манометра, имеют еще контрольную лампочку, которая загорается при падении давления в системе ниже допустимого предела.

Повышенное давление масла в системе может быть вызвано высокой вязкостью масла. Несмотря на целый ряд положительных моментов, повышенная вязкость масла оказывает и отрицательное влияние на работу двигателя, ибо увеличиваются механические потери, то есть увеличивается скорость износа деталей, расход топлива и снижается эффективная мощность двигателя.

Таким образом, система смазки должна быть заправлена маслом определенной вязкости, рекомендуемой заводом-изготовителем. В виде исключения для двигателей с повышенной степенью износа подшипников коленчатого вала допускается применение масла более высокой вязкости. Вязкость определяется при помощи полевого шарикового вискозиметра и может находиться в пределах 6—20 cст при температуре 20°.

Пониженное давление масла в двигателе обычно бывает следствием увеличения зазоров в подшипниках коленчатого вала. Установлено, что при этом масло, проходя под давлением через зазоры, образует в картере густой масляный туман, который удаляется системой вентиляции картера. Кроме того, при нормальной эксплуатации двигателя одновременно возрастают зазоры и в цилиндро-поршневой группе. Поэтому понижение давления масла в системе сопровождается, как правило, повышенным расходом его на угар и унос. Отработанные газы приобретают синий оттенок. По этим признакам- легко установить истинную причину понижения давления.

При разжижении масла топливом или водой снижается его вязкость и понижается давление в системе. Топливо попадает в масло при неработающей свече или форсунке, а также вследствие повышенных зазоров в цилиндропоршневой группе.

Если вода просачивается в систему смазки через неплотности прокладки головки блока, необходимо подтянуть гайки крепления головки блока динамометрическим ключом, соблюдая правила подтягивания. При нарушении уплотнения гильз цилиндров заменяют уплотнительные кольца или прокладки. Блоки цилиндров, имеющие трещины, как правило, выбраковываются, а иногда подвергаются ремонту.

Наличие в масле топлива можно определить простейшими физико-химическими анализами пробы масла. При попадании топлива в масло необходимо уточнить, каким путем это происходит. В неработающем цилиндре топливо стекает по стенкам в картер. Неработающий цилиндр можно выявить способом последовательного отключения цилиндров. Если топливо попадает в систему смазки дизельного двигателя, необходимо снять крышки клапанных коробок и тщательно проверить места присоединения топливопроводов к форсункам. Затем пустить двигатель и дать ему поработать 3—4 мин. при 1700—1900 об/мин. Место пропуска топлива определяется по каплям топлива, которые появляются в соединениях топливопроводов. Если топливо не просачивается, но масло разжижается, необходимо снять форсунки и проверить их герметичность при помощи прибора.

В карбюраторном двигателе топливо может попадать в картер из-за разрыва диафрагмы топливного насоса. Обычно это сопровождается перебоями подачи топлива в карбюратор, поэтому по совокупности этих признаков неисправность нетрудно выявить.

Утечка масла через неплотности соединения трубопроводов, сальники, прокладки устраняется подтягиванием соединений на резьбе, заменой сальников или прокладок и других изношенных деталей.

Если в системе смазки при наличии масла и исправном указателе вообще отсутствует давление масла, двигатель необходимо немедленно остановить. Наиболее вероятной причиной резкого падения давления может быть повреждение масляной магистрали или привода масляного насоса. После выяснения причины неисправности производится соответствующий ремонт.

Удобный подбор и большой ассортимент: запчасти для спецтехники, гидравлика, буровые установки, гидромолоты.

‹ Уход за автомобилем в процессе эксплуатации Вверх

Замена маслонасоса на примере китайской пилы Партнер

Масляный насос является достаточно надежным элементом бензопилы. Однако в процессе эксплуатации могут возникать неисправности, устранение которых требует его замены. Например, для демонтажа масляного насоса на бензопиле «Партнер» необходимо выполнить следующие действия:

Открутить болты, фиксирующие крышку картера;
Снять крышку;
Отведя пильную цепь в сторону демонтировать шину;
Убрать пильную цепь;
Снять кожух воздушного фильтра и сам фильтр;
Удалить свечу зажигания;
Открутить крышку стартера и демонтировать его. Это необходимо для того, чтобы в процессе проворачивания коленчатого вала двигателя не деформировать зубья храповика и не поломать стартер;
Проворачивая маховик установить поршень в верхней мертвой точке (непосредственно под отверстием свечи) и завести в него заранее подготовленный матерчатый жгут. Это поможет зафиксировать поршень в одном положении и убережет стенки камеры сгорания от механических повреждений;
При помощи съемника открутить фиксирующий зажим муфты сцепления. Откручивание необходимо проводить по часовой стрелке. Для этого на некоторых моделях есть выштамповка с указательной стрелкой и надписью «Off»;
Демонтировать фрикционный элемент, барабан и подшипник сцепления;
Удалить остатки грязи, образовавшейся в процессе работы;
При помощи отвертки отвести фиксатор крышки в сторону и снять ее;
Открутить винты, фиксирующие насос;
Аккуратно, поддевая отверткой корпус насоса приподнять его вверх, в сторону и вывести из посадочного гнезда. После этого необходимо отключить подающую и всасывающую магистраль.

Монтаж нового насоса осуществляется в обратной последовательности.

Также рекомендуем посмотреть видео инструкцию, автор которого подробно рассказывает и показывает, как заменить маслонасос на бензопиле Партнер.

Неисправности масляного насоса

Масляный насос двигателя рассчитан на длительный срок эксплуатации, и поломки механизма случаются довольно редко. Однако ошибки в выборе смазочных материалов, экстремальный режим работы мотора, несоблюдение графика сервисного обслуживания может привести к появлению неисправностей, требующих срочного ремонта.

Поводом для ремонта перекачивающего устройства могут послужить следующие факторы:

Устройство для перекачки масла работает в сложных условиях, постоянно испытывая на себе температурные и механические нагрузки. Со временем металлические детали изнашиваются, что приводит к нарушению рабочего цикла в системе смазки автомобиля.

В нерегулируемых механизмах – это поломка редукционного клапана, в регулируемых конструкциях – ослабление пружины, но общей причиной неисправностей для любых типов насоса является износ ведомой и ведущей шестерен.

Изнашивание шестеренок рабочего механизма приводит к увеличению зазора между соприкасающимися элементами. Возникает пробуксовка ведущей шестерни и люфт приводного валика, из–за чего касание зубьев происходит под определенным углом к поверхности.

Результатом такой работы являются трещины, сколы, раковины и др. В работе устройства начинает прослушиваться посторонний шум, скрежет, и на панели приборов загорается аварийная лампочка контроля давления масла.

Расположение, устройство и назначение масляного насоса ВАЗ 2106/07

Масляный насос любого автомобиля создаёт давление в системе смазки двигателя. В результате снижается трение между подвижными элементами мотора (коленчатый и распределительный валы, поршневая группа и др.), и увеличивается срок их службы. При выходе насоса из строя резко падает давление масла, возрастает трение, и двигатель может заклинить. Потребуется сложный и дорогостоящий капитальный ремонт

Поэтому так важно своевременно обнаруживать и устранять любые неисправности масляного насоса

Масляный насос ВАЗ 2106/07 находится внутри двигателя в нижней его части

Масляный насос ВАЗ 2106/07 расположен в нижней части двигателя под коленвалом. Для обеспечения к нему доступа потребуется снять защиту и поддон картера и установить машину на смотровой яме, эстакаде или подъёмнике.

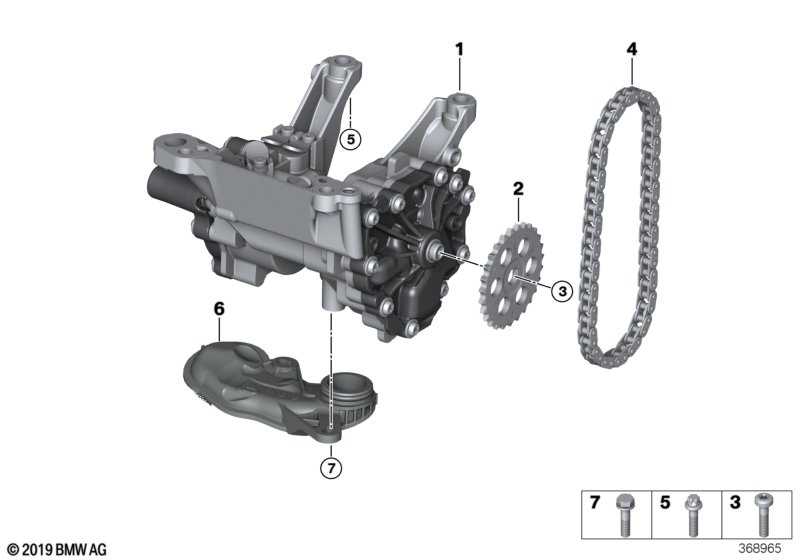

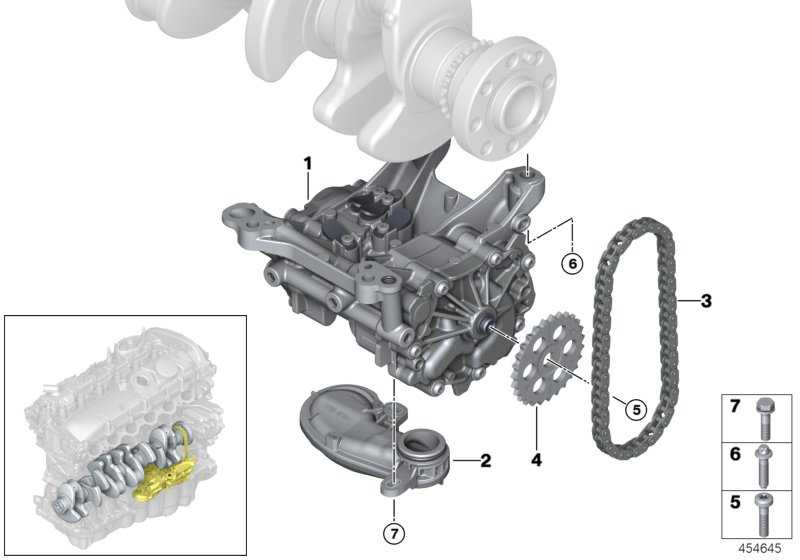

Принцип работы масляного насоса

На ВАЗ 2106/07 установлен насос шестерёнчатого типа с наружным зацеплением. В движение он приводится посредством цепной передачи от коленчатого вала мотора. Этой же цепью вращается распредвал при работе силового агрегата. Основу конструкции насоса составляют две шестерни, к которым через маслоприемник поступает смазка из картера. Вращаясь, шестерни захватывают масло и под давлением подают его в двигатель. Производительность насоса зависит от оборотов мотора и вязкости масла. Конструкцией насоса предусмотрен редукционный клапан, который срабатывает при превышении давлением допустимой величины и направляет часть масла обратно в поддон.
