Регулировка зажигания урал 4320 с двигателем ямз

Выполнение анализа движения топлива

При самостоятельном выставлении зажигания, необходимо уметь оценивать движение топлива. В норме, при движении вала в отсеке топливо движется, а все штрихи стоят по отметкам.

При начале движения горючего, штрихи не совпадают, необходимо сделать следующее:

1. Извлекают фиксирующие шурупы.
2. Убирается полумуфта валика на кромке.
3. Все крепежи фиксируются.
4. Еще раз оценивается угол вращения.

Если во время движения топлива, штрихи перескакивают через нужную отметку, то следует выполнить следующее:

1. Полумуфту ДВС прокручивают по резьбе кромки.
2. Муфту смещают на один показатель относительно кромки. Это приравнивается 4-м штрихам, расположенным на диске.

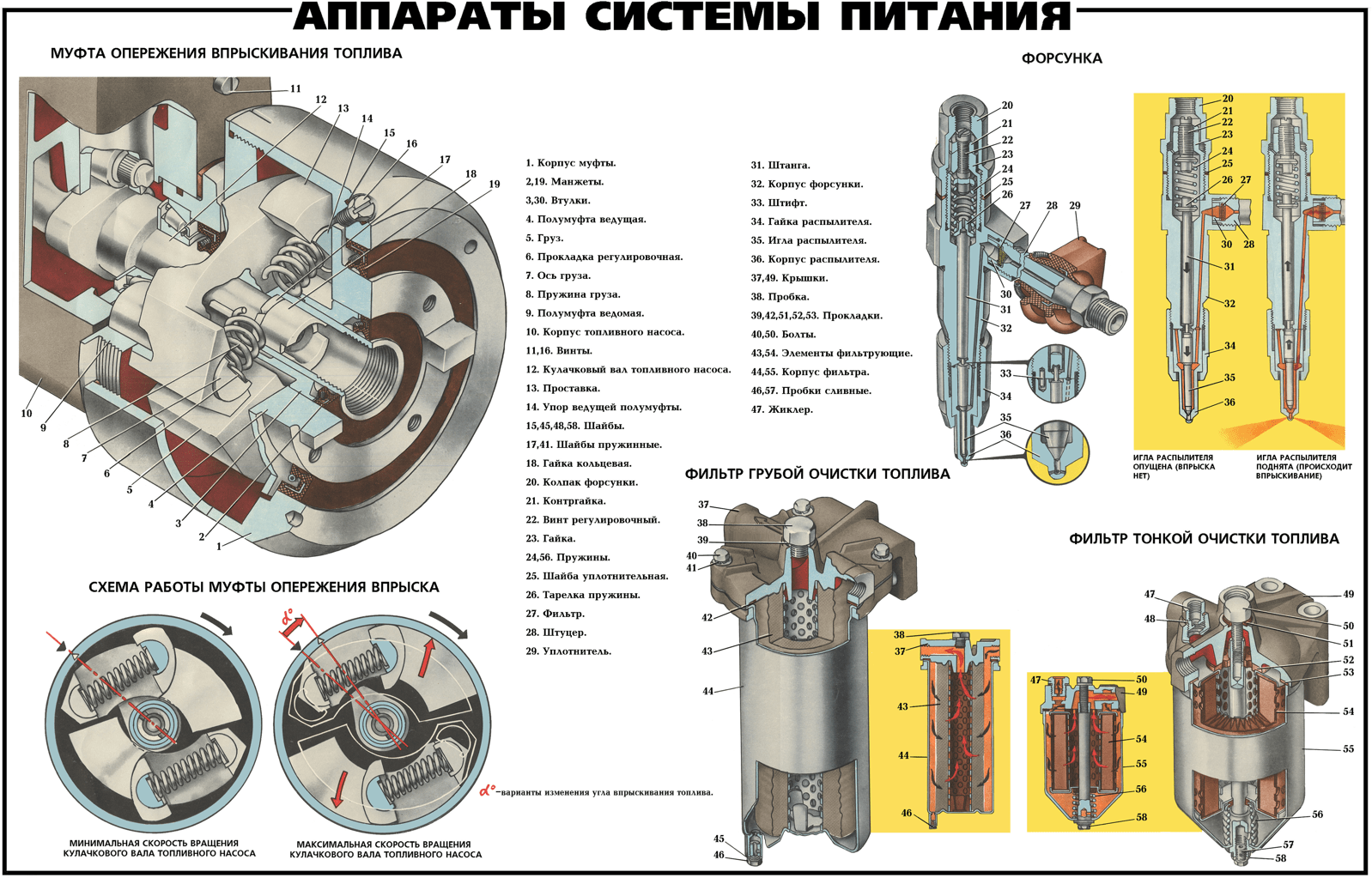

Угол опережения подачи топлива. Установка

ЯМЗ-238 (фото мотора) — агрегат, владеющий величиной опережения, размещенной около опасности, расположенную на корпусе муфты (с торца) опережения впрыска. Это являются числа или 20, по другому 18. Если вести речь об угле опережения впрыска, то, Вы, он узнается по первому цилиндру. Есть вариант проверить с помощью насоса подкачивающего ручного типа. Этим устройством топливом прокачивают систему питания мотора, непременно перед манипуляциями ослабив на корпусе ТНВД пробки, через которые удаляется воздух. Когда в выходящем из-под пробок горючем совсем не остается пузырьков воздуха, нужно пробки завернуть. Дальше необходимо к штуцеру присоединить моментоскоп, соответственной секции топливного насоса. Перед процедурой необходимо снять трубку высочайшего давления первого цилиндра.

Опережение впрыска регулируется так. Скобу останова агрегата устанавливают в рабочее положение. Здесь необходимо бросить включенной подачу плунжерами горючего. Топливом заполняется стеклянная трубка. Это необходимо делать, вращая коленчатый вал. В трубку не обязаны быть просачиваться пузырьки воздуха. Потом нужно слить из стеклянной пробирки горючее таким макаром, чтоб уровень воды был приблизительно посреди трубки. Это сделать есть вариант, встряхивая пробирку

После чего очень осторожно поворачивается коленвал. Движения производятся в направлении вращения

Повороты осуществляется с помощью ключа. В то время необходимо повсевременно держать под контролем положение мениска, размещенного в стеклянной трубке. Когда мениск станет стремительно подниматься ввысь, это будет означать начало подачи горючего определенной секцией насоса. В таком случае линия, расположенная на шкиве коленвала, должна размещаться напротив полосы с числовым значением, которое обозначено на крышке распределительных шестерней. В свое время всей процедуры установки угла необходимо соблюдать точность до ±1. Обозначение на полосы непременно должно соответствовать тем свидетельствам, которые выбиты с торца на корпусной муфте опережения впрыска. Если проход если числа не совпадают, то верная регулировка угла опережения впрыска производится с помощью смещения относительно фланца муфты привода насоса горючего. Это проводится при ослабленных болтах крепления. По окончании болты необходимо затянуть самые крепче, потом опять производится контроль уровня опережения впрыска.

В особенности принципиально учесть тот факт, что угол опережения впрыска возрастает, когда полумуфта в направлении ее вращения сдвигается. Если относительно фланца сдвинуть полумуфту привода на одно деление, то это будет соответствовать четырем делениям на крышке шестерен рассредотачивания либо на маховике. На муфтах опережения впрыска, выпущенных до 1963 года, наносилось числовое значение 0.

На современных элементах заместо нуля выбивается числовое значение 18. Полосы со значением 0 на крышке шестерен и маховике до 1964 года соответствовали углу 20°. Другая линия засечек на крышке распределительных шестерен (если отсчитывать в направлении вращения коленвала от нулевой метки) соответствовала углу 18°. 4-ая риска, как правило, соответствовала углу 16°. На маховике Другой маленькая линия, если считать от нулевой метки в строну против направления вращения коленвала, соответствует углу 18°, а 4-ая – 16°.

Настройка угла

Чтобы правильно провести калибровку, необходимо выполнить следующие действия:

1. Осмотреть муфту опережения зажигания на плотность посадки. Если она села хорошо, затягивается шуруп клеммового вала.
2. Шурупы зажимной системы отворачиваются. Отметки А и Б соединяются.
3. Шурупы на приводе закрепляются.
4. Оценивается место фиксации пластин. Допускается незначительное расхождение этого показателя в пределах 1 мм.
5. Оценивается правильность выставления УОВТ. Для этого нужно прокрутить коленвал. Допустимое отклонение от нормы – 1 0 или одно деление.
6. Обязательно проверяется уровень масла в ОВТ.
7. Оценивается как выставлен угол впрыска горючего.

Чтобы проверить точность выставленного угла, зажимное устройство смещают проемом в верхнюю позицию и убирают крышку. При правильности выставления, во время вращения вала под углом 70 градусов, из проема покажется смазка. После закрывается крышка.

УОЗ

Итак, что собой представляет ОЗ? Говоря теоретическим языком – это вспыхивание ТВС (обогащенного состава горючего) внутри силовой установки в момент, когда поршень достигает своего апогея или ВМТ.

Опережение зажигания или УОЗ выставлять следует умело, так как он непосредственно влияет на функционирование двигателя. Дело в том, что именно давление газов внутри системы мотора влияет на КПД силовой установки, на эффективность её работы. Газы образуются после сгорания ТВС, а их давление обязано достигать максимума в точке после ВМТ, названной инженерами 10-м градусом. Таким образом, по всем теоретическим расчётам (что доказано не раз на практике), обеспечивается предельное газовое давление, которое воздействует на поршень и толкает его вниз.

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы. Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»)

Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена

Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем отдельные элементы протираются, затем производится обратная сборка. Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос, также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля. Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Почему дизельному двигателю нужен регулятор?

У дизельного двигателя не существует положения управляющей рейки, которое бы позволило дизельному двигателю точно поддерживать свои обороты без помощи регулятора. На холостом ходу, к примеру, без регулятора числа оборотов, обороты двигателя будут либо падать, пока двигатель не остановится, либо будут продолжать увеличиваться, что, в конце концов, приведет к саморазрушению двигателя.

Последняя возможность обязана тому, что дизель работает с избытком воздуха, что означает отсутствие эффективного дросселирования поступающей в двигатель смеси при возрастании его оборотов.

К примеру, если холодный двигатель был заведен и остался работать на холостом ходу, тогда как продолжает впрыскиваться начальное количество топлива, то характерное трение вскоре начнет снижаться. То же самое относится к нагрузке двигателя от приводимых от него агрегатов, таких как генератор, воздушный компрессор, ТНВД и т.д. Это означает, что если положение управляющей реики осталось неизменным и рейка не втягивалась для уменьшения количества подаваемого топлива (как сделал бы регулятор), то обороты двигателя будут возрастать все больше и больше (из-за указанного выше падения трения), пока они не достигнут точки саморазрушения. Другими словами, является обязательным, чтобы дизель был оснащен регулятором числа оборотов. В настоящее время для рядных ТНВД используются либо механические (центробежные) регуляторы либо система электронного управления дизельным двигателем (EDC).

Пневматические регуляторы, управляемые давлением впускного коллектора устанавливались ранее на небольшие ТНВД. От них пришлось отказаться в результате возросших требований к точности регулирования и к работе регулятора.

Последствия неправильной регулировки момента впрыска

В завершение стоит отметить, что перечисленные выше действия в отношении регулировки двигателей ЯМЗ желательно выполнять, имея должный уровень подготовки. Кроме этого, нужно специальное оборудование, позволяющее регулировать параметры двигателя с требуемой точностью. Недостаточная квалификация и самодельные устройства способны не только усугубить ситуацию, но и привести к необратимым поломкам двигателей.

Одним из самых распространенных следствий неверных действий по отношению к мотору является уменьшение ресурса эксплуатации агрегата. Непрофессионализм также влечет за собой снижение мощности двигателя и перерасход топлива

Поэтому важно правильно трактовать признаки, характерные для раннего или позднего зажигания

При раннем зажигании ощущается жесткость работы мотора, наблюдается неприятный звон и обильный белый дым. Для позднего зажигания характерны увеличение дыма, сниженная тяга мотора, перегрев силового агрегата и некорректный набор оборотов мотором наряду с вибрацией.

Опытные водители способны быстро определить момент, когда необходима установка зажигания. Новичкам же следует как можно быстрее обратиться в специализированные центры по ремонту: регулировку зажигания, как и установку такой детали как вал вторичный КПП ЯМЗ 238, должны выполнять специалисты, обладающие опытом и необходимым оборудованием.

Угол опережения впрыска топлива.

Вращать коленчатый вал двигателя по часовой стрелке (если смотреть со стороны вентилятора) до совмещения меток на шкиве коленчатого вала и крышки шестерен распределения или на маховике с указателем, соответствующих установочному углу опережения впрыскивания топлива:

риска на шкиве коленчатого вала должна находиться против риски, соответствующей установочному углу 20° для двигателей ЯМЗ-238Н, ЯМЗ-238ФМ и ЯМЗ-238Л и 15° для двигателей ЯМЗ-238Б и ЯМЗ-238Д; метки для регулировки нанесены на крышке шестерен распределения (рис. 49) и на маховике (рис. 50).

Рис. 49. Совмещение рисок на шкиве коленчатого вала и крышке шестерен распределения:

1 — крышка шестерен распределения; 2 — шкив коленчатого вела, а — направление вращения колончатого вала.

Рис. 50. Совмещение рисок на маховике с указателем картера маховика; .

1 — Указатель картера маховика; 2 — маховик; 3 — картер маховика; А — направление вращения коленчатого вала.

Вращать коленчатый вал можно ключом за болт крепления шкива коленчатого вала (рис. 46) или ломиком за отверстие в маховике (рис. 47) при снятой крышке люка карьера маховика.

В момент совмещения меток должны совместиться метка на торце муфты 3 (рис. 51) опережения впрыскивания с риской на указателе 2. Если метки не совместились, отдернуть 2 гайки, как показано на рис. 51, и поворотом муфты опережения за счет овальных отверстий на фланце полумуфты совместить указанные на рис. 51 метки.

Не сбивая совмещенного положения меток, затянуть гайки или болты привода, и провернув коленчатый вал, проверить правильность установки угла опережения впрыскивания.

Проверить установку угла опережения впрыскивания. Несовпадение рисок должно быть не более одного деления или 10 поворота коленчатого зала.

Если плунжерные пары имеют значительные эксплуатационные износы, проверку угла опережения впрыскивания топлива по упомянутым меткам дает существенную погрешность. В связи с этим рекомендуется для повышений точности проверки установки угла опережения впрыскивания топлива использовать анализатор К-290, стробоскоп К-269 или дизель-тестер К 296, Приборы выпускаются серийно Новгородским производственным объединением «Автоспецоборудование».

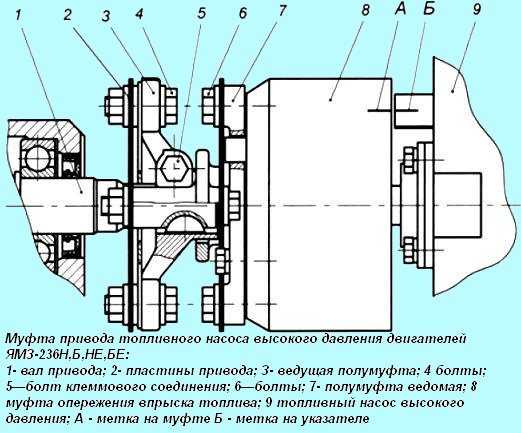

Рис. 51. Привод топливного насоса высокого давления:

1 — топливный насос высокого давления; 2 — указатель; 3 — муфта опережения: 4,6 — пластины привода; 5 — ведущая полумуфта; 7 фланец полумуфты.

Последовательность проверки и регулирования угла опережения впрыскивания топлива изложено в инструкциях на приборы. Использование приборов, кроме повышения точности, позволяет сократить трудоемкость выполнения регулировочных работ.

Проверить наличие масла в муфте опережения, если необходимо, долить масло. Для контроля установить муфту отверстиями в верхнее положение и вывернуть пробки. При медленном повороте муфты на 70° из одного отверстия должно начать вытекать масло. После доливки масла пробки завернуть.

Хотите быть в курсе событий? Подпишитесь на новости!

Последствия неправильной регулировки момента впрыска

В завершение стоит отметить, что перечисленные выше действия в отношении регулировки двигателей ЯМЗ желательно выполнять, имея должный уровень подготовки. Кроме этого, нужно специальное оборудование, позволяющее регулировать параметры двигателя с требуемой точностью. Недостаточная квалификация и самодельные устройства способны не только усугубить ситуацию, но и привести к необратимым поломкам двигателей.

Одним из самых распространенных следствий неверных действий по отношению к мотору является уменьшение ресурса эксплуатации агрегата. Непрофессионализм также влечет за собой снижение мощности двигателя и перерасход топлива

Поэтому важно правильно трактовать признаки, характерные для раннего или позднего зажигания

При раннем зажигании ощущается жесткость работы мотора, наблюдается неприятный звон и обильный белый дым. Для позднего зажигания характерны увеличение дыма, сниженная тяга мотора, перегрев силового агрегата и некорректный набор оборотов мотором наряду с вибрацией.

Опытные водители способны быстро определить момент, когда необходима установка зажигания. Новичкам же следует как можно быстрее обратиться в специализированные центры по ремонту: регулировку зажигания, как и установку такой детали как вал вторичный КПП ЯМЗ 238, должны выполнять специалисты, обладающие опытом и необходимым оборудованием.

Источник

ПРОШИВКА ДЛЯ МИКРОКОНТРОЛЛЕРА И ПЕЧАТНАЯ ПЛАТА

Нажмите на картинку для показа в полный размер.

Печатная плата

(рисунки справа) универсальная и пригодна для изготовления любого варианта устройства. Элементы устанавливаются в зависимости от варианта применения. Плата рассчитана на применение SMD резисторов, но при необходимости можно применить резисторы МЛТ-0,125.

Все детали расположены со стороны проводников, фольга на противоположной стороне платы служит общим проводом и экраном. В местах соединения выводов деталей с общим проводом просверлены отверстия. Транзистор КТ898А закреплён на радиаторе (металлическом корпусе) через прокладку из слюды или фторопласта.

Проверка прошивок

в симуляторах – пустая трата времени, ничего умного они (симуляторы) Вам не сообщат. Если желаете убедиться в работоспособности, проверяйте на макете с применением двухканального осциллографа и генератора на PICе. Без приборов работоспособность микроконтроллерной системы зажигания можно проверить следующим образом: подключите к высоковольтному проводу катушки свечу, разомкните контакты прерывателя (Рис. 3) и включите зажигание. Программа будет работать в режиме многоискрового пуска. Для схемы Рис. 4а, Рис. 4б отключите датчик и замкните вход формирователя на землю (вход МК напрямую на землю замыкать нельзя – не исключена вероятность, что в этот момент он настроен как выход, и это может привести к повреждению микроконтроллера). Этот режим можно использовать для прожига нагара и сушки свечей, но, как правило, с функцией многоискрового пуска потребности в этом нет – двигатель надёжно запускается даже с сильным нагаром на свечах и при залитых свечах.

Скачать рисунок печатной платы: F675OK.BAK

Скачать прошивку для PIC12F675: F675OK.HEX

Для скачивания нажмите на ссылке правой кнопкой мыши и выберите «Сохранить объект как…».

Приобрести чистый контроллер PIC12F675 можно в розничной торговой сети. Прошить программу в микроконтроллер можно с помощью промышленного или самодельного устройства-программатора, самостоятельно или на заказ.

ВНИМАНИЕ! У нас Вы можете приобрести микроконтроллер PIC12F675 с уже прошитой программой F675OK.HEX по фиксированной цене – 250 рублей!

При заказе более 5 штук цена снижается.

Примечание. Мы не продаём данное программное обеспечение. Мы оказываем услугу по прошивке и поставке микросхем. Программа распространяется бесплатно с разрешения автора.

Способ регулировки зажигания по стробоскопу

Прежде чем приступать к процедуре настройки, необходимо прогреть двигатель до достижения оптимальной рабочей температуры. Затем подключить прибор к сети грузовика и выполнить действия:

• вывернуть гайку на крышке распределителя;
• удалить или заглушить шланг вакуумного регулятора от распределителя (если он есть);
• снизить обороты двигателя до минимума и осветить с помощью прибора метки. Если установка зажигания выполнена верно, подвижная метка должна совпасть с неподвижной;
• произвести регулировку при несовпадении меток: заглушить агрегат, ослабить крепеж распределителя, провернуть его корпус на нужную величину;
• выполнить повторную проверку с помощью прибора;
• в случае успеха закрепить фиксирующую гайку на корпусе.

Угол опережения зажигания

Для того чтобы самостоятельно эффективно диагностировать и устранять неисправности в работе двигателя своего автомобиля необходимо знать и понимать несколько базовых моментов его работы. Один из таких «китов» на котором держится весь авторемонт – угол опережения зажигания.

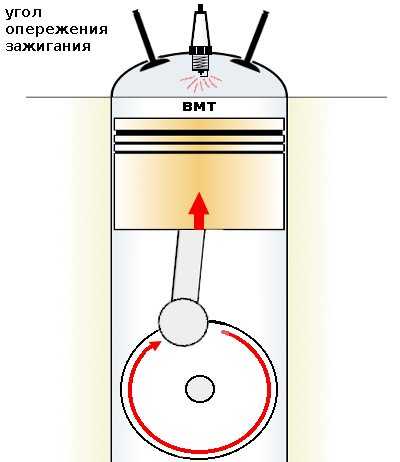

Что такое угол опережения зажигания?

Расстояние от момента поджига (момента зажигания) топливной смеси до момента прихода поршня в верхнюю мертвую точку (ВМТ), на такте сжатия, называется углом опережения зажигания.

Он измеряется в градусах. Так как поршень перемещается в цилиндре за счет кругового движения кривошипного механизма коленчатого вала (шатунная шейка с нижней головкой шатуна описывают окружность). Полный круг и ход поршня вниз-вверх (от ВМТ до ВМТ) это 360º. Если топливная смесь воспламенилась за 10º до прихода поршня в ВМТ, то эти 10º и будут углом опережения зажигания.

Для чего необходим угол опережения зажигания?

Для получения необходимой мощности двигателя топливную смесь необходимо поджечь до прихода поршня в ВМТ, тем самым обеспечивая ее полное и своевременное сгорание, и последующее оптимальное давление образовавшихся после сжигания газов на поршень, движущийся вниз на рабочем такте.

Как и зачем регулировать угол опережения зажигания?

В зависимости от режима работы двигателя автомобиля угол опережения зажигания должен меняться в большую или меньшую сторону. Например, на режиме холостого хода обороты коленчатого вала небольшие, топливная смесь имеет определенную пропорцию воздуха и бензина, а на мощностном режиме (разгон) она более богатая, при этом обороты коленчатого вала возрастают, снижая эффективность вентиляции цилиндров. В такой ситуации необходим более ранний угол опережения зажигания, который позволит поджечь смесь раньше и она успеет сгореть до прихода поршня в ВМТ.

На карбюраторном двигателе регулировкой угла опережения зажигания занимаются вакуумный и центробежный регуляторы опережения зажигания расположенные в распределителе зажигания (трамблере). Они позволяют автоматически увеличить угол опережения зажигания в зависимости от величины оборотов двигателя. На инжекторном двигателе угол опережения зажигания устанавливается блоком управления (ЭБУ) системы управления двигателя. Он является определенным параметром «зашитым» в его программное обеспечение и рассчитывается исходя из показаний датчиков.

Начальный угол опережения зажигания на карбюраторных двигателях устанавливается по меткам и регулируется вращением трамблера. На инжекторном двигателе установкой угла «заведует» все тот же блок управления ЭСУД.

Подробнее о регулировке угла опережения зажигания: «Регулировка угла опережения зажигания на двигателях автомобилей ВАЗ 2108, 2109, 21099», «Регулировка угла опережения зажигания на двигателях автомобилей ВАЗ 2105, 2107».

Неисправности в работе двигателя автомобиля вызванные неверным углом опережения зажигания

В основе всех неисправностей, связанных с углом опережения зажигания лежат всего две причины: либо угол опережения зажигания слишком ранний (раннее зажигание), либо слишком поздний (позднее зажигание). Признаки неверного угла опережения зажигания: двигатель не запускается, запускается и глохнет, «троит», «стреляет» в карбюратор или глушитель, дымит, не тянет, возникает детонация и пр. Подробнее: «Признаки раннего зажигания», «Признаки позднего зажигания».

Примечания и дополнения

— Для управления моментом искрообразования и преобразованием электрического тока низкого напряжения в электрический ток высокого напряжения карбюраторные и инжекторные двигателя оборудованы системами зажигания: контактными, бесконтактными и пр. Подробнее: «Контактная система зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106», «Бесконтактная система зажигания автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по системам зажигания автомобилей

— Фазы газораспределения двигателя внутреннего сгорания

— Система зажигания инжекторного двигателя 2111

— Свечи зажигания для контактной и бесконтактной систем зажигания, отличия

— Холодные и горячие свечи зажигания

Зажигание: позднее и раннее

Какое зажигание лучше? Опытный автомобилист или эксперт сразу скажет: оптимальное. А само по себе позднее или ранее зажигание уже крайности, способные доставить автовладельцу немало головной боли.

Виды зажигания

Стабильность функционирования инжекторного двигателя напрямую зависит от грамотно проведенной регулировки системы зажигания. Это поможет повысить мощность ДВС, уменьшить расход горючего, улучшить отдачу.

В идеале на 4-тактных ДВС ТВС обязана воспламеняться в конце такта сжатия. Это означает, что топливо должно загореться в тот самый момент, когда поршень уже доходит до ВМТ. Обусловлен данный процесс нюансом того, что ТВС нужно конкретное время для сжигания, после чего образовавшаяся сила толкнет поршень вниз.

Так вот, позднее или раннее зажигание подразумевает задержку или опережение срабатывания вышеописанного процесса. Говоря иначе, система зажигания настроена так, что искра образуется и воспламеняет ТВС не в оптимальный для этого момент. Это происходит раньше или позже.

Определить не оптимальность выставленного зажигания несложно. Сбои в работе двигателя, наблюдаемые периодически, этому свидетельство. Также можно изучить основные признаки, которые определяют неверно выставленное зажигание.

1. Если налицо неустойчивая работа силового агрегата в режиме ХХ.
2. Пуск ДВС явно затруднен.
3. Увеличился расход горючего.
4. Отзывчивость педали акселератора не впечатляет, как раньше.
5. Двигатель часто перегревается, наблюдается детонация.
6. Падает мощность силового агрегата, он теряет приемистость.

Как выставить зажигание уоз

Кроме того, неправильно выставленный УОЗ приводит к возникновению хлопков, отдающих в систему впуска. Дальнейшая эксплуатация автомобиля с кривым УОЗ непрактична, ведет к более серьезным неполадкам силового агрегата. Особенно это опасно, если заметна детонация.

Симптомы и признаки раннего зажигания	Симптомы и признаки позднего зажигания
Чрезмерная детонация (дефект поршня, разрушение шатунов).	Потеря мощности.
Хорошо слышимый звук стука в двигателе (повышенный износ).	Плохой запуск (из-за чего страдает аккумулятор).
Потеря мощности (особо заметная на малых оборотах).	Повышенный расход топлива.
Увеличенный расход топлива.	Перегрев двигателя (может вообще заклинить).

Сложность определения зажигания на инжекторных ДВС связана с тем, что все упирается в электронику. Решать проблему в данном случае нужно не механическим вмешательством, а путем настройки и программирования ЭБУ.

Примечательно, что на подержанных автомобилях со временем в памяти ЭБУ накапливаются различные ошибки. Последние способны провести к сбоям прошивки и неправильному функционированию систем двигателя и зажигания. Для выявления и сброса найденных ошибок потребуется, как и говорилось выше, использовать специальное программное оборудование.

Настройка угла

Чтобы правильно провести калибровку, необходимо выполнить следующие действия:

• Осмотреть муфту опережения зажигания на плотность посадки. Если она села хорошо, затягивается шуруп клеммового вала.
• Шурупы зажимной системы отворачиваются. Отметки А и Б соединяются.
• Шурупы на приводе закрепляются.
• Оценивается место фиксации пластин. Допускается незначительное расхождение этого показателя в пределах 1 мм.
• Оценивается правильность выставления УОВТ. Для этого нужно прокрутить коленвал. Допустимое отклонение от нормы – 1 0 или одно деление.
• Обязательно проверяется уровень масла в ОВТ.
• Оценивается как выставлен угол впрыска горючего.

Чтобы проверить точность выставленного угла, зажимное устройство смещают проемом в верхнюю позицию и убирают крышку. При правильности выставления, во время вращения вала под углом 70 градусов, из проема покажется смазка. После закрывается крышка.
