Установка бесконтактного зажигания на ваз-2101

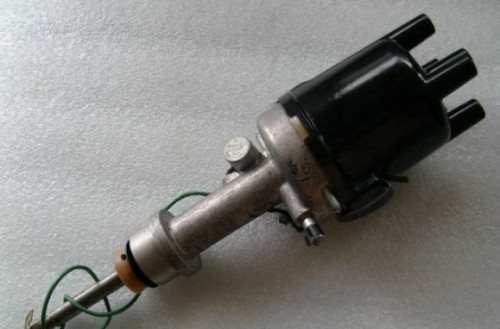

Принцип работы трамблера

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

УЗСК

Такое понятие, как УЗСК, характеризует время, когда контакты прерывателя замкнуты. По сути дела – это опосредованная характеристика накопления в катушке энергии после окончания формирования искры. УЗСК прямо отражается на количестве энергии, идущей на искрообразование и, соответственно, на работе двигателя.

В тех случаях, когда между контактами расстояние маленькое, катушка не накопит необходимой энергии и энергия искры окажется мала, что приведет к перебоям в работе мотора. Большой зазор также приводит к перебоям, так как время разрыва контактов уменьшается, и катушка не успевает полностью разрядиться.

У каждой системы зажигания существует свой оптимальный УЗСК, для обеспечения которого, при необходимости, надо проверить и отрегулировать трамблер.

УОЗ

Это понятие затрагивает момент воспламенения ТВС. Дело в том, что ее сгорание происходит не мгновенно, и зачастую, для обеспечения оптимальных условий такого процесса, оно должно начинаться раньше, чем поршень займет положение ВМТ. УОЗ и характеризует время, на величину которого появление искры опережает появление поршня в положении ВМТ.

Зажигание ВАЗ 2105: признаки неисправности, устройство

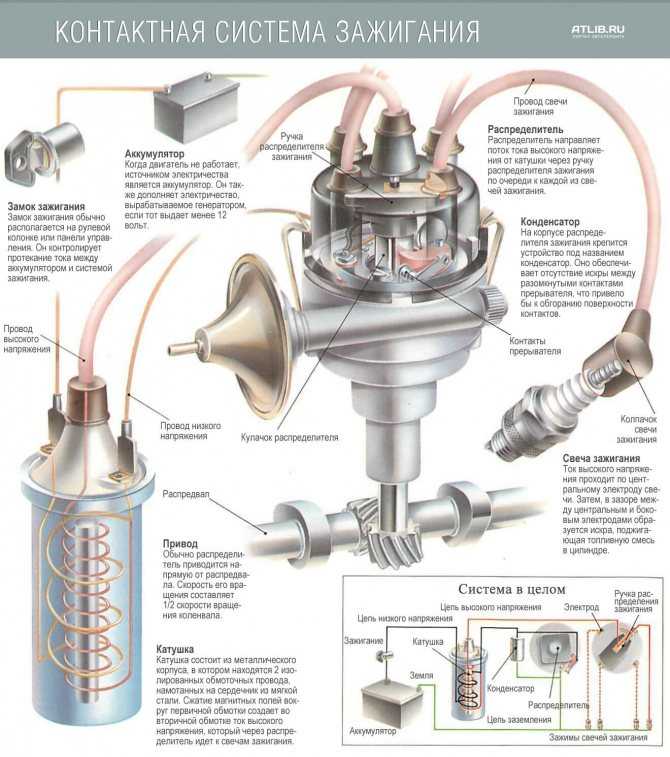

Изначально на автомобилях ВАЗ 2105 с 1980 года была установлена классическая контактная система зажигания вплоть до 1989 года. Позже ее заменили на бесконтактную, но принцип работы системы остался прежним. Стабильность работы системы влияет не только на запуск, экономичность и мощность двигателя, но и на характер его работы. Неправильно выставленное или сбитое зажигание, точнее, момент образования искры в камере сгорания, может привести к детонации двигателя, а это прямая угроза разрушения как цилиндро-поршневой группы, так и других элементов силового агрегата.

Принципиальная схема системы зажигания ВАЗ 2105 контактного типа

Зажигание ВАЗ 2105 состоит из основных элементов, каждый из которых подвержен своим болячкам:

1. Трамблер, прерыватель-распределитель (2). В любой системе зажигания он выполняет функцию не только распределения напряжения между свечами цилиндров в определенной последовательности (1-3-4-2), но и отвечает за своевременную подачу импульса на катушку зажигания с помощью контактной группы 4, которая в свою очередь генерирует ток высокого напряжения для образования искры на электродах свечи.
2. Катушка зажигания (5). В автомобилях ВАЗ 2105 используется маслонаполненная катушка разомкнутого типа Б-117. Ее задача — преобразовывать ток 12 В в ток высокого напряжения (около 12-24 кВ) по сигналу с коммутатора 6.
3. Коммутатор 6 представляет собой монтажную плату на полупроводниках для управления системой зажигания. После подачи управляющего импульса с реле зажигания 7, коммутатор замыкает цепь вторичной обмотки катушки 5, активируя повышающий трансформатор.
4. Система активируется с помощью контактной группы замка зажигания 8.

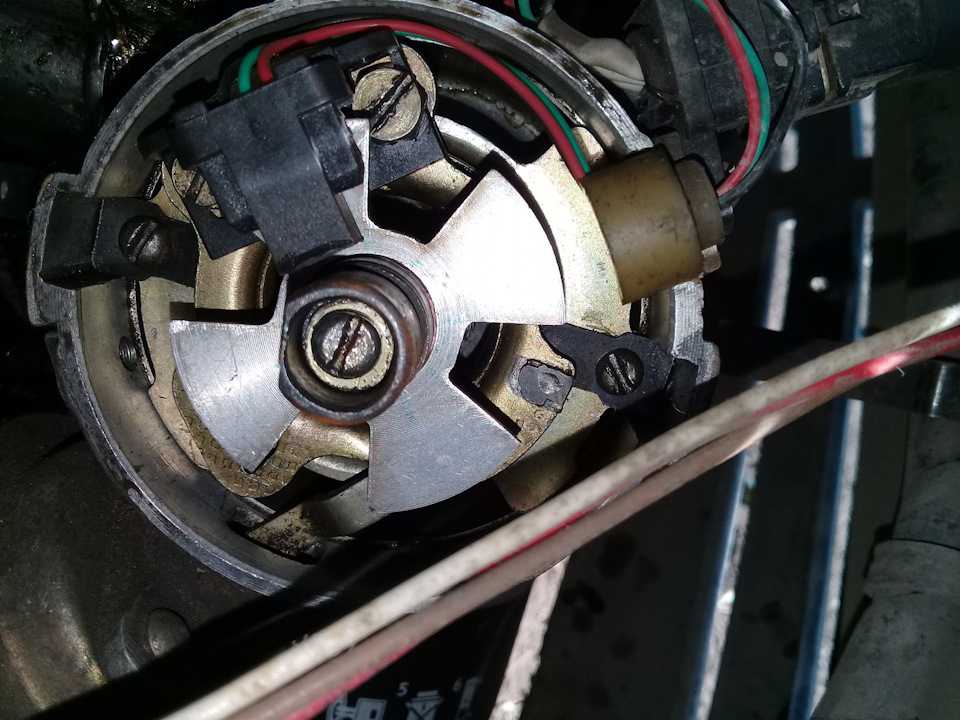

Бесконтактная система зажигания работает по такому же принципу. Разница между ними заключается в том, что в трамблере вместо контактной группы 4 установлен датчик Холла, который работает более стабильно и не требует точной регулировки зазора между контактами. Схема контактной и бесконтактной системы зажигания ВАЗ 2105 для ознакомления приведена ниже.

1. Изолятор; 2. Корпус катушки зажигания; 3. Изоляционная бумага обмоток; 4. Первичная обмотка; 5. Вторичная обмотка; 6. Изоляционная трубка первичной обмотки; 7. Клемма вывода конца первичной обмотки: 8. Контактный винт; 9. Клемма высокого напряжения; 10. Крышка; 11. Клемма «+E» вывода начала первичной и конца вторичной обмоток; 12. Пружина центральной клеммы; 13. Каркас вторичной обмотки: 14. Наружная изоляция первичной обмотки; 15. Скоба крепления; 16. Наружный магнитопровод; 17. Сердечник; 18. Контактная гайка; 19. Изолятор свечи зажигания: 20. Стержень; 21. Корпус свечи; 22. Уплотнительное кольцо; 23. Теплоотводящая шайба; 24. Центральный электрод; 25. Боковой электрод свечи зажигания; 26. Валик распределителя зажигания; 27. Маслоотражательная муфта валика; 28. Шайба: 29. Провод подвода тока и распределителю; 30. Запорная пружина крышки; 31. Корпус вакуумного регулятора; 32. Диафрагма; 33. Крышка вакуумного регулятора; 34. Гайка; 35. Пружина вакуумного регулятора; 36. Тяга вакуумного регулятора; 37. Смазочный фитиль (фильц) кулачка; 38. Опорная пластина регулятора опережения зажигания; 39. Ротор распределителя зажигания: 40. Боковой электрод с клеммой; 41. Крышка распределителя зажигания; 42. Центральный электрод с клеммой; 43. Уголек центрального электрода; 44. Центральный контакт ротора; 45. Резистор 5-6 ком для подавления радиопомех; 46. Наружный контакт ротора; 47. Пружина регулятора опережения зажигания; 48. Пластина центробежного регулятора; 49. Грузик регулятора опережения зажигания; 50. Изоляционная втулка; 51. Кулачок прерывателя; 52. Изоляционная колодка рычажка: 53. Рычажок прерывателя; 54. Стойка с контактами прерывателя; 55. Контакты прерывателя; 56. Подвижная пластина прерывателя; 57. Конденсатор 0,20-0,25 мкФ; 58. Корпус распределителя зажигания; 59. Подшипник подвижной пластины прерывателя; 60. Корпус масленки; 61. Винт клеммового зажима; 62. Стопорная пластина подшипника: 63. Распределитель зажигания; 64. Свечи зажигания; 65. Выключатель зажигания; 66. Катушка зажигания; 67. Генератор; 68. Аккумуляторная батарея; 69. Датчик-распределитель зажигания; 70. Коммутатор; 71. Угол опережения зажигания; 72. К источникам питания: 73. 1.Катушка зажигания; 74. 11.Свеча зажигания; 75. III. Распределитель зажигания; 76. IV. Схема классической системы зажигания; 77. V. Схема работы центробежного регулятора опережения зажигания. 78. VI. Схема бесконтактной системы зажигания.

Проверка результатов регулировки

Переходим к последнему этапу, нам нужно проверить полученные результаты. Результаты проверяются по поведению машины на дороге. Двигатель нужно прогреть, выехать на ровный участок дороги набрать скорость 40-50 км/ч, включить четвертую передачу и резко нажать педаль газа. В течение 1-2 секунд будет слышно характерные стуки похожие на цоканье, а автомобиль сразу начнет уверенно набирать скорость.

Если звуков не слышно, то нужно повернуть трамблер против хода часовой стрелки на одно деление, такая процедура должна повторяться до тех пор, пока не будет слышен звук.

Помните, что детонация должна быть не дольше 2 секунд. В том случае, если во время проверки слишком сильно пришлось изменить положение трамблера, то у Вас присутствуют неполадки.

Причина неполадок еще может быть в отклонении состава горючего от номинального, а так же в неправильной работе систем трамблера.

Проверка угла замкнутого состояния контактов

На контактных системах зажигания обязательной процедурой является проверка угла замкнутого состояния контактов — УЗСК. Отечественные автотестеры измеряют этот параметр в градусах. Импортные автотестеры могут измерять этот параметр ( DWELL — измеритель рабочего цикла) в %.

Говоря нормальным языком, — это простая проверка величины зазора между контактами прерывателя с помощью автотестера. Нормальные значения зазора при измерении простым щупом составляют: 0,35 — 0,45 мм. При измерении УЗСК: 50 — 60 градусов. При измерении в DWELL: 45 — 68 процентов. Любые другие значения, выходящие за эти рамки, являются неисправностью и требуют регулировки.

Использование тестера при измерении является более прогрессивным методом, в результате которого увеличивается скорость и надёжность полученных результатов. При этом не тратится время на снятие крышки распределителя, прокручивание мотора за храповик. Вы просто подсоединяете два “крокодила” и заводите мотор. Показания прибора на оборотах холостого хода не должны отличаться от показаний прибора на повышенных оборотах более, чем на две цифры измерения. Чем больше цифра — тем меньше зазор. Чем меньше цифра — тем больше зазор.

Значение УЗСК очень важно для бесперебойной работы системы зажигания. В процессе эксплуатации автомобиля происходит естественный износ контактной пары, стирание кулачков и диэлектрической подушки

В результате этого уменьшается зазор между контактами прерывателя, а цифровое значение УЗСК становится больше. Техобслуживание распределителя зажигания рекомендуется производить через 10-15 тыс. км.

Как найти обрыв проводки в автомобиле

При обрыве электрическая цепь размыкается. Часто причиной отсутствия напряжения является плохой контакт в разъеме цепи. Корпус колодки скрывает окислившиеся контакты, поэтому поиск неисправности может занимать длительное время. Обрыв может обнаружиться при покачивании колодок или проводов.

Чтобы найти обрыв в проверке нужно выставить мультиметр в режиме омметра или прозвонки. Выводы прибора подсоединяем к концам проверяемой цепи:

• Если обрыва нет — мультиметр подаст звуковой сигнал (в режиме прозвонки) или сопротивление будет минимальным (в режиме омметра).
• Если в проводке обрыв — звукового сигнала не будет (в режиме прозвонки), а сопротивление будет очень большим (в режиме омметра).

Регулировка угла замкнутого состояния контактов прерывателя ВАЗ-2107

Угол замкнутого состояния контактов прерывателя (55 ± 3°) определяют автомобильным тестером или щупом по величине зазора между разомкнутыми контактами

Снимаем крышку распределителя.

Зазор удобнее регулировать на распределителе, снятом с двигателя, но после этого придется вновь устанавливать момент зажигания.

Для проверки зазора на распределителе, не снятом с двигателя, поворачиваем коленчатый вал в положение, при котором упор подвижного контакта окажется на вершине кулачка валика (зазор между контактами максимальный).

2. Щупом проверяем зазор (0,35 – 0,45 мм).

Если он отличается от положенного, то для его регулировки…

отверткой ослабляем винт крепления контактной группы

и регулировочный винт. Для удобства бегунок можно снять.

Отворачивая и заворачивая винты контактной группы, сильно не нажимайте на них, так как можно повредить подшипник подвижной пластины прерывателя.

Перемещая пластину контактной группы, выставляем требуемый зазор и затягиваем регулировочный винт.

Убедившись в правильности зазора, затягиваем и винт крепления контактной группы

Источник

Конденсатор

Электронный распределитель современного типа такие сложности не имеет, но контактный сплошь одни проблемы. Видимо, это и послужило толчком к модернизации.

Итак, первое на что падает сомнение при подгорании контактов – конденсатор. Сомнения в неисправности конденсатора усиливаются при обнаружении пробоя на массу.

Стандартный способ диагностики его сводится к следующим действиям:

• Измерительный прибор соединяется с контактами распределителя.
• Осуществляется запуск.
• Контакты размыкаются вручную.
• Одновременно с этим надо следить за показаниями амперметра.

Вот, на что следует обратить первоочередное внимание:

1. Если указатель приближен к нулевой отметке, а положение разрядки прибора установлено в 2-4 ампер, конденсатор не работает.
2. В остальных случаях, конденсатор нормально функционирует.

Проверка конденсатора осуществляется и с помощью обычной переноски с лампочкой. Вот, как все делается:

• Обесточивается катушка.
• Обесточивается также конденсатор, путем отсоединения от прерывателя.
• Осуществляется интеграция переноски.

Если конденсатор неисправен, загорается свет на переноске.

Замена бракованного конденсатора поможет решить проблему подгорания контактов однозначно, если причина в этом. Однако известны и другие.

Читать дальше: Самый длинный беспосадочный пассажирский рейс

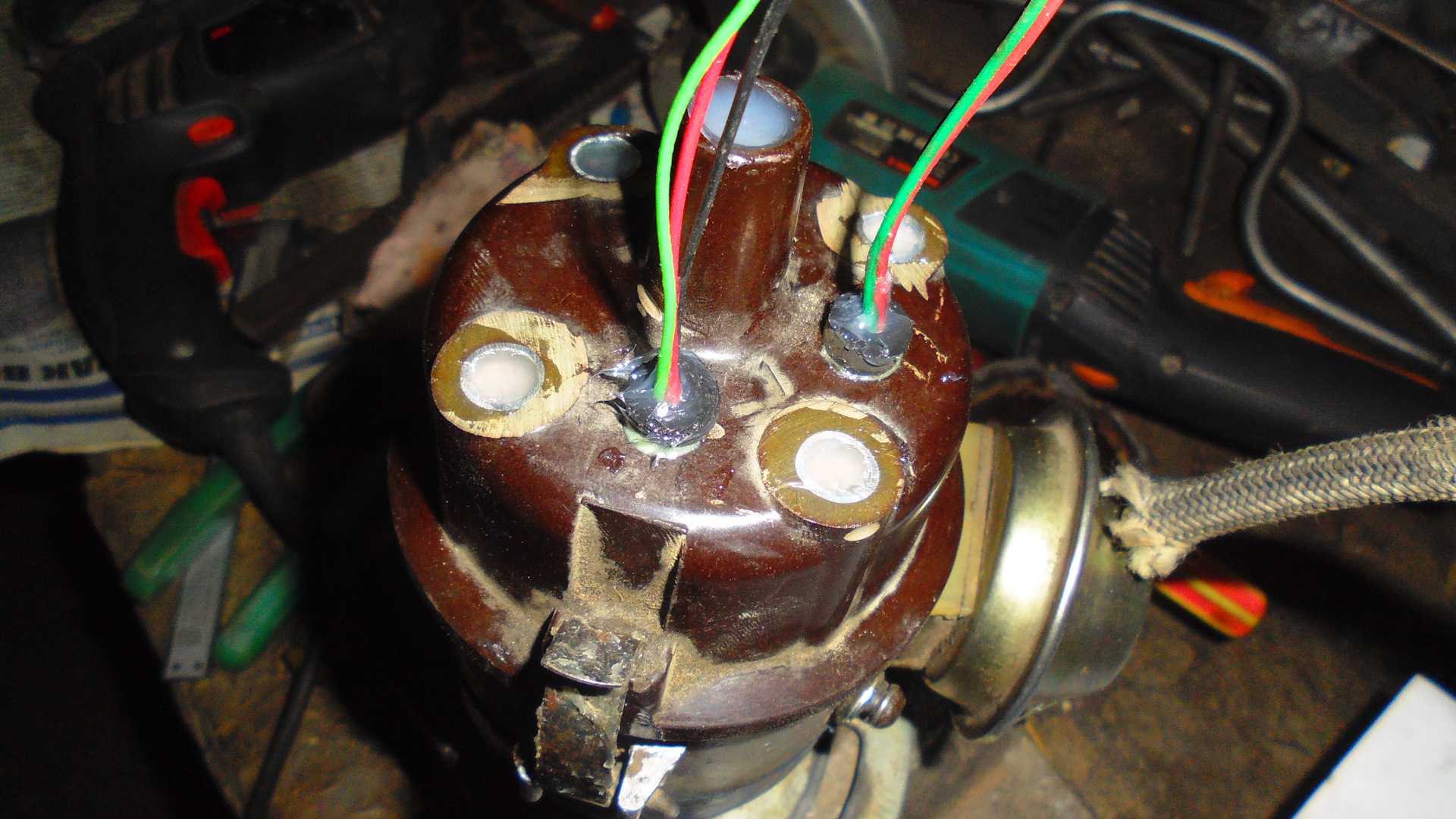

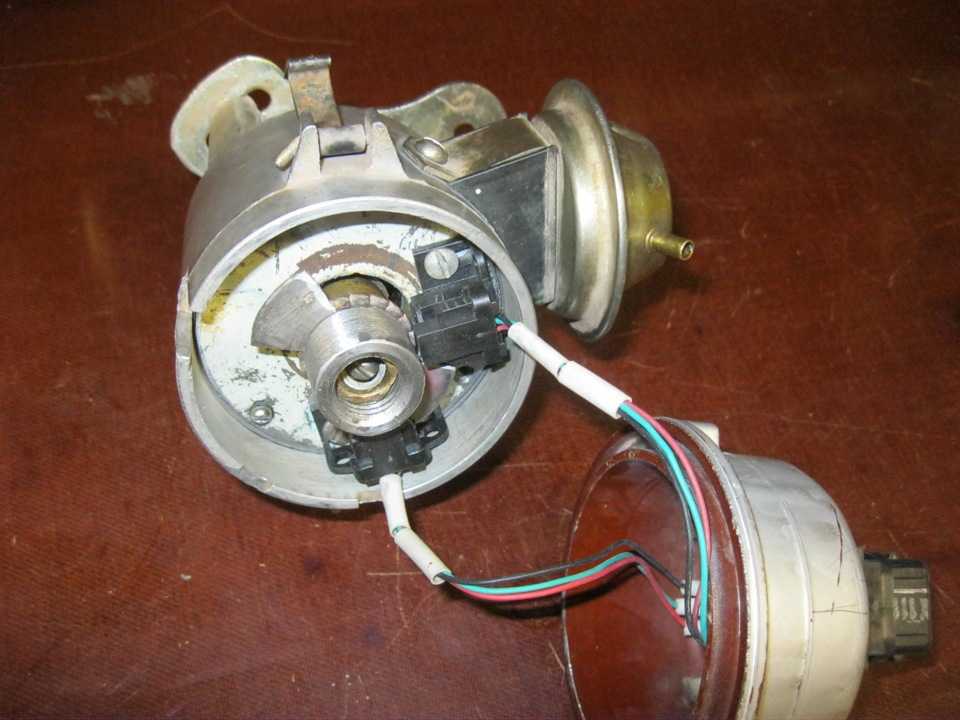

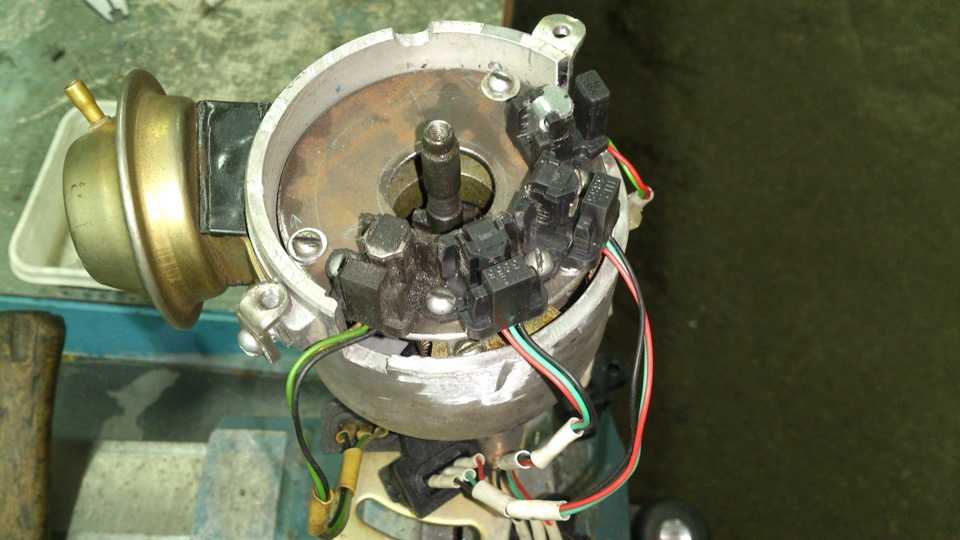

Что такое электронное зажигание

Термин «электронное зажигание» означает то же, что и «бесконтактное зажигание». Блок БСЗ собирается из электронных (полупроводниковых) компонентов, что и отражено в названии системы. «Бесконтактным» зажигание называется потому, что замыкание и размыкание низковольтной цепи производится электронным коммутатором за счет запирания и отпирания транзистора, а не контактом распределителя. Система электронного зажигания ВАЗ 2107 для карбюраторной и инжекторной версии отличаются. Возможно, в этом причина ошибочного мнения о том, что электронное и бесконтактное зажигание – разные системы.

Как выполнить проверку автомобильного предохранителя?

При перегрузке цепи в машине с большой вероятностью может произойти разрыв этой самой цепи, что приведет к выходу из строя предохранителей. При этом далеко не всегда потеря работоспособности электрического прибора будет свидетельствовать о проблемах с предохранителем. Нередко причиной неполадки могут выступать и абсолютно другие причины

Чтобы точно убедиться в источнике проблемы, важно своевременно провести диагностику элемента в блоке предохранителей, который непосредственно и отвечает за функционирование данного прибора. Сделать это довольно быстро и легко можно с помощью инструкции к транспортному средству

Там производитель указывает места установки предохранителей в блоке, отвечающих за конкретные электрические приборы.

Как визуально распознать проблему?

Многие автомобилисты считают, что наиболее приемлемым и быстрым способом обнаружения неисправностей в электронике является визуальный осмотр. Для выполнения такой диагностики понадобится вытащить из блока предохранитель, а затем просмотреть его на наличие обрывов на свету. Если в элементе есть разрывы проволоки или имеются обгорелые следы, скорее всего обрыв цепи и выход из строя оборудования произошли по вине предохранителя. В основном, таким образом выявляют нарушения с предохранителя стеклянного или пластмассового вида.

Проверка предохранителя мультиметром: как сделать?

Еще одним хорошим методом определения нарушений с предохранителями является проверка с помощью мультиметра. С его использованием проверить предохранитель машины можно двумя способами:

• Проверка заряда АКБ;
• Проверка катушки зажигания.

Этот способ прост и за несколько минут позволяет автомобилисту с точностью определить неполадку. Однако подобным способом удается определить далеко не все проблемы в цепях. При неисправностях в дверном замке или звуковом сигнале делать диагностику лучше посредством сопротивления.

Более детально о том, как проверить предохранители в автомобиле будет изложено в данном видеоролике:

Проверка результатов регулировки

Переходим к последнему этапу, нам нужно проверить полученные результаты. Результаты проверяются по поведению машины на дороге. Двигатель нужно прогреть, выехать на ровный участок дороги набрать скорость 40-50 км/ч, включить четвертую передачу и резко нажать педаль газа. В течение 1-2 секунд будет слышно характерные стуки похожие на цоканье, а автомобиль сразу начнет уверенно набирать скорость.

Если звуков не слышно, то нужно повернуть трамблер против хода часовой стрелки на одно деление, такая процедура должна повторяться до тех пор, пока не будет слышен звук.

Причина неполадок еще может быть в отклонении состава горючего от номинального, а так же в неправильной работе систем трамблера.

Источник

Неравномерное искрообразование

Распределение электроэнергии в автомобильной системе обеспечивается ротором. Он надет бывает на привод трамблера. И безусловно, за правильное распределение отвечает крышка с КГ и гнездами под бронепровода.

Токовое распределение в данном случае можно представить так:

• Ток поступает через угольный контакт с пружинкой на ротор.
• Далее по шине бегунка к боковому контакту.
• Отсюда на бронепровода двигательных цилиндров.

Как утверждают эксперты, в правильном понимании между свечными гнездами и ротором контакта не бывает. Токопередача силой 15-25 000 V идет посредством воздушного зазора.

Но и эта, казалось бы упрощенная до максимума конструкция, грешит недостатками. А в частности, трещины и загрязнения, невидимые невооруженным глазом и сразу, могут стать не только причиной увода тока на массу. Из-за этого подгорают контакты, усложняется запуск двигателя, особенно в сырую погоду.

Некоторые распределители оснащаются «помеходавителями», но и они часто перегорают. Наши умелые ребята придумали перемычку-жучок, но и последний не всегда спасает.

Примечательно, что детали контактного распределителя не подлежат восстановлению, кроме роторного бокового контакта. Его со временем «съедает» эрозия, и путем припайки латунной полоски можно добиться наладки.

Теперь вы знаете, в чем причина подгорания КГ или контактной группы. Устранив причины, способствующие этому, можно решить проблему быстро и четко.

Должно ли быть такое? Или что-то не в порядке? Куда смотреть? Качество зажигания сильно ухудшается? PS: что делать и кто виноват?

Проверка и регулировка зазора между контактами прерывателя

Проверку зазора обычно производят плоским щупом. Перед проверкой вращением валика прерывателя уста­навливают кулачок преры­вателя в положение полного размыкания контактов и вводят щуп в зазор между контактами. Щуп должен входить плотно, без раз

ведения контактов.

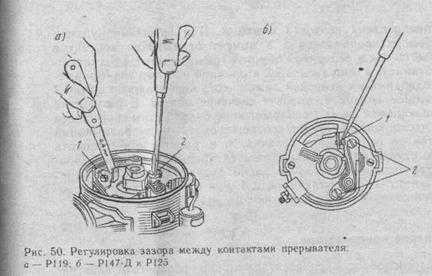

Для регулировки за­зора между контактами пре­рывателя ослабляют винт 1 (рис. 50,а) крепления пла­стины неподвижного кон­такта вращением регулиро­вочного эксцентрика 2 уста­навливают нормальный за­зор. Затем завертывают винт 1 и снова проверяют зазор между контактами. В прерывателях – распределителях Р147-Д автомобиля ГАЗ-3102 и Р125 автомобилей ВАЗ для регулировки зазора между контактами прерывателя следует немного отвернуть два винта 2(рис. 50, б)крепления пластины неподвижного контакта, затем установить лезвие отвертки в спе­циаль­ную прорезь на пластине и легким вращением отвертки сместить пластину до нормального зазора между контактами. Затем завертывают оба винта 2и снова проверяют зазор.

Вследствие образования на рабочей поверхности кон­тактов прерывателя лунки и выступа (рис. 51) зазор А,измеренный плоским щупом, будет меньше фактического за­зора Б.

Поэтому более целесообразно измерять не величину зазора между кон­тактами, а угол замкнутого состояния их, который определяют с помощью специального оборудова­ния или упрощенным спосо­бом — при помощи транспортира. Для этого транспортир уста­навливается под ротор распределителя (рис. 52).

Параллельно контактам прерывателя подключают контрольную лампу. Вклю­чают цепь тока низ­кого напряжения и мед­ленно, плавно вращают валик прерывателя в направле­нии его рабочего вращения. В пе­риод вращения контрольная лампа будет периодически за­гораться и гаснуть. По величине угла поворота ротора, при котором лампа не горит, заме­ряют угол замкнутого состояния контактов преры­вателя. Нор­мальные значения зазоров ме­жду контактами и углы замкнутого состояния контактов указаны в табл. 4.

Однако такой способ измерения угла замкнутого состояния контактов недостаточно точный, так как не позволяет учесть влияния износа и люфтов, поэтому целесообразно проверять угол замкнутого состояния при вращении валика.

Принцип такой проверки заключается в следующем. Сила то­ка, проходящего через контакты прерывателя во время их работы, зависит от напряжения батареи, сопротивления контактов, часто­ты вращения вала прерывателя и угла замкнутого состояния контактов. При постоянной частоте вращения вала прерывателя сила тока, проходящего через кон­такты прерывателя, будет про­порциональна углу замкнутого состояния контактов, поэтому из­мерение этого угла заключается в измерении силы тока, прохо­дящего через контакты.

Прерыватель подключается по схеме, приведенной на рис. 53.

На шкале микроамперметра 2 наносят зоны, соответствующие допустимым значениям угла замкнутого состояния контактов для прерывателей с четырьмя, шестью и восемью выступами ку­лачка при определенной частоте вращения вала прерывателя (например, 1500−1 мин). Резистор 6 подбирается при градуировке микроамперметра 2 в зависимости от частоты вращения, на кото­рой производится измерение угла замкнутого состояния контак­тов. Чем больше этот угол, тем больше средняя сила тока, проходящего через микроамперметр, и тем на больший угол отклонится стрелка прибора. При непо­движном вале прерывателя и замкнутых контактах прерыва­теля стрелка микроамперметра отклоняется на всю шкалу. Пе­ременный резистор обеспечи­вает точность настройки микро­амперметра 2 в зависимости от напряжения батареи и состоя­ния контактов прерывателя. Для регулировки угла замкну­того состояния контактов при определенной частоте вращения (при которой наносились мет­ки) ослабляют винт крепления держателя неподвижного кон­такта и, плавно вращая регу­лировочный эксцентрик, сов­мещают стрелку прибора с со­ответствующей зоной на шкале. Приборы и стенды промышленно­го изготовления позволяют производить такие проверки и регу­лировки независимо от частоты вращения валика прерывателя, что значительно упрощает проверку.

Методы регулировки

В целом регулировка системы выполняется за три этапа. К первому относится корректировка угла замкнутого состояния контактов. Учитывайте, что он зависит непосредственно от величины зазора в контактах трамблера. Второй этап включает в себя выставление угла, с которым происходит опережение зажигания, а третий этап позволяет проверить и скорректировать полученные результаты

Надо обратить особое внимание на тот факт, что все результаты необходимо уточнять непосредственно в процессе езды

Регулировка понадобится, если вы используете на своем автомобиле классическую или транзисторную систему зажигания. Для того чтобы приступить к работе, в первую очередь понадобится снять крышку, прикрывающую распределитель зажигания ВАЗ 2106. Если на вашем ВАЗ 2106 установлена классическая система, то перед тем, как начать процесс регулировки, зачистите все прилагаемые контакты и проверьте тщательность, с которой они прилегают друг к другу.

Если вы заметили какие-либо отклонения, аккуратно приведите систему в порядок, подогнув необходимые места в контактах. Далее, поверните коленвал таким образом, чтобы между контактами трамблера ВАЗ 2106 образовалось максимально допустимое расстояние. Потом отверните винт, фиксирующий группу, он находится на пластине подшипника. И введите щуп, толщина которого составляет 0,5 мм. Подвиньте контакты таким образом, чтобы он мог перемещаться с незначительным усилием.

Чтобы вращать коленвал, используйте специальный ключ. За неимением такового начинайте медленно двигать автомобиль при включенной четвертой передаче. Конечно, для этого придется приложить некоторые усилия, ведь использовать для проведения такой работы стартер становится практически невозможным. Это связано с тем, что довольно проблематично будет найти оптимальный угол поворота.

Приступите к непосредственному измерению угла. Выньте из крышки трамблера провод высокого напряжения и присоедините его к автомобилю. Далее, используя катушку зажигания и прикрепленную к ней лампочку на 12 В, присоедините к проводу, который проходит непосредственно от трамблера к катушке.

Если установка прошла правильно, когда будете включать зажигание, лампочка начнет гореть, а как только вы произведете размыкание контактов — погаснет. Затем начинайте вращать коленвал двигателя таким образом, чтобы он двигался по часовой стрелке. Эту работу необходимо проводить до тех пор, пока лампочка не погаснет. Запомните положение, в котором находится бегунок и где-нибудь отметьте его для себя.
