Принцип работы датчика синхронизации
Для устойчивого функционирования двигателя рабочий процесс ДПКВ происходит по следующему принципу:

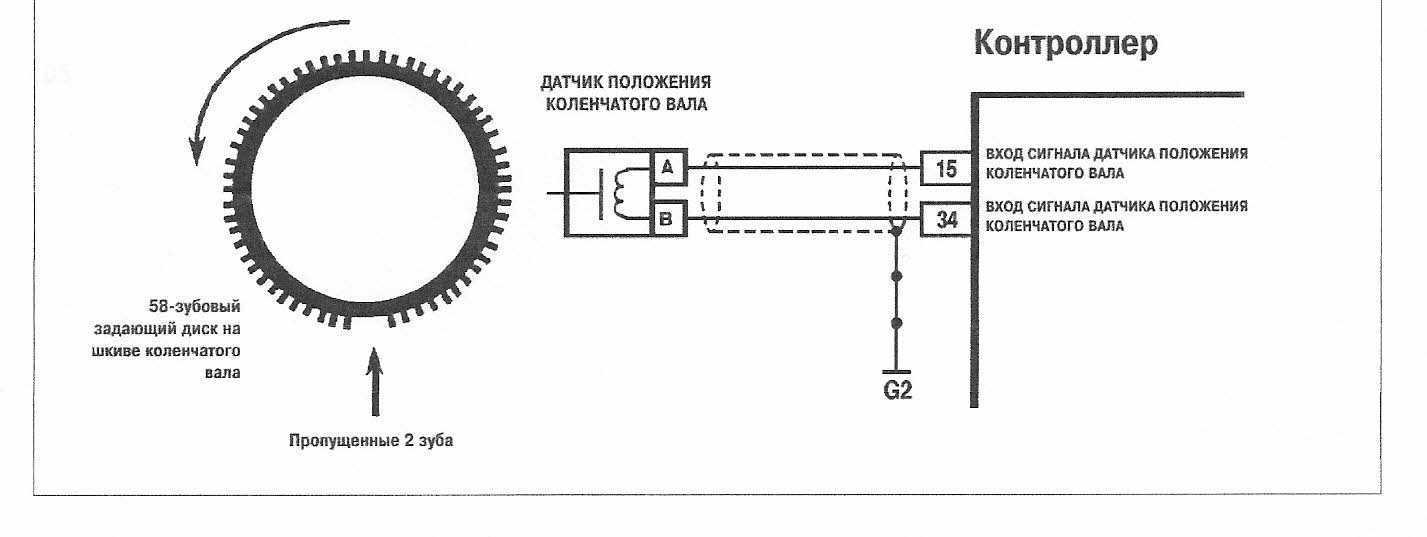

- На коленвале установлено специальное зубчатое колесо (реперный диск) с отсутствующими двумя зубцами — стартовым и нулевым.
- При вращении коленвала зубчики, проходя через магнитное поле ДПКВ, изменяют его — как результат, в приборе формируются импульсы, данные о которых передается в блок управления;
- При прохождении зубчатого колеса с отсутствующими зубцами мимо датчика характер импульсов меняется, и блок определяет начальное положение коленчатого вала;
- на основании подсчета поступивших импульсов компьютер определяет положение коленвала в определенный период времени:
- После обработки информации ЭБУ направляет сигналы в соответствующие системы автомобиля, и производится корректировка их работы.
В результате обеспечивается стабильная работа мотора автомашины.
Замена датчика положения коленвала
Для замены нужно использовать исключительно датчик того типа, который был установлен на автомобиль ранее и был рекомендован автопроизводителем. Неподходящие датчики могут давать погрешности в измерениях, что обязательно скажется на работе двигателя.
Замена датчика обычно не доставляет серьезных трудностей. Для этого ДПКВ необходимо обесточить, отсоединив клеммную колодку от измерителя. Затем нужно с помощью рожкового ключа на 10 открутить болт (болты) крепления датчика. После этого измеритель нужно вынуть из посадочного гнезда и установить в него новый датчик.
После установки ДПКВ нужно отрегулировать расстояние между ним и торцом диска синхронизации. Оно должно составлять от 0,5 до 1,5 мм (точные данные — в мануале по пользованию автомобилем). Регулировка осуществляется с помощью регулировочных шайб. После установки нового датчика мотор должен начать работать в штатном режиме. Если этого не произошло, необходимо сбросить ошибки двигателя и откалибровать датчик.
Устройство и назначение ЭБУ Лада Калина
Электронный блок управления также называется контроллером. Его основная задача заключается в сборе информации со всех датчиков, обработке и дальнейшей отдаче соответствующих команд исполнительным узлам. ЭБУ является элементом бортовой сети, он непрерывно обменивается данными с другими системами, например, АПС (антипробуксовочной системой), АКПП (автоматической коробкой передач), системой безопасности, климатической установкой и др.
Контроллер — это визуально небольшая микросхема, однако ее устройство довольно сложное. ЭБУ имеет несколько видов памяти:
- ППЗУ. Содержит все исполнительные схемы управления, ответственна за фиксацию команд в соответствии с определенной последовательностью. В этой памяти находятся данные калибровки или эталон настройки работы всех процессов в зависимости от мощности и типа силовой установки, а также других параметров (вес, трансмиссия и т.д.). ППЗУ не зависит от внешних источников питания, даже если бортовая сеть будет полностью обесточена, вся информация будет сохранена.
- ОЗУ. Память, которая полностью зависит от питания бортовой сети, в случае нарушения этого условия вся информация удаляется. Как правило, это коды диагностики и данные, необходимые ЭБУ для проведения расчетов.
- ЭРПЗУ – электрическое программируемое запоминающее устройство. Здесь сохраняются коды комбинаций иммобилайзера. Если этих данных не будет в памяти, то запуск двигателя будет невозможен. Система не зависит от питания, сведения сохраняются постоянно.
Устранение неисправностей датчика ДПКВ
Так как датчик определения положения коленчатого вала расположен в достаточно открытом месте, то он подвержен многим неблагоприятным факторам:
- загрязнение;
- механическое повреждение ремнем;
- удар о зубья из-за лопнувшего крепления сенсора;
- окисление в разъеме;
- обрыв провода и др.
Чистка от грязи датчика КВ
Первое, что нужно выполнить при обнаружении первого признака неисправности ДПКВ, является его чистка от загрязнений. Когда поднимите кожух, то на нем обязательно будет много посторонних образований. При помощи тряпки и тонкой отвертки аккуратно удалите грязь и протрите чувствительную часть между датчиком и диском синхронизации. Также прочистите венец с зубьями или протрите дорожки.
Загрязнение контактов
Частой проблемой неработоспособности этого датчика являются загрязненные контакты в разъеме. Это неизбежный процесс, который возникает везде и в каждом авто. Причиной их загрязнения является меняющаяся влажность, пыль и даже небрежное обслуживание. Неплотно одетый разъем вскоре загрязнится и между контактами возникнет паразитное сопротивление. Оно помешает нормальной работе устройства. Устранить неисправность можно чисткой и смазкой специальной проводящей смазкой для контактов. Она защитит поверхность от окисления и одновременно обеспечит необходимую проводимость. Возле фишки также могут быть переломаны провода.
Обрыв контакта датчика ДПКВ
Не менее редкой проблемой в работе датчика является обрыв провода в разъеме, возле него или по пути к блоку. Есть немало мест, где это может произойти. Пройдитесь по всему кабелю и обязательно обнаружите проблему. Часто провода отгнивают от контактных штырьков, для этого при проверке слегка потяните за них.
Связанные проблемы
Может быть так, что датчик и контакты целы. В таком случае необходимо осмотреть ответную часть:
- кронштейн, который может быть непрочно зафиксирован;
- шатающийся диск синхронизации;
- отсутствие магнита или зубьев на кольце.
Любой пропуск зуба также скажется негативно на работе мотора. Редко, но возникает деформация маховика. В таком состоянии сенсор тоже не выдает все импульсы, из-за чего блок не понимает, как ему управлять ДВС. Исходя из сказанного. следует, что эта проблема может быть как легкой в ее решении, так и не очень, но все же перед поездкой в мастерскую проведите самостоятельную диагностику. В большинстве случаев проблема успешно обнаруживается и устраняется. Как можно чаще проводите профилактику с чисткой сенсора от грязи, потому что снизу на него налипает ее очень много
Особенно уделяйте внимание после каждой поездки по бездорожью. Чистку разъемов выполняйте при отключенном зажигании
Устранение неисправностей
Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.
Чистка от грязи
Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.
Грязный датчик ПКВ
Обрыв контакта
Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.
Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.
Загрязнение контактов
Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из‐за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.
Грязь на контактах ДПКВ
Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.
Связанные проблемы
Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.
ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.
Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.
Зачем нужна прошивка ЭБУ Лада Калина
Прошивкой называется специальное программное обеспечение, которое создаётся специалистами различных компаний для улучшения характеристик двигателя. Как правило, прошивки постоянно обновляются, каждый год выпускаются новые, более современные и совершенные модификации. На автомобили Лада Калина совсем недавно была выпущена версия прошивки 3.0. Она улучшает динамические характеристики автомобиля, снижает потерю мощности при работающем кондиционере.
После удачной прошивки изменения в работе двигателя чувствуются сразу: мотор лучше подхватывает с низких оборотов, двигатель работает плавно и тихо, повышается чувствительность педали газа. Переход скоростей выполняется быстрее (разгон осуществляется с переключением передач через одну), в условиях городского движения меньше приходится переключать передачи, плавная работа 5 скорости на низких оборотах.
Благодаря прошивке обеспечивается:
- улучшенный запуск двигателя в зимний период;
- исключение провалов;
- снижение расхода топлива;
- повышение комфортабельности управления транспортным средством;
- мягкость работы силового агрегата;
- увеличение показателей мощности;
- улучшение разгона;
- увеличение максимальной скорости;
- удаление стандарта «Евро» 3 и 4.
Улучшением работы двигателя должны заниматься на заводе, но, к сожалению, владельцам отечественных авто зачастую приходится заботиться о комфорте управления самостоятельно.
Диагностика
Перед тем, как предпринимать действия по демонтажу и диагностике ДПКВ, надо убедиться в надёжности крепления прибора и очистить от грязи место его крепления и контактный разъём. После этого ещё раз проверяют работоспособность ДВС. В случае сохранения симптомов поломки датчика, его демонтируют.
Снятие датчика:
Сняв датчик, нужно понять, является ли он причиной неисправности двигателя. Перед тем, как диагностировать ДПКВ, проверяют целостность разъёмов и кабеля. Работоспособность прибора проверяют с помощью мультиметра:
- Измеритель устанавливают в режим омметра.
- Щупы мультиметра подсоединяют к контактам ДПКВ — нормальное сопротивление будет в пределах 550–750 Ом.
- Измеритель переводят в режим вольтметра, к наконечнику датчика подносят металлический предмет. Мультиметр должен фиксировать скачки напряжения.
Если такие результаты измерений не наблюдаются, то ДПКВ подлежит замене.
Покупая новый датчик положения коленвала Лада Гранта, в первую очередь нужно обращать внимание на брендовые изделия. Такой ДПКВ будет стоить намного дороже своих аналогов неизвестных производителей, но зато не принесёт неожиданных неприятностей в дороге
Движение коленчатого вала
Коленчатый вал играет важную роль в двигателе внутреннего сгорания, преобразовывая возвратно-поступательное движение поршня во вращательное движение.
В поршневом двигателе с помощью шатуна поршень и коленчатый вал соединены так, что возвратно-поступательное движение поршня может передаваться коленчатому валу. Получив это возвратно-поступательное движение от поршня через шатун, коленчатый вал преобразует его во вращательное движение.
Коленчатый вал необходим для обеспечения вращательного движения маховика, который в конечном итоге отвечает за движение колес автомобиля.
Демонтаж ЭБУ и установка в безопасное место
На всю работу уйдет не более часа. Вооружившись отвёрткой и ключом на 10, приступаем к демонтажу:
- Снять пластиковой кожух со стороны переднего пассажира.
- Сразу открывается доступ к контроллеру, но снять его не так просто. Для начала открутить отвёрткой саморез и попробовать потянуть ЭБУ на себя. Если не получается, то снять кожух со стороны водителя и давить с этой стороны.
- После снятия ЭБУ нужно открутить крепление, на котором он зафиксирован.
- Теперь можно заниматься установкой на новое место. В качестве примера было выбрано место под полкой бардачка.
- В полке проделать три отверстия для болтов на 5 в местах как на ЭБУ. После этого прикрутить контроллер к полке.
Контроллер, или в простонародье «мозги», на Калине – один из важнейших компонентов автомобиля, не зря он получил такое прозвище. Без него невозможно представить нормальное функционирование всех систем транспортного средства. К тому же ЭБУ существенно облегчает осуществление контроля работы двигателя и бортовой сети, помогая своевременно выявлять неисправности и устранить их.
Назначение и принцип работы датчика положения коленвала
Зачем нужен ДПКВ? Стоит отметить, что это единственное устройство, при неисправности которого машина попросту не заведётся. Оно выполняет две важные функции:
- Передача информации о положении, частоте и направлении вращения коленвала.
- Регистрация момента прохождения первым и последним поршнями ВМТ.
Именно на основе информации, которую передаёт датчик положения коленвала, центральный блок управления может изменять количество топлива, которое подаётся в двигатель, момент его подачи и зажигания и другие параметры.
Функционирование датчика зависит от марки автомобиля, года его выпуска и других факторов. Но принцип работы большинства таких устройств заключается в следующем:
- Коленчатый вал оснащается диском с зубьями, некоторые из которых сточены.
- Устройство устанавливается на элементы мотора.
- При прохождении металлических элементов через сточенные зубья возникает сигнал, который передаётся центральному блоку.
Датчики распредвала и коленвала на Lada Kalina (8 клапанов): описание и нюансы замены
Датчик распредвала Калина 8 клапанов время от времени приходит в негодность. Произойти такое может по разными причинам, но результат один – деталь нуждается в замене. Аналогичная ситуация и с датчиком положения коленвала. О том, как демонтировать старые и установить новые элементы автомобиля такого типа, вы и узнаете в статье.

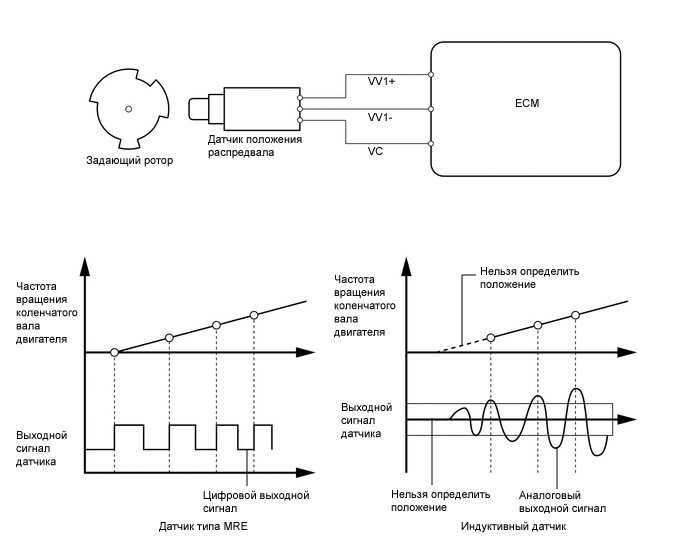

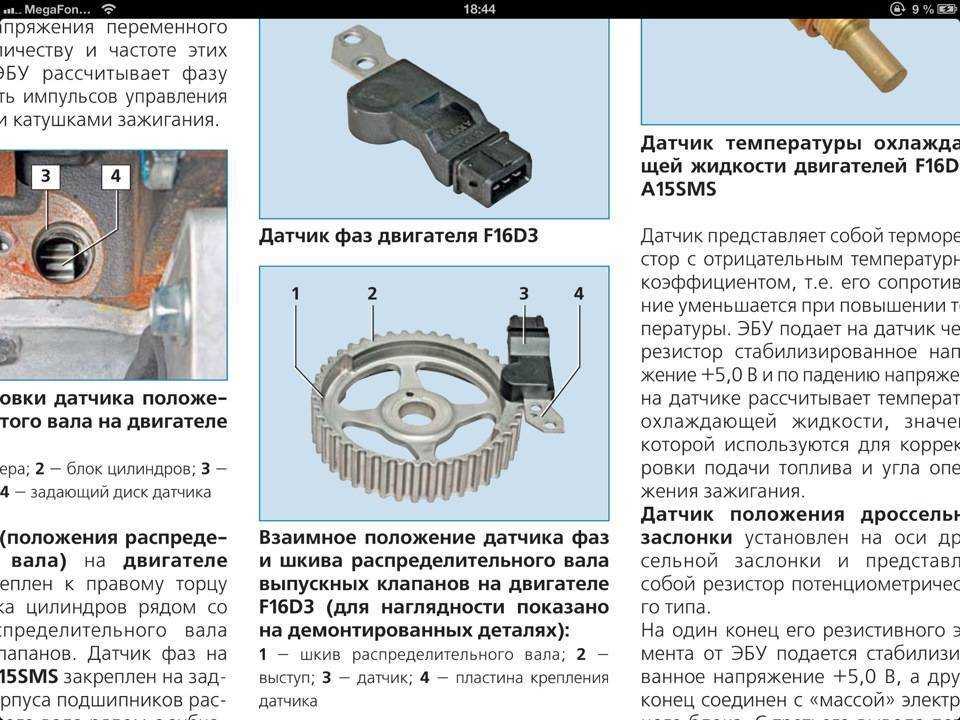

Датчик фаз (положения распредвала)
Датчик распредвала Эту деталь вы найдете на головке блоков цилиндров с левой стороны. Принцип работы достаточно простой. На самом распредвале есть особый штифт. Когда он проходит мимо датчика, но посылает сигнал на него. Этот момент соответствует сжатию поршня первого цилиндра.
Контроллером определяется угол распредвала. Это важная информация для систем машины и выход из строя датчика имеет определенные последствия. Информация подается в ЭБУ автомобиля, которым она используется для управления зажиганием и подачей топлива в каждый из цилиндров.
В каких ситуациях требуется замена
Если данная деталь выйдет из строя, вы увидите на панели приборов автомобиля индикатор «Check». Так ЭБУ сигнализирует водителю, что нужно проверить двигатель. Одновременно с этим меняется схема подачи топлива – оно идет одновременно во все цилиндры и вследствие этого возрастает расход.
Причиной поломки может быть механическое повреждение, а также иное. Пытаться ремонтировать сам старый узел смысла нет – стоит он немного и вы больше потратите нервов и времени.
В видео ниже вы найдете инструкцию по замене данной детали (автор ролика — Alexandr V).
Инструкция по замене
Чтобы заменить датчик распредвала, вам понадобится только ключ на «10». Использовать лучше головку с воротом или трещотку. Обычным ключом работать будет неудобно, хотя все же вполне возможно.
Схема действий по демонтажу и установке такая:
- вначале отключите колодку с проводами, отжав фиксатор и слегка потянув ее вверх;
- теперь при помощи ключа открутите саму деталь;
- ее можно вытащить, слегка потянув в сторону лобового стекла;
- установка производится в обратном порядке действий.
Сложностей в этом процессе нет, но будьте осторожны и не повредите как колодку с проводами, так и разъем под сам контроллер на блоке цилиндров.

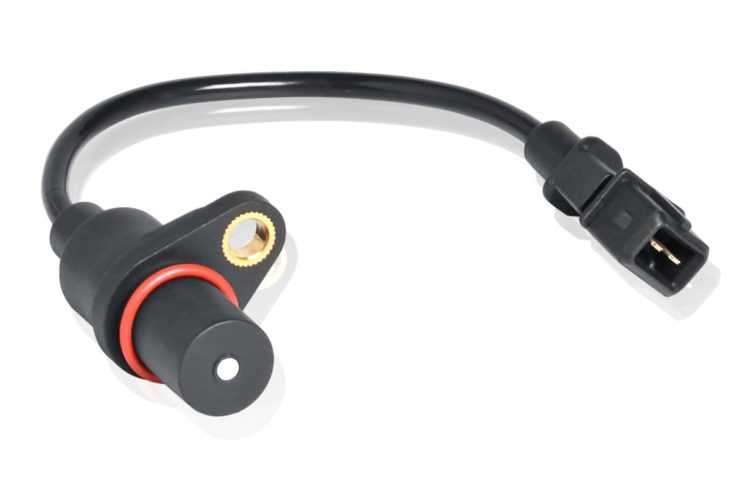

Датчик положения коленвала
Корректор положения коленвала отдельно Хотя данный контроллер выходит из строя достаточно редко, его поломка может привести к самым неприятным последствиям. Вы можете просто встать посреди дороги без возможности продолжить движение.
Этот элемент установлен на крышке масляного насоса. ДПКВ передает информацию на ЭБУ, чтобы тот мог синхронизировать подачу топлива. Датчик индуктивного типа. Как уже сказано выше, из строя он выходит редко, но это становится большой проблемой.
В каких ситуациях требуется замена?
Если этот ДПКВ полностью вышел из строя, запустить двигатель у вас вообще не получится.
Но даже если он просто работает с перебоями, это можно узнать по ряду признаков:
- плохой запуск двигателя;
- нестабильная работа;
- снижение мощности;
- детонация при увеличении нагрузки.
Если вы заметили подобные признаки и других причин для них нет, меняйте датчик. Проверить его можно, протестировав сопротивление обмоток. Если показания омметра отличаются от 550-570, значит деталь неисправна. К счастью, стоит она немного и замена может производиться очень быстро.
Инструкция по замене
Чтобы заменить эту деталь, вам снова потребуется ключ на «10» и больше ничего.
- Отключите зажигание. Затем отсоедините колодку проводов, отжав фиксатор.
- Теперь отверните, используя ключ, болт крепления.
- Остается снять старый ДПКВ и установить новый в обратном порядке.
avtozam.com
Датчик коленвала — каковы признаки неисправности
Итак, мы назовем самые явные и заметные признаки того, что датчик неисправен. Уверены, что перечень сих проявлений сможет ощутить или увидеть даже новичок. Ну, во-первых, в ситуации динамической нагрузки вы поймете, что двигатель, словно, детонирует. Более того, вы отметите колебание оборотов: они будут повышаться/понижаться. Причем, это, как правило, неподвластно вашему вмешательству. Кстати, холостой ход если, то также для вас станет ощутимой нестабильность оборотов.
А наблюдали ли вы очевидное понижение мощности движка даже без проверки оборудованием? Это также признак неисправности датчика коленчатого вала. Стоит отметить, что хотя такое явление, как понижение динамики машины в минуты движения, может оказаться сигналом другой неполадки, все равно, как указание на неисправность датчика коленвала, не исключено. Еще вот распространенная жалоба автовладельцев — нет запуска мотора. И это пункт перечня признаков, указывающих на неполадки с датчиком. Так что проявления самые банальные, и учиться на механика-профессора не обязательно.
Датчик коленвала: информация начинающим водителям
Давайте определимся с понятием «виновника торжества»? Ведь его называют и не только датчиком, но правильное и грамотное название — индикатор сигнализации. Знаете ли вы, как он устроен и какова его миссия? Если в двух словах: именно при помощи сего компонента система топливного впрыска автомобиля верно функционирует, позволяя топливным форсункам и системе зажигания работать синхронно.
Посвятим один абзац устройству датчика коленвала, признаки неисправности которого мы и рассматриваем в этом обзоре. Сверхъестественного в агрегате ничего такого нет: покрыт он капроновым каркасом в медной обмотке. А крепление его возможно благодаря стальному сердечнику. Суть работы в своевременной отправке сигналов и о положении, и о функционировании коленвала. А как же насчет герметичности? Всё надежно, эмальная изоляция, а герметичность обеспечивает смола.
Ну, и для закрепления. Поймите, что когда датчик станет неисправен, нереально будет системе автомобиля выявить такие показатели, как объем топлива, который впрыскивается, или тот же угол поворота распределительного вала. Конечно же, это лишь доля сведений, которые «стопорятся» при неполадках датчика положения коленчатого вала
Теперь вы осознаете важность проверки этого компонента? Ведь не зная ничего о его состоянии, можно надолго остаться в дороге где-то в глуши, когда мотор «надумает» бесповоротно заглохнуть

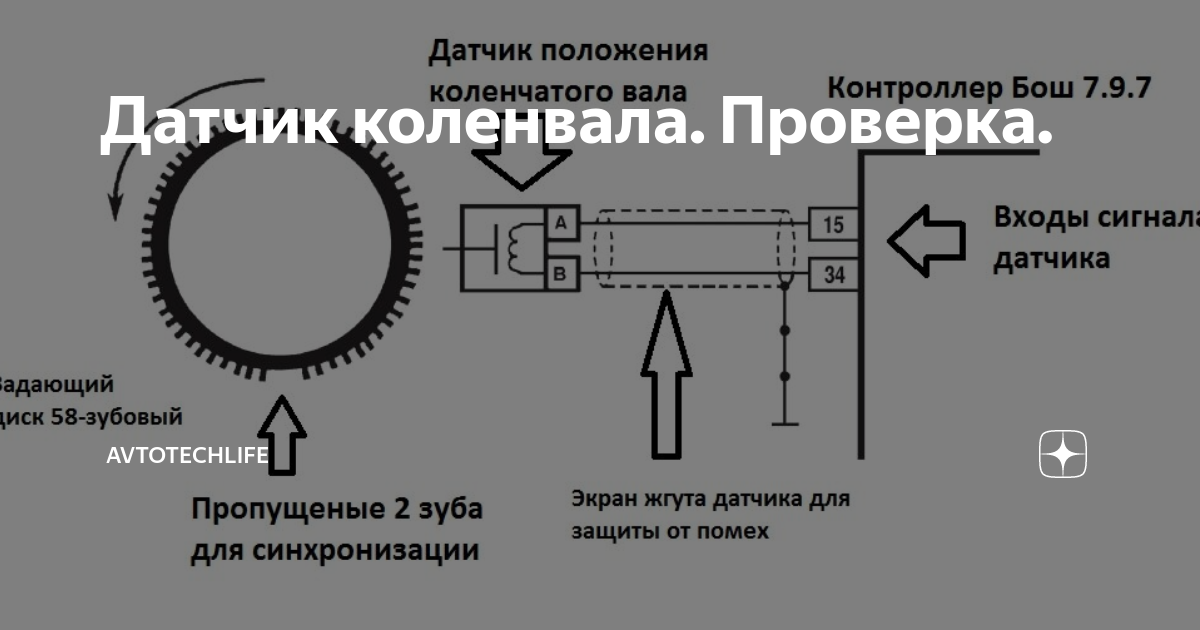

Проверка датчика: прозвон омметром и не только
Как определить неисправность? Частый предмет обсуждения неопытных водителей. Но боятся они зря, так как надо взять омметр и измерить им сопротивление на обмотке. И всё! Нормой считается показатель от пятиста до семисот ОМ.
Хотя вышеописанный метод не единственный. Детали в этом посте мы описывать не станем, но если найдете не только омметр, но и мегаомметр с цифровым вольтметром и сетевым трансформатором, то воспользуйтесь другим способом. Правда, нужен будет тут и прибор для измерения индуктивности. Норма этого показателя колеблется от двухсот до четырехсот Гн.
Проверив датчик коленвала так, вы узнаете, ложные ли были признаки его неисправности на самом деле. Очевидно, что такой подход позволит показания измерить более точно
Мы завершаем статью и благодарим вас за внимание. Оставайтесь с Бызово.ру! А если вам понадобится б/у датчик положения КВ, найти его можете в нашем разделе запчастей
1200 руб. за фотоотчёт
Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:
Датчик положения коленвала предназначен для синхронизации системы зажигания и работы топливных форсунок в бензиновой инжекторном двигателе. Соответственно, его поломка приведет к тому, что зажигание будет спешить или запаздывать. Это приведет к неполному сгоранию топливной смеси, нестабильной работе двигателя или полном его отказе.
В настоящее время существует три типа датчиков — индукционные, на основе эффекта Холла, а также оптические. Однако самыми распространенными являются датчики, относящиеся к первому типу (индукционные). Далее мы поговорим с вами о возможных неисправностях и методы их устранения.
Методы диагностики ДПКВ
При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.
Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.
1. Метод проверки омметром
Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.
Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.
Мультиметр используется следующим образом:
- Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
- Прикасаемся щупами к концам датчика и смотрим показания.
Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.
2. Проверка показателей индуктивности
При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.
При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:
- Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
- Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
- Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).
Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.
3. Диагностика с помощью осциллографа
Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.
Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:
- К выводам датчика положения коленвала нужно подсоединить щупы;
- Запустить программное обеспечение;
- Поводить возле детали любым металлическим предметом.
При исправном датчике на экране прибора строится график на основании показаний ДПКВ.
Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.
Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.
При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.
Печать

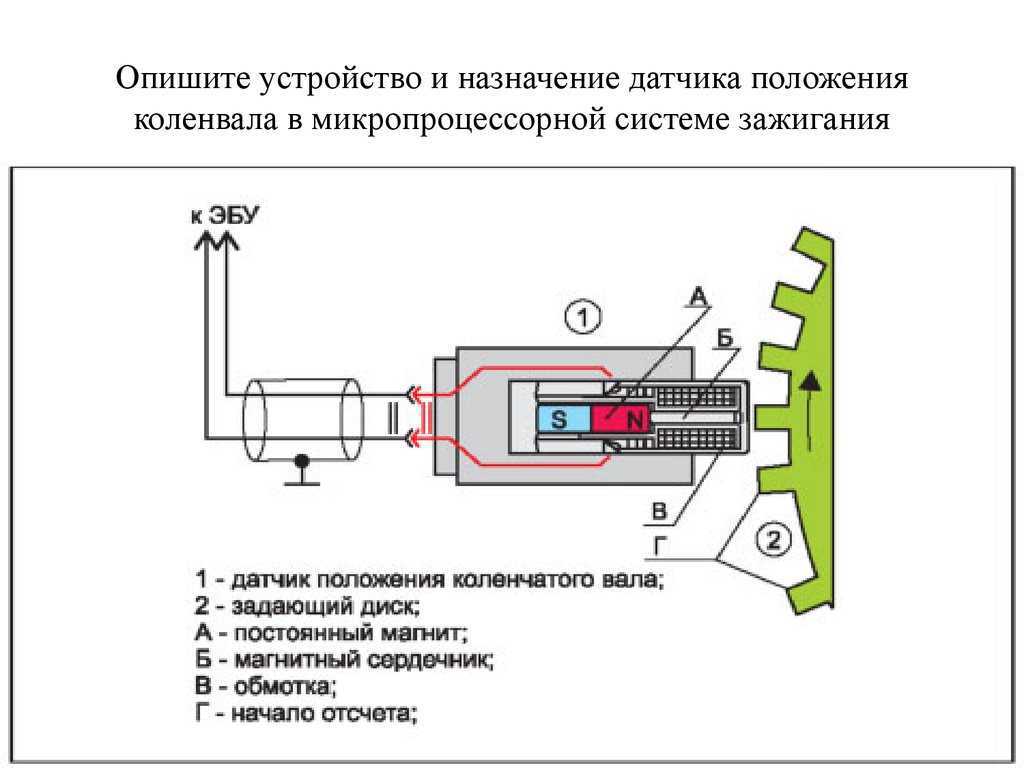

Устройство ДПКВ
Деталь представляет собой стальной сердечник с обмоткой из медной проволоки, размещенный в пластиковом корпусе и залитый компаундной смолой.
Выпускаются 3 типа датчиков синхронизации:
Оптический датчик
- Индукционные. Принцип работы основан на использовании намагниченного сердечника с намотанной на нем медной проволокой, на концах которой замеряют изменение напряжения. Кроме фиксации положения коленвала, он замеряет скорость его вращения, что также необходимо для качественной работы ДВС. Индукционные датчики являются наиболее распространенными и часто применяющимися в устройстве автомобиля.
- Оптические. В основе их конструкции — светодиод, который излучает световой поток, и приемник, фиксирующий свет с другой стороны. При попадании светового луча на контрольный зуб он прерывается, приемник фиксирует его отсутствие, и информация передается в ЭБУ.
- Датчик Холла. Работает на основе одноименного физического эффекта. На коленчатом валу размещен магнит, при прохождении им датчика в последнем возникает постоянный ток, фиксируемый синхронизирующим диском.
Многофункциональность прибора индукционного типа и датчика Холла делают их наиболее востребованными в конструкции современных моторов.
