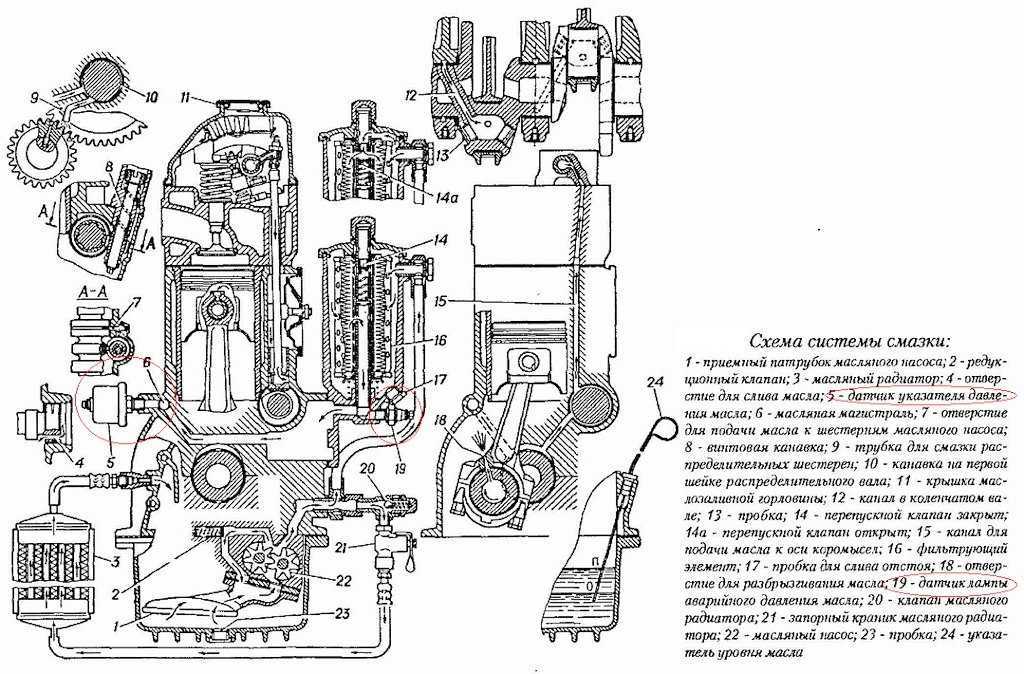

Система смазки двигателя автомобиля уаз-469

Масляный насос

Для циркуляции смазки под давлением на дизеле установлен шестеренный масляный насос (рис 53) с подачей 120 м3/ч при 1510 об/мин и давлении 0,5 МПа. Чугунный корпус насоса имеет два патрубка с фланцами К одному из них масло подводится из поддизельной рамы, а по другому оно нагнетается в масляную систему. В механически обработанную внутреннюю полость корпуса вставлены две косозубые шестерни 11 и 12, изготовленные из стали 38ХС Шпильками через уплотнительные лако-тканевые прокладки к корпусу притянуты две подшипниковые планки 8 и 13, изготовленные из антифрикционного чугуна АСЧ41. Для лучшей приработки планки фосфатируют

В планки вставлены четыре роликоподшипника 19, являющиеся опорами косозубых шестерен. Соосность гнезд подшипников и поверхности корпуса обеспечивается сборкой в специальном приспособлении с последующей фиксацией четырьмя коническими штифтами (по два на каждую планку). Штифты и наружные кольца роликоподшипников удерживаются от выпадания с левой стороны планкой, с правой — крышкой 15. Суммарный торцовый зазор между подшипниковой планкой 13 и шестернями 0,151-0,258 мм, а суммарный боковой зазор между зубьями косозубых шестерен, прижатых к одному торцу насоса,- 0,25-0,6 мм

На шлицы левого хвостовика ведущей шестерни 11 насажен зубчатый поводок 18, закрепленный гайкой со штифтом. На правый хвостовик надеты шайба 20 и шариковый подшипник 21, который через шайбу закреплен корончатой гайкой со шплинтом. Подшипник 21, упирающийся наружным кольцом в поршень 16, воспринимает осевую силу, возникающую при работе насоса. При этом поршень от перемещения удерживается давлением масла, поступающего по каналам из нагнетательной полости насоса Н.

От проворота поршень удерживается штифтом. Одним концом он запрессован в поршень, а другим вставлен в отверстие крышки 15. Крышка фиксирована двумя диагонально расположенными коническими штифтами. Нижние подшипники ведомой шестерни имеют одинаковое крепление, состоящее из шайбы 22, притянутой к подшипнику двумя болтами. Болты от проворачивания удерживаются стопорной шайбой. Масло, поступающее на смазывание подшипников и проникшее по зазору поршня 16 из полости крышки, уходит по каналу В в картер дизеля.

На корпусе установлен предохранительный клапан. Его корпус 3 расположен внутри отсека управления. Клапан 7 двумя пружинами 5 и 6 прижат к притертому с ним седлу. Регулировка нажатия пружин производится нажимной гайкой 4, застопоренной после регулировки шплинтом. Клапан регулируется на давление 0,55 МПа. При превышении давления поршень перемещается влево, пропуская масло из нагнетательной полости насоса в картер дизеля. Масляный насос установлен на опорной плите насосов на уплотни-тельной прокладке 9.

Рис. 53. Масляный насос:

1,2-пробки; 3-корпус клапана; 4-нажимная гайка; 5, 6-пружины; 7-редукционный клапан; 8- анутренняя планка подшипников; 9, 14, 23, 24-прокладки; 10-корпус; 11-ведущая шестерня, 12-ведомая шестерня; 13-наружная планка подшипников, 15-крышка: 16-поршень; 17- гайка; 18 — зубчатый поводок; 19 — роликоподшипник; 20,22 — шайбы; 21 — подшипник; Н,П — полости нагнетения и подачи

Причины загорания контрольной лампы давления масла. Возможные неисправности

Для того, чтобы наверняка установить причины

загорания контрольногоиндикатора давления моторного масла , первоначально необходимо достатьмасляный щуп ипроверить не стал лиуровень жидкости больше показателя прошлой проверки. Далее нужно убедиться непахнет ли отмасляного щупатопливом или чем либо еще посторонним, так как может возникнуть ситуация, когда вмотор проникаетантифриз илибензин . Чтобы определитьналичие бензина вмоторном масле , необходимо достатьщуп двигателя и опустить в чистую емкость с водой. Если в воде остаютсябензиновые разводы иликапли охлаждающей жидкости , то нужно срочно направляться к специалистам на станцию технического обслуживания, так как возможно понадобится серьезныйремонт двигателя или его элементов. Если же в воде не будетпосторонних капель итопливных разводов , топричина проблемы кроется не в этом.

При возможных неисправностях с двигателем

, что привело к появлениюиндикатора контрольнойлампочки давления масла – данные проблемы довольно просто заметить. Как правило,неисправности мотора сопровождаютсяповышенным расходом топлива , существеннойпотерей мощности , а также довольно часто изглушителя выхлопной системы автомобиля начинает выходитьдым синего (сизого) или черного оттенка с четкими контурами.

Кроме того, отметим, если показатель моторного масла

вдвигателе находится в норме, то не нужно переживать за то, чтоконтрольная лампа низкого давления довольно долгоне гаснет , например призапуске в холодную погоду. Заметим тот факт, что припрогреве автомобиля в зимнюю погоду при низких температурах на улице, данный момент является вполне нормальным эффектом, в отличие от летней погоды и высоких температур.

https://youtube.com/watch?v=yq2q0rQv15U

Отличие мокрого картера от сухого

Выше нами рассмотрен исключительно мокрый картер, когда основной объем системы смазки двигателя находится в поддоне и забирается оттуда масляным насосом.

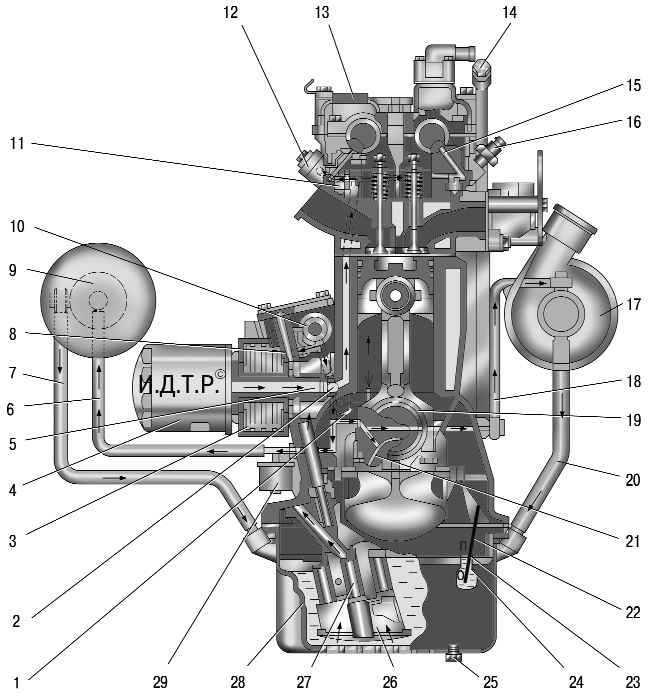

На схеме представлены детали и приборы системы смазки мотора с сухим картером. Основное отличие в том, что поддон двигателя не используется для хранения масла. Весь стекший туда смазывающий материал откачивается специальным насосом и подается в отдельный бак. Оттуда давление в масляной системе создается уже при помощи нагнетающей помпы. Такая система смазки двигателя применяется на автомобилях повышенной проходимости и гоночных болидах. Основные преимущества:

уменьшается высота поддона, что позволяет установить мотор ниже. Снижение центра масс улучшает курсовую устойчивость и управляемость автомобиля;
сухой картер исключает масляное голодание при движении авто в больших продольных и поперечных углах, что актуально для внедорожников на пересеченной местности;
исключено масляное голодание вследствие отлива смазки (перетекания из одной части в другую) при длительном движении автомобиля в дуге, что актуально для кольцевых автогонок и соревнований по дрифту;
моторное масло лучше охлаждается.

Но не лишена система и недостатков, так как усложнение системы снижает надежность и увеличивает массу автомобиля.

Проверка и ремонт

Если Вам нужно проверить устройство, то возьмите небольшой отрезок резинового шланга. К нему, с одной стороны, приделывается специальный переходник, который соответствует диаметру выхода насоса, а с другой – датчик аварийного давления машинного масла. Начинаем при помощи насоса создавать искусственное давление. Обязательно фиксируйте данные отношения давление/сопротивление. Если показания датчика и его характеристики совпадают, то прибор исправен.

Есть еще один способ, как проверить датчик. Нужно поместить его в пенный раствор, с большим количеством мыла. Немного подержав там датчик. Выньте его и подключите к насосу. Нагнетайте при помощи насосной установки давление в приборе. Если из сфальцованных стыков пойдут пузыри – устройство непригодно и пропускает масло.

Но если Вы убедились в неисправности, необходимо заменить извещатель. Датчик аварийного давления масла у восьми клапанного двигателя находится с правой стороны от мотора, а у шестнадцати клапанного – с левой. Место его расположения может меняться в зависимости от модели и марки автомобиля. Чтобы его снять, воспользуйтесь нашей инструкцией:

Отключите от датчика провод, идущий на приборную панель;
Под датчиком расположена резьба, поэтому аккуратно выкрутите его гаечным ключом. Если она сорвана, то постарайтесь снять его при помощи пассатижей;
После нужно просто вынуть датчик из отверстия.

Сразу же осмотрите уплотнительное кольцо из алюминия. Именно оно может служить причиной протекания масла. В зависимости от результатов диагностики, Вам нужно будет купить или новый датчик, или заменить уплотнитель. Процесс установки нового прибора является противоположным снятию. Обязательно проверьте прочность соединения контрольной лампы и датчика аварийного сигнала масла. При этом способ снятия и подключения во многом зависит от того, какая марка у сигнализатора и модель у автомобиля.

Фото — замена аварийного датчика давления масла

Иногда проблема может крыться в способе установке датчика. Так, например, Лендкрузер Дизель известен тем, что там прибор может «проваливаться» в поддон, из-за чего давать неверные показания. Иногда окислилась схема или просто оборвался провод компьютерного управления извещателем. Также если датчик криво стоит, то он может неправильно измерять уровень давления из-за деформации мембраны.

Цена датчика варьируется от нескольких сотен на бывший в употреблении до нескольких тысяч рублей (например, на эксклюзивные устройства). Желательно консультироваться с продавцом перед покупкой устройства, т. к

очень важно, чтобы оно подошло именно Вашему авто

Вам также может быть интересно

Как проверить электронный датчик давления масла

Чтобы проверить электронный датчик давления потребуется мультиметр и насос (желательно с манометром). Перед началом проверки необходимо снять датчик с автомобиля и перевести мультиметр в режим диагностики цепи «на обрыв». Соедините датчик с насосом и подключите к нему мультиметр. Лучше использовать насос с манометром, чтобы не подать лишнее давление, от которого электронный прибор выйдет из строя.

Объединив насос, манометр и мультиметр, убедитесь, что на шкале стрелка находится в нуле. Далее подайте минимальное давление от насоса, в результате чего на рабочем датчике мембрана должна согнуться, сдвинуть толкатель и цепь разомкнется, что приведет к отклонению стрелки прибора в сторону бесконечности. Также рекомендуется подать давление, приближенное к максимальному, и убедиться в работоспособности датчика в подобном режиме.

Как проверить механический датчик давления масла

Принцип проверки механического датчика давления масла практически не отличается от диагностики электронного варианта. Для проведения процедуры потребуется насос c манометром и небольшой резиновый шланг. При проверке датчик необходимо снять вместе со стрелочным указателем. Насос подключается к датчику при помощи резинового шланга, при этом соединение должно быть герметичным. Когда все будет соединено, необходимо начать подавать различное давление, контролируя его по манометру. В момент подачи определенного давления, его значение записывается и также фиксируется сопротивление. Когда несколько значений будут сняты, можно сравнивать полученные данные с таблицей идеальных значений, которая разнится от автомобиля к автомобилю, и ее можно узнать из технической документации к машине или в интернете.

Недостаточное давление масла в двигателе

По ряду причин давление масла в двигателе может снизиться, что приведёт к состоянию, когда некоторые детали двигателя будут получать недостаточное количество смазки, т. е. масляное голодание. Двигатель будет работать в режиме повышенного износа деталей и в итоге выйдет из строя.

Низкий уровень масла

Недостаточный уровень масла в двигателе приводит к снижению его давления и возникновению масляного голодания. Контролировать уровень масла необходимо регулярно, не реже одного раза в неделю. Для этого в двигателях предусмотрен специальный щуп со шкалой допустимого уровня.

Установить автомобиль на горизонтальной площадке, чтобы не было погрешности измерения. Хорошо, если автомобиль стоит в гараже с ровным полом.
Заглушить двигатель и подождать 3–5 минут, чтобы масло стекло в поддон картера.
Достать щуп и протереть его ветошью.
Вставить щуп на место до упора вниз и снова достать.
Посмотреть на шкалу и определить уровень по следу масла на щупе.

Желательно поддерживать такой уровень масла в двигателе, чтобы его след на щупе заполнял примерно 2/3 расстояния между отметками MIN и MAX

Если уровень масла в двигателе слишком низкий, его нужно долить, но предварительно осмотреть мотор на предмет подтекания. Масло может течь из-под любого соединения деталей: из-под поддона картера, сальника коленвала, бензонасоса, масляного фильтра и т. д. Корпус двигателя должен быть сухим. Обнаруженную течь нужно устранить как можно скорее, передвигаться на автомобиле при этом следует только при особой необходимости.

Масло может вытекать в любом месте соединения деталей двигателя, например, из-под поврежденной прокладки поддона картера

Старые изношенные двигатели часто страдают проблемой течи масла, что называется «изо всех щелей». В этом случае очень тяжело устранить все источники утечки, проще сделать капитальный ремонт двигателя, а это, конечно, обойдётся недёшево. Поэтому лучше постоянно контролировать уровень масла, доливать его при необходимости, а при первых симптомах утечки устранять неисправность.

В практике автора был случай, когда водитель оттягивал ремонт до последнего момента, пока изношенный двигатель объёмом 1,2 л не начал расходовать до 1 литра масла за 800 км пробега. После капитального ремонта всё встало на свои места, но каждый раз надеяться по подобный исход не стоит. Если мотор заклинит, то коленчатый вал под большим усилием может повредить блок цилиндров и тогда его придётся только заменять новым.

Несвоевременная замена масла

Моторное масло имеет определённый ресурс использования. Как правило, он колеблется в диапазоне 10–15 тыс. километров пробега, но есть и исключения, когда масло нужно менять чаще — в зависимости от требований производителя и состояния двигателя.

Современное моторное масло играет большую роль в работе двигателя, оно надёжно защищает все детали, отводит тепло, продукты износа от трущихся деталей, удаляет нагар. Масло содержит в себе ряд присадок, призванных усилить определённые его свойства, чтобы сделать защиту двигателя ещё надёжнее.

В процессе эксплуатации масло теряет свои качества. Выработавшая свой ресурс смазка содержит в себе большое количество сажи и металлических опилок, теряет свои защитные свойства и загустевает. Все это приводит к тому, что масло может перестать поступать по узким каналам к трущимся деталям. Если автомобиль мало эксплуатируется и в течение года рекомендованный пробег не пройден, масло также следует заменить. Химические свойства масел таковы, что при длительном взаимодействии с материалом двигателя они также приходят в негодность.

Масло загустевает в моторе в результате длительной эксплуатации, намного превышающей допустимый ресурс

Несоответствие типа масла рекомендациям производителя

Моторное масло должно в точности соответствовать механическим, термическим и химическим воздействиям, которое оказывает на них двигатель в процессе эксплуатации. Поэтому моторные масла делятся на несколько типов по своему назначению:

для дизельных или бензиновых двигателей, бывают также и универсальные изделия;
минеральные, полусинтетические и синтетические;
зимние, летние и всесезонные.

Принцип работы системы смазки

Принудительная система отличается тем, что использует специальный многоплунжерный насос высокого давления – лубрикатор, который подает масло на втулки и поршни. Еще смазка подается на шестерни и валы.

Смешанная система работает по другой схеме. Производится принудительная смазка узлов под давлением и обработка маслом цилиндров методом разбрызгивания.

Принцип работы циркуляционной смазки с «сухим» картером – следующий: масляный насос получает из картера двигателя масло, далее оно проходит через грубый фильтр очистки, охлаждается и поступает в цистерну. Из цистерны масло отправляется с помощью маслопровода и насоса к трущимся частям двигателя. Если поддон картера ДВС используется в качестве циркуляционной цистерны, то такую систему называют с «мокрым» картером.

Перепускной клапан в двигателе поддерживает постоянное давление в системе. Температура масла контролируется терморегулятором. В системе имеется также фильтр тонкой очистки масла (сепаратор).

Виды систем смазок

Несмотря на то, что все приборы системы смазки выполняют одни и те же функции, она может быть трех видов:

система с разбрызгивающей подачей масла,
система с подачей жидкости под давлением,
комбинированная система.

Первый вид имеет достаточно простое устройство: здесь масло попадает на рабочие детали благодаря специальным черпакам, установленным на кривошипных головках шатунов. Захватываемая из поддона жидкость рассеивается по рабочей зоне в виде масляного тумана.

Недостаток такого метода распределения масла связан с неравномерным смазыванием конструктивных элементов из-за периодического изменения его уровня в нижней емкости двигателя – поддоне.

Объем рабочей жидкости постоянно меняется при увеличении оборотов коленчатого вала, наклонах транспортного средства и в режиме агрессивного вождения. Черпаки не могут контролировать количество разбрызгивающейся жидкости, поэтому мотор периодически начинает испытывать масляной голодание или, наоборот, захлебываться от чрезмерного количества жидкости.

Второй вид системы подразумевает непрерывную подачу моторного масла на все элементы установки. Смазочный состав собирается в картере установки, а затем по специальным каналам подается на рабочий узел. После выполнения поставленных целей масло стекает в поддон картера. Если в первом типе системы отрегулировать количество масла не получается, то во втором такая регулировка вполне возможна. Несмотря на то, что система обеспечивает экономное и рациональное распределение технической жидкости, широкого распространения она не получила – слишком затратное и трудоемкое производство она предполагает.

Моторное масло в двигателе

Объединив технологии разбрызгивания и подачи масла под давлением, инженерам удалось создать комбинированный тип распределения смазки: на основные узлы конструкции, максимально подверженные износу, защитная жидкость подается под давлением, в то время, как остальная часть механизмов, эксплуатируемая в более спокойных условиях, орошается маслом путем разбрызгивания.

Комбинированная система предполагает применение мокрого и сухого картера. Под мокрым картером подразумевается его постоянное заполнение рабочей жидкостью. Простота и надежность принципа позволили ему получить массовое распространение: практически все стандартные автомобили оснащены подобной системой. Тем не менее, в ней присутствуют не совсем приятные недостатки: в случае попадания в картер воздуха или топливной смеси, масляный состав начинает пениться и терять смазочные свойства. В результате, двс остается без должного уровня защиты. Чтобы не допустить подобный неблагоприятный эффект, диагностика системы автомобиля на предмет ее разгерметизации должна проводиться регулярно.

Сухой картер обеспечивается благодаря наличию в силовой установке специального бачка, куда стекает вся отработанная жидкость. Здесь ее смешивание с воздухом и топливной смесью попросту невозможно. К преимуществам такой системы следует отнести стабильность ее работы в условиях прохождения транспортным средством препятствий с большим углом наклона. Принцип сухого картера применяется на гоночных, спортивных автомобилях и некоторых внедорожниках.

Чем чревато разное давление

Автолюбители чаще встречаются со случаями недопустимо низкого давления в двигателе, поэтому в первую очередь рассмотрим эту неполадку.

Опасности низкого давления в двигателе

Если насос не обеспечивает достаточный напор, двигатель испытывает масляное голодание. На поверхности пар трения не образуется достаточно прочная смазывающая пленка, что приводит к повышенному износу. Недостаточное давление масла так же приводит к нарушению работы гидрокомпенсаторов.

Неисправность гидронатяжителя цепи ГРМ может привести к соударению поршня с клапанами, в результате чего потребуется капитальный ремонт. Если столкновение деталей произойдет при движении на высокой скорости, последствия будут катастрофичными. Так же как и в случае с заклиниванием деталей из-за масляного голодания.

Так как слишком низкое давление в двигателе может привести к аварии, производители оснащают автомобили специальными датчиками. На приборной доске есть специальный индикатор в виде масленки, который загорается красным светом, если пропадает давление и неисправность имеет место.

Опасности высокого давления в двигателе

Как проявляется высокое или низкое давление в двигателе

Как уже говорилось, автопроизводители оснащают свои детища датчиками давления двигателя, которые предупреждают о неисправности, зажигая индикатор в виде масленки на приборной панели (лейка, капля). На моделях премиального сегмента часто устанавливаются цифровые индикаторы этого параметра.

Снижение давления масла в двигателе можно определить и по косвенным признакам. К ним относятся:

увеличение шумности работы двигателя,
стук гидрокомпенсаторов клапанов,
повысился уровень масла, в нем появилась пена или эмульсия,
из маслозаливного отверстия чувствуется запах топлива.

Даже если лампочка на приборной доске не загорается, следует проверить давление в двигателе, если появились вышеперечисленные признаки. Датчик или индикатор может быть неисправен, также возможны проблемы с проводкой.

Шумы говорят о масляном голодании. Повышение уровня свидетельствует о попадании в картер других жидкостей – топлива или антифриза. В этом случае вязкость моторной смазки снижается, что приводит к потере давления. Кроме того, присутствие посторонних веществ резко ухудшает рабочие характеристики масла.

Присадка в моторное масло «Супротек Актив Плюс» Восстанавливает компрессию, снижает расход топлива и угар масла, уменьшает скорость износа и продлевает срок службы ДВС любого типа. Облегчает холодный пуск, защищает от перегрева в пробках. подробнееотзывы

О присадках и свойствах масел для поднятия давления в системе

Некоторые автолюбители интересуются, существует ли моторное масло, которое увеличивает давление в системе. Скорее речь идет о специальных добавках, улучшающих его характеристики. Основным результатом от использования таких составов (например, СУПРОТЕК) можно назвать восстановление прежних параметров рабочих процессов в двигателе. Изношенные постоянным трением поверхности рабочих деталей и механизмов поршневой группы частично восстанавливаются, возрастает их маслоудерживающая способность. В результате возрастает эффективность сгорания топлива и улучшается компрессия двигателя. Многие масла содержат специальные присадки, которые направлены на то, чтобы снизить потребление двигателем смазки.

На этом будем заканчивать сегодняшний материал. Впереди нас ожидает много интересных статей из области обслуживания двигателя и автомобиля вообще. Поэтому подписывайтесь на наши обновления, чтобы в дальнейшем получать полезную рассылку. Пока!

Источник

Что может произойти, если игнорировать проблему

Важно понимать, что масло, помимо своей главной задачи, еще играет и роль охладителя поверхностей деталей. А в нагретом состоянии они быстрее изнашиваются и выходят из строя

Особенно если это происходит при масляном голодании и под нагрузкой.

Поэтому продолжительное, не характерное для обычной ситуации, горение лампы давления масла не должно игнорироваться иначе это может привести к заклиниванию волов КШМ и ГРМ, поршней, выходу из строя турбокомпрессора, образованию задиров на деталях, к стуку гидрокомпенсаторов, и другим поломкам, которые приведут к дорогому капитальному ремонту движителя.

Напоследок отметим, что искать причину загорания контрольной лампы давления масла лучше начинать с простого – проверки наличия подтеков и уровня масла.

Затем проверяется сам датчик и фильтр. После этого можно воспользоваться манометром, чтобы определить реальное давление в системе, причем это может дать подсказку, где искать проблему.

К примеру, если даже при средних и высоких оборотах значение на манометре не повышается, то, скорее всего, заклинил редукционный клапан.

Снимать поддон, чтобы добраться до маслозаборника, насоса и редукционного клапана необходимо в последнюю очередь.

Эксклюзив

Нельзя сбрасывать со счетов такой банальный факт, как стравливание масла в полностью рабочей и чистой маслосистеме. Отчасти это в сфере влияния редукционного клапана, неисправность которого я отнес к числу стандартных. Идея данного раздела в том, чтобы отметить места неординарного стравливания смазки. Примечательно, что они могут быть внутри самого двигателя, отчего относятся к числу незаметных.

В моей практике такой случай встречался всего раз. На 2,0 TSI в системе привода балансирных валов есть промежуточный вал, на одной из ступенек которого расположено малозаметное кольцо. Колечко резиновое и одноразовое. При любом вмешательстве в узел балансиров должно заменятся новым, иначе здорово травит масло. С подобной проблемой также выпущена серия двигателей 1,8 TSI.

В остальном бы я рекомендовал перед вмешательством в железо с головой погрузится в изучение тем с подобными жалобами на профильных форумах. Проблема с масленкой может быть характерна для серии двигателей с определенным врожденным дефектом или «тонкими» местами, как-то отмеченные на 1,8 и 2,0 TSI.

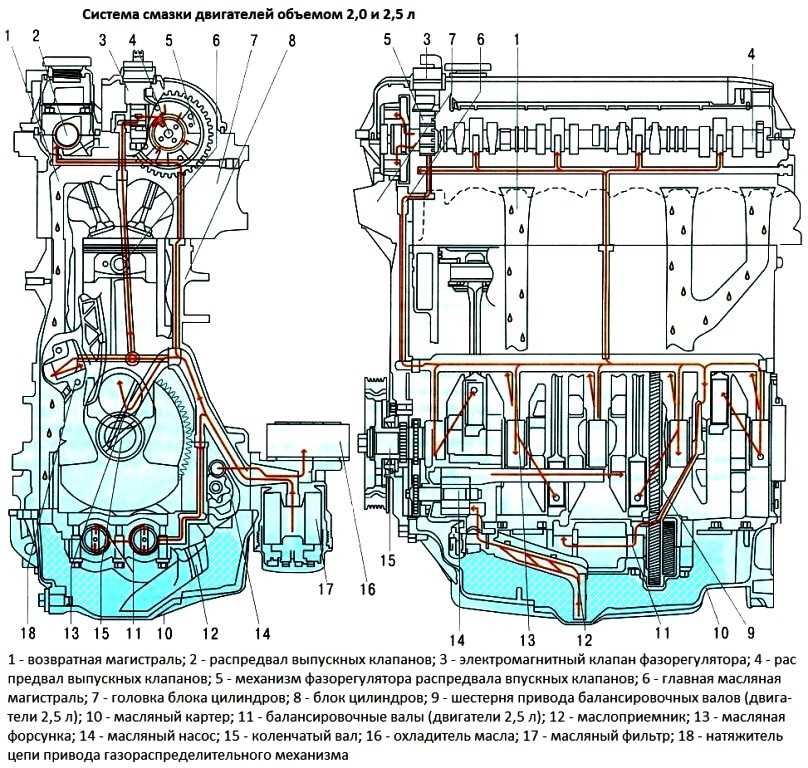

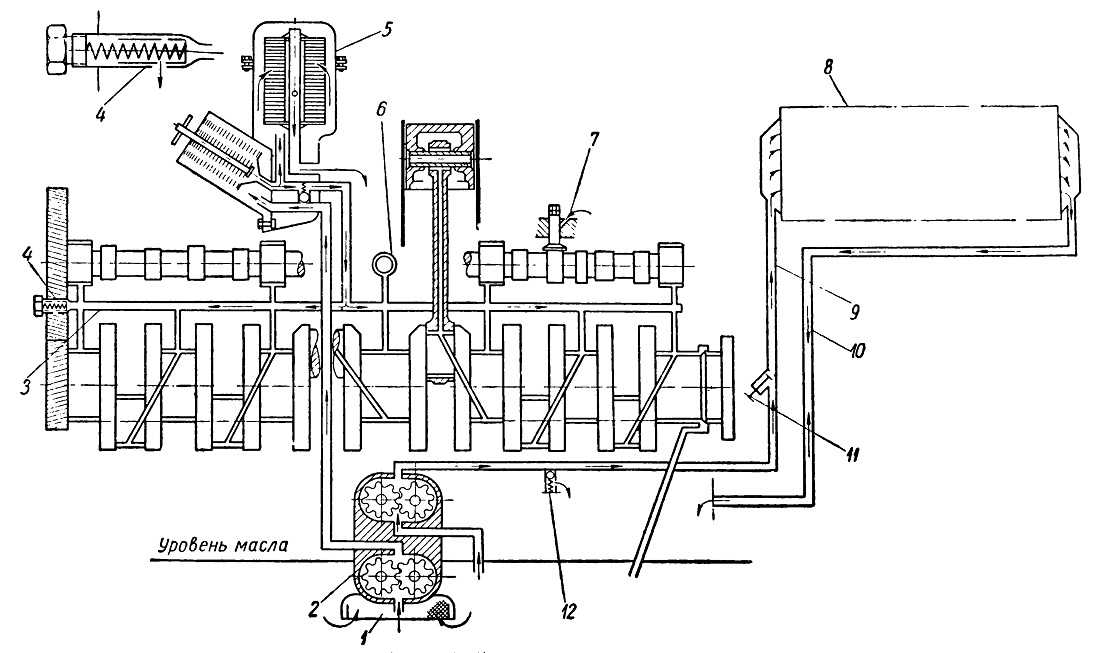

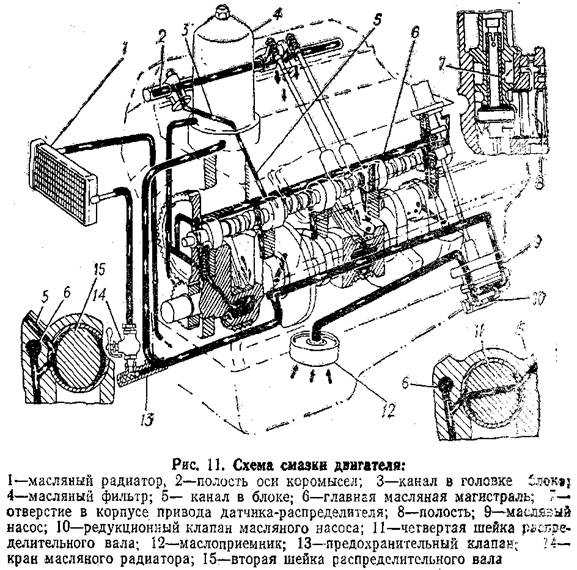

Схема циркуляции масла в двигателе

Моторное масло из поддона всасывается шестеренчатым насосом и подается к фильтру. Проходя через фильтрующий элемент, масло по каналам в блоке цилиндров и ГБЦ подается к шейкам коленчатого вала, кулачкам и постелям распределительного вала. Давление в системе смазки зависит от скорости вращения коленчатого вала. Минимальное давление развивается насосом на холостом ходу, а максимальное ограничивается редукционным клапаном.

Для контроля водителем исправности системы в блоке цилиндров, а иногда и в ГБЦ, вмонтирован датчик давления масла. На современных авто стрелочным указателем давления на приборной панели оборудуются лишь немногие спортивные автомобили. На большинстве авто их заменили индикатором низкого давления, который загорается лишь при падении напора в масляных магистралях.

Особые неисправности двигателей ВАЗ

Эти проблемы являются общими практически для всех типов двигателей, применяемых на автомобилях, в том числе и отечественных.

Но есть и специфические неисправности, которые встречаются только на определенных авто.

На классических моделях ВАЗ-2106, 2107 привод насоса выполняется от цепи ГРМ посредством приводной шестерни и приводного валика.

Частой проблемой в нарушении работы системы смазки становиться износ зубчатого сектора на шестерне или валике. Замена этих элементов позволяет избавиться от проблем.

Что касается современных авто, начиная от ВАЗ-2108 и до ВАЗ-2115, то у них привод насоса прямой, от шестерни коленчатого вала.

Отсутствие промежуточных элементов в конструкции повысило надежность привода, поэтому проблемы, возникающие в двигателях классических ВАЗов, на современных авто не встречаются.

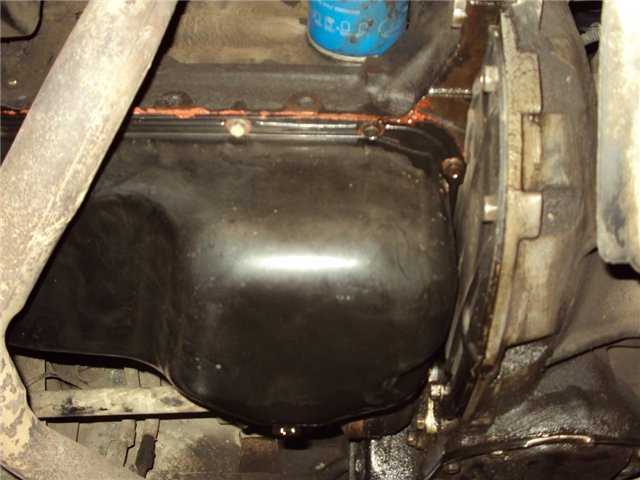

Как поменять масляный насос ВАЗ 2107

Если проблема не в засорении редукционного клапана или сетки маслозаборника, насос необходимо отремонтировать или заменить новым. Замена масляного насоса ВАЗ 2107 выполняется следующим образом:

установить машину на смотровую яму;
очистить нижнюю часть двигателя, поддон и защиту картера от грязи;
открутить болты крепления защиты картера (грязезащитного щитка) и демонтировать деталь;
подставить емкость для масла под маслосливную пробку;
выкрутить пробку и слить масло;
открутить гайки, удерживающие нижние крепления передних опор мотора;
подложив проставку, приподнять двигатель при помощи домкрата;
вывести шпильки из опор поперечины;
вывесить мотор на лебедке или на деревянном бруске, уложенным на передние крылья “семерки”;
торцовым ключом на 10 открутить болты крепления поддона (19 штук);
снять поддон и прокладку;
очистить ножом поддон и прилегающую поверхность двигателя от остатков прокладки или герметика;
ключом на 13 открутить пару болтов, крепящих масляный насос;
снять маслонасос вместе с прокладкой;
установить новый масляный насос вместе с новой уплотнительной прокладкой;
затянуть болты крепления маслонасоса;
установить крышку поддона вместе с новой прокладкой;
равномерно затянуть 19 болтов, удерживающих крышку поддона;
опустить двигатель и установить опоры двигателя на место;
затянуть гайки крепления опор;
установить защиту картера и затянуть болты крепления;
залить новое масло.

На этом замена масляного насоса ВАЗ 2107 закончена. Остается завести двигатель и проверить рабочее давление масла в системе.

Добро пожаловать! Масляный насос – в народе его ещё называют просто «Маслонасос», выполняет он очень важную функцию при работе двигателя, а именно он подаёт масло которое находится в поддоне картера, подшипникам коленвала и далее по каналу масло идёт под давлением на кулачки и подшипники распределительного вала тем самым смазывая их.

Поэтому масляный насос играет очёнь большую и важную роль в двигателе автомобиля, и если он будет повреждён то пропадёт давления в системе смазки которое обязательно должно быть. (Более подробно о том что будет, если давления в системе смазки пропадёт, см. в статье под названием: «Полезная информация про давление масла на ВАЗ»)

Примечание! Для замены масляного насоса на новый, вам нужно будет запастись: Основным набором гаечных ключей в который будет входить ключ «на 10» и «на 13», а так же необходимо взять торцевые головки и удлинитель чтобы на него надеть те самые головки, по возможности так же возьмите с собой кардные шарниры!

Где находится масляный насос? Он расположен внутри двигателя, поэтому просто взглянув на двигатель вы его не увидите, а для того чтобы посмотреть на него, вам придётся снять сперва защиту картера, затем нужно будет снять поддон и только после этого вы увидите маслонасос собственными глазами.

Когда нужно менять масляный насос? Он подлежит замене, при:

1. Падении давления в системе смазки автомобиля, при рабочей температуре двигателя на холостом ходу, о котором вас будет информировать лампа давления масла.

2. А так же при выходе из строя самого насоса, либо же при выходе из строя его шестерён которые кстати можно заменить отдельно, не меняя при этом полностью маслонасос, о том как это сделать см. в статье: «Ремонт масляного насоса».

Примечание! Если вы заметили падение давления масла, после сильного наезда на кочку в связи с которым был деформирован поддон картера, то скорее всего в падении давления масла виноват именно маслонасос а именно его приёмный патрубок!

3. А в том случае если на вашем автомобиле давления масла слишком велико и выходит за норму, тогда в этом скорее всего виноват забитый редукционный клапан который так же можно снять и заменить на новый. (О том как его снять, см. всё в той же статье по ремонту насоса)

Примечание! О том какое давление в системе смазки находится, вы можете определить по специальному указателю который показывает давление масла в системе!
