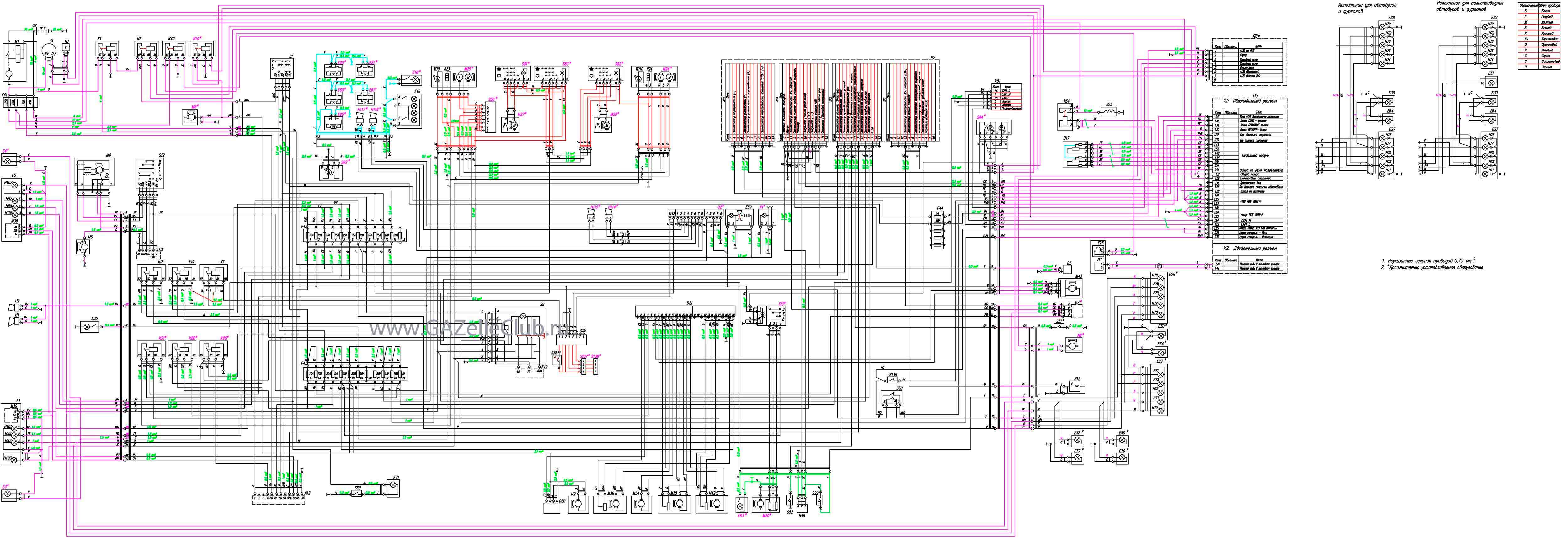

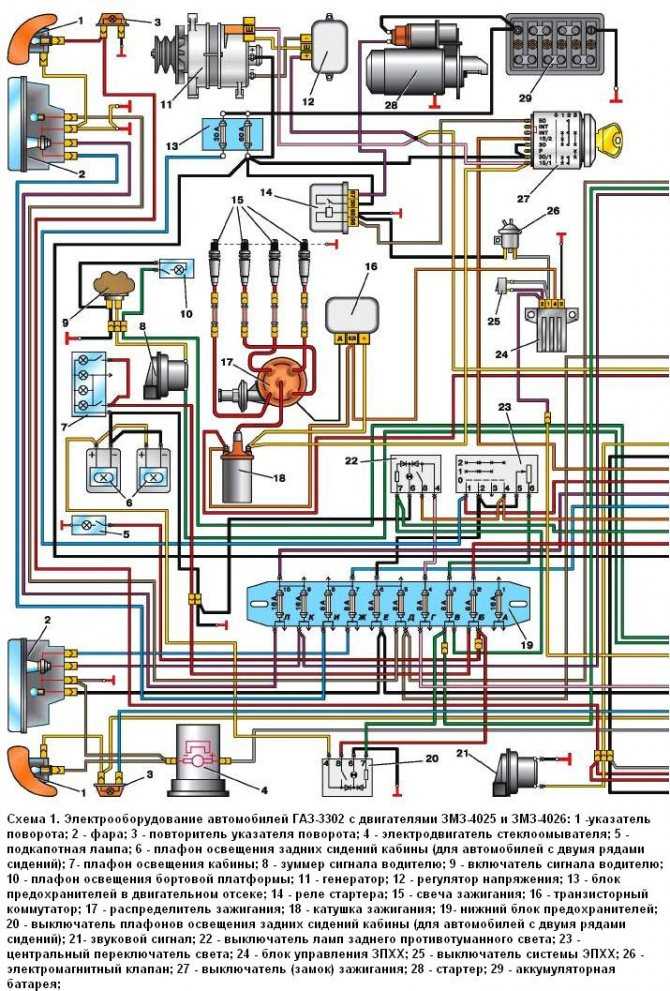

Схема электропроводки Газель Бизнес: отличия конструкции

После рестайлинга в 2003 и 2010 году популярный в России грузовик получил и новое имя – «Газель-Бизнес». Но не только приставку к названию и измененную облицовку получил автомобиль – доработке подверглись более 20 узлов, а всего в конструкцию автопроизводителем было внесено 130 изменений, включая и переработанную электрическую схему.

Если сравнивать первенца, увидевшего свет в далеком 1994 году и новинкой, то переделки оказались существенными. Накопленный за годы эксплуатации опыт обслуживания позволил сформулировать задачи для конструкторов и инженеров, которые и были реализованы в новой модели.

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

Дизельного двигателя;
АБС в приводе тормозов;
Кондиционера;
Круиз-контроля.

Дизельная Газель

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

Блок управления работой топливного насоса;
Блок управления системы дожигания выхлопных газов.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

более мощная аккумуляторная батарея,
новый стартер с улучшенными характеристиками;
генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам .

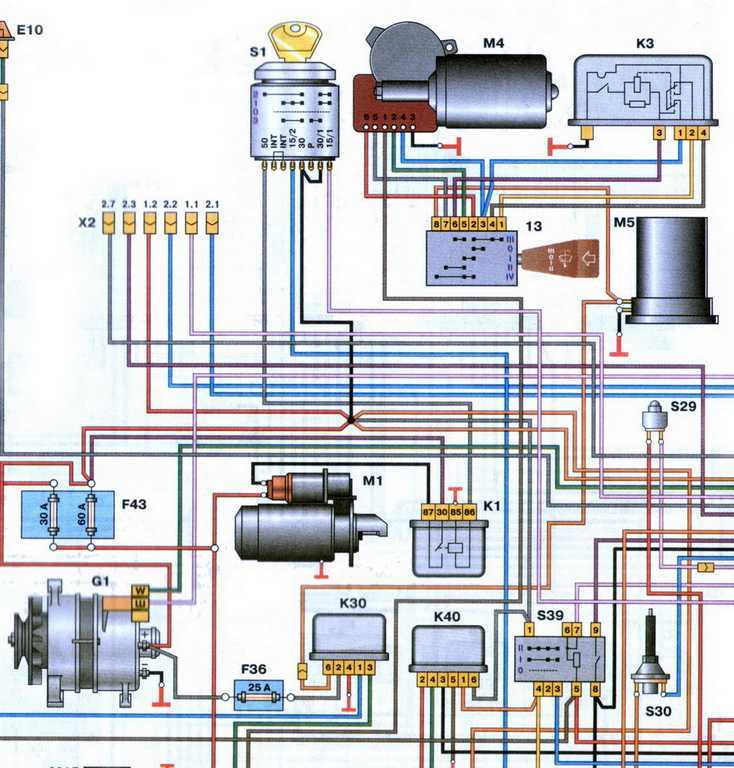

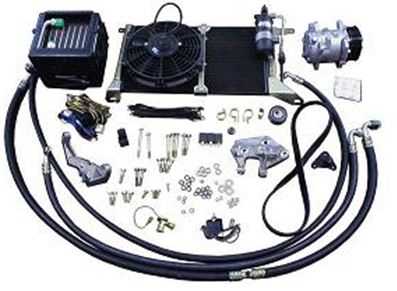

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

главный тормозной цилиндр;
вакуумный усилитель тормозов;
блок управления АБС;
колесные датчики.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

узлов и деталей фирм ZF и Sachs в приводе сцепления;
гидроусилителя руля от ZF Lenksysteme;
электрообогрева наружных зеркал;
иной передней панели с новым блоком приборов;
аудиосистемы от Blaupunkt;
обновленного блока управления отопителем кабины.

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.

голоса

Рейтинг статьи

Советы для автомобилистов

В работе погружного электробензонасоса, на автомобиле Газель, принимают участие: главное реле, реле бензонасоса, электронный блок управления, а защищают эту электрическую цепь предохранители. Кроме этого, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.

А те автомобили Газель , которые работают на газу, заводятся всё равно на бензине и у них в электрическую схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы двигателя на газ.

Поэтому, поиск неисправностей, связанных с не рабочим бензонасосом на Газели, нужно начинать с проверки целостности предохранителей. Проверить нужно и состояние контактов, на предмет их окисления. Далее проверяем работу всех реле, которые задействованы на данном автомобиле в электрической схеме подачи напряжения на клеммы бензонасоса. Если это не помогло, то придётся проверять проводку и колодки от электронного блока управления до главного реле и реле бензонасоса.

Ещё одной частой причиной отказа в работе бензонасоса бывает окисление или подгорание минусового контакта, расположенного на бензонасосе внутри бака. Там стоит колодка белого цвета, только не путайте, пожалуйста, её с колодкой, которая расположена на поверхности бензобака. Обычно эта неисправность первоначально проявляется периодическим включением и выключением в работу бензонасоса. Если эта проблема возникла, то эти контакты придётся периодически чистить, снимая модуль или их один раз и навсегда соединить напрямую, минуя клемму.

К сожалению, водителю, самостоятельно не всегда удаётся найти неисправности связанные с отказом в работе погружного бензонасоса на автомобиле Газель и приходится искать грамотного автоэлектрика, для решения этой проблемы.

Источник статьи: http://r-ro.ru/turbonadduv/gde-nahoditsya-rele-benzonasosa-na-sobole.html

Работа системы управления двигателя Рено Логан

При включении зажигания ЭБУ активирует систему управления: включает топливный насос для создания необходимого давления в топливной рампе и обрабатывает сигналы датчиков температуры охлаждающей
жидкости и положения дроссельной заслонки для расчета состава топливовоздушной смеси при пуске двигателя. Если в течение этого времени проворачивание коленчатого вала стартером не началось, ЭБУ
через 2 с выключает топливный насос и вновь включает его после начала проворачивания.
При работе двигателя ЭБУ обрабатывает информацию датчиков (положения коленчатого вала, положения дроссельной заслонки, температуры охлаждающей жидкости, абсолютного давления воздуха, температуры
воздуха на впуске, скорости автомобиля, концентрации кислорода в отработавших газах, давления гидроусилителя руля). ЭБУ в зависимости от режима работы двигателя управляет работой форсунок,
катушки зажигания, регулятора холостого хода, клапана продувки адсорбера, вентилятора системы охлаждения двигателя. При включении кондиционера ЭБУ увеличивает частоту вращения коленчатого вала
двигателя на холостом ходу и подает сигнал на включение муфты компрессора кондиционера. Угол опережения зажигания ЭБУ рассчитывает в зависимости от частоты вращения коленчатого вала двигателя,
нагрузки на двигатель и температуры охлаждающей жидкости.
Состав смеси регулируется длительностью управляющего импульса, подаваемого на форсунки, — чем длиннее импульс, тем больше подача топлива, и наоборот.
При отсутствии сигнала с датчика положения коленчатого вала (вал не вращается или неисправен датчик и его цепи) ЭБУ отключает подачу топлива в цилиндры. Подача топлива отключается и при
выключении зажигания, что предотвращает самовоспламенение смеси в цилиндрах двигателя.
Во время торможения двигателем (при включенной передаче и сцеплении), когда дроссельная заслонка полностью закрыта, а частота вращения коленчатого вала двигателя велика, впрыск топлива не
производится для снижения токсичности отработавших газов.
При падении напряжения в бортовой сети автомобиля ЭБУ увеличивает время накопления энергии в катушке зажигания (для надежного поджигания горючей смеси) и длительность импульса впрыска (для
компенсации увеличения времени открытия форсунки). При возрастании напряжения в бортовой сети время накопления энергии в катушке зажигания и длительность подаваемого на форсунки импульса
уменьшаются.
ЭБУ управляет включением электровентилятора системы охлаждения (через реле) в зависимости от температуры двигателя, частоты вращения коленчатого вала и работы кондиционера (если он установлен).
Электровентилятор системы охлаждения включается, если температура охлаждающей жидкости превысит допустимое значение.

При обслуживании и ремонте системы управления двигателем Рено Логан всегда выключайте зажигание (в некоторых случаях необходимо отсоединить клемму провода от
«минусового» вывода аккумуляторной батареи). При проведении сварочных работ на автомобиле отсоединяйте жгуты проводов системы управления двигателем от ЭБУ. Перед сушкой автомобиля в сушильной
камере (после окраски) снимите ЭБУ. На работающем двигателе не отсоединяйте и не поправляйте колодки жгута проводов системы управления двигателем, а также клеммы проводов на выводах
аккумуляторной батареи. Не пускайте двигатель, если клеммы проводов на выводах аккумуляторной батареи и наконечники «массовых» проводов на двигателе не закреплены или загрязнены. ЭБУ содержит
электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам.

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания. При этом разделяются два основных контура электрической цепи, в том числе:

основная плюсовая цепь, исключая световые приборы, генератор и стартер;
плюсовая цепь генератора и световой контур.

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

Электрические предохранители в электросети

Электрическая система подключения фар на Газели

Обозначения на реле монтажного блока Газели

Так выглядит старый блок предохранителей на Газели

Не заводится Газ 560 Steyr

Добро пожаловать на ChipTuner Forum.

Dfkthbq

Ну если ошибка — актуальная, то от стирания толку нет, она появится опять)).

Dfkthbq, Тебе известно, что если сам датчик находится в цепи, то ошибки не будет, но он может работать — не правильно и что бы это понять, надо чем то смотреть его работу?

Dfkthbq

Я выделил то, о чем я говорил выше.

А это не один и тот же датчик?

Dfkthbq, Вот самое разумное (ты же водитель?), это обратится к специалисту и посмотреть как он будет решать проблему, чем пользоваться, если повезет, то можно будет и вопросы задавать. А так помочь то хочется, но боюсь на разные языках говорим.

Dfkthbq

В Московской области?? Я тебя умоляю..))

К сожалению скорей всего — нет, но даже если и теоретически, то тебе придется проштудировать внушительно и приобрести «девайсы», тогда наша беседа будет заключаться только лишь в том, что ты упускаешь из виду. Ну во всяком случае в начале пути (именно в этой части профессии), мне не сильно помогли: 20 лет в системе автосервиса, механическое отделение техникума и летное училище (ну и там по мелочи связанными с техникой), а водительский стаж (общий), где то лет 45)), да и до сих пор ещё учусь.
