Ваз 2114: не работает спидометр

Ремонт неисправности

По факту, если не работает спидометр ВАЗ-2115, причины чего уже установлены, ремонт датчика скорости на этих моделях ВАЗа никто не проводит. Гораздо быстрее и проще заменить этот узел целиком. Его стоимость составляет около 400 рублей, что не так уж и дорого. Чтобы приступить к процессу замены спидометра, следует загнать автомобиль на яму, и подготовить:

Отвертки.
Плоскогубцы.
Набор гаечных ключей.

Если ямы неподалеку нет, то изначально нужно снять клеммы с АКБ, а затем убрать воздушный фильтр и только потом впускной патрубок. Далее снимаете клемму с самого датчика спидометра. Однако если в машине применен тросовый привод на спидометр, то снять надо и его.

Читать дальше: Лада приора снятие двигателя

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступить непосредственно к замене детали:

Демонтируйте контактную колодку, используя кнопки, которые деактивируют пружинный фиксатор.
Гаечным ключом на 21 снимите датчик скорости.
Прикрепите новый датчик таким образом, чтобы точно попал он своим штоком в фиксирующую втулку.
Затяните обратно резьбу ключом на 21. Не пережимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По итогу проделанных работ результат можно оценить сразу же: если спидометр не садится в гнездо, значит, во втулку его шток не продвинулся. Поэтому вышеописанную процедуру вам придется повторить до достижения успеха. Когда спидометр установлен, далее надо вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения авто.

Мне часто задают вопросы по подключению датчика скорости на европанели. Я и сам разбираться в схемах начал недавно, но подробная статья с картинками никому не повредит. Если коротко — вкручиваем датчик в коробку, кидаем к нему питание и массу, а его сигнал выводим на Х7-7.

Если подробно. Находим подходящую схему электроцепи автомобиля. Например, схема 21099 в комплектации люкс — с панелью, проводкой и монтажником от четырки:

На что следует обратить внимание!

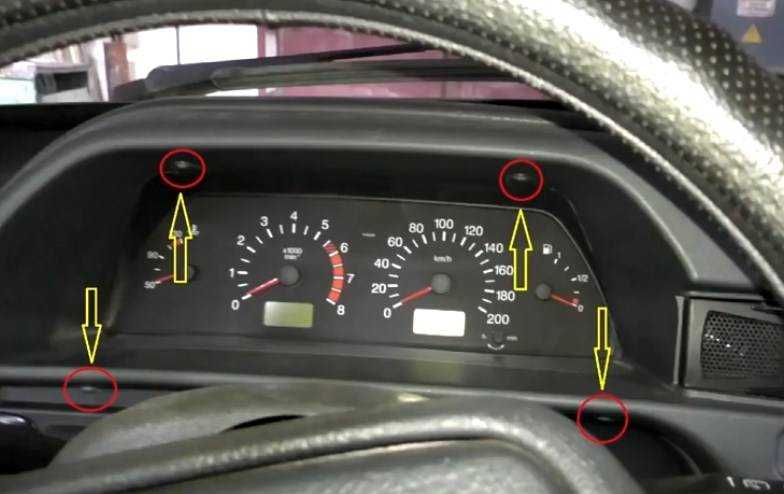

Если Вы ставите на зубилу панель приборов 2114, используете подторпедную проводку 2114 и блок предохранителей 2114, то подключение спидометра делается толькопод капотом . Нужно всего лишь подключить к датчику три провода. Дальше через блок и проводку всё дойдет куда нужно.Но если Вы используете подторпедную проводку от 2109/2108 или же оставили старый блок предохранителей, то данная статья поможет Вам лишь в общих чертах понять суть подключения, ведь номера контактов и колодок будут другими.

И так, подключение. Берём схему и ищем на нём сам датчик. Позиция 27, нашли!

Теперь отслеживаем по схеме, куда они ведут. Оранжевый

провод уходит вниз и подключается к датчику уровня тормозной жидкости. Это общий плюс по одному проводу от монтажного блока (не сигнал! ). Питание по этому проводу приходит не постоянно, а от зажигания. Теперьчерный . Это масса, минус, кузов — называйте как хотите. Подключается по месту или от любого провода массы под капотом по-близости. И самое интересное —серый провод. Он отправляет сигнал на стрелку спидометра, которая и показывает нашу скорость движения. Так же по этому сигналу крутится километраж электронного одометра. Как видно по схеме, серый провод переходит в белый — это жгут проводов. Чтобы понять, откуда он теперь из этого жгута выйдет, просто ведём пальцем по нему, пока не увидим провод такого же цвета. Направление движения по жгуту показывает уходящий провод под углом 45. Наш серый провод под этим углом уходит вверх. Правильно, идем вверх! Оттопыриваем сардельку и медленно идем вверх по белому жгуту:

Читать дальше: Замена масла в халдекс вольво хс70

Для законченности рассказа добавлю, что и куда уходит дальше. Рядом, на схеме блока предохранителей, ищем наш входящий Х7-7.

Как видите, туда так же подходит серый провод. Он используется для инжекторных машин, то есть идет на блок ЭБУ. У меня этот провод тоже есть, и ничем не мешает работе спидометра. Вот собственно и вся цепь подключения! Напоминаю, что в европанельной подторпедной проводке в салоне это всё уже проложено и связано, нужно только подключить сам датчик под капотом к монтажнику и всё будет работать!

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
Поддержка оптимального функционирования регулятора холостого хода.
Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки

Код ошибки	Что означает
Р0500	Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости
Р0503	Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
Увеличивается расход горючего;
Мощность двигателя ощутимо снижается.

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Не спешите выполнять замену устройства, пока не убедились, что виновником проблем является именно вышедший из строя датчик.

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Проверка работы ДС

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

Замена

Даже если у вас есть опыт в ремонте авто, на вам еще ни разу не приходилось менять датчик скорости, рекомендуем посмотреть обучающее видео об этом, заглянуть в руководство по эксплуатации для вашего ВАЗ 2114.

Запаситесь необходимым набором инструментов и материалов:

Ключи на 21, 14, 10 миллиметров;
Сухая ветошь для очистки корпуса КПП;
Новый ДС.

Что касается нового датчика скорости, то вы его можете легко отыскать по номеру каталога — 2111-3843010. Его ориентировочная стоимость сегодня составляет в районе 300 рублей.

Начинаем работу.

Заменить устройство можно через подкапотное пространство. Но такой вариант вызывает определенные неудобства из-за гофрированной трубки от воздушного фильтра и адсорбера, которые мешают комфортному доступу к искомому объекту. Вы можете их снять, но тогда откручивать датчик все равно будет проблематично.
Чтобы избежать лишних демонтажных работ и облегчить самому себе задачу, заезжайте на яму и добирайтесь до ДС снизу.
Находится искомое устройство непосредственно на корпусе коробки переключения передач над карданом кулисы. Посмотрите в район щупа для проверки количества масла в КПП. Именно там вы и найдете ДС.
Заехав на яму, подождите некоторое время, чтобы корпус мотора остыл. Откройте капот, что ускорит процесс остывания. Не закрывайте, начиная работу. Это обеспечит дополнительное освещение.
Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
Найдите искомый датчик, с помощью сухой ветоши удалите всю скопившуюся на корпусе КПП грязь. Всю коробку чистить не обязательно, достаточно расчистить участок, где находится ДС.

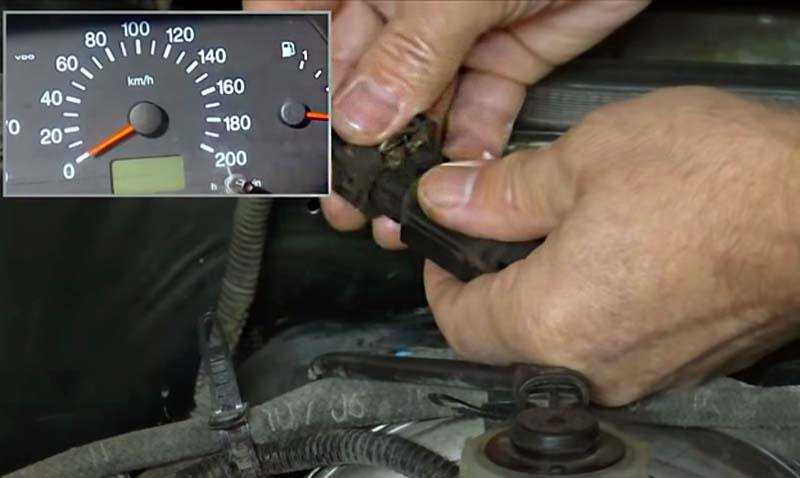

Отключите контакты, демонтировав колодку с проводкой. Для этого достаточно просто нажать на фиксатор пружинного типа.
Выкручивать ДС следует аккуратно, двигаясь против часовой стрелки.
Не всегда удается извлечь датчик вручную, поскольку налипшая грязь способствует прилипанию. Воспользуйтесь ключом на 21 миллиметр, чтобы снять ДС со своего посадочного места.
После демонтажа ДС проверьте состояние привода. Как именно это сделать, мы уже говорили.
При сломанном штоке вам придется демонтировать привод полностью.
С помощью ключа на 10 миллиметров откручивается крепежная гайка, извлекается вместе с шайбой.
Накидным ключом на 14 миллиметров расшатайте немного привод в его гнезде, что позволит потом его аккуратно извлечь с посадочного места.
Обязательно проследите, чтобы шток не оказался в коробке. В противном случае придется демонтировать КПП и выполнять ее разборку. А это сложная задача.
Проверьте состояние уплотнительного кольца. Специалисты советуют менять его вне зависимости от уровня износа.
Замените шток, верните привод на место и выполните сборку в обратной последовательности.
Новый датчик аккуратно вкручивается в гнездо, уже по часовой стрелке.
Верните обратно клеммы с проводами, подключите контакты и проверьте работоспособность устройства.

Замена ДС Вкручивать ДС следует максимально аккуратно, поскольку корпус датчика изготавливается из пластика. Повредить его очень легко.

Почему не работает датчик уровня топлива

Выполнить замену такого устройства как ДС не сложно. Соблюдайте последовательность операций, действуйте аккуратно и используйте качественные запчасти для замены. Плюс не забудьте сначала убедиться, что именно ДС является виновником неприятностей. Иначе работа может оказаться проведенной напрасно.

Загрузка …

Распространенные неисправности датчиков Ваз 2114

Кратко и по сути коснемся о неисправностях каждого датчика электронной системы управления двигателем. Ваз 2114

Датчик	Причины поломок	Симптомы неисправности	Проверка
ДМРВ – датчик массового расхода воздуха	Загрязнение, порванная пленка из-за всасываемой пыли.	Если показатели больше 1,07В, то датчик подлежит замене.	Проверяем параметры каналов аналого-цифрового преобразователя или измеряем напряжение между 3 (масса ДМРВ) и 5 (сигнал) контактами при помощи мультиметра.
ДК – кислородный датчик или Лямбда-Зонд	Некачественное топливо, механические повреждения датчика, неисправные форсунки.	Увеличение токсичности выхлопных газов, увеличение расхода топлива и сработка Check Engine.	Причины поломок может установить только компьютерная диагностика автомобиля.
ДТОЖ – датчик температуры охлаждающей жидкости	Отсутствие контакта с датчиком, разрыв контакта.	Включение вентилятора без надобности, увеличение расхода бензина, прогретый двигатель отказывается работать
ДПДЗ – датчик положения дроссельной заслонки	Окисление контактов, износ подложек датчиков.	Высокие обороты на холостом ходу, существенное снижение мощности двигателя.	Плавно выжимая педаль газа, проследите за показаниями процентного открытия заслонки, напряжение должно меняться также плавно без перепадов, если напряжение на мультиметре скачет – датчик подлежит замене.
ДПКВ – датчик положения коленчатого вала	Оборванные провода, попадание грязи между датчиком и зубчатым диском.	Резкое уменьшение мощности автомобиля, которое можно определить даже без специальных приборов, происходит произвольное понижение или повышение оборотов двигателя;	Измерьте сопротивление обмотки датчика, если есть отклонения от нормы 550-750 Ом – датчик подлежит замене.
ДС – датчик скорости автомобиля	Обрыв цепи в контактах, коррозия и грязь на контактах.	Проблемы с холостыми оборотами	Только компьютерная диагностика. Самостоятельно Вы можете контролировать исправную работу датчика при помощи БК и штатного спидометра.
ДФ – датчик фаз	Металлические частицы и грязь на датчике	Вместо того, чтобы запустить двигатель сразу, система дожидается показаний счетчика ДПКВ и включается сигнал Check Engine, увеличивается расход бензина, снижение динамики двигателя.	Проводится при помощи осциллографа

Диагностика датчика скорости и всей цепи

Проверка обрыва проводки

Итак, чтобы найти причину неисправности, необходимо проверить как датчик скорости, так и всю цепь в целом. Для этого отключаем от датчика блок с 3 проводами и осматриваем визуально. Блок с тремя проводами: силовой, сигнальный и заземляющий. Если все провода в порядке, перейдите к дальнейшему осмотру.

Проверка привода датчика

Далее проверяем выходящий из КПП блок датчиков. Поднимаем любое переднее колесо автомобиля и начинаем его крутить, наблюдая за самим датчиком. Он должен легко поворачиваться, без заедания и скрипа. Палец можно плавно коснуться вращением или нет. Если с агрегатом все в порядке, приступайте к дальнейшей диагностике. В противном случае необходимо заменить привод.

Проверка обрыва цепи питания

Теперь с помощью контроля или мультиметра проверьте, подано ли питание на блок датчиков. Проверяем отверткой с индикатором. Присоединяем один конец к АКБ + вторым в разъёме No. 3, включаем зажигание, смотрим, лампочка должна гореть. Затем проверяем подачу питания одного конца на аккумулятор (-) второго к разъему No. 1, включаем зажигание, смотрим, лампочка должна гореть. Ставим датчик на место, проверяем сигнальный, один конец подключаем к питанию от аккумулятора, другой – к сигнальному на датчике n. 2, крутим колесо, желательно быстро, лампочка должна мигать.

Если после всех диагностических процедур проблем не обнаружено, обрыва цепи нет, срабатывание датчика на коробке нормальное, датчик следует заменить.

ИСТОЧНИК

Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114

ДС на ВАЗ 2114 установлен в приемном гнезде привода спидометра в высшей части корпуса МКПП. К нему есть доступ как сверху, при открытом капоте, так и снизу автомобиля, при установке его на смотровую яму.

ДС делает несколько функций, таких к примеру, как:

передача данных на спидометр о скорости передвижения автотранспортного средства
поддержка обычной деятельности РХХ
передача сигналов на ЭБУ для поддержания оборотов, соответственных режиму езды

В связи с выполняемыми задачками он подключается к контроллеру и спидометру через монтажный блок в моторном отделе. В электронной схеме ДС задействован через предохранитель, установленный в кабине, на реле вентилятора печки.

При дефектах в полосы датчика скорости на дисплее бортовика автомобиля загораются последующие сигналы:

Р0500 — эта ошибка извещает об отсутствии сигнала от ДС
Р0503 — эта ошибка возникает на экране при неуравновешенном, прерывающемся сигнале от ДС

Возникновение схожих ошибок призывает водителя направить внимание на это участок в электросхеме мотора и нередко их предпосылкой является отсутствие либо окисление контактов. Все же, если появляются и вторичные признаки отказа ДС, то появляется необходимость в его проверке либо подмене

К таким признакам может относиться:

неуравновешенная работа либо полный отказ указателя скорости на приборной доске
плавающие обороты на малом газу, может быть самовыключение мотора
завышенный расход горючего
сниженная мощность агрегата

Эти признаки могут проявляться при отказах и в других системах автомобиля, к примеру в топливной, но при одновременном появлении ошибки на экране компьютера и какого-либо из перечисленных признаков следует проверить работоспособность ДС.

Сперва нужно проверить наличие контактов в цепях и на устройствах, также целостность проводки в электронной цепи ДС, прозвонив ее.
Для проверки датчика без его снятия нужно установить машину на ровненькую площадку, зафиксировать механическими колодками и при помощи домкрата поднять левое фронтальное колесо. Приготовленный заблаговременно вольтметр подключить к контактам ДС и руками придать вращение поднятому колесу. Во время раскрутки колеса нужно смотреть за показаниями вольтметра. Если напряжение и частота, показываемые устройством вырастают в соответствие с оборотами колеса, то датчик работоспособный.
Не требуется снятия ДС и еще при одном методе. Заблаговременно приготавливается «контрольная лампочка». При помощи домкрата подымается левое колесо и к контактам ДС присоединятся контактные провода «контрольки». Если при раскрутке колеса лампочка зажигается, то ДС исправен.
Если прибегнуть к третьему методу, то в данном случае нужно снять датчик и проверить при помощи вольтметра входное и выходное напряжение.

https://youtube.com/watch?v=rJC6eudWRLA

Замена привода спидометра ВАЗ 2109/14 и их модификации

Всем привет, в данном видео я расскажу про замену привода спидометра на инжекторные модификации переднепри…

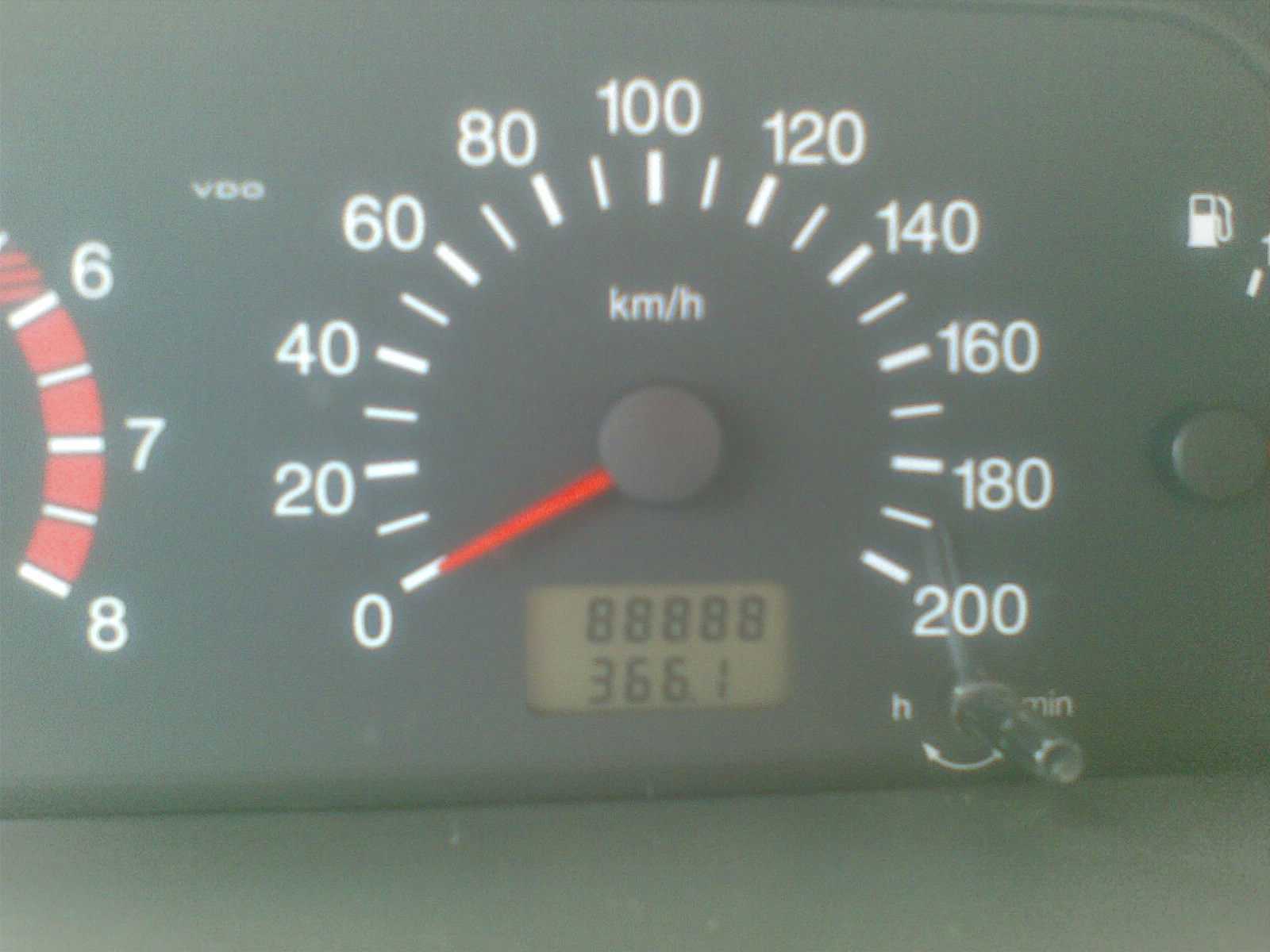

Не работает спидометр на ВАЗ 2114

Не работает спидометр на ваз-2115: признаки, причины, замена датчика

Если перестал работать спидометр на «ВАЗ-2114», прежде всего необходимо найти причину поломки, их может быть несколько, но, как показывает практика, чаще всего из строя выходит датчик скорости, установленный на коробке передач. Найти прибор можно рядом со ШРУСом правым внутренним. Датчик, должен быть завернут на корпус привода и состоять из двух шестерёнок, сделанных из пластмассы.

Проверять работу датчика скорости позволяет бортовой компьютер, для этого необходимо переключить его на режим самодиагностики. Если после окончания проверки, компьютер выдаёт ошибку Р0500 в работе датчика скорости, это означает что датчик перестал предавать сигнал на контроллер (на ВАЗ 2115 не работает спидометр с теми же симптомами). То есть причина поломки известна, и она может крыться в отсутствии контакта в разъёмной колодке, что случается иногда в результате попадания под корпус воды. Или дело в обрыве провода, подходящего к датчику, или же в отсутствие напряжения в контакте питания.

Бортовой компьютер, это удобно, но, когда не работает спидометр на ВАЗ 2114, он не всегда может выдать адекватный ответ. Значит проверяем датчик своими руками.

Процедура проверки ДС:

Откройте крышку капота своего автомобиля;
Уберите адсорбер для удобства;

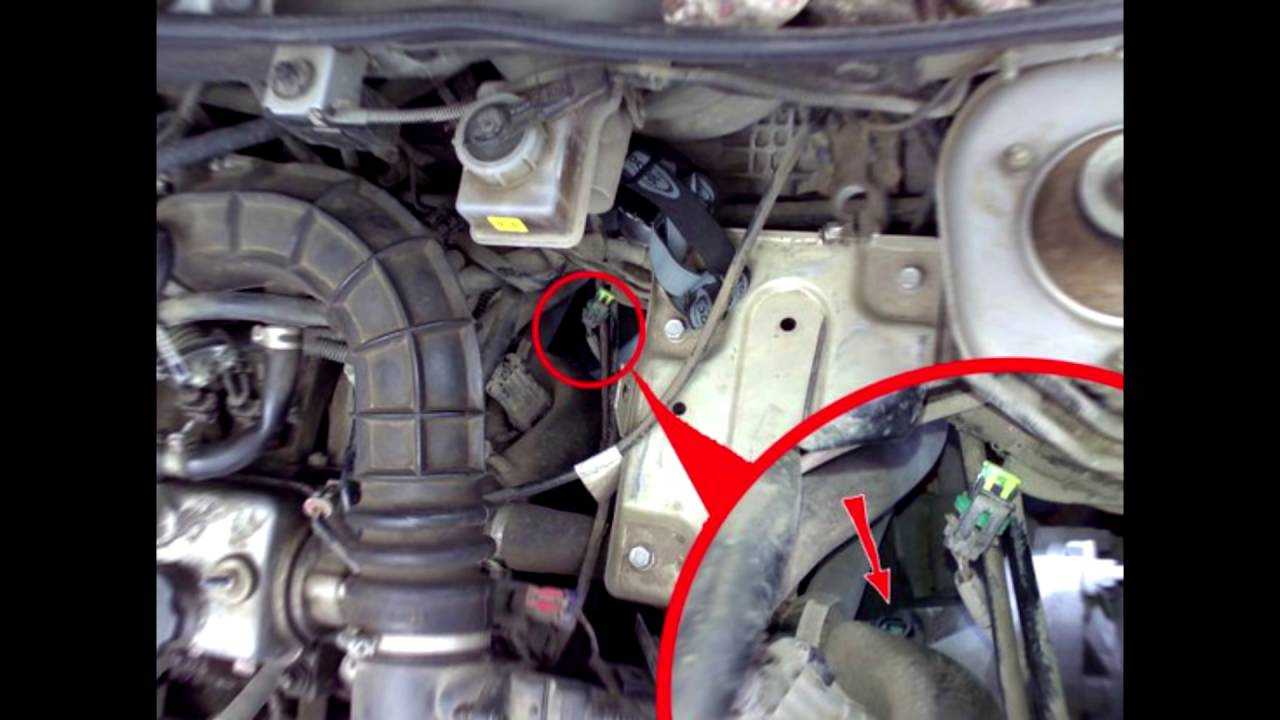

Найдите в районе ШТРУСа провод, идущий собственно на датчик;
Найдите само устройство, расположенное под дроссельным узлом.

После того как у вас получится найти и добраться до датчика,необходимо провести осмотр прибора, и проверить работоспособность устройства. Суть проверки в данном случае заключается в визуальном осмотре штока, на «родном» датчике производитель устанавливает пластиковый шток, который часто ломается, кроме пластикового штока, может ломаться и расположенная в нём приводная пластмассовая шестерня, у которой могут срезаться зубья, что, естественно, сказывается на работе датчика.

Вообще, изначально, не дожидаясь поломки датчика, все пластмассовые детали стоит заметить на более надёжные, сделанные из металла. То есть установкой металлического штока и шестерёнок можно легко предупредить вероятность регулярной замены прибора. Когда будете менять устройство, учитывайте цвет шестерён, известно, что 14 модель ВАЗа комплектуется агрегатами, имеющими разный объём, а числа привода спидометра меняются в зависимости от разных передаточных чисел основной пары. То есть цвет шестерён непременно должен быть идентичным.

После проведения проверки устройства, стоит сделать прозвон контактов в колодке, с целью нахождения обрыва в электрической цепи, не помешает замерить напряжение всех контактов. Для тестирования удобно использовать мультиметр, который продаётся в любом специализированном автомагазине, для проведения работ в данном случае выбирайте режим работы устройства – «вольтметр».

По окончании проверки контактов и датчика, следует проверить контроллер, если у вас имеются для этого знания, в противном случае стоит обратиться за помощью к специалистам. В общем же, при поиске причины неисправности спидометра всегда желательно начинать только с визуального осмотра, и только после приступать к прозвону цепи и прочим хитростям.

Замена датчика скорости ВАЗ 2114, ВАЗ 2115

Своими руками датчик скорости на «ВАЗ 2114», а также на «ВАЗ 2115» заменить довольно просто, процедура эта полностью идентична процедуре замены датчика скорости на «ВАЗ 2110».

Перед тем как приступать к процедуре замены датчика, проверьте на обрыв провода. Для выполнения работ вам понадобиться инструмент:

плоская и крестовая отвертки;
плоскогубцы;
набор ключей.

В зависимости от модели самого датчика, может потребоваться и какой-то дополнительный инструмент.

Чтобы избежать неприятностей, начните работу с отсоединения клемм на аккумуляторе, после этого снимите с автомобиля воздушный фильтр и впускной патрубок, затем — клемму с датчика. В случае использования тросового привода спидометра, необходимо отсоединить его от датчика.

Место, в котором установлен датчик, аккуратно очистите от всего мусора и грязи, после этого возьмите в руки инструмент и снимите сам датчик, открутив крепёжную гайку, которая откручивается либо ключом на двадцать два, либо даже рукой.

В случае использования третьего вида датчика скорости, который производитель авто устанавливает в саму коробку передач, необходимо очистить устройство от масла, а после снятия прибора, посадочное место следует закрыть. В процессе установки нового датчика, процедуру нужно повторить, естественно, в обратной последовательности.

Как проверить датчик скорости?

Проверить работоспособность устройства, определяющего скорость, можно с помощью мультиметра или контрольной лампы. Проведение диагностических мероприятий осуществляется в следующем порядке:

Определить местонахождение детали.
Отключить электрический разъём.
Установить переключатель мультиметра в режим измерения постоянного напряжения.
Один щуп прибора подсоединить к контакту сигнального провода. Для более надежной фиксации можно использовать специализированный зажим.
Второй щуп мультиметра закрепить на корпусе автомобиля. Электрооборудование ВАЗ 2114 выполнено по однопроводному принципу. Корпус автомобиля является минусовым контактом.
Поддомкратить переднее колесо. Перед этим необходимо исключить риск самопроизвольного прокатывания автомобиля. Для этого следует установить под колеса противооткатные устройства.

Включить зажигание.
Вращать колесо с разной интенсивностью по ходу движения автомобиля. При ускорении напряжение должно расти, при замедлении, соответственно, падать.

Можно проверить устройство, демонтировав его с автомобиля. Для этого следует принудительно вращать его подвижную часть и аналогично проводить замеры. При отсутствии мультиметра можно использовать автомобильную лампу напряжением 12в.

Если в процессе диагностики было выявлено, что датчик рабочий, следует искать неисправность в проводке. В некоторых случаях из строя выходит стрелочный указатель.

Диагностика работы спидометра на четырнадцатой

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.

Признаки неисправности датчика спидометра

Автовладелец может самостоятельно определить выход из строя датчика скорости. Для этого не требуется наличие специализированного образования. В большинстве случаев возникновение неисправности сопровождается следующими признаками:

Появление на электронном блоке ошибок Р0500 или Р0503. В первом случае ошибка означает потерю сигнала от устройства. Р0503 возникает при нестабильном сигнале, поступающем на электронный блок управления.

При появлении ошибок причиной поломки может стать не только датчик, но и вышедшая из строя электропроводка. Часто передача некорректных данных возникает в результате окисления контактных площадок разъемов. В такой ситуации для устранения неисправности необходимо прозвонить провода и при необходимости очистить разъемы от окислений.

Некорректная работа двигателя внутреннего сгорания на холостом ходу. При возникновении поломки обороты силового агрегата нестабильны. Возможна самопроизвольная остановка двигателя на холостом ходу. Дополнительно признак может сопровождаться значительным повышением расхода топлива. Это связано с тем, что блок управления получает некорректные данные и не может правильно подобрать соотношение топлива по отношению к воздушной массе.
Не работает спидометр или одометр. Стрелка указателя может вести себя неустойчиво или не двигаться вовсе.

На автомобилях с тросовым приводом спидометра некорректная работа указателя может быть не связана с другими признаками. Это означает, что произошел обрыв троса. Одновременно с этим электронная часть передаёт на блок управления корректные данные.

Падение мощности двигателя. ЭБУ не может нормально определить скорость передвижения транспортного средства и вводит двигатель в аварийный режим.

Расположение датчика спидометра на ВАЗ 2114 позволяет самостоятельно демонтировать и заменить его новой деталью без применения специализированного оборудования.

Проверка и замена датчика скорости ВАЗ 2107

Во время движения автомобиля датчик скорости ВАЗ 2107 (инжектор) формирует данные о скорости, поступающие на электронный блок управления двигателем. Его поломка вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Работа датчика скорости основана на эффекте Холла, который описывает возникновение электрических импульсов во время размещения в магнитном поле проводника с постоянным током. Датчик формирует импульсы во время вращения выходного вала КПП ВАЗ 2107. За время прохождения автомобилем километра пути датчик скорости ВАЗ 2107 формирует около 6000 импульсов, частота которых позволяет определить текущую скорость движения.

Где находится датчик скорости ВАЗ 2107

Датчик закреплен на коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединять трос спидометра КПП.

Признаки неисправности

Главный признак проблем в работе датчика — выдача соответствующего кода ошибки бортовым компьютером. Неисправности могут проявить себя в других признаках:

повышенный расход топлива;
плохая тяга двигателя;
неработающий или работающий с большой погрешностью спидометр;
нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими узлами автомобиля

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”. Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости. Для этого придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

установить автомобиль над смотровой ямой;
включить стояночный тормоз;
подставить противооткатные башмаки под колеса;
из смотровой ямы, используя шлицевую отвертку, открутить гайку троса привода спидометра;
отстыковать трос от коробки переключения передач;
ослабить пластиковый хомут, который стягивает жгут проводов, идущий от датчика скорости;
надавить на пружинные фиксаторы и отстыковать колодку от датчика скорости;
ключом на 22 выкрутить датчик из привода спидометра;
извлечь датчик скорости.

Датчик скорости ВАЗ 2107 можно проверить, используя мультиметр или “контрольку”. Для установки датчика необходимо проделать вышеприведенные действия в обратном порядке.

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке. Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым.Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

подключить вольтметр к выходу датчика, подающему электросигналы, и к “массе” автомобиля;
надеть трубку на ось датчика;
вращать трубку.

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы — датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

semerkavaz.ru
