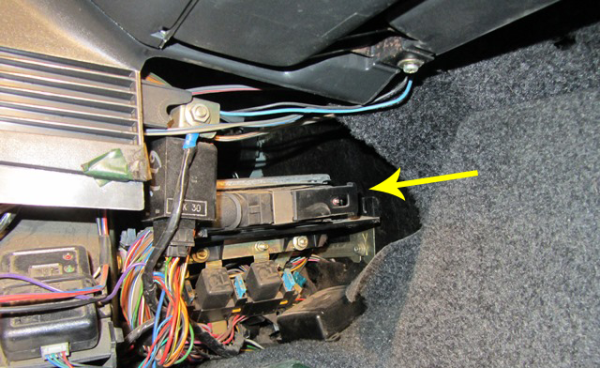

Место расположения эбу: где стоит блок управления двигателем и его основные функции

3 Оборудование для проверки блока управления

Диагностика и ремонт ЭБУ – дело отнюдь не сложное. Однако, как и в каждом деле, стоит всегда быть подготовленным. В случае с проверкой “мозгов” нам будет достаточно приобрести недорогие приборы. Они помогут выполнить всю работу самостоятельно. Первое, что необходимо иметь каждому водителю – это осциллограф. Данное устройство дает нужную информацию о работе всех систем автомобиля.

Полученные данные выводятся в численном или графическом виде. С помощью осциллографа мы можем сравнить имеющиеся цифры со стандартными показателями. Стоимость прибора – в районе 2–5 тыс. рублей

Еще одно важное устройство – это мотор-тестер. Он предназначен специально для определения показателей электронных систем двигателя

С его помощью можно получить информацию о падении оборотов при выключении цилиндров и разряжении в коллекторе впуска. Цена прибора колеблется в пределах 3 тыс. рублей.

Источник

Бортовое диагностическое программное обеспечение, которое позволяет индицировать неисправности соответствующими кодами

Системы программного обеспечения автомобилей большинства ведущих стран мира начиная с 80-х годов XX в. обеспечиваются функцией считывания кодов неисправностей с помощью контрольной лампы, например Check engine — проверь двигатель. Это наиболее простой вид бортового диагностирования, которое заключается в условном присвоении ряду неисправностей электронной системы управления цифровых кодов. Эти коды при проявлении соответствующих им неисправностей заносятся в память электронного блока управления системой. После проведения определенных манипуляций данные коды могут отображаться контрольной лампочкой в виде ряда длинных и коротких импульсов. После визуального считывания импульсов их значение может быть расшифровано с помощью специальных таблиц.

Дополнительные датчики

ДАД

Датчик абсолютного давления находится во впускном коллекторе или закрепляется на автомобильном кузове, соединяясь с впускным коллектором гибкой трубочкой. Задача ДАД  – измерение давления во впускном коллекторе. На основе этих данных ЭБУ рассчитывает расход воздуха двигателем, образуя идеальные параметры топливно-воздушной смеси. Фактически, он заменяет ДМРВ, но иногда работает с ним в паре, сообщая дополнительную информацию.

ДНД

Датчик неровной дороги прикрепляется к кузову возле крепления одного из амортизаторов. Он улавливает колебания в вертикальной плоскости при движении автомобиля, определяя, что он двигается по неровной дороге. Данный от датчика поступают в блок управления и он  отключает функцию диагностики пропусков зажигания, которая работает при неравномерном вращении коленвала.

Если какой-либо из датчиков неисправен, ЭБУ дает команду перехода в аварийный режим работы. При этом недостающая информацию заменяется усредненными данными, вшитыми в его память. Это не касается ДПКВ, при котором двигатель не работает. О том, что какой-то датчик вышел из строя предупреждает лампочка, загорающаяся на приборной панели с надписью CHECK или CHECK ENGINE. Чтобы понять, что именно происходит с автомобилем, требуется провести компьютерную диагностику ЭБУ.

Что контролирует контроллер?

Можно перечислить несколько основных датчиков, с которых собирается информация. Это температура двигателя, окружающей среды, лямбда-зонд, уровень топлива и холостого хода. Также во многих автомобилях имеются датчики ABS, износа тормозных колодок и прочие сенсоры, отвечающие за безопасность.

Отдельные элементы контролируют скорость движения, положение электронное педали газа. Есть датчик положения коленчатого вала. Также ЭБУ контролирует работу охлаждающей системы, климат-контроля. Блок следит за правильностью работы тормозной системы.

Естественно, это далеко не весь перечень датчиков. Это некий стандартный набор, который встречается на любом более-менее современном авто. Примерно такой набор функций имеет ЭБУ ВАЗ-2170. Мы поговорили о датчиках, но нужно сказать и о исполнительных устройствах.

Это регулятор положения дроссельной заслонки, инжектор, система зажигания. Также ЭБУ управляет фазами распределения, температурой горения смеси и умеет ее поддерживать. Блок анализирует состав выхлопных газов. Он регулирует работу освещения, управляет стеклоподъемниками, всеми подогревами, действием роботизированных и автоматических КПП.

Это лишь минимум того, что умеет среднестатистический ЭБУ. Что это такое, мы уже знаем, поэтому пойдем дальше – будет интересно. На машинах классом повыше имеется куда больше всяких датчиков и устройств.

На самом деле ЭБУ – это небольшой по размерам блок, который удерживает под неусыпным контролем работу всего автомобиля. Каждая система контролируется этим компьютером. Далекие от автомобильного мира люди и начинающие водители думают, что ЭБУ по внешнему виду приставляет собой ноутбук (ведь компьютер же?). Но это совсем не так. Блок управления изготавливается в немного другом форм-факторе.

Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

• прикуривание двигателя машины от авто с заведенным силовым агрегатом;
• ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
• монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
• демонтаж зажимов батареи при заведенном двигателе;
• активация стартерного устройства с отключенной силовой шиной;
• негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
• повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
• случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
• механические повреждения устройства, которые могут произойти в случае аварии;
• ошибки, допущенные при перепрошивке девайса;
• неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

• электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
• двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
• при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
• на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
• различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
• троение мотора машины;
• на электронные устройства и оборудование перестало подаваться питание;
• на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

1. Выявление места повреждения в функционировании модуля.
2. Повторное измерение параметров сопротивления.
3. Поиск точки крепления электропроводника.
4. Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.

Неисправности и их причины

Выявление неисправностей ЭСУД можно начинать после обнаружения ряда признаков. Во-первых, при включении зажигания все лампочки сигнализатора системы должны загореться одновременно, таким образом система проверяет свой диагностический механизм. После запуска двигателя все должны одновременно потухнуть. Если какая-то из них загорается во время движения, это сигнализирует о проблемах в ДВС. В лучшем случае система может отключить двигатель, чтобы избежать тяжелых поломок. Список негативных ситуаций, в которым ведет неисправность ЭСУД, велик – может воздушить система охлаждения, не работать печка или термостат.

В основном причинами неисправностей бывают:

• Поломка датчиков, отправляющих в ЭСУД данные.
• Поломки в самом блоке управления.
• Поломки исполнительных устройств системы управления (рост сопротивления, обрыв обмотки электромагнитного клапана и т.д.).
• Повреждение электропроводки.
• Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

Часто ЭСУД ломается из-за механических повреждений. Это может быть не обязательно удар, для причинения вреда системе хватит сильной вибрации. Далее по проценту вероятности повреждения ЭСУД следуют: резкий перепад температур, коррозия, попадание влаги под защитный кожух из-за разгерметизации устройства. Также нередко корректная работа системы нарушается из-за некомпетентного вмешательства в ее функционирование.

Ремонт системы можно доверять только специалистам.

Описание «мозгов»

Автомобиль ВАЗ 2110 считается первым транспортным средством отечественного автопрома, оснащенным инжекторным мотором. Силовой агрегат управляется при помощи ЭБУ — электронного устройства, который определяет основные параметры работы двигателя в соответствии с сигналами датчиков. По сути, ЭБУ ВАЗ 2110, ВАЗ 2112 или любой другой модели представляет собой «мозги» машины, работа которых влияет на функциональность транспортного средства в целом.

В «Десятках», а также ВАЗ 2112 16 клапанов и других моделях, оснащенными системами БОШ 7.9.7 либо Январь 7.2 в головке установлен один винт М6. С этого винта берется масса на катушки зажигания, а масса непосредственно на управляющий модель берется в салоне. Обычно массой служит приваренная шпилька, установленная на кронштейне блока ЭСУД, в частности, за центральной консолью, за левым экраном. В данном случае на кронштейн масса передается через шпильку, которая заварена на моторном щите, посредине. Также следует отметить, что гайка на этой шпильке обычно не затягивается.

Местоположение блока управления

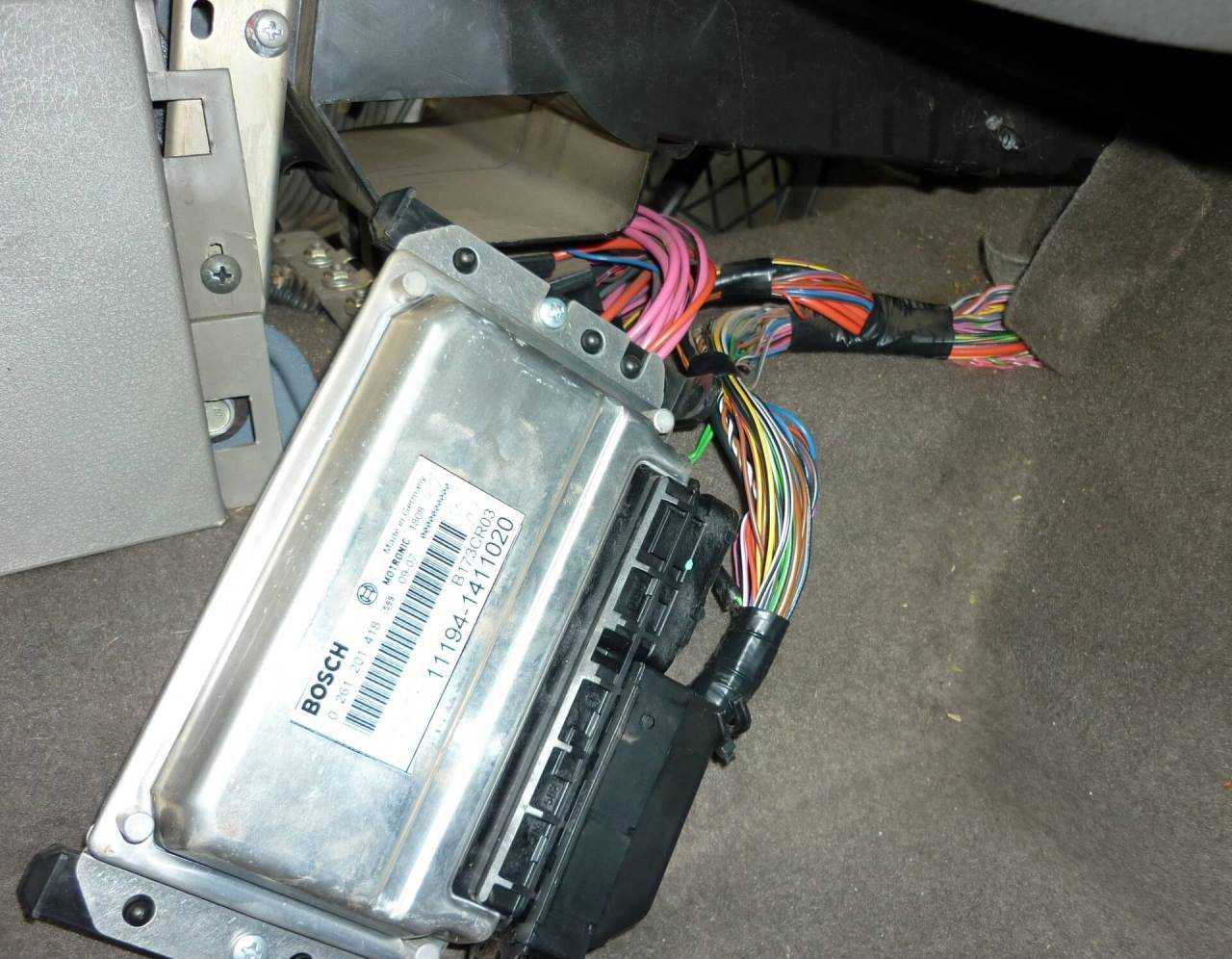

Теперь рассмотрим вопрос места расположения ЭБУ ВАЗ 2110. Это устройство в Десятке расположено под центральной консолью, в ее нижней части, в частности, под контрольным щитком. Для того, чтобы получить доступ к управляющему модулю, следует с пассажирской стороны демонтировать пластмассовую панель, для этого придется воспользоваться отверткой с крестовым наконечником. Сняв накладку, вы увидите множество различных проводов, штекеров, а также предохранительных устройств. Сам контроллер расположен за ними, он прикручен к планке в горизонтальном положении.

Характерные неисправности: их признаки и причины

Если электронная система управления двигателем дает сбои, это может привести к проблемам в работе силового агрегата. К сожалению, неисправности ЭБУ в отечественных десятках — не редкость, поэтому автовладелец должен знать об основных неполадках, а также причинах их появления.

Для начала рассмотрим симптомы неисправностей:

1. Нет связи с диагностическим тестером. Если в работе мотора стали появляться проблемы, автовладелец может произвести диагностику работоспособности силового агрегата с помощью тестера или ноутбука. Но если ЭБУ не работает, то при попытке связаться с бортовым компьютером автолюбитель увидит, что связь отсутствует.
2. На ЭСУД не поступают сигналы о работе форсунок, системы зажигания, топливного насоса, клапана либо датчика холостого хода. Также могут отсутствовать сигналы и с других исполнительных устройств.
3. Еще один признак — отсутствие реакции на кислородный датчик, контроллер температуры двигателя, датчик положения дроссельной заслонки и другие контроллеры.
4. Признаком поломки могут служить и механические повреждения устройства. Возможно появление трещин на корпусе в результате сильного механического воздействия, могли перегореть радиоэлементы либо проводники (автор видео о ремонте — Павел Ксенон).

Что касается причин, о неполадки в работе электронного блока управления могут произойти в результате:

Неквалифицированного вмешательства. Такая причина является одной из самых распространенных. Если автовладелец самостоятельно проводит ремонт электрики либо монтирует противоугонную систему или же доверяет это дело неквалифицированным мастерам, в процессе могут быть допущены ошибки.
Часто встречаемая проблема — прикуривание аккумулятора авто от транспортного средства с заведенным мотором

При прикуривании двигатели обоих машин должны быть отключены, в противном случае есть вероятность повреждения «мозгов», это важно помнить.
Еще одна проблема, которая встречается не так часто — это спутывание полярности при подключении автомобильной АКБ. Если вы спутаете плюс с минусом, это может не только повредить блок управления, но и вывести из строя сам аккумулятор, что чревато дорогим ремонтом.
Причина может заключаться в отключении клемм АКБ при запущенном моторе.
Также блок управления может выйти из строя в результате включения стартерного узла с отключенной силовой шиной.
Вывести систему управления двигателем может случайно попавший на датчик либо проводку транспортного средства электрод в ходе выполнения сварочных работ.
Одна из самых серьезных проблем — попадание воды на ЭБУ

При попадании жидкости в устройство может «накрыться» сама плата.
Обрыв на участке электроцепи либо замыкание проводки.
Также причиной могут служить неисправности в работе высоковольтной составляющей системы зажигания. К примеру, поломка ЭБУ может быть спровоцирована отказом работоспособности катушки, высоковольтных кабелей, распределительного механизма и т.д.

Демонтаж

Снять блок управления очень просто. Достаточно открутить удерживающие болты и отсоединить шлейфы. Естественно, перед этими работами следует снять минусовую клемму с АКБ. На некоторых моделях автомобилей необходим разбор приборной панели. Зачастую блок находится со стороны печки или же под бардачком.

Выяснить, работает ли блок, очень просто. В половине случаев автомобиль просто не получится запустить. Также возможно, что заблокируются все системы, откроются все замки и тому подобное. В остальных случаях могут проявляться сбои в работе двигателя. Так, на некоторых машинах могут плавать обороты, возникают провалы. Двигатель может вообще не запускаться. Горят ошибки, которые не получается убрать при помощи ПО. Нужно отметить, что ЭБУ – это достаточно надежный узел. Поэтому если специально его не «топить», блок будет работать долго и исправно.

Как случаются поломки, если блок надежен? Все просто – достаточно короткого замыкания или попадания на плату влаги. Также ЭБУ не любит физических воздействий и коррозии.

Стендовые диагностические системы

Эти системы не подключаются к бортовым электронным блокам управления и, таким образом, не зависят от бортовой диагностической системы автомобиля. Они обычно диагностируют отдельные механизмы двигателя и системы зажигания, поэтому их часто называют мотор-тестерами. Основными элементами мотор-тестера являются датчики, а также блок обработки и индикации результатов измерений воспринимаемых сигналов. Датчики и регистрирующие приборы соединены с кабелями с помощью штекеров и зажимов.

Мотор-тестеры выполняются на базе компьютеров, имеют клавиатуру, дисплей, дисководы, привод CD-ROM. В комплект обычно входит набор соединительных проводов и кабелей, стробоскоп, а в отдельных случаях — и газоанализатор отработавших газов. Информация вводится в компьютер с помощью соответствующего анализатора, в котором размещены аналогово-цифровые преобразователи, компараторы, усилители и другие устройства предварительной обработки сигналов. Анализатор подключается к необходимым элементам на автомобиле с помощью комплекта кабелей, который представляет собой набор проводов, подключаемых к отрицательной, положительной клеммам аккумулятора и катушке зажигания, провода высокого напряжения к катушке зажигания и к свече первого цилиндра, а кроме того, бесконтактный датчик тока на шине зарядки аккумулятора, датчик температуры масла в двигателе (вставляется вместо щупа), датчик разрежения во впускном коллекторе и т.п.

Основная часть мотор-тестера — осциллоскоп, на экране которого появляются различные осциллограммы, отражающие режим работы и техническое состояние проверяемых деталей и приборов системы зажигания. Оценка сигнала, появляющегося на экране осциллоскопа, основывается на анализе изменений (при наличии неисправностей) характера электрических процессов, протекающих в цепях низкого и высокого напряжения. По отдельным частям изображения можно судить также о работе некоторых элементов систем питания и зажигания, а характер изменения позволяет выявлять причины неисправностей.

Компьютер мотор-тестера обрабатывает информацию, полученную от двигателя, и представляет результаты на дисплее или в виде распечатки на принтере. С мотор-тестером может поставляться комплект лазерных компакт-дисков с технической информацией о различных моделях автомобилей, а также с инструкциями оператору о порядке подключения мотор-тестера к автомобилю и о последовательности проведения контрольных операций.

Перед проведением диагностирования вводят модель автомобиля, тип двигателя, трансмиссии, системы зажигания, впрыска топлива и другие параметры, характеризующие объект диагностирования. Мотор-тестеры способны диагностировать большинство автомобильных систем, в том числе системы пуска, электроснабжения, зажигания, оценивать компрессию в цилиндрах, измерять параметры системы питания.

Современные мотор-тестеры могут выдавать информацию о состоянии системы зажигания в виде цифр или осциллограммы процесса. Примером служит мотор-тестер М3-2 (Беларусь), с помощью которого можно определять состояние двигателя (по развиваемой мощности, балансу мощности по цилиндрам, относительной компрессии), стартера, генератора, реле-регулятора, аккумулятора, прерывателя-распределителя, электропроводов, свечей зажигания, лямбда-датчика, форсунок системы впрыска бензиновых двигателей, дизельной топливной аппаратуры, измерять с помощью стробоскопа углы опережения зажигания для бензиновых двигателей и впрыска для дизельных двигателей.

По мере усложнения автомобильной электроники расширяются и функциональные возможности стационарных систем, поскольку необходимо диагностировать не только управление двигателем, но и тормозные системы, активную подвеску и т.д.

Универсальность компьютерных мотор-тестеров определяется их программным обеспечением. Многие из них работают в привычной большинству пользователей операционной системе Windows.

К недостаткам мотор-тестеров следует отнести то, что с их помощью трудно обнаружить непостоянные неисправности в сложных электронных системах, когда неисправность в одной системе проявляется в виде симптомов в других системах, функционально связанных с первой.

Как проверить зажигание ВАЗ 2110 самому

Как уже было сказано выше, в рамках диагностики зажигания следует проверять на ВАЗ 2110 модуль зажигания, выполнять диагностику свечей, колпачков, высоковольтных проводов. Основные признаки неисправностей не всегда связаны с модулем зажигания, то есть нужно использовать метод исключения.

Проверка свечей, заключается в следующем:

• выкрутить свечи, надев колпачки, уложить их на головку блока и прокрутить двигатель стартером;
• если искра на свечах не стабильна, меняем неисправные детали на новые или рабочие;
• повторить проверку уже установленных новых свечей.

Обратите внимание, прокручивать двигатель стартером со снятыми высоковольтными проводами нельзя, поскольку это может привести к пробою в крышке модуля зажигания. Проверка высоковольтных проводов и колпачков:

Проверка высоковольтных проводов и колпачков:

• снять колпачки, через изолятор на расстоянии 10-15 мм от головки удерживать контакт провода;
• если иска не пробивает это расстояние, то провода повреждены;
• проверить провода на сопротивление (номинальное сопротивление должно быть в пределах от 7 до 10к ОМ)
• при имеющихся отклонениях меняют весь комплект высоковольтных проводов;

Выполнить проверку можно самостоятельно, зная последовательность выполняемых работ и номинальное значение модуля. Итак, если есть подозрения на модуль ВАЗ 2110, проверка предполагает следующий порядок действий:

• осмотреть модуль зажигания на предмет сколов и трещин (если таковые имеются, модуль зажигания сразу меняют без каких-либо проверок);
• проверить питание и наличие импульсов, поступающих с ЭБУ (питание проверяют между массой ДВС и центральным выводом (15) колодки проводов, подключенным к модулю). Напряжение при включенном зажигании должно быть не меньше 12В;
• проверить импульсы, поступающие с электронного блока управления на колодке проводов путем установки одного щупа мультиметра на разъем (15), другой сначала на правый крайний, потом на крайний левый;
• прокрутив двигатель стартером, фиксируют мультиметром кратковременные скачи напряжения (отсутствие импульсов – проблема в ЭБУ);
• проверить сопротивление на вторичных обмотках катушек, поставив мультиметр в режим измерения сопротивления. На высоковольтных выводах крышки модуля между 2-3 и 1-4 выводами сопротивление должно быть в пределах 0.5 ОМ (при несоответствии модуль меняют);
• проверить сопротивление на вторичных обмотках катушки между контактами (15) и сначала крайним правым, потом крайним левым выводом. Сопротивление должно соответствовать 0,5 Ом;
• проверить модуль на короткое замыкание, установив мультиметр в режим омметра (один щуп прибора на центральный вывод, второй на металлический корпус, норма — сопротивление отсутствует);
• при фиксировании прибором какого-либо сопротивления, модуль меняют.

Для чего нужен ЭБУ в автомобиле: какие функции выполняет электронный контроллер

Итак, разобравшись с возможными местами установки блока управления двигателем, давайте рассмотрим само устройство. Блок управления можно смело сравнить с компьютером, так как элемент имеет аппаратную платформу и программное обеспечение.

Что касается «железа», ЭБУ имеет микропроцессор, а также преобразователи сигналов, которые нужны для преобразования аналогового сигнала в цифровой и обратно. Главной задачей блока является прием и обработка сигналов, которые поступают от датчиков, после чего контроллер формирует «команды» для исполнительных устройств, тем самым поддерживая и при необходимости корректируя работу множества систем.

Если рассматривать программное обеспечение, не вдаваясь в подробности можно сказать, что это записанные в память блока управления оптимальные параметры работы мотора и его систем. После запуска ДВС на ЭБУ происходит передача сигналов от многочисленных датчиков, после чего в блоке осуществляется сопоставление данных с заранее прописанными параметрами в памяти.

Когда определяется отклонение от нормы, для коррекции блок формирует управляющие сигналы, которые передаются на исполнительные устройства. В случае, если откорректировать работу той или иной системы двигателя не удается (то есть данные от датчика все равно не соответствуют прописанным в памяти блока допустимым «нормам»), тогда блок управления фиксирует ошибку.

На панели приборов в подобной ситуации загорается «чек», сигнализируя водителю о неисправности. Также в ряде случаев ЭБУ переводит двигатель в аварийный режим, не позволяя мотору завестись или развить мощность и т.д.

Также отметим, что современные блоки управления двигателем поддерживают постоянную связь и обмен данными с другими системами посредством специальной CAN-шины. С учетом того, что разные системы также имеют собственные блоки-контроллеры, данное решение фактически позволило создать единую систему электронного управления автомобиля.

Электронный блок управления Volkswagen Sharan

ЭБУ является центральным устройством управления двигателем. Он получает информацию от датчиков и управляет исполнительными механизмами, обеспечивая оптимальную работу двигателя. ЭБУ расположен под консолью панели приборов в салоне автомобиля.

Предупреждение ЭБУ является сложным электронным прибором. Во время эксплуатации и технического обслуживания автомобиля разборка ЭБУ запрещается.

ЭБУ получает от датчиков, через многоконтактную штекерную колодку следующие данные:

от клеммы стартера 50 — поступают данные о начале и завершении работы стартера;

от потенциометра дроссельной заслонки (расположен в корпусе дроссельной заслонки) поступает информация о положении дроссельной заслонки в данный момент. Тем самым осуществляется, в частности управление прекращением подачи топлива, так как до тех пор, пока дроссельная заслонка находится в положении холостого хода и частота вращения остается неизменной, прекращается приток топлива к двигателю. Кроме этого отключается подача топлива при торможении двигателем и обогащается рабочая смесь при работе с полной нагрузкой;

от датчика Холла (расположен сбоку головки цилиндров и приводится в движение распределительным валом) поступает информация о частоте вращения коленчатого вала двигателя. Он обеспечивает выключение и включение электрического тока, благодаря чему происходит образование искры;

от лямбда-зонда (расположен в передней части выпускной системы) поступает информация о содержании кислорода в ОГ в данный момент времени;

от датчика массового расхода воздуха поступает информация о количестве поступившего в двигатель воздуха;

от датчика температуры охлаждающей жидкости (расположен в патрубке охлаждающей жидкости над термостатом) поступает информация о температуре охлаждающей жидкости и служит для корректировки момента зажигания и времени впрыска на холодном и горячем двигателе. На основании показаний этого датчика происходит регулировка детонации, рециркуляции ОГ и оборотов холостого хода;

от двух датчиков детонации (установлены в блоке цилиндров) поступает информация о том, какой из цилиндров склоняется к детонации (неконтролируемому сгоранию горючей смеси). Они позволяют ЭБУ регулировать впрыск топлива и опережение зажигания отдельно для каждого цилиндра в данном ряду и синхронизировать импульсы сжатия. Дополнительные сведения о них можно найти в (см. раздел 8).

Постоянно получая описанную выше информацию о количестве оборотов двигателя, режиме работы двигателя и его температуре, ЭБУ рассчитывает продолжительность впрыска, т.е. длительность открытия форсунок и производит точную дозировку количества впрыскиваемого топлива. В устройство управления интегрированы так называемые универсальные характеристики, которые содержат информацию обо всех возможных условиях и режимах работы двигателя, на их основе осуществляется точный выбор количества топлива, а также соответствующего этому момента зажигания. Если происходит колебание температуры впускаемого воздуха или температуры охлаждающей жидкости, то производится соответствующая корректировка.

Видео про «Электронный блок управления» для Volkswagen Sharan

Что такое ЭБУ автомобиля? Как снять?

https://youtube.com/watch?v=VQg-xrsVyWQ
