Внешний вид

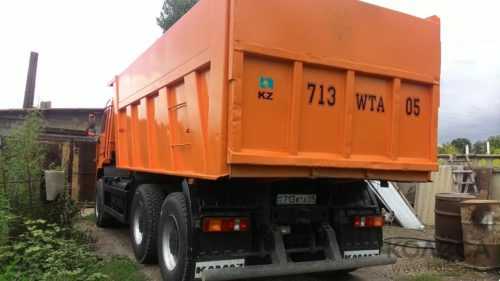

Экстерьер самосвала 6520 был осовременен, особенно эффектно он стал смотреться с новой кабиной
Внимание привлекают новые фары, появился козырек. Она получила высокую крышу, что улучшило обзор, особенно с цельным лобовым стеклом, которое эффективно очищается тремя дворниками
Наличие буфера и нижнего пояса обеспечивает быструю посадку и высадку. Большие зеркала улучшают обзорность при маневрировании задним ходом в ограниченном пространстве. Для подъема кабины применяется стандартный гидроусилитель. Под правой пассажирской дверью расположили систему механического подъема кабины. На эту модель КАМАЗа было решено установить 16 кубовый цельнометаллический кузов с высокими бортами. Его особенностью является овальное поперечное сечение. Такая форма помогает уменьшить налипание сыпучих материалов, за счет изменения центра тяжести при выгрузке.
Важный момент – для этого самосвала существует возможность увеличения объема кузова при помощи специальных бортов. Их можно заказать и установить непосредственно у производителя. Это существенно расширяет функционал автомобиля.
Трансмиссия «КамАЗ-6520»
Сцепление установлено диафрагменного, однодискового типа. Привод – гидравлический, с пневмоусилителем. Коробка передач в настоящее время на «КамАЗ-6520» устанавливается «ZF-16S1820» – механическая, шестнадцати-ступенчатая. Передаточное отношение двойной главной передачи КПП составляет 5,11.
На «дорестайлинговые» автомобили «КамАЗ-6520», кстати, тоже устанавливали современную импортную коробку передач, также , только восьми-ступенчатую: «ZF-8S1820». Впрочем, теперь эти МКПП уже являются импортными «лишь наполовину», поскольку производятся по лицензии немецкой компании на заводе в Набережных Челнах.
Трансмиссия «КамАЗа-6520» обеспечивает машине высокие тягово-динамические показатели при сравнительно небольшом уровне потребления топлива: 40-55 л на 100 км пробега (в зависимости от типа установленного двигателя и условий эксплуатации). Также данная модель оборудована блокируемыми межколёсными и межосевыми дифференциалами и современной системой АБС.
Об истории модели
Дизельные двигатели семейства «ЯMЗ-5З0» стали итогом сотрудничества Ярославского моторного завода с австрийскими специалистами. В результате которого в начале 2ООО-х годов были разработаны и созданы четырёх- («ЯМЗ-5З4») и шестицилиндровые («ЯМЗ-5З6») дизели, не уступающие современным зарубежным аналогам по показателям экономичности, шумности, экологичности. А также – их варианты, работающие на сжиженном газе.
К 2ОО9 году была выпущена опытная партия двигателей 5З0-го семейства для произведения стендовых и дорожных испытаний, завершалось строительство нового «завода в заводе» для выпуска именно этих современных двигателей. Открытие данного завода состоялось в конце 2О11 года, а с 2О12 года моторами «ЯMЗ-5З6» начали комплектовать новые автомобили и автобусы. Проектная мощность нового завода по производству двигателей «ЯMЗ-5З6» составляет 5О тысяч моторов в год.
О новом поколении дизельных двигателей ЯМЗ-6585 для тракторов Кировец К-7М: назначение и ключевые изменения
На базе ПАО «Автодизель» (ЯМЗ) разработана и теперь выпускается новая линейка модернизированных дизельных двигателей семейства ЯМЗ V8 для современных и перспективных сельскохозяйственных тракторов Кировец серии К-7М. Модернизированные моторы заменили выпускавшиеся ранее модели ЯМЗ-238НД3/НД4/НД5 мощностью 235-300 л.с., которые успешно зарекомендовали себя в течение более чем 20 лет эксплуатации в составе техники.
По сравнению с ЯМЗ-238НД5 новый двигатель ЯМЗ-6585 подвергся глубокой модернизации, которая затронула базовые элементы конструкции, системы и узлы за счет изменения системы топливоподачи и мероприятий по снижению теплонапряженности двигателя. Также изменены блок и головка цилиндров, цилиндро-поршневая группа (гильза, поршень, палец и поршневые кольца — ЦПГ), модернизированы системы наддува и охлаждения, применена топливная система аккумуляторного типа с электронным управлением. Кроме того, ЯМЗ-6585 отличаются улучшенными тягово-экономическими параметрами, высоким уровнем надежности и соответствуют современным экологическим нормам Stage IIIa.
Важно, что для тракторов Кировец К-735М Ст и К-739М Ст стали доступны сразу две модификации моторов — ЯМЗ-65855 мощностью 350 л.с. и ЯМЗ-65857 мощностью 390 л.с., соответственно
Если говорить в целом о новой серии силовых установок, то стоит отметить, что для нее характерна топливоподающая система аккумуляторного типа Common Rail с электронным управлением подачей топлива. В настоящее время она уже полностью построена на базе отечественных комплектующих: применятся топливный насос ЯЗДА (Ярославль), форсунки АЗПИ (Барнаул), блок управления АБИТ (Санкт-Петербург). Для повышения надежности и ресурса в 2022 году в конструкцию дизелей ЯМЗ-6585 был внедрен и ряд улучшений, схематично они отображены на изображении (снизу).
Для тракторов с новыми двигателями ЯМЗ будут доступны все опции, которые можно заказать для остальных моделей линейки Кировец К‑7М. Двигатель ЯМЗ-6585-04, его модификации ЯМЗ-65854, ЯМЗ65855, ЯМЗ-65857 и их комплектации предназначены для установки на тракторы АО «ПТЗ» лесохозяйственного и сельскохозяйственного назначения и на другие изделия.
Среди главных преимуществ линейки модернизированных дизелей ЯМЗ-6585 стоит выделить:
- увеличенную мощность до 390 л.с. и крутящий момент до 1864 Нм, которые обеспечивают эффективную работу перспективных сельхозтракторов Кировец;
- высокую надежность, безотказность и значительный ресурс не менее 8000 часов;
- соответствие экологическим нормативам Правил ООН № 96-02 (Stage IIIa) и требованиям Технического регламента Таможенного Cоюза ТР ТС 018/2011 «О безопасности колесных транспортных средств»;
- высокие технико-экономические характеристики по расходу топлива и масла;
- низкую стоимость владения, а также доступность запчастей и обслуживания.
Особенности конструкции двигателей «ЯMЗ-5З6» Е4 и Е5
Для обеспечения соответствия силового агрегата «ЯMЗ-5З6» экологическому стандарту «Евро-4» в его конструкции применена система рециркуляции отработавших газов («EGR»), а также каталитический нейтрализатор, снабжённый сменным фильтром.При этом параметры «Правил №96-О2» достигаются и без применения системы «EGR» и нейтрализатора.
Двигатели «ЯMЗ-5З6» Е5 являются максимально унифицированными со своими аналогами стандарта «Евро-4».В целях повышения требований по экологии «Евро-5» в систему выпуска отработавших газов, как и на импортных аналогах, устанавливаются:
- система селективного каталитического восстановления («SCR»), которая состоит из модуля дозирования и бака для водного раствора мочевины – реагента«AdBlue»–32% раствора (NH2)2C0.
- селективный каталитический нейтрализатор (глушитель-нейтрализатор).
Системы топливоподачи и управления на двигателях «ЯMЗ-5З6» – аккумуляторного типа «Коммон Рэйл» («ECRS»), с высокой энергией впрыска и электронным управлением, от компании«Бош». Она обеспечивает давление впрыска 18ОО бар, и включает в себя:насос высокого давления с модулем дозирования, топливопровод-накопитель (рампу),форсунки. В системе топливоподачи работают следующие контрольные датчики: частоты вращения, фазы, давления топлива, температуры топлива, температуры наддувочного воздуха, давления наддувочного воздуха, температуры охлаждающей жидкости, давления масла.
Метки грм камаз 740 фото

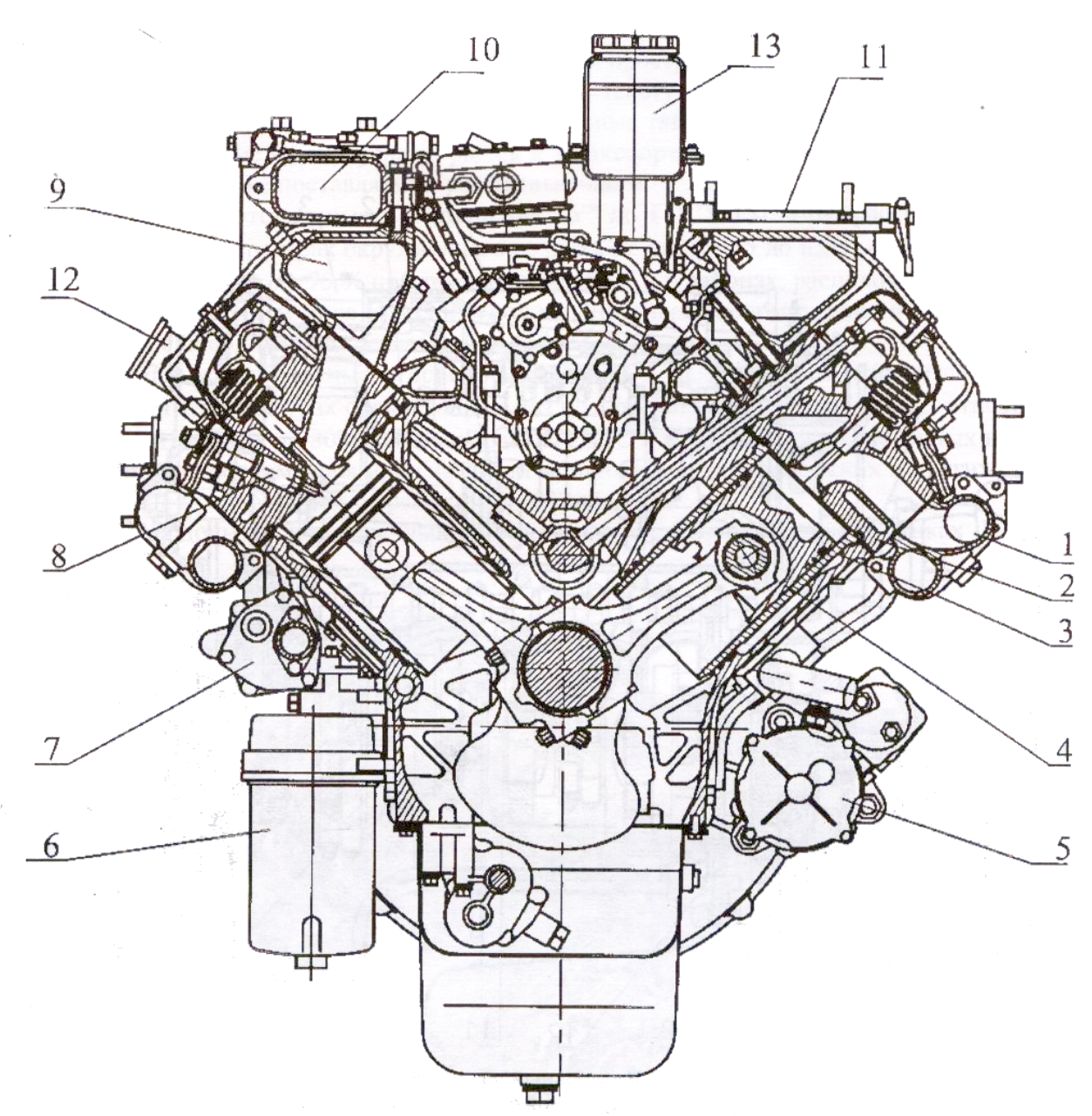

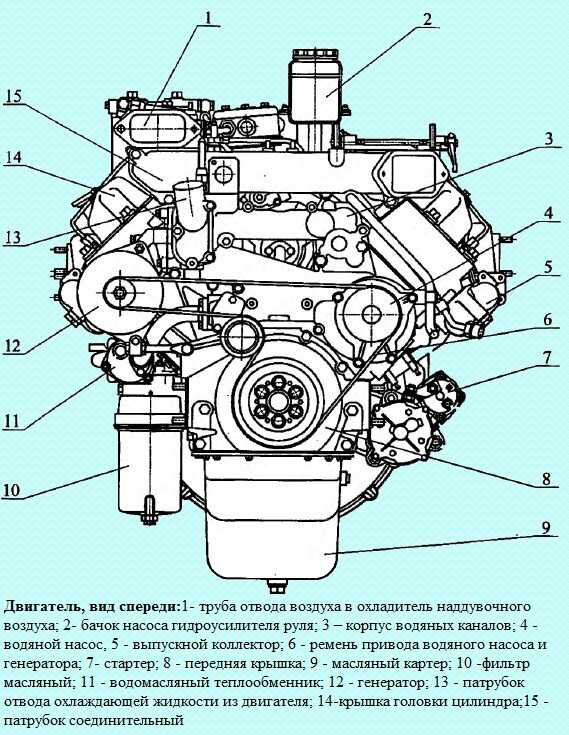

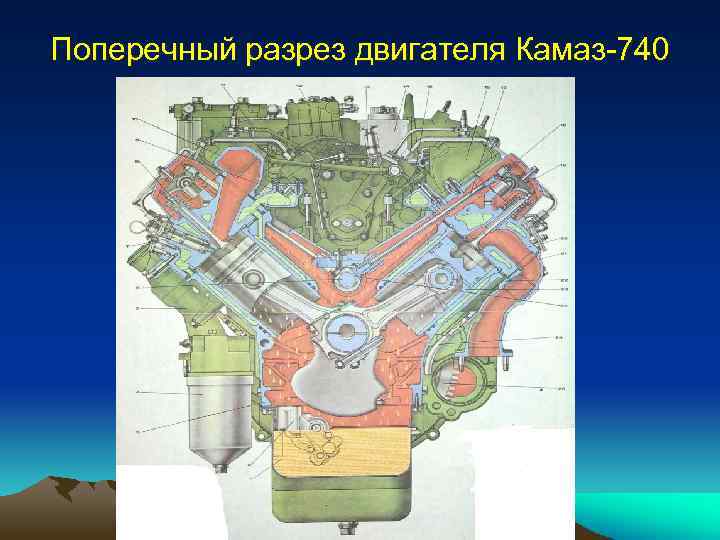

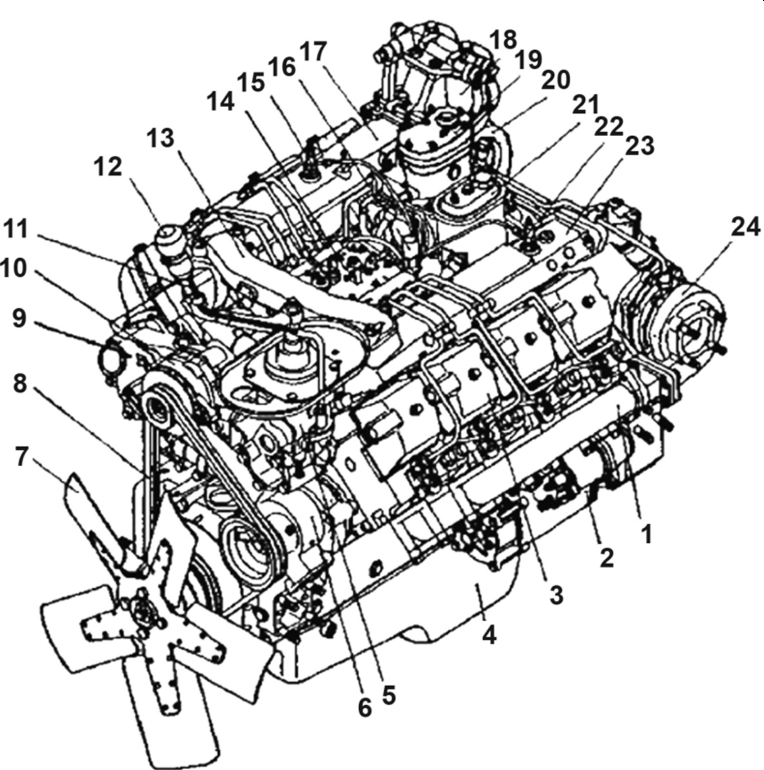

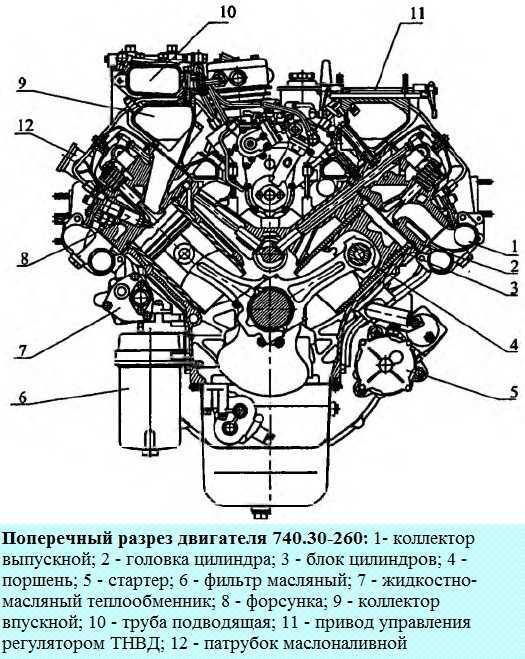

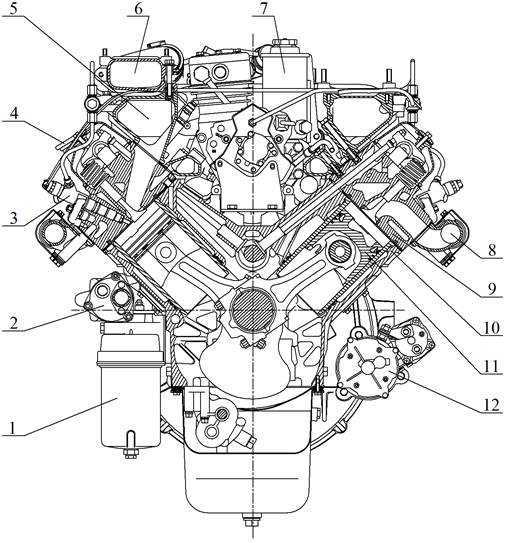

Механизм газораспределения предназначен для обеспечения впуска в цилиндры свежего воздушного заряда и выпуска из них отработавших газов
Впускные и выпускные клапаны открываются и закрываются в определенных положениях поршня, что обеспечивается совмещением меток на шестернях привода агрегатов при их монтаже.
Кулачки распределительного вала 24 в соответствии с фазами газораспределения приводят в действие толкатели 23.
Штанги 19 сообщают качательное движение коромыслам 16, а они, преодолевая сопротивление пружин 7 и 8, открывают клапаны 25.
Закрываются клапаны под действием силы сжатия пружин.
Распределительный вал стальной, кулачки и опорные шейки подвергнуты термообработке ТВЧ;
— устанавливается в развале блока цилиндров на пяти подшипниках скольжения, представляющих собой стальные втулки, залитые антифрикционным сплавом.
Диаметр втулок на 6 мм больше по сравнению со втулками двигателя мод. 740.10.
Распределительный вал увеличенной размерности, измененными фазами газораспределения и ходом клапанов по сравнению с распредвалом двигателя мод. 740.10.
На задний конец распределительного вала напрессована прямозубая шестерня 3.
Привод распределительного вала осуществляется от шестерни коленчатого вала через промежуточные шестерни.
Шестерни стальные, штампованные с термообработанными зубьями.
Для обеспечения заданных фаз газораспределения шестерни при сборке устанавливаются по меткам, выбитым на торцах (см. статью «Техническая характеристика двигателя КАМАЗ 740.11-240»).
От осевого перемещения вал фиксируется корпусом 2 подшипника задней опоры, который крепится к блоку цилиндров тремя болтами.
Посадочный диаметр корпуса подшипника задней опоры больше по сравнению с корпусом подшипника двигателя мод. 740.10.
Установка корпуса подшипника задней опоры распределительного вала двигателя мод. 740.10 не допустима, так как приведет к аварийному снижению давления масла в системе и преждевременному выходу из строя двигателя.
Клапаны из жаропрочной стали.
Геометрия тарелок впускных и выпускных клапанов обеспечивают соответствующие газодинамические параметры впуска-выпуска газов и поэтому их замена на клапаны двигателя мод. 740.10 не рекомендуется.
Клапаны перемещаются в направляющих втулках изготовленных из металлокерамики.
Для предотвращения попадания масла в цилиндр и снижения его расхода на угар, на направляющих клапанов устанавливаются резиновые уплотнительные манжеты.
Толкатели тарельчатого типа с профилированной направляющей частью, изготовлены из стали с последующей наплавкой поверхности тарелки отбеленным чугуном.
Толкатель подвергнут химико-термической обработке.
Коромысла клапанов стальные, штампованные, представляют собой двуплечий рычаг, у которого отношение большого плеча к меньшему составляет 1.55.
Коромысла впускного и выпускного клапанов устанавливаются на общей стойке и фиксируются в осевом направлении пружинным фиксатором.
Коромысла клапанов двигателя 740.11-240. в отличие от коромысел двигателя мод. 740.10, не имеют бронзовой втулки.
Направляющие толкателей отлиты заодно с блоком цилиндров.
Штанги толкателей стальные, пустотелые с запрессованными наконечниками. Штанги на 3 мм короче штанг двигателя мод. 740.10 и не взаимозаменяемы с ними.
Стойка коромысел чугунная, её цапфы подвергнуты термической обработке ТВЧ.
Характеристики и применимость двигателей ЗМЗ-511
В 1959 году был начат серийный выпуск бензиновых 8-цилиндровых V-образных двигателей ЗМЗ-13, которые устанавливались на ряд автомобилей ГАЗ. Уже в 1964 году начали выпускаться глубоко модернизированные моторы ЗМЗ-53 (а также и ЗМЗ-66), особенно широко использовавшиеся в грузовиках ГАЗ-53 и ГАЗ-66. Эта серия выпускалась вплоть до начала 90-х годов, так что 53-е и 66-е моторы все еще распространены.
В конце 1980-х на основе ЗМЗ-53 были разработаны силовые агрегаты 500-й серии, среди которых до сегодняшнего дня «дожили» (и успешно выпускаются) ЗМЗ-511, 513 и 523. Моторы ЗМЗ-511 (модернизация ЗМЗ-53А, ЗМЗ-53-11) устанавливались и устанавливаются в грузовики ГАЗ-53 и ГАЗ-3307, ЗМЗ-513 (модернизация ЗМЗ-66-06) — на грузовики ГАЗ-66, а ЗМЗ-523 — на грузовики ГАЗ-3307, 3308 и автобусы ПАЗ.
Наиболее массовыми сегодня являются двигатели ЗМЗ-511, которые представлены в десятках модификациях, однако все они имеют принципиально одинаковую конструкцию и характеристики.
ЗМЗ-511 — бензиновый карбюраторный 8-цилиндровый V-образный двигатель с рабочим объемом 4,254 литра и мощностью 125 л.с. (при 3500 об/мин). Степень сжатия — 7,6. По современной классификации мотор имеет экологический класс «Евро-0». У агрегата ЗМЗ-513 аналогичные характеристики, однако он обладает усиленной конструкцией для эксплуатации в более сложных условиях. Масса 511-го мотора составляет 262 кг, 513-го мотора — 275 кг.
Двигатели ЗМЗ-511 устанавливаются на автомобили семейства ГАЗ-3307, однако они приобрели определенную популярность в среде самодельщиков. Мотор обладает неплохим потенциалом к форсированию, поэтому его часто дорабатывают и устанавливают на грузовики, автомобили «Волга» и другие, а также на катера и другие транспортные средства.
Топливная и смазывающая система
При правильном обслуживании капитальный ремонт ЗМЗ-511 может потребоваться нескоро, поскольку мотор обладает приличным ресурсом работы. В основу топливной части входит карбюратор К-135. Он размещен в верхнем отсеке впускного газопровода. Каждая рабочая камера обеспечивает подачу воздушно-топливной смеси на один ряд цилиндров. В узле предусмотрены отводы вакуума для работы вентиляции и проводящих ходов.
В системе смазки предусмотрен шестеренчатый масляный насос, имеющий привод от распредвала. Очистка жидкости осуществляется через фильтр, а подача – посредством маслоприемника. В силовом агрегате имеется защита от недостатка масла. В случае заклинивания помпы происходит срезание штифта в приводе и мотор глохнет полностью.
Карбюраторный двигатель ЗМЗ-511 (инжектор используется на экспериментальных образцах) оснащен парой литых головок блока цилиндров. Они оборудованы высокотурбулентными отсеками для сгорания смеси, а также винтовыми канавками по отношению к впускным клапанам. Вставные седла последних элементов сделаны из чугуна, втулки – из металлокерамики. В верхней части ГБЦ расположены пружины клапанов, коромысла, которые защищены откидными крышками на болтах.
Стоимость «КамАЗ-6520»
Цена нового «КамАЗ-6520» начинается у дилеров камского автозавода с 4 миллионов 800 тысяч рублей. Вторичный автомобильный рынок в регионах довольно насыщен предложениями о продаже различных модификаций данных грузовиков. Цены варьируются от 1,5 до 3,5 миллионов рублей, в зависимости от года выпуска и технического состояния каждой конкретной машины.
Характерно, что к 2003 году уже многие «КамАЗ»овские модели успели пройти рестайлинг и обзавестись более комфортной кабиной нового образца: с более удобными сиденьями, приборными панелями нового образца, с климатическими и акустическими системами. Однако новый самосвал «КамАЗ-6520» получил устаревшую, разработанную ещё «при царе Горохе», кабину и оснащался ею вплоть до 2007-го года. Затем её всё-таки заменили на рестайлинговую. Впрочем, не только «КамАЗ», но и многие другие автопроизводители традиционно не считали нужным заботиться о комфортной работе водителей самосвалов. Зато теперь кабина «КамАЗ-6520» уже ничем не уступает другим машинам компании в плане комфорта.
В интернете можно встретить немало и гневных отзывов водителей о плохом качестве комплектующих «КамАЗ-6520», небрежной сборке и недостаточной надёжности многих узлов и агрегатов. По выражению одного из водителей, «про постоянные мелкие и крупные поломки можно продолжать бесконечно писать, а также про подтягивания, наварку, сварку, и много чего ещё. Вывод – да, ездить можно, цена небольшая, но по поломкам цена к концу эксплуатации выйдет намного больше чем у иномарки». При этом о дороже и сложнее в ремонте и обслуживании, чем МАЗовский трёхосный 20-тонник «МАЗ-5516».
Гильза — цилиндр — двигатель
Другой пример представлен на рис. 272, изображающем узел гильзы цилиндра двигателя внутреннего сгорания, непосредственно охлаждаемой водой. Конструкция, в которой гильза зафиксирована в двух точках — верхним буртиком и уплотняющим буртиком ( рис. 272, а), ошибочна. При нагреве гильзы в узле возникают термические усилия, сжимающие гильзу и растягивающие рубашку. В правильной конструкции ( рис. 272, б) гильза зафиксирована только верхним буртиком. Уплотнение выполнено скользящим; гильза имеет возможность свободно перемещаться относительно рубашки.
Приводим пример расчета нормы штучного времени на предварительную обработку гильзы цилиндров двигателя трактора ДТ-54 ( фиг.
Металлографический анализ трущихся поверхностей изношенных хромированных штоков выхлопных клапанов и гильз цилиндров двигателей показал, что в некоторых случаях при работе этих деталей в условиях повышенных температур на поверхности хрома образуются серые слои, не поддающиеся химическому травлению в реактивах: 4 % — ном растворе азотной кислоты, в спирте, в 20 % — ном растворе соляной кислоты.
Высококачественную закалку применяют для деталей: шеек коленчатых валов, гильз цилиндров двигателей внутреннего сгорания, режущих инструментов, зубьев шестерен, цилиндровых втулок, штоков, тарелок клапанов насосов, стволов крюков и вертлюгов, ответственных болтов и шпилек. Поверхностный слой детали после закалки получается глубиной до 5 мм.
К числу деталей трактора, изготавливаемых из легированного чугуна, относятся гильзы цилиндров двигателя.
Характер коррозии в двигателе внутреннего сгорания зависит от степени увлажнения поверхности гильз цилиндров двигателя.
Разработанная установка ионного азотирования предназначена для упрочнения коленчатых и распределительных валов, гильз цилиндров двигателей, зубчатых колес, режущего и штампового инструмента и других деталей.
Стали марок 38XAUOA и 38ХВФЮ применяются для наиболее ответственных деталей машиностроения — гильз цилиндров двигателей внутреннего сгорания, распределительных валиков, пальцев, шестерен, деталей приборов.
На рис: 1 — 21, б показано приспособление для зажима тонкостенных гильз цилиндров двигателя внутреннего сгорания при их расточке. Здесь гильза 2 зажимается с помощью резинового шланга 3, который закреплен в спиральной канавке корпуса 4 патрона, закрепленного своим основанием 5 на столе 6 станка.
| Области получения наиболее твердых ( Т и наиболее износостойких ( И осадков хрома. электролит с 250 г / л СгО. 2 5 г / л Н. РО. |
Пористые покрытия, обладающие высокими антифрикционными свойствами и износостойкостью, применяют для нанесения на гильзы цилиндров двигателей внутреннего сгорания, поршневые кольца и некоторые другие детали. Эти покрытия за счет пористости, выявляемой в покрытии путем анодного травления, или предварительного нанесения на поверхность основного металла специальных углублений, способны удерживать на своей поверхности смазочные масла в условиях воздействия высоких рабочих температур.
| Хонинговальная головка для алмазного хонингования пакета поршневых колец. |
В результате хонингова-ния таким способом удается обеспечить хорошее прилегание наружной поверхности поршневых колец к рабочей поверхности гильз цилиндров двигателей.
В табл. 19 приведены данные , характеризующие влияние отпуска на механические свойства серого чугуна, применяемого для гильз цилиндров двигателей внутреннего сгорания.
В масляной ванне 4, установленной на станине сверлильного станка, закреплено чугунное кольцо 3, сделанное из материала гильзы цилиндра двигателя ГАЗ-51. О верхний торец кольца 3 трутся дпа облученных по Fe69 чугунных сухаря 2 из кусочков поршневого кольца двигателя ГАЗ-51.
История автомобиля
Уже некоторое время линейка Камского автомобильного предприятия не имела машины тяжелого класса, которая могла бы соответствовать последним стандартам, какие предъявляет сегодня рынок.
Поэтому, как раз, решили выпустить эффективную модель КамАЗ 6520, что, вдобавок, позволило увеличить его грузоподъемность. Данный автомобиль держался среди лидеров авторынка больше 10 лет и, при этом, оставался популярным и востребованным.
Свою историю проектировки автомобиль начал в далеких 1990-х годах. Именно в то время отечественный рынок машин испытывал нехватку специальных транспортных средств, которые были бы готовы функционировать в трудных русских условиях и перевозить массивные грузы.
Хотя, в те годы завод производил не так мало автомобилей, однако, их техническая составляющая намного уступала иностранным вариантам. Применяли достаточно активно КамАЗ 65115, грузоподъемность какого составляла 15 000 кг, но уже и его не хватало.
В результате Камскому автомобильному заводу удалось разработать машину с маркировкой 6520, формула колес которой – 6х4. Его можно было назвать прекрасным тружеником, который мог справиться почти с любыми задачами. Он имел конструктивные особенности, такие как ABS, наличие цельнометаллической сварной платформы и управление работой из кабины.
Гильза — цилиндр
Гильзы цилиндров, устанавливаемые на один двигатель, должны быть номинального размера или расточены и хонингованы до одного общего для всех гильз ремонтного размера.
| Коленчатый вал. |
Гильза цилиндра 37 изготовлена из специальной сталя и рубашка И — из углеродистой стали, напрессованной на наружный диаметр гильзы. Внутренняя поверхность гильзы для повышения износоустойчивости азотирована на глубину 0 35 — 0 6 мм. На наружной боковой поверхности гильзы нарезаны под.
Гильза цилиндра должна быть износостойкой. В результате трения червяка о внутреннюю поверхность гильзы и химического воздействия материалов и продуктов их разложения гильза интенсивно изнашивается.
Гильзы цилиндров насоса сменные.
Гильзы цилиндров тракторных двигателей служат направляющими для возвратно-поступательного движения поршня. Вместе с поршнем и головкой цилиндров они образуют замкнутый объем, в котором осуществляется рабочий цикл двигателя.
Гильзы цилиндров автомобильных и тракторных двигателей являются крупными тонкостенными втулками. Их изготовляют из заготовок, полученных центробежным литьем, литьем в песчаные формы с корковым стержнем и литьем в оболочковые формы. Наиболее часто гильзы обрабатывают по следующему технологическому маршруту: черновое и получистовое растачивание; черновое и получистовое обтачивание; закалка с помощью ТВЧ и отпуск; чистовое растачивание; гидравлическое испытание, предварительное и чистовое хонингование; шлифование поясков и бурта; подрезка торцов и обтачивание наружной поверхности бурта; тонкое хонингование.
| Конструкция гильз цилиндров. |
Гильзу цилиндров устанавливают в блок-картер сверху. Бурт / входит в кольцевую выточку блок-картера. Нижняя часть гильзы размещается в гнезде подвижно, благодаря чему не возникает препятствий изменению ее длины при нагревании и охлаждении. Чтобы предотвратить просачивание воды из рубашки в картер, в канавки гнезда или на гильзе устанавливают уплотняющие кольца 6, изготовленные из специальной резины. В двигателях с воздушным охлаждением каждый цилиндр изготавливается отдельно.
Часто гильзы цилиндров выполняют вставными, что позволяет использовать для рабочих поверхностей цилиндров более износостойкие, хотя и дорогостоящие материалы. Гильзы, непосредственно омываемые охлаждающей жидкостью, называются мокрыми. У неко — торых двигателей в верхнюю наиболее изнашиваемую зону гильзы впрессовывают вставки длиной 50 — 60 мм из износостойкого чугуна ( например, нирезиста), чем значительно увеличивают срок службы гильзы. Внутренняя часть гильзы, которая направляет движение поршня вместе со вставкой, подвергается тщательной обработке резанием, в результате чего образуется поверхность, называемая зеркалом цилиндра. Двигатели, показанные на рис. 6 — 9, имеют мокрые вставные гильзы.
Часто гильзы цилиндров выполняют вставными, что позволяет использовать для рабочих поверхностей цилиндров дорогостоящие более износостойкие материалы. Гильзы, непосредственно омываемые охлаждающей жидкостью, называются мокрыми. У некоторых двигателей в верхнюю, наиболее изнашиваемую зону гильзы впрессовывают вставки длиной 50 — 60 мм из износостойкого чугуна, что значительно увеличивает срок службы гильзы. Внутренняя часть гильзы, которая направляет движение поршня вместе со вставкой, подвергается тщательной обработке резанием, в результате чего образуется поверхность, называемая зеркалом цилиндра. Двигатели, показанные на рис. 4 — 7, имеют мокрые вставные гильзы.
Все гильзы цилиндров в отремонтированном двигателе по внутреннему диаметру должны иметь один и тот же ремонтный размер.
Качество гильз цилиндров часто низкое — эллипсность и конусность превышают 0 10 мм, а 0 03 — 0 05 мм — обычное явление. Следовательно, при наличии таких гильз самые лучшие по прилагаемое в эталонной гильзе кольца покажут повышенный расход масла.
| Среднее значение максимальных. |
Износ гильз цилиндров после пробега до 200 тыс. км для большинства двигателей не превышал 0 1 мм, при этом средний темп изнашивания составил 0 7 жк / 1000 км, что значительно ниже, чем у двигателей ЗИЛ-120, имеющих хромированное верхнее компрессионное кольцо, для которых темп изнашивания гильз цилиндров составляет 4 5 Л1В / 1000 км.
