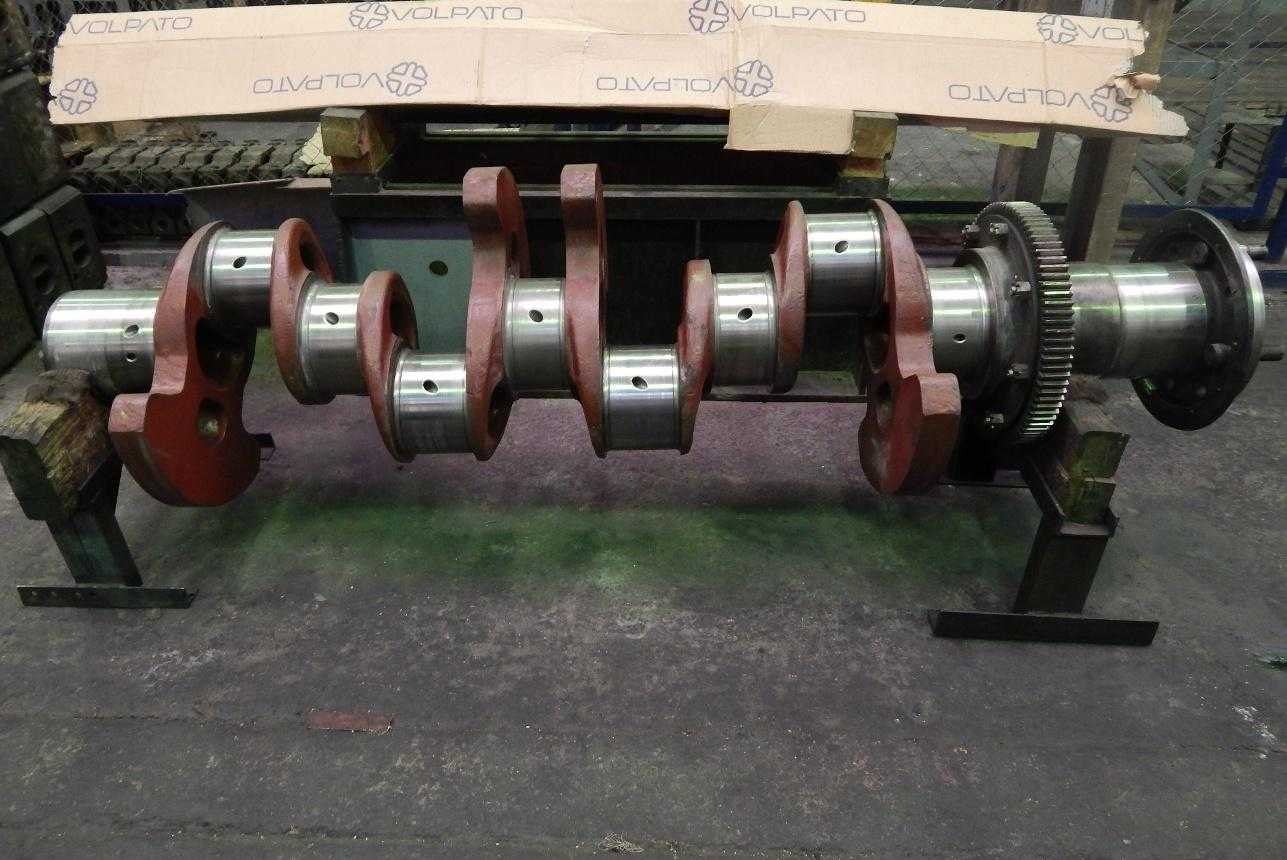

Коленчатые валы для дизельных двигателей

Функции и принцип работы коленвала

Коленчатый вал (коленвал) – одна из главных деталей практически всех двигателей внутреннего сгорания. Поршни, которые перемещаются в цилиндрах двигателя, совершают лишь поступательные движения «вперед/назад». Чтобы преобразовать возвратно-поступательное движение поршней во вращательное (кручение колес), используется деталь сложной формы с несколькими изгибами (коленами) – коленчатый вал, к которому крепятся шатуны поршней.

Автомобильные двигатели – четырехтактные. Соответственно, каждый из поршней, и каждая из связанных с ними шеек коленвала в определенный момент времени находится в одном из 4 положений: впрыск топлива, сжатие топливо-воздушной смеси, рабочий ход поршня, выпуск отработанных газов. Поршни через шатуны толкают шейки коленвала и проворачивают его, а их последовательная работа обеспечивает плавность вращения.

По сути дела, коленчатый вал полностью принимает на себя кинетическую энергию двигателя, преобразует ее во вращение и передает энергию дальше коробке передач, карданному валу, генератору, помпе и прочим основным и вспомогательным механизмам и узлам автомобильного двигателя. Будучи столь энерго-нагруженной деталью двигателя, коленчатый вал испытывает во время работы огромные перегрузки. Соответственно для его изготовления используются лишь особо прочные сплавы стали и чугуна с добавлением хрома и молибдена.

Большое значение имеет и технология изготовления коленчатого вала. Для обычных массовых автомобилей коленвалы обычно изготавливаются дешевым методом чугунного литья. Двигатели спортивных автомобилей могут оснащаться коваными коленвалами из стальных сплавов – они легче и делают двигатели более динамичными. Коленвалы для двигателей супер-каров вытачиваются из цельной стальной заготовки – это наиболее дорогой и трудоемкий способ.

Для чего нужен датчик коленвала

Датчик положения коленчатого вала (ДПКВ) используется в автомобилях, которые оборудованы системами электронного управления мотором. Поскольку вращение вала сказывается на работе многих функциональных блоков и систем, своевременная подача топлива в цилиндры ДВС может улучшить ездовые характеристики. Датчик коленвала как раз отвечает за синхронизацию рабочих процессов. В различных моделях автомобилей его использование улучшает синхронизацию зажигания или топливных форсунок. Прибор передаёт на электронный блок управления данные о положении коленвала, направлении и частоте вращения.

Встречаются датчики следующих видов:

• Магнитные (индуктивного типа). Сигнал на ЭБУ формируется в момент прохождения синхронизационной метки через магнитное поле, которое формируется вокруг датчика. Система не требует отдельного питания, и может параллельно работать как датчик скорости.
• Датчики Холла (работают на эффекте Холла). Ток в приборе начинает движение при приближении изменяющегося магнитного поля. Перекрытие магнитного поля реализуется специальным синхронизирующим диском, зубья которого взаимодействуют с магнитным полем ДПКВ. Дополнительная функция – датчик распределения зажигания.
• Оптические. В данном случае для синхронизации также используется зубчатый диск. Он перекрывает оптический поток, проходящий между приёмником и светодиодом. Приёмник фиксирует прерывания светового потока и передаёт в электронный блок управления импульс напряжения, соответствующий параметрам вращения вала.

Датчик коленвала устанавливается внутри корпуса двигателя, как и прочие датчики управления. Для его встраивания используется специальный кронштейн, расположенный возле приводного шкива генератора. Внешне он отличается от датчиков другого назначения наличием проводка длиной 55-70 см с особым разъёмом, который соединяет устройство с системой электронного управления.

Коленчатый вал это конструкция, короче много раз изогнутая железяка

Коленвал представляет собой расположенные на одной оси коренные шейки, соединенные щеками и шатунные шейки, количество которых определяется числом цилиндров. При помощи шатунов шейки коленвала соединены с поршнями.

Рекомендуем: Замена крана отопителя на ВАЗ-2113, 2114, 2115

В зависимости от того как расположены коренные шейки, коленвал бывает:

• полноопорный – если коренные шейки располагаются по обе стороны от шатунной шейки;
• неполноопорный – если коренные шейки располагаются только с одной стороны от шатунной шейки.

Большинство современных автомобильных двигателей оснащены полноопорными коленчатыми валами.

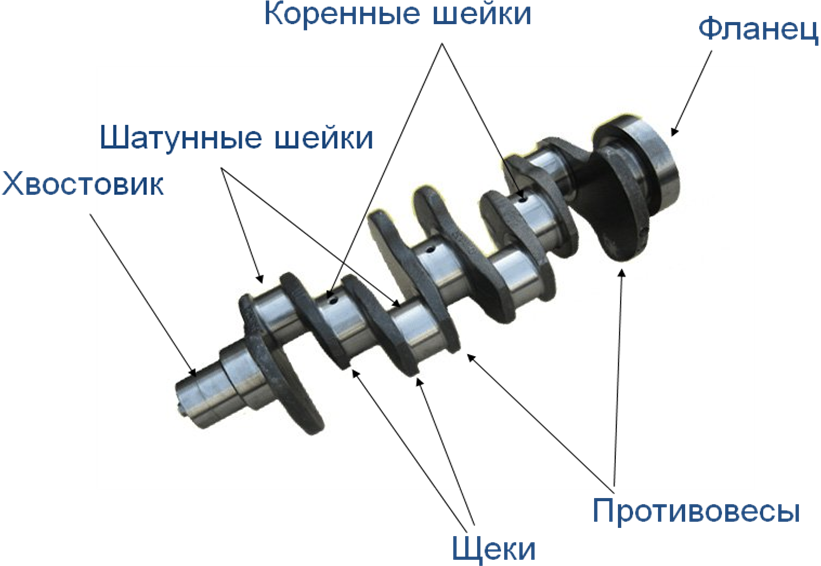

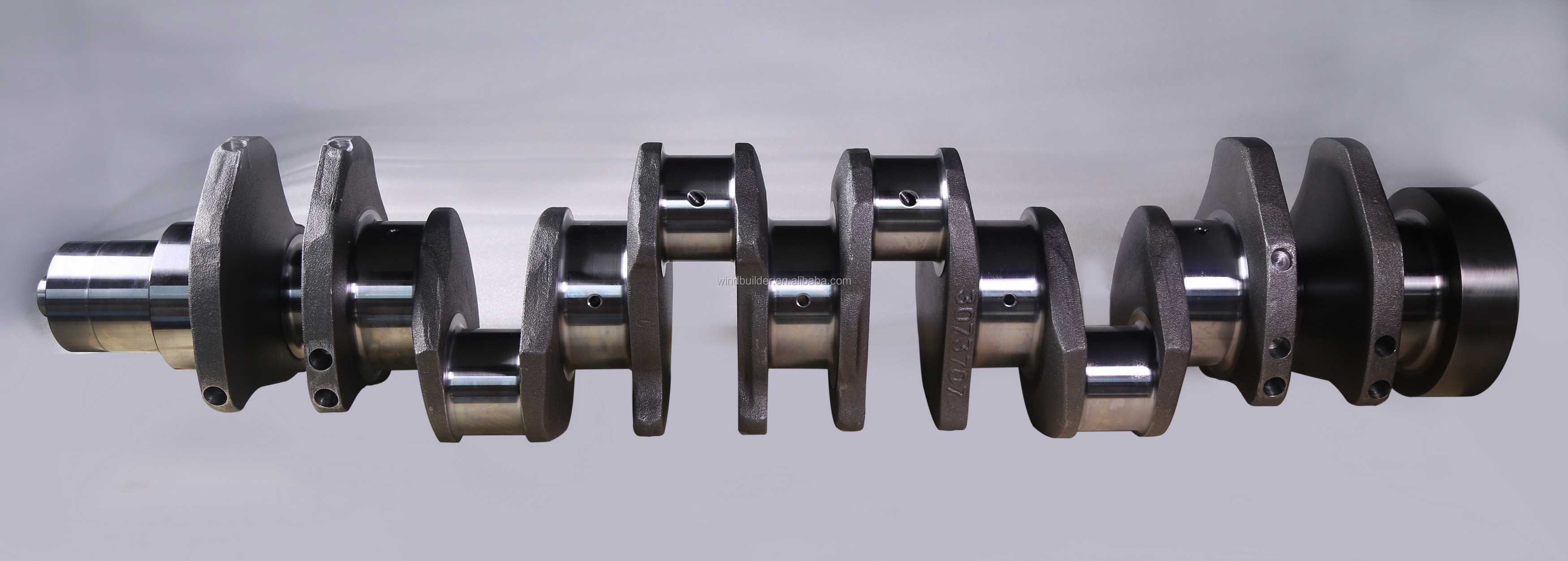

Основные элементы КВ

К основным элементам относятся:

• Коренная шейка – это главная часть узла, которая находится на коренных подшипниках (вкладышах), расположенных в картере;
• Шатунная шейка – соединяет коленчатый вал с шатунами. Смазываются шатунные механизмы через специальные масляные каналы. Шатунные шейки смещены в стороны;
• Щеки коленвала – соединяют коренные и шатунные шейки;
• Противовесы – уравновешивают вес поршней и шатунов;
• Передняя, фронтальная часть или носок – элемент механизма, оснащенный зубчатым колесом (шкивом) и шестерней, а в отдельных случаях еще и гасителем колебаний. Он контролирует мощность привода газораспределительного механизма (ГРМ) и других устройств;
• Задняя часть (хвостовик) – элемент механизма, соединенный с маховиком с помощью маслоотражающего гребня и маслосгонной резьбы, выполняет отбор мощности.

Тыльная и фронтальная стороны коленчатого вала уплотняются защитными сальниками, которые не допускают протекания масла в местах, где маховик выходит за пределы блока цилиндров.

Движение коленвала гарантируют подшипники скольжения, которые представляют собой тончайшие стальные вкладыши, со специальным антифрикционным слоем. Чтобы не допустить осевое смещение, существует упорный подшипник, устанавливаемый на коренную шейку (крайнюю или среднюю).

Материалы для изготовления

Коленчатый вал это трудяга, который подвергается действию сильных, быстроизменяющихся нагрузок. Показатели его надёжности определяются конструктивными особенностями и материалами, из которого он сделан.

У этого элемента двигателя, обычно, цельная структура. Так что материалы для его изготовления должны использоваться максимально прочные, потому что от этого зависит стабильная работа системы. Лучшие материалы ‒ углеродистая и легированная сталь и высокопрочный чугун.

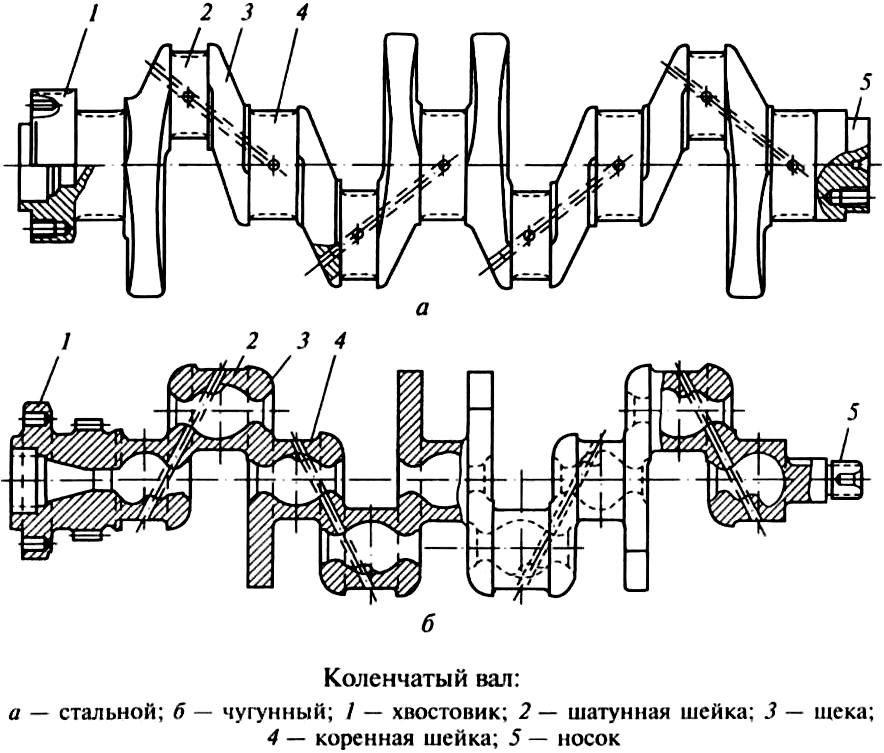

Коленчатые валы изготавливают методом литья, ковки из стали, а затем их вытачивают. Заготовки производят горячей штамповкой или литьем.

Материал и технология производства зависит от класса и типа автомобиля.

1. Для серийных моделей коленвалы производятся методом литья из чугуна. Это уменьшает себестоимость.

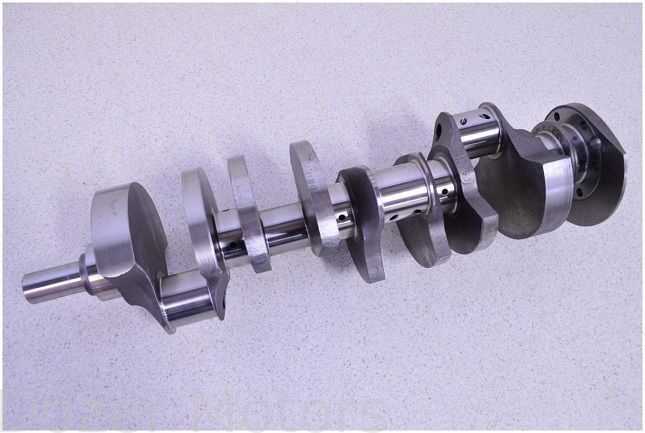

2. Для дорогих спортивных моделей берут кованные стальные коленвалы. Такой вариант обладает рядом преимуществ по размерам, весу и показателям прочности, и все чаще используются в автомобилестроении.
3. Для супердорогих двигателей изделие вытачивается из цельных стальных болванок. При этом приличная часть материала остается в отходах.

Конструктивные особенности

Теперь вы знаете, что кроме серийных, есть и спортивные коленвалы. Они дают возможность ускорить ход поршня в крайней точке сжатия, благодаря специальной форме шатунных шеек. У стандартного вала они круглые, а у спортивного ‒ немного вытянутые, за счет этого характеристики двигателя изменяются.

Поздравляю вас, господа. Теперь вы в курсе, что коленчатый вал это не только тяжелая железяка, но и незаменимая деталь, от которой зависит комфортная езда, ресурс двигателя и его узлов.

А ещё она обеспечивает многие устройств автомобиля крутящим моментом: трансмиссию, генератор, карданы, и так далее до колес.

Конечно рассказывать об этом своей любимой девушке не обязательно, а вот друзьям автомобилистам через социальные сети сообщите. Пусть тоже читают наш блог – будет много интересного.

Конструкция коленчатого вала

Конструктивно деталь состоит из следующих элементов:

• Коренная шейка, выступающая в роли опорной части механизма (ось вращения). Она устанавливается в подшипнике, находящемся в картере ДВС.
• Шатунная шейка, представляющая собой опоры для шатунов. При вращении коленчатого вала происходит смещение шатунных шеек по отношении к оси – шейки описывают круг.
• Носок, на котором зафиксирован шкив или зубчатое колесо газораспределительного механизма. На нем, как на выходной части коленвала, могут быть зафиксированы дополнительные механизмы. Носок используется для передачи энергии приводу ГРМ.
• Щека – представляют собой толстостенные пластины, применяются для соединения шатунных и коренных шеек. Среди функций «щек» – защита коленвала при максимальных нагрузках.
• Противовесы для сохранения баланса при возвратно-поступательных движениях элементов поршневой группы. Они нейтрализуют нагрузку центробежной силы и уравновешивают вес шатунов и поршней.
• Хвостовик – это задняя часть механизма с прикрепленным маховиком, который приводит в движение шестерни КПП.
• Кривошип состоит из одной шатунной шейки и двух «щек».
• Сальники, расположенные в передней и задней частях коленвала, защищают от протечек моторного масла.
• Подшипники скольжения представлены в виде тонких стальных листов со слоем смазки. Они обеспечивают вращение всех деталей механизма.
• Упорный подшипник необходим для избежания осевого смещения. Он располагается на коренной средней или крайней шейке.
• Фланцы, вкладыши, упорные полукольца, шестерни и шкив.

Количество коренных и шатунных шеек определяется количеством цилиндров двигателя, их расположением и порядка работы.

В настоящее время двигатели оснащают цельными элементами в отличие от моделей прошлых лет со сборными кривошипами. Изготавливаются из высокопрочной стали методом ковки с последующей обработкой на токарном станке. Существует технология изготовления более дорогих элементов из чугуна с помощью литья.

Виды дефектов постелей коленвала

На коленчатом вале часто встречается дефект цилиндрических поверхностей (элипсность) – для обнаружения дефекта следует измерять форму поперечного сечения и сравнить с номинальными размерами. При замерах обнаруживается, что в направлении, совпадающем с направлением перемещения поршней, происходит увеличение диаметров всех отверстий в сравнении с номинальным значением. Деформации подвергаются коренные крышки.

Износ постелей коленчатого вала мы рассматриваем на примере двигателя с чугунным блоком. У двигателей с блоками цилиндров из других более легких сплавов после аналогичного пробега в 300 тысяч километров наблюдается другая картина. В таком случае обычно отверстия постелей увеличиваются в размерах, что приводит к их эллипсности. Для определения отклонений мы делаем замеры в плоскости разъема опоры и такие же замеры перпендикулярно ей, после чего получаем разность диаметров, которая равна до 0,05 мм.

Причиной эллипсности постелей коленвала может быть нарушение нормальной смазки коренных подшипников. Нарушение смазки приводит к повышению температуры в месте контакта шейки коленвала и вкладыша, в последствие нагревается и постель коленвала. Вследствие ослабления элементов опор вала (болтов, крышек), наблюдается нарушение геометрии отверстия.

Повышение температуры сопровождается расплавлением антфрикционного слоя, что может привести к прихвату вкладыша. Прихват вкладыша (проворачивание вкладыша) вызывает сильный износ опорных поверхностей. Как следствие одна из опор, с худшими условиями смазки, получает сильные повреждения.

Устройство КШМ

Кривошипно-шатунный механизм двигателя состоит из трех основных деталей:

1. Цилиндро-поршневая группа (ЦПГ).
2. Шатун.
3. Коленчатый вал.

Все эти компоненты размещаются в блоке цилиндров.

Назначение ЦПГ — преобразование выделяемой при горении энергии в механическое действие – поступательное движение. Состоит ЦПГ из гильзы – неподвижной детали, посаженной в блок в блок цилиндров, и поршня, который перемещается внутри этой гильзы.

После подачи внутрь гильзы топливовоздушной смеси, она воспламеняется (от внешнего источника в бензиновых моторах и за счет высокого давления в дизелях). Воспламенение сопровождается сильным повышением давления внутри гильзы. А поскольку поршень это подвижный элемент, то возникшее давление приводит к его перемещению (по сути, газы выталкивают его из гильзы). Получается, что выделяемая при горение энергия преобразуется в поступательное движение поршня.

Для нормального сгорания смеси должны создаваться определенные условия – максимально возможная герметичность пространства перед поршнем, именуемое камерой сгорания (где происходит горение), источник воспламенения (в бензиновых моторах), подача горючей смеси и отвод продуктов горения.

Герметичность пространства обеспечивается головкой блока, которая закрывает один торец гильзы и поршневыми кольцами, посаженными на поршень. Эти кольца тоже относятся к деталям ЦПГ.

Шатун

Следующий компонент КШМ – шатун. Он предназначен для связки поршня ЦПГ и коленчатого вала и передает механических действий между ними.

Шатун представляет собой шток двутавровой формы поперечного сечения, что обеспечивает детали высокую устойчивость на изгиб. На концах штока имеются головки, благодаря которым шатун соединяется с поршнем и коленчатым валом.

По сути, головки шатуна представляют собой проушины, через которые проходят валы обеспечивающие шарнирное (подвижное) соединение всех деталей. В месте соединения шатуна с поршнем, в качестве вала выступает поршневой палец (относится к ЦПГ), который проходит через бобышки поршня и головку шатуна. Поскольку поршневой палец извлекается, то верхняя головка шатуна – неразъемная.

В месте соединения шатуна с коленвалом, в качестве вала выступают шатунные шейки последнего. Нижняя головка имеет разъемную конструкцию, что и позволяет закреплять шатун на коленчатом валу (снимаемая часть называется крышкой).

Коленчатый вал

Назначение коленчатого вала — это обеспечение второго этапа преобразования энергии. Коленвал превращает поступательное движение поршня в свое вращение. Этот элемент кривошипно-шатунного механизма имеет сложную геометрию.

Состоит коленвал из шеек – коротких цилиндрических валов, соединенных в единую конструкцию. В коленвале используется два типа шеек – коренные и шатунные. Первые расположены на одной оси, они являются опорными и предназначены для подвижного закрепления коленчатого вала в блоке цилиндров.

В блоке цилиндров коленчатый вал фиксируется специальными крышками. Для снижения трения в местах соединения коренных шеек с блоком цилиндров и шатунных с шатуном, используются подшипники трения.

Шатунные шейки расположены на определенном боковом удалении от коренных и к ним нижней головкой крепится шатун.

Коренные и шатунные шейки между собой соединяются щеками. В коленчатых валах дизелей к щекам дополнительно крепятся противовесы, предназначенные для снижения колебательных движений вала.

Шатунные шейки вместе с щеками образуют так называемый кривошип, имеющий П-образную форму, который и преобразует поступательного движения во вращение коленчатого вала. За счет удаленного расположения шатунных шеек при вращении вала они движутся по кругу, а коренные — вращаются относительно своей оси.

Количество шатунных шеек соответствует количеству цилиндров мотора, коренных же всегда на одну больше, что обеспечивает каждому кривошипу две опорных точки.

На одном из концов коленчатого вала имеется фланец для крепления маховика – массивного элемента в виде диска. Основное его назначение: накапливание кинетической энергии за счет которой осуществляется обратная работа механизма – преобразование вращения в движение поршня. На втором конце вала расположены посадочные места под шестерни привода других систем и механизмов, а также отверстие для фиксации шкива привода навесного оборудования мотора.

https://youtube.com/watch?v=l3fgpccONJ4

Элементы коленвала

Коленчатый вал (коленвал) ДВС состоит из:

1. Коренная шейка.
2. Шатунная шейка.
3. Щёки.
4. Передняя выходная часть вала или, по-другому — носок.
5. Задняя выходная часть вала, или, по-другому — хвостовик.
6. Противовесы.

Коренная шейка вала коленчатого вала — это специальное посадочное место для коренного подшипника, на котором сидит и вращается коленвал.

Обозначения рисунка «Коленчатый вал ДВС»:

1. Фланец маховика.
2. Противовесы.
3. Шатунные шейки.
4. Коренные шейки.
5. Щека.
6. Отверстия подвода масла к шейкам.
7. Противовесы.
8. Коренная шейка упорного подшипника.
9. Посадочное место звездочки (шестерни) привода распределительного вала.
10. Носок коленчатого вала.

В строении коленвала ДВС имеются коренные шейки, соединяющиеся с шатунныйми шейками посредством щёк. Помимо соединительной функции щек, они еще являются балансирами кривошипно-шатунного механизма, то есть выравнивают вес поршней и шатунов. Благодаря сбалансированному вращению коленвалу, двигатель работает плавно, без рывков.

На коренные и шатунные шейки надеваются подшипники скольжения, называемые вкладышами. Вкладыши тонкостенные располовинчатые из стальной ленты с антифрикционным слоем (то есть, устойчивым к трению).

Шатунная шейка является опорой для шатуна. Самой большой нагрузке в строении коленвала ДВС подвергаются места перехода от шеек к щекам.

Чтобы весь коленчатый вал двигателя не перемещался по оси, не имел осевой люфт, используется упорный подшипник скольжения. Подшипник скольжения удерживающий от перемещения по оси коленвала устанавливается на крайней или средней коренных шейках.

В конструкции шеек и щек коленвала конструкторами предусмотрены специальные отверстия для смазки. Через эти отверстия под давлением подается моторное масло к каждой шейке вала. Коренные шейки обеспечены такой индивидуальной смазкой. Через каналы в щеках, масло подается на шатунные шейки.

Задняя часть коленвала — это хвостовик, обеспечивающий передачу крутящего момента маховику, который закрепляется на хвостовике, а маховик, в свою очередь, передает вращение на коробку переключения передач.

Передняя часть коленвала — это носок. На носке монтируются такие детали:

• шестерня или звездочка привода распределительного вала (распредвала) газораспределительного механизма (ГРМ);
• шкив привода навесного оборудования. Кстати, как снять шкив коленвала, мы рассматривали подробно. Есть несколько способов.

На носке также монтируется, так называемый гаситель крутящих колебаний. Так как коленвал ДВС постоянно испытывает огромные нагрузки на кручение и излом, на носке необходимо подавлять вибрацию (колебания).

Гаситель вибраций коленвала состоит из двух дисков и растягивающегося элемента (резина, силикон, масляная жидкость, пружина). Вибрация на носке вала уменьшается благодаря гасителю крутильных колебаний.

Какие проблемы могут возникнуть с коленвалом

Коленвал — одна из наиболее нагруженных деталей автомобиля. Нагрузки имеют в основном механический и тепловой характер. Кроме того, свое негативное воздействие оказывают агрессивные вещества, например, отработанные газы. Поэтому, даже несмотря на высокую прочность металла, из которого изготавливают коленчатые валы, они подвержены естественному износу.

Усиленному изнашиванию способствует злоупотребление высокими оборотами двигателя, применение несоответствующей смазки и в целом пренебрежение правилами технической эксплуатации.

Изнашиваются вкладыши (особенно коренные подшипники), шатунные и коренные шейки. Возможно искривление вала с отклонением от оси. А так как допуски здесь очень малы, то даже небольшая деформация может нарушить нормальную работу силового агрегата вплоть до заклинивания коленвала.

Проблемы, связанные с вкладышами («прикипание» к шейке и задиры шеек) составляют львиную долю всех неисправностей коленвалов. Чаще всего они возникают из-за дефицита масла. Прежде всего в таких случаях нужно проверить систему смазки — масляный насос, фильтр — и сменить масло.

Вибрация коленвала обычно вызвана плохой балансировкой. Другой возможной причиной может быть неравномерное сгорание смеси в цилиндрах.

Иногда могут появиться трещины, которые неизбежно завершатся разрушением вала. К этому могут привести заводской брак, что весьма редко, а также накопленное напряжение металла или нарушение балансировки. Велика вероятность, что причина появления трещин — воздействие сопрягаемых деталей. Треснувший вал ремонту не подлежит.

Всё это нужно учитывать перед заменой или ремонтом коленвала. Если не найти и не устранить причины проблем, в скором времени, всё придется повторить вновь.

Шатунная шейка — коленчатый вал

Шатунные шейки коленчатого вала этого дизеля закалены токами высокой частоты. Вкладыши нижней головки шатуна стальные, залиты свинцовистой бронзой.
 

Шатунная шейка коленчатого вала подвергается закалке с последующим отпуском.
 

Шатунные шейки коленчатого вала подвергаются закалке с последующим отпуском.
 

Коленчатый вал автотракторного двигателя.

Шатунные шейки коленчатых валов обычно имеют устройства для центробежной очистки масла от механических примесей ( грязеуловители), которые значительно улучшают очистку масла, поступающего к шатунным подшипникам.
 

Горизонтальный оппозитный четырехрядный многоступенчатый компрессор.

Шатунные шейки коленчатых валов расположены попарно с разворотом на 180 с одной общей щекой. В первых трех ступенях цилиндры 2 и их крышки чугунные литые с рубашками для водяного охлаждения. В следующих ступенях устанавливаются стальные кованые цилиндры с разъемными кожухами для охлаждения. В зависимости от числа цилиндров в ряду и их размеров предусматривается для них одна или две качающиеся опоры. Клапаны в основном кольцевые и дисковые. Для первых двух ступеней скользящие поршни двойного действия, для последующих ступеней — дифференциальные. Уплотнение штоков осуществляется сальниками обычных конструкций. Система смазки механизма движения циркуляционная. К цилиндрам и сальниками масло подается лубрикатором.
 

Шатунные шейки коленчатого вала посредством тяг соединяются со сбегающими концами тормозных лент. Обойма тяги надевается на вал и устанавливается на полувтулках из антифрикционных материалов.
 

Шатунные шейки коленчатого вала, эксцентрик плунжера масляного насоса ( в компрессоре 1КТ) с овальностью и конусностью более допустимой шлифуют. Разрешается оставлять после шлифовки на шатунной шейке вмятины в количестве не более двух общей площадью до 20 мм2 и глубиной до 0 2 мм. Изношенные поверхности вала в местах посадки колец шарикоподшипников и сальника разрешается восстанавливать цинкованием или вибродуговой наплавкой под слоем флюса. Коническую поверхность вала проверяют калибром по краске. Шарикоподшипники заменяют при наличии выкрашивания металла на поверхности шариков, трещин в кольцах, излома сепаратора или износа беговых дорожек. Новые шарикоподшипники надевают на шейки вала с предварительным подогревом в масле до 100 — 120 С.
 

Шатунные шейки коленчатого вала имеют внутренние полости 6 закрытые заглушками, где масло подвергается дополнительной центробежной очистке.
 

Шатунные шейки коленчатого вала сделаны пустотелыми, а их внутренняя поверхность используется для дополнительной ( центробежной) очистки масла. Для подвода масла от коренных шеек к шатунным просверлены каналы.
 

Шатунные шейки коленчатого вала компрессора могут иметь номинальный или ремонтные размеры.
 

Шатунные шейки коленчатого вала ЗИС-120 полые ( высверлены), что обеспечивает снижение веса противовесов и всего вала в целом.
 

Шатунные шейки большого коленчатого вала обычно обрабатываются на крупных специальных станках, а шатунные щейки вала компрессора при том же выпуске обрабатываются на обычных одно — и многорезцовых токарных и круглошлифовальных станках, но в приспособлениях со смещением оси вращения на величину эксцентрицитета.
 

Шатунные шейки коленчатых валов больших компрессоров обрабатываются на специализированных станках, предназначенных для этой цели. Обрабатываемый коленчатый вал не вращается, а закрепляется неподвижно в специальных центросместительных стойках ( фиг. Стойки состоят из чугунных корпусов /, крышек 2 и вкладышей 3, в которые устанавливаются коренные шейки вала. Стойки крепятся к столу станка болтами.
 

Коленвал – это что? Устройство, назначение, принцип работы

Коленвал – это один из главных элементов двигателя. Он является частью кривошипно-шатунного механизма. Она имеет сложное устройство. Что собой представляет данный механизм? Давайте рассмотрим.

Устройство и назначение

Коленчатый вал воспринимает усилия от поршня и преобразует их в механическую энергию. На этот механизм воздействуют силы вращения. Работает он постоянно под высокой нагрузкой. Поэтому, чтобы деталь не вышла преждевременно из строя, коленчатые валы изготавливают из качественных, высокопрочных чугунных сплавов. Затем все детали закаляются током высокой частоты. Различают валы с двойным противовесом или вовсе без противовеса. Располагается колневал двигателя непосредственно в корпусе мотора. Что касается конструкции, то она в целом зависит от двигателя.

Вспомогательные механизмы

Итак, зная, для чего предназначен коленвал двигателя и какие силы воздействуют на него во время работы, можно понять, почему сопряжения между щеками и шатунными шейками немного закруглены. Это позволяет предотвратить преждевременные разрушения. Между щек расположена шатунная рейка. Механики, которые обслуживают двигатели, называют ее «коленом». Она предназначена для того, чтобы обеспечивалось равномерное воспламенение, чтобы работа двигателя была максимально уравновешенной, чтобы на вал действовали минимальные крутильные и изгибающие силы. Коленвал это – деталь, работающая при высоких оборотах. Вращение шатунов и самого вала на опорах обеспечивается за счет подшипников скольжения. Установлены упорные элементы на крайней или средней коренной шейке. В задачи этого подшипника входит предотвращение осевых смещений и перемещение механизма.

Работа коленчатого вала изнутри

Принцип работы в целом простой. Когда поршень максимально удален, щеки и шатун коленчатого вала выстраиваются в одну линию. В этот момент в камерах сгорания воспламеняется топливо и выделяются газы, которые двигают поршень к коленчатому валу. С поршнем движется и шатун, головка которого проворачивает коленчатый вал. Когда последний развернется, шейка шатуна движется вверх и с ней перемещается поршень.

Система смазки

Важную роль играет смазка. Коленвал – это деталь вращения, а значит, он будет испытывать трение. От общей смазочной магистрали к опорам шеек обеспечен подвод смазки. Затем по каналам в щеках масло попадется и к шейкам шатунов. Смазка значительно повышает износостойкость всех деталей вала.

Неисправности

В силу высоких нагрузок данный механизм выходит из строя. Среди типовых неисправностей можно выделить ускоренный износ шеек. Он связан с проблемами в блоке цилиндров. Также нередко случаются задиры на поверхностях шеек. Это случается из-за неудовлетворительной циркуляции или отсутствия смазки, либо в связи с нарушением температурных режимов. Царапины на поверхностях шеек можно видеть особенно часто. Необходимо различать просто царапины и трещины, которые образуются вследствие усталости металла. Нередко случаются биения и прогиб детали. Это особенно актуально для двигателей высокооборотистых автомобилей.

Как выполнить замену?

Конечно, при некоторых видах неисправностей можно обойтись ремонтом – шлифовкой либо проточкой. Но иногда восстановить вал не получается. В таком случае можно заменить старый механизм на новый. Кстати, в двигателе это наиболее дорогая составляющая. Особенно в дизельных силовых агрегатах.Прежде чем будет выполнена замена коленвала, проверяются осевые люфты. Это упростит подбор осевых вкладышей. Необходимо найти метки на вкладыше и блоке цилиндров. Они указывают направление установки крышек коренных подшипников. Все детали, которые мешают демонтировать вал, необходимо также снять. В руководствах по ремонту процесс демонтажа описывается по-разному, так как есть 8-ми и 16-клапанные двигатели, с рядной или V-образной системой расположения цилиндров. Затем необходимо установить новый коленчатый вал на место старого – нужно строго соблюдать инструкции производителя автомобиля и не перепутать положение коленвала. Ввиду высокой ответственности все работы нужно производить в специализированном сервисе.

Итак, мы выяснили устройство, назначение и принцип работы коленчатого вала автомобиля.
