Замена ремня газораспределительного механизма (грм)

Какие двигатели Lada Kalina гнут клапана

На данный момент на Ладу Калину устанавливается три типа силовых агрегатов. Речь идет о первом поколении автомобиля. Замена ремня ГРМ, согласно рекомендациям завода-изготовителя, производится через 40 или 50 тысяч километров. Однако, в силу особенности конструкции некоторых двигателей, целесообразно проводить эту процедуру немного раньше. Итак, смотрим на двигатели, их преимущества и недостатки.

1,6 литра, 8 клапанов

Мотор зарекомендовал себя еще с восьмерки, как надежный и очень выносливый. Именно этот двигатель Лады Калины не гнет клапана при обрыве ремня ГРМ.

Другие двигатели Lada Kalina

Конечно, можно было бы более подробно рассмотреть отдельно каждый силовой агрегат, но в этом нет необходимости, потому что именно остальные два двигателя гнут клапана.

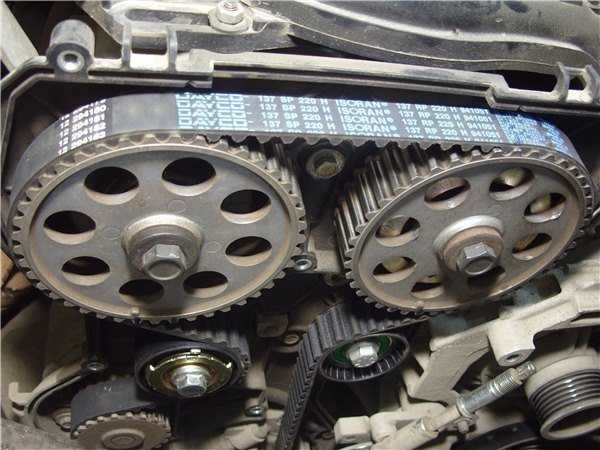

Меняем ремень ГРМ на Калина

Если вы желаете приобрести первый опыт замены ремня ГРМ, Калина – не самый подходящий для этого автомобиль. Лучше доверить ремонтные работы специалисту. Пора бы и смириться: прошли те времена, когда отечественная автотехника могла все стерпеть.

Замена ремня ГРМ

В начале процедуры разборки необходимо выставить метки относительно расположения газораспределительного механизма и коленвала, чтобы потом собрать механизм согласно их положению.

Второй нюанс – натяжение ремня ГРМ. Сейчас выполнить натяжение проще – ролики оснащены соответствующими индикаторами, поэтому нет риска «недотянуть» или «перетянуть». Так постоянно случалось со старыми авто, когда усилие натяжения определялось «на глазок» и неопытный механик мог запросто привести механизм в негодность.

При разборке также следует снять датчик положения коленвала – ведь он может быть поврежден и выведен из строя.

Стоит помнить, что периодически нужно выполнять замену всех расходных материалов – гаек, болтов, уплотнителей. И даже водяной насос (помпу) желательно сменить на новый, особенно если он не в лучшем состоянии.

Какие инструменты понадобятся?

Прежде чем приступать к ремонту, нужно подготовить инструмент. Вопреки распространенному мифу, что пригодятся молоток и гвозди на 120, для ремонта Лада Калина понадобится стандартный набор приспособлений. К ним относят:

• ключи на 17;
• ключ для снятия колеса;
• набор торцовых головок (обязательно должна присутствовать головка или ключ на 10);
• отвертка шлицевая;
• натяжной ключ для натяжения ролика.

Подготовительные работы

Прежде чем приступить к разборке ГРМ и снятию ремня, следует установить автомобиль на ровную поверхность, включить передачу и поднять переднее колесо на домкрат. Далее поднимите капот, слейте антифриз.

Колесо также рекомендуется снять. Это облегчает доступ к приводному колесу коленчатого вала и упрощает процедуру разборки механизма.

Замена ремня ГРМ на Калине: пошаговый алгоритм

Вот как заменить ремень ГРМ на Калине:

1. Проведите демонтаж ремня генератора.
2. Снимите кожух двигателя, вывернув предварительно крепежные болтовые соединения. Затем демонтируйте поддомкраченное колесо – вы получите доступ к щитку (защита двигателя) и сможете открыть шкив на коленвале.

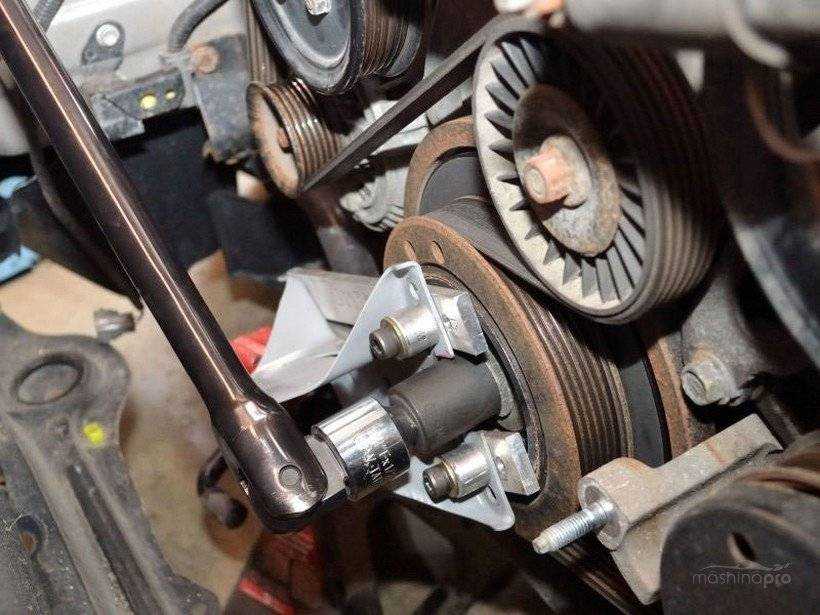

Шкив коленвала

1. Далее необходимо выставить метки. Сначала следует определить верхнюю мертвую точку – то есть положение ГРМ по отношению к коленвалу. Это позволит избежать отклонений при сборке агрегата и последующих проблем.
2. Ослабьте натяжные ролики, чуть-чуть ослабив гайку. Но не откручивайте ее полностью.
3. Снимите ремень ГРМ – сначала демонтируйте шестеренки распредвала, затем ролика и только после этого шкива водной помпы.
4. Для полного снятия ремня демонтируйте генераторный шкив.
5. Установите принудительную фиксацию сцепления, чтобы блокировать коленчатый вал. Далее необходимо ослабить крепежный элемент приводного колеса коленвала и снять его.

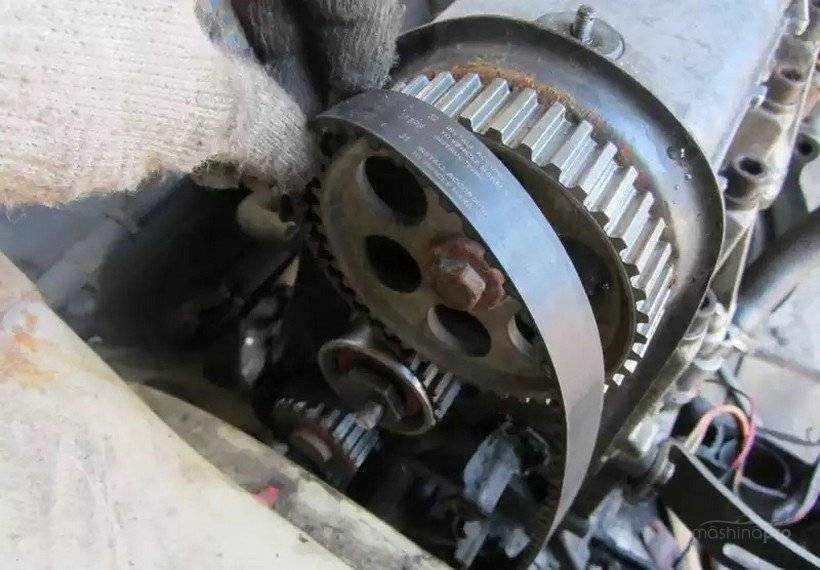

6. Снимите ремень газораспределительного механизма.
7. Замените натяжной ролик на новый (если при прокручивании он заедает, создает шумы и скрипы) и установите новый ремень на посадочное место. Произведите сборку механизма в обратной последовательности. Не забудьте правильно натянуть ремень перед тем, как крышка ГРМ будет установлена на место.

8 и 16 клапанов – какая разница?

Если двигатель на 16 клапанов, то замена ремня ГРМ на Калина проводится аналогичным способом, что и в случае, когда ДВС на 8 клапанов. Единственная сложность – нужно демонтировать, затем установить обратно переднюю опору двигателя.

Для этого следует снять болты TORX E14, которые фиксируют опору к кронштейнам. Чтобы облегчить задачу, если болты туго откручиваются, необходимо варьировать положение двигателя с помощью домкрата.

На Лада Калина 2 замена ремня выполняется иначе?

Принцип замены все тот же:

1. Снимается защитная крышка двигателя.
2. Производится демонтаж переднего правого колеса и брызговика мотора.
3. Проворачивается коленвал для выставления меток.
4. Снимается шкив коленвала (необходимо открутить болт), отпускается натяжение ремня.
5. Ремень снимается, на его место устанавливается новый.

Замена ремня ГРМ на Калине

1,6 литра, 8 клапанов

Мотор зарекомендовал себя еще с восьмерки, как надежный и очень выносливый. Именно этот двигатель Лады Калины не гнет клапана при обрыве ремня ГРМ.

Другие двигатели Lada Kalina

Конечно, можно было бы более подробно рассмотреть отдельно каждый силовой агрегат, но в этом нет необходимости, потому что именно остальные два двигателя гнут клапана.Прежде всего, необходимо запастись набором инструментов. В него входят отвертка с плоским жалом, желателен набор ключей с головками и трещоткой, потому что накидным или рожковым ключом проводить операции будет довольно сложно. Еще может понадобиться специальный ключ для проворота коленвала, мы рассмотрим несколько иной вариант установки меток при замене ремня.Для начала, вывешиваем переднее колесо. Устанавливаем машину либо на домкрат, либо подставляем какой-то упор. Это необходимо для того, чтобы установить коленвал по метке, для облегчения процедуры можно выкрутить свечи. Это поможет избежать сопротивления компрессии.

При этом метка на маховике должна совпасть с небольшим вырезом, который можно увидеть на корпусе коробки. После этого ослабляем натяжение ремня генератора, снимаем. Затем берем трещотку и головку на 12. Они нужны нам для того чтобы открутить кожух закрывающий ремень ГРМ на Калине.Теперь откручиваем натяжной ролик, и разворачиваем его так, чтобы натяжение ремня ГРМ уменьшилось, достаточно для того чтобы его снять

В этот момент важно обратить внимание на метку распределительного вала. Оно должно совпадать с пластиной, которые специально установлено на корпусе головки. Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ

Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ.

После того, как мы убедились в том, что все метки совпадают, можно снимать ремень, а затем менять его на новый. После установки, необходимо убедиться в том, что натяжка достаточна. Между помпой и распределительным валом ремень должен поворачиваться на 90 градусов. Если все требования выдержаны, собираемся в обратном порядке.

Замена ремня ГРМ на Ладе Калине 1,4 литра

Такой двигатель представлен только в 16-клапанном варианте, и он гнет клапана в случае обрыва ремня ГРМ. Об этом уже было сказано выше. Срок службы данного узла, по заявлениям производителя, составляет порядка 60 тысяч километров, но ремонт газораспределительного механизма не идет ни в какое сравнение со стоимостью ремня.Итак, для замены понадобится набор головок, чтобы открутить шестерню коленвала, сам ремень, приспособление для фиксации распределительных валов. Начинаем с того, что снимаем верхнюю часть кожуха ремня. Далее снимаем ремень генератора. Затем снимаем нижнюю часть кожуха, выставляем коленвал по метке на масляном насосе, а затем откручиваем гайку, снимает упорную шайбу.Теперь откручиваем натяжные ролики. Желательно убедиться, что никакой из них не гудит, а помпа не течет. После снимаем ремень, ставим новый и затягиваем ролики моментом 33-42 Нм. Для этой процедуры также понадобится съемник стопорных колец.

Вообще заводом устанавливается допуск погрешности в один зуб, однако, это не совсем положительно скажется на работе двигателя.

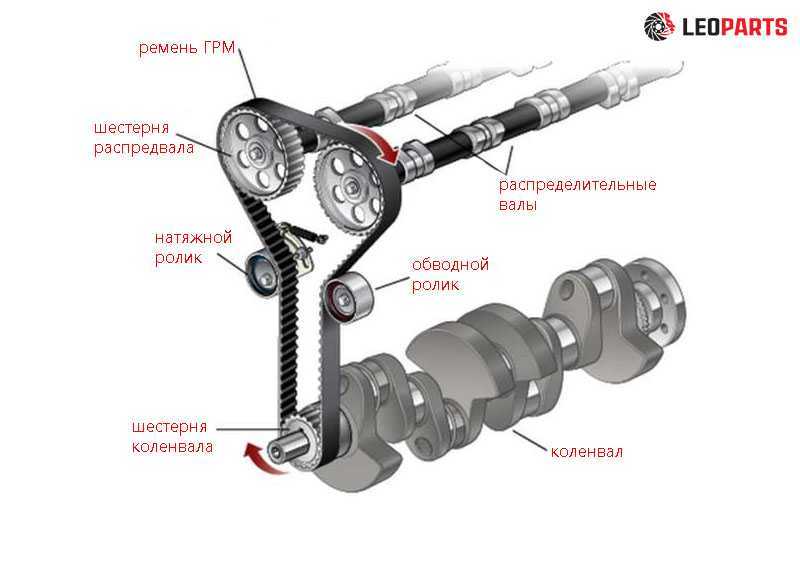

Устройство газораспределительного механизма

В современных моторах газораспределительный механизм располагается в головке блока цилиндров двигателя. В его состав входят следующие основные элементы:

1. Распределительный вал. Это сложная по конструкции деталь, которая изготавливается из прочной стали или чугуна с высокой точностью обработки. В зависимости от конструкции ГРМ распредвал может устанавливаться в головке блока цилиндров или в картере двигателя (такая компоновка сейчас не применяется). Это основная деталь, которая отвечает за последовательное открытие и закрытие клапанов. Распределительный вал

На валу имеются опорные шейки и кулачки, которые и толкают стержень клапана или коромысло. Форма кулачка имеет строго определенную геометрию, поскольку от этого зависит длительность и степень открытия клапана. Также кулачки выполнены разнонаправленными, чтобы обеспечивать попеременную работу цилиндров.

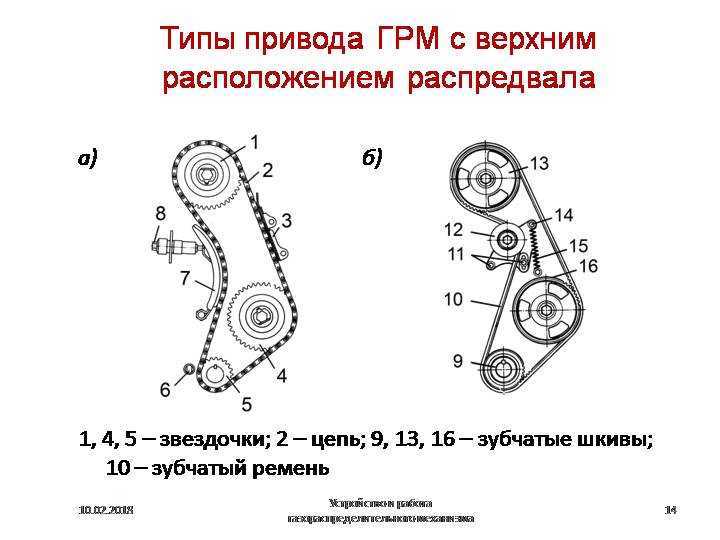

Привод. Крутящий момент от коленчатого вала передается через привод на распределительный вал. Привод бывает разным в зависимости от конструктивного решения. Шестерня коленвала в два раза меньше шестерни распредвала. Таким образом, коленчатый вал вращается в два раза быстрее. В зависимости от типа привода в его состав входят:

• цепь или ремень;
• шестерни валов;
• натяжитель (натяжной ролик);
• успокоитель и башмак.

Впускные и выпускные клапаны. Они расположены в головке блока цилиндров и представляют собой стержни с плоской головкой на одном конце, которая называется тарелкой. Впускные и выпускные клапаны отличаются по конструкции. Впускной изготавливается цельной деталью. Также он имеет больший диаметр тарелки для обеспечения лучшего наполнения цилиндра свежим зарядом. Выпускной часто изготавливают из жаропрочной стали и с полым стержнем для лучшего охлаждения, так как в работе он подвергается более высоким температурам. Внутри полости находится натриевый наполнитель, который легко плавится и отводит часть тепла от тарелки к стержню.
Впускные и выпускные клапаны с пружинами

На тарелках клапанов сделаны специальные фаски, которые обеспечивают более плотное прилегание к отверстиям в головке блока цилиндров. Это место называется седлом. Кроме самих клапанов, в механизме предусмотрены дополнительные элементы, обеспечивающие его правильную работу:

• Пружины. Возвращают клапаны в исходное положение после нажатия.
• Маслосъемные колпачки. Представляют собой специальные уплотнители, которые не допускают попадания масла в камеру сгорания по стержню клапана.
• Направляющая втулка. Устанавливается в корпус ГБЦ и обеспечивает точное движение клапана.
• Сухари. С их помощью пружина крепится на стержне клапана.

Толкатели. Через толкатели передается усилие от кулачка распредвала на стержень. Изготавливаются из высокопрочной стали. Они бывают разных видов (механические (стаканы), роликовые, гидрокомпенсаторы). Тепловой зазор между механическими толкателями и кулачками распредвала регулируется вручную. Гидрокомпенсаторы или гидротолкатели автоматически поддерживают нужный тепловой зазор и не требуют регулировки.

Коромысло или рычаги. Простое коромысло представляет собой двуплечный рычаг, который совершает качательные движения. В различной компоновке коромысла могут работать по-разному.

Коромысло

Системы изменения фаз газораспределения. Данные системы устанавливаются не на все двигатели. Более подробно про устройство и принцип работы CVVT можно прочитать в отдельной статье на нашем сайте.

О ремне

В Калине применяется ремень зубчатого типа, который вращает не только распределительные валы, но и насос охлаждающей жидкости. Длина ремня зависит от модели двигателя. В 16-ти клапанных двигателях из-за наличия двух распределительных валов ремень значительно длиннее, чем в 8-ми клапанных моделях с одним распределительным валом.

1 — Шестерня коленчатого вала; 2 — Шестерня водяного насоса; 3 — Натяжной ролик; 4 — Планка метки шестерни распределительного вала; 5 — Шестерня распределительного вала; 6 — Ремень; А-В — Метки распредвала; С-D — Метки коленчатого вала;

Ремень 16-ти клапанного двигателя имеет 136 зубьев с шириной зуба 25,4 мм.

Ремень 8-ми клапанного двигателя имеет 111 зубьев с шириной зуба 19 мм.

Снятие ремня ГРМ

Потребуется: снять ремень генератора, правое колесо и пластиковый щиток моторного отсека, приготовить ключ “на 10”, “на 17”, головку “на 19”, отвертку.

Порядок действий:

1. Снять пластиковый кожух двигателя.

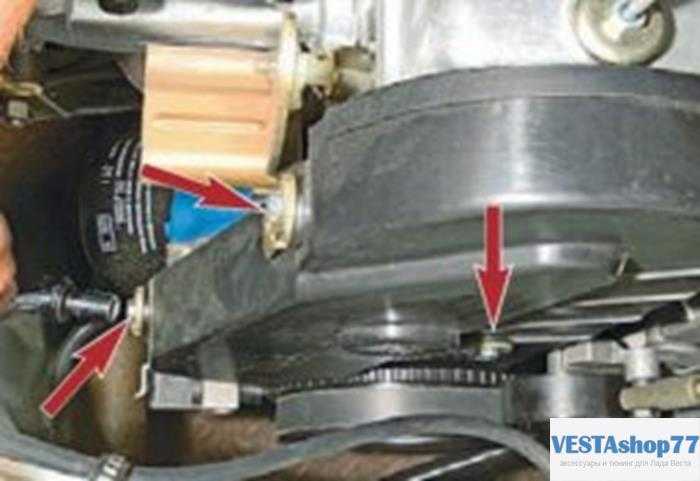

2. Снять защитную крышку привода ГРМ, вывернув три болта крепления.
3. Схема ГРМ.

Установить поршень первого цилиндра в положение верхней мертвой точки:

1. Повернуть коленвал по часовой стрелке за болт, до совмещения метки на зубчатом шкиве с усиком на задней крышке ГРМ.
2. Снять заглушку окна в верхней части кар­тера сцепления и убедиться, что риска на расположена напротив про­рези шкалы.
3. Зафиксировать коленвал от проворачивания, вставив через окно отверт­ку между зубьями маховика.

1. Вывернуть болт крепления шкива привода генератора, удерживая отвертку. Снимаем шкив привода генератора.
2. Ослабить гайку натяжного ролика. Снять ремень ГРМ, повернув ролик так, чтобы ремень стал максимально ослаблен.
3. Снять натяжной ролик, вывернув гайку его крепления.

Заметили, что жрет или сползает ремень ГРМ? Причина может быть в бракованном ремне, роликах, перетянута шпилька.

Замена ГРМ на 16 клапанном двигателе

Чтобы поменять ремень в приводе моторов ВАЗ-21126, ВАЗ-21127 также особых условий не нужно. Понадобятся головки на «10», «15», «17», пятый номер шестигранника, мощная отвёртка с плоским лезвием. Головка блока цилиндров этих двигателей имеет 16 клапанов, и значит, распределительных валов также будет два.

Замену можно произвести примерно таким образом:

• Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
• Шестигранником под номером 5 отворачивают 5 болтов верхней защитной крышки ГРМ, 2 винта нижней защиты.
• Вращают головку на «17» за болт на шкиве коленвала, чтобы установить механизм ГРМ в положение ВМТ первого цилиндра. При этом должны совпадать метки не только на шкивах коленвала и распределительных валов, но и на маховике с корпусом коробки передач.
• Далее отвёрткой стопорят от проворачивания коленвал, вставив её лезвие между зубьями венца маховика и корпусом КПП.

Последствия обрыва ремня

Конструктивной особенностью 16-ти клапанных двигателей на Ладе Калине является загиб клапанов при обрыве ремня. Это недочет обуславливается отсутствием проточек в поршнях, но проточки отсутствуют не из-за ошибки инженеров АвтоВАЗа, это необходимость для увеличения степени сжатия в камере сгорания. Поэтому обрыв ремня в 16-ти клапанном моторе предвещает большой и дорогостоящий ремонт в 99% случаев.

Загнутые клапана из-за обрыва ремня ГРМ

Чтобы не произошло обрыва ремня, рекомендуется следить за ним каждый 20 000км проводить проверку.

На 8-ми клапанных двигателях такой проблемы не наблюдается.

Причины обрыва и последствия

Факторов, по которым деталь выходит из строя, несколько. Вот лишь основные из них.

Факторы

Почему так происходит

Также немаловажно менять детали вовремя. Последствия несвоевременной замены могут быть разными

При обрыве ремня ГРМ на Калине с 8-клапанным двигателем клапаны не встречаются с поршнями, а значит и последствия не такие катастрофические, как при обрыве ремня на ДВС 16 клапанов.

Несвоевременная замена может стать причиной следующих проблем:

• сильный износ поршневой группы и вкладышей;
• увеличенный расход масла;
• износ распредвалов;
• загиб клапанов;
• деформация шестерён.

Замена ремня ГРМ на Ладе Калине занимает примерно 2 часа работы. За это время владелец может сэкономить порядка полутора тысяч рублей. Основные нюансы, а также непонятные моменты рассмотрены в статье.

Какой ремень приобрести

От качества используемых деталей в приводе механизма ГРМ (ролик натяжного устройства, ремень) зависит эффективность работы мотора автомобиля. При проведении ремонта или обслуживания машины желательно использовать детали оригинальные, но в некоторых случаях хорошо зарекомендовали неоригинальные запасные части автомобильных комплектующих.

Артикул оригинального ремня ГРМ 21126–1006040, который производится заводом РТИ в г. Балаково. Специалисты рекомендуют смело использовать детали компаний Gates, Bosch, Contitech, Optibelt, Dayco. При выборе следует быть особенно внимательным, так как под маркой известных производителей, можно купить подделку.

Схема привода распределительного вала Ваз: 1 —зубчатый шкив коленчатого вала; 2 — зубчатый шкив насоса охлаждающей жидкости; 3 — натяжной ролик; 4 — задняя защитная крышка; 5 — зубчатый шкив распределительного вала; 6 — зубчатый ремень; А — установочный выступ на задней защитной крышке; В — метка на шкиве распределительного вала; С — метка на крышке масляного насоса; D — метка на шкиве коленчатого вала

Данная замена ремня грм на инжекторном двигателе семейства ВАЗ 2111 ВАЗ 2113, ВАЗ-2114, ВАЗ-2115

Снимаем крышку ГРМ ВАЗ

Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.

При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами руки с усилием 15-20 Н (1,5-2,0 кгс). Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.

Для замены ремня привода ГРМ снимаем ремень привода генератора. Снимаем правое колесо и правый брызговик моторного отсека.

Сняв резиновую заглушку в верхней части картера сцепления,убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления. (Шланг подвода охлаждающей жидкости к радиатору для наглядности снят.)

Так должна быть расположена риска на маховике двигателя (при снятой коробке передач и головке блока цилиндров).

Снимаем датчик положения коленчатого вала

Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.

Отворачиваем болт крепления шкива привода генератора.

Снимаем шкив привода генератора.

Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.

Снимаем ремень ГРМ ВАЗ.

При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки.

Под роликом установлена дистанционная шайба.

Устанавливаем ремень привода ГРМ в обратной последовательности. Надеваем ремень на шкив коленчатого вала. Затем заднюю ветвь надеваем на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.

Специальным ключом. или вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстия натяжного ролика, поворачиваем ролик против часовой стрелки, натягивая ремень. Затягиваем гайку крепления натяжного ролика и вынимаем стержни или винты.

Проверяем совпадение установочных меток коленчатого и распределительного валов.

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса. Если метки не совпадают, повторяем операцию по установке ремня.

Замена ремня ГРМ на автомобилях является основной частью проведения технического обслуживания. Данный ремень обеспечивает надежную и правильную работу двигателя, а его обрыв сулит большими неприятностями и затратами на ремонт ДВС.

Чтобы не тратиться на дорогостоящий ремонт необходимо тщательно следить за ремнем и своевременно проводить его замену. Как правильно обслуживать и проводить диагностику ремня ГРМ на ВАЗ 2114, 2110 и 2111 подробно рассказывается в данной статье.

Проблемы, которые появятся после обрыва

Даже те, кто хоть немного понимает в двигателях, знают, что обрыв привода может привести к серьезным проблемам двигателя. Чаще всего в такой ситуации страдает комплект клапанов, который нужно будет поменять. На сегодняшний день существуют такие машины, на которых установлена специальная защита от таких ситуаций. Клапана загибает по причине того, что современные двигатели обладают большим        крутящим моментом, по этой же причине происходят и другие повреждения двигателя.

Поэтому даже те, кто мало знают о двигателях, имеют представление, о том, что лучше заменить ремень ГРМ, чем после его обрыва производить более крупный ремонт. Стоит отметить, что лучше срок замены на автомобиле проводить именно по регламенту. Несмотря на то, что до плановой замены еще долго, следует частенько открывать капот и смотреть за тем, что привод натянут, ремень ГРМ  в порядке, и он не имеет никаких повреждений.

Про ремень ПРИОРЫ, КАЛИНЫ, ГРАНТЫ

Ладно, с иномарками поняли, если ставить оригинальные ремни, можно кататься минимум 100 000 км, а вот как дела с нашими машинами?

Тут все не так прелестно. Ремни у наших ВАЗ, ходят также долго, но вот ролики, это просто БИЧ какой-то, лично мы на рабочей ВАЗ 2111, меняли ремень ГРМ — наверное каждые 30000, больше ролики не ходили их тупо «клинило»! Правда брали «неоригиналы», после того как последний раз все же заехали к дилеру ВАЗ, он поставил свой ремень который ставят на конвейере (его слова). Ходил он около 45000 километров, правда потом я уволился и не знаю судьбу авто дальше.

Этому же дядьке на станции задавал вопрос – а вообще для наших авто, какой ресурс ГРМ? И вот что он мне ответил:

И знаете я ему верю — я бы вообще менял через 50000, если бы у меня была ПРИОРА. Блин ну неужели не могут сделать вменяемые ремни и ролики! Вопрос повисает … А менять нужно, иначе обрыв, и что говорится – «попадаешь»!

Сейчас вспоминаю, как тестировал DATSUN ON-DO, первым, что поменяли японцы и поставили свое в конструкцию — это как раз система ГРМ! Стоит задуматься!

Сейчас полезное видео, смотрим

НА этом наверное все, думаю информация была познавательной, читайте наш АВТОБЛОГ.

Похожие новости

• Сколько клапанов в двигателе? Разберем редкие случаи
• Распределенный или непосредственный впрыск (MPI или GDI). Какая …
• Крутящий момент и мощность двигателя. Что важнее? Пару слов про …

Снятие ремня ГРМ

_x000D_

Потребуется: снять ремень генератора, правое колесо и пластиковый щиток моторного отсека, приготовить ключ «на 10», «на 17», головку «на 19», отвертку.

_x000D_

Порядок действий:

_x000D_

1. _x000D_
2. Снять пластиковый кожух двигателя.

_x000D_

Снять защитную крышку привода ГРМ, вывернув три болта крепления.

_x000D_

Схема ГРМ.

_x000D_

_x000D_

снять пластиковый кожух двигателя Лада

снять пластиковый кожух ГРМ Лада

схема ГРМ 8 клапанов

_x000D_

Установить поршень первого цилиндра в положение верхней мертвой точки:

_x000D_

1. _x000D_
2. Повернуть коленвал по часовой стрелке за болт, до совмещения метки на зубчатом шкиве с усиком на задней крышке ГРМ.

_x000D_

Снять заглушку окна в верхней части кар­тера сцепления и убедиться, что риска на расположена напротив про­рези шкалы.

_x000D_

Зафиксировать коленвал от проворачивания, вставив через окно отверт­ку между зубьями маховика.

_x000D_

_x000D_

Повернуть коленвал по часовой стрелке до совмещения меток

проверить совмещения меток ГРМ

вставить отвертку в маховик

_x000D_

Далее:

_x000D_

1. _x000D_
2. Вывернуть болт крепления шкива привода генератора, удерживая отвертку. Снимаем шкив привода генератора.

_x000D_

Ослабить гайку натяжного ролика. Снять ремень ГРМ, повернув ролик так, чтобы ремень стал максимально ослаблен.

_x000D_

Снять натяжной ролик, вывернув гайку его крепления.

_x000D_

_x000D_

снять шкив привода генератора

снять ремень ГРМ Лада Калина 8 клапанов

снять натяжной ролик ГРМ лада 8 клапанов

_x000D_

Заметили, что жрет или сползает ремень ГРМ? Причина может быть в бракованном ремне, роликах, перетянута шпилька.

_x000D_

Замена ремня ГРМ на 8 клапанном Lada Kalina

Прежде всего, необходимо запастись набором инструментов. В него входят отвертка с плоским жалом, желателен набор ключей с головками и трещоткой, потому что накидным или рожковым ключом проводить операции будет довольно сложно. Еще может понадобиться специальный ключ для проворота коленвала, мы рассмотрим несколько иной вариант установки меток при замене ремня.

Для начала, вывешиваем переднее колесо. Устанавливаем машину либо на домкрат, либо подставляем какой-то упор. Это необходимо для того, чтобы установить коленвал по метке, для облегчения процедуры можно выкрутить свечи. Это поможет избежать сопротивления компрессии.

Затем снимаем заглушку с ручки для метки маховика. Она находится на корзине сцепления. Вообще, эту процедуру необходимо проводить с помощником, но если у вас очень длинные руки, то можно справиться в одиночку. Аккуратно вращаем колесо небольшими рывками, предварительно включив четвертую передачу.

При этом метка на маховике должна совпасть с небольшим вырезом, который можно увидеть на корпусе коробки. После этого ослабляем натяжение ремня генератора, снимаем. Затем берем трещотку и головку на 12. Они нужны нам для того чтобы открутить кожух закрывающий ремень ГРМ на Калине.

Теперь откручиваем натяжной ролик, и разворачиваем его так, чтобы натяжение ремня ГРМ уменьшилось, достаточно для того чтобы его снять

В этот момент важно обратить внимание на метку распределительного вала. Оно должно совпадать с пластиной, которые специально установлено на корпусе головки. Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ

Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ.

Для этого устанавливаем распределительный вал по метке, после чего снимаем ремень, а затем выставляем коленвал отдельно от распределительного вала. После того, как мы убедились в том, что все метки совпадают, можно снимать ремень, а затем менять его на новый. После установки, необходимо убедиться в том, что натяжка достаточна. Между помпой и распределительным валом ремень должен поворачиваться на 90 градусов. Если все требования выдержаны, собираемся в обратном порядке.

Разновидности

Существует несколько видов ремней. Главным фактором, по которому они различаются, это то, как они передают энергию, а именно: с помощью трения или зацепления.

Ремень клиновой в свое время так же может быть нескольких типов:

• вариаторный,
• вентиляторный,
• многоручьевой.

Ремень клиновой представляет собой привод, на котором есть зубчики, которые имеют форму трапеции. Боковые стороны его также считаются рабочими. Они работают со шкивами, у которых подходящие канавки. Стоит отметить, что между концом зубка и дном канавки на шкиве должно оставаться расстояние. Ремень клиновой обладает наибольшей степенью сцепления со шкивами, что обеспечивает повышенную способность к тяге. Зачастую он применяется сразу по несколько штук для того, чтобы улучшить нагрузочную способность.

Выдыхаем, загиб клапанов нам не грозит

Если у вас 8-ми клапанный двигатель, то загиб клапанов и их замена как правило вам не грозит, однако если «голова» 16-ти клапанная, замена этих элементов вам обеспечена точно. Однако в этой статье мы рассмотрим, как поменять ремень ГРМ на младшем собрате, когда поломка не несёт за собой никаких неприятных последствий, и все работы можно провести почти в полевых условиях и при минимальных знаниях.

Основные поломки

У ремня ГРМ возможно три основных типа неисправности:

• Целостность конструкции ремня нарушена – в этом случае ремень расслаивается, на его поверхности невооруженным глазом становятся видны внутренние нити. Эти неполадки возникают из-за механических повреждений, либо вследствие неверной регулировки. Такой ремень подлежит немедленной замене.
• Перенатяжение или недотяг ремня – за степень натяга ремня отвечает натяжной ролик, который позволяет вращаться ремню вокруг собственной оси и позволяет верно отрегулировать его. Если же ремень слишком сильно натянут или слишком сильно ослаблен, то в непотребное состояние он придёт очень быстро.
• Обрыв – самая неприятная ситуация, которая может произойти в дороге с ремнём ГРМ. В этом случае мотор полностью заглохнет и завести его вновь можно будет только установив новый элемент.
