Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозной системы (аббревиатура — ВУТ) по праву считается одним из главных механизмов современных авто. Это не удивительно, ведь от правильности работы устройства зависит эффективность торможения и, следовательно, уровень безопасности водителя и пассажиров.

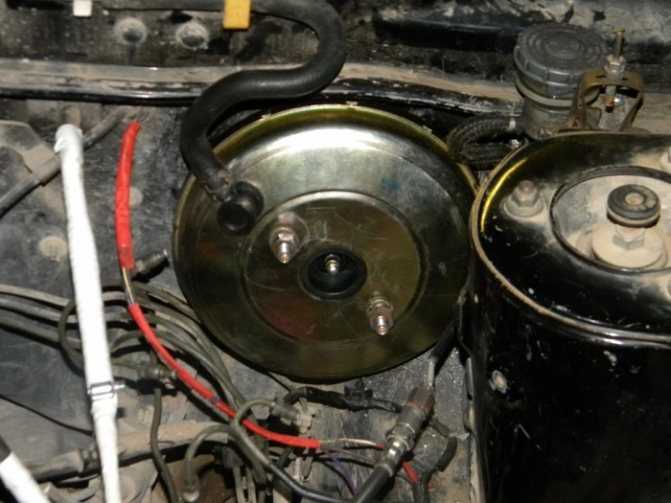

Вакуумный усилитель тормозов

Вот почему важна периодическая проверка вакуумного усилителя тормозов и устранение неисправностей. По каким признакам проще всего диагностировать неисправность? Реально ли отремонтировать или поменять устройство в гараже? Эти и другие моменты рассмотрим ниже.

Конструктивные особенности и принцип работы

Первое, с чем стоит разобраться — конструктивные особенности вакуумного усилителя тормозов и тонкости его функционирования в системе. Как правило, устройство находится в общем блоке с главным цилиндром. В исходном состоянии канал, объединяющий систему с окружающим воздухом, закрыт.

В свою очередь, второй канал остается открытым. На этом этапе диафрагма, которая находится внутри, получает идентичное давление с одной и другой стороны. Кроме того, благодаря действию возвратной пружинки, она всегда расположена в первоначальной позиции.

Когда водитель жмет на тормоз, специальный шток перемещается, немного отклоняется и закрывает вход в канал. Одновременно с этим открывается другой канал, связывающий ВУТ с окружающим воздухом.

После этого атмосферные потоки сходятся с двух сторон и давят каждый со своим усилием. Благодаря разности давления, происходит сдавливание возвратной пружины, а сам шток движется с поршнем цилиндра.

После уменьшения усилия (при этом нога остается на педали) происходит открытие каналов настолько, что движение поршневого узла совсем блокируется, а сам ВУТ находится в режиме ожидания и готов к работе. В такой ситуации любое изменение позиции педали приводит к корректировке разности давлений в устройстве. В итоге машина останавливается, если водитель давит на педаль, или продолжает движение, когда нога отпущена.

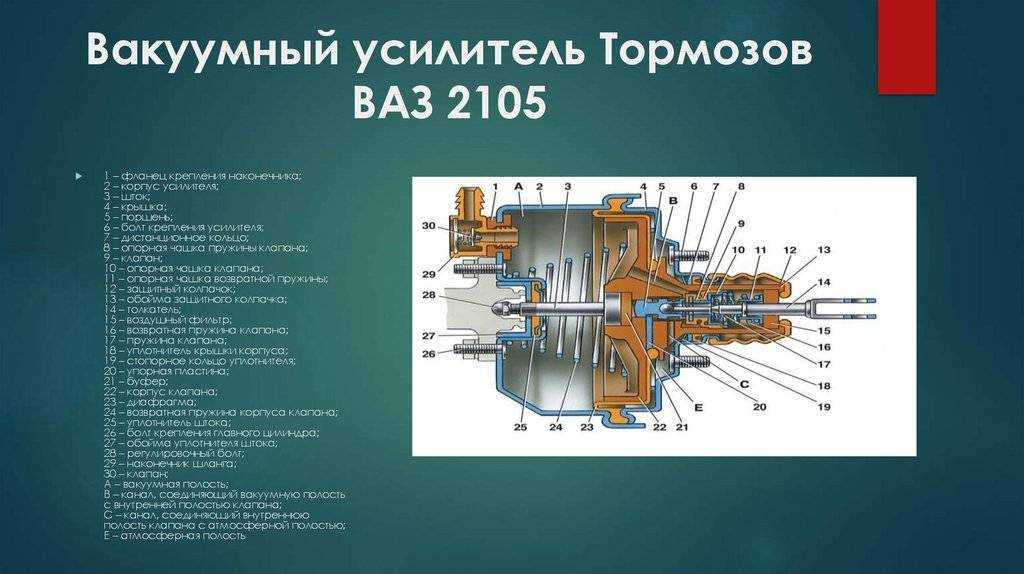

Устройство вакуумного усилителя

При сильном нажатии на педаль происходит резкое изменение давления, из-за чего тормоза срабатывают на пределе возможностей. При этом считается, что благодаря ВУТ эффективность тормозной системы машины возрастает в 5-7 раз. Как только педаль отпускается, диафрагма возвращается на исходную позицию.

Если же система вакуумного усилителя тормозов не работает, требуется диагностика, выявление причины и оперативное устранение дефекта. Как это сделать, будет рассмотрено ниже.

Как проверить работоспособность устройства?

Одна из главных проблем для многих автовладельцев — неумение своевременно распознать поломку и проверить систему ВУТ. В реальности все легко.

Алгоритм проверки вакуумного усилителя следующий:

1. Способ первый. Пускайте мотор и дайте ему 3-5 минут поработать. После отключайте зажигание и жмите на тормоз с привычным для повседневной езды давлением. Если устройство исправно, то первый раз педаль срабатывает в обычном режиме (углубляется до пола).

ВУТ срабатывает, а появившийся вакуум затягивает диафрагму. Устройство, в свою очередь, подталкивает поршень основного цилиндра, и происходит выравнивание давления. Как следствие, все дальнейшие срабатывания тормоза будут «укорачиваться».

2. Способ второй. Чтобы подтвердить или опровергнуть предположения о неисправности узла, проведите еще один опыт. Заглушите мотор, выжмите тормоз, а теперь пускайте двигатель. В этот момент нога должна оставаться на педали и создавать определенное давление.

Если устройство исправно, то в камере ВУТ формируется разряжение, благодаря которому происходит давление мембраны на шток. В итоге система притягивает толкатель, а педаль опускается к полу. Если рычаг остался на прежней позиции, то делаем выводы о неисправности вакуумного усилителя тормозов.

Принцип работы вакуумного усилителя

3. Способ третий. Следующая проверка позволяет выявить факты утечки воздуха в системе. Для этого выжимайте тормоз и, не отпуская педаль, глушите мотор. После удерживайте рычаг в такой же позиции еще 30-40 секунд. При нарушении герметичности появляется усилие, которое будет выталкивать рычаг вверх. Если такая проблема не диагностируется, устройство исправно, и утечка в системе отсутствует.

Как правильно заливать тормозную жидкость

Замена тормозного реагента на Ладе Гранта должна производиться после каждых пройденных 45 тысяч километров пробега или через 2-3 года использования. Следует сказать, что замену можно произвести и своими руками.

Нужно сразу сказать, что замена реагента производится на Гранте, который изначально устанавливается на эстакаду. Сначала нужно отвернуть пробку от горловины бачка для залива жидкости. Потом производят откачку отработавшей рабочей жидкости. Это лучше сделать при помощи шприца или резиновой груши. Только после этого неиспользованная ранее тормозная жидкость заливается в емкость.

Во время процесса залива тормозной жидкости нужно быть максимально внимательным и соблюдать особую осторожность. Если жидкость попадет на окрашенные поверхности, ее нужно будет быстро убрать, так как она может повредить лакокрасочное покрытие. Потом производится прокачка гидропривода, по которому происходит поступление тормозной жидкости

Потом производится прокачка гидропривода, по которому происходит поступление тормозной жидкости

Потом производится прокачка гидропривода, по которому происходит поступление тормозной жидкости.

Прокачка совершается до того момента, пока из штуцеров на всех прокачиваемых рабочих цилиндров будет выходить более светлая, чем использованная жидкость. Прокачка осуществляется при выключенном двигателе, сначала на одном контуре, а потом на другом.

Существует следующий порядок проведения замены:

Первым прокачивается система обеспечения тормозов, расположенная справа на заднем колесе.
Затем происходит очищение от отработанного реагента механизма левого переднего колеса.
Далее наступает очередь системы левого заднего колеса.
Заканчивается прокачка механизмом правого переднего колеса.

Прежде чем начать процесс очищения системы от старой тормозной жидкости, нужно проверить объем жидкости для осуществления тормозов, которая находится в бачке гидропривода тормозов. Если уровень жидкости недостаточный, то ее нужно долить. При прокачке тормозов понадобится еще один человек.

Сначала следует освободить от мусора и загрязнений штуцер правого заднего колеса. Для очищения сначала откручивают находящийся на штуцере колпачок. Потом он оснащается шлангом, а другой конец опускается в емкость, в которой находится тормозная жидкость. В это время партнер нажимает один или два раза на педаль тормоза до конца и оставляет ее в удержанном состоянии.

Потом нужно отвернуть штуцер прокачки наполовину, но не полностью. В это время отработанная тормозная жидкость будет вытекать.

Помощник должен продолжать нажимать на педаль тормоза до того момента, пока жидкость не уходит. Все это нужно повторять до появления новой, чистой тормозной жидкости. Затем шланг убирается, штуцер тщательно протирается и на него возвращается защищающий его колпачок. Далее вся процедура повторяется для освобождения от засорившейся рабочей жидкости механизма переднего колеса слева. Такая же последовательность прокачки тормозного механизма следующего контура. Единственное, нужно наблюдать за наличием жидкости в емкости.

Можно произвести замену тормозной жидкости другим, более простым методом. Для такой процедуры нахождение партнера не требуется. Однако запас тормозной жидкости должен быть не менее литра.

Замена отработанной жидкости может быть сделана только на Lada Granta, который располагается на эстакаде или имеет пространство для подхода к бачку. Тормозную жидкость вначале убирают, потом дополняют новую жидкость до максимальной отметки, и, чтобы сделать процедуру прокачки быстрее, надевают шланги на все отростки прокачиваемых цилиндров.

Свободные концы трубок находятся в подготовленных емкостях. Обычно процесс прокачки заканчивается, если вылилось 200-250 мл используемого реагента. Затем штуцеры хорошо заворачиваются, возвращаются на место защитные колпачки, и фиксируется количество тормозной жидкости в главном тормозном цилиндре

После этого автовладелец обращает внимание на уровень тормозной жидкости в бачке и понимает, сколько ТЖ нужно еще залить

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
сокращение величины хода тормозной педали;
автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
при торможении слышатся посторонние звуки по типу шипения;
ВУТ полностью «отказывается» работать;
увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
автомобиль вдруг начинает «подтраивать»;
не срабатывают свечи.

ВУТ

Признаки возникновения проблем в работе

Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.

Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.

При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).

Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).

Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.

Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.

Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.

Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).

Что такое вакуумный тормозной усилитель

Разберемся, что такое ВУТ. Обеспечивая прижатие тормозной педали при торможении, особенно, если это торможение в экстренных ситуациях, необходимо серьёзное усилие, которое равняется 80 кг. Подобное усилие при давлении на педаль тормоза – это приличная физическая нагрузка для водителя.

Вакуумный тормозной усилитель

Вот почему с 70-х годов ХХ в. практически на все машины устанавливается вакуумный усилитель. Он уменьшает необходимое усилие в 3-4 раза. На самом деле, это уменьшение может быть и больше.

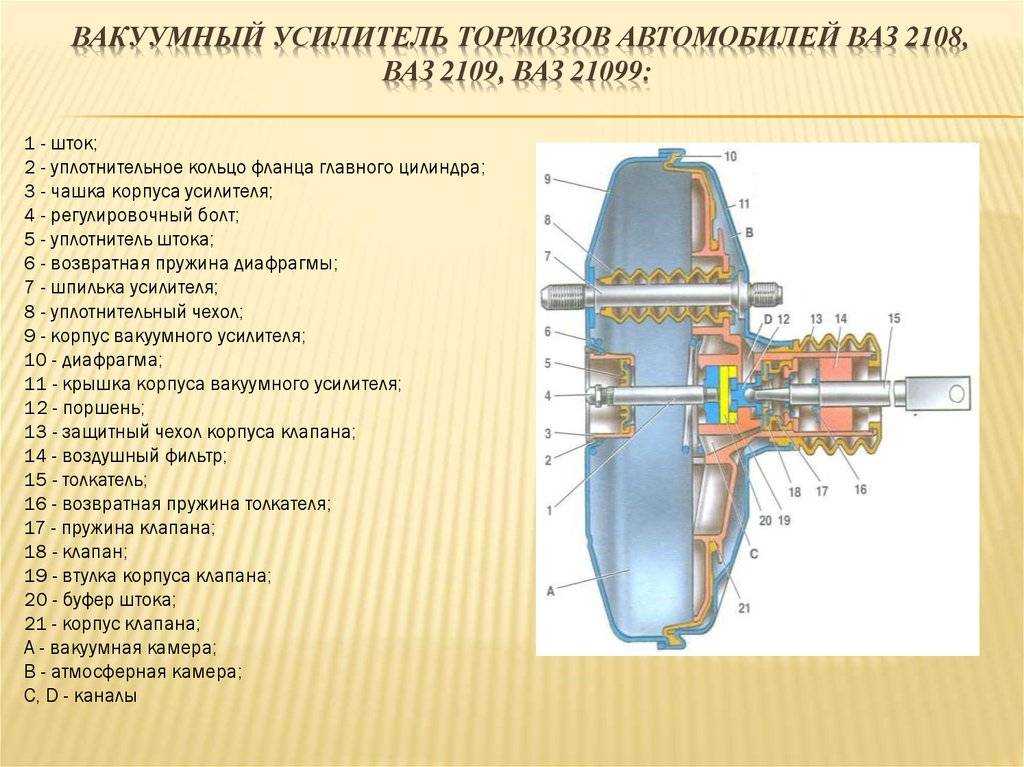

Как устроен вакуумный тормозной усилитель

Усилитель – это цилиндрический блок. Посмотрим, как он устроен. В его конструкцию входят:

Мембрана.
Канал атмосферной камеры.
Следящий клапан с толкателем.
Шток.
Канал вакуумной камеры.
Поршень.
Пружина возврата.

В усилителе имеется 2 камеры, разделенные между собой мембраной. В центре диафрагмы располагается специальный пятачок, при помощи которого происходит давление по штоку. Шток, со своей стороны, давит по поршню головного цилиндра тормозов. Когда отпускается тормозная педаль, то пружина возврата возвращает мембрану в исходное положение.

Вакуумная камера расположена у центрального тормозного цилиндра, внутри нее всегда сохраняется низкое давление. Атмосферная камера расположена у педали тормоза. Данная камера при помощи следящего клапана соединяется с камерой, в которой создано безвоздушное пространство или со средой, где атмосферное давление находится на определенном и довольно высоком уровне. В ВУТ имеется толкатель, напрямую соединенный с тормозной педалью.

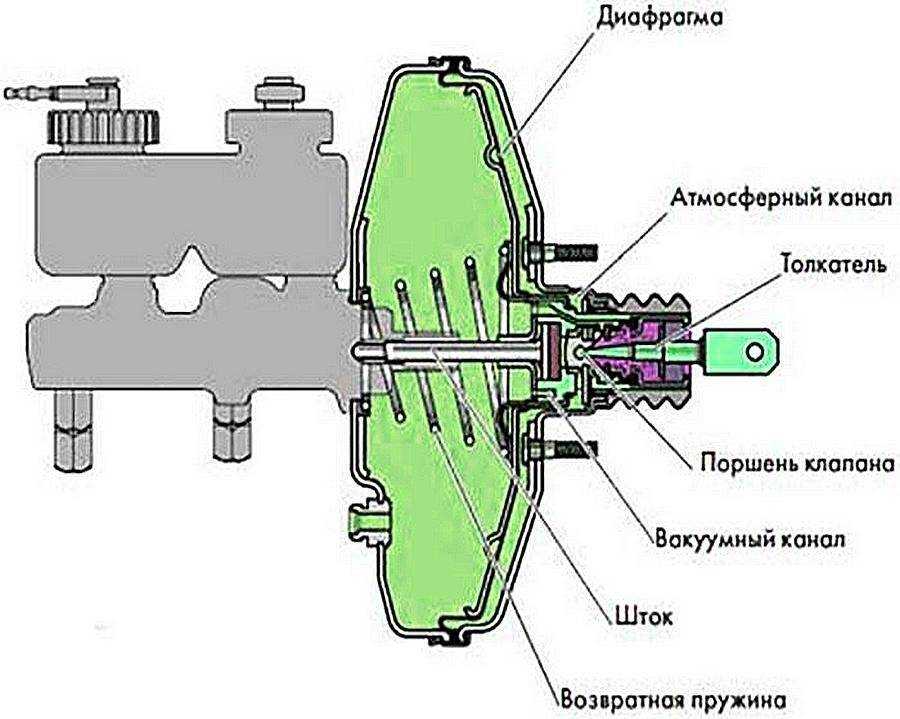

Схема устройства ВУТ

Как работает ВУТ

Отдельный шланг соединяет вакуумную камеру с устройством, которое способно разряжать. Этим устройством может служить сам силовой агрегат (когда речь идет о бензиновом моторе) или это особый насос, который качает вакуум. Он обязателен для автомобилей с дизелем. Но сегодня такие стали устанавливать и вакуумные усилители «бензиновых» автомобилей. Это делается для постоянно высокой и эффективной работы ВУТ в различных режимах работы силового агрегата.

Когда транспортное средство передвигается, не тормозя, внутри камер сохраняется разряженное состояние. Но, когда выжимается тормозная педаль, клапан перекрывает место соединения камер и открывается вход атмосферного бокса для поступления воздуха под необходимым давлением. Именно этот воздух и усилие жмущего на тормоз оказывает воздействие на поршень центрального тормозного цилиндра, обеспечивающего инжекцию тормозной автожидкости в систему. Подытожим, ВУТ обеспечивает использование давления, для увеличения усиления процесса торможения. Но, если говорить о ВУТ с вакуумным насосом, то подобный вариант, помимо стабилизации работы усилителя, неизменно применяется для действия электроники управления транспортным средством. Например, данный насос снабжает функционирование ESP, которая отвечает за устойчивость авто при резких (и не очень) поворотах.

Как провести проверку ВУТ

В реальности проверка правильной работы вакуумного устройства дело достаточно простое, с которым сможет справиться даже новичок. Мы приведем три способа, как проверить вакуумник на исправность.

Вариант 1

Заведите свой автомобиль и дайте ему поработать на «холостом ходу» примерно 7мин.
Заглушите мотор и полностью выжмете тормозную педаль для создания вакуума в тормозном устройстве.
Сначала отпустите педаль, а затем выжмите ее снова.

В том случае, если вакуумное тормозное устройство вышло из строя, то во время второго нажатия на педаль, вы ощутите значительное сокращение ее хода (по сравнению с первым нажатием). Это происходит от того, что безвоздушное пространство больше не может создаваться. Но если при повторном нажатии вы не ощутили разницы, то это говорит о том, что система тормозов работает нормально. Перейдем ко второму варианту проверки.

Вариант 2

При выключенном двигателе машины, нажмите на «тормоз» 6-8 раз.
Выжмите до максимума тормозную педаль и заведите двигатель.

При отсутствии проблем в вакуумном тормозном устройстве, в системе начинает создаваться безвоздушное пространство. По этой причине диафрагма начинает давить на шток, который потянет толкатель, соединенный с педалью. И тормозная педаль (даже когда она до конца выжата) станет немного идти вниз.

Вариант 3

Данный тест по проверке вакуумного тормозного устройства помогает выявить, есть ли воздушные утечки.

Заведите двигатель.
Выжмите тормозную педаль до конца и сразу же заглушите мотор.

Выжатая педаль должна оставаться в этом положении в течение примерно 30 сек. Это показывает, что проблемы отсутствуют. Но если она начинает двигаться к исходному положению, значит, возрастает давление в рабочей камере. Это указывает на проблемы с механизмом.

Проверка вакуумного усилителя

Коробка передач

Автоматическая коробка (АКПП), Радиатор АКПП, Гидроблок, Гидротрансформатор, Датчик АКПП, Декоративная накладка, Картер АКПП, Кронштейн АКПП, Мехатроник ДСГ, Поддон АКПП, Прокладка АКПП, Подушка АКПП, Ручка АКПП, Сальник АКПП, Соленоид АКПП, Термостат АКПП, Тормозная лента АКПП, Трос АКПП, Щуп АКПП, Механичаская коробка (МКПП), Масляный радиатор, Вторичный вал, Датчик коробки МКПП, Картер коробки МКПП, Кронштейн (крепление) МКПП, Кулиса, Первичный вал, Подушка коробки МКПП, Подшипник вторичного вала, Подшипник первичного вала, Привод спидометра, Прокладка коробки МКПП, Промежуточный подшипник, Ручка коробки МКПП, Рычаг переключения, Сальник вала, Сальник коробки МКПП, Синхронизатор, Трос коробки МКПП, Шестерня передачи, Вариатор CVT, Ремень вариатора

Замена вакуумного усилителя тормозов на автомобиле

За счет вакуумного усилителя приводится в движение шток тормозного цилиндра и нагнетается давление в тормозной системе. Эта деталь позволяет снизить усилие, которое водитель должен прилагать для нажатия на педаль. Агрегат устанавливается в моторном отсеке между педалью тормоза и тормозным цилиндром.

Составные части узла:

диафрагма;
корпус;
рабочий клапан;
возвратная пружина;
толкатель тормозной педали;
шток цилиндра.

Типовые поломки, их признаки

Вакуумный усилитель тормозов Калина выходит из строя по трем причинам:

разгерметизация главной рабочей камеры;
разгерметизация магистралей, обеспечивающих разрежение;
нарушение функционального состояния рабочего клапана.

Вне зависимости от типа неполадки, «симптоматика» всегда одинаковая — чрезвычайно тугой выжим педали тормоза. Если при нажатии слышится явное шипение, это означает то, что система утратила герметичность. Еще один признак поломки вакуумного усилителя — резкое падение оборотов мотора при нажатии педали тормоза.

Обычно, на «Калине» герметичность нарушается в месте стыка шланга и штуцера; также для усилителя тормозов «Лады» характерно повреждение мембраны (в этом случае усилитель становится непригодным для ремонта, требуется замена).

Если усилитель дополнительно оснащен вакуумным насосом, то его поломка будет сопровождаться скрежетом при нажатии педали, прочими посторонними шумами.

Самостоятельная диагностика неисправностей

Идентифицировать поломку вакуумного усилителя можно в кустарных условиях. При неработающем двигателе необходимо выжать педаль 4-5, чтобы закачать воздух в рабочую камеру. Последнее нажатие должно быть тугим. В таком положении педаль нужно зафиксировать ногой и завести мотор. Если при работающем ДВС педаль немного проваливается вниз, то осуществляется откачка воздуха из главной камеры — вакуумный усилитель работает исправно. В противном случае требуется ремонт или замена узла.

Если при нажатии на тормоз ощутимо падают обороты, то требуется отсоединить магистрали усилителя от впускного коллектора, а на штуцер поставить надежную заглушку. Если теперь при нажатии педали нет перебоев в работе «движка», то вакуумный усилитель неисправен.

Как поменять вакуумный насос на Лада Калина

Новая деталь обойдется владельцу «Калины» минимум в 2000 рублей. Б/у элемент реализуется на вторичном рынке по средней цене в 1000 рублей за экземпляр в состоянии близком к идеальному. На рынке встречаются вакуумные усилители сторонних производителей:

ДААЗ — средняя цена 1800 рублей;
ВолгаПромМаркет — средняя цена 1700 рублей.

Если в приоритете не цена, а долговечность, то можно заказать более качественные аналоги с увеличенным ресурсом отечественного и импортного производства. Например, производитель TRIALLI заверяет, что их устройство сохраняет герметичность в диапазоне температур (-55°С)-(+155ºС). Цена: 2500 рублей.

Наиболее качественный аналог предлагает компания Lucas. Ее модель «Lucas TRW-10» подойдет к большинству современных ВАЗовских авто. Усилитель собран из высокопрочных материалов, главная камера имеет увеличенный диаметр. Цена соответствующая: 13-15 тыс.руб.

Процедура замены

Для установки нового вакуумного усилителя автолюбителю потребуются:

накидной ключ на «13»;
пассатижи;
отвертка под прямой шлиц.

До начала работ автовладельцу рекомендуется изучить руководство по эксплуатации, чтобы запомнить расположение узлов, места крепления, количество крепежа.

Последовательность действий:

Снять АКБ;
Открутить 2 гайки со шпилек старого вакуумного усилителя. С помощью этих гаек деталь крепится к тормозному цилиндру;
Отвести главный цилиндр в сторону. Делать это нужно аккуратно, чтобы не повредить шланги;
Отсоединить от обратного клапана резиновый шланг со штуцером. Этот шланг отвечает за разрежение, с его помощью создается вакуум в главной камере;
Демонтировать болт-палец педали тормоза;
Открутить гайки крепления усилителя тормозов со стороны салона;
Произвести установку детали в обратном порядке.

При установке желательно, чтобы новая деталь имела тот же номер по каталогу, что и оригинал. При установке резинового шланга со штуцером нужно тщательно проверять герметичность соединения. Место крепления усилителя тормозов к щитку передка нужно промазать герметиком, чтобы обеспечить максимальную герметичность.

Как отремонтировать или заменить детали

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

Рожковые и торцевые ключи размерами «10», «13», «17»;
Мощная плоская отвёртка;
Ремкомплект или ВУТ в сборе;
Герметик и немного желания всё сделать своими руками.

Демонтаж

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

Неисправности и способы диагностики гидроцилиндра

Проверка тормозной системы в целом и ГТЦ в частности выполняется при появлении характерных признаков:

на панели приборов загорелась красная лампа недостаточного уровня тормозной жидкости;
свободный ход педали сильно увеличился либо она откровенно проваливается;
для замедления машины приходится сильно давить педаль;
неравномерное торможение — автомобиль уводит в сторону при резком нажатии;
транспортное средство замедляется с трудом, педаль упирается в пол.

Простейший способ диагностировать проблемы гидроцилиндра — внимательно осмотреть его на предмет потёков. Обычно жидкость видна на корпусе вакуумного усилителя либо лонжероне под ГТЦ. Если расширительный бачок цел, нужно снимать и ремонтировать главный цилиндр.

Ключом 10 мм поочерёдно выверните тормозные трубки всех контуров, вкручивая на их место заглушки — болты М8 х 1.
Снятые концы трубок тоже заглушите колпачками или деревянными клинышками.
Сядьте за руль и несколько раз надавите тормоз. Если гидроцилиндр исправен, через 2—3 качка камеры заполнятся жидкостью из бачка и педаль перестанет нажиматься.

На проблемном ГТЦ уплотнительные кольца (манжеты) станут перепускать жидкость обратно в бачок, провалы педали не прекратятся. Чтобы убедиться в поломке окончательно, открутите 2 фланцевые гайки цилиндра и отодвиньте его от вакуумного усилителя — из отверстия потечёт жидкость.

Случается, что раскисают манжеты второй камеры, кольца первой секции остаются работоспособными. Тогда в процессе диагностики педаль будет проваливаться медленнее. Помните, исправный ГТЦ не даст выжать педаль больше 3 раз и не позволит ей провалиться, поскольку жидкости некуда уходить из камер.

Как поменять вакуумный насос на Лада Калина

ДААЗ — средняя цена 1800 рублей;
ВолгаПромМаркет — средняя цена 1700 рублей.

Процедура замены

Для установки нового вакуумного усилителя автолюбителю потребуются:

накидной ключ на «13»;
пассатижи;
отвертка под прямой шлиц.

Последовательность действий:

Снять АКБ;
Открутить 2 гайки со шпилек старого вакуумного усилителя. С помощью этих гаек деталь крепится к тормозному цилиндру;
Отвести главный цилиндр в сторону. Делать это нужно аккуратно, чтобы не повредить шланги;
Отсоединить от обратного клапана резиновый шланг со штуцером. Этот шланг отвечает за разрежение, с его помощью создается вакуум в главной камере;
Демонтировать болт-палец педали тормоза;
Открутить гайки крепления усилителя тормозов со стороны салона;
Произвести установку детали в обратном порядке.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Тормозная система Лада Гранта

Автомобиль Лада Гранта имеет тормозную систему (трубопроводы, тормозные цилиндры, вакуумный усилитель, регулятор тормозов, тормозные колодки и т.д.) аналогичную автомобилю Лада Калина. Для эффективного и безопасного торможения в Лада Гранта применена диагональная, двухконтурная система трубопроводов, это значит, что первый контур блокирует колеса — правое переднее и левое заднее, а второй контур — левое переднее и правое заднее. На передних колесах установлены дисковые тормоза, на задних установлены барабанные тормоза. Управление главным тормозным цилиндром происходит через вакуумный усилитель тормозов, что повышает эффективность оперирования тормозной системой посредством нажатия на педаль тормоза. В зависимости от комплектации автомобиля Лада Гранта тормозная система может быть оснащена антиблокировочной системой тормозов (АБС). На автомобиле Лада Гранта имеется ручной тормоз, который блокирует задние колеса (разводит тормозные колодки в барабанах). Колодки разводятся через систему рычагов, перемещением стального тросика закрепленного на рычаге находящимся в салоне автомобиля. Вакуумный усилитель на автомобиле Лада Гранта (показан на рис. 1) диафрагменного типа. Диафрагма является разделяющей перегородкой между разряженной атмосферой создающейся в вакуумном усилителе и внешним атмосферным давлением. Разность давлений уменьшает усилие на педали тормоза. При отпущенной педали тормоза вакуумная и атмосферная камера сообщаются между собой через специальный клапан.

Рис. 1. Схема гидравлической системы тормозов Лада Гранта (без ABS): 1, 25 — тормозные механизмы правого переднего и левого переднего колеса; 2, 24 — тормозной шланг подвода тормозной жидкости к правому и левому переднему колесам; 3,4, 15, 18, 21, 5,10,13,22,27 -трубопроводы гидравлической тормозной системы; 6 — пластиковый бачок главного цилиндра тормозов; 7 — главный цилиндр гидропривода тормозов; 8 — вакуумный усилитель; 9, 30 — держатели трубопроводов; 11 — гибкий шланг тормозного механизма правого заднего колеса; 12, 17- тормозной механизм правого заднего колеса; 14, 31 — скобы крепления гибких шлангов; 16- гибкий шланг тормозного механизма левого заднего колеса; 19 — упругий рычаг привода регулятора давления; 20 — регулятор давления; 23 – педаль тормоза; 24 — гибкий тормозного механизма левого переднего колеса; 26 — тройник контура правый передний — левый задний тормоза; 28 — тройник контура левый передний — правый задний тормоза; 29 — болты крепления тройников

Особенности устройства тормозной системы Лада Гранта с АБС показаны на рисунке 2.

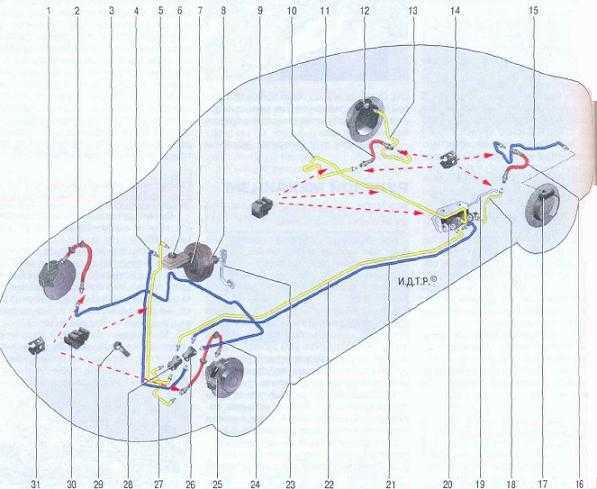

2. Схема гидропривода тормозов Лада Гранта (с антиблокировочной системой): 1, 14, 22 — скобы крепления гибких шлангов; 2 — тормозной механизм правого переднего колеса; 3 — гибкий шланг тормозного механизма правого переднего колеса; 4, 5, 15, 18, 26 — трубопроводы контура правый передний — левый задний тормоза; 6, 10, 13, 27, 28 — трубопроводы контура левый передний — правый задний тормоза; 7 — пластиковый бачок главного тормозного цилиндра; 8-вакуумный усилитель; 9, 24 — держатели трубопроводов; 11 — гибкий шланг тормозного механизма правого заднего колеса; 12 — тормозной механизм заднего колеса; 16 -тормозной механизм заднего левого колеса; 17 — гибкий шланг тормозного механизма левого заднего колеса: 19 – педаль тормоза; 20-тормозной механизм левого переднего колеса; 21 — гибкий шланг тормозного механизма левого переднего колеса; 23 — главный цилиндр гидропривода тормозов; 25 — гидроэлектронный модуль ABS

Рис. 3. Вакуумный усилитель автомобиля Лада Гранта: 1 — фланец крепления наконечника; 2 — шток; 3 — возвратная пружина диафрагмы; 4 — уплотнительное кольцо фланца главного цилиндра; 5 — главный njhvjpyjq цилиндр; 6 — шпилька усилителя; 7 — корпус усилителя; 8 — диафрагма; 9 — крышка корпуса усилителя; 10 — поршень; 11 — защитный чехол корпуса клапана; 12-толкатель; 13- возвратная пружина толкателя; 14-пружинаклапана; 15 — клапан; 16- буфе штока; 17- корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы Информацию о принципах работы узлов тормозной системы Лада Гранта, в частности главном тормозном цилиндре и регуляторе давления (регулятор давления устанавливается только на автомобилях без АБС) можно посмотреть в статье «Особенности конструкции тормозной системы автомобиля Лада Приора», конструкция узлов аналогична.

Устройство

На машине установлены и, в основном, надежно действуют гидравлические тормоза. Они двухконтурные, имеют диагональное распределение. То есть, если вдруг подвела одна часть, то возможно торможение другим контуром. Ради безопасности, тормоза ВАЗ 2110 срабатывают по диагонали, один контур – это правое переднее и левое заднее колеса, другой – также по диагонали.

Такое устройство позволяет качественно (без заноса и других неприятностей) затормозить даже в случае неисправности, если пропали тормоза в одном из контуров.

Рассмотрим устройство тормозной системы. В гидропривод входят вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.

Кроме того, гидропривод оснащен трубопроводами, разделенными на два контура, шлангами и тормозными механизмами, обеспечивающими торможение передних и задних механизмов.

Приводит в действие гидропривод педаль, находящаяся в салоне (средняя). Вот главные составляющие гидропривода:

Вакуумный усилитель. Он сконструирован таким образом, что создает давление на поршень главного цилиндра, и таким образом вызывает торможение; Вакумный усилитель тормозов
Привод регулятора давления. Именно через него к задним механизмам тормозов поступает рабочая тормозная жидкость; Привод регулятора давления тормозов
Сам регулятор давления. Уже по названию понятно, что данное устройство отвечает за силу давления, его уменьшение или усиление. Делает он это в зависимости от того, насколько нагружена задняя ось машины; Регулятор давления
Главный цилиндр с поршнями, оснащенный бачком. Заливная горловина бачка оснащена датчиком аварийного уровня ТЖ; Главный тормозной цилиндр
Тормозной механизм для переднего колеса. Его главные детали – диск, колодки и колесные цилиндры. В механизме также предусмотрен сигнализатор для предупреждения полного износа и неисправности накладок; Тормозной механизм переднего колеса
Тормозной механизм для заднего колеса. В отличие от передних, дисковых тормозных механизмов задние – барабанные. Такова заводская комплектация. Однако многие автовладельцы считают, что их устройство не обеспечивает качественное торможение, и меняют их на дисковые. Тормозной механизм заднего колеса

Тормоза требуют к себе внимания. Не дожидаясь, когда загорится контрольная лампочка, сигнализирующая о критичном уровне ТЖ или износе накладок, а тем более, не доводя до того, чтобы тормоза вообще пропали, нужно проводить профилактические проверки.

Особое внимание – всем соединениям и шлангам, поскольку «убежавшая» тормозная жидкость не даст возможности произвести торможение, а отсюда и до трагедии недалеко

На нашем сайте вы найдете:

актуальную информацию о Ладе, новинки в производстве и новости, касающиеся марки;
статистические данные о продажах и месте российского автопрома как на местном, так и на международном рынке;
полезные советы по эксплуатации, ремонту и обслуживанию автомобилей ВАЗ;
всю самую важную информацию, которая поможет вам при ремонте автомобилей ВАЗ;
обзоры самых распространенных проблем, с которыми сталкиваются машины.

Если у вас возникли вопросы, касающиеся ремонта вашего авто, материалов и запчастей для него, вы можете получить консультацию специалиста. Для этого перейдите в раздел КОНТАКТЫ и отправьте свой вопрос.Это и многое другое об особенностях отечественных машин вы найдете на нашем портале ОЛАДЕ.РУ
