Главный тормозной цилиндр: устройство, проверка и прокачка (основные неисправности гтц)

Ремонт вакуумного усилителя тормозов

https://youtube.com/watch?v=iTMZDTj0ats

Если на ВАЗ 2110 вакуумный усилитель имеет неисправности, то их можно определить по таким признакам:
Педаль тормоза во время нажатия на нее отзывается шипящим звуком, зачастую растут обороты двигателя; Увеличивается расход топлива. Не заводя двигателя, необходимо несколько раз нажать на тормоз (как при прокачивании); После 5-го 6-го нажима зафиксируйте педаль в нажатом положении, заведите мотор; Как только двигатель запустится, педаль самостоятельно немного перемещается вперед. Это при исправности вакуумного усилителя. Если же вакуум не создается, тогда первым делом необходимо проверить соединения и сам шланг на герметичность, а также обратный клапан вакумника ВАЗ 2110.

Зачастую причина в неисправности (разрывах, трещинах) частей из резины, которым требуется замена. В таком случае поможет ремонт, а именно замена неисправных частей, на исправные. Ремонт может потребоваться внутренней детали, к примеру диафрагме, в ней со временем может появиться дырка. Диафрагма продается в составе ремкомплекта. Цена ремкомплекта ВУТ ВАЗ 2110, колеблется в районе 250-400 рублей

Чтобы произвести замену вакуумного усилителя, необходимы такие действия: Открутить гайки, скрепляющие вакуумный усилитель с главным цилиндром ключом на 17; Затем главный цилиндр осторожно снять со шпилек, не повредив трубок; С помощью отвертки поддеть стопорную скобу, вынуть палец толкателя; Открутить две гайки, крепящие вакумник к кронштейну, отсоединить его

Теперь стала возможной замена этого устройства на новое. Замена вакумника производится в последовательности наоборот. Затем устанавливается кнопка стоп-сигнала и регулируется свободный ход педали, который должен составлять 3 5 мм. Снятие, разборка и сборка вакуумного усилителя УАЗ-3151 При выходе усилителя из строя на поршни главного цилиндра передается только усилие от ноги водителя через толкатель 33 (см. рис. 1), клапан управления, буфер 20 и шток 7. Повышенная величина усилия на педаль указывает на необходимость осмотра и, возможно, ремонта усилителя. При выходе из строя уплотнителей, пружин и других деталей усилитель снимите с автомобиля, отсоединив предварительно от него главный тормозной цилиндр, шланг, педаль и разберите. Перед разборкой нанесите метки на корпусе и крышке, чтобы при сборке установить их на свои первоначальные места.

Рис. 1. Вакуумный усилитель Разбирайте и собирайте усилитель в специальном приспособлении с помощью небольшого пресса. Усилитель установите четырьмя болтами, с надетыми на них резиновыми втулками для предохранения резьбы от повреждения в отверстия неподвижно установленной плиты. На два болта крышки вторичной камеры, также предохранив предварительно их резьбу, установите специальный рычаг с отверстиями под эти болты и, надавливая на него с небольшим усилием прессом, поверните крышку до совмещения выступов на корпусе усилителя с впадинами на крышке. Прочие операции не требуют специальных приспособлений. При сборке рабочие поверхности трения деталей 6,17, 24, 25 и контактирующие поверхности крышки 1 с диафрагмой 18 смажьте смазкой ЦИАТИМ 221.

После сборки усилитель проверьте на работоспособность и герметичность. Для этого присоедините шланг к обратному клапану и при работающем двигателе приложите усилие 196 294 Н (20 30 кгс) к толкателю 33. При этом корпус клапана управления вместе с толкателем должен перемещаться до упора. После снятия усилия с толкателя 33 корпус клапана управления должен возвратиться в исходное положение. По истечении 2 3 мин после остановки двигателя при нажатии на толкатель 33 должно прослушиваться шипение воздуха, поступающего в усилитель через клапан управления. Перед установкой главного тормозного цилиндра на усилитель отрегулируйте вылет штока 7 относительно привалочной плоскости крышки 1 на величину 7,78 8 мм и вылет толкателя 33 относительно привалочной плоскости корпуса 23 на величину 134,7 136,3 мм.

Снятие и разборка регулятора давления

Снятие и разборку регулятора давления производите в следующем порядке:

1. Отсоедините трубопроводы, ведущие к регулятору.
2. Отсоедините регулятор от кронштейна (основания).
3. Отверните пробку 14 (см. рис.233) со стороны торца корпуса.

рис.233. Peгулятор давления: 1-поршень; 2-уплотнительное кольцо поршня; 3,6-опорная шайба пружины поршня; 4-пружина поршня; 5-корпус; 7-уплотнитель головки поршня; 8-втулка корпуса; 9-опорная шайба втулки толкателя; 10-втулка толкателя; 11-кольцо уплотнительное толкателя; 12-опорная тарелка; 13-пружина втулки толкателя; 14-пробка; 15-прокладка пробки; 16-перепускной клапан; 17-заглушка; 18-втулка поршня; 19-стопорное кольцо; 20-защитный чехолСнимите защитный чехол 20 и стопорное кольцо 19.
Выньте поршень 1 из корпуса со всеми внутренними деталями.
Отверните перепускной клапан 16.

Контрольную заглушку 17 не рекомендуется снимать без надобности

Поршень вынимайте из корпуса осторожно в сторону торца под защитный чехол, чтобы не повредить уплотнительные кольца. Если поршень не вынимается свободно из корпуса, сначала слегка подтолкните его со стороны торца под пробку

Cборку и установку регулятора производите в следующем порядке:

1. Соберите поршень 1 с уплотнителем 7 (см. рис.233).
2. Установите в корпус регулятора 5 втулку 8 корпуса, подсобранный поршень с уплотнителем, опорную шайбу 6, пружину 4 поршня, опорную шайбу 3, уплотнительное кольцо 2, втулку 18 поршня и стопорное кольцо 19.
3. Установите в корпус регулятора опорную шайбу 9, уплотнительное кольцо 11, втулку 10 толкателя, второе уплотнительное кольцо 11, опорную тарелку 12 и пружину 13 втулки.
4. Подсоберите пробку 14 с прокладкой 15 и заверните ее в корпус регулятора.
5. Заверните в корпус регулятора перепускной клапан 16.
6. Установите защитный чехол 20, колпачок перепускного клапана и контрольную заглушку 17 (если она вынималась).

• пробки 14: 43-57 Н*м (4,4-5,8 кгс*м):
• клапана 16: 10-14 Н*м (1,0-1,4 кгс*м).

Источник статьи: http://uaz.service-manual.company/rabochaya-tormoznaya-sistema/snyatie-i-razborka-regulyatora-davleniya-uaz/

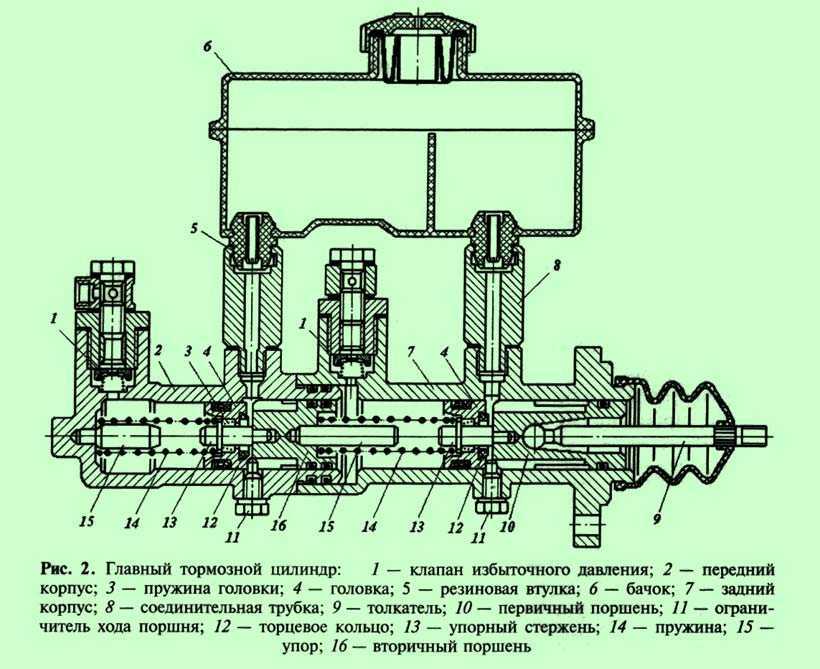

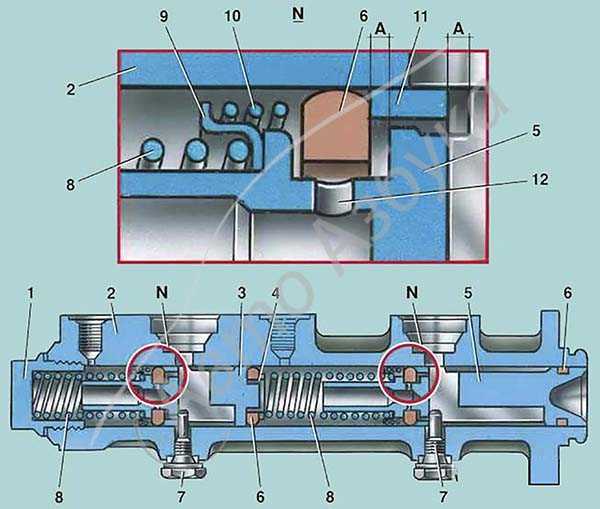

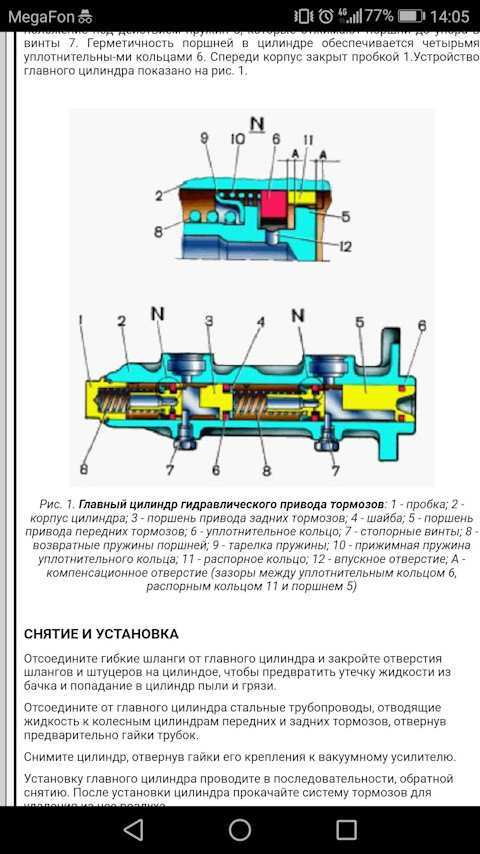

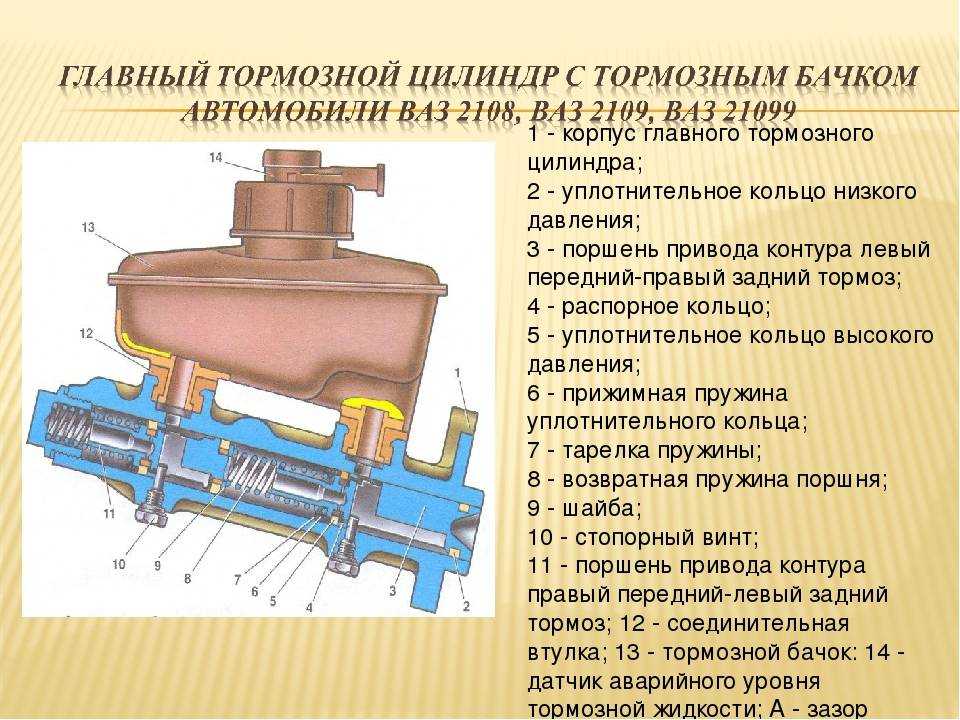

Принцип работы

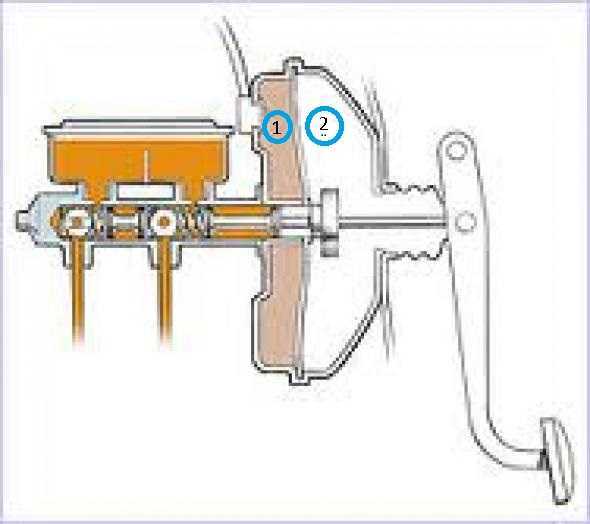

Теперь рассмотрим, как все работает: за счет воздействия пружин поршни установлены в исходном положении. При этом компенсационные каналы открыты, камеры полностью заполнены жидкостью (система соединена с атмосферой).

При нажатии на педаль тормоза водитель перемещает соединенный с ней шток. Этот шток, преодолевая усилие пружины, толкает первый поршень. Перемещаясь, он закрывает компенсационный канал, что приводит к герметизации контура (он отсоединяется от атмосферы) и открывает перепускной (жидкость из бачка поступает в полость за поршнем). При этом в камере начинает возрастать давление. Одна часть жидкости из нее идет в трубопроводы, воздействуя на тормозные механизмы, другая же – толкает второй поршень. Он, перемещаясь, делает то же самое, что и первый – закрывает один канал и открывает другой, а также выталкивает жидкость в трубопроводы.

При отпускании педали, пружины возвращают поршни в исходное положение. При этом, имеющаяся за поршнями жидкость возвращается обратно в бачок через перепускной канал (все это исключает возникновение разрежения). Став в начальное положение, поршни открывают компенсационные каналы, соединяя систему с атмосферой (происходит выравнивание давления в ней).

Теперь рассмотрим, как же работает ГТЦ в случае, если один из контуров потерял герметичность. Для начала разберем ситуацию, когда поврежден контур, за работу которого отвечал первый поршень. Поскольку он разгерметизирован и жидкости перед поршнем нет, то при нажатии на педаль, давление в камере не будет повышаться. Поршень, не встречая сопротивления, сместится до упора и уже механическим способом начнет воздействовать на второй поршень. А тот в свою очередь, передвигаясь, выполнит свою функцию – обеспечит нагнетание жидкости в механизмы своего контура.

В случае разгерметизации контура, за который отвечает второй поршень, все работает несколько по-иному. При нажатии на педаль, первый поршень начнет срабатывать как положено и в камере перед ним начнет возрастать давление. Но поскольку его не будет во второй камере, то не возникнет сопротивления и второй поршень под действием давления сместится и упрется в стенку корпуса. Это обеспечит выдавливание жидкости из первой камеры в трубопроводы контура.

Как провести проверку ВУТ

В реальности проверка правильной работы вакуумного устройства дело достаточно простое, с которым сможет справиться даже новичок. Мы приведем три способа, как проверить вакуумник на исправность.

Вариант 1

• Заведите свой автомобиль и дайте ему поработать на «холостом ходу» примерно 7мин.
• Заглушите мотор и полностью выжмете тормозную педаль для создания вакуума в тормозном устройстве.
• Сначала отпустите педаль, а затем выжмите ее снова.

В том случае, если вакуумное тормозное устройство вышло из строя, то во время второго нажатия на педаль, вы ощутите значительное сокращение ее хода (по сравнению с первым нажатием). Это происходит от того, что безвоздушное пространство больше не может создаваться. Но если при повторном нажатии вы не ощутили разницы, то это говорит о том, что система тормозов работает нормально. Перейдем ко второму варианту проверки.

Вариант 2

• При выключенном двигателе машины, нажмите на «тормоз» 6-8 раз.
• Выжмите до максимума тормозную педаль и заведите двигатель.

При отсутствии проблем в вакуумном тормозном устройстве, в системе начинает создаваться безвоздушное пространство. По этой причине диафрагма начинает давить на шток, который потянет толкатель, соединенный с педалью. И тормозная педаль (даже когда она до конца выжата) станет немного идти вниз.

Вариант 3

Данный тест по проверке вакуумного тормозного устройства помогает выявить, есть ли воздушные утечки.

• Заведите двигатель.
• Выжмите тормозную педаль до конца и сразу же заглушите мотор.

Выжатая педаль должна оставаться в этом положении в течение примерно 30 сек. Это показывает, что проблемы отсутствуют. Но если она начинает двигаться к исходному положению, значит, возрастает давление в рабочей камере. Это указывает на проблемы с механизмом.

Проверка вакуумного усилителя

Это интересно: Как проверить опорный подшипник стойки амортизатора

Выбор, замена и обслуживание тормозных цилиндров

При выборе рассматриваемых деталей необходимо строго придерживаться рекомендаций производителя транспортного средства. При установке цилиндров другой модели или типа возможно ухудшение работы тормозов, что недопустимо.

В процессе эксплуатации главный и рабочие цилиндры не нуждаются в специальном ТО и без проблем служат на протяжении многих лет. При ухудшении функционировании тормозных механизмов или всей системы необходимо диагностировать цилиндры и в случае их неисправности — просто заменить. Также периодически нужно проверять уровень тормозной жидкости в бачке и при необходимости пополнять ее.

Основные неисправности

Несмотря на простоту конструкции и небольшое количество подвижных элементов, ГТЦ нередко перестает нормально выполнять свои функции из-за неисправностей.

Выявить поломку ГТЦ несложно. Первые сигналы о неисправности подаст тормозная педаль. Любое изменение в ее поведении при нажатии (легкость, увеличение усилия и т. д.), указывает на поломку. Но она будет сигнализировать о появлении проблем во всей системе. Более точно выявить неисправность позволяет проверка системы на трассе (авто разгоняется, а после осуществляется экстренное торможение). А далее по следам определяется, как работает система. После только остается визуально осмотреть все составные части привода на наличие подтеков.

Основными неисправностями главного тормозного цилиндра являются:

Главный тормозной цилиндр теряет свою герметичность обычно из-за сильного износа или повреждения уплотняющих манжет. При этом жидкость может перетекать между камерами, а также выходить наружу из корпуса. При этом в систему проникает воздух. В результате значительно снижается давление и эффективность тормозной системы ухудшается.

Видео:Замена главного тормозного цилиндра ваз 2108 2109 2110

Подсос воздуха в системе может происходить из-за закупорки вентиляционного отверстия в крышке бачка. Из-за этого при перемещении жидкости в бачке образуется разрежение, которое компенсируется воздухом, проникающим через манжету. В итоге, завоздушивание системы становится причиной падения эффективности работы системы.

Заклинивание поршня может произойти по двум причинам – попаданием сора внутрь цилиндра через бачок или образованием ржавчины на внутренних поверхностях корпуса. Это приводит к тому, что один из контуров прекращает работу.

Восстановление работоспособности ГТЦ возможно только в случае износа или повреждения уплотнителей или же засорении. Для проведения ремонта продаются специальные ремкомплекты.

Зачастую промывка цилиндра и замена резинотехнических элементов позволяет полностью восстановить работоспособности. Но бывают и случаи, когда такие меры не помогают и решить проблему можно только путем замены узла в сборе.

Проблемы, возникшие с тормозами в пути, считаются критическими и подлежат немедленному устранению. Виновником неисправности зачастую является основной цилиндр, установленный в подкапотном пространстве и жестко соединенный с педалью. Чтобы выяснить причину поломки и самостоятельно отремонтировать агрегат, необходимо знать устройство главного тормозного цилиндра (ГТЦ) и его принцип действия. В процессе диагностики нужно различать и отсеивать неполадки других элементов системы.

Причины тугой педали

О качестве функционирования тормозной системы чаще всего говорят те ее внешние элементы, с которыми взаимодействует водитель во время езды. Именно свободный ход педали тормоза, достаточно удобный для его ноги, обеспечивает хорошее управление автомобилем. В целом, бывает твердая педаль тормоза, мягкая или средняя. Причин для каждой есть несколько.

Слишком жесткая педаль тормоза не всегда является таковой по ряду стандартных и привычных причин. Проблема может заключаться и в особенностях конкретной модели. Иногда случаются ситуации, когда твердая педаль тормоза является банальной особенностью определенного производителя. Тот же большой ход педали тормоза также свойственный некоторым его типам. Когда не возвращается педаль тормоза это огромная проблема.

Если педаль тормоза дубовая, то есть довольно туго нажимается, то здесь есть два варианта – либо навестить автосервис, либо попытаться решить проблему собственноручно, что представляет собой немалый риск. В общем, здесь нужно немедленное решение, так как езда с ней очень опасна не только для самого водителя, но и для окружающих.

Существует восемь наиболее распространенных причин:

• Неполадки с концевиком усилителя вакуумного типа. В таком случае необходимо его заменить и дело в шляпе;
• В том же вакуумном усилителе есть специальный клапан обратного действия. Он может начать заедать или же прекратить срабатывать, но простой его замены будет достаточно, чтобы возвратить все на свои места;
• Также производитель устанавливает специальный воздушный фильтр в вышеупомянутой части системы, предназначенный для предотвращения попадания различный сторонних элементов в механизм системы торможения. Если он засоряется, то жесткая педаль тормоза это то, с чем получит возможность познакомиться водитель. В таком случае фильтр следует заменить;
• Так как в структуру усилителя входит специальный клапан, то появляется риск возникновения новой “радости” – заедание корпуса этого клапана. Именно этот случай довольно серьезный, поэтому здесь уже необходима полная замена;
• Его диафрагма также может стать проблемной. Она может обзавестись прорывом или трещинами по разным причинам, но независимо от типа ее поломки, также требуется полная замена усилителя;
• Еще одной распространенной причиной того, что водителю свободный ход педали тормоза его машины снится во снах, является утечка топлива непосредственно в камеру данного элемента. Такое может происходить из-за поломки вышеупомянутого обратного клапана, что требует не только его замены, но и усилителя в целом;

• Шланг, соединяющий впускной коллектор и усилитель, во время эксплуатации автомобиля постепенно изнашивается. Это «лечится» заменой шланга. Также он может ослабляться на штуцере по разным причинам, одной из которых вполне может выступать хомут. Здесь уже поможет либо подтяжка самого хомута, либо его полная замена. Сами шланги могут запросто деформироваться во время суровых морозов из-за разницы температур, ведь во время езды механизмы автомобиля нагреваются до достаточно высоких градусов. В таком случае, тугая педаль тормоза является только одним из вариантов возможных неполадок;
• И последняя причина – все из-за некачественной тормозной жидкости и через частое попадание сторонних жидкостей в цилиндры, что приводит к постепенному уничтожению их уплотнительных колец. Уже в этой ситуации без ремонта самих цилиндров и замены плохой жидкости на качественную – не обойтись, иначе ситуация будет только усугубляться.

Все вышеперечисленное в первую очередь свидетельствует о том, что только в случае плохого ухода за автомобилем появляются самые разные неприятные ситуации. К примеру, необходимо регулярно проверять, насколько хорошо выполняет свою работу вакуумный усилитель.

Для проведения такой диагностики существует ряд способов:

• Первый способ заключается в том, чтобы включить двигатель и дать ему поработать до полной разрядки системы. Если после этого педаль тормоза дубовая, то проблема заключается в шланге или усилителе. Потом следует остановить работу мотора, дать ему постоять несколько минут, а потом вновь проверить работу системы и проследить за этим процессом от “А” до “Я”. Если после такой процедуры системе торможения явно не хватает “легкости” во время ее отклика, то виноват, скорее всего, клапан усилителя;
• Второй же способ заключается в нажимании при неработающем двигателе, с целью снять нагнетание и полностью разрядить систему тормозов. Потом нужно включить мотор, не отпуская педаль. Когда усилитель находится в полноценном рабочем состоянии, то все хорошо. В противном случае следует проверить работоспособность его деталей.

Стук в двигателе на холодную.

Если данный симптом наблюдается на автомобиле, значит какие-либо тепловые зазоры нарушены.

Стучит распредвал

Стук в двигателе на холодную будет появляться на первых секундах работы при значительной выработке на распределительном валу.

С попаданием масла на распределительный вал, стук будет становиться меньше и в конечном итоге вовсе исчезнет. При сильном износе, стук может продолжаться довольно длительное время, и прекратится лишь после прогрева. Локально его можно будет услышать в верхней части мотора.

Основные причины появления стуков в двигателя из-за износа распределительного вала:

• Некачественное масло
• Несвоевременная замена масла
• Маслянное голодание
• Наличие вредных присадок

При изношенном распредвале, велика вероятность снижения компрессии в двигателе, особенно это актуально для моторов оснащенными гидрокомпенсаторами.

По признакам описанном выше, можно лишь косвенно предположить, что распредвал не в порядке. Для того чтобы более точно это узнать, нужно снимать верхнюю крышку двигателя и визуально осматривать и проверять наличие выработки на распределительном валу.

Неисправен коленвал

Данный симптом, уже не такой радостный. Если распредвал можно без проблем заменить, не снимая мотор, то тут скорее всего нужно будет делать капитальный ремонт.

Дело в том что глухой стук двигателя на холодную, чаще всего говорит о том, что это стук коленвала и вероятно у него есть износ. Стучать могут подшипники коленвала, а может и сам коленвал из-за увеличения тепловых зазоров в коренных и шатунных вкладышах. Возможен так же стук шатуна у которого провернуло вкладыши.

Статья в тему: Как проверить уровень масла в автомате (АКПП)

Если в первом случае можно будет заменить подшипники, то в случае если стучит шатун последствия могут быть более серьезными, и если запустить можно попасть на расточку или замену коленвала.

Важно отметить, что при появлении любого стука в двс, нужно обязательно провести комплексную диагностику и выяснить причину. В противном случае, можно попасть на большую сумму денег за ремонт ДВС или же его замену

Ремонт ВУТ

Далеко не все автомобили позволяют вмешиваться в конструкцию ВУТ. Но иногда это возможно, например на старых вазовских моделях.

Регулировка штока

На некоторых автомобилях конструкция усилителя предусматривает возможность регулировать длину штока. Обычно нормируется его выступание за фланец усилителя в демонтированном состоянии. Проводить эту операцию приходится крайне редко, поскольку все усилители уже отрегулированы на заводе, а в дальнейшем эта величина не изменяется.

Но иногда подобной регулировкой удаётся уменьшить нежелательно большой свободный ход педали. Для этого ВУТ демонтируется, а длина штока изменяется его вращением при ослабленной контргайке.

В больших пределах делать это нельзя, поскольку либо недопустимо вырастет свободный ход, либо начнётся самопроизвольное срабатывание ВУТ с подтормаживанием колёс на ходу.

Обратный клапан

Эта достаточно простая деталь устанавливается между корпусом усилителя и вакуумным шлангом.

Проверить его просто, он должен пропускать воздух при продувке в одном направлении и блокировать при другом. При малейших сомнениях эту простейшую деталь надо заменить.

Шланги

Самым простым случаем может быть потеря герметичности подводящего разрежение шланга. Его несложно и недорого поменять на новый, никаких особых требований к нему, кроме бензостойкости и подходящих размеров не предъявляется.

Ремкомплект для ВУТ

Глубокий ремонт с использованием ремкомплекта можно рассматривать скорее как хобби, чем как действия, связанные с реальной необходимостью. Проще заменить узел в сборе. Тем не менее, ремкомплекты к старым машинам существуют.

Прежде всего в него входит резиновая диафрагма, разделяющая камеры. Иногда она рвётся при прочих исправных деталях. Также в составе комплекта имеются резиновые гофрированные чехлы штоков и уплотнительные кольца. Иногда ещё и обратный клапан вакуумного шланга.

Для замены всех этих деталей усилитель надо снять и разобрать. При разборке потребуется отогнуть завальцовку, соединяющую половинки корпуса, после чего разъединить корпус, придерживая возвратную пружину диафрагмы.

После замены резиновых деталей корпус собирается в обратном порядке и его половинки завальцовываются.

Ездить с неисправным усилителем категорически нельзя. Вся система тормозов рассчитана на его наличие и не сможет обеспечить безопасность при неполадках в одном из своих важных элементов конструкции.

Как проверить главный тормозной цилиндр

Техобслуживание и диагностика авто предусматривает проверку уровня тормозной жидкости каждую неделю: при резком уменьшении можно судить об утечках

Кроме того, ее важно своевременно менять, так как со временем ухудшается качество жидкости, что приводит к преждевременному износу частей

Стоит обращать внимание и на совместимость с манжетами, так как некоторая автохимия может их повредить. И, конечно, следует своевременно менять все резиновые уплотнители, обращая внимание на заявленный производителем срок службы

Оптимальным будет прибегать к ремкомплекту со всеми резинками каждые 100 тысяч км пробега, и лучше не экономить на качестве комплектующих.

При появлении симптомов неисправности ГТЦ желательно проверить его, и начать необходимо с визуального осмотра. Если при осмотре корпуса будут обнаружены капли тормозной жидкости, следует демонтировать гидроцилиндр для поиска проблемы с герметичностью. Также к распространенным неполадкам можно отнести перетекание жидкости через уплотнители, что несложно проверить: если при нажатии на педаль из бачка будет слышаться бульканье, уплотнители подлежат замене

И, конечно, особое внимание стоит уделить поведению педали: как уже отмечалось, короткий ход или провалы могут говорить о необходимости чистки цилиндра и замены всех резиновых элементов. Лучше всего об их состоянии можно судить, демонтировав деталь и разобрав ее: иногда помимо незначительных повреждений прокладок можно обнаружить и трещину в самом цилиндре

В таком случае деталь придется заменить целиком.

Подведем итоги

С учетом вышесказанного становится понятно, что любые отклонения от нормы в работе тормозной системы (как мягкая педаль тормоза, так и твердая педаль тормоза или же совокупность проблем), требуют немедленной диагностики. После определения неисправности необходимо качественно устранить проблему.

Также нужно своевременно менять жидкость, прокачивать тормоза, осматривать тормозные шланги на предмет дефектов и протечек, вовремя устанавливать новые тормозные колодки, диски или барабаны, смазывать направляющие тормозных суппортов и т.д. Такой подход позволит безопасно эксплуатировать автомобиль и добиться качественно работы тормозной системы в любых условиях.
