Как снять вакуумный усилитель приора хитрости жизни

Места подсоса

На Приоре имеется несколько мест подсоса воздуха и в ходе проверке необходимо проверять каждое место, дабы исключить его или же наоборот найти.

Как только Вы выбрали удобный для себя способ проверки, из указанных ваше, можно приступать к поиску места.

Хомуты

Проверка соединений хомутов на впускной гофре возле ДМРВ и дроссельной заслонки, а так же шлангов соединяющих ресивер и ДЗ. Хомуты должны быть хорошо затянуты, а шланги, которые ими зажаты, не должны прокручиваться на штуцерах. Плохие хомуты рекомендуется заменить на новые.

Гофра и шланги

Проверка целостности самой гофры и шлангов. Гофра не должна иметь сколов трещин и порывов, внимательно осмотрите ее при необходимости замените на новую. Шланги не должны иметь трещин.

РХХ (в Приорах без Е-ГАЗ)

Проверка уплотнительного кольца на регулятора ХХ. Проверку кольца необходимо проконтролировать демонтировав регулятор ХХ. Для этого откручиваем два винта под крестовую отвертку и вынимаем РХХ меняем кольцо на новое и ставим обратно.

Устройство

На машине установлены и, в основном, надежно действуют гидравлические тормоза. Они двухконтурные, имеют диагональное распределение. То есть, если вдруг подвела одна часть, то возможно торможение другим контуром. Ради безопасности, тормоза ВАЗ 2110 срабатывают по диагонали, один контур – это правое переднее и левое заднее колеса, другой – также по диагонали.

Такое устройство позволяет качественно (без заноса и других неприятностей) затормозить даже в случае неисправности, если пропали тормоза в одном из контуров.

Рассмотрим устройство тормозной системы. В гидропривод входят вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.

Кроме того, гидропривод оснащен трубопроводами, разделенными на два контура, шлангами и тормозными механизмами, обеспечивающими торможение передних и задних механизмов.

Приводит в действие гидропривод педаль, находящаяся в салоне (средняя). Вот главные составляющие гидропривода:

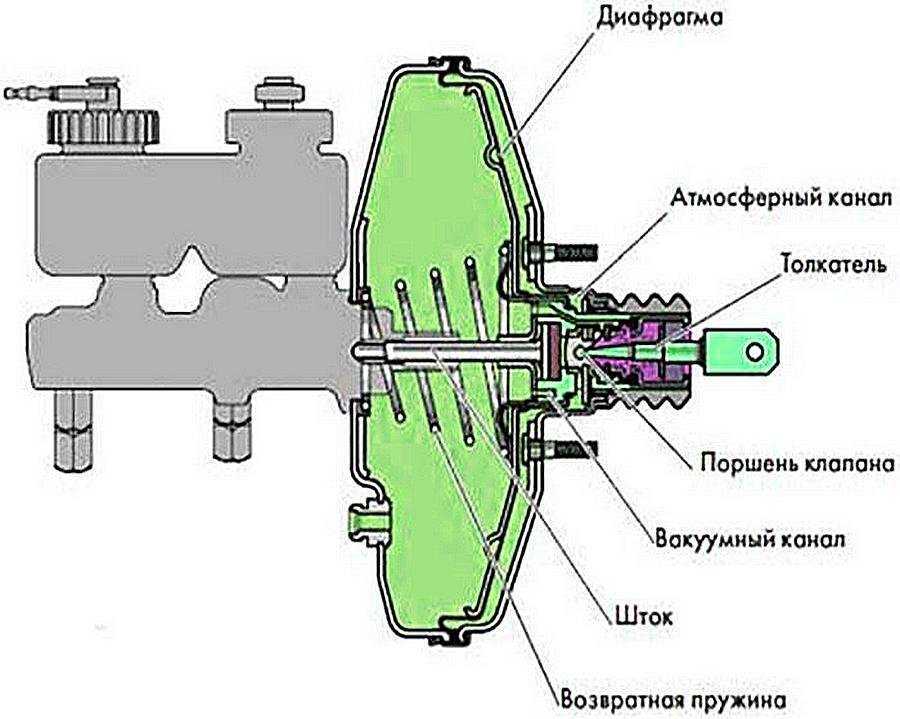

Вакуумный усилитель. Он сконструирован таким образом, что создает давление на поршень главного цилиндра, и таким образом вызывает торможение; Вакумный усилитель тормозов
Привод регулятора давления. Именно через него к задним механизмам тормозов поступает рабочая тормозная жидкость; Привод регулятора давления тормозов
Сам регулятор давления. Уже по названию понятно, что данное устройство отвечает за силу давления, его уменьшение или усиление. Делает он это в зависимости от того, насколько нагружена задняя ось машины; Регулятор давления
Главный цилиндр с поршнями, оснащенный бачком. Заливная горловина бачка оснащена датчиком аварийного уровня ТЖ; Главный тормозной цилиндр
Тормозной механизм для переднего колеса. Его главные детали – диск, колодки и колесные цилиндры. В механизме также предусмотрен сигнализатор для предупреждения полного износа и неисправности накладок; Тормозной механизм переднего колеса
Тормозной механизм для заднего колеса. В отличие от передних, дисковых тормозных механизмов задние – барабанные. Такова заводская комплектация. Однако многие автовладельцы считают, что их устройство не обеспечивает качественное торможение, и меняют их на дисковые. Тормозной механизм заднего колеса

Тормоза требуют к себе внимания. Не дожидаясь, когда загорится контрольная лампочка, сигнализирующая о критичном уровне ТЖ или износе накладок, а тем более, не доводя до того, чтобы тормоза вообще пропали, нужно проводить профилактические проверки.

Особое внимание – всем соединениям и шлангам, поскольку «убежавшая» тормозная жидкость не даст возможности произвести торможение, а отсюда и до трагедии недалеко

Как поменять вакуумный насос на Лада Калина

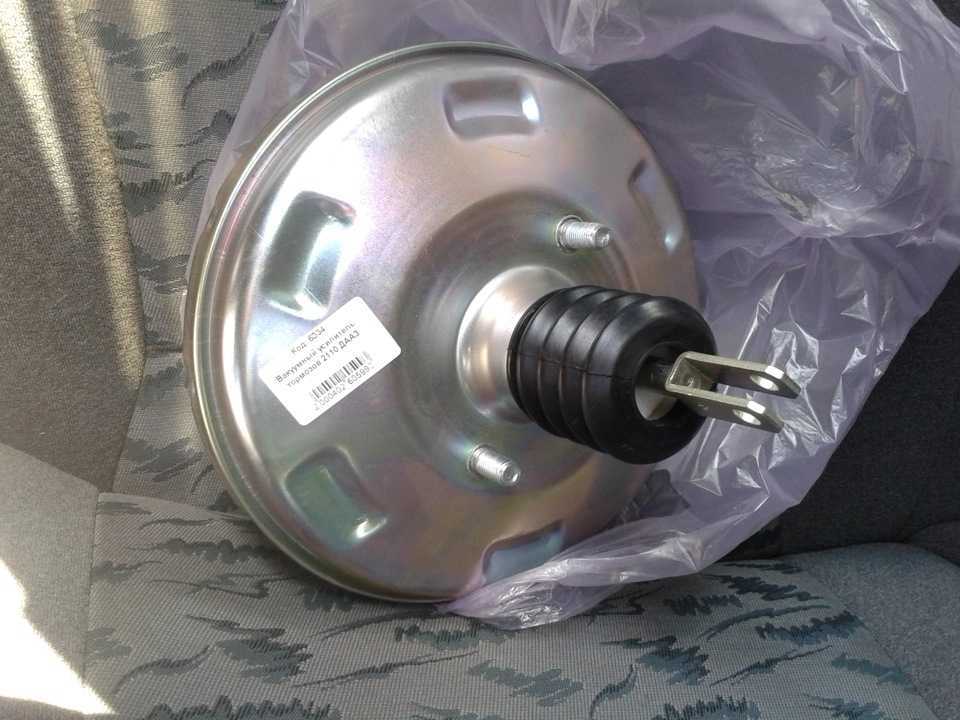

Новая деталь обойдется владельцу «Калины» минимум в 2000 рублей. Б/у элемент реализуется на вторичном рынке по средней цене в 1000 рублей за экземпляр в состоянии близком к идеальному. На рынке встречаются вакуумные усилители сторонних производителей:

ДААЗ — средняя цена 1800 рублей;
ВолгаПромМаркет — средняя цена 1700 рублей.

Если в приоритете не цена, а долговечность, то можно заказать более качественные аналоги с увеличенным ресурсом отечественного и импортного производства. Например, производитель TRIALLI заверяет, что их устройство сохраняет герметичность в диапазоне температур (-55°С)-(+155ºС). Цена: 2500 рублей.

Наиболее качественный аналог предлагает компания Lucas. Ее модель «Lucas TRW-10» подойдет к большинству современных ВАЗовских авто. Усилитель собран из высокопрочных материалов, главная камера имеет увеличенный диаметр. Цена соответствующая: 13-15 тыс.руб.

Процедура замены

Для установки нового вакуумного усилителя автолюбителю потребуются:

накидной ключ на «13»;
пассатижи;
отвертка под прямой шлиц.

До начала работ автовладельцу рекомендуется изучить руководство по эксплуатации, чтобы запомнить расположение узлов, места крепления, количество крепежа.

Снять АКБ;
Открутить 2 гайки со шпилек старого вакуумного усилителя. С помощью этих гаек деталь крепится к тормозному цилиндру;
Отвести главный цилиндр в сторону. Делать это нужно аккуратно, чтобы не повредить шланги;

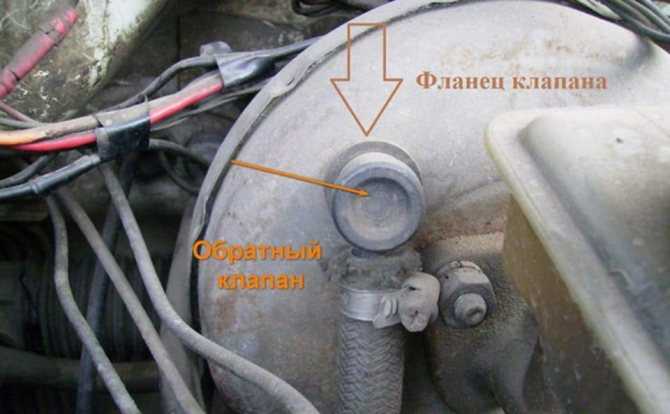

Отсоединить от обратного клапана резиновый шланг со штуцером. Этот шланг отвечает за разрежение, с его помощью создается вакуум в главной камере;
Демонтировать болт-палец педали тормоза;
Открутить гайки крепления усилителя тормозов со стороны салона;
Произвести установку детали в обратном порядке.

При установке желательно, чтобы новая деталь имела тот же номер по каталогу, что и оригинал. При установке резинового шланга со штуцером нужно тщательно проверять герметичность соединения. Место крепления усилителя тормозов к щитку передка нужно промазать герметиком, чтобы обеспечить максимальную герметичность.

ВАЗ 2170 | Замена вакуумного усилителя тормозов

Вам потребуются: ключи «на 13», «на 14», «высокая» торцовая головка «на 12», пассатижи, линейка.

1. Ослабьте хомут крепления вакуумного шланга к штуцеру усилителя…

2. …сдвиньте хомут по шлангу и отсоедините шланг от усилителя.

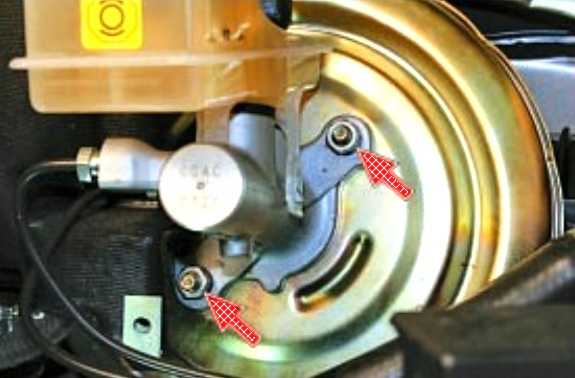

3. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю…

4. …и, не отсоединяя от главного цилиндра трубопроводы, отведите его в сторону.

Не отводите главный цилиндр на расстояние большее, чем это требуется для снятия усилителя, во избежание повреждения трубопроводов.

Уплотнитель главного тормозного цилиндра, установленный в гнездо корпуса усилителя, при каждой разборке соединения заменяйте новым.

5. В салоне под панелью приборов отсоедините от кронштейна педали тормоза выключатель стоп-сигнала (см. «Замена датчиков и выключателей»).

6. Отсоедините вилку толкателя вакуумного усилителя от педали тормоза (см. «Снятие и установка педали тормоза»).

7. Воротком с «высокой» торцовой головкой отверните четыре гайки (четвертая гайка на фото не видна, так как закрыта кронштейном) крепления вакуумного усилителя к кронштейну.

Так расположена четвертая гайка крепления вакуумного усилителя к кронштейну.

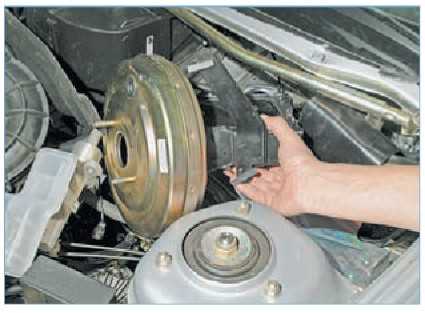

8. …и, немного отведя вперед главный тормозной цилиндр, снимите вакуумный усилитель.

9. Снимите защитный чехол толкателя.

10. Измерьте расстояние от корпуса усилителя до центра отверстия в вилке толкателя. Расстояние должно составлять 278–279 мм. В противном случае отрегулируйте длину толкателя.

11. Удерживая регулировочную втулку, ослабьте контргайку.

12. Заворачивая или отворачивая регулировочную втулку, измените длину толкателя до 278–279 мм.

13. Затяните контргайку, удерживая втулку вторым ключом.

14. Если вы сняли вакуумный усилитель для замены, а на новом усилителе отсутствует толкатель (а также в случае необходимости замены толкателя при износе отверстий его вилки), снимите пружинный фиксатор толкателя…

15. …извлеките толкатель из регулировочной втулки штока усилителя и установите его во втулку штока нового усилителя, закрепив пружинным фиксатором. После этого проверьте и при необходимости отрегулируйте длину толкателя (см. пп. 10–12).

16. Установите усилитель тормозов и все снятые детали в порядке, обратном снятию.

Снятие, замена, установка коленвала и его вкладышей

Симптомы: снизилась эффективность торможения всеми колесами, усилие на педали тормоза заметно возросло.

Возможная причина: неисправен вакуумный усилитель тормозной системы.

Инструменты: набор головок, набор гаечных ключей, набор отверток.

3. Открутите две гайки, скрепляющие вакуумный усилитель тормозов и главный тормозной цилиндр, используя гаечный ключ «на 13».

С особой аккуратностью и осторожностью сместите в сторону главный тормозной цилиндр, не допуская перегибов и скручиваний тормозных трубок

5. Снимите вакуумный шланг вместе с его клапаном с вакуумного усилителя тормозов.

6. Открутите четыре крепежные гайки кронштейна педали тормоза (в салоне под панелью приборов).

7. Демонтируйте кронштейн в сборе с педалью тормоза и вакуумный усилитель тормозов (в моторном отсеке автомобиля).

8. Отсоедините стопорную пластину пальца, поддев ее отверткой, а затем вытолкните палец. Снимите толкатель вакуумного усилителя с педали тормоза.

9. Открутите и снимите две крепежные гайки вакуумного усилителя тормозов к кронштейну педали, используя гаечный ключ «на 13», после чего демонтируйте усилитель с кронштейна.

Примечание. Заменяйте вакуумный усилитель тормозов исключительно идентичной деталью с аналогичной маркировкой.

10. Произведите установку нового вакуумного усилителя тормозов в обратной демонтажу последовательности.

Примечание. В процессе установки вакуумного усилителя нанесите на его поверхность, сопрягающуюся с кронштейном педали тормоза, герметизирующее средство.

Если вы заметили, что для замедления движения или остановки автомобиля приходится прикладывать значительное усилие, а ход педали тормоза при заведенном двигателе уменьшился и стал более жестким – необходимо диагностировать вакуумный усилитель тормозов(ВУТ). Замена ВУТ в случае необходимости может быть легко выполнена своими руками.

Перед проверкой вакуумного усилителя тормозов необходимо убедиться в герметичности шланга, соединяющего его клапан с впускным коллектором. Сделать это можно при помощи визуальной проверки его целостности или же попытки нагнетания воздуха при помощи компрессора с манометром в снятый и заглушенный с одной стороны шланг или же резиновую грушу.

Признаки возникновения проблем в работе

Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.

Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.

При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).

Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).

Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.

Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.

Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.

Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Система ABS автомобиля

Вступление

Со временем эксплуатации автомобиля большое количество его резиновых деталей начинает выходить из строя и подлежит замене. Система инжектора Лады Приоры в качестве уплотнителей использует резиновые кольца, со временем они начинают стареть, терять свою эластичность и трескаться от воздействия больших температур.

Для стабильной работы ДВС необходим точный расчет количества топлива и воздуха, но когда в авто появляется подсос воздуха, то стабильной и устойчивой работы от двигателя можно не ждать. О том, как найти и решить проблему с подсосом на Приоре подробно рассказывается в данной статье.

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

Первый способ

Самый простой вариант:

запустить мотор, дать поработать ему около 10 минут;
заглушить двигатель;
выжать тормоз полностью, создав вакуум в усилителе;
отпустить педаль, заново выжать.

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких-либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Третий способ

Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.

Четвёртый способ

Вот что ещё можно сделать:

отсоединить шланг от впускного коллектора;
штуцер заглушить резиновой пробкой — можно трубку не снимать, а просто пережать рукой;
завести мотор, дать ему поработать минут 10;
выжать тормоз.

Если обороты ДВС изменятся — повысятся или понизятся — усилитель травит воздух, нужно ремонтировать. В первую очередь следует проверить пережатый шланг — может, на нём трещины. При тесте лучше его снимать, а штуцер надёжно закрывать.

Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!

Проверка работоспособности

Данная инструкция будет актуальна при проверке вакуумного усилителя на моделях ВАЗ от 2113 до 2115. Так что методика явно универсальная.

Нажмите на педаль тормоза до упора в пол около 4-5 раз. При этом двигатель должен быть не заведен, За счет этих нажатий вы создадите одинаковое давление в двух секциях вашего вакуумного усилителя. Клапан сообщит о проблемах сразу, как только вы начнете давить на педаль. Если в процессе нажатий вы услышите скрипы, это говорит о серьезных неисправностях.
Сделав давление равномерным, заведите двигателя, удерживая при этом педаль тормоза в полу. Если система усиления тормозов исправна, тогда педаль сама поднимется после того, как будет заведен мотор. Если подобного не случилось, тогда вам обязательно придется столкнуться с ремонтными работами.
Если проверка показала наличие проблем с усилителем, не забудьте дополнительно проверить качество крепления шланга и состояние фланца. Когда крепление имеет отклонение от нормы, это может сказываться на отсутствии подъема педали тормоза.

Иногда плохо зафиксированный крепеж становится причиной достаточно дорогого и на самом деле ненужного ремонта или замены вакуумного усилителя. Проведите предварительную проверку, чтобы самому себе не усложнять жизнь.

Когда менять усилитель

Тормоза представляют собой целую систему, которая состоит из множества элементов. Каждый из них должен функционировать правильно и эффективно.

Помимо проверки самого вакуумного усилителя, следует проинспектировать состояние патрубков тормозной жидкости, убедиться в отсутствии протечек тормозного раствора, посмотреть текущее состояние педали тормоза.

Если в системе торможения неисправности не были обнаружены, можно детальнее подумать над вопросом замены вакуумного усилителя.

Ремонтировать элемент не имеет никакого смысла. Проще сразу заняться заменой. От качества и своевременности проведенных работ зависит функциональность автомобиля и мощность, которую способен выдавать ваш двигатель. Недостаток мощности негативно сказывается на скорости движения и комфорте передвижения по городу и за его пределами.

Для замены вакуумного усилителя вам потребуется определенный набор инструментов и материалов. В него входят:

Набор отверток;
Пассатижи;
Накидной ключ на 13 и 17 миллиметров;
Специальный ключ для тормозных трубок;
Новые заглушки;
Новые штуцеры.

Приступаем непосредственно к работе.

Демонтаж вакуумного усилителя может быть осложнен из-за тормозного цилиндра. Потому советуем его снять предварительно. Другой вариант — отсоединить от тормозного цилиндра патрубки и сдвинуть в сторону на время. Тут уже сами решайте, как вам удобнее.
Цилиндр является не главной проблемой. Тяжело справиться с креплением вакуумного усилителя. Просто делать это не очень удобно. Такая уж конструкция у ВАЗ 2114.
Начните с клапана — уберите от него крепежи шланга, извлеките опорную втолку, после чего вы сможете вытащить палец тормоза.
Далее с помощью ключа на 13 миллиметров демонтируются все четыре крепежа вакуумного усилителя.
После всех неудобств проведенной работы, можно будет снять элемент и приготовиться ставить на его место новый усилок.
Для этого вам придется установить специальную крепежную раму. Закручивается рама ключом на 17 миллиметров, после чего устанавливается новый компонент внутрь авто.
Если вы хотите максимально возможно облегчить самому себе работу, не забудьте в первую очередь при обратной сборке соединить педаль тормоза с усилителем с помощью пальца. Уже после этого намного легче справиться с обратной установкой вакуумника на место.

Выполняя замену вакуумного усилителя, обязательно одновременно с этим поменяйте старый вакуумный шланг. Этот элемент далеко не вечный, потому по мере износа он будет негативно влиять на качество и эффективность работы нового вакуумника.

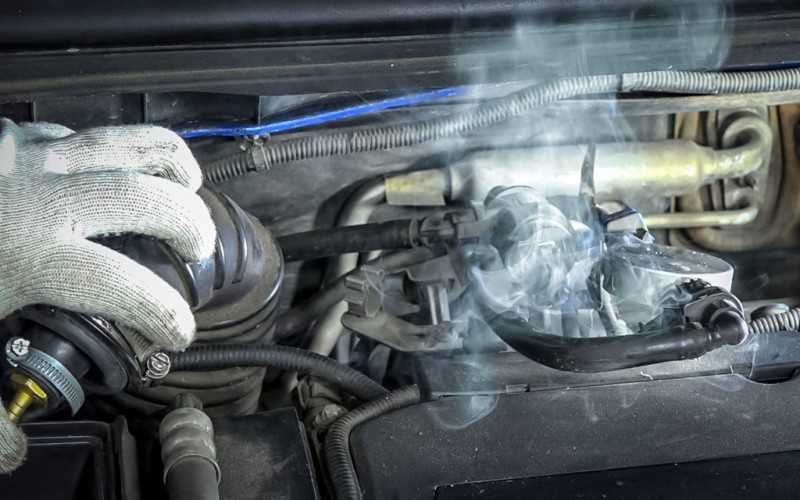

Симптомы подсоса воздуха

Принцип работы инжекторного двигателя основан на смешивании топлива и воздуха в точных пропорциях, количество поступаемого воздуха в двигатель определяется датчиком массового расхода воздуха (ДМРВ). Воздух, который не учтен датчиком, а именно тот, что поступает в двигатель после ДМРВ, будет снижать мощность двигателя и вызывать перебои в его работе.

Следует задуматься о проверке двигателя на подсос, если в работе вашего автомобиля есть хоть один из этих симптомов:

Потеря мощности;
Увеличенный расход топлива;
Плохой или затрудненный запуск ДВС;
Провалы при резком нажатии на педаль газа;
Двигатель не развивает обороты свыше 3000 об/мин;
Плавающие обороты на холостом ходу;

Все эти симптомы напрямую связаны с подсосом.

Воздух в тормозах как исправить проблему

Вакуум тормозов – наиболее частая причина Другое дело, если фактура звука существенно отличается на слух. То есть шипение получается довольно громким и как бы захлебывающимся.

Одновременно при надавливании на тормозную педаль на холодную ощущаем излишнюю тугость ее хода. А также – плавучесть оборотов движка (а иногда и заглохнуть может)

В подобных случаях следует обратить пристальное внимание на вакуумный усилитель, как возможную причину неполадок

Ну, тугая педаль, конечно, еще может быть и от мороза, к примеру, пока главный не прогреется. Но вот обороты и довольно сильное шипение – это уже прямые указатели, что нужно смотреть под капот! Как его проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемом спортивном стиле езды по городу – еще и перегрузкам. Происходит это регулярно даже при размеренном и неторопливом ритме – от данной проблемы никуда не денешься. Поэтому этот узел должен подвергаться регулярному тестированию, чтобы обеспечивать водителю и пассажирам максимальную безопасность езды. Так и в истории с вакуумом для тормозов. Как правило, неполадки в его работе происходят из-за выхода из строя специальной диафрагмы, расположенной внутри устройства.

Она лопается, трескается, перестает выполнять возложенные на нее обязанности – нагнетать вакуум. Иногда сбои дает и выпускной клапан. Доступная каждому водителю проверка работоспособности вакуума своими силами осуществляется следующим способом. Заводим движок и даем ему некоторое время поработать на холостых, чтобы он достиг ;

Глушим мотор;
Нажимаем на тормоз;
Первое нажатие ничем не будет отличаться от обычного, штатного при работающем агрегате.
Педаль нужно выжать максимально: при этом в усилителе идет выдвижение диафрагмы и создается вакуум;

Отпускаем педаль, выжимаем ее повторно. Если с системой нелады, то во время второго подхода вакуум не сможет создаваться, и вы будете тактильно наблюдать нехарактерный малый ход самой педали. Эти перемены говорят о поломке в усилителе тормоза.

Доброго времени! Мужики, подскажите, намаялся. ваз 2115, 2004 г.в. Шипит педаль тормоза при нажатии, ненажатая и выжатая в пол не шипит, теперь о тормозах – все новое, все тормозные цилиндры вкруг новые, новый колдун, новый главный, трещал вакуумник – поменял, новый, не трещит. Поменял шланг на вакумник, один хрен шипит педаль, при том машина хорошо тормозит и главное, не перепускает. В чем причина? Часто езжу с ребенком, очково. Шипит педаль тормоза ваз 2114.

Метки: установка гтц 21214 и вут приора, вут риора, гтц 21214 на 2110, вут приора на 2110

Комментарии 51

Резьбы под трубки в гтц такие же как на десятке?

Блин, а он сильно в диаметре больше? Просто при установке печки нового образца между радиатором и вутом расстояние всего пол сантиметра. Печку выставил ровно, проверял, а вот к вуту она очень близко. Возможно с новой печкой поставить?

Станет как родной. Только педальный узел приора не забудь прикупить(он малёха смещённый) и сверлить ничего не надо.

Я думаю почему не попал сразу на педаль, открутил потом гайки и одел на педаль. Походу перекос есть теперь небольшой. Но педальный узел не буду менять, на моей машине вообще не вариант.

Подскажите, а бачек от 21214 не будет упираться в распорку ? Если что родной десятошный бачек подойдет к ГТЦ 21214 ?

Не мого сказать у меня не распорки, ну с корее всего будет. Если родной бачек и подайдет то окажется под жабо.

А чем стандартный ВУТ от 2110 не устраивает? Если твой ВУТ реально убит, то ставишь нормальный и он и так небо и земля с тем что было… я на той неделе поменял свой, взял Димитровградский цена 980руб. Отлично все работает

Даже не знаю что ответить. Просто захотелось сделать сучше чем было и было бы с новым стандартным вутом, что и получилось.

Здравствуйте! Сегодня сделал себе такую же доработку, поставил ВУТ приора и ГТЦ 21214. Но есть проблема, вут сосет воздух когда выжимаешь педаль тормоза где-то на половину. Т.е. в отжатом состоянии все хорошо, в нажатом до упора тоже, а где-то в середине начинает сильно сосать воздух откуда-то. Кто что скажет, какие идеи? Нерабочий ВУТ? Или может как-то что-то отрегулировать можно, ну хотя бы попробовать…

Да новый был. Сегодня сдал его обратно в магазин и купил в другом месте. Теперь все отлично, ничего не шипит.

Подскажи а для чего гтц от нивы а не приоровский?

Да.так там с завода уже идет. Я просто оставил как есть.

сколько денег потратил на все это дело?

ВУТ от шнивы на 2110 без переделок подходит?

Если оставить десятый гдц то нет, ещё и педальный узел всё равно придётся сверлить.

Правильная доработка! Я себе поставил Шеви вакуум 10, с ГТЦ 21214, передние тормозные диски 284мм и волгосуппорта. Тормоза появились!

А после такой переделки если сесть на иномарку* не кажется что у ино плохие тормоза ?))

))))) как сказать, если учитывать и задние дисковые, то иногда кажется

Диагностика

Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.

Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.
