Замена коробки передач lada kalina sedan (ваз калина)

С аккумулятора отключить клеммы и другие провода, сам АКБвынуть на время ремонта.

Вид на моторный отсек со снятыми и акумулятором.

Отсоединяем рычаг включения коробки передач.

Подвязываем коробку к перекладине, чтобы не упала.

Снимаем колесо, рычаг и вытаскиваем привод, чтобы появилась возможность отодвинуть коробку без слива масла.

Подпорка двигателя обязательна, так как сняты подушки крепления, а они общие у движка и коробки.

После оттягивания коробки образуется щель, позволяющая снять корзину сцепления.

Старое сцепление – накладки кончились и диск уже натерло заклепками.

Перед установкой новых деталей смазываем вилку сцепления.

Для центровки используем пластиковую втулку (некоторые производители включают её в комплект сцепления).

Мелкие проблемы всегда легче и дешевле устранять, чем заниматься капитальным ремонтом узлов.

Симптомы замены

Механические повреждения можно увидеть только после снятия сцепления с автомобиля, но понять его износ можно по определенным изменениям, появившимся в работе механизма.

Производитель полную замену рекомендуется при следующих симптомах:

Зачем необходима замена масла в МКПП?

Производитель автомобилей Lada Kalina, компания АвтоВАЗ, всегда пишет в сервисных книжках о необходимости периодической замены масла. Это касается и трансмиссионной смазки, заливаемой в механическую коробку передач. При этом производитель рекомендует сливать отработанную жидкость каждые 75 тысяч километров пробега. А опытные водители добавляют — при интенсивном использовании автомобиля стоит проверять состояние масла после 50 тысяч километров пробега (а при необходимости, и менять его).

Но какие имеются функции у масла в МКПП на Ладе Калина? Здесь принципы аналогичны прочим автомобилям, оснащенным механической коробкой переключения скоростей. Трансмиссионная смазка предназначена для уменьшения трения при соприкосновении движущихся деталей — шестерней и валов. Вот для каких целей требуется масло в МКПП:

• Уменьшать износ движущихся деталей. При отсутствии смазки шестерни и валы изнашиваются, стираются, из-за дополнительных усилий, связанных с противодействием трению, на них появляются изъяны и трещины. Как следствие — коробку передач приходится ремонтировать (в запущенных случаях — менять целиком). А это приводит к дополнительным тратам на ремонт, и к потере времени и нервов.
• Упрощать переключение скоростей. При недостатке смазки (а также при выработке ее ресурса) передачи переключаются с большим трудом, а рычаг переключения иногда выбивается в нейтральное положение (что приводит к крайне неприятным ситуациям на дороге).
• Уменьшать расход топлива. Для преодоления дополнительного трения приходится тратить дополнительное топливо. Это не только увеличивает затраты на эксплуатацию авто, но и увеличивает износ силовой установки (даже при условии своевременной замены масла в моторе).
• Снижать шум, издаваемый машиной. Этот пункт кажется неочевидным, но лишь до определенного момента — пока из коробки передач не вытечет масло (например, из-за протечки). Стук и гул, издаваемый коробкой передач, по уровню децибелов превосходит даже звук двигателя.

При этом определить, что для Lada Kalina масла не хватает, можно без особых проблем. Причем проверить это можно по поведению автомобиля или по состоянию смазки (обычно стоит проверить и то, и другое). Следующие признаки говорят о необходимости поменять смазку в коробке передач:

• Периодически из МКПП слышится стук, повысился расход топлива, передачи переключаются с некоторым трудом. Перечисленные признаки обычно появляются одновременно. И при их появлении стоит проверить состояние масла в коробке передач.
• Меняется консистенция масла. Оно становится густым, в нем появляются вкрапления грязи и сажи, меняется цвет (в определенных случаях меняется и запах). При редких поездках смазочная жидкость распадается на отдельные фракции — расслаивается. В нижней части коробки передач откладывается своеобразный «ил» — мутная и густая взвесь. А вверху остается прозрачная и текучая жидкость. При этом ни одна из фракций не способна уменьшить трение до необходимого уровня.
• Появляется металлическая стружка. Стоит отметить — при частом появлении металлической стружки дело уже не в масле, а в неполадках внутри МКПП. И здесь рекомендуется обращаться к специалистам, способным отремонтировать авто и (при необходимости) заменить нужные запчасти.

Но стоит учесть — в ряде ситуаций требуется не замена трансмиссионного масла, а полноценный ремонт автомобиля.

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

Ремонт подушки коробки не обходится без многих действий, о которых писалось выше.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

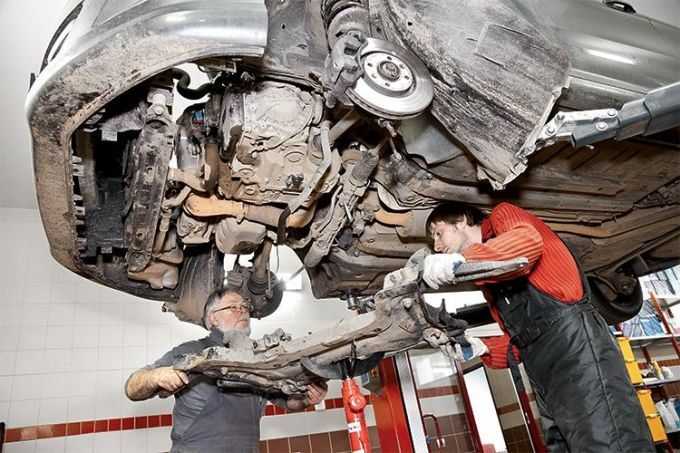

Демонтаж КПП Лада Калина на специализированной СТО.

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Выгоняем воздух из системы охлаждения

Система охлаждения может «завоздушить» по разным причинам, и в первую очередь печка в салоне перестает дуть теплым воздухом, поднимается высокая температура, тосол кипит. Если сжимать верхний и нижний патрубки радиатора, чувствуется, что они пустые, в них нет охлаждающей жидкости. Часто «завоздушивание» происходит после замены радиатора печки, и удалить из системы воздух порой очень сложно. Как вариант, можно установить на нижнем патрубке отопителя под капотом дополнительный тройник, а новый шланг вывести в расширительный бачок сверху, в нижний патрубок от бачка к нижнему радиаторному патрубку следует поставить заглушку.

Как сделать замену выжимного подшипника на «Лада Калина» своими руками

1. Признаки неисправности выжимного подшипника сцепления на Калине
2. Демонтаж КПП и снятие выжимной муфты
3. Установка нового выжимного подшипника
4. Замена подшипника без снятия коробки
5. Как выбрать «выжимник»: номер, размеры, цена
6. Советы по ремонту и полезные видео

Выжимной подшипник (ВП) – шарикоподшипник, который установлен в специальную муфту с пружиной и перемещается по втулке первичного вала. Деталь служит для нажима на диск сцепления, отвода маховика из зацепления с коробкой передач (КП). Выжимной подшипник (Калина ВАЗ 1118, Приора, Гранта), как и сцепление, периодически выходят из строя после длительного пробега или неправильной эксплуатации, обслуживания. В случае возникновения неисправностей сцепления, для ремонта потребуется снять коробку передач, но существует способ, при котором замена выжимного подшипника Калина производится без демонтажа КПП. Многие владельцы ВАЗ 1118, часто задаются вопросом «Сколько стоит замена выжимного подшипника на Калине?», можно с уверенностью сказать, что в автосервисе данный ремонт обойдется примерно в 3000 рублей. Самостоятельная замена по данной инструкции займет у вас 3-4 часа, поэтому выбор остаётся за вами.

Примечание: Стоит отметить, что без снятия коробки сокращается время ремонта, но сам процесс не упрощается.

В статье изложено руководство по замене выжимного подшипника сцепления на Ладе Калина со снятием коробки переключения скоростей, а так же показан способ без её снятия. Дополнительно представлена информация по выбору запчастей, номерам, ценам, размерам. Материал сопровождается множественными фотографиями, а так же вспомогательными видео, в том числе по замене сцепления на Калине. Данная инструкция подойдет владельцам автомобилей Лада Приора, Лада Гранта, ВАЗ 2110-2115.

Замена выжимного подшипника Калина 2, 1118, Кросс, Sport

Чтобы сделать замену потребуется поставить ваш автомобиль на яму или подъёмник. Так же ремонт возможен, если у вас имеются надежные подпорки и домкрат. Стоит отметить, без ямы или подъемника подойдет способ замены, не снимая коробку, который описан в конце статьи.

Важно знать: Для работы лучше всего использовать набор накидных головок с трещоткой. При непосредственном демонтаже МКПП попросите кого-то помочь вам «сдёрнуть» её. Чтобы осуществить замену ВП без снятия коробки, вам понадобиться две шпильки диаметром 10 мм, длинной 30-35 мм

Чтобы осуществить замену ВП без снятия коробки, вам понадобиться две шпильки диаметром 10 мм, длинной 30-35 мм.

Как снять КПП и выжимной подшипник на Калина 2 (1.4-1.6 8кл) своими руками

Замена выжимного подшипника у «Лада Калина» начинается с демонтажа КП, данный процесс подробно описан в пошаговой инструкции с фото / видео. Выполняйте операции по порядку.

1. Открываем капот автомобиля, сразу демонтируем аккумулятор.
2. Далее снимаем воздушный фильтр, раскрутив хомут и отсоединив крепления к кузову.

1. За АКБ расположен тросик сцепления, требуется раскрутить гайку и отсоединить трос от крепежа.
2. Теперь отключите штекер провода датчика скорости, он расположен за «движком», в районе патрубков.

1. Далее находим верхние болты крепления КП к двигателю и откручиваем их.

1. Последние операции сверху КП – это откручивание стартёра и клемм с него, а так же отсоединение тросика сцепления и электропроводки.

1. Убираем передние колеса, скручиваем ступичные гайки. Отсоединяем защиту (брызговики) под крылом.

1. Тут же отключаем клемму провода фонарей заднего хода.

1. Рядом находится балка-растяжка подвески, сначала скручиваем заднюю гайку ключом на 24.
2. Теперь переходим к шаровым опорам, ослабляем гайки и снимаем их с обеих сторон.

1. С этой же стороны на МКПП находим пробку для слива масла, выкручиваем и сливаем в любую ёмкость.
2. Между МКП и двигателем расположен защитный кожух сцепления. Чтобы его снять, открутите гайки по периметру.

1. Переходим к демонтажу кулисы переключения передач. Сначала выкручиваем два болта и убираем крышку.
2. Затем откручиваем винт, который фиксирует соединение кулисы.

1. Следующий шаг – вынимаем из KПП валы приводов колёс с обеих сторон.

Совет: Используйте монтировку или другой рычаг для извлечения приводов. Процесс показан на фото.

1. Возвращаемся к подвеске. Со стороны МКПП необходимо открутить болт крепления рычага, а так же отсоединить растяжку.

1. Далее чтобы снять коробку скоростей и сделать замену выжимного подшипника ВАЗ «Калина» открутите нижние болты крепления КП к двигателю, а так же переднюю подушку. Перед этим обязательно установите подпорку под двигатель.

1. В итоге корпус скоростного агрегата (MKПП-2181) будет полностью отсоединён от сопряженных узлов, и его можно демонтировать. Сначала используем острую широкую отвертку, чтобы отделить узел от двигателя.
2. Затем вручную демонтируем узел. Желательно использовать специальную телескопическую стойку или попросить помощи у напарника т.к КПП не лёгкая. После снятия переходим к замене выжимного подшипника у Лады Калины своими руками.

Как поменять выжимной подшипник на Калине – пошаговая технология

Выжимной подшипник сцепления у Калины 2, 1118, Кросс, Sport (в том числе 8 клапанов) находится в картере (смотри фото в начале статьи), чтобы извлечь старый «выжимник» следуйте инструкции.

1. Сначала отвёрткой извлеките пружину муфты, после чего ВП снимется с вала без затруднений.

1. Далее сделайте осмотр вилки, проверьте плавность хода, отсутствия радиального и осевого люфта, а так же биения. Если вилка в рабочем состоянии, тогда проверьте первичный вал, на котором расположен ВП: шлицы, посадочную поверхность. Не допускаются забоины, трещины, коррозия.
2. После проверки узла, в случае нормального состояния, следует провести замену муфты. В обратной последовательности наденьте муфту на вал (ухо должно без перекосов сопрягаться с вилкой). Закрепите пружину, проверьте плавность работы механизма.

1. Когда будет установлен новый выжимной подшипник сцепления на Калину, можно приступать к монтажу коробки. Операции выполняются в обратной последовательности. Для поднятия КП к силовому агрегату рекомендуется воспользоваться сторонней помощью или телескопической трансмиссионной стойкой.

Какие плюсы?

«Как я уже говорил, Vesta — это лучшее, что сделал завод, и, несмотря на нюансы, плюсов в ней гораздо больше, — рассказывает владелец. — Как и положено Lada, низкая стоимость содержания. Отличный внешний вид, симпатичный салон, безупречная эргономика. Кстати, по ширине салон Vesta заметно шире, чем у конкурентов — возможно, самый широкий в классе. Не забываем и про хорошие ходовые качества: Vesta отлично ведет себя на трассе и при этом по пересеченке ездит, как хороший кроссовер. В плюсы добавляем и высокий клиренс: далеко не все могут этим похвастаться. Нельзя не отметить и богатые комплектации: ABS, ESP и т. д. Ну а конкретно про универсал можно сказать, что багажник мало того, что очень вместительный, так еще и грамотно организован — по сути, никаких дополнительных органайзеров не нужно.

Конкретно моя Vesta получила большой пакет доработок: заменена оптика, перешиты сиденья, салон, вставки, установлена новая мультимедийная система Teyes с видеокамерой заднего хода, контролем дистанции и рядности и даже датчиками давления в шинах. У многих в клубе также установлены аэродинамические обвесы от „Юрол“, но мне Vesta внешне и так нравится».

Снятие и установка Коробки Перемены Передач (КПП) Калина

Работу проводим на автомобильном подъемнике.

Отсоединяем провод от клеммы «минус» аккумуляторной батареи.

Для удобства работы снимите воздушный фильтр.

(Для удобства работы можно снять передние колеса.)

Снимаем левую часть брызговика двигателя.

Если коробку передач снимают для ремонта, слейте из нее масло.

Выверните четыре болта крепления передней крышки картера сцепления…

… и снимаем крышку.

Отсоедините рычаги передний подвески от поворотных кулаков, для чего выверните по два болта крепления шаровых опор к кулакам с обеих сторон автомобиля.

Оперев монтажную лопатку на картер коробки передач, выдавите из нее внутренние шарниры левого…

… и правого привода передних колес. Отведите приводы от коробки передач, перемещая наружу соответствующие амортизаторные стойки передней подвески.

Отсоедините колодки жгутов проводов от выключателя света заднего хода, от соленоида блокировки включения передачи заднего хода…

… и от датчика скорости.

Отверните гайки двух болтов крепления кронштейна реактивной тяги к коробке передач , извлеките болты…

… и отведите вниз тягу вместе с кронштейном.

Промаркируйте любым способом взаимное положение тяги управления коробкой передач и хвостовика шарнира штока переключения передач , чтобы при обратной установке сохранить регулировку привода.

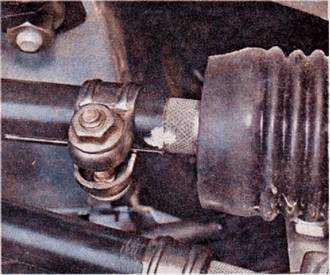

Ослабьте затяжку гайки стяжного болта хомута крепления тяги управления коробкой передач…

… и отсоедините тягу от шарнира штока переключения передач.

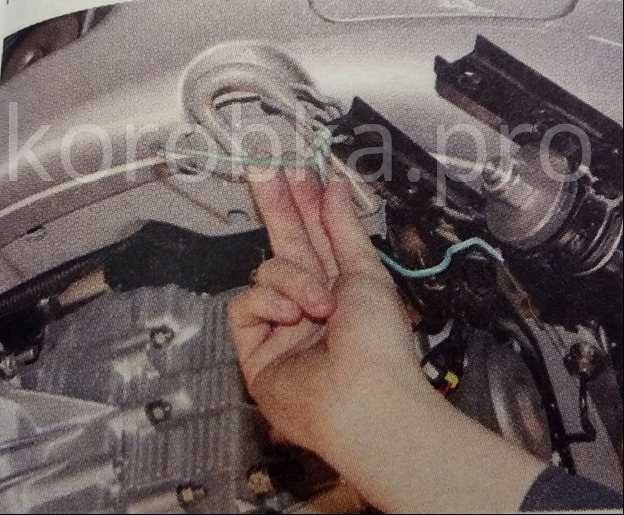

Отсоедините от коробки передач нижний конец троса привода сцепления.

Отсоедините от кронштейна , расположенного на коробке передач рядом с отверстием для указателя уровня масла , держатель троса привода дроссельной заслонки.

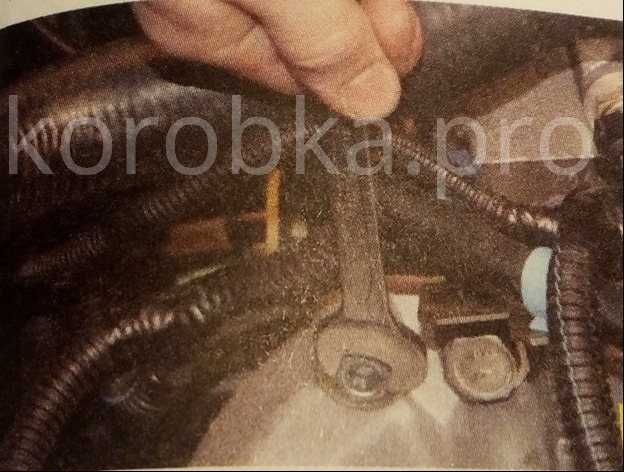

Выверните задний болт крепления кронштейна катушки зажигания.

Выверните два верхних болта крепления коробки передач к двигателю, одновременно крепящие второй поддерживающий кронштейн. Отведите трос привода дроссельной заслонки вместе с кронштейном в сторону.

Установите под двигатель надежную опору или вывесите его с помощью грузоподъемного механизма.

Отсоедините от кузова кронштейн крепления левой растяжки , не отсоединяя от него растяжку. Отведите растяжку вместе с кронштейном в сторону и закрепите любым доступным способом. (например, привязав проводом).

Отверните гайку нижнего правого крепления коробки передач к двигателю и снимите со шпильки нижний конец распорки впускной трубы. При необходимости ослабьте затяжку гайки верхнего крепления этой распорки.

Установите надежную опору под коробку передач.

Выверните болт левого нижнего крепления коробки передач к двигателю.

Выверните два болта крепления подушки левой опоры силового агрегата к кронштейну опоры…

…отверните три гайки крепления кронштейна к коробке передач , снимите установленные под гайками пружинные шайбы…

Что намудрили с ЦБКЭ

Какое-то время назад к списку дефектов надо было бы отнести выход из строя ЦБКЭ, то есть блока кузовной электроники. Прошивка, предназначенная для указанного блока «Гранты/Калины-2», теперь обновлена. В результате, удалось избавиться от неисправности полностью – выйти из строя само оборудование не может. Зато, не всем нравится, как новая прошивка работает – у некоторых владельцев проявлялся непонятный дефект, когда реакция ламп на действия воителя становилась «странной». Впрочем, видео, где приводится соответствующий пример, у нас опубликовано дальше, и можно оценить качество работы ЦБКЭ «вживую».

В «первой Калине», кстати, электрическими приборами управляли отдельные элементы (реле, тумблеры), каждый из которых теоретически мог выйти из строя, что требовало бы его поиска и замены. Конструкция «Калины-2» является более современной, в ней что-то обновляется, а от использования некоторых узлов приходится отказаться. Так было с южнокорейским ЭУР. Сейчас продолжают использоваться российские усилители.

Особенности электрооборудования Лады Калины-2

Привод механизма переключения передач снятие, разборка, установка и регулировка

Снятие привода механизма переключения передач может потребоваться при замене неисправных деталей (например, для замены порванного чехла тяги привода, поврежденную тягу привода). Указанные ниже последовательность и количество операций можно изменять в зависимости от цели работы.

Для выполнения работы потребуются помощник, а также смотровая канава или эстакада.

Снятие и разборка

1. Подготавливаем автомобиль к выполнению работы.

2. Очищаем резьбу стяжного болта хомута металлической щеткой. Обрабатываем место соединения тяги с шарниром и болт проникающей смазкой.

3. Ключом на 13 мм ослабляем затяжку гайки стяжного болта хомута.

4. Разжимаем отверткой хомут и сдвигаем его по тяге. Разжимаем отверткой тягу.

5. Протерев место соединения тяги с шарниром ветошью, помечаем взаимное положение тяги привода и шарнира.

6. Отсоединяем тягу от шарнира.

7. Отсоединяем реактивную тягу от основания шаровой опоры рычага переключения передач.

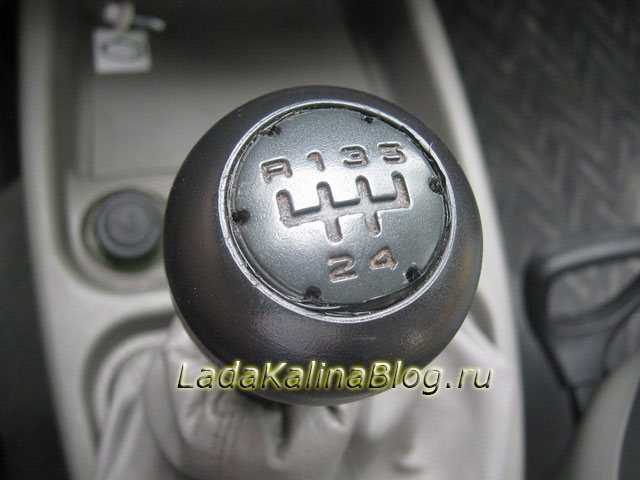

8. В салоне автомобиля тонкой шлипевой отверткой извлекаем заглушку из рукоятки рычага переключения передач.

9. Торцовым ключом на 13 мм отворачиваем гайку крепления болта рукоятки и снимаем рукоятку с рычага переключения передач.

10. Поддев отверткой, извлекаем чехол из накладки туннеля пола и выворачиваем чехол на изнанку.

11. Отсоединяем колодку проводов от выключателя соленоида блокировки заднего хода.

Ослабляем или разрезаем пластмассовый хомут.

12. Снимаем выключатель с рычага переключения передач.

13. Снимаем облицовку туннеля пола.

При необходимости можно отвернуть четыре болта крепления опоры рычага переключения передач к кузову (см. ниже) и снять привод в сборе.

14. Ключом на 13 мм отворачиваем гайку болта крепления тяги к рычагу, удерживая болт от проворачивания вторым ключом того же размера.

15. Извлекаем болт из рычага. Выводим рычаг из вилки тяги. Снимаем металлические и пластмассовые шайбы, вынимаем металлическую дистанционную втулку.

16. Для смятия тяги привода, смазываем ее мыльным раствором и извлекаем из отверстия чехла.

17. Торцовой головкой на 13 мм отворачиваем три болта крепления кронштейна к кузову.

Четвертый болт крепления кронштейна отворачиваем накидным ключом того же размера (доступ к нему сверху закрывает воздуховод).

18. Снимаем кронштейн и чехол тяги привода. Порванный чехол заменяем.

19. Извлекаем из отверстия туннеля пола опору рычага переключения передач.

20. Съемником сжимаем стопорное кольцо шаровой опоры рычага и вынимаем его из основания опоры.

21. Вынимаем рычаг из основания опоры.

22. Поддев отверткой, снимаем верхнее уплотнительное кольцо.

23. Снимаем с рычага опору.

Сборка и установка

Собираем и устанавливаем привод в обратной последовательности. Перед затяжкой хомута тяги привода механизма переключения передач, регулируем привод (см. ниже).

Регулировка

1. Ослабляем затяжку хомута тяги привода механизма переключения передач (см. выше п. 2—4).

2. Приподнимаем нижнюю часть чехла рычага переключения передач (см. выше п. 10).

3. Смешаем рычаг переключения передач так, чтобы его нижняя часть рычага была перпендикулярна поверхности пола, а рукоятка рычага располагалась от подушки правого сидения на расстоянии, приблизительно равном 1/3 расстояния между передними сиденьями и удерживаем его в этом положении. При этом помощник, сместив хомут на 2-3 мм от торца тяги, затягивает гайку хомута.

4. Устанавливаем чехол на место и, пробуя включать передачи, убеждаемся в работоспособности привода механизма переключения передач.

Какие неисправности могут случится со сцеплением?

Хотя этот список и небольшой, проблем в случае возникновения он может сделать не мало:

• Не включается сцепление – эта неисправность возникает, когда у педали сцепления слишком большой свободный ход. Как правило при включении первой передачи происходит характерный треск со стороны коробки переключения передач. Оставлять без внимания эту проблему не стоит, так как она может привести к ещё большим проблемам уже с самой КПП.
• Пробуксовка сцепления – причина этой неисправности заключается в том, что машина не набирает необходимой скорости при повышении оборотов двигателя. Как правило это наблюдается сначала на высоких оборотах, но после становится заметной и на «низах». Второй симптом – это неприятный запах, который появляется на высоких оборотах двигателя. Если подобная проблема наблюдается, необходимо срочно провести диагностику сцепления.
• Неправильный ход педали сцепления – признаки этой поломки, неравномерный ход педали сцепления, когда педаль в одно время возвращается в исходное положение, а в другое она находится в свободном плавании. Казалось бы, причина кроется в пружине, однако начинать осмотр следует с троса сцепления.
• Рывки автомобиля при нажатии на педаль сцепления – данная неисправность очень серьёзна и вам в срочном порядке следует проверить все соединения и всё сцепление в целом на предмет износа и заметь их.

Работу выполняем с помощником (коробка весит более 30 кг) на смотровой канаве или подъемнике. Сливаем масло из коробки передач. Отсоединяем клемму провода от «минусового вывода аккумуляторной батареи.

Снимаем воздушный фильтр. Снимаем стартер. Выводим поводок троса привода сцепления из паза рычага вилки выключения сцепления. Снимаем левый грязезащитный щиток силового агрегата. Отсоединяем колодки проводов от соленоида блокировки включения передачи заднего хода, от выключателя света заднего хода и датчика скорости.

2. Снимаем крышку картера сцепления. Снимаем правый и левый приводы передних колес (см. «Снятие приводов передних колес »). Отсоединяем тягу управления коробкой передач от хвостовика шарнира штока переключателя передач (см. «Снятие и разборка привода управления коробкой передач »). При снятии двух приводов нужно вместо привода вставить заглушку.

4. Отводим реактивную тягу с кронштейном от коробки передач.

6. Головкой на 13 отворачиваем болт крепления кронштейна катушки зажигания к картеру сцепления.

р ис. 7

7. Головкой «на 19» отворачиваем два верхних болта крепления коробки передач к блоку цилиндров, которые одновременно крепят кронштейн с держателями троса привода дроссельной заслонки и жгута проводов.

Передний болт (по направлению движения автомобиля) короче заднего. Отводим кронштейн с тросом и жгутом проводов от коробки передач.

Ремонт коробки передач Лада Калина

Особенности конструкции, устройство коробки передач на автомобиле Лада Калина Lada Kalina ВАЗ 1118

Свет на дороге: характеристики и правила замены фар лады калины

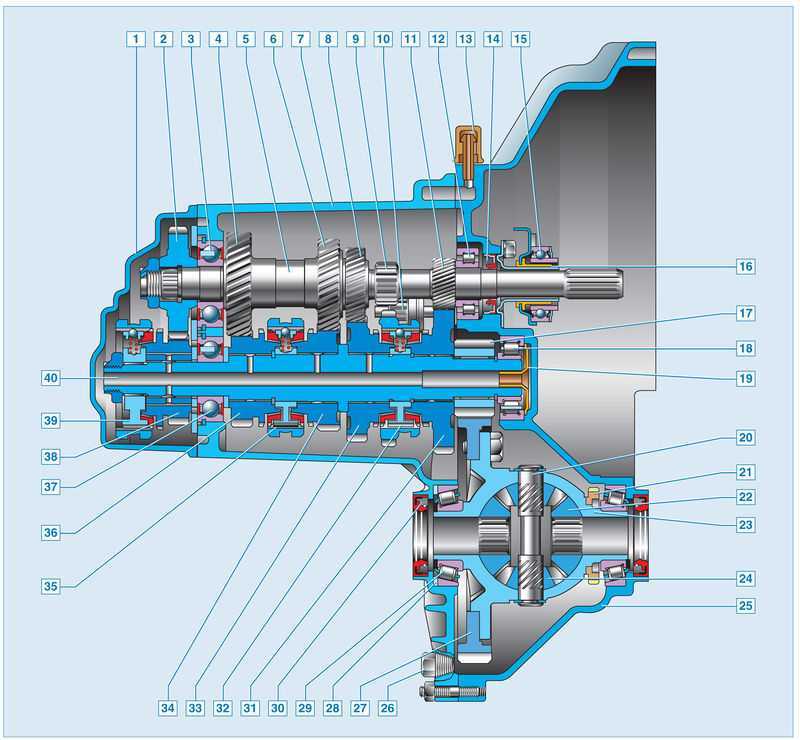

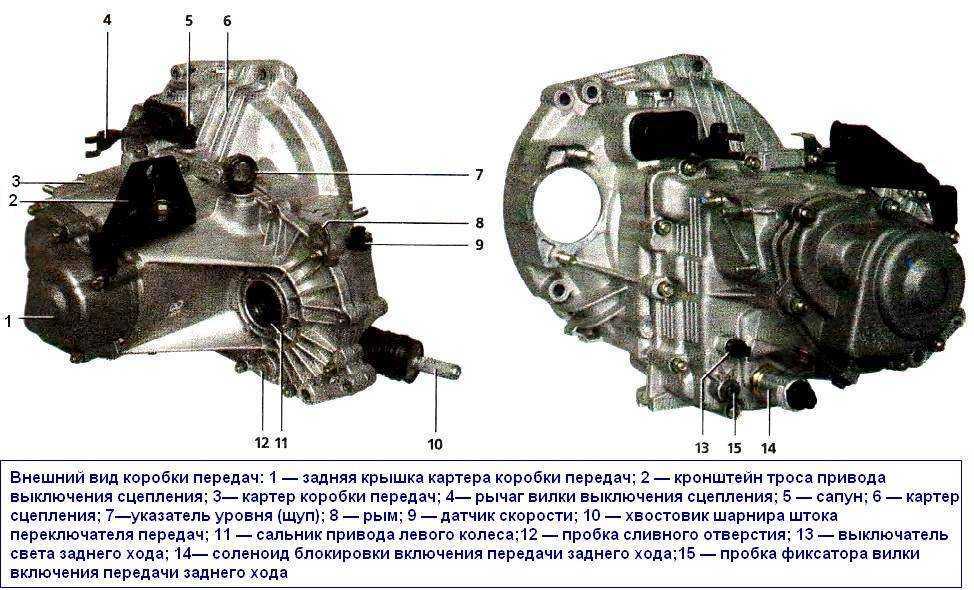

Первичный вал 29 (рис. 5.2) коробки передач выполнен в виде блока ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 25 полый, со съемной ведущей шестерней 3 главной передачи. На вторичном валу коробки передач расположены ведомые шестерни 16, 18, 19, 21, 23 и синхронизаторы 17, 20, 24 передач переднего хода. Передние подшипники 4, 31 валов роликовые, задние 22, 28 — шариковые. Под передним подшипником вторичного вала коробки передач расположен маслосборник 5, направляющий поток масла внутрь вторичного вала и далее под ведомые шестерни.

Дифференциал двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируют подбором толщины кольца 13. К фланцу коробки дифференциала прикреплена ведомая шестерня 12 главной передачи. На одной из цапф коробки дифференциала установлено задающее кольцо 7 магнитоэлектрического датчика скорости.

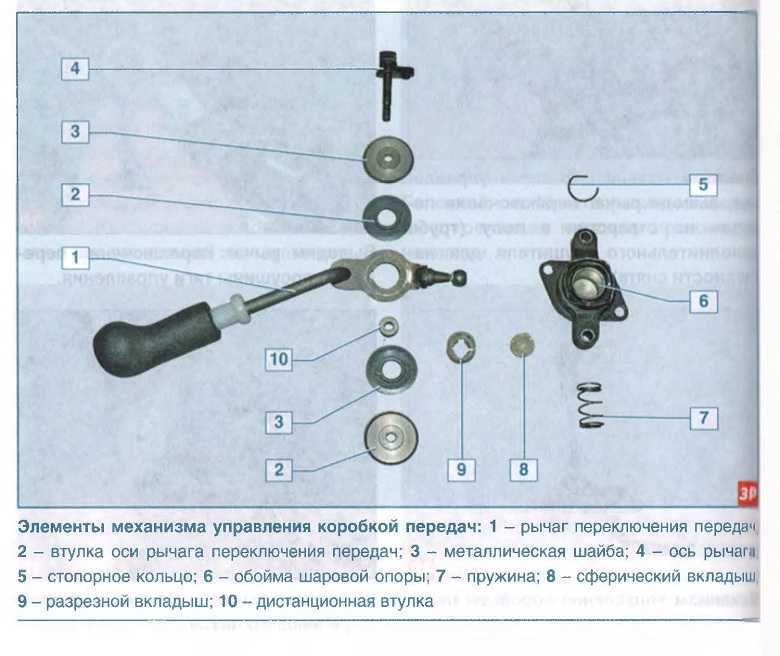

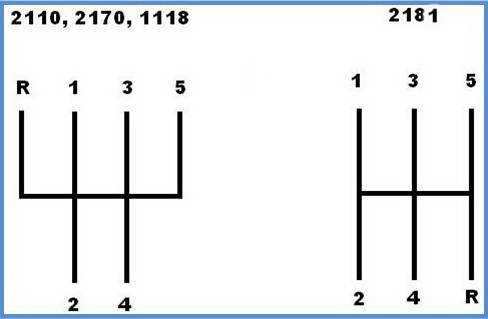

Привод управления коробкой передач состоит из рычага 11 (рис. 5.3) переключения передач, шаровой опоры, тяги 10 и механизма выбора передач (установлен в картере коробки передач).

Блокировкой включения передачи заднего хода управляет установленный на картере коробки передач соленоид, которым, в свою очередь, управляют с помощью выключателя 13, установленного на рычаге 11 переключения передач.

На автомобиле Лада Калина механизм выбора передач выполнен в виде отдельного узла и прикреплен к плоскости картера сцепления внутри КПП.

В корпусе 9 (рис. 5.4) механизма выбора передач закреплены две оси. На оси 3 установлены трехплечий рычаг 2 выбора передач и две блокировочные скобы 7 и 11. Другая ось 1 проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо б

трехплечего рычага 2 служит для включения передач переднего хода, плечоа — для включения передачи заднего хода, а на третье плечо воздействует рычаг штока выбора передач, соединенного через карданный шарнир с тягой 10 (см. рис. 5.3) привода управления коробкой передач. На оси 6 (см. рис. 5.4) установлена вилка 8 включения передачи заднего хода.

Рис. 5.4. Механизм выбора передач:

1 — направляющая ось блокировочных скоб; 2 — трехплечий рычаг; 3 — ось рычага выбора передач; 4, 10 — пружина; 5 — стопорное кольцо; 6 — ось вилки заднего хода; 7, 11 — блокировочные скобы; 8 — вилка включения передачи заднего хода; 9 — корпус механизма выбора передач; а — плечо трехплечего рычага для включения передачи заднего хода; б — плечо трехплечего рычага для выбора передач переднего хода

Рис. 5.3. Привод переключения передач Лада Калина ВАЗ 1118:

1 — демпферная втулка; 2 — дистанционная втулка; 3, 16, 20 — гайки; 4, 8, 18 — болты; 5 — защитный чехол; 6 — стопорное кольцо; 7 — корпус шаровой опоры; 9, 21 — стяжные хомуты; 10 — тяга привода управления коробкой передач; 11 — рычаг переключения передач; 12 — хомут крепления жгута проводов; 13 — выключатель соленоида управления блокировкой передачи заднего хода; 14 — рукоятка рычага переключения передач; 15 — шайба; 17 — крышка рукоятки рычага переключения передач; 19 — реактивная тяга

Рис. 5.2. Коробка передач Лада Калина ВАЗ 1118:

1 — подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — задающее кольцо датчика скорости; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 — ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и III передач; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передач; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун
