Выжимной подшипник, его роль в системе сцепления автомобиля

Решаем проблему

Причин выхода из строя сцепления множество, но в этой статье мы опишем одну из самых распространенных, а именно выход из строя выжимного подшипника.

Выжимной подшипник

Выжимной подшипник — важная деталь, и как не допустить его поломки и предотвратить неисправности, а в случае, если такое произошло, как правильно его заменить должен знать любой автовладелец.

Причины поломки

На выжимной подшипник оказывается влияние лишь тогда, когда выжимается педаль, в этот момент он отведен назад, как будто уводит ведомый диск. Вследствие этого, если долго удерживать сцепление при включенной скорости, появляется нагрузка на подшипник, что может послужить причиной быстрого износа или неисправности. Однако, если правильно пользоваться, то ремонт не понадобится.

Выходил ли у вас из строя выжимной подшипник

Опрос

• Нет (100%!, 1 Голос)
• Да (0%!, 0 Голос)

Всего голосов: 1

 Загрузка …

Признаки выхода из строя выжимного подшипника

Симптомы износа выжимного подшипника — это типичные стуки при нажатии сцепления, когда мотор работает. Но если данный стук в основном увеличивается при низкой температуре, то волноваться не нужно. Потому что эта деталь сделана из очень прочной стали, которая отличается сравнительно малым расширением. Стакан, в котором находится сам подшипник, наоборот — очень чувствителен к изменению температуры.

Меняем выжимной подшипник

Чтобы произвести замену необходимо:

1. Снять КПП (снятие коробки передач будет описано ниже).

2. Кончики фиксатора расцепляются с муфтой.

   Фиксатор отсоединяем от муфты

3. Снимаем подшипник с втулки вместе с муфтой.

   Снятие муфты

4. Снимаем подшипник с муфты, на которой он находится.

   Отжав лепестки снимаем подшипник

5. Внимательно осмотрите подшипник, который собираетесь поставить. Вращение в нем должно происходить свободно, люфты недопустимы.

   Перед установкой осмотрите состояние нового подшипника

6. Ставя новый на муфту, позаботьтесь о том, чтобы часть ее внутреннего кольца была направлена в сторону.
7. Закрепите ее в данном положении — для этого предусмотрен специальный фиксатор.
8. Консистентным маслом произведите смазку втулки.
9. Установите подшипник.
10. Муфта должна быть зафиксирована специальным фиксатором.
11. Установите КПП.

Снятие КПП

Совет: снимать КПП лучше с напарником.

Перед тем, как снять КПП, необходимо снять аккумуляторную батарею и слить трансмиссионное масло, так же должен быть отсоединен стартер. Эти процедуры несложные, поэтому подробно останавливаться на них не будем.

1. Отсоединяем тросик привода сцепления и вынимаем его из кронштейна.

2. Отсоединяем колодку от измерителя скорости, для этого необходимо сжать пружинные зажимы.

   Отсоединение колодки

3. Откручиваем болты, прикрепляющие кронштейн модуля зажигания к КПП и болты крепления КПП к мотору.
4. В нижней части авто отсоединяем провода, соединяющие колодку с выключателем света.

5. Откручиваем болты, прикрепляющие кронштейн реактивной тяги к КПП.

   Откручивание болтов крепления кронштейна

6. Ослабляем крепление хомута тяги, отвечающую за переключение передач.
7. Отсоединяем тягу от шарнира штока выбора скоростей.

8. Снимаем приводы колес.

   Снятие приводов колес

9. Откручиваем гайку крепления КПП к мотору.
10. Откручиваем 3 болта и снимаем крышку картера.

11. Откручиваем болт, соединяющий КПП с мотором.

    Откручивание болта крепления коробки с мотором

12. Снизу автомобиля отворачиваем гайку крепления левой опоры силового агрегата.
13. Откручиваем гайки крепления задней опоры силового агрегата к кузову.
14. Аккуратно сдвигаем коробку по направляющим втулкам.

Поломка выжимного подшипника в автомобиле — причины, признаки

В большинстве автомобилей применяется сцепление, в конструкции которого есть 2 диска. Для того чтобы они разъединялись во время переключения передач, предусматривается выжимная муфта. Когда автомобиль находится в движении, она не работает. Как только автомобилист выжимает педаль сцепления, муфта приступает к работе. Если данный элемент выходит из строя, эксплуатировать автомобиль запрещено. Есть определенные признаки, указывающие на неисправность выжимного подшипника.

В автомобилях старого образца применялись графитовые подшипники скольжения

Выжимные подшипники по конструкции можно разделить на шариковые и роликовые. По способу передачи усилия — механические и гидравлические. В автомобилях старого образца применялись графитовые подшипники скольжения. В механических элементах деталь передвигается при помощи вилки, на которую усилие передается тросиком. В гидравлической муфте роль рабочего тела выполняет жидкость.

На легковых автомобилях используется сцепление с диафрагменной пружиной. Она выполняет роль рычагов включения и цилиндрических пружин. Выполняется в плоской форме, а на центральной части имеет отштампованные лепестки. Во время нажатия на педаль вилка начинает смещать выжимную муфту, которая сама давит на пружину. Внутренняя часть продвигается, середина прогибается и кромкой отталкивает нажимной диск — сцепление выключается. Когда водитель отпускает педаль, все элементы движутся в обратном направлении.

На легковых автомобилях используется сцепление с диафрагменной пружиной

Причины поломки. Нагрузка на выжимной подшипник создается в тот момент, когда выключается сцепление. Чем выше обороты мотора в момент переключения передачи, тем тяжелее режим работы. Рассмотрим самые распространенные причины, из-за которых деталь может выходить из строя:

1) длительное выжимание педали сцепление; 2) резкое включение/отключение сцепления при агрессивной манере вождения. На подшипнике создаются быстрые нагрузки, которые приводят к выходу из строя всего узла, а не только подшипника; 3) некачественная настройка хода педали.

Есть еще одна причина, по которой подшипник выходит из строя. Если автомобилист закупает расходники в узел, которые не отличаются высоким качеством. Сюда же можно отнести некачественное обслуживание — в полости выжимной муфты всегда должна быть консистентная смазка, но некоторые автовладельцы об этом не знают.

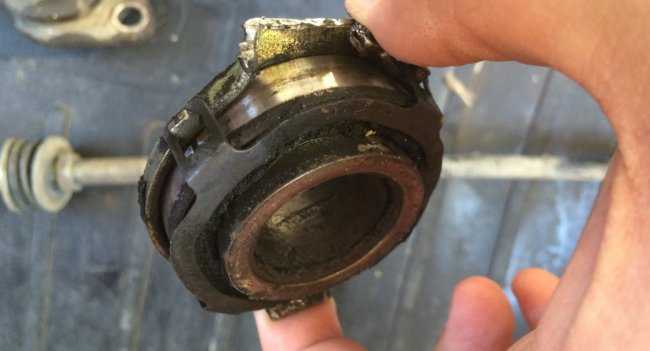

Первый признак поломки — появление постороннего шума во время нажатия на педаль сцепления

Признаки неисправности

Определить неисправность выжимной муфты можно по некоторым признакам, поэтому важно прислушиваться к работе автомобиля во время движения. Первый признак — появление постороннего шума во время нажатия на педаль сцепления

Когда узел разрушается, это сопровождается скрежетом и хрустом. Второй признак — заедание привода переключения передач. В некоторых случаях проблема развивается до такой степени, что нельзя включить определенную скорость. Еще один признак, указывающий на неисправность муфты — слишком свободный ход педали

Последнее, на что можно обратить внимание — неполное отключение/включение сцепления. Очень часто последний признак сопровождается неприятным запахом гари

Чтобы исправить дефект, можно обратиться в сервис. Если же есть навыки и знания об устройстве автомобиля, можно попытаться провести замену самостоятельно. Для этого следует снять коробку передач и отсоединить от муфты вилку. После этого с первичного вала КПП снимается подшипник, а с наружного корпуса элемента пружинный фиксатор. Новую деталь следует проверить на качество перед установкой. Она должна легко вращаться

Очень важно наличие смазки в системе. Сборкам проводится в обратном порядке

Итог. Выжимной подшипник выполняет важную функцию в системе сцепления. Его выход из строя сопровождается появлением неприятного звука и прочими признаками.

Признаки неисправности выжимного подшипника

Следует помнить, что отдельные сбои в работе выжимного подшипника могут привести к серьезным неисправностям двигателя и КПП. Если просто, заклинивание подшипника может стать причиной повышенных нагрузок на коробку (затруднено включение передач), также сцепление может сильно повреждаться и быстро изнашиваться, двигатель автомобиля также перегружается, может перегреваться и т.п.

Как правило, при возникновении проблем с выжимным:

• На работающем моторе при нажатии сцепления появляется треск, шум или гул. Если загудел выжимной, это говорит о том, что износ серьезный и нужна замена.
• При отпускании сцепления машина дергается, не получается плавно трогаться или продолжать разгон, заметны рывки и пробуксовки;
• Если отпустить педаль сцепления, слышен запах горелого сцепления, двигатель сильно нагружен, падает мощность и увеличивается расход топлива (сцепление включается не полностью и буксует);
• На заведенном (иногда и на заглушенном) моторе передачи не переключаются или переключаются с трудом;

Зачастую ранними симптомами проблем с выжимным является его гул при нажатии на педаль сцепления. При этом игнорировать проблему нельзя, так как выжимной подшипник дальше быстро рассыпается. Результат — полный выход из строя и возможные повреждения сцепления, потенциальные поломки или высокие ударные нагрузки на КПП и двигатель.

Какую функцию выполняет выжимной подшипник сцепления

Муфта сцепления при работе может находиться в одном из трёх состояний:

• полностью включено, то есть нажимной диска (корзина) со всем усилием своей мощной пружины давит на ведомый диск, заставляя его прижаться к поверхности маховика для передачи всего крутящего момента двигателя на шлицы первичного вала трансмиссии;
• выключено, при этом давление с фрикционных поверхностей диска снято, его ступица слегка сдвигается по шлицам и коробка передач размыкается с маховиком;
• частичное включение, диск прижимается с дозированным усилием, накладки пробуксовывают, скорости вращения валов двигателя и коробки отличаются, режим применятся при трогании с места или в иных случаях, когда момента двигателя не хватает для полного обеспечения потребностей трансмиссии.

Чтобы управлять всеми этими режимами, необходимо снять часть усилия с пружины корзины или освободить диск полностью. Но нажимной диск закреплён на маховике и вращается вместе с ним и пружиной на большой скорости.

Войти в контакт с лепестками диафрагменной пружины или рычагами набора цилиндрических пружин возможно лишь через подшипник. Его наружная обойма механически взаимодействует с вилкой выключения сцепления, а внутренняя непосредственно подводится к контактной поверхности пружины.

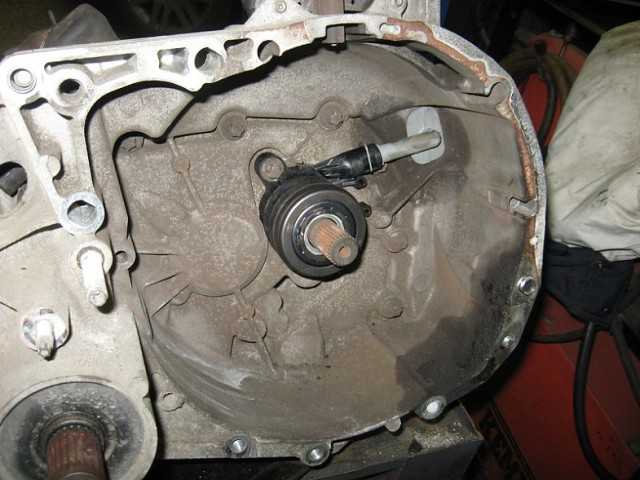

Место расположение детали

Муфта выжимного подшипника расположена внутри картера сцепления, который соединяет блок цилиндров двигателя с коробкой передач. Первичный вал коробки выступает из её картера, а снаружи на нём выполнены шлицы для скольжения ступицы ведомого диска сцепления.

Часть вала, расположенная со стороны коробки, прикрыта цилиндрическим кожухом, выполняющим роль направляющей, по которой перемещается выжимной подшипник.

Возможные причины поломки

Нагрузки на выжимной подшипник возникают во время выключения сцепления. Чем больше обороты двигателя в момент переключения передачи, тем напряженнее режим его работы. Наиболее распространенными причинами выхода из строя детали являются:

1. Длительное удержание педали сцепления в нажатом положении. Высокая скорость вращения и большие осевые усилия от диафрагменной пружины приводят к быстрому износу элементов устройства.
2. Резкие включения и отключения сцепления. Характерны при агрессивном стиле вождения. На подшипнике возникают мгновенные неравномерные нагрузки, которые могут привести к выходу из строя не только вращающейся детали и нажимной вилки, но и элементов сцепления.
3. Некачественная регулировка хода педали или тросика. Подшипник находится в постоянном контакте с поверхностью пружины. От постоянного вращения происходит нагрев элементов качения, что приводит к быстрому износу.

Процедура замены подшипника

Если подшипник вышел из строя внезапно, в первую очередь нужно предпринять определенные меры, направленные на то, чтобы доехать до ближайшего СТО или до личного гаража.

Добраться до места назначения можно двумя способами: посредством буксира или своим ходом, но без задействования сцепления, то есть без нажатия педали.

В процессе перемещения своим ходом нужно следовать специальной инструкции:

1. Включается первая скорость.
2. Запускается стартер.
3. После начала движения нужно сбросить газ и перевести рычаг коробки в положение 2-го скоростного режима.
4. После небольшого разгона можно переключиться на 3-ю скорость. При этом нужно ловить момент, когда скорость работающего двигателя и вала будут примерно равными.

Использование данного метода разрешается только в крайнем случае. Есть риск «убить» корзину сцепления и даже коробку передач. Желательно найти возможность организовать эвакуатор.

Как только водитель оказывается в СТО, автомобиль отправляется на диагностику, а далее проводятся необходимые ремонтные работы.

Если есть определенные знания по автомобильной тематике, если нет желания тратить средства на помощь профессионалов, можно провести замену своими силами. Чтобы осуществить данный процесс, потребуется иметь в распоряжении необходимые инструменты, специальное место в гараже с ямой и эстакадой. Порядок действий при самостоятельно замене подшипника следующий:

1. Транспортное средство загоняется на яму, ставится на ручной тормоз и устанавливаются противооткатные упоры.
2. Снимаются клеммы с аккумулятора, после чего он полностью убирается, чтобы не мешал работе. Одновременно с этим нужно отсоединить провод, который соединяет массу картера сцепления.
3. Требуется открутить все винты и болты, которые надежно крепят защиту автомобильного двигателя. Защита отсоединяется. Это создает беспрепятственный доступ ко многочисленным узлам системы сцепления.
4. Откручивается тяга привода КПП, то есть кулиса. Для этой цели ключом на 13 нужно открутить болт хомута и развести его в стороны. После этого привод отсоединяется от основной коробки передач.
5. Отсоединяется датчик, осуществляющий включение фонарей заднего перемещения, а также трос системы сцепления.
6. Ослабляются гайки ступиц и поднимаются передние колёса. Их нужно снять и полностью открутить гайки ступиц. После этого откручиваются шаровые опоры и выворачиваются ступицы так, чтобы открылась возможность демонтировать такие элементы, как пыльники, хомуты.
7. Под двигатель нужно обязательно поставить опору, чтобы после снятия КПП он не упал. После этого откручиваются все винты, при помощи которых крепится коробка передач к двигателю, а также откручиваются кронштейны для крепления коробки. Данную работу желательно выполнять вдвоём, так как это достаточно весомая деталь автомобиля. В процессе вытаскивания устройства нужно проследить за тем, чтобы первичный вал не задевал лепестки.
8. Требуется вывести концы пружинного фиксатора при помощи отвёртки. После этого вытаскивается муфта сцепления.
9. Отводятся лепестки немного назад и снимается старый подшипник.
10. Обратной последовательностью действий нужно установить новую деталь на место. Подшипник при этом должен быть установлен на муфту так, чтобы все выступающие компоненты были направлены в сторону муфты.
11. Проводится фиксация новой детали при помощи держателя сцепления с одновременным использованием такого состава, как смазка для выжимного подшипника сцепления.

Это интересно: Автосигнализация «Шериф»: 7 моделей системы и подробная инструкция по эксплуатации

После проведённой замены подшипника устанавливается сама коробка передач, также в обратной последовательности. Нужно вставить на место шаровые опоры, ШРУС, закручивается гайка ступицы. Затем осуществляется установка колёс, затягиваются специальные колёсные болты, автомобиль опускается на поверхность. Как только машина установлена на пол, нужно затянуть их вместе с гайками ступицы.

В завершение работ нужно залить масло обратно в коробку передач, а еще лучше заменить его на совершенно новый продукт.

Менять старый подшипник нужно также исключительно на новый

При этом нужно обратить внимание на производителя детали. Если многочисленные элементы сцепления будут от разных компаний, может появиться небольшой дисбаланс в процессе эксплуатации

Подобрать полный комплект системы сцепления относительно несложно. Главное — ориентироваться на популярность среди покупателей, на отзывы, оставленные водителями, на репутацию производителя и поставщика. Оптимальным вариантом будет приобретение цельного комплекта о одной фирмы.

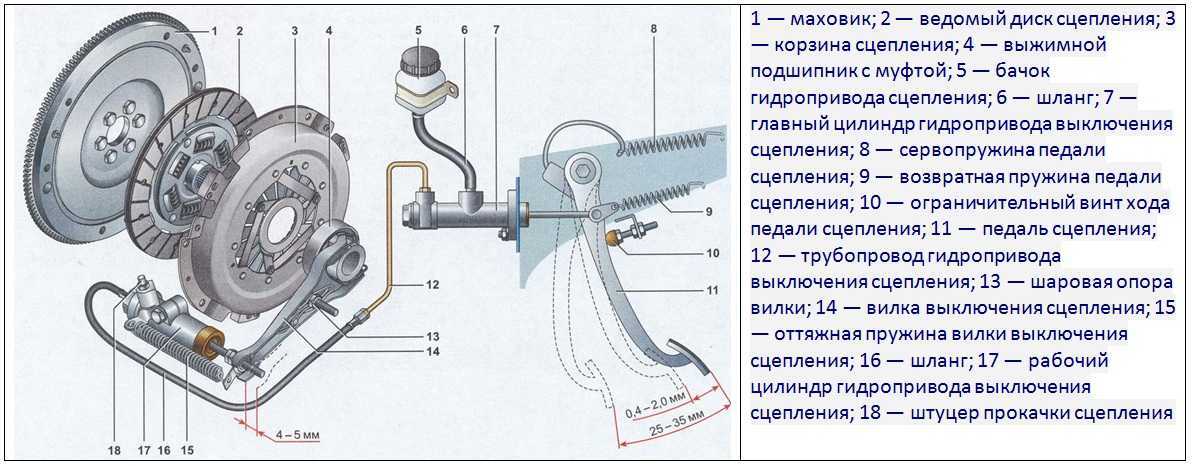

Принцип работы сцепления

Водитель, нажимая на педаль через систему гидравлических или пневматических цилиндров перемещает рычаг, связанный с нажимным приспособлением. Нажимной подшипник при перемещении по первичному валу коробки передач выдвигается вперед и давит на систему липестковых рычагов, которые опираясь на корпус муфты вытягивают нажимной диск, выводя ведомый фрикционный диск из зацепления. Таким образом, двигатель продолжает работать, маховик вращается, корзина сцепления вращается, нажимной диск вращается, ведомый диск с которым связан первичный вал коробки передач из работы выключен и вращение на коробку передач не попадает. Когда водитель уменьшает давление на педаль, выжимное устройство уменьшает давление на лепестковые рычаги и под действием пружин нажимной диск прижмется к ведомому диску, как начинается передача вращения от двигателя на коробку передач. Из вышеописанной работы механизма становится понятна роль диска сцепления и выжимного подшипника

Причины неисправности сцепления

Причины неисправности сцепления можно разделить на несколько категорий:

1. Износ пар трения в механизме сцепления.

Чаще всего изнашивается ведомый диск сцепления. Чуть реже изнашивается нажимной диск, который не может принимать крутящий момент от ведомого диска. Совсем редко изнашивается маховик двигателя.

Чаще всего износ пар трения в сцеплении вызван естественным износом в процессе эксплуатации автомобиля. В этом случае поможет только замена изношенных частей сцепления.

Чуть реже износ возникает из-за того, что пары трения не плотно прилегают друг к другу и из-за этого проскальзывают относительно друг друга во время движения автомобиля. Причиной этого может служить изношенная диафрагменная пружина, которая не создает достаточного усилия прижатия. В этом случае требуется замена корзины сцепления.

Также, причиной не плотного прилегания пар трения друг к другу может служить заклинивший выжимной подшипник, который не дает нажимному диску возвращаться в исходное положение. В этом случае требуется замена выжимного подшипника.

Совсем редко встречается ситуация, когда рабочий (или главный) цилиндры сцепления заклинивают и также не дают нажимному подшипнику возвращаться в исходное положение. В этом случае требуется замена главного (или рабочего) цилиндра сцепления.

При этой неисправности наблюдается проскальзывание сцепления, появляется неприятный запах жженных тормозных колодок. Автомобилю срочно требуется диагностика и ремонт.

1. Не герметичность системы привода сцепления.

На всех современных автомобилях усилие от нажатия на педаль сцепления передается к выжимному подшипнику при помощи гидравлической системы. В случае не герметичности гидравлической системы на выжимном подшипнике не создается достаточного усилия, чтобы нажать на диафрагменную пружину. В этом случае не происходит разъединения пар трения в сцеплении. Таким образом, первичный вал КПП все еще принимает крутящий момент от двигателя. В этом случае затруднено или невозможно переключение передач КПП. При попытке переключения передачи возможен треск и скрежет шестерен КПП.

При этой неисправности требуется диагностика гидравлической системы, восстановление ее герметичности или замена изношенных узлов – главный или рабочий цилиндр сцепления.

1. Не плавная работа педалью сцепления.

В том случае, когда вы не плавно отпускаете педаль сцепления, происходит слишком резкое соединение ведомого диска, нажимного диска и маховика. Из-за этого на ведомом диске сцепления возникают ударные нагрузки. Ведомый диск сцепления сам по себе достаточно хрупкий, и плохо переносит удары. От ударных нагрузок он начинает трескаться, а после и вовсе рассыпаться. Работайте педалью сцепления правильно, и вы обезопасите себя от этой неприятности.

Заключение

Итак, мы выяснили, какие имеет выжимной подшипник сцепления признаки неисправности. Как видите, основной симптом — это посторонние звуки в районе коробки и сцепления, а также сложности при переключении передач. Кстати, проверяется этот элемент просто — достаточно взяться одной рукой за его основание, а второй вращать его по оси. Если вы производите замену диска или корзины, не поленитесь сделать такую диагностику. Ведь возможно, через пару сотен километров вам заново придется снимать все навесное либо ехать в сервис, где с вас запросят немалую сумму.

Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно при этом автомобиль просто прекращает свое движение, притом, что мотор нормально работает. Не всегда такая поломка происходит внезапно, часто пред этим можно наблюдать некоторые признаки скорой поломки.

Признаки неисправности сцепления

Вообще же, основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение.

При неполном выключении (педаль нажата) наблюдается затрудненное включение передач при работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления. При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, .

Хорошо, если подобные признаки неисправности сцепления водитель заметит вовремя, в таком случае можно добраться до автосервиса даже без посторонней помощи, нужно просто ехать медленно, не газовать и аккуратно переключать передачи, желательно применяя так называемый «двойной выжим сцепления» и «перегазовку» при переключении.

При этом для переключения на высшую передачу, выжимается педаль сцепления, рычаг КПП задерживается в нейтральном положении, педаль сцепления отпускается, потом снова нажимается, после чего включается соответствующая передача.

Для переключения с высшей передачи на низшую, рычаг КПП также задерживается в нейтральном положении, отпускается педаль сцепления и немного нажимается педаль газа, после чего сцепление опять выжимается, и включается нужная передача. Освоив такое переключение передач, можно не только снизить нагрузку на детали сцепления, но и заметно продлить «жизнь» коробке передач.

Причины и основные неисправности сцепления

Чаще всего, причиной поломки сцепления является неправильная эксплуатация автомобиля. Например, если машина «села» в снегу, а вы продолжаете усилено газовать или вы очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления.

Кроме самого диска сцепления, может «полететь» и выжимной подшипник – он служит для плавного включения и выключения сцепления. Обычно, перед «смертью» выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять.

В принципе, при внезапной поломке выжимного подшипника, можно продолжать движение, правда, при этом пользоваться сцеплением не получится, ведь оно будет постоянно включенным. По этой причине трогаться с места придется либо с буксира, либо, включив стартер и первую передачу (при этом машина сразу же начнет двигаться, а потом заведется), конечно, если хватит «сил».

Как только машина заведется и наберет скорость на первой передаче, сбросьте газ, сразу же включите вторую передачу, и таким же образом переключайтесь на третью. При переключении главное ловить нужный момент, когда скорость вращения вала КПП и мотора совпадут, иначе при переключении будет слышен хруст.

Конечно, прибегать к такому методу нужно лишь в крайнем случае и если нет возможности доставить машину на сервис другим, более щадящим для неё способом.

Кстати, при замене выжимного подшипника, на СТО вам могут посоветовать заменить также и диск сцепления. На самом деле, это не всегда нужно делать, если диск сцепления находится в нормальном состоянии.

Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Видео:
поломка сцепления, как добраться до автосервиса или домой своим ходом (такое иногда возможно).

Как видите, продолжить в некоторых случаях движение возможно даже при неисправном сцепление. Все эти рекомендации пригодятся для владельцев автомобиля с механической коробкой передач. Удачи!

Выжимной подшипник сцепления – это механическая часть трансмиссии автомобиля, предназначенная для отделения диска сцепления от корзины. Проще говоря, он включает и выключает сцепление.
