Особенности конструкции системы пассивной безопасности (srs)

Выстрелил AirBag: ремонт или замена

После срабатывания пассивной системы безопасности подлежат обязательной замене подушки и датчики. Отремонтировать AirBag невозможно. Стоимость такой замены велика, потому что элементы поставляются только в сборе. Не каждый может себе позволить покупку новых запчастей. Поэтому часто владельцы автомобилей обращаются в мастерскую по перетяжке салонов автомобилей. Специалисты фирмы реставрируют накладку на руле и панель. Такой способ дешевле, но безопасность эксплуатации автотранспорта уменьшается в несколько раз. Выбор за владельцем автомобиля.

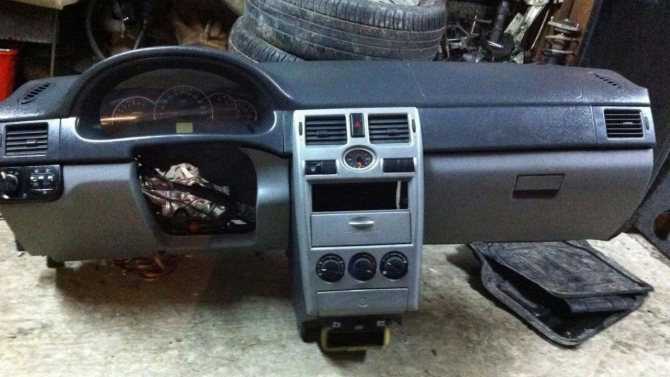

Передняя панель и рулевая накладка автомобиля до восстановления

Панель и накладка после проведения работ по восстановлению целостности

Снять подушку безопасности на Лада Приора или Тойота Королла своими руками нетрудно. Для этого не нужен специальный инструмент. А вот с малышом Smart могут возникнуть проблемы. Также помните, что ремонту подушка не подлежит. Можно отреставрировать пластиковую накладку или поставить обманку-заглушку, в которой не будет газогенератора с пиропатроном. Такой подход вернёт салону презентабельный внешний вид и сэкономит немалую сумму, но снизит безопасность при управлении авто.

Распечатать

(0 голосов, среднее: 0 из 5)

Как отключить подушку

Особенности отключения подушек безопасности в зависимости от марки автомобиля могут существенно отключаться. Впрочем, принцип остается единым. Дабы понять, как отключается подушка, давайте разберем все действия последовательно на примере автомобиля марки «Хонда».

https://youtube.com/watch?v=KhoZm01uZvE

Кнопка отключения пассивной безопасности для переднего пассажира располагается сбоку на передней приборной панели, со стороны пассажирской двери. Узнать в каком статусе, находиться подушка можно по специальному световому индикатору. Найти его можно неподалеку от аудиосистемы или системы навигации. Итак, каким образом следует правильно отключать подушку безопасности переднего пассажира:

• Включаем стояночный тормоз.
• Полностью отключите зажигание и вытащите ключ из замка.
• Теперь открывайте дверь переднего пассажира.
• Далее, отыщите замок  выключения подушки. Вставьте в него ключ и поверните против часовой стрелки в положение off.

В некоторых моделях на этом же месте расположен обычный переключатель, нажав на который можно деактивировать систему.

Чем опасны подушки?

Даже если исключить неважное состояние здоровья и детский возраст переднего пассажира, подушка безопасности, все равно может быть смертельно опасной. К примеру, несколько лет назад авторитетный американский портал, провел целое исследование в результате которого были опубликованы весьма печальные цифры

Согласно данным исследователей ежегодно только в Америке почти три с половиной тысячи человек погибают по вине неисправной подушки безопасности.

Причиной трагедии может послужить:

• Неисправная проводка.
• Аэрбэги, срок эксплуатации, которых уже истек.
• Недостаточность мощности газогенератора.

Еще одна причина, когда подушка безопасности может стать смертельно опасной для пассажира – пренебрежение ремнями безопасности. Согласно исторической практике уже доказано, что подушки отнюдь не заменяют, а скорее дополняют подушки безопасности. Однако среди водителей уже плотно укоренилось мнение о том, что на автомобиле, оснащенном подушками можно ездить, не пристегиваясь, а в случае ДПТ, подушка полностью возьмет удар на себя. На практике все совсем иначе. Для начала задумайтесь о том, что в момент столкновения полушка выстреливает с огромной скоростью вплоть до 300 километров в час. Непристегнутые пассажиры ударяются о подушку безопасности с такой силой, что безопаснее стукнуться о руль или лобовое стекло.

Особенности работы системы пассивной безопасности

Некоторые, кстати, выключают подушки из соображений того, что они являются сугубо одноразовыми устройствами. Если она выстрелит, владельца автомобиля помимо кузовного ремонта ждут еще и дополнительные траты по установке новой подушки. Причем необходима будет замена всего модуля, в том числе и газогенератора. В зависимости от модели автомобиля вам придется выложить кругленькую сумму, в особо тяжелых случаях она может дойти до нескольких десятков тысяч рублей.

https://youtube.com/watch?v=4ZwjrpMZEz0

Однако прежде чем отключать подушку задумайте о том, что жизнь пассажира в любом случае гораздо дороже любого ремонта.

С учетов вышеперечисленных причин, при покупке нового автомобиля следует быть особо внимательным в системе пассивной безопасности. Некоторые нечистые на руку владельцы автомобилей, продавая транспортное средство после аварии, в целях экономии могут попытаться вас обмануть. К примеру, вместо подушек на их места могут установить внешние заглушки и перепрошить блок управления, чтобы об этом нельзя было догадаться даже после компьютерной диагностики. В этом случае наверняка узнать выстреливал ли аэрбэг, не получится. Поэтому при покупке осматривайте машину на признаки участия в аварии. К примеру, перекрашенные детали, ржавчину и другие признаки.

Будущее подушек безопасности

Вполне, возможно, в будущем система пассивной безопасности изменится настолько, что ее деактивация больше не понадобится даже при перевозке маленьких пассажиров. Об этом говорит и сама история развития аэрбэгов за последние 30 лет. Из экзотики они превратились в неотъемлемый атрибут безопасности современного транспорта. Сложно предсказать, как воздушные мешки будут совершенствоваться в дальнейшем, ясно одно в ближайшей перспективе технология их выпуска существенно удешевится, а количество видом, наоборот, возрастет. В результате автомобили будут оснащены всеми современными системами безопасности.

Search

Взлетать подушка безопасность

для рено логан Сделай сам

Рено Логан, независимо от того, какие другие современные иномарки оснащены хотя бы одной подушкой безопасность

. Стандартные базовые системы включают установку его непосредственно на руле, чтобы защитить водителя во время лобового столкновения. Как снять решетку радиатора для Renault Logan. Такие системы не требуют особого ухода и внимания.

Когда может понадобиться снять подушку безопасности?

На рисунке видно, что подушка безопасность уже сработало, его нужно заменить!

Однако похожая система безопасность водитель будет иметь взлетать выполнять определенные виды работ в следующих случаях:

• при замене сработавшего элемента;
• при ремонте руля;
• при ремонте отдельных цепей.

Важные моменты и секреты

Такая работа должна соответствовать строго установленным правилам и процедурам установки.

Предупреждение! Чтобы не допустить срабатывания подушки во время разборки, отсоедините источник питания, отсоединив отрицательную клемму от аккумулятора. После этого необходимо подождать еще 15-20 минут, чтобы накопленная энергия вышла из конденсатора активатора. снять фару, как снять фару Renault Megane 2. И только убедившись, что нет источников питания, можно приступить к разборке рулевого управления.

в качестве взлетать

водителивоздушная подушка на Лада Ларгус,Рено Логан , Рено Сандеро.

Как прикрепить сумка безопасности

наРено Логан .

Алгоритм удаления и замены

1. Чтобы снять руль вам требуется специальный ключ Torx T30, затем специальные крепежные винты с левой и правой стороны подушки безопасности. Вы можете найти их за рулем, повернув его в нужном направлении.

Болты, отмеченные стрелками (Torx T30)

Открутите пружины с помощью отвертки, чтобы они могли окислиться

Удалите чип проводки, это не должно быть проблемой

Предупреждение! Держите только ПБ наверху

мероприятия безопасность при обращении с подушкой снимается

• разборка кузова запрещена подушки безопасности;
• различные жидкости (вода, топливо и смазочные материалы) могут не допускаться в него;
• Избегайте падений или ударов по наволочке. безопасность;
• Не подвергать воздействию тепла.

Установка подушки аналогична процедуре снятия.

С этими, казалось бы, простыми шагами, вы можете сделать это самостоятельно, деактивировать и взлетать

такое технически сложное устройство, как подушкабезопасность .

Post Views: 1

Тюнинг руля и подушек безопасности

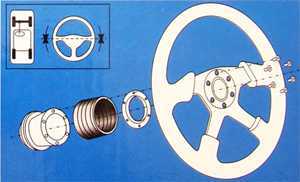

Техническая схема разбора деталей при установке спортивного руля

Еще одним вариантом монтажа рулевого колеса становится установка спортивного руля. Стоит отметить, что в этом случаи водитель лишается подушки безопасности, но эту функцию будет выполнять переходник-адаптер травмобезопасный.

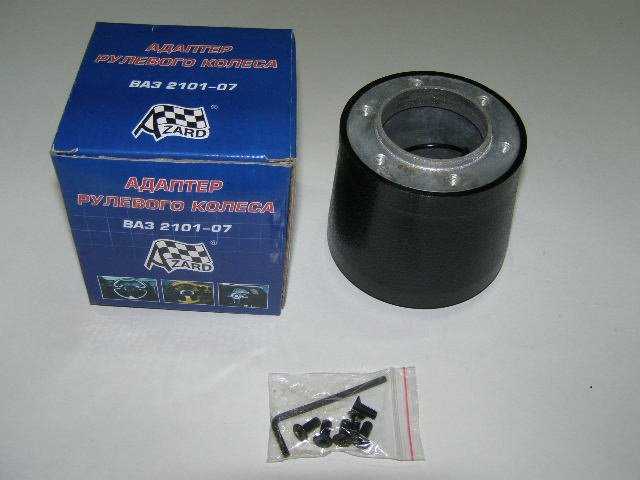

Травмобезопасный переходник(адаптер) и крепления к нему

Итак, рассмотрим процесс монтажа спортивного руля на Лада Гранта:

1. Поскольку у нас все снято, то первым делом устанавливаем адаптер. Присоединяем его к рулевому валу, но не фиксируем.
2. К рулевому адаптеру присоединяем проводку сигнала. Провода блока подушки безопасности изолируем и оставляем внутри адаптера.
3. На шлицы устанавливаем переходник. Он то и будет выполнять функции вместо подушек безопасности, поскольку при ударе легко деформируется и не травмирует грудную клетку человека.
4. Прикручиваем непосредственно тюнинг рулевое колесо.
5. Последним этапом становится проверка положения руля. Проезжаем вперед и назад, если руль стоит не ровно, то снимаем переходник и выставляем его.

Таким образом, можно сделать тюнинг руля на Лада Гранта. Стоит отметить, что если установлено спортивное рулевое колесо, то обязательно стоит пользоваться ремнями безопасности.

Установленный спортивный руль с переходником на Лада Гранта

Как отключить подушку безопасности пассажира калина 2

Статистика аварий свидетельствует, что подушка безопасности снижает уровень смертности в среднем на треть. Известны случаи, когда серьезное столкновение заканчивалось легким ушибом, благодаря открытию airbag. Но что делать после срабатывания подушки безопасности на Опель Астра, Лада Гранта или Приора, а также на других автомобилях? Как устранить ошибку?

Устройство подушки безопасности

Подушка airbag — эластичная основа, которая при ДТП наполняется газом.

В комплекс узлов входит также система управления и газогенератор. В роли смазки материала, гарантирующей четкое открытие, выступает крахмал или тальк.

Задача газогенератора — наполнить подушку газом при столкновении. В комплексе газогенератор и оболочка формируют airbag.

Конструкции подушек безопасности классифицируются:

1. По характеру действия — с одно — и двухступенчатым срабатыванием;
2. По форме — в виде трубки или купола;
3. По типу образования газа — гибридные или твердотопливные.

В основе твердотопливного генератора — заряд топлива, пиропатрон и корпус. Заряжается airbag специальным составом, в основе которого диоксид кремния, нитрат калия и азид натрия.

Топливо загорается от действия пиропатрона, после чего образовывается газ.

В гибридном газогенераторе главные комплектующие — пиропатрон, корпус, газовый и твердотопливный заряд.

После столкновения подушки airbag наполняются сжатым газом, выбрасывающим твердотопливный заряд.

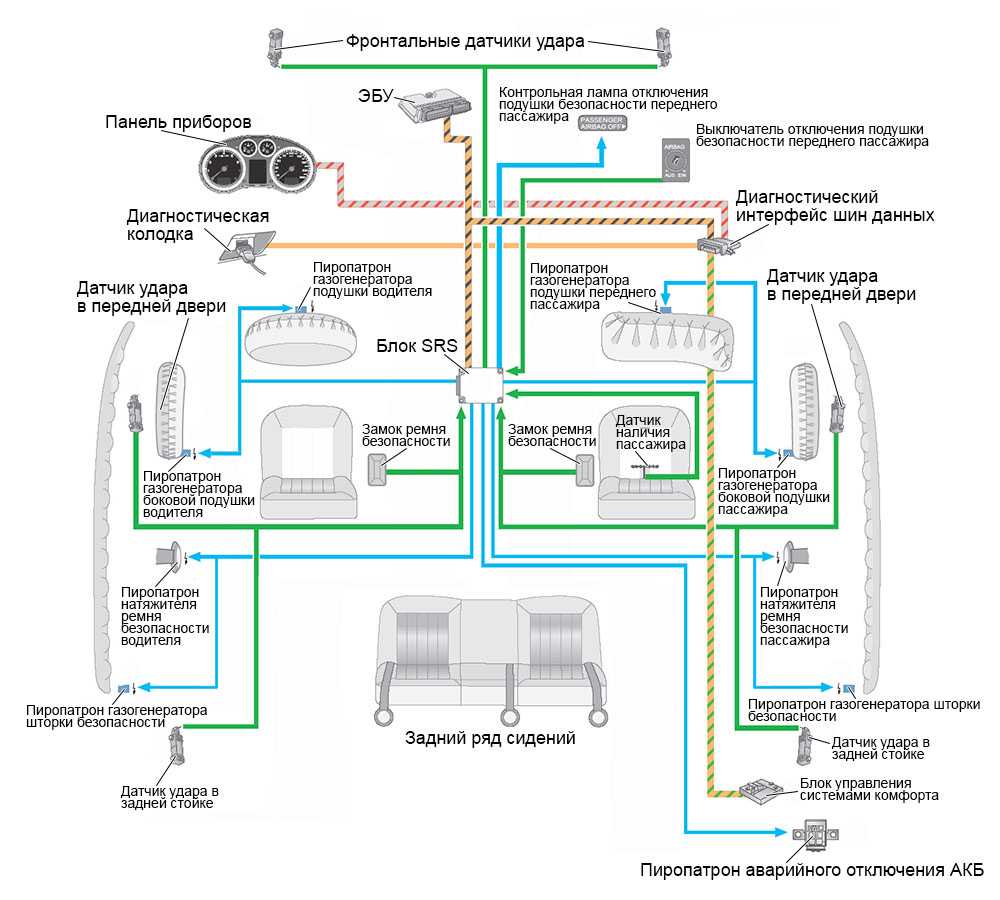

Задача системы управления — объединить устройства (блок управления, датчики удара, пиропатрон) и гарантировать их четкое срабатывание.

Как срабатывает подушка при ДТП?

Подушка безопасности срабатывает в момент столкновения с другим предметом или транспортным средством.

С учетом места удара срабатывают фронтальные или боковые airbag. Как только сила удара выше предельного уровня (задается программно), датчики удара направляют команду к блоку управления.

Последний собирает информацию, анализирует ее и решает — раскрывать подушки безопасности или нет. Описанные действия происходят за доли секунды.

От управляющего блока подается команда на включение газогенератора конкретной подушки безопасности. При этом время срабатывания — 30-40 мс. За этот период газогенератор гарантирует раскрытие и наполнение подушки газом.

Как только airbag касается тела человека, она разрывается и спускается.

Срабатывают фронтальные airbag при выполнении ряда условий:

• Возгорание автомобиля;
• Повышение заданной силы удара при лобовом столкновении;
• Падение транспортного средства;
• Резкий наезд на стенку ямы, бордюр или край тротуара;
• Удар в торцевую часть автомобиля (косое лобовое столкновение);
• Жесткое падение на колеса после «прыжка».

Стоит знать, что срабатывание фронтальных подушек не происходит в следующих случаях — при опрокидывании машины, боковом ударе или контакте сзади.

В программе автомобилей заложено, что перед открытием airbag анализируется скорость замедления машины и движения в момент столкновения, наличие подключенных ремней безопасности и так далее.

Более подробно по этой теме смотрите тут http://autotopik.ru/obuchenie/503-kak-rabotaet-podushka-bezopasnosti.html.

Как действовать, если подушка безопасности раскрылась?

Автолюбители часто теряются и не знают, как поступить при открытии airbag. На многих автомобилях (Лада Гранта и Приора, Форд Фокус 2, Лада Приора, Опель Астра и других), придется выполнить следующие манипуляции:

• Установить новые подушки безопасности, поменяв те, что уже сработали;
• Подкорректировать «мозги» системы управления, то есть блока, который отвечает за SRS. Вместо ошибки устанавливается дамп новой машины (как будто и не было аварии);
• Установить специальную обманку (заглушку).

Проблема в том, что у каждого производителя информация засекречена, что заставляет автолюбителей покупать новый блок управления для airbag. Кроме этого, подушки безопасности часто привязываются к VIN-номеру или модели транспортного средства.

Если же отправиться на СТО, то стоимость восстановительных работ «бьет» по кошельку.

Автолюбители с опытом копируют дамп системы безопасности и записывают его на выносное устройство памяти.

Данные хранятся до продажи. Если машина попала в ДТП, то специалисту проще восстановить систему.

В этой ситуации покупается микросхема и программатор, после чего устройство прошивается. Средние затраты на такую работу — от 5-7 тысяч рублей.

Можно ли ездить без подушек безопасности?

Автолюбители часто задают вопрос касательно эксплуатации машины при наличии неисправных (открывшихся) подушек airbag или сработавшем индикаторе неисправности.

Блок управления ВАЗ 2190 Гранта подушками и ремнями безопасности на 2

Уважаемые покупатели, во избежание ошибок при отправке блока управления подушками и ремнями безопасности, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, на одну, две или четыре подушки и ремни безопасности.

         Большинство современных автомобилей оборудуется множеством систем безопасности, призванных минимизировать вред здоровью человека во время аварии. Одна из основных – подушки безопасности. Если на вашей машине сработал индикатор системы подушек безопасности, это значит, что во время ЧП она не сможет хорошо выполнить свое главное предназначение – смягчить удар.

         Электроника Takata имеет своей целью постоянно контролировать скорость автомобиля, его положение на дороге, «пристегнутость» ремней безопасности, количество людей в салоне, а также в момент аварии фиксировать характер и места ударов у авто. Согласно показателям блока система в автоматическом режиме принимает решение относительно своего срабатывания.

         Система SRS или AutoLiv, Airbag, известная нам как «подушки безопасности», представляет собой эластичный модуль, который наполняют воздухом или газом, с электронным блоком управления и ремнями безопасности. Подушки безопасности предназначены для смягчения ударов и снижения травмирования в момент ДТП, но, главное, они служат для сохранения здоровья и жизни водителям и пассажирам.

         Модуль газогенератора в сборе «подушка безопасности» представляет собой сочетание датчика, исполнительного устройства и нейлоновой подушки. Взрыв достигается контролируемым воспламенением взрывчатых веществ, которые имею вид пилюль. В момент взрыва воздух заполняет подушку с невероятной скоростью.

Если у Вас на панели горит значок SRS (это символ водители называют «пузатый дядька»:)) то обязательно нужно побеспокоиться о ремонте подушек безопасности в Вашей машине.

При этом загорание индикатора Airbag не всегда значит неисправности именно подушки. Сейчас многие автопроизводители подключают к нему и другие системы, задействованные в обеспечении безопасности водителя и его пассажиров. Обычно все вместе они называются «SRS».

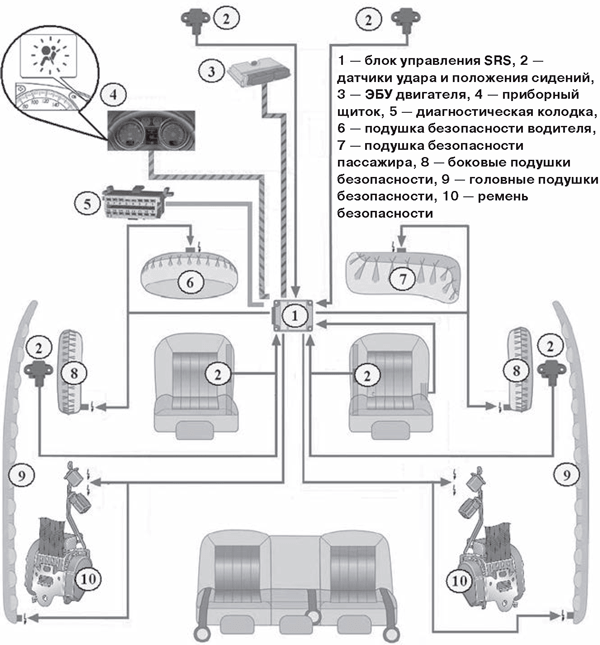

Она включается в себя:

— подушки безопасности;

— датчики ударов;

— преднатяжители;

— ремни безопасности;

— блок управления

и другое, если это предусмотрено производителем. То есть, если сработал индикатор системы подушек безопасности, значит, что-то случилось с одним из этих компонентов. Неопытному водителю трудно точно определить причину неисправности, поэтому если такая проблема возникла, лучше обратиться к опытному специалисту. Он сделает диагностику и посоветует методы устранения проблемы, так же стоит проверить индикатор ABS (индикатор антипробуксовки).

Система безопасности с горящим индикатором SRS полностью неработоспособна. Если индикатор подушек постоянно горит, то в случае аварии ни одна подушка не сработает, пусть даже они все на месте. Индикатор должен загораться при включении зажигания и через несколько секунд гаснуть.

         После ДТП система сохраняет всю информацию о столкновении в электронном блоке и на панели управления горит индикатор, который сигнализирует о необходимости ремонта.

Ремонт самих подушек безопасности не возможен и требуется их обязательная замена.

— Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.

— Приступать к следующим работам по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее одной минуты после отключения электропитания. Запрещается разборка модуля подушки безопасности.

— Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

— Не допускается воздействие на модуль подушки безопасности температуры выше 95 °C. При установке модуля в рулевое колесо автомобиля находитесь вне зоны разворачивания подушки.

— При первом включении зажигания после установки модуля подушки безопасности в автомобиль находитесь вне автомобиля, и включайте выключатель зажигания, протянув руку под рулевой колонкой.

Другие артикулы товара и его аналогов в каталогах: 21900382401010.

ВАЗ 1117-1119, ВАЗ 2190.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить блок управления подушками и ремнями безопасностина автомобиле Лада Гранта.

С интернет — Магазином Дискаунтер AvtoAzbuka  затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Менять пассажирскую подушку

Здесь все немного посложнее, дело в том, что у большинства автомобилей подушка находится за панелью торпедо. Чаще всего после выстрела портиться обшивка. На некоторых авто система крепится к раме авто и для замены приходится снимать панель торпедо.

Первое что нужно сделать это снять кожух с руля и снять подушки, даже если она в исправном состоянии. Также необходимо открутить крепежный болт и снять сам руль. После над педалями можно увидеть еще несколько болтов, их тоже необходимо открутить, это даст вам возможность добраться до центральной консоли.

Далее вам необходимо отщелкнуть защелки с помощью отвертки на центральной консоли. Это поможем вам снять штатную магнитолу и все остальное. После отсоединения этого всего вы сможете снять панель торпедо, но делать это нужно аккуратно.

Если же панель была повреждена, а на некоторых авто так бывает, то к сожалению вам придется поменять панель. В данном случае мы разберем только замену подушки, если панель при этом целая. Снимать панель необходимо аккуратно для того чтобы не повредить ее, крепежи и саму подушку. Если у вас иномарка, то крепежей будет очень много, проследите за этим.

Делать желательно все в гараже с освещением, так как процедура это не быстрая, иногда придется потратить пару дней. Также еще стоить помнить, что после аварии у вас есть повреждения кузова, которые тоже надо исправлять, но об этом позже.

Пошаговый мастер-класс

• Вставляется в зажигание ключ;
• Нажимается тормозная педаль (и держится, не отпускаемая, до самого финала экзекуции);

После этого бортовой компьютер, отвечающий за показания датчиков и сигналы, вводится в режим самодиагностики. И если ошибки подключений и обрывов не найдено, то сигнал будет длинными интервалами помигивать. Это означает, что все в порядке, и компьютер машины самостоятельно настроился. Затем выключаем полностью зажигание, поворачивая ключ в крайнее положение.

Ошибка стерта (теперь не будет раздражающе гореть во время пути автомобиля). И при следующем запуске движка лампочка не загорится и не замигает.

Примечание:

данный способ действует практически на всех нисанах. Однако, существуют и другие варианты обнуления ошибки Airbag, к примеру, включением/выключением зажигания и манипуляциями с педалями или дверьми.

Назначение и принцип действия СНПБ

Система надувных подушек безопасности является дополнительным средством защиты водителя, пристегнутого ремнём безопасности, и предназначена для снижения тяжести его травмирования при фронтальных (±30 градусов) столкновениях автомобиля в дорожно-транспортных происшествиях. СНПБ срабатывает в зависимости от силы столкновения автомобиля с различными препятствиями. СНПБ в случае штатного срабатывания в аварийной ситуации запускается вне зависимости от состояния пристегивания водителя ремнём безопасности. Поэтому использование ремня безопасности водителем является обязательным условием эффективной работы СНПБ.

Система НПБ начинает функционировать после включения зажигания и управляется электронным блоком (БУСНПБ) с функцией самодиагностики. Срабатывание системы осуществляется подачей электрического сигнала от БУСНПБ на модуль надувной подушки безопасности.

В случае срабатывания СНПБ верхняя часть крышки облицовочной модуля надувной подушки безопасности при наполнении подушки газом разрывается в конструктивно определенных местах и раскрывается на две или три части. Через образовавшийся проем, наполняемый газом мешок подушки безопасности раскрывается перед рулевым колесом или панелью приборов. Время наполнения подушки составляет около 30-40 мс. После наполнения подушки безопасности вследствие избыточного давления, газ выходит через специальные отверстия, находящиеся в задней части мешка подушки безопасности, предотвращая тем самым столкновение водителя или пассажира с деталями интерьера автомобиля и смягчая при этом тяжесть соударения их головы и грудной клетки.

Устройство СНПБ

Автомобиль LADA 2190 в комплектации «Норма» оснащается одноканальной СНПБ, в состав которой входят:

• модуль газогенераторный (МНПБВ) (дет. 21910-8232010-00);
• блок управления системы надувных подушек безопасности (дет. 21900-3824010-00);
• соединитель с устройством вращающимся (дет. 21700-3709315-00);
• колесо рулевого управления (дет. 21910-3402018-00).

Система надувных подушек безопасности:

1. модуль надувной подушки безопасности водителя;
2. место установки блока управления СНПБ.

Модуль газогенераторный (МНПБВ) состоит из газогенератора 1, корпуса 7, со сложенной в нем надувной подушкой, облицовочной крышки 9, выключателя звукового сигнала и крепежных деталей.

Модуль газогенераторный (вид сзади):

1. газогенератор;
2. зацепы для фиксации МНПБВ;
3. контакты выключателя звукового сигнала;
4. зацепы для фиксации МНПБВ;
5. место расположения идентификационной этикетки;
6. разъем запала-воспламенителя газогенератора;
7. корпус, со сложенной в нем надувной подушкой;
8. зацепы для позиционирования МНПБВ;
9. крышка облицовочная.

Газогенератор производит газ внутри модуля для наполнения надувной подушки безопасности. Воспламенение пиротехнического вещества, находящегося в газогенераторе, производится запалом-воспламенителем, вмонтированным в корпус газогенератора. Различают два основных типа газогенераторов. Пиротехнический газогенератор состоит из корпуса, наполненного твердым пиротехническим веществом, и запала-воспламенителя. В нем газ производится при сгорании пиротехнического вещества. Применяется в модуле надувной подушки безопасности водителя. Гибридный газогенератор состоит из корпуса, наполненного сжатым инертным газом и пиротехническим веществом, и запала-воспламенителя. Применяется в модуле надувной подушки безопасности пассажира. Запал-воспламенитель – устройство с электрическим сопротивлением и пиротехническим веществом. После получения электрического сигнала от БУСНПБ электрическое сопротивление разогревается и воспламеняет пиротехническое вещество запала-воспламенителя с последующим воспламенением основной массы пиротехнического вещества газогенератора.

Надувная подушка безопасности – мешок из синтетического материала, вмонтированный в корпус модуля, наполняющийся газом под давлением при срабатывании модуля. Надувная подушка безопасности сложена специальным образом и закрыта облицовочной крышкой.

Облицовочная крышка – деталь, закрывающая надувную подушку безопасности и разрывающаяся при наполнении подушки газом вдоль конструктивного шва, расположенного с обратной стороны крышки.

Расположение БУСНПБ:
