Горит лампочка подушки безопасности: причины, способы устранения

Устранение неисправностей системы Airbag

Неисправности проводки устранить легко – проверяются все соединения, устраняются обрывы, зачищаются места контактов. Хуже, если повреждены датчики, исполнительные механизмы или блок управления. Для устранения таких неисправностей элементы меняются, а стоят они недешево.

В случае проблем с исполнительными механизмами (они неисправны, исчерпан ресурс) или датчиками определения наличия пассажира систему можно обмануть, чтобы она нормально прошла самодиагностику, и лампа не горела.

При диагностике блок определяет целостность цепи по сопротивлению, создаваемому датчиком или пиропатроном. Эту особенность и используют некоторые автолюбители. Достаточно от неисправного элемента отсоединить провод и к его концу припаять резистор с нужным сопротивлением. В результате резистор имитирует датчик или исполнительный механизм. Тогда блок управления при самодиагностике «думает», что цепь и составляющие элементы исправны и готовы к работе.

Но стоит понимать, что при ДТП отключенная система airbag SRS не сработает. Поэтому обманки лучше не использовать или применять их непродолжительный срок

Инструмент сброса подушек безопасности Hyundai

Для считывания кодов, очистки и выключения подсветки подушки безопасности на Hyundai вам потребуется сканер, который может считывать коды модулей подушек безопасности. Представительства Hyundai используют сканер Hyundai GDS, который стоит тысячи долларов.

Хорошей новостью является то, что есть несколько сканеров OBD2, которые могут прийти на помощь. Ниже представлен список сканеров OBD2, которые могут считывать и очищать коды неисправностей на автомобилях Hyundai.

Foxwell NT630 Hyundai Airbag SRS Сканер
Autel Maxidiag Elite MD802
Запустите сканер подушек безопасности Creader

Цена этих сканеров подушек безопасности Hyundai составляет от 100 до 200 долларов.

Общие причины

Аккумулятор разряженного автомобиля

Возможно, индикатор подушки безопасности включился и остался включенным после того, как вы запустили свой Hyundai. Обычно это происходит из-за разряда автомобильного аккумулятора и отсутствия необходимого напряжения для правильной работы модуля подушки безопасности. Если напряжение аккумулятора упадет ниже 9 болтов, загорится индикатор подушки безопасности Hyundai и будет гореть до тех пор, пока вы не очистите коды.

При сканировании модуля подушки безопасности вы получите код неисправности, в котором говорится, что блок управления подушками безопасности обнаружил пониженное напряжение. Вы можете использовать один из упомянутых выше сканеров OBD2, чтобы очистить этот код ошибки. См. . Как отключить подсветку подушки безопасности в моем Hyundai? Обязательно замените старую батарею (или исправьте любые проблемы с генератором). В противном случае контрольная лампа подушки безопасности снова включится.

Сопротивление датчика бокового удара

Датчик боковой подушки безопасности может быть виновником в некоторых случаях. Датчик установлен в центральной стойке или дверной панели. Если датчик бокового удара выходит из строя, его необходимо заменить. Проверьте сопротивление датчика бокового удара. Оно должно составлять от 1,7 до 2,3 Ом. После замены датчика очистите коды неисправностей, как описано в этой статье.

Датчик бокового удара установлен на панели двери.

Высокое сопротивление модуля подушки безопасности

Часто вы можете получить код, в котором указано высокое сопротивление модуля подушки безопасности или разомкнутая цепь. Эти коды неисправностей могут относиться к подушке безопасности водителя, подушке безопасности пассажира, боковой подушке безопасности, шторной подушке безопасности, предварительному натяжителю ремня безопасности и предварительному натяжителю анкера. Если вы получили такой код, первое, что вы должны сделать, это использовать цифровой мультиметр и проверить сопротивление подушки безопасности. Оно должно быть в диапазоне 1,7-2,3 Ом.

Мы часто обнаруживаем, что проблема не в подушке безопасности, а в ее неисправности. Например, если вы получаете разомкнутую цепь подушки безопасности водителя или высокое сопротивление, в большинстве случаев подушка безопасности Hyundai не является проблемой, но проблема может заключаться в часовой пружине.

Датчик пассажирского сиденья/датчик занятости

Под нижней подушкой пассажирского сиденья вашего Hyundai вы найдете датчик веса. Hyundai называет эту систему классификации веса (WCS), и ее основная цель – определить, сидит ли на переднем пассажирском сиденье легкий человек или ребенок.

Эти датчики со временем выходят из строя и часто вызывают срабатывание подсветки подушки безопасности на приборной панели вашего Hyundai. Если код неисправности (также называемый кодом неисправности -DTC) указывает на датчик веса на сиденье пассажира, сначала проверьте провода под сиденьем.

Электрический разъем датчика занятости сиденья часто отсоединяется из-за частого движения сиденья. В некоторых случаях датчики веса необходимо заменить, чтобы решить эту конкретную проблему освещения подушки безопасности Hyundai.

Другие возможные проблемы, которые вызывают свет подушки безопасности Hyundai

Датчики удара подушек безопасности намокли. Попробуйте очистить коды неисправностей.
Свет подушки безопасности может также загореться, если вы попали в выбоину. Свободный контакт может вызвать это.
Часовая пружина неисправна.

Еще варианты развития событий

Хорошо, если вам повезло, и данная ошибка Airbag была выдана бортовым компьютером по весьма прозаическим причинам: временное нарушение соединения в электрической цепи, разрядка аккумуляторной батареи, переподключение разъемов и тому подобное. Но бывает и так, что после вышеописанных манипуляций сигнал не перестает отсвечивать. Какие еще могут быть причины и как их устранить, по возможности, самому?

Прямо скажем, не всегда удастся это сделать без излишних потерь, моральных и материальных. Как правило, продолжение мигания означает, что некоторые детали вышли из строя или требуют дополнительной проверки.

Когда загорается индикатор неисправной подушки безопасности

Как уже было сказано, свечение индикатора об ошибке указывает на несколько причин, но чаще ошибка возникает из-за прерывания цепи.

Например, отключение разъема под каким-либо из сидений. В некоторых автомобилях (Fiat Stilo), из-за резкого сдвигания сиденья пассажира. Индикатор загорается и при уборке салона, когда по невнимательности кабели задевают, щеткой пылесоса. Иногда достаточно подключить разъем снова и лампочка погаснет. Но некоторые модели автомобилей потребуют подключения диагностического компьютера.

Разрушаются из-за возраста провода, соединяющие подушки безопасности с коммутатором управления, в том числе жгут airbag под рулем. Некоторые электрики ремонтируют проводку, другие рекомендуют заменять жгуты новыми.

Повреждается мат присутствия пассажира. Благодаря ему, в ситуации, когда рядом с водителем никто не сидит, в случае лобового столкновения, не должна выстрелить ни одна из подушек безопасности для защиты пассажира. Поломки матов происходят или по причине старения, или по вине самих пользователей – датчики не любят, когда о них опираются коленом. А так делают в ситуации, когда достают вещи, лежащие на заднем диване, или во время уборки салона автомобиля, чтобы добраться до скрытых уголков. Маты не ремонтируют. Следует найти б/у рабочий или купить новый. Не рекомендуется подключать эмулятор, который погасит индикатор подушек, но сделает так, что они сработают даже тогда, когда кресло будет пустым.

Не исправны датчики удара. Они устанавливаются, на лонжеронах или на шасси. Задача датчиков заключается в приведении в действие соответствующих подушек при столкновении. Датчики выходят из строя из-за коррозии, повреждения жгута проводов, хотя они устойчивы к негативным воздействиям.

Гореть индикатор подушки безопасности может в результате неумелого ремонта электрики.

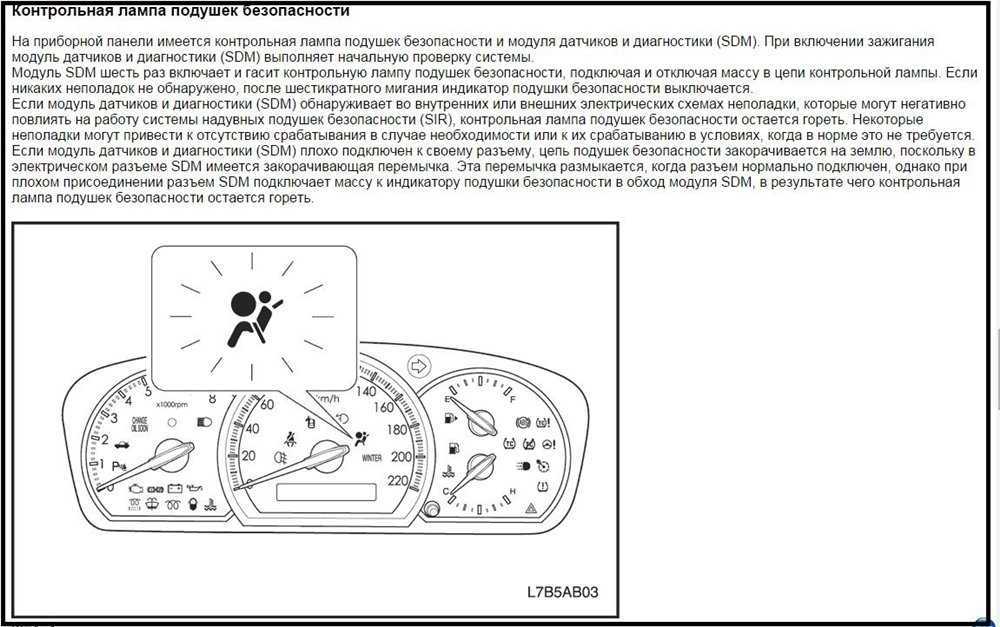

Индикатор подушки безопасности: что нужно знать

Если коротко, в момент срабатывания датчика на модуль управления подушками поступает сигнал, далее модуль активирует пиропатрон, подушка практически моментально наполняется газом, что и приводит к ее раскрытию (срабатыванию).

Результат — вместо прямого контакта с различными жесткими элементами в салоне водитель и пассажиры ударяются об подушку. Это позволяет избежать серьезных травм и значительно снижает другие возможные риски.

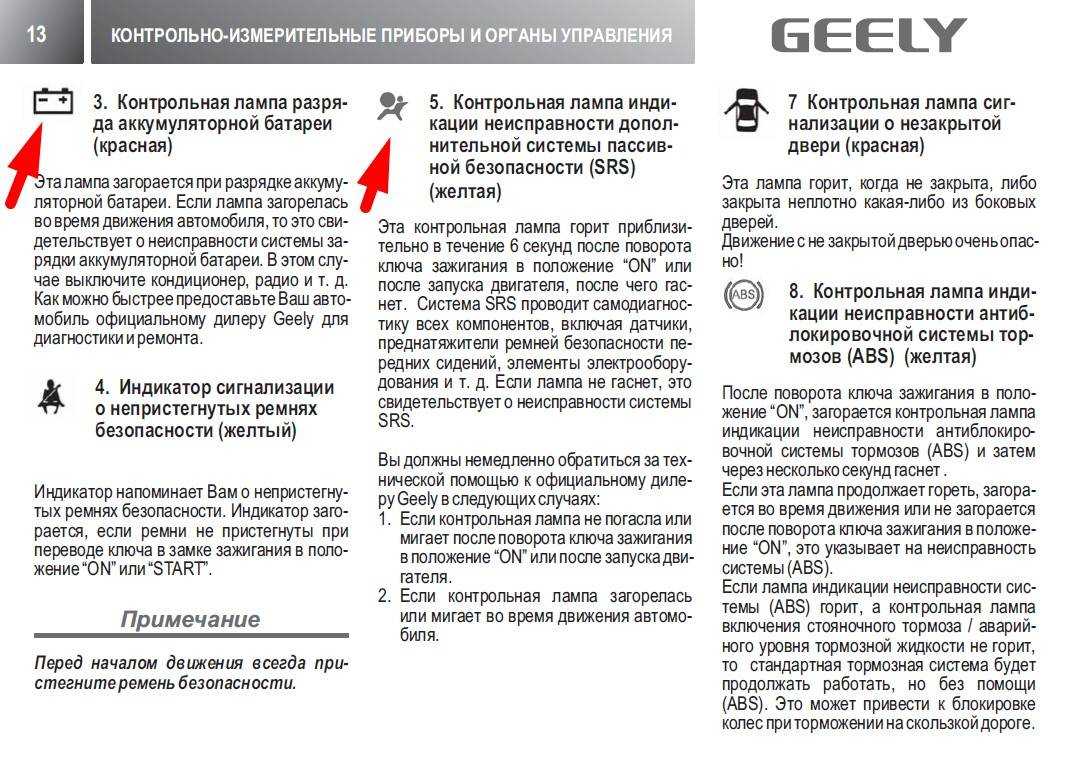

Сразу отметим, данная система имеет режим самодиагностики, то есть перед каждой поездкой во время поворота ключа в замке зажигания блок управления подушками (модуль подушек безопасности) опрашивает все элементы системы, проверяя их работоспособность.

Именно в этом момент на панели приборов загорается значок подушки безопасности (в виде изображения сидящего и пристегнутого ремнем безопасности человека, перед головой которого нарисован круг, символизирующий подушку). Значок может моргать или горит постоянно.

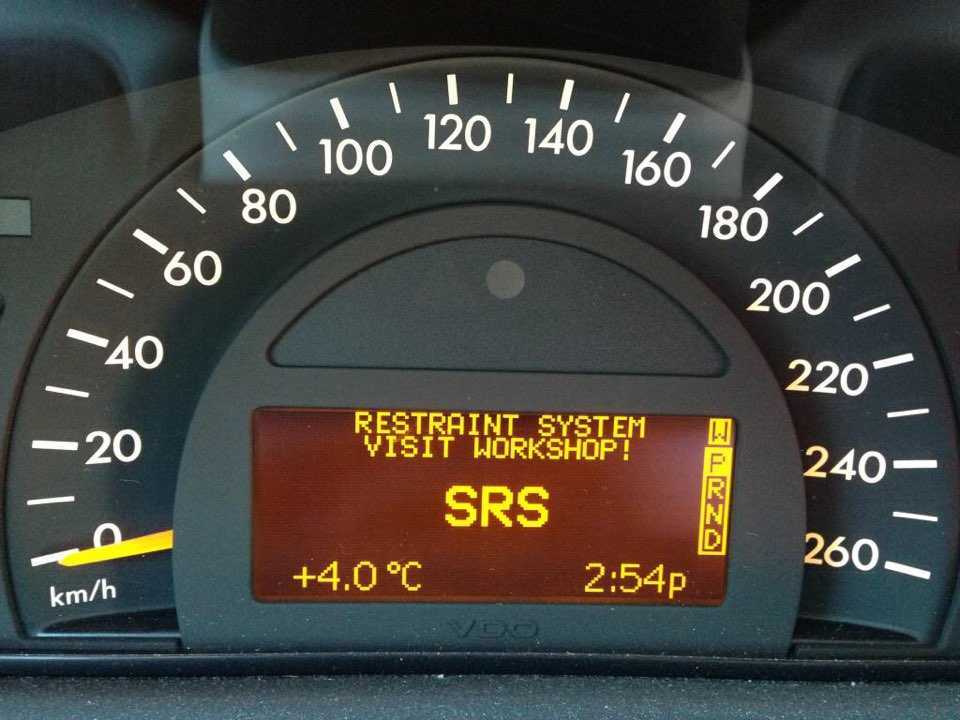

Также на многих авто вместо указанной пиктограммы может просто загораться надпись AIRBAG, Airbag SRS или просто SRS, заключенная в квадрат и т.п. Как правило, значки и надписи, связанные с подушками, красного и желтого цвета. Кстати, аналогичным образом диагностику проходят и другие системы, в результате чего на панели горит «чек», значок аккумулятора, ABS и т.п.

Так вот, после запуска двигателя в норме через 2-3 секунды основные индикаторы, в том числе и горящая или моргающая лампочка подушек, должны погаснуть. Если это не так, постоянно горит или моргает подушка безопасности, тогда система уведомляет водителя о том, что имеет место ошибка, сбой или неисправность подушки безопасности.

Единственное исключение представляет собой надпись PASS AIRBAG OFF. Обычно эта надпись сервисная, желтого цвета и указывает на то, что подушка безопасности переднего пассажира отключена. Дело в том, что в ряде случаев (например, при перевозке маленьких детей в автокресле на переднем сидении) пассажирскую подушку нужно отключать из соображений безопасности.

Такой индикатор не является неисправностью или ошибкой и просто напоминает водителю о том, что подушка пассажира деактивирована и достаточно выполнить ее активацию при такой необходимости. Другое дело, если загорелась подушка безопасности прямо на ходу или не гаснет после запуска двигателя автомобиля. В этом случае индикатор подушек безопасности указывает на различные проблемы.

Что делать, если горит лампочка подушки безопасности

Как было отмечено ранее, система SRS каждый раз при зажигании проверяет состояние всех элементов. Если при диагностике выявляется та или иная проблема, система сохраняет код ошибки. Он необходим для того, чтобы установить вид неисправности и убрать ее. Для этого не обязательно обращаться к специалистам. Сначала можно попробовать сделать все своими руками.

Начать нужно с самого легкого – проверить аккумулятор и подключение клемм, а также вспомнить дату последней замены батареи. Может уже пора купить новую?
Если машину только что вымыли, стоит исключить попадание влаги в системы. В случае подтверждения этой догадки, можно не волноваться. Вода испарится, и проблема исчезнет.
Требуется дополнительно проверить подключение разъемов и состояние проводки, если недавно датчик натяжения ремня безопасности отключали или самостоятельно меняли его детали.

Если после всех этих действий и даже после замены подушки безопасности лампочка по-прежнему горит, лучше продолжить поиск проблемы, подключив к этому профессионалов. Но неполадки будут устранены гораздо быстрее, если предварительно вы сами исключите основные возможные причины.

При дорожно-транспортном происшествии обычно срабатывают определенные узлы системы ПБ. Если этого не происходит, вероятнее всего прерван контакт с одним или несколькими электронными устройствами. Так, в «Пежо 307», к примеру, основные системы расположены в совершенно разных местах:

Блок управления системой безопасности обычно можно найти в центральной консоли. Он имеет лишь цифровую подпись. Поэтому чтобы выяснить, точно ли это то самое, что вы ищете, нужно вбить номер блока в поисковую систему.
Датчиков удара в этой модели «Пежо» четыре. Лампочка будет гореть, даже если один из них перестанет функционировать. При этом сама система, скорее всего, будет работать в прежнем режиме.
Пиропатроны преднатяжителей безопасности. Они требуются для того, чтобы при ударе ремни были жестко зафиксированы.
Задние, передние и боковые подушки безопасности.
Выключатель SRS.

Подушки безопасности водителя и пиропатроны преднатяжителей ремней срабатывают при любом лобовом столкновении.

Подушки безопасности пассажира срабатывают только в той ситуации, когда человек занимает свое место. Его присутствие мониторит специальный датчик. Он находится под пассажирским креслом.

После того как однажды подушки и преднатяжители уже сработали, нужно поменять ПБ и пиропатроны на новые. Иначе система не будет функционировать, а в автомобиле будет просто небезопасно.

Подушку безопасности, которая находится в рулевом колесе, заменить гораздо сложнее.

Почему горит лампочка подушки безопасности?

Подушка безопасности является лишь исполнительной частью ряда систем, которые должны идеально отработать при столкновении автомобиля с препятствием. В частности, за работу подушки безопасности отвечают: датчики ударов, пиропатрон и «мозги» автомобиля. Кроме того, при срабатывании подушек должны быть исправны ремни безопасности, а также натяжители, задача которых удержать водителя на месте при столкновении. Учитывая большое количество элементов, взаимосвязано работающих с подушками безопасности, индикатор на приборной панели может загореться при неисправности любого из них. Не стоит забывать и о необходимости передачи сигнала от одного устройства к другому, и если взаимосвязь между ними нарушена, лампочка подушек подушки безопасности так же об этом просигнализирует.

Ниже мы рассмотрим наиболее распространенные варианты, почему горит лампочка подушки безопасности.

Проблемы с проводкой и разъемами

Одной из наиболее распространенных причин, почему горит лампочка подушки безопасности, является обрыв в цепи. Диагностический сканер позволяет считать код ошибки из автомобиля, а после определить конкретное место, где произошел обрыв цепи. Чаще всего подобная проблема возникает после того, как:

Снималась передняя панель автомобиля, после чего могли быть не до конца защелкнуты разъемы или повреждена проводка от датчиков к натяжителям ремня безопасности;
Из автомобиля доставались сидения, в результате чего могла повредиться проводка, которая следует от них к электронному блоку управления или под ними;
Происходило снятие руля автомобиля, а вместе с тем отключение разъема подушки безопасности, в результате чего он мог быть поврежден или не до конца подключен при сборке;
Произошло замыкание проводки в любой другой части автомобиля.

Без диагностического сканера определить проблему с проводкой, из-за которой горит индикатор подушки безопасности, практически невозможно. Если отсутствует любой из сигналов, лампочка загорится и не погаснет до того момента, пока информация не будет передаваться между элементами системы без ошибок.

Неисправности датчиков

Еще одной частой проблемой, из-за которой загорается лампа подушки безопасности, является неисправность датчиков. Система срабатывания подушки безопасности зависит от двух типов датчиков:

Датчики удара.

Их на автомобиле располагается не менее 4 штук, а часто спереди ставят 2 или 4 датчика удара, чтобы подушка безопасности точно сработала при лобовом столкновении. Физическое повреждение датчиков удара может стать причиной, из-за которой горит индикатор подушки безопасности. В таком случае необходимо определить конкретный датчик, с которым возникли проблемы, а после их устранить.
Датчики замка ремня безопасности. Они устанавливаются в современных автомобилях, чтобы подушка безопасности не срабатывала в том случае, когда ремень не застегнут. Частой причиной выхода из строя данных датчиков является попадание воды в замок ремня безопасности, к примеру, во время мойки салона.

Такую ошибку как отсутствие сигнала от датчиков, так же можно определить при помощи диагностического сканера.

Другие проблемы

Существует масса проблем, как механических, так и электрических, из-за которых может гореть индикатор подушки безопасности. Помимо перечисленных выше, из встречающихся часто неисправностей можно отметить:

Низкое напряжение аккумулятора. Чтобы устранить проблему, следует проверить напряжение на аккумуляторе, а если оно низкое, зарядить батарею или заменить ее;
«Забитую» память управляющего электронного блока. Если подушка безопасности уже срабатывала, а после установки новой память блока управления не была обнулена, это станет причиной, по которой горит индикатор подушки безопасности;
Неисправность самой подушки безопасности – нарушение ее герметичности;
Неисправность пиропатрона, возможно, из-за превышения лимита его эксплуатации, который чаще всего составляет 10 лет;
Повреждение блока управления, как механическое, так и программное. Чаще всего проблема с программным обеспечением возникает при обновлении прошивки ЭБУ или проведении чип-тюнинга.

Если загорелся индикатор подушки безопасности, первым делом проверьте аккумулятор. Далее следует вспомнить последние работы, которые проводились с автомобилем, — это может быть ремонт, мойка, замена элементов. Если самостоятельно обнаружить неисправность не удалось, необходимо воспользоваться диагностическим сканером, который покажет причину возникновения проблемы.

(407 голос., средний: 4,61 из 5)

Способы диагностики

Проверять систему пассивной безопасности начинают с перезагрузки программного обеспечения. Для этого требуется перезапустить двигатель, выключив зажигание на 30-40 секунд. Процессор ЭБУ должен сбросить ошибку контрольной лампочки SRS и загрузиться вновь. За этот период происходит самодиагностика всех компонентов – в случае обнаружения системного сбоя программа откорректирует работу индикатора. После нового запуска лампочка должна мигнуть 6-7 раз и погаснуть – это значит, что система в исправном состоянии, ошибка сброшена. Если этого не случилось – то проверяют остальные узлы либо удаляют сбой в ручном режиме.

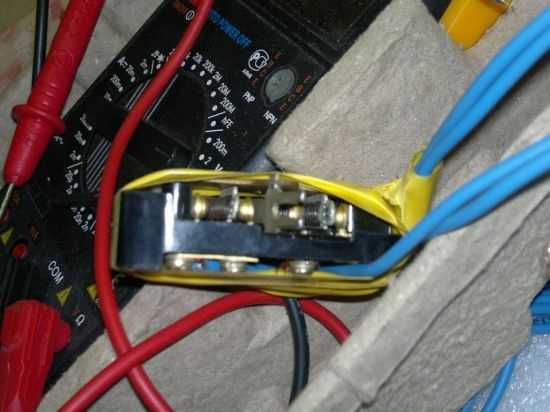

Поломку гибкого шлейфа на руле и пиропатрон тестируют с помощью мультиметра (тестера) в режиме омметра. Порядок действий:

отключить аккумуляторную батарею, сняв клемму минус;
снять пластиковые накладки на спицах руля, вывернув саморезы с внутренней стороны;
замерить сопротивление на клеммах разъёмов пиропатрона, гибкого шлейфа;
шормальное значение сопротивления во всей цепи SRS – 2,2 Ом.

Далее тестируют каждый участок цепи от исполнительных устройств до фронтальных датчиков, обращая внимание на состояние изоляции, наличие окислов на контактах. На отрезке цепи от диагностического интерфейса шины данных (САN-шина) до приборной панели проверяют также вольтаж – в случае перегорания лампочки индикатора, её меняют на новую. Замок натяжителя ремня осматривают на наличие повреждений, попадания влаги

Во время сильного дождя при открытии дверей вода часто заливает в салон, что приводит к коротким замыканиям на участке цепи от замка натяжителя до блока SRS

Замок натяжителя ремня осматривают на наличие повреждений, попадания влаги. Во время сильного дождя при открытии дверей вода часто заливает в салон, что приводит к коротким замыканиям на участке цепи от замка натяжителя до блока SRS.

Определить работоспособность датчиков с помощью тестера не получится – это сложные электронные сенсорные устройства, поломку которых определяют с помощью расшифровки кода ошибки ЭБУ. На устройствах проверяют состояние выводных клемм, замерив сопротивление.

Блоки SRS, контроллер ЭБУ диагностируют с помощью сканера, мультитроникса либо компьютера (ноутбука) с установленным программным обеспечением. Их подключают к разъёму ODB2 под рулевой колонкой через CAN-адаптер. Программа считывает коды ошибок в журнале памяти ЭБУ, определяя неисправный элемент в системе. Расшифровка кодов на разных моделях автомобилей отличается в зависимости от типа силового агрегата.

Нарушения в работе цепи SRS могут быть вызваны неправильно установленным дополнительным оборудованием. Стоит понимать, что система выполнена в отдельном контуре – любые подключения других устройств (например, сигнализации, магнитолы) на участке цепи недопустимы.

Горит подушка на панели приборов: возможные неисправности

Итак, если загорелся красный аварийный индикатор, значит, есть ошибка подушки безопасности

Чтобы понять, почему загорается лампочка Airbag (загорелся датчик подушки безопасности), необходимо рассмотреть возможные причины и уделить внимание диагностике

Дело в том, что причина может быть не в самой подушке безопасности, так как система Airbag включает в себя целый ряд отдельных элементов. При этом выход одного из них или сбой становится причиной того, что при самодиагностике выявляется ошибка. Кстати, код ошибки для расшифровки неисправности в таком случае прописывается в память блока управления.

При этом часто бывает так, что сначала ошибка загорелась, а потом погасла. В этом случае данные симптомы указывают, что после повторной верификации неполадки не обнаружены. Еще бывает, что значок подушки больше не загорается после того, как было повторно включено и выключено зажигание.

При таком кратковременном сбое, когда модуль не фиксирует ошибку повторно, данная ошибка стирается из памяти и лампочка гаснет. В свою очередь, это может указывать как на «плавающую» проблему, так и на разовый случайный сбой.

Вернемся к причинам. Как уже было сказано, система подушек безопасности сложная, включает в себя сами подушки, модуль управления и диагностики, датчики удара, натяжители ремней безопасности, пиропатроны. Все компоненты соединяются при помощи проводки.

Не трудно догадаться, что если машина имеет много подушек безопасности, конструктивно вся система заметно усложняется. Так или иначе, если горит значок подушки безопасности, тогда это указывает на то, что:

повреждена одна или несколько подушек;
нет сигнала от отдельных компонентов системы;
имеются повреждения датчиков удара;
возникли проблемы с проводкой;
вышли из строя предохранители;
имело место короткое замыкание;
подушки отработали положенный срок службы;
имеются неполадки с модулем управления и т.д.

На деле, возможных причин очень и очень много. Например, если неисправны контакты дверей, на некоторых авто загорится значок подушки. Также часто сбои возникают в результате того, что ранее имели место различные вмешательства.

Например, неправильно установленная сигнализация и другое оборудование. Часто значок полушек загорается, если снимался руль или кресла, производилось снятие ремней безопасности, демонтировалась панель приборов или детали обшивки в области дверей, стоек и т.п.

Как правило, при таких работах нередко повреждаются провода или клеммы, случайно размыкаются контакты. Еще ошибка подушки может гореть в том случае, если после ДТП производилась замена подушек безопасности и отдельных компонентов системы.

В этом случае важно понимать, что в памяти модуля прописывается информация о том, что подушки сработали. Это значит, что даже если подушки и другие непригодные к дальнейшему использованию части заменить, модуль все равно будет выдавать ошибку. По этой причине система в данной ситуации потребует комплексной замены

По этой причине система в данной ситуации потребует комплексной замены.

Кстати, иногда удается прошить блоки управления подушками без их замены, тем самым потушить индикатор и стереть ошибку, однако такие действия осуществляются владельцем на свой страх и риск. Производители рекомендуют менять всю систему в сборе. В противном случае нет гарантий касательно ее корректной работы.

Еще добавим, что подушки являются элементом с ограниченным сроком службы

На практике, авто производители акцентирую внимание на том, что срок подушек безопасности в плане их ресурса составляет не более 10 лет. Это значит, что по истечении данного срока производитель больше не гарантирует стопроцентную работоспособность, а также вполне могут иметь место различные неполадки, возникающие без видимых причин. Также вывести из строя подушки может банальное попадание влаги на модули и места подключения клемм (как в салоне, так и под капотом)

Нередко ошибка подушек загорается в результате неправильного подключения клемм АКБ, сильно просадки по питанию в бортовой сети, после скачков напряжения и т.п

Также вывести из строя подушки может банальное попадание влаги на модули и места подключения клемм (как в салоне, так и под капотом). Нередко ошибка подушек загорается в результате неправильного подключения клемм АКБ, сильно просадки по питанию в бортовой сети, после скачков напряжения и т.п.

В любом случае, если горит значок подушки, игнорировать проблему нельзя. Начать поиски неполадок следует с проведения полной проверки системы на предмет ошибок

Важно считать сканером и расшифровать коды. Доверять такие работы лучше только опытному специалисту с качественным диагностическим оборудованием
