Как установить обманку лямбда зонда?

Что такое лямбда-зонд?

Какой лучше, для чего нужен верхний лямбда-зонд и где находится? Для начала стоит разобраться в том, что же это такое. Подробнее о назначении и принципе работе будет сказано ниже.

Назначение

Место монтажа лямбда-зондов

Лямбда-зонд представляет собой кислородный датчик — это такое устройство сопротивления, которое находится в выпускном коллекторе. Благодаря информации, которую отправляет лямбда-зонд, блок управления двигателем может поддерживать определенный состав горючей смеси. Кислородный датчик посылает электрический приборам сигнал, если в камеру поступает слишком богатая или бедная топливно-воздушная смесь. В результате информации, которую отправил лямбда-зонд, бортовой компьютер авто корректируется подачу горючей смеси.

По теоретическим данным, которые часто бывают далеки от практических, для сгорания одного килограмма горючей смеси необходимо около пятнадцати килограмм кислорода. Соответственно, если кислородный датчик работает не корректно, то это напрямую повлияет на то, как будет работать мотор в целом. Кроме того, это может отразиться на расходе топлива.

Что такое универсальный лямбда-зонд и для чего он нужен — понятно, но как же он выглядит? Ведь далеко не каждый автолюбитель понимает, что с виду представляет собой это устройство. Тем более, если вы планируете произвести самостоятельную диагностику устройства,то необходимо разобраться в принципе его работы. С этой информацией вы ознакомитесь ниже.

Устройство и принцип работы

Устройство кислородного датчика

Итак, для чего нужен лямбда-зонд в автомобиле и какой его принцип работы? Перед тем, как ответить на эти вопросы, лучше будет разобраться в устройстве элемента.

Универсальный кислородный датчик состоит из следующих компонентов:

1. Непосредственно сам корпус. Универсальный лямбда-зонд сопротивления имеет металлический корпус, оснащенный нарезной резьбой для правильного монтажа.
2. Керамический изолятор.
3. Уплотнительное кольцо.
4. Керамический наконечник.
5. Провода, а также манжеты для их правильного уплотнения.
6. Для того, чтобы обеспечить вентиляцию устройства, применяется специальный корпус, оснащенный дополнительным отверстием.
7. Контакт, по которому проходит ток.
8. Дополнительный щиток, именующийся защитным, поскольку оснащен специальным отверстием, необходимым для выпуска выхлопных газов.
9. Также универсальный датчик оснащается спиралью, установленной в отдельном резервуаре (автор видео — Витя Крякушкин).

Следует отметить, что отличительной особенностью, которой характеризуется первый или второй лямбда-зонд в автомобиле, является то, что для изготовления используются термостойкая основа. Применение таких материалов необходимо потому, что само устройство всегда работает при высоких температурах. На сегодняшний день в современных автомобилях используются один из четырех типов датчиков, их различие зависит от числа подводящих к устройству проводов — от одно- до четырехпроводного.

Что касается принципа работы, то диагностический датчик концентрации кислорода представляет собой элемент обратной связи. Это устройство позволяет системе правильно рассчитать необходимую дозировку топлива для определенного количества подаваемого воздуха. Оптимальный расчет горючей смеси актуален не только с экологической, но и экономической точки зрения. Поскольку сегодня требования к экологической безопасности при производстве транспортных средств очень велики, то новые машины комплектуются обычно только катализаторами. Также двигатели автомобилей оснащаются двумя датчиками кислорода.

Благодаря использованию катализатора и двух лямбд, экологический вред при функционировании транспортного средства будет минимальный, то есть машина будет наносить минимальный вред окружающей среде. Однако при появлении неисправности в одном из элементов системы автомобилист может столкнуться с серьезными проблемами, которые ударят по его бюджету, поскольку такая поломка будет дорого стоить.

Признаки и причины неисправности лямбда зонда

Неисправности лямбда зонда проявляются так же, как проблемы с топливной аппаратурой или каталитическим нейтрализатором. Поэтому точно определить, какой элемент сломан, можно только путём диагностики в автосервисе. Есть ряд симптомов, которые косвенно говорят о выходе лямбды из строя:

• Плавающие обороты при холостой работе ДВС. При поломке лямбда зонда они постоянно меняются, опускаются до 400–600. Происходит это из‐за обеднения топливной смеси. Её недостаточно для устойчивой работы мотора в режиме ХХ. Лямбда зонд отвечает за дозирование топлива в смеси.
• Падение мощности двигателя. Бедная смесь понижает мощность ДВС. Его обороты начнут медленно набираться при нажатой педали акселератора, машина будет хуже ехать в гору, разгон станет медленнее.
• Повышенный расход топлива. Потребление горючего может возрасти на 25-30%.
• Изменение цвета и запаха выхлопных газов. Выхлоп почернеет. В нем явно будет ощущаться запах бензина, который не догорает в катализаторе.
• Цвет свечей. На них при переобогащении смеси будет черный налет.
• Неравномерное ускорение с рывками. Быстро и равномерно машина разгоняться не сможет.
• Индикатор «Check Engine» на приборной панели. Если считать ошибку сканером и расшифровать ее, будет явно указано, что сломался лямбда зонд. Если же ошибку просто стереть, она будет постоянно появляться до устранения неисправности.

Типичные причины поломки таковы:

• Использование топлива низкого качества. Пожалуй, это самая распространенная причина. Излишки вредных примесей, сгорая, оседают на рабочей поверхности нагревательного элемента, что приводит к его засорению.
• Естественный износ по сроку эксплуатации. Менять «лямбду» необходимо ближе к 150 тыс. км пробега. Срок может быть увеличен, если заливать качественное топливо. Неоригинальный или дешевый датчик прослужит меньше.
• Проблемы проводки. Для подключения «лямбды» к ЭБУ используют обычную медную проволоку, которая позже начнёт окисляться или переламываться.

Лямбда зонд. Что это такое и как он работает?

В данной статье разберемся что такое лямбда зонд, для чего нужен и принцип его работы.

Жесткие экологические нормы узаконили применение на автомобилях каталитических нейтрализаторов – устройств, способствующих снижению содержания вредных веществ в выхлопных газах. Катализатор вещь хорошая, но эффективно работает лишь при определенных условиях. Без постоянного контроля состава топливно-воздушной смеси обеспечить катализаторам «долголетие» невозможно – тут приходит на помощь датчик кислорода, он же лямбда зонд.Что такое лямбда зонд?

Название датчика лямбда зонд происходит от греческой буквы лямбда, которая в автомобилестроении обозначает коэффициент избытка воздуха в топливно-воздушной смеси. По сути, лямбда зонд — это датчик для измерения состава выхлопных газов, чтобы поддерживать оптимальный состав топлива и воздуха.

При оптимальном составе этой смеси, когда на 14,7 части воздуха приходится одна часть топлива — лямбда равна 1. Обеспечить такую точность возможно только с помощью систем питания с электронным впрыском топлива и при использовании в цепи обратной связи лямбда-зонда.

Избыток воздуха в смеси измеряется весьма оригинальным способом – путем определения в выхлопных газах содержания остаточного кислорода (О2). Поэтому лямбда зонд и стоит в выпускном коллекторе перед катализатором. Электрический сигнал датчика считывается электронным блоком управления системы впрыска топлива (ЭБУ), а тот в свою очередь оптимизирует состав смеси путем изменения количества подаваемого в цилиндры топлива.

На некоторых моделях автомобилей имеется еще один лямбда-зонд. Расположен он на выходе катализатора. Этим достигается большая точность приготовления смеси и контролируется эффективность работы катализатора.Принцип работы лямбда-зонда

Схема лямбда зонда на основе диоксида циркония, расположенного в выхлопной трубе.1 – твердый электролит ZrO2; 2, 3 – наружный и внутренний электроды; 4 – контакт заземления; 5 – «сигнальный контакт»; 6 – выхлопная труба.

Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после разогрева до температуры 300 – 400°С. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения.

При пуске и прогреве холодного двигателя управление впрыском топлива осуществляется без участия этого датчика, а коррекция состава топливо-воздушной смеси осуществляется по сигналам других датчиков (положения дроссельной заслонки, температуры охлаждающей жидкости, числа оборотов коленвала).

Особенностью циркониевого лямбда-зонда является то, что при малых отклонениях состава смеси от идеального напряжение на его выходе изменяется скачком в интервале 0,1 — 0,9 В.

Зависимость напряжения лямбда-зонда от коэффициента избытка воздуха при температуре датчика 500-800°С

Для повышения чувствительности лямбда-зондов при пониженных температурах и после запуска холодного двигателя используют принудительный подогрев. Нагревательный элемент расположен внутри керамического тела датчика и подключается к электросети автомобиля.Если лямбда зонд не работает

В этом случае ЭБУ начинает работать по усредненным параметрам, записанным в его памяти: при этом состав образующейся топливно-воздушной смеси будет отличаться от идеального. В результате появится повышенный расход топлива, неустойчивая работа двигателя на холостом ходу, увеличение содержания СО в выхлопе, снижение мощности, но машина при этом остается на ходу.

Перечень неисправностей лямбда зонда достаточно большой и некоторые из них самодиагностикой автомобиля не фиксируются. Поэтому окончательное решение о замене датчика можно принять только после его тщательной проверки, которую лучше всего поручить специалистам. Следует особо отметить, что попытки замены неисправного лямбда-зонда имитатором ни к чему не приведут – ЭБУ не распознает «чужие» сигналы, и не использует их для коррекции состава приготавливаемой горючей смеси, т.е. попросту «игнорирует».

Лямбда зонд – наиболее уязвимый датчик автомобиля с системой впрыска. Его ресурс составляет 40 – 80 000 км в зависимости от условий эксплуатации и исправности двигателя. Особенно чувствителен к качеству топлива – после нескольких таких заправок лямбда зон «умирает» и больше не работает

Причины поломки кислородного датчика

Так как прибор напрямую работает с продуктами сгорания топлива, то качество его (топлива) не может не отражаться на продуктивности и результате. Горючий продукт, не отвечающий всем установленным ГОСТам и регламентам, нередко служит первопричиной, почему датчик не показывает достоверных результатов или, вообще, выходит из строя. На поверхности электродов откладывается свинец, делая лямбда зонд нечувствительным к определению.

Другие причины:

• Механическая неисправность
  . От вибрации и/или активной эксплуатации авто, корпус датчика повреждается. Ремонту или замене комплектующих прибор не подлежит. Гораздо рациональнее будет приобретение и установка нового.
• Некорректная работа топливной системы
  . Со временем сажа, образованная в результате неполного сгорания топлива оседает на корпусе, попадает внутрь впускных отверстий зонда. Показания становятся неправильными. Проблему изначально купируют своевременной чисткой, однако, если она возникает постоянно, то избавиться от нее не удастся – кислородный датчик, это расходная деталь, подлежащая своевременной замене.

Чтобы добиться исправности автомобиля на всех его узлах, важно отправлять собственного «коня» на периодическую диагностику для определения проблем. Тогда, функциональность приборов, в том числе и лямбда зонда, будет сохранена

После замены 2-лямбды ошибка остается

Чего с ним делать то?

Состав смеси регулируется первой лямбдой. 2700 mV по второй лямбде — это как будто ката и нет.

Добавлено спустя 1 минуту 7 секунд:

Тьфу, с неисправной цепью нагревателя именно это и будет.

Короче, надо смотреть проводку/разъем.

Или кат, или все же цепь нагревателя второй лямбды неисправна.

Схема №2. Расположение преда в подкапотном блоке. Пред F26.

Месторасположение разъёма на ЭБУ, на 53 ноге которого должна появляться земля для обеспечения прогрева второй лямбды.

Вид разъёма для поиска 53 ноги и прозвона её до разъёма лямбды(если +12 подаётся).

Разъём лямбды на задней стенке двигателя близ ДД.

Расположение разъёма Х60, на котором + прогрева обоих лямбд.

Будут вопросы — спрашай. Удачи.

avtoexperts.ru

В прошлом материале мы уже рассказали о том, зачем нужны обманки лямбда-зондов, какие они бывают и как работают. За рамками той статьи остался вопрос, как сделать эти обманки своими руками. Это несложно и доступно многим автовладельцам. Какой смысл делать обманки самому, если продаются уже готовые? Причин, как минимум две.

Механическая обманка лямбда-зонда

1. Готовые изделия в любом случае будут дороже. Если в случае с механическими обманками разница в стоимости может быть не очень велика, то у электронных обманок она значительная.

2. Не всегда можно оперативно найти в продаже нужную обманку. Когда исправный автомобиль необходим срочно – порой быстрее сделать обманку своими руками.

Типов обманок, как мы уже знаем – два, поэтому будем разбирать самостоятельный вариант изготовления обоих.

Изготовление механической обманки

Как вы помните из прошлой статьи, основа этого типа обманок металлическая втулка. Оптимальный материал для изготовления бронза, потому как именно она лучше всего противостоит температурным воздействиям. Для самостоятельного изготовления втулки нужен токарный станок и опыт работы с ним, но всегда можно найти токаря, который за минимальную плату сделает нужную заготовку по чертежу. Чертеж такой.

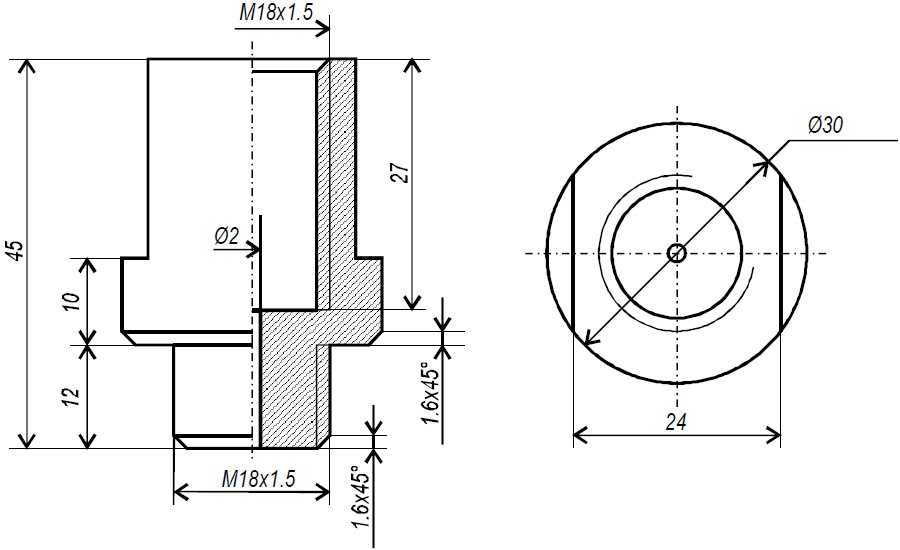

Чертеж обманки

Собственно, в простейших случаях уже этого хватит, но оптимальным будет заполнить полую часть втулки керамической крошкой, найти которую не проблема. Устанавливается самодельная обманка точно также как и купленная – выкручиваем датчик кислорода, на его место устанавливаем втулку, а в нее вкручиваем сам датчик.

Установленная обманка

Необходимость искать токаря и обращаться к нему несколько снижает привлекательность самостоятельного изготовления механической обманки, да и разница по стоимости получится не такая уж и большая, но такой вариант тоже имеет право на существование, если по какой-то причине не устраивает электронная обманка.

Созданная своими руками обманка лямбды

Изготовление электронной обманки

Казалось бы, электронный «девайс», который имитирует работу лямбда, должен быть очень сложным, но по факту это очень простая и примитивная схема, которая, тем не менее, работает. Для изготовления потребуется схема электропроводки автомобиля, паяльник, нож, канифоль, неполярный конденсатор на 1мкФ и резистор на 1 мОм или 150-200 кОм. Обычно советуют брать резистор на 1 мОм, но на некоторых автомобилях имитирование сигнала получается не очень точным, «чек» гасится, но топливная смесь получается не очень правильной, а расход – высоким. Тогда нужно будет немного поэкспериментировать с резисторами.

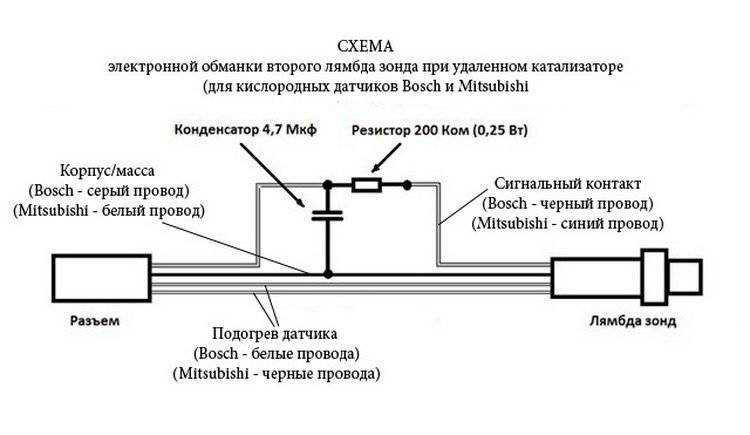

Схема электронной обманки

Дальше рассмотрим процесс по пунктам.

1. Нужно в схеме электропроводки вашего автомобиля разобраться с тем, сколько и какие провода идут на лямбда-зонд. Бывает от двух до четырех проводов, в зависимости от наличия дополнительного подогрева. Чаще всего встречаются именно четырехконтактные датчики, из этих четырех контактов два отвечают за подогрев, они нам не потребуются, а нужны сигнальный контакт и масса. Почти во всех схемах в интернете указывается цвет проводов, но именно на вашем авто он может не совпадать, так что найти сигнальный провод и массу нужно по схеме.

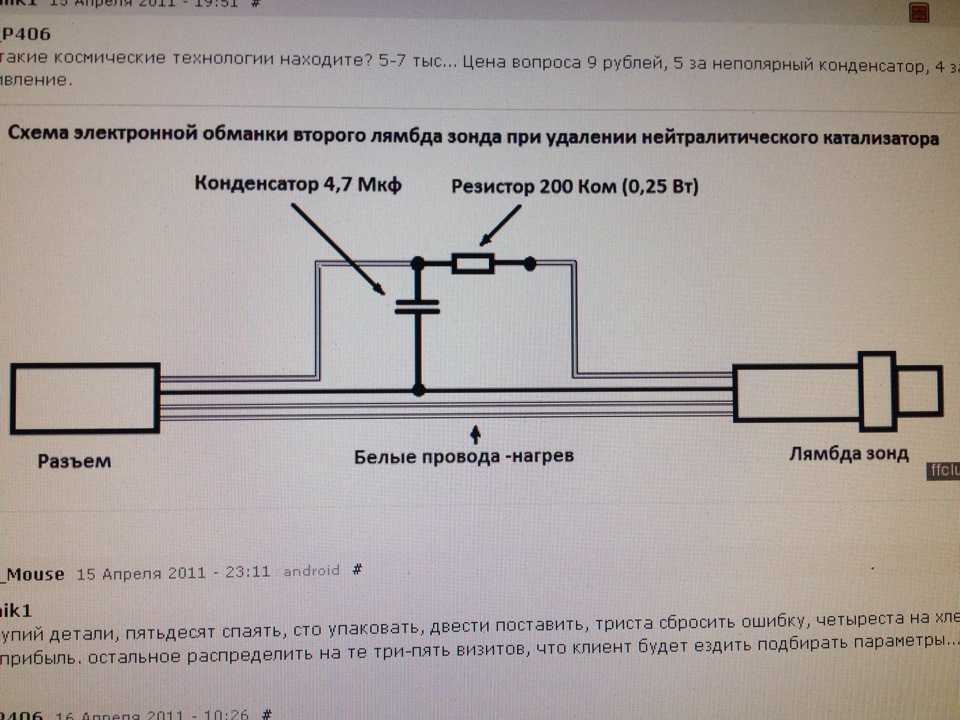

Электронная обманка

2. Дальше вооружаемся ножом и паяльником. В сигнальный провод нужно впаять резистор, а между сигнальным проводом и массой со стороны ЭБУ – конденсатор. Естественно, все соединения нужно заизолировать. В принципе, уже после этих манипуляций все должно заработать.

Электро-обманка лямбды. Фото — drive2

3. Третий шаг необязателен, но крайне желателен, потому что может продлить срок жизни схемы. Дополнительные элементы и провода можно разместить в небольшой пластиковой коробке или контейнере и залить эпоксидкой.

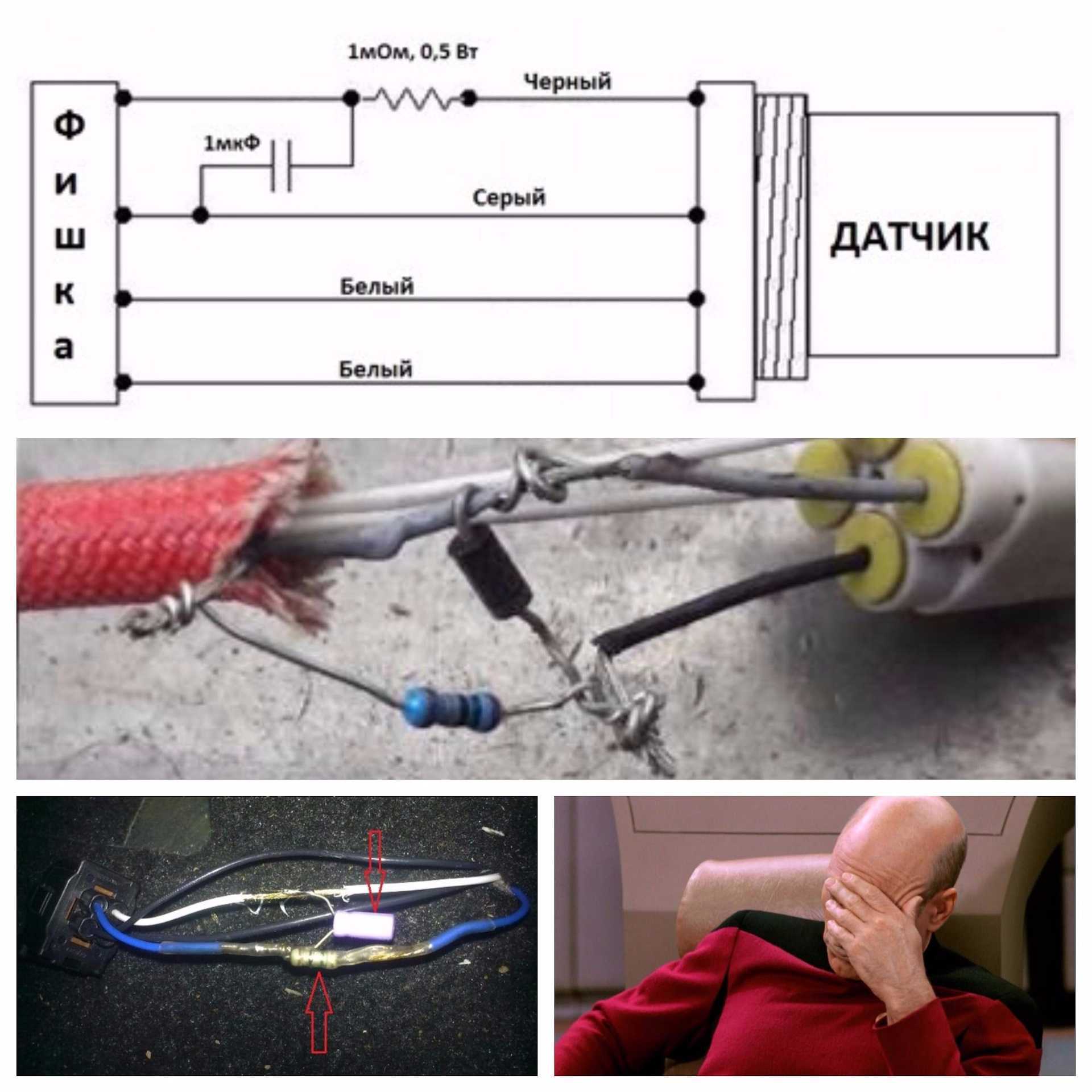

Еще вариант обманки

Даже такая примитивная схема отлично работает, а затраты на ее изготовление копеечные. Покупать электронный эмулятор будет сильно дороже. Да, там обычно используются более продвинутые схемы, иногда с микропроцессорами, но разница в стоимости может быть десятикратной. Есть стимул самому взяться за паяльник.

В общем, именно электронный вариант нам кажется самым разумным для самостоятельного изготовления, нюансы могут быть только в подборе резистора, но они стоят недорого, перепаять в схеме один на другой тоже не великая трудность, так что можно поэкспериментировать. В итоге получится полностью рабочий «гаджет» за копейки.

Схема устройства

Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.

Пример конструкции зонда

Конструкция включает:

• 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
• 2 — керамический изолятор;
• 3 — уплотнительный элемент для ввода жгута проводов;
• 4 — сигнальные провода;
• 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
• 6 — пружинная контактная часть;
• 7 — чувствительный элемент, выполненный из керамики;
• 8 — нагревательный стержень;
• 9 — вентиляционный канал;
• 10 — внешний металлический корпус.

Рекомендуем: 9 лучших свечей зажигания

Как сделать электронную обманку на автомобиле Opel Zafira

Обманная схема на машине Опель Зафира составляется по такому же принципу, который описан выше, для установки обманки потребуется неполярный конденсатор 1 Мкф и сопротивление номиналом 1 мОм 0,5 Вт. Работу по монтажу нехитрого устройства производим в следующем порядке:

• находим колодку подключения лямбда-зонда, разъединяем штекер, частично освобождаем провода от наружной изоляции;
• разрезаем сигнальный провод;
• к концам проводков путем скручивания подсоединяем резистор, затем паяльником пропаиваем места соединений;
• оголяем изоляцию массового провода, также путем скручивания закрепляем отводы конденсатора – один конец связываем с массой, второй – с проводом спереди резистора (ближе к разъемному штекеру);
• после пропайки изолируем проводку, соединяем штекер, проверяем автомобиль в работе.

Перед началом испытаний необходимо сбросить все ошибки ЭБУ. Следует отметить, что установка обманки не всегда дает положительные результаты, в некоторых случаях ошибка может появляться вновь

Самый надежный способ – перепрограммирование блока управления, но здесь важно найти нужную версию прошивки

Что случается с автомобилем при неисправности кислородного датчика: коды ошибок

Выход из строя кислородного датчика на автомобилях Приора и других машинах (речь идет именно о первом лямбда-зонде) приводит к тому, что нарушается стабильная работа ДВС. ЭБУ при отсутствии информации с датчика, переводит двигатель в режим работы, который называется аварийным. Он продолжает функционировать, но только приготовление ТВС происходит по усредненным значениям, что проявляется в виде нестабильной работы ДВС, увеличением потребления топлива, снижением мощности и увеличением вредных выбросов в атмосферу.

Обычно переход в аварийный режим работы двигателя сопровождается подсвечиванием индикации «Check Engine», что в переводе с английского обозначает «проверка двигателя» (а не ошибка). Причинами неисправности датчика могут быть следующие факторы:

• естественный износ. Лямбда-зонды имеют определенный ресурс, который зависит от разных факторов. На Приоры с завода устанавливаются обычные узкополосные датчики циркониевого типа, ресурс которых не превышает 80 км пробега (это вовсе не означает, что изделие нужно менять при таком пробеге);
• механическое повреждение — изделия устанавливаются на выхлопной трубе, и если первый датчик практически лишен контакта с разными препятствиями, которые могут воздействовать на него во время движения, то второй очень сильно им подвергается в случае отсутствия защиты двигателя. Повреждаются зачастую электрические контакты, что способствует передаче некорректных данных для ЭБУ;
• нарушение герметичности корпуса. Обычно случается при использовании неоригинальных изделий. При такой поломке из строя может выйти ЭБУ, так как избыточное количество кислорода способствует подаче отрицательного сигнала на блок, который в свою очередь попросту на это не рассчитан. Именно поэтому не рекомендуется выбирать дешевые неоригинальные аналоги лямбда-зондов, произведенные неизвестными производителями;
• использование некачественного топлива, масла и т.п. Если выхлоп характеризуется присутствием черного дыма, то на датчике образуется нагар, что приводит к его нестабильной и некорректной работе. В этом случае проблема решается очисткой его защитного экрана.

Характерными признаками выхода из строя кислородного датчика на Приоре являются следующие проявления:

1. На панели приборов загорается индикация «Check Engine».
2. Нестабильная работа мотора, как на холостом ходу, так и при движении.
3. Увеличение расхода топлива.
4. Повышение токсичности выхлопа.
5. Возникновение подтраивания двигателя.
6. Появление провалов.
7. Нагар на электродах свечей зажигания.
8. На БК появляются соответствующие коды ошибок. Ниже указаны их коды и соответствующие причины возникновения.

Неисправность кислородных датчиков можно определить по наличию соответствующих кодов ошибок, которые высвечиваются на экране БК (при его наличии) или определятся при помощи сканирования ELM327.

ELM327

Вот список этих кодов ошибок неисправности лямбда-зонда (ДК — датчик кислорода) на Приоре:

• P0130 — неправильный сигнал от лямбда-зонда №1;
• Р0131 — низкий сигнал от ДК №1;
• Р0132 — высокий сигнал от ДК №1;
• Р0133 — медленный отклик ДК №1 на обогащение или обеднение смеси;
• Р0134 — обрыв цепи ДК №1;
• Р0135 — неисправность цепи нагревателя ДК №1;
• Р0136 — короткое замыкание на массу цепи ДК №2;
• Р0137 — низкий сигнал от ДК №2;
• Р0138 — высокий сигнал от ДК №2;
• Р0140 — обрыв цепи ДК №2;
• Р0141 — неисправность цепи нагревателя ДК №2.

При возникновении вышеперечисленных признаков, не стоит сразу же спешить менять ДК на автомобиле Приора. Убедитесь в причинах неисправности устройства при помощи соответствующих ошибок или путем его проверки.

Заводской или самодельный?

Видео: Как сделать пламегаситель вместо катализатора, своими руками!

Одна из главных проблем — выбор качественного пламегасителя. Как упоминалось выше, стоит отдавать предпочтение фирменным изделиям, которые производятся с применением качественных и жаростойких деталей. Если компания-производитель имеет опыт на рынке и ценит репутацию, то она не допускает выпуска низкокачественных материалов.

Изготовить пламегаситель, способный выдержать текущие нагрузки длительное время, невозможно. На практике самодельные устройства «живут» не больше года.

Одним из лидеров в производстве пламегасителей являются компании MG RACE (Россия) и Fox Exhaust Systems (Германия). Их особенность — применение в процессе производства только качественной жаропрочной стали. На выходе изделия проходят суровый контроль качества, что является гарантией длительного срока службы и эффективной работы.

К наиболее популярным сериям можно отнести:

1. Модель пламегасителя РР 1 (с диффузором). На рынке часто встречается и другое наименование — Р1. Для производства используется высококачественная нержавеющая сталь серии AISI304. Преимущество модели — наличие двухслойного корпуса и специальной «металлической шерсти», которой трубка покрыта изнутри. Благодаря конструктивной особенности, наполнитель не выдувается.

2. Модель РР2, оборудованная одной камерой. Такая конструкция — идеальный вариант для систем прямоточного типа. Часто РР2 устанавливаются в роли прямоточных резонаторов.

3. Модель РР3. Главное отличие от первого устройства(РР1) в том, что с внутренней части нет наполнителя.

Широкий модельный ряд представляют и отечественные модели MG RACE. При желании доступны устройства с диффузором или без него. Сечение труб такое, чтобы к концу было специальное сужение с помощью специального кольца. Считается, что этот вариант идеален в сочетании с заводскими системами выпуска.

голоса

Рейтинг статьи

Механическая обманка лямбда-зонда

Любой автомобильный катализатор представляет собой банку глушителя с расположенными в ней металлическими или керамическими сотами с напылением из драгоценного металла (золото, платина и т. д.). Благодаря реакции окисления выпускные газы, проходя через такое устройство, очищаются от вредных примесей, снижается уровень токсичности выхлопа.

Каталитический нейтрализатор (КН) работает в условиях высоких температур, поэтому его ресурс относительно небольшой. Срок службы детали дополнительно сокращается при использовании некачественного топлива – соты забиваются нагаром, образующимся в результате неполного сгорания топливной смеси. Покупка нового КН обходится достаточно дорого, а так как менять его приходится довольно часто, многие собственники авто стараются избавиться от этого элемента выпускной системы, установив пламегаситель или стингер.

Простое удаление КН имеет побочное явление: на автомобилях с моторами Евро-4 и выше датчик кислорода, установленный за катализатором, фиксирует превышение нормы токсичности выхлопа, в результате на панели приборов загорается лампа Check Engine. Есть три способа избавиться от ошибки:

• установить дополнительную механическую проставку;
• внести изменения в электрическую схему кислородного датчика;
• перепрограммировать блок управления двигателем.

Механическая обманка представляет собой металлическую втулку определенной длины, с отверстием небольшого диаметра внутри. Также во внутренней части этого приспособления находится керамическая крошка с каталитическим покрытием. По сути, втулка представляет собой мини-катализатор, но здесь происходит очистка только тех отработанных газов, которые попадают на кислородный датчик. Следует отметить, что существует и простые обманки, выполненные в виде обыкновенной втулки с отверстием, внутри которой нет никаких элементов. Изготовить элементарную проставку может любой токарь, в этом случае не обязательно покупать фабричное изделие. Преимущества подобных устройств:

• недорогая цена (в среднем от 400 до 1000 рублей);
• легкость в монтаже;
• надежная и простая конструкция.

Однако, у механической обманки есть и свои недостатки – на некоторых моделях авто установить приспособление не удается (не хватает места в силу конструктивных особенностей), приспособление не всегда дает нужный эффект (ошибка полностью не исчезает). Еще нужно заметить, что на машинах с двигателями Euro-5 электронную систему с помощью дополнительной проставки обмануть не получается, Check Engine здесь все равно продолжает загораться.
