Замена ремня ГРМ
Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня
После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.
Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.
Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.
Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.
Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.
Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.
Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.
После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.
После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.
Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.
Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2
После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.
Печать
Этапы выполнения работ по замене ремня ГРМ
Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.
1. Подготовка
Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.
На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.
В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.
Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.
Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.
Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.
Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.
Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.
2. Демонтаж защиты
Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.
Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13
Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них
Как собрать ШПГ двигателя К4М
Поршневые пальцы установлены с натягом в верхних головках шатунов и свободно вращаются в бобышках поршней, поэтому нагрейте до температуры 250˚ C верхнюю головку шатуна
При сборке удобно использовать комплект Mot. 574-22 и приспособление Mot. 574-24.
Разборка и проверка ШПГ двигателя К4М была рассмотрена в статье – «Разборка и дефектовка ШПГ».
Визуально проверьте состояние шатунов (скручивание и изгиб) и чистоту опорных поверхностей крышки и кривошипной головки шатуна.
Для нагрева верхней головки шатунов используйте электроплитку мощностью 1500 Вт.
Поместите верхние головки шатунов на плитку.
Убедитесь, что верхние головки шатунов соприкасаются с плиткой по всей поверхности.
На каждую головку шатуна положите в качестве индикатора температуры кусочек оловянного припоя.
Температура плавления оловянного припоя составляет примерно 250°С.
Нагрейте верхние головки шатунов до расплавления припоя.
Подготовка поршневых пальцев
Проверьте, свободно ли вращаются поршневые пальцы в бобышках соответствующих новых поршней.
Для установки используйте оправки C13 и A13 из комплекта Mot. 574-22 для поршневых пальцев без буртика или оправки C13 и A13 из комплекта Mot. 574-24 для поршневых пальцев с буртиком.
Установите поршневой палец (1) на монтажную оправку (2) (см. рис. 1).
— Заверните оправку (3) до затяжки сборки.
— Отверните на четверть оборота оправку (2).

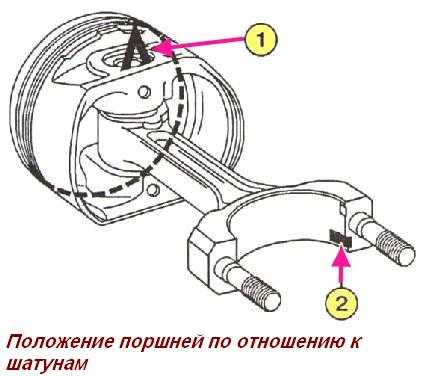

Положение поршней по отношению к шатунам
Поршни маркированы меткой «V» на головке, которая должна располагаться со стороны маховика.
— Расположите головку поршня меткой «V» вверх (см. 1, рис. 2).
— Направьте паз под стопорный усик шатунного вкладыша вниз (см. 2, рис. 2).

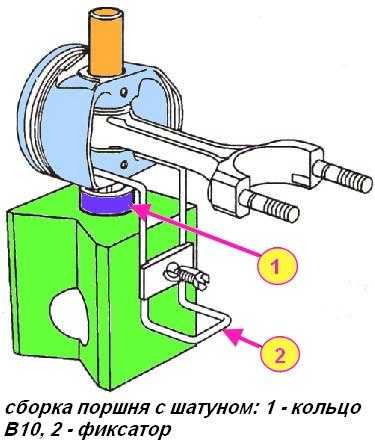

Установите на призму кольцо B10 (см. 1, рис. 3), поршень с опорой на кольцо и скрепите все детали зажимом (2).
Убедитесь, что отверстие поршневого пальца совпадает с отверстием кольца B10.
Смажьте оправку и поршневой палец моторным маслом.
Оставьте поршневой палец в сборку и проверьте, свободно ли он вращается. При необходимости отцентрируйте поршень.
Следующие операции нужно выполнить быстро, чтобы не допустить охлаждения головки шатуна.
Когда кусочек припоя расплавится, удалите припой.
Вставьте центрирующую оправку в поршень,
Вставьте правильно ориентированный шатун в поршень.
Быстро запрессуйте поршневой палец до упора центрирующей оправки в дно приспособления.
Убедитесь в том, что поршневой палец не выступает из поршня при любых положениях шатуна.
Установка поршневых колец
Поршневые кольца подобраны по поршню и должны свободно перемещаться в канавках поршня.
Соблюдайте направление установки колец (метка «ТОР» должна быть направлена вверх).
Соблюдайте положение замка каждого кольца (см. рис. 4). Замки компрессионных колец надо развернуть на 180˚, замки частей маслосъемного кольца – на 120˚.
Источник статьи: http://autoruk.ru/lada-largus/dvigatel-k4m/kak-sobrat-shpg-dvigatelya-k4m

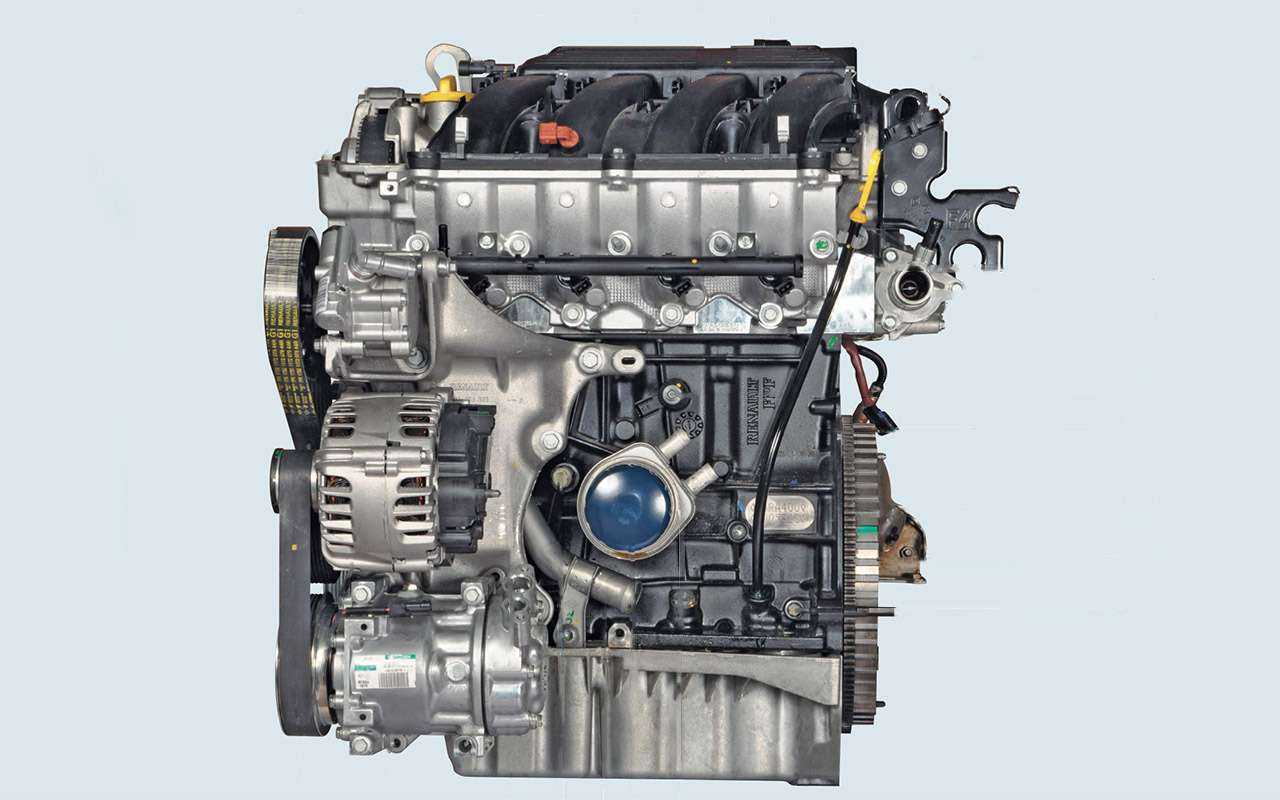

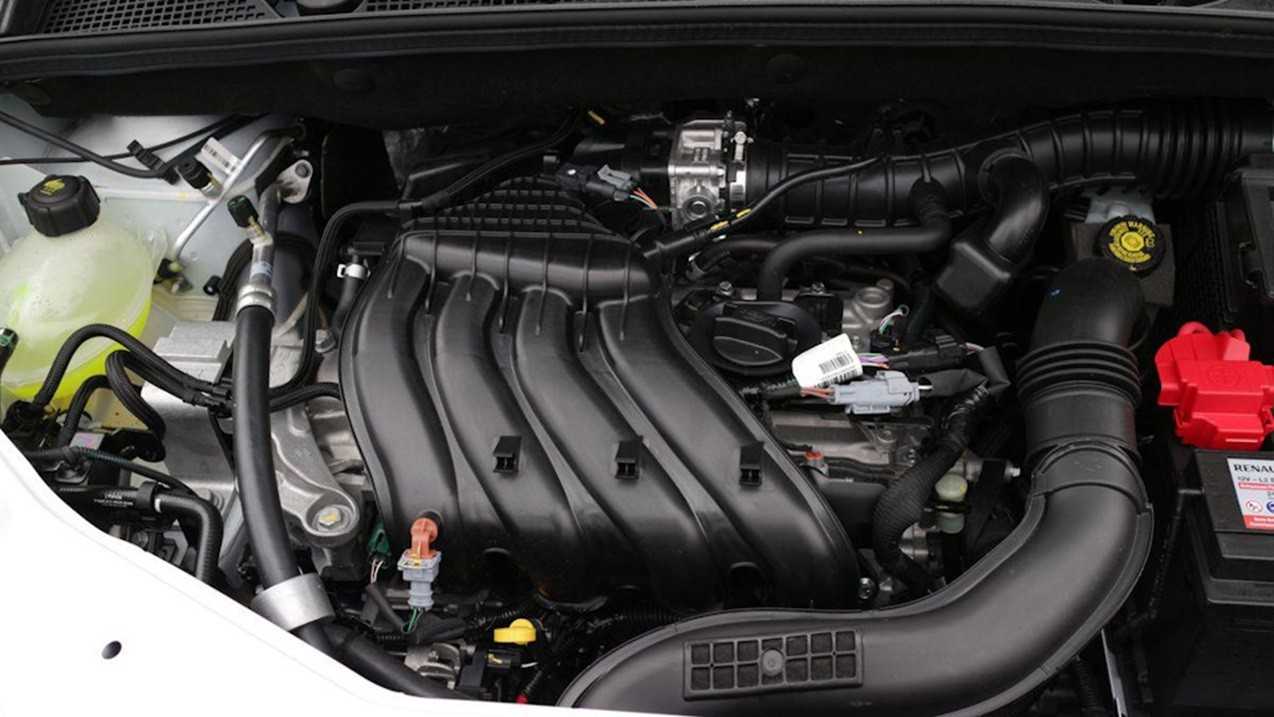

Устройство двигателя К4М
Двигатель к4м рено флюенс и других моделей отличается простотой конструкции и хорошим качеством сборки. Мотор хорошо работает под нагрузкой независимо от температуры окружающей среды.
Кривошипно-шатунный механизм

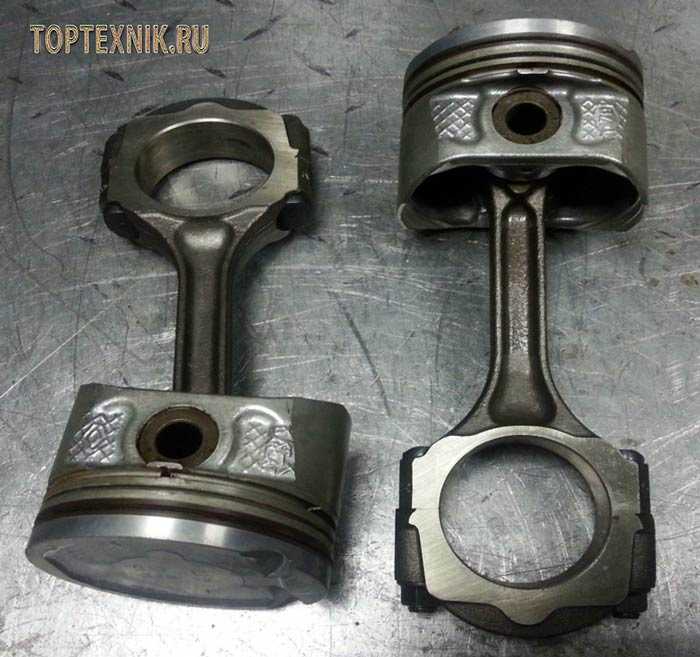

Поршни изготовлены из легкого сплава. Во избежание попадания рабочей смеси в картер и масла в полость рабочего цилиндра, на поршне устанавливаются компрессионные и маслосъемные кольца. В области компрессионных колец поршень усилен стальной вставкой.
Поршни соединены с коленчатым валом шатунами. В нижней части шатуна устанавливаются подшипники скольжения. Они имеют отверстия для подачи масла под давлением к шейкам коленчатого вала.
Поршень соединен с шатуном при помощи металлического пальца. Он жестко запрессовывается в верхнее отверстие шатуна.
Механизм распределения газов

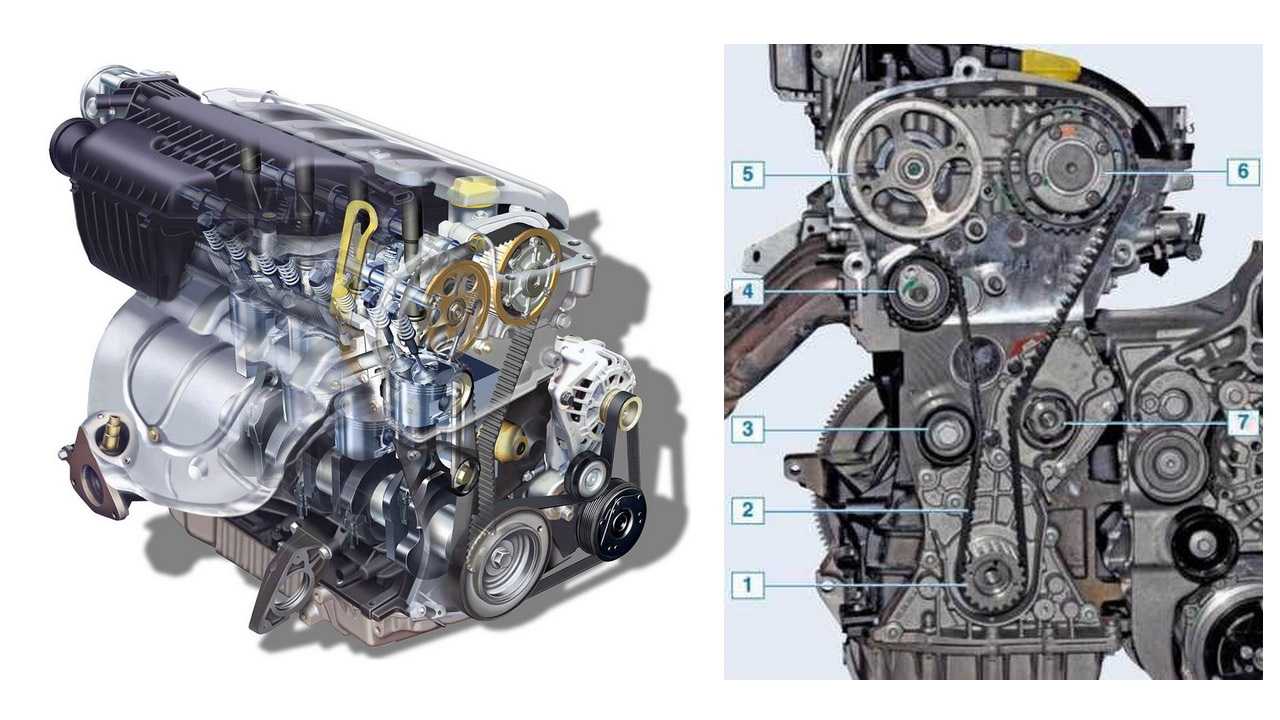

Двигатель к4м рено имеет механизм распределения газов 16 V. Это означает что на каждый цилиндр предусмотрено два впускных и 2 выпускных клапана. Управление клапанным механизмом осуществляется при помощи двух распредвалов. Крутящий момент распредвалам передаётся при помощи ремня от коленчатого вала.
Отличительной особенностью двигателя является различная длина клапанов механизма распределения газов. Впускные клапана длиннее выпускных на 1. 68 мм. Благодаря установленным гидрокомпенсаторам отсутствует необходимость регулировки теплового зазора.
Охлаждение
16 клапанный двигатель лада ларгус к4м имеет жидкостную систему охлаждения принудительного типа. Жидкость, применяемая в системе – тосол или антифриз. Система охлаждения герметична. Во избежание нарушения герметичности в результате возникновения давления, при нагреве силового агрегата, предусмотрен расширительный бачок.
Для быстрого прогрева в зимнее время года в систему охлаждения включён термостат. Он перекрывает большой круг циркуляции при низкой температуре охлаждающей жидкости. По достижению необходимой температуры охлаждающей жидкости термостат открывает большой круг циркуляции.
Движение рабочей жидкости в системе охлаждения осуществляется при помощи водяной помпы центробежного типа. Она имеет привод от шкива, установленного на коленчатом валу двигателя.
Для охлаждения рабочей жидкости предусмотрен радиатор. Под воздействием помпы тосол попадает в верхний бачок радиатора. После этого жидкость протекает через соты радиатора. Тосол в радиаторе охлаждается воздухом, проходящим сквозь соты. Принудительное движение воздуха осуществляет вентилятор.
